电气安装工程验收表格汇总

电气目录1高压电气安装检验批质量验收记录表(Ⅰ)SF6组合电气安装 (3)2高压电气安装检验批质量验收记录表(Ⅱ)高压开关安装 (4)3电力变压器安装检验批质量验收记录表 (5)4互感器、电抗器、避雷器、电容器安装检验批质量验收记录表 (6)5电机安装检验批质量验收记录表（表1） (7)6电机安装检验批质量验收记录表（表2） (8)7成套配电柜（盘）及动力开关柜安装检验批质量验收记录表 (9)8蓄电池安装检验批质量验收记录表 (10)9低压电器安装检验批质量验收记录表 (11)10起重机电气设备安装检验批质量验收记录表 (12)11滑触线和移动式软电缆检验批质量验收记录表 (13)12母线装置安装检验批质量验收记录表 (14)13电缆线路检验批质量验收记录表 (15)14露天采矿场线路敷设检验批质量验收记录表 (16)15矿井下电缆敷设检验批质量验收记录表 (17)16电缆支架、桥架安装检验批质量验收记录表 (18)17电缆终端头、电缆接头制作检验批质量验收记录表 (19)18架空线路及杆上电气设备安装检验批质量验收记录表 (20)19牵引网路安装检验批质量验收记录表 (21)20电气配管检验批质量验收记录表 (22)21电气配线检验批质量验收记录表 (23)22电气照明安装检验批质量验收记录表 (24)23矿井下照明灯具及配电箱安装检验批质量验收记录表 (25)24避雷针（网）及接地装置安装检验批质量验收记录表 (26)25爆炸危险场所线路敷设检验批质量验收记录表 (27)26爆炸危险场所电气设备安装检验批质量验收记录表 (28)27火灾危险场所电气装置安装检验批质量验收记录表 (29)28隐蔽工程检验批质量验收记录表 (30)29表A.0.1 施工现场质量管理检查记录 (31)30表A.0.2 检验批质量验收记录 (32)31表A.0.3 分项工程质量验收记录 (33)32表A.0.4 分部（子分部）工程质量验收记录 (34)33表A.0.5 单位（子单位）工程质量竣工验收记录 (35)34表A.0.5-2 单位（子单位）工程质量控制资料核查记录 (36)35表A.0.5-3 单位（子单位）工程安全和功能检验资料核查及主要功能抽查记录 (37)36表A.0.5-4 单位（子单位）工程观感质量检查记录 (38)(Ⅰ)SF6组合电气安装GB50397 编号：YD001中国冶金建设协会、冶金工业工程质量监督总站印制版权所有禁止翻印(Ⅱ)高压开关安装GB50397 编号：YD002中国冶金建设协会、冶金工业工程质量监督总站印制版权所有禁止翻印电力变压器安装检验批质量验收记录表GB50397 编号：YD003中国冶金建设协会、冶金工业工程质量监督总站印制版权所有禁止翻印互感器、电抗器、避雷器、电容器安装检验批质量验收记录表GB50397 编号：YD004中国冶金建设协会、冶金工业工程质量监督总站印制版权所有禁止翻印GB50397 编号：YD005(表1)中国冶金建设协会、冶金工业工程质量监督总站印制版权所有禁止翻印GB50397 编号：YD005(表2)中国冶金建设协会、冶金工业工程质量监督总站印制版权所有禁止翻印成套配电柜（盘）及动力开关柜安装检验批质量验收记录表GB50397 编号：YD006中国冶金建设协会、冶金工业工程质量监督总站印制版权所有禁止翻印蓄电池安装检验批质量验收记录表GB50397 编号：YD007中国冶金建设协会、冶金工业工程质量监督总站印制版权所有禁止翻印低压电器安装检验批质量验收记录表GB50397 编号：YD008中国冶金建设协会、冶金工业工程质量监督总站印制版权所有禁止翻印起重机电气设备安装检验批质量验收记录表GB50397 编号：YD009中国冶金建设协会、冶金工业工程质量监督总站印制版权所有禁止翻印滑触线和移动式软电缆检验批质量验收记录表GB50397 编号：YD010中国冶金建设协会、冶金工业工程质量监督总站印制版权所有禁止翻印母线装置安装检验批质量验收记录表GB50397 编号：YD011电缆线路检验批质量验收记录表GB50397 编号：YD012露天采矿场线路敷设检验批质量验收记录表GB50397 编号：YD013中国冶金建设协会、冶金工业工程质量监督总站印制版权所有禁止翻印矿井下电缆敷设检验批质量验收记录表GB50397 编号：YD014电缆支架、桥架安装检验批质量验收记录表GB50397 编号：YD015电缆终端头、电缆接头制作检验批质量验收记录表GB50397 编号：YD016中国冶金建设协会、冶金工业工程质量监督总站印制版权所有禁止翻印架空线路及杆上电气设备安装检验批质量验收记录表GB50397 编号：YD017中国冶金建设协会、冶金工业工程质量监督总站印制版权所有禁止翻印牵引网路安装检验批质量验收记录表GB50397 编号：YD018中国冶金建设协会、冶金工业工程质量监督总站印制版权所有禁止翻印GB50397 编号：YD019GB50397 编号：YD020中国冶金建设协会、冶金工业工程质量监督总站印制版权所有禁止翻印电气照明安装检验批质量验收记录表GB50397 编号：YD021中国冶金建设协会、冶金工业工程质量监督总站印制版权所有禁止翻印矿井下照明灯具及配电箱安装检验批质量验收记录表GB50397 编号：YD022避雷针（网）及接地装置安装检验批质量验收记录表GB50397 编号：YD023中国冶金建设协会、冶金工业工程质量监督总站印制版权所有禁止翻印爆炸危险场所线路敷设检验批质量验收记录表中国冶金建设协会、冶金工业工程质量监督总站印制版权所有禁止翻印爆炸危险场所电气设备安装检验批质量验收记录表中国冶金建设协会、冶金工业工程质量监督总站印制版权所有禁止翻印火灾危险场所电气装置安装检验批质量验收记录表编号：YD026中国冶金建设协会、冶金工业工程质量监督总站印制版权所有禁止翻印隐蔽工程检验批质量验收记录表中国冶金建设协会、冶金工业工程质量监督总站印制版权所有禁止翻印表A.0.1 施工现场质量管理检查记录开工日期：中国冶金建设协会、冶金工业工程质量监督总站印制版权所有禁止翻印表A.0.2 检验批质量验收记录表A.0.3 分项工程质量验收记录中国冶金建设协会、冶金工业工程质量监督总站印制版权所有禁止翻印表A.0.4 分部（子分部）工程质量验收记录表A.0.5 单位（子单位）工程质量竣工验收记录表A.0.5-2单位（子单位）工程质量控制资料核查记录表A.0.5-3单位（子单位）工程安全和功能检验资料核查及主要功能抽查记录表A.0.5-4单位（子单位）工程观感质量检查记录注：质量评价为不合格的项目，应进行返修或返工。

电气安装工程检验批质量验收记录表检验批信息
检验内容
1. 安装电缆：
- 检查电缆是否符合规格要求；
- 检查电缆接头是否牢固可靠；
- 检查电缆敷设是否符合工程设计要求。

2. 安装开关：
- 检查开关是否正常操作；
- 检查开关外观是否完好；
- 检查开关连接是否固定可靠。

3. 安装插座：
- 检查插座是否正常工作；
- 检查插座接线是否正确。

4. 安装灯具：
- 检查灯具是否正常工作；
- 检查灯具安装位置是否符合要求；- 检查灯具连接是否牢固可靠。

检验结果
总结与建议
根据以上验收记录，批次1的开关不合格，需要进行更换；批次2的灯具不合格，需要更换灯泡。

其他批次的检验结果均合格，符合工程质量要求。

签字
施工单位代表签字：____________________
使用单位代表签字：____________________。

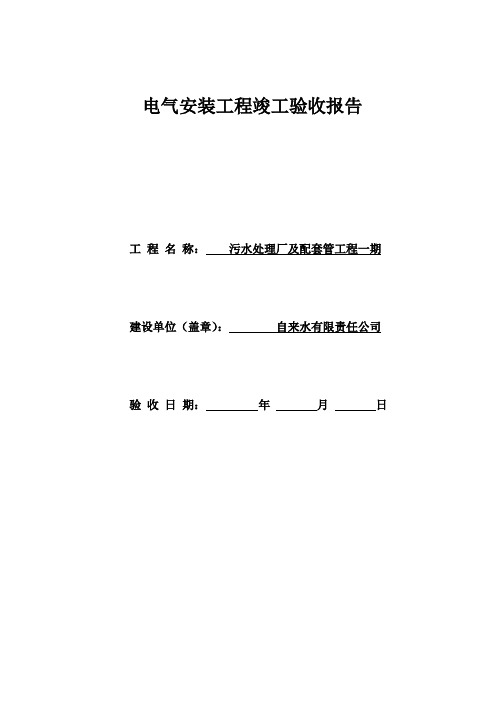

电气安装工程竣工验收报告
工程名称：污水处理厂及配套管工程一期建设单位（盖章）：自来水有限责任公司验收日期：年月日
一、工程概况
注：本表由建设单位填写
建筑电气子分部工程质量竣工验收记录
建筑电气工程质量控制资料核查记录
建筑电气工程安全和功能检验资料及主要功能抽查记录
建筑电气工程观感质量检查记录
工程竣工结论：
验收人员签名：
专业管理部门验收意见
注：验收意见由专业管理部门明确同意不同意通过验收，并加盖单位公章，或者由建设单位记录专业管理部门认可文件（或不需要认可的依据）并加盖建设单位公章；监督验收意见由质量监督局对验收组织形式、程序、各方提供的相关资料和工程实体质量提出的意见，但不做肯定性结论。

工程质量评估报告工程名称:
《工程质量评估报告》应包括：法律、法规和工程建设强制性标准执行情况；分项、分部、单位工程验收情况；工程分包情况；质量问题及事故处理情况；技术应用情况；施工、监理合同履行情况；勘察、设计单位配合情况；设计功能、指标实现情况；工程档案整理情况等。

工程勘察单位质量检查意见工程名称：
注：该表由勘察单位对勘察报告质量、设计单位是否依据勘察报告进行设计、实际地质条件与勘察报告是否符合、勘察问题的处理情况等进行检查评价。

工程设计单位质量检查意见工程名称：
注：该表由设计单位对设计质量、设计变更通知单、参加过程验收情况、施工中设计问题处理情况、质量事故技术处理方案落实情况、设计功能、指标实现情况等进行检查评价。

工程竣工总结。

（电力行业）电力建设验收规范及资料表格5.2.4 工程质量验收及评定资料表式样张2单位工程竣工验收交接签证书D1244单位工程未完及需改进项目一览表D125年月日字号6土建安装交接签证书D126 单位工程分部工程单位工程质量验收评定表D127 工程名称：表号：单位工程名称：8单位工程资料核查项目D12810分部工程质量验收评定表D129 单位工程名称：分部工程名称：12（分项工程名称）分项工程质量检验评定表验只设“合格”并且必须合格。

通讯系统一次设备安装分项工程质量检验评定表14检验只设“合格”并且必须合格。

微波天线安装分项工程质量检验评定表检验只设“合格”并且必须合格。

微波馈线安装分项工程质量检验评定表16检验只设“合格”并且必须合格。

载波机、光端、微波设备安装分项工程质量检验评定表检验只设“合格”并且必须合格。

程控交换机安装分项工程质量检验评定表18检验只设“合格”并且必须合格。

通讯系统免维护镉镍蓄电池安装分项工程质量检验评定表检验只设“合格”并且必须合格。

通讯站（系统）防雷接地施工分项工程质量检验评定表20检验只设“合格”并且必须合格。

SF6封闭式组合电器基础及设备支架安装分项工程质量检验评定表检验只设“合格”并且必须合格。

SF6封闭式组合电器本体安装分项工程质量检验评定表共2页，第1页22检验只设“合格”并且必须合格。

SF6封闭式组合电器本体安装分项工程质量检验评定表（续）共2页，第2页检验只设“合格”并且必须合格。

支柱式SF6断路器安装分项工程质量检验评定表共2页，第1页24检验只设“合格”并且必须合格。

支柱式SF6断路器安装分项工程质量检验评定表（续）共2页，第2页检验只设“合格”并且必须合格。

罐式SF6断路器安装分项工程质量检验评定表26检验只设“合格”并且必须合格。

真空断路器（接触器）安装分项工程质量检验评定表检验只设“合格”并且必须合格。

屋外少油断路器安装分项工程质量检验评定表28检验只设“合格”并且必须合格。

分项工程质量检查评估表工程编号： DL/T5161.1-表分部工程质量检查评估表工程编号： DL/T5161.1-表工程编号： DL/T5161.1-表工程编号： DL/T5161.1-表工程编号： DL/T5161.1-表工程编号： DL/T5161.1-表工程编号： DL/T5161.1-表-1**kv 段厂用高压配电装置带电试运签证工程编号： DL/T5161.1-表-2工程编号： DL/T5161.1-表-3工程编号： DL/T5161.1-表工程编号： DL/T5161.1-表工程编号： DL/T5161.1-表工程编号： DL/T5161.1-表程控互换机安装质量检查工程编号： DL/T5161.1-表工程编号： DL/T5161.1-表工程编号： DL/T5161.1-表工程编号： DL/T5161.1-表工程编号： DL/T5161.1-表4.4 高压电器施工质量检查表格六氟化硫封闭式组合电器基础及设备支架安装工程编号： DL/T5161.2-表工程编号： DL/T5161.2-表支柱式六氟化硫断路器安装工程编号： DL/T5161.2-表罐式六氟化硫断路器安装工程编号： DL/T5161.2-表工程编号： DL/T5161.2-表屋外少油断路器旳安装工程编号： DL/T5161.2-表屋内手车式少油断路器旳安装工程编号： DL/T5161.2-表隔离开关旳安装及调整工程编号： DL/T5161.2-表避雷器旳安装工程编号： DL/T5161.2-表工程编号： DL/T5161.2-表工程编号： DL/T5161.2-表。

施工现场临时用电检查验收用表1、施工现场施工用电检查评分表（表SA-C1-13）2、施工现场施工临时用电验收表（表SA-C6-1）3、施工现场电气线路绝缘强度测试记录表（表SA-C6-2）4、施工现场临时用电接地电阻测试记录表（表SA-C6-3）5、施工现场电工巡检维修记录（表SA-C6-4）施工现场施工用电检查评分表表SA-C1-13工程名称：施工单位：检查项目扣分标准标准分值扣减分数实得分数保证项目1、外电防护小于安全距离又无防护措施的扣20分防护措施不符合要求、封闭不严密的扣5～10分202、接地与接零保护系统工作接地与重复接地不符合要求的扣7～10分未采用TN～S系统的扣10分专用保护零线设置不符合要求的扣5～8分保护零线与工作零线混接的扣l0分103、配电箱开关箱不符合“三级配电两级保护”要求的扣10分开关箱(末级)无漏电保护或保护器失灵，每一处扣5分漏电保护装置参数不匹配，每发现一处扣2分电箱内无隔离开关及相应设施每一处扣2分违反“一机、一闸、一漏、一箱”的每一处扣5～7分安装位置不当、周围杂物多等不便操作的每一处扣5分闸具损坏、闸具不符合要求的每一处扣5分配电箱内多路配电无标记的每一处扣5分电箱下引出线混乱每一处扣2分电箱无门、无锁、无防雨措施的每一处扣2分204、现场照明照明专用回路无漏电保护扣5分灯具金属外壳未作接零保护的每1处扣2分室内线路及灯具安全高度低于2.4m未使用安全电压供电的扣10分潮湿作业未使用36V以下安全电压的扣10分使用36V安全电压照明线路混乱和接头处未用绝缘布包扎扣5分手持照明灯未使用36V及以下电源供电扣10分10小计60续表SA-C1-13检查项目扣分标准标准分值扣减分数实得分数一般项目5、配电线路电线老化、破皮未包扎的每一处扣l0分线路过道无保护的每一处扣5分电杆、横担不符合要求的扣5分架空线路不符合要求的扣7～10分未使用五芯线(电缆)的扣l0分使用四芯电缆外加一根线替代五芯电缆的扣10分电缆架设或埋设不符合要求的扣7～10分15 6、电器装置闸具、熔断器参数与设备容量不匹配、安装不合要求的每一处扣3分用其他金属丝代替熔丝的扣10分107、变配电装置不符合安全规定的扣3分 58、用电档案无专项用电施工组织设计的扣10分无接地电阻值摇测记录的扣4分无电工巡视维修记录或填写不真实的扣4分档案乱、内容不全、无专人管理的扣3分10小计40 检查项目合计100 检查员签字：年月日施工现场施工临时用电验收表表SA-C6-1工程名称：施工单位：编号：临时用电工程作业电工验收时间年月日检查项目检查内容与要求检查结论1、施工组织方案用电设备5台以上或设备总容量在50kW以上者，应编制临时用电施工组织设计。
