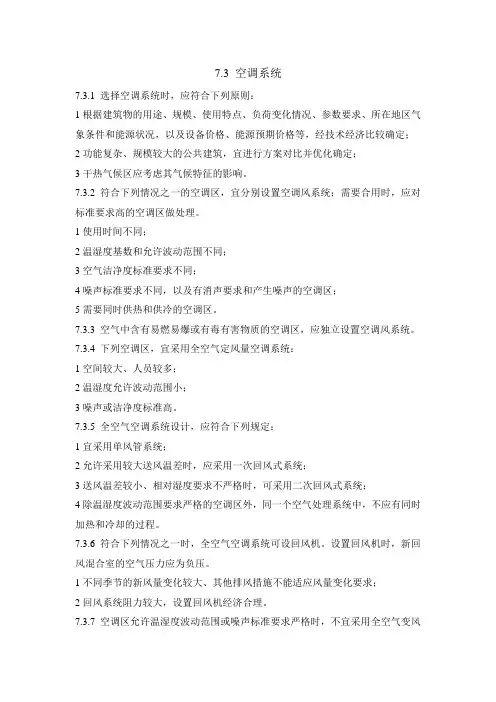

7.3 空调系统7.3.1 选择空调系统时，应符合下列原则：1根据建筑物的用途、规模、使用特点、负荷变化情况、参数要求、所在地区气象条件和能源状况，以及设备价格、能源预期价格等，经技术经济比较确定；2功能复杂、规模较大的公共建筑，宜进行方案对比并优化确定；3干热气候区应考虑其气候特征的影响。
7.3.2 符合下列情况之一的空调区，宜分别设置空调风系统；需要合用时，应对标准要求高的空调区做处理。
1使用时间不同；2温湿度基数和允许波动范围不同；3空气洁净度标准要求不同；4噪声标准要求不同，以及有消声要求和产生噪声的空调区；5需要同时供热和供冷的空调区。
7.3.3 空气中含有易燃易爆或有毒有害物质的空调区，应独立设置空调风系统。
7.3.4 下列空调区，宜采用全空气定风量空调系统：1空间较大、人员较多；2温湿度允许波动范围小；3噪声或洁净度标准高。
7.3.5 全空气空调系统设计，应符合下列规定：1宜采用单风管系统；2允许采用较大送风温差时，应采用一次回风式系统；3送风温差较小、相对湿度要求不严格时，可采用二次回风式系统；4除温湿度波动范围要求严格的空调区外，同一个空气处理系统中，不应有同时加热和冷却的过程。
7.3.6 符合下列情况之一时，全空气空调系统可设回风机。
设置回风机时，新回风混合室的空气压力应为负压。
1不同季节的新风量变化较大、其他排风措施不能适应风量变化要求；2回风系统阻力较大，设置回风机经济合理。
7.3.7 空调区允许温湿度波动范围或噪声标准要求严格时，不宜采用全空气变风量空调系统。
技术经济条件允许时，下列情况可采用全空气变风量空调系统：1服务于单个空调区，且部分负荷运行时间较长时，采用区域变风量空调系统；2服务于多个空调区，且各区负荷变化相差大、部分负荷运行时间较长并要求温度独立控制时，采用带末端装置的变风量空调系统。
7.3.8 全空气变风量空调系统设计，应符合下列规定：1应根据建筑模数、负荷变化情况等对空调区进行划分；2系统形式，应根据所服务空调区的划分、使用时间、负荷变化情况等，经技术经济比较确定；3变风量末端装置，宜选用压力无关型；4空调区和系统的最大送风量，应根据空调区和系统的夏季冷负荷确定；空调区的最小送风量，应根据负荷变化情况、气流组织等确定；5应采取保证最小新风量要求的措施；6风机应采用变速调节；7送风口应符合本规范第7.4.2条规定要求。
《民用建筑供暖通风与空气调节设计规GB50736-2012》强制性条文第三章室空气设计参数一．3.0.6 1 公共建筑主要房间每人所需最小新风量应符合表3.0.6-1规定。
3【条文说明】表3.0.6设计最小新风量。
部分强制性条文。
表3.0.6-1～表3.0.6-4最小新风量指标综合考虑了人员污染和建筑污染对人体健康的影响。
1表3.0.6-1中未做出规定的其他公共建筑人员所需最小新风量，可按照国家现行卫生标准中的容许浓度进行计算确定，并应满足国家现行相关标准的要求。
2由于居住建筑和医院建筑的建筑污染部分比重一般要高于人员污染部分，按照现有人员新风量指标所确定的新风量没有体现建筑污染部分的差异，从而不能保证始终完全满足室卫生要求；因此，综合考虑这两类建筑中的建筑污染与人员污染的影响，以换气次数的形式给出所需最小新风量。
其中，居住建筑的换气次数参照ASHRAE Standard62.1确定，医院建筑的换气次数参照《日本医院设计和管理指南》HEAS-02确定。
医院中洁净手术部相关规定参照《医院洁净手术部建筑技术规》GB50333。
第五章供暖二．5.2.1集中供暖系统的施工图设计，必须对每个房间进行热负荷计算。
【条文说明】集中供暖的建筑，供暖热负荷的正确计算对供暖设备选择、管道计算以及节能运行都起到关键作用，特设置此条，且与现行《严寒和寒冷地区居住建筑节能设计标准》JGJ26和《公共建筑节能设计标准》GB50189保持一致．在实际工程中，供暖系统有时是按照“分区域”来设置的，在一个供暖区域中可能存在多个房间，如果按照区域来计算，对于每个房间的热负荷仍然没有明确的数据．为了防止设计人员对“区域”的误解，这里强调的是对每一个房间进行计算而不是按照供暖区域来计算。
三．5.3.5管道有冻结危险的场所，散热器的供暖立管或支管应单独设置。
【条文说明】对于管道有冻结危险的场所，不应将其散热器同邻室连接，立管或支管应独立设置，以防散热器冻裂后影响邻室的供暖效果。
《民用建筑供暖通风与空气调节设计规GB50736-2012》强制性条文第三章室空气设计参数一．3.0.6 1 公共建筑主要房间每人所需最小新风量应符合表3.0.6-1规定。
3【条文说明】表3.0.6设计最小新风量。
部分强制性条文。
表3.0.6-1～表3.0.6-4最小新风量指标综合考虑了人员污染和建筑污染对人体健康的影响。
1表3.0.6-1中未做出规定的其他公共建筑人员所需最小新风量，可按照国家现行卫生标准中的容许浓度进行计算确定，并应满足国家现行相关标准的要求。
2由于居住建筑和医院建筑的建筑污染部分比重一般要高于人员污染部分，按照现有人员新风量指标所确定的新风量没有体现建筑污染部分的差异，从而不能保证始终完全满足室卫生要求；因此，综合考虑这两类建筑中的建筑污染与人员污染的影响，以换气次数的形式给出所需最小新风量。
其中，居住建筑的换气次数参照ASHRAE Standard62.1确定，医院建筑的换气次数参照《日本医院设计和管理指南》HEAS-02确定。
医院中洁净手术部相关规定参照《医院洁净手术部建筑技术规》GB50333。
第五章供暖二．5.2.1集中供暖系统的施工图设计，必须对每个房间进行热负荷计算。
【条文说明】集中供暖的建筑，供暖热负荷的正确计算对供暖设备选择、管道计算以及节能运行都起到关键作用，特设置此条，且与现行《严寒和寒冷地区居住建筑节能设计标准》JGJ26和《公共建筑节能设计标准》GB50189保持一致．在实际工程中，供暖系统有时是按照“分区域”来设置的，在一个供暖区域中可能存在多个房间，如果按照区域来计算，对于每个房间的热负荷仍然没有明确的数据．为了防止设计人员对“区域”的误解，这里强调的是对每一个房间进行计算而不是按照供暖区域来计算。
三．5.3.5管道有冻结危险的场所，散热器的供暖立管或支管应单独设置。
【条文说明】对于管道有冻结危险的场所，不应将其散热器同邻室连接，立管或支管应独立设置，以防散热器冻裂后影响邻室的供暖效果。
国家标准《民用建筑供暖通风与空气调节设计规范》10月1日就要开始执行了，以下是此次规范的十大看点。

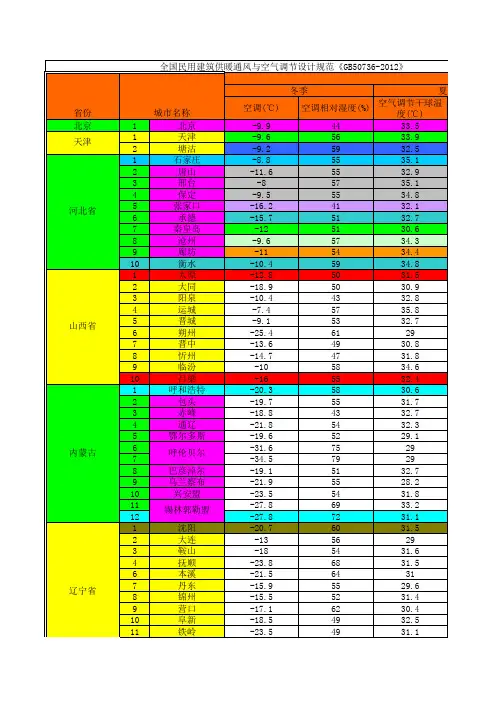

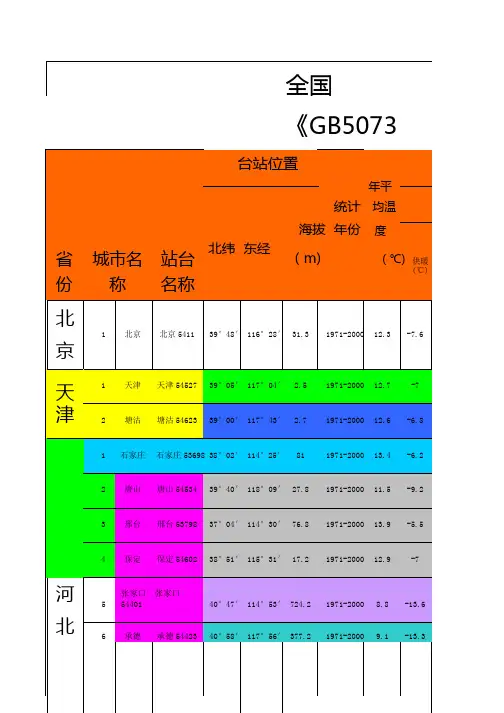

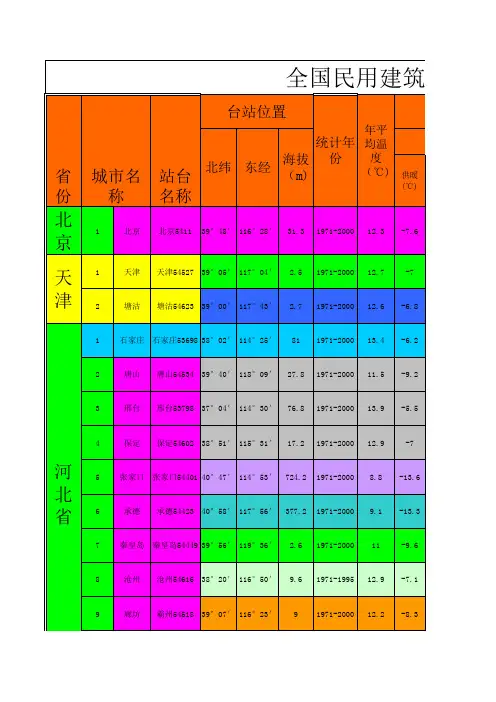

1 室外空气计算参数室外空气计算参数对于负荷计算而言是非常重要的基础数据。
在《民用建筑供暖通风与空气调节设计规范》GB50736-2012发布之前，大部分暖通行业人员使用的是1987年版《采暖通风与空气调节设计规范》(GBJ19-87)中的室外空气计算参数。
由于环境温度的变化，上世纪八十年代的计算参数已不适用于当前的负荷计算。
为保证暖通空调系统设计的准确性和节能性，本次规范编制所使用的原始数据来自国家气象信息中心气象资料室。

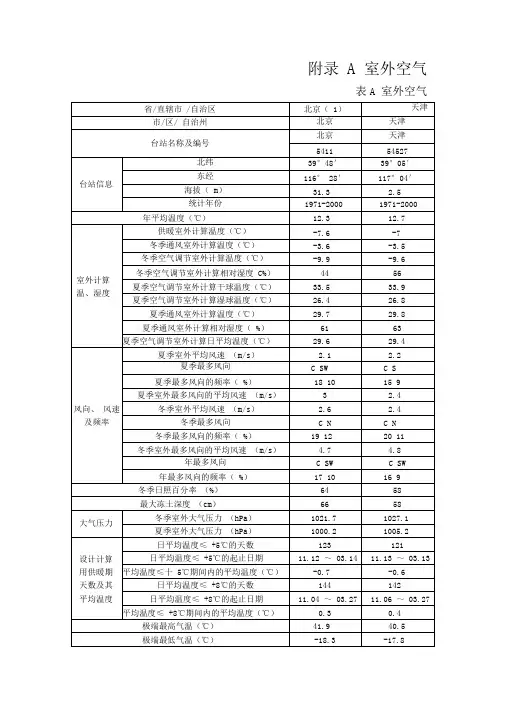

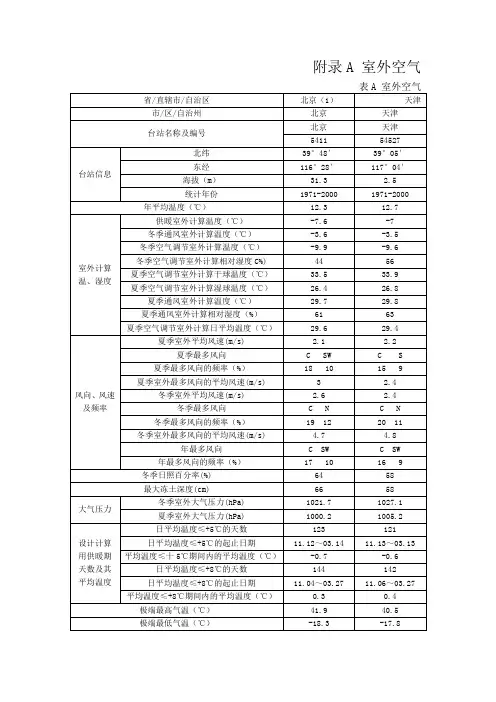

规范编制初期是2009年，还没有2010年的基础数据，由于气象部门建议最好选用整十年的气象参数作为基础计算数据，因此编制组选用1971年～2000年的数据整理计算形成了附录A。
2010年底，规范编制进入末期，为了能使设计参数更具时效性，编制组又联合气象部门计算整理了以1981年～2010年为基础数据的室外空气计算参数。
经过对比，1981年～2010年的供暖计算温度、冬季通风室外计算温度及冬季空气调节室外计算温度上升较为明显，夏季空气调节室外计算温度等夏季计算参数也有小幅上升，以北京为例，供暖计算温度为-6.9℃，已经突破了-7℃。
考虑到近两年来冬季气温较往年同期有所下降，如果选用1981年～2010年的计算参数，与原数据相比跨越较大，对工程设计，尤其是供暖系统的设计影响较大，为使数据具有一定的连贯性，编制组在广泛征求行业内部专家学者意见的基础上，最终决定选用1971年～2000年作为室外空气计算参数的统计期。
2 舒适与节能的室内设计参数随着我国对节约能源意识的不断加强，暖通空调系统的节能也越来越受到关注，只有制定合理的室内设计参数，才能科学的计算冷、热负荷，选择经济合理的供冷及供热设备，达到建筑节能的目的。
室内计算参数主要是指建筑室内的温度、相对湿度、风速以及新风量等，这些参数的变化直接影响着室内的热环境以及建筑的能耗。
前 言根据住房和城乡建设部建标[2008]102号文件“关于印发《2008年工程建设国家标准制定、修订计划（第一批）》的通知”，由中国建筑科学研究院主编，会同国内有关设计、科研和高等院校等单位组成编制组，共同编制本标准。
在标准编制过程中，编制组进行了广泛深入的调查研究，总结了国内实践经验，吸收了发达国家相关设计标准的最新成果，认真分析了我国暖通空调行业的现状和发展，多次征求了国内各有关单位以及业内专家的意见，通过反复讨论、修改和完善，形成征求意见稿。
本规范共分11章和10个附录。
主要内容是：总则，术语，室内空气计算参数，室外设计计算参数，供暖，通风，空气调节，冷热源，监测与控制，消声与隔振，绝热与防腐。
本规范以黑体字标志的条文为强制性条文，必须严格执行。
本规范由住房和城乡建设部负责管理和对强制性条文进行解释，中国建筑科学研究院负责具体技术内容的解释。
本规范在执行过程中，请各单位注意总结经验，积累资料，随时将有关意见和建议反馈给中国建筑科学研究院暖通空调规范编制组（北京市北三环东路30号，邮政编码100013），以供今后修订时参考。
本规范主编单位、参编单位名单：主 编 单 位：中国建筑科学研究院参 编 单 位：北京市建筑设计研究院中国建筑设计研究院国家气象信息中心中国建筑东北设计研究院清华大学上海建筑设计研究院华东建筑设计研究院天津市建筑设计院天津大学哈尔滨工业大学同济大学中国建筑西北设计研究院中国建筑西南设计研究院中南建筑设计院山东省建筑设计研究院深圳市建筑设计研究总院新疆建筑设计研究院贵州省建筑设计研究院中建（北京）国际设计顾问有限公司华南理工大学建筑设计研究院开利空调销售服务（上海）有限公司特灵空调系统(中国)有限公司同方股份有限公司丹佛斯(上海)自动控制有限公司际高建业有限公司新疆绿色使者空气环境技术有限公司北京普来福环境技术有限公司昆山台佳机电有限公司杭州华电华源环境工程有限公司远大空调有限公司安徽省宁国安泽电工有限公司广东美的商用空调设备有限公司北京天正工程软件有限公司北京鸿业同行科技有限公司西门子楼宇科技（天津）有限公司欧文斯科宁（中国）投资有限公司北京联合迅杰科技有限公司妥思空调设备（苏州）有限公司目 录1总则 (1)2术语 (3)3室内空气计算参数 (5)4室外设计计算参数 (11)4.1室外空气计算参数 (11)4.2夏季太阳辐射照度 (15)5供暖 (17)5.1一般规定 (17)5.2热负荷 (20)5.3散热器供暖 (23)5.4热水辐射供暖 (26)5.5电加热供暖 (30)5.6燃气红外线辐射供暖 (33)5.7户式燃气炉供暖 (35)5.8热空气幕 (35)5.9供暖管道设计及水力计算 (35)5.10热水集中供暖分户热计量与室温调控 (40)6通风 (44)6.1一般规定 (44)6.2自然通风 (47)6.3机械通风 (50)6.4复合通风 (59)6.5设备选择与布置 (61)6.6风管设计 (65)7空气调节 (69)7.1一般规定 (69)7.2空调负荷计算 (73)7.3空气调节系统 (78)7.4气流组织 (90)7.5空气处理 (98)8空气调节冷热源 (107)8.1一般规定 (107)8.2电动压缩式机组 (111)8.3热泵 (114)8.4溴化锂吸收式机组 (119)8.5空调冷热水及冷凝水系统 (121)8.6冷却水系统 (132)8.7蓄冷、蓄热 (137)8.8区域供冷 (140)8.9燃气冷热电三联供 (142)8.10制冷机房 (143)8.11锅炉房、热力站 (145)9监测与控制 (150)9.1一般规定 (150)9.2传感器和执行器 (153)9.3供暖系统的监测与控制 (155)9.4通风系统的监测与控制 (156)9.5空气调节系统的监测与控制 (156)9.6空气调节冷热源和水系统的监测与控制 (160)10 消声与隔振 (163)10.1一般规定 (163)10.2消声与隔声 (164)10.3隔振 (166)11 绝热与防腐 (169)11.1绝热设计 (169)11.2防腐设计 (170)附录A 室外空气计算参数附录B 室外空气计算参数简化方法附录C 夏季太阳总辐射照度附录D 夏季透过标准窗玻璃的太阳辐射温度附录E 夏季空气调节大气透明度分布图附录F 加热由门窗缝隙渗入室内的冷空气的耗热量附录G 渗透冷空气量的朝向修正系数n值附录H 空调负荷简化方法计算系数表附录J 蓄冰装置容量与双工况制冷机的空气调节标准制冷量附录K 设备与管道最小保温、保冷厚度及凝结水管防凝露厚度1总则1.0.1为了在供暖、通风与空气调节设计中贯彻执行国家技术经济政策，采用先进技术，合理利用资源和节约能源，保护环境，保证健康舒适的工作和生活环境，制定本规范。
