CAD快捷键命令大全(图文并茂)

一：常用功能键F1: 获取帮助F2: 实现作图窗和文本窗口的切换F3: 控制是否实现对象自动捕捉F4: 数字化仪控制F5: 等轴测平面切换F6: 控制状态行上坐标的显示方式F7: 栅格显示模式控制F8: 正交模式控制F9: 栅格捕捉模式控制F10: 极轴模式控制F11: 对象追踪模式控制（用ALT+字母可快速选择命令，这种方法可快捷操作大多数软件。

）二常用CTRL，ALT快捷键ALT+TK 如快速选择ALT+NL 线性标注ALT+VV4 快速创建四个视口ALT+MUP提取轮廓Ctrl+B: 栅格捕捉模式控制（F9）Ctrl+C: 将选择的对象复制到剪切板上Ctrl+F: 控制是否实现对象自动捕捉（F3）Ctrl+G: 栅格显示模式控制（F7）Ctrl+J: 重复执行上一步命令Ctrl+K: 超级链接Ctrl+N: 新建图形文件Ctrl+M: 打开选项对话框Ctrl+O：打开图象文件Ctrl+P：打开打印对说框Ctrl+S：保存文件Ctrl+U：极轴模式控制（F10）Ctrl+v：粘贴剪贴板上的内容Ctrl+W：对象追踪式控制（F11）Ctrl+X：剪切所选择的内容Ctrl+Y：重做Ctrl+Z：取消前一步的操作Ctrl+1：打开特性对话框Ctrl+2：打开图象资源管理器Ctrl+3：打开工具选项板Ctrl+6：打开图象数据原子Ctrl+8或QC：快速计算器三尺寸标注DRA：半径标注DDI：直径标注DAL：对齐标注DAN：角度标注END：捕捉到端点MID：捕捉到中点INT：捕捉到交点CEN：捕捉到圆心QUA：捕捉到象限点TAN：捕捉到切点PER：捕捉到垂足NOD：捕捉到节点NEA：捕捉到最近点AA：测量区域和周长（area) ID：指定坐标LI：指定集体（个体）的坐标AL：对齐（align)AR：阵列（array)AP：加载*lsp程系AV：打开视图对话框（dsviewer) SE：打开对象自动捕捉对话框ST：打开字体设置对话框（style) SO：绘制二围面（2d solid) SP：拼音的校核（spell)SC：缩放比例(scale)SN：栅格捕捉模式设置（snap) DT：文本的设置（dtext)DI：测量两点间的距离OI：插入外部对象RE：更新显示RO：旋转LE：引线标注ST：单行文本输入La：图层管理器四绘图命令A：绘圆弧B：定义块C：画圆D：尺寸资源管理器E：删除F：倒圆角G：对相组合H：填充I：插入J：对接S：拉伸T：多行文本输入W：定义块并保存到硬盘中L：直线M：移动X：炸开V：设置当前坐标U：恢复上一次操做O：偏移P：移动Z：缩放以下包括3ds max快捷键显示降级适配（开关）【O】适应透视图格点【Shift】+【Ctrl】+【A】排列【Alt】+【A】角度捕捉（开关）【A】动画模式（开关）【N】改变到后视图【K】背景锁定（开关）【Alt】+【Ctrl】+【B】前一时间单位【.】下一时间单位【，】改变到上（Top）视图【T】改变到底（Bottom）视图【B】改变到相机（Camera）视图【C】改变到前（Front）视图【F】改变到等大的用户（User）视图【U】改变到右（Right）视图【R】改变到透视（Perspective）图【P】循环改变选择方式【Ctrl】+【F】默认灯光（开关）【Ctrl】+【L】删除物体【DEL】当前视图暂时失效【D】是否显示几何体内框（开关）【Ctrl】+【E】显示第一个工具条【Alt】+【1】专家模式棿佑（开关）【Ctrl】+【X】暂存（Hold）场景【Alt】+【Ctrl】+【H】取回(Fetch）场景【Alt】+【Ctrl】+【F】冻结所选物体【6】跳到最后一帧【END】跳到第一帧【HOME】显示/隐藏相机（Cameras）【Shift】+【C】显示/隐藏几何体（Geometry) 【Shift】+【O】显示/隐藏网格(Grids) 【G】显示/隐藏帮助（Helpers）物体【Shift】+【H】显示/隐藏光源（Lights) 【Shift】+【L】显示/隐藏粒子系统（Particle Systems) 【Shift】+【P】显示/隐藏空间扭曲（Space Warps）物体【Shift】+【W】锁定用户界面（开关）【Alt】+【0】匹配到相机（Camera）视图【Ctrl】+【C】材质（Material)编辑器【M】最大化当前视图（开关）【W】脚本编辑器【F11】新的场景【Ctrl】+【N】法线（Normal）对齐【Alt】+【N】向下轻推网格小键盘【-】向上轻推网格小键盘【+】NURBS表面显示方式【Alt】+【L】或【Ctrl】+【4】NURBS调整方格1 【Ctrl】+【1】NURBS调整方格2 【Ctrl】+【2】NURBS调整方格3 【Ctrl】+【3】偏移捕捉【Alt】+【Ctrl】+【空格】打开一个MAX文件【Ctrl】+【O】平移视图【Ctrl】+【P】交互式平移视图【I】放置高光(Highlight) 【Ctrl】+【H】播放/停止动画【/】快速（Quick）渲染【Shift】+【Q】回到上一场景*作【Ctrl】+【A】回到上一视图*作【Shift】+【A】撤消场景*作【Ctrl】+【Z】撤消视图*作【Shift】+【Z】刷新所有视图【1】用前一次的参数进行渲染【Shift】+【E】或【F9】渲染配置【Shift】+【R】或【F10】在xy/yz/zx锁定中循环改变【F8】约束到X轴【F5】约束到Y轴【F6】约束到Z轴【F7】旋转（Rotate）视图模式【Ctrl】+【R】或【V】保存（Save）文件【Ctrl】+【S】透明显示所选物体（开关）【Alt】+【X】选择父物体【PageUp】选择子物体【PageDown】根据名称选择物体【H】选择锁定（开关）【空格】减淡所选物体的面（开关）【F2】显示所有视图网格（Grids）（开关）【Shift】+【G】显示/隐藏命令面板【3】显示/隐藏浮动工具条【4】显示最后一次渲染的图画【Ctrl】+【I】显示/隐藏主要工具栏【Alt】+【6】显示/隐藏安全框【Shift】+【F】*显示/隐藏所选物体的支架【J】显示/隐藏工具条【Y】/【2】百分比（Percent）捕捉（开关）【Shift】+【Ctrl】+【P】打开/关闭捕捉（Snap) 【S】循环通过捕捉点【Alt】+【空格】声音（开关）【\】间隔放置物体【Shift】+【I】改变到光线视图【Shift】+【4】循环改变子物体层级【Ins】子物体选择（开关）【Ctrl】+【B】帖图材质（Texture）修正【Ctrl】+【T】加大动态坐标【+】减小动态坐标【-】激活动态坐标（开关）【X】精确输入转变量【F12】全部解冻【7】根据名字显示隐藏的物体【5】刷新背景图像（Background) 【Alt】+【Shift】+【Ctrl】+【B】显示几何体外框（开关）【F4】视图背景（Background) 【Alt】+【B】用方框（Box）快显几何体（开关）【Shift】+【B】打开虚拟现实数字键盘【1】虚拟视图向下移动数字键盘【2】虚拟视图向左移动数字键盘【4】虚拟视图向右移动数字键盘【6】虚拟视图向中移动数字键盘【8】虚拟视图放大数字键盘【7】虚拟视图缩小数字键盘【9】实色显示场景中的几何体（开关）【F3】全部视图显示所有物体【Shift】+【Ctrl】+【Z】*视窗缩放到选择物体范围（Extents）【E】缩放范围【Alt】+【Ctrl】+【Z】视窗放大两倍【Shift】+数字键盘【+】放大镜工具【Z】视窗缩小两倍【Shift】+数字键盘【-】根据框选进行放大【Ctrl】+【w】视窗交互式放大【[】视窗交互式缩小【]】轨迹视图加入（Add）关键帧【A】前一时间单位【<；】下一时间单位【>；】编辑（Edit）关键帧模式【E】编辑区域模式【F3】编辑时间模式【F2】展开对象（Object）切换【O】展开轨迹（Track）切换【T】函数（Function)曲线模式【F5】或【F】锁定所选物体【空格】向上移动高亮显示【↓】向下移动高亮显示【↑】向左轻移关键帧【←】向右轻移关键帧【→】位置区域模式【F4】回到上一场景*作【Ctrl】+【A】撤消场景*作【Ctrl】+【Z】用前一次的配置进行渲染【F9】渲染配置【F10】向下收拢【Ctrl】+【↓】向上收拢【Ctrl】+【↑】材质编辑器用前一次的配置进行渲染【F9】渲染配置【F10】撤消场景*作【Ctrl】+【Z】示意（Schematic）视图下一时间单位【>；】前一时间单位【<；】回到上一场景*作【Ctrl】+【A】撤消场景*作【Ctrl】+【Z】Active Shade绘制（Draw）区域【D】渲染（Render) 【R】锁定工具栏（泊坞窗）【空格】视频编辑加入过滤器（Filter）项目【Ctrl】+【F】加入输入（Input）项目【Ctrl】+【I】加入图层（Layer）项目【Ctrl】+【L】加入输出(Output）项目【Ctrl】+【O】加入（Add）新的项目【Ctrl】+【A】加入场景（Scene）事件【Ctrl】+【s】编辑（Edit）当前事件【Ctrl】+【E】执行（Run）序列【Ctrl】+【R】新（New）的序列【Ctrl】+【N】撤消场景*作【Ctrl】+【Z】NURBS编辑CV 约束法线（Normal）移动【Alt】+【N】CV 约束到U向移动【Alt】+【U】CV 约束到V向移动【Alt】+【V】显示曲线（Curves) 【Shift】+【Ctrl】+【C】显示控制点（Dependents) 【Ctrl】+【D】显示格子（Lattices) 【Ctrl】+【L】NURBS面显示方式切换【Alt】+【L】显示表面（Surfaces) 【Shift】+【Ctrl】+【s】显示工具箱(Toolbox) 【Ctrl】+【T】显示表面整齐（Trims) 【Shift】+【Ctrl】+【T】根据名字选择本物体的子层级【Ctrl】+【H】锁定2D 所选物体【空格】选择U向的下一点【Ctrl】+【→】选择V向的下一点【Ctrl】+【↑】选择U向的前一点【Ctrl】+【←】选择V向的前一点【Ctrl】+【↓】根据名字选择子物体【H】柔软所选物体【Ctrl】+【s】转换到Curve CV 层级【Alt】+【Shift】+【Z】转换到Curve 层级【Alt】+【Shift】+【C】转换到Imports 层级【Alt】+【Shift】+【I】转换到Point 层级【Alt】+【Shift】+【P】转换到Surface CV 层级【Alt】+【Shift】+【V】转换到Surface 层级【Alt】+【Shift】+【S】转换到上一层级【Alt】+【Shift】+【T】转换降级【Ctrl】+【X】FFD转换到控制点（Control Point）层级【Alt】+【Shift】+【C】到格点（Lattice）层级【Alt】+【Shift】+【L】到设置体积（Volume）层级【Alt】+【Shift】+【S】转换到上层级【Alt】+【Shift】+【T】打开的UVW贴图进入编辑（Edit)UVW模式【Ctrl】+【E】调用*.uvw文件【Alt】+【Shift】+【Ctrl】+【L】保存UVW为*.uvw格式的文件【Alt】+【Shift】+【Ctrl】+【S】打断（Break）选择点【Ctrl】+【B】分离（Detach）边界点【Ctrl】+【D】过滤选择面【Ctrl】+【空格】水平翻转【Alt】+【Shift】+【Ctrl】+【B】垂直（Vertical）翻转【Alt】+【Shift】+【Ctrl】+【V】冻结（Freeze）所选材质点【Ctrl】+【F】隐藏（Hide）所选材质点【Ctrl】+【H】全部解冻（unFreeze) 【Alt】+【F】全部取消隐藏（unHide) 【Alt】+【H】从堆栈中获取面选集【Alt】+【Shift】+【Ctrl】+【F】从面获取选集【Alt】+【Shift】+【Ctrl】+【V】锁定所选顶点【空格】水平镜象【Alt】+【Shift】+【Ctrl】+【N】垂直镜象【Alt】+【Shift】+【Ctrl】+【M】水平移动【Alt】+【Shift】+【Ctrl】+【J】垂直移动【Alt】+【Shift】+【Ctrl】+【K】平移视图【Ctrl】+【P】象素捕捉【S】平面贴图面/重设UVW 【Alt】+【Shift】+【Ctrl】+【R】水平缩放【Alt】+【Shift】+【Ctrl】+【I】垂直缩放【Alt】+【Shift】+【Ctrl】+【O】移动材质点【Q】旋转材质点【W】等比例缩放材质点【E】焊接（Weld）所选的材质点【Alt】+【Ctrl】+【W】焊接（Weld）到目标材质点【Ctrl】+【W】Unwrap的选项（Options) 【Ctrl】+【O】更新贴图（Map) 【Alt】+【Shift】+【Ctrl】+【M】将Unwrap视图扩展到全部显示【Alt】+【Ctrl】+【Z】框选放大Unwrap视图【Ctrl】+【Z】将Unwrap视图扩展到所选材质点的大小【Alt】+【Shift】+【Ctrl】+【Z】缩放到Gizmo大小【Shift】+【空格】缩放（Zoom）工具【Z】反应堆（Reactor)建立（Create）反应（Reaction) 【Alt】+【Ctrl】+【C】删除（Delete）反应（Reaction) 【Alt】+【Ctrl】+【D】编辑状态（State）切换【Alt】+【Ctrl】+【s】设置最大影响（Influence) 【Ctrl】+【I】设置最小影响（Influence) 【Alt】+【I】设置影响值（Value) 【Alt】+【Ctrl】+【V】ActiveShade (Scanline)初始化【P】更新【U】宏编辑器累积计数器【Q】复制【co】VBA宏命令【Alt】+【F8】Visual Basic编辑器【ALT+F11】。

CAD快捷键命令大全表格CAD（计算机辅助设计）是设计领域中广泛使用的软件，熟练掌握快捷键命令可以大大提高工作效率。

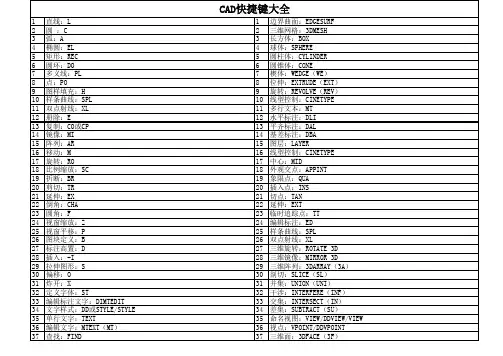

以下为您整理了一份较为全面的CAD 快捷键命令大全表格：｜命令｜快捷键｜功能描述｜｜｜｜｜｜直线｜ L ｜绘制直线段｜｜圆｜ C ｜绘制圆｜｜圆弧｜ A ｜绘制圆弧｜｜矩形｜ REC ｜绘制矩形｜｜多边形｜ POL ｜绘制正多边形｜｜椭圆｜ EL ｜绘制椭圆或椭圆弧｜｜移动｜ M ｜移动选定的对象｜｜复制｜ CO/CP ｜复制选定的对象｜｜旋转｜ RO ｜旋转选定的对象｜｜缩放｜ SC ｜缩放选定的对象｜｜修剪｜ TR ｜修剪对象以与其他对象的边界相交｜｜延伸｜ EX ｜延伸对象以与其他对象的边界相交｜｜镜像｜ MI ｜镜像选定的对象｜｜偏移｜ O ｜偏移复制选定的对象｜｜阵列｜ AR ｜以矩形或环形方式复制多个对象｜｜倒角｜ CHA ｜为两条直线创建倒角｜｜圆角｜ F ｜为两条直线创建圆角｜｜分解｜ X ｜分解组合对象（如块、多段线等）｜｜标注线性｜ DLI ｜标注水平或垂直的线性尺寸｜｜标注对齐｜ DAL ｜标注与指定角度对齐的线性尺寸｜｜半径标注｜ DRA ｜标注圆或圆弧的半径｜｜直径标注｜ DDI ｜标注圆或圆弧的直径｜｜角度标注｜ DAN ｜标注两条直线之间的角度｜｜快速标注｜ QDIM ｜快速标注多个对象的尺寸｜｜连续标注｜ DCO ｜从前一个标注或选定的尺寸界线开始创建连续标注｜｜基线标注｜ DBA ｜从前一个标注或选定的尺寸界线开始创建基线标注｜｜图案填充｜ H ｜用图案填充封闭区域｜｜面域｜ REG ｜将封闭的图形转换为面域｜｜多行文字｜ T ｜输入多行文本｜｜单行文字｜ DT ｜输入单行文本｜｜图层管理｜ LA ｜打开图层特性管理器｜｜视图缩放｜ Z ｜缩放视图｜｜视图平移｜ P ｜平移视图｜｜实时平移｜按住鼠标中键拖动｜实时平移视图｜｜实时缩放｜滚动鼠标滚轮｜实时缩放视图｜这些只是 CAD 中较为常用的快捷键命令，不同版本的 CAD 可能会有些许差异。

CAD快捷键命令大全(最全) CAD快捷键命令大全(最全)在CAD软件中，使用快捷键可以提高工作效率，加快设计速度。

下面是CAD常见的快捷键命令大全，供大家参考。

1. 基本操作- 新建图纸：CTRL+N- 打开图纸：CTRL+O- 保存图纸：CTRL+S- 另存为：CTRL+SHIFT+S- 关闭图纸：CTRL+W- 退出CAD：EXIT- 撤销：CTRL+Z- 重做：CTRL+Y- 剪切：CTRL+X- 复制：CTRL+C- 粘贴：CTRL+V- 删除：DELETE- 选择：CTRL+A- 选择对象：SPACE 2. 绘图命令- 直线：L- 多段线：P- 圆：C- 矩形：REC- 椭圆：ELLIPSE- 弧线：ARC- 多边形：POLYGON - 标准块创建：INSERT - 复制：COPY- 镜像：MIRROR- 移动：MOVE- 旋转：ROTATE- 缩放：SCALE- 长度计算：DIST- 角度计算：ANGLE3. 修改命令- 标注：DIM- 复制对象属性：MATCHPROP - 单位设置：UNITS- 图层管理：LAYER- 原点设置：PUCINSBASE- 删除重复对象：OVERKILL- 清除未使用的块定义：PURGE - 线型管理：LINETYPE- 样式管理：STYLE4. 三维操作命令- 绘制立方体：BOX- 绘制圆柱体：CYLINDER- 绘制圆锥体：CONE- 绘制球体：SPHERE- 绘制管道：PIPE- 旋转立方体体：3DROTATE- 三维缩放：3DSCALE- 三维移动：3DMOVE- 三维镜像：3DMIRROR5. 控制命令- 运行脚本文件：SCRIPT- 动态输入：DYNMODE- 画布背景色：BKGCOLOR- 透明度设置：TRANSPARENCY- 线宽设置：LWEIGH6. 布局命令- 创建布局：LAYOUT- 管理布局：PAGESETUP- 打印设置：PLOT- 打印预览：PUBLISH除了以上列举的常用快捷键命令，CAD还有很多其他功能丰富的命令可供使用。

cad快捷键命令大全CAD常用命令大全图表如下一、常用功能键F1: 获取帮助F2: 实现作图窗和文本窗口的切换F3: 控制是否实现对象自动捕捉F4: 数字化仪控制F5: 等轴测平面切换F6: 控制状态行上坐标的显示方式F7: 栅格显示模式控制F8: 正交模式控制F9: 栅格捕捉模式控制F10: 极轴模式控制F11: 对象追踪模式控制（用ALT+字母可快速选择命令，这种方法可快捷操作大多数软件。

）二、常用CTRL，ALT快捷键ALT+TK 如快速选择ALT+NL 线性标注ALT+VV4 快速创建四个视口ALT+MUP 提取轮廓Ctrl+B: 栅格捕捉模式控制（F9）Ctrl+C: 将选择的对象复制到剪切板上Ctrl+F: 控制是否实现对象自动捕捉（F3）Ctrl+G: 栅格显示模式控制（F7）Ctrl+J: 重复执行上一步命令Ctrl+K: 超级链接Ctrl+N: 新建图形文件Ctrl+M: 打开选项对话框Ctrl+O：打开图象文件Ctrl+P：打开打印对说框Ctrl+S：保存文件Ctrl+U：极轴模式控制（F10）Ctrl+v：粘贴剪贴板上的内容Ctrl+W：对象追踪式控制（F11）Ctrl+X：剪切所选择的内容Ctrl+Y：重做Ctrl+Z：取消前一步的操作Ctrl+1：打开特性对话框Ctrl+2：打开图象资源管理器Ctrl+3：打开工具选项板Ctrl+6：打开图象数据原子Ctrl+8或QC：快速计算器双击中键：显示里面所有的图像三、尺寸标注DLI:线性标注DRA：半径标注DDI：直径标注DAL：对齐标注DAN：角度标注DCO: 连续标注DCE:圆心标注LE:引线标注TOL:公差标注四、捕捉快捷命令END：捕捉到端点MID：捕捉到中点INT：捕捉到交点CEN：捕捉到圆心QUA：捕捉到象限点TAN：捕捉到切点PER：捕捉到垂足NOD：捕捉到节点NEA：捕捉到最近点五、基本快捷命令AA：测量区域和周长（area) ID：指定坐标LI：指定集体（个体）的坐标AL：对齐（align)AR：阵列（array)AP：加载*lsp程系AV：打开视图对话框（dsviewer) SE：打开对象自动捕捉对话框ST：打开字体设置对话框（style) SO：绘制二围面（2d solid) SP：拼音的校核（spell)SC：缩放比例(scale)SN：栅格捕捉模式设置（snap) DT：文本的设置（dtext)DI：测量两点间的距离OI：插入外部对象RE：更新显示RO：旋转LE：引线标注ST：单行文本输入La：图层管理器六、绘图命令REC：矩形A：绘圆弧B：定义块C：画圆D：尺寸资源管理器E：删除F：倒圆角G：对象组合H：填充I：插入J：对接S：拉伸T：多行文本输入W：定义块并保存到硬盘中L：直线PL：画多段线。

Cad快捷键命令大全1. 创建直线的快捷方式是L+空格2. 创建圆的快捷方式是C+空格3. 创建圆弧的快捷方式是A+空格4. 创建矩形的快捷方式是REC+空格5. 创建点的快捷方式是PO+空格6. 创建单行文本的命令是DT7. 创建多行文本的命令是MT8. 创建填充的命令是H9.将已经画出的线段延伸到某一线段 EX+空格10.将已经画出的矩形倒圆角 F+空格11.修剪绘图过程中多余的线 TR+空格12. 修改文本 ED+空格13. 移动命令是M+空格;14. 旋转命令的快捷方式是RO+空格15. 偏移命令的快捷方式是O+空格16. 镜像命令的快捷方式是MI+空格17. 复制命令的快捷方式是CO+空格18. 局部观察平面图细节时,通常使用Z+空格19. 可以在工作区看到实时缩放的放大镜 Z+空格+空格20. 平移视图的快捷方式是P+空格21. 通过平移视图平移视图P+空格22.返回上一视图Z+空格+P+空格23. 全局显示自己绘的平面图Z+空格+A+空格24. 快捷方式CTRL＋P代表打印文件25. 快捷方式CTRL＋C代表复制26. 快捷方式CTRL＋V代表粘贴27. 快捷方式CTRL＋X代表剪切28. 新建文件的快捷方式是CTRL＋N29. 在CAD里寻求帮助时,可直接点击F130. 正交的快捷方式是F831. 打开和关闭对象捕捉工具的快捷方式是F332. 直线标注的快捷方式是DLI+空格33. 调整文字样式可以通过ST+空格快捷方式实现34. 重新生成的快捷方式是R+ E+空格35. 设置捕捉模式可以通过快捷方式实现 OS+空格36.ENTER键可以重复上一次的操作37. 刷新的快捷键是RE+空格38. AutoCAD系统中，想取消正在执行的命令可用ESC39. 设置捕捉模式的快捷键是OS40. 旋转命令的快捷方式是RO41. 计算面积的快捷键是AA42. 平移的快捷键是P+空格43. 最常用的标注快捷键是DLI44. 直线的快捷方式是LINE45. 创建圆的快捷键 C46. 偏移命令的快捷方式是O47.可以修改文本ed一级快捷键A: 绘圆弧B: 定义块C: 画圆D: 尺寸资源管理器已经设置成距离,DIMALIGNEDE: 删除F: 倒圆角G: 对相组合H: 填充S: 拉伸T: 文本输入M: 移动X: 炸开V: 设置当前坐标U: 恢复上一次操做O: 偏移P: 移动Z: 缩放二级快捷键：AA: 测量区域和周长(area) AL: 对齐(align)AR: 阵列(array)AP: 加载*lsp程系AV: 打开视图对话框SE: 打开对相自动捕捉对话框ST: 打开字体设置对话框SO: 绘制二围面( 2d solid) SP: 拼音的校核(spell) SC: 缩放比例 (scale)SN: 栅格捕捉模式设置(snap) DT: 文本的设置(dtext)DI: 测量两点间的距离OI：插入外部对相3a : 三维阵列3f : 画石头线3p : 整体线段aa : 面积ar : 阵列bh : 边界填充bo : 创建边界br : 打断ch : 特性面板co(cp) : 复制dc : 设计中心di : 量距离do : 实圆环dr : 显示顺序ds : 草图设计dt : 文字输入器dv : 相机DLI：DIMLINEAR（直线标注）DAL：DIMALIGNED（对齐标注）DRA：DIMRADIUS（半径标注）DDI：DIMDIAMETER（直径标注）DAN：DIMANGULAR（角度标注）DCE：DIMCENTER（中心标注）DOR：DIMORDINATE（点标注）ed : 文字修改el : 椭圆ex : 延伸he : 填充修改hi(ctrl+z): 重新生成me : 定距等分结合pdmode 调整模型,参数66或67 ma : 属性匹配/格式刷mi : 镜像ml : 双线mt : 文字格式pl : 多段线re : 重新生成ro : 旋转rr : 渲染sc : 比例缩放st : 文字样式tb : 插入表格tr : 剪切xl : 构造线三级快捷键：cha : 倒直角dal : 斜线标注dan : 角度标注dba : 层级标注dce : 标注圆心dco : 连续标注ddi : 直径标注ded : 编辑标注div : 定数等分dli : 直线标注dra : 半径标注le : 快速引线len : 延长pol : 多边形reg : 创面域spl : 样条曲线F1: 获取帮助F2: 实现作图窗和文本窗口的切换F3: 控制是否实现对象自动捕捉F4: 数字化仪控制F5: 等轴测平面切换F6: 控制状态行上坐标的显示方式F7: 栅格显示模式控制F8: 正交模式控制F9: 栅格捕捉模式控制F10: 极轴模式控制F11: 对象追踪式控制Alt+F8:宏Alt+F11:打开Visual Basic编辑器Ctrl+A:全部选择Ctrl+B: 栅格捕捉模式控制(F9)Ctrl+C: 将选择的对象复制到剪切板上Ctrl+F: 控制是否实现对象自动捕捉(f3) Ctrl+G: 栅格显示模式控制(F7)Ctrl+J: 重复执行上一步命令Ctrl+K: 超级链接Ctrl+N: 新建图形文件Ctrl+M: 打开选项对话框Ctrl+0: 清除屏幕Ctrl+1: 打开特性对话框Ctrl+2: 打开图象资源管理器Ctrl+3: 打开工具选项板Ctrl+6: 打开数据库连接Ctrl+O: 打开图象文件Ctrl+P: 打开打印对说框Ctrl+S: 保存文件Ctrl+U: 极轴模式控制(F10) Ctrl+v: 粘贴剪贴板上的内容Ctrl+W: 对象追踪式控制(F11) Ctrl+X: 剪切所选择的内容Ctrl+Y: 重做Ctrl+z：取消上一个操作L=直线；PL=多段线；U回车=Ctrl+z=后退；D=修改，调整；REC=矩形；C=圆；TR=修剪；O=偏移；XL=放射线；X=分解；CO=复制；M=移动；MI=镜像；EL=椭圆；BR=打断；POL=多边形；LEN=拉长；S=拉伸；从右向左ME=等分；E=删除；E回车ALL回车=全部删除；AR=阵列；RO=旋转；SC=比例缩放；END=端点；MID=中点；PER=垂足；INT=交足；CEN=圆心；QUA=象限点；TAN=切点；SPL=曲线；DIV=块等分；PE=编辑多边线；NOD=节点；F=圆角；CHA=倒角；ST=文字样式；DT=单行文字；T=多行文字；ED=编辑文字；A=弧；H =填充；HE=编辑填充；B=创建临时图块；W=创建永久图块；I=插入图块；LA=图层；MA=吸管加喷枪；（） PAR=平行线；FRO=正交偏移捕捉；PO=创建点；SKETCH=徒手画线；DO=圆环；RAY=射线；AL=对齐；REG=面域；AA=求面积周长；SU=减集；UNI=加集；IN=交集；BO=提取轮廓；REV=二维旋转成三维；EXT=拉伸；UCS=三维坐标；ROTATE3D=三维旋转；MIRROR3D=三维镜像；3A=三维阵列；SURFTAB=曲面网格；TXTEXP=分解文字；CTRL+P=打印；（一）字母类 1、对象特性 ADC, *ADCENTER（设计中心“Ctrl＋2”）CH, MO *PROPERTIES(修改特性“Ctrl＋1”)MA, *MATCHPROP（属性匹配）ST, *STYLE（文字样式）COL, *COLOR（设置颜色）LA, *LAYER（图层操作）LT, *LINETYPE（线形）LTS, *LTSCALE（线形比例）LW, *LWEIGHT （线宽）UN, *UNITS（图形单位）ATT, *ATTDEF（属性定义）ATE, *ATTEDIT（编辑属性）BO, *BOUNDARY（边界创建，包括创建闭合多段线和面域）AL, *ALIGN（对齐）EXIT, *QUIT（退出）EXP, *EXPORT（输出其它格式文件）IMP, *IMPORT（输入文件）OP,PR *OPTIONS（自定义CAD设置）PRINT, *PLOT（打印）PU, *PURGE（清除垃圾）R, *REDRAW（重新生成）REN, *RENAME（重命名）SN, *SNAP（捕捉栅格）DS, *DSETTINGS（设置极轴追踪）OS, *OSNAP（设置捕捉模式）PRE, *PREVIEW（打印预览）TO, *TOOLBAR（工具栏）V, *VIEW（命名视图）AA, *AREA（面积）DI, *DIST（距离）LI, *LIST（显示图形数据信息）2、绘图命令： PO, *POINT（点）L, *LINE（直线）XL, *XLINE（射线）PL, *PLINE（多段线）ML, *MLINE（多线）SPL, *SPLINE（样条曲线）POL, *POLYGON（正多边形）REC, *RECTANGLE（矩形）C, *CIRCLE(圆)A, *ARC(圆弧)DO, *DONUT（圆环）EL, *ELLIPSE（椭圆）REG, *REGION（面域）MT, *MTEXT（多行文本）T, *MTEXT（多行文本）B, *BLOCK（块定义）I, *INSERT（插入块）W, *WBLOCK（定义块文件）DIV, *DIVIDE（等分几段） me : 定距等分结合pdmode 调整模型,参数66或67H, *BHATCH（填充）3、修改命令： CO, *COPY（复制）MI, *MIRROR（镜像）AR, *ARRAY（阵列） AL对齐 PL多段线,XL射线,ML双线,EL椭圆,REC矩形,POL正多边形, O, *OFFSET（偏移）RO, *ROTATE（旋转）M, *MOVE（移动）E, DEL键 *ERASE（删除）X, *EXPLODE（分解）TR, *TRIM（修剪） TB插入表格EX, *EXTEND（延伸）S, *STRETCH（拉伸）LEN, *LENGTHEN（直线拉长）SC, *SCALE（比例缩放）BR, *BREAK（打断）CHA, *CHAMFER(倒角)F, *FILLET（倒圆角）PE, *PEDIT（多段线编辑）ED, *DDEDIT（修改文本）5、尺寸标注： DLI, *DIMLINEAR（直线标注）DAL, *DIMALIGNED（对齐标注）DRA, *DIMRADIUS（半径标注）DDI, *DIMDIAMETER（直径标注）DAN, *DIMANGULAR（角度标注）DCE, *DIMCENTER（中心标注）DOR, *DIMORDINATE（点标注）TOL, *TOLERANCE（标注形位公差）LE, *QLEADER（快速引出标注）DBA, *DIMBASELINE（基线标注）DCO, *DIMCONTINUE（连续标注）D, *DIMSTYLE（标注样式）DED, *DIMEDIT（编辑标注）DOV, *DIMOVERRIDE(替换标注系统变量)二）常用CTRL快捷键【CTRL】＋1 *PROPERTIES(修改特性) 【CTRL】＋2 *ADCENTER（设计中心）【CTRL】＋O *OPEN（打开文件）【CTRL】＋N、M *NEW（新建文件）【CTRL】＋P *PRINT（打印文件）【CTRL】＋S *SAVE（保存文件）【CTRL】＋Z *UNDO（放弃）【CTRL】＋X *CUTCLIP（剪切）【CTRL】＋C *COPYCLIP（复制）【CTRL】＋V *PASTECLIP（粘贴）【CTRL】＋B *SNAP（栅格捕捉）【CTRL】＋F *OSNAP（对象捕捉）【CTRL】＋G *GRID（栅格）【CTRL】＋L *ORTHO（正交）【CTRL】＋W *（对象追踪）【CTRL】＋U *（极轴）。

在CA脚作中我们常用一些快捷键来代替鼠标操作从而提高绘图效率，以下是小编为大家整理的常用快捷键大全，涵盖图文版、文字版、键盘版。

图文版：文字版：一、常用功能键F1:获取帮助F2:实现作图窗和文本窗口的切换F3:控制是否实现对象自动捕捉F4:数字化仪控制F5:等轴测平■面切换F6:控制状态行上坐标的显示方式F7:栅格显示模式控制F8:正交模式控制F9:栅格捕捉模式控制F10:极轴模式控制F11:对象追踪模式控制（用ALT#母可快速选择命令，这种方法可快捷操作大多数软件。

）二、常用CTRL ALT快捷键ALT+TK如快速选择ALT+NL线性标注ALT+VV4快速创建四个视口ALT+MUFW取轮廓Ctrl+B:栅格捕捉模式控制（F9）Ctrl+C:将选择的对象复制到剪切板上Ctrl+F:控制是否实现对象自动捕捉（F3）Ctrl+G:栅格显示模式控制（F7）Ctrl+J: 重复执行上一步命令Ctrl+K:超级链接Ctrl+N:新建图形文件Ctrl+M:打开选项对话框Ctrl+O :打开图象文件Ctrl+P :打开打印对说框Ctrl+S :保存文件Ctrl+U :极轴模式控制（F10）Ctrl+v :粘贴剪贴板上的内容Ctrl+W:对象追踪式控制（F11）Ctrl+X :剪切所选择的内容Ctrl+Y :重做Ctrl+Z :取消前一步的操作Ctrl+1 :打开特性对话框Ctrl+2 :打开图象资源管理器Ctrl+3 :打开工具选项板Ctrl+6 :打开图象数据原子Ctrl+8或QC快速计算器双击中键：显示里面所有的图像三、尺寸标注DLI:线性标注DRA半径标注DDI:直径标注DAL对齐标注DAN角度标注DCO:连续标注DCE圆心标注LE:引线标注TOL:公差标注四、捕捉快捷命令END捕捉到端点MID:捕捉到中点INT:捕捉到交点CEN捕捉到圆心QUA捕捉到象限点TAN捕捉到切点PER捕捉到垂足NOD捕捉到节点NEA捕捉到最近点五、基本快捷命令AA测量区域和周长（area）ID :指定坐标LI :指定集体（个体）的坐标AL：对齐（align）AR 阵歹U （ array）AP:加载*lsp程系AV：打开视图对话框（dsviewer）SE：打开对象自动捕捉对话框ST：打开字体设置对话框（style）SQ绘制二围面（2d solid）SP:拼音的校核（spell）SC：缩放比例（scale）SN栅格捕捉模式设置（snap）DT：文本的设置（dtext）DI：测量两点间的距离OI:插入外部对象RE更新显示RO旋转LE:引线标注ST:单行文本输入La：图层管理器六、绘图命令REC矩形A:绘圆弧B:定义块C:画圆D:尺寸资源管理器E:删除F:倒圆角G:对象组合H:填充I :插入J：对接S:拉伸T:多行文本输入WW定义块并保存到硬盘中L:直线PL:画多段线。
