2、密接式车钩装置作用原理
⑶、解钩过程
解钩过程：车辆后移，逐步释放车钩。
第十五页，共二十页。
2、密接式车钩装置作用原理
⑶、解钩过程
解钩过程：车辆不断后移，直到车钩完全脱开。
第十六页，共二十页。
2、密接式车钩装置作用原理
⑶、解钩过程
解钩完毕：两钩分开后，解钩气 缸的压缩空气迅速排出，解钩弹 簧得以复原，带动钩舌顺时针旋 手动解钩转时，只4要0用。人力而推动恢解钩复杆，到使钩舌原转 始状态，为下 次连挂做好准备。 动至开锁位置，从而实现两钩的分解。
第十七页，共二十页。
连挂过程
第十八页，共二十页。
解锁过程
气体压入
气体压入
第十九页，共二十页。
内容总结
1-钩舌。连挂过程：两车靠近，凸锥插进对方相应的凹锥孔中，此时凸锥的内侧面在 前进中推压对方的钩舌使其转动，这时解钩风缸的弹簧受压缩，钩舌旋转。连挂后：车辆 进一步移动，直至凸锥完全进入钩舌腔内，此时两车运动停止。特点：1、车钩连挂密接 后，解钩杆在弹簧拉力下，自动回到连挂位置。2、钩舌与钩舌腔相互嵌套，两车钩完全 密接。解钩过程： 活塞杆向前推并带动解钩杆，使钩舌转动至开锁位置，此时两钩即可解 开。解锁过程
第十二页，共二十页。
2、密接式车钩装置作用原理
⑶、解钩过程
解钩开始：解钩时，由司机操纵解钩阀，压缩空 气由总风管进入本车的解钩风缸，同时经解钩风 管连接器将压缩空气送入相连挂的另一辆车的解 钩风缸。
第十三页，共二十页。
2、密接式车钩装置作用原理
车钩解钩过程
⑶、解钩过程
气体压入
气体压入
解钩过程： 活塞杆向前推并带 动解钩杆，使钩舌转动至开锁位 置，此时两钩即可解开。
2、密接式车钩装置作用原理
⑶、解钩过程
解钩过程：车辆后移，逐步释放车钩。
第十五页，共二十页。
2、密接式车钩装置作用原理
⑶、解钩过程
解钩过程：车辆不断后移，直到车钩完全脱开。
第十六页，共二十页。
2、密接式车钩装置作用原理
⑶、解钩过程
解钩完毕：两钩分开后，解钩气 缸的压缩空气迅速排出，解钩弹 簧得以复原，带动钩舌顺时针旋 手动解钩转时，只4要0用。人力而推动恢解钩复杆，到使钩舌原转 始状态，为下 次连挂做好准备。 动至开锁位置，从而实现两钩的分解。
第十七页，共二十页。
连挂过程
第十八页，共二十页。
解锁过程
气体压入
气体压入
第十九页，共二十页。
内容总结
1-钩舌。连挂过程：两车靠近，凸锥插进对方相应的凹锥孔中，此时凸锥的内侧面在 前进中推压对方的钩舌使其转动，这时解钩风缸的弹簧受压缩，钩舌旋转。连挂后：车辆 进一步移动，直至凸锥完全进入钩舌腔内，此时两车运动停止。特点：1、车钩连挂密接 后，解钩杆在弹簧拉力下，自动回到连挂位置。2、钩舌与钩舌腔相互嵌套，两车钩完全 密接。解钩过程： 活塞杆向前推并带动解钩杆，使钩舌转动至开锁位置，此时两钩即可解 开。解锁过程
第十二页，共二十页。
2、密接式车钩装置作用原理
⑶、解钩过程
解钩开始：解钩时，由司机操纵解钩阀，压缩空 气由总风管进入本车的解钩风缸，同时经解钩风 管连接器将压缩空气送入相连挂的另一辆车的解 钩风缸。
第十三页，共二十页。
2、密接式车钩装置作用原理
车钩解钩过程
⑶、解钩过程
气体压入
气体压入
解钩过程： 活塞杆向前推并带 动解钩杆，使钩舌转动至开锁位 置，此时两钩即可解开。
密接式车钩原理(图)
密接式车钩原理
作用：
车钩自动连接与分解
连挂过程：
凸锥插入凹锥，凸锥压迫钩舌逆时针转动40°，并压缩解钩弹簧。
连接到位后，连接面接触，钩舌在解钩弹簧作用下复位，车钩处于闭锁状态。
解钩过程：
操作人员拉动解钩手柄，使钩舌逆时针方向转动40°至开锁位置，此时两钩即可分解
此主题相关图片如下：
-可编辑修改-
-可编辑修改-
此主题相关图片如下：
此主题相关图片如下：
-可编辑修改-
-可编辑修改
-
此主题相关图片如下：
此主题相关图片如下：
-可编辑修改-
-可编辑修改-。
车钩装置结构介绍
一 、车钩装置简介
1.车钩 4. 前从板
图1 车钩装置
2. 钩尾框 3. 钩尾销
5. 缓冲器
6. 后从板
二 、13B型上作用式车钩简介
13B型上作用式车钩装置主要由车钩 、尾销 、尾框 、从 板、缓冲器、尾框托板、冲击座、车 钩托梁 、钩提 杆、从 板 这种装配方式由于提钩杆位置置于钩 体上方 , 摘钩时钩 舌销向上提出 , 所以定义为上作用式车钩装置。 缓冲器采用ST机车缓冲器 , 是一个吸能元件 , 当车辆受 冲击时 , 可减少冲击作用力以缓和并衰减车 辆间的 冲击和 振
车钩装置结构介绍
1
车钩装置 简介
内容提要
2
13B型上作用式 车钩简介
3
13B型下作用式 车钩简介
4
13B型车钩装置使 用保养要求
5 自制小车钩
简介

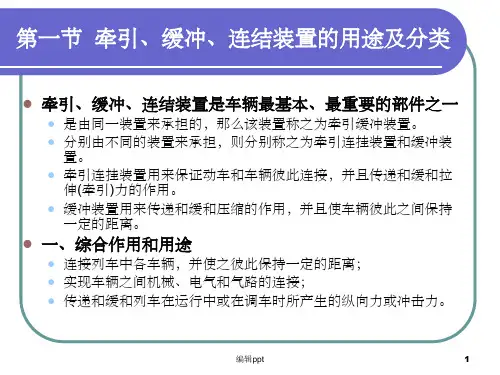

一 、车钩装置简介
车钩装置（牵引缓冲装置） 是用来连接列车中各车辆使 之彼此保持一定距离 , 并且传递和缓和列车在运行中或在 调 车时所产生的纵向力和冲击力 。车钩装置主要由车钩、缓冲 器、钩尾框、从板等零部件组成 。 图1为车钩缓冲装置的一 般结构形式 。在钩尾框内依次装有前从板、缓冲器 和后从 板, 借助钩尾销把车钩和钩尾框连成一个 整体 , 从而使车辆具有 连挂、牵引和缓冲三种功能。
四 、13B型车钩装置使用保养要求
4.检查、调整车钩水平中心线距轨面 高度应 在845~ 890mm范围内 。否则通过在钩尾框托板与中梁之间 、钩尾 框 与钩尾框托板之间、车钩托梁与冲击 座之间 增减垫 板 , 调整 车钩高度。 5.探伤检查钩舌、钩舌销、钩尾销 , 应无裂纹； 钩舌销 与钩耳间隙不得大于1mm。 6.检查钩舌内侧与钩锁铁接触面磨耗 情况 , 磨耗量不得 大于7mm。 7.检查钩尾销与销孔的间隙 , 不得大于1.5mm 。否则更换 钩尾销。
城市轨道交通车辆与结构(第四章车钩)
密接式车钩为刚性自动车钩
1、密接式车钩缓冲装置组成
该密接式车钩缓冲装置由以下五部分组成：
（1）密接式车钩：钩头凸锥，钩舌(半圆盘)。
（2）橡胶缓冲器：缓冲器壳体，前、后从板，橡胶缓冲片、牵引杆。
（3）电气连接器：连接器体，电触点，定位销，防尘盖，定位孔。
（4）风管连接器：总风管连接器，制动管连接器，解钩风管连接器。
编辑ppt
24
2、车钩闭锁、分解工作原理
连挂准备位
钩锁弹簧处于松弛状态。钩头中的钩锁杆轴线平行于车钩的 轴线，钩锁杆的连接销中心与钩舌中心销连接线垂直于车钩 的轴线。
1—钩舌； 2—钩锁杆； 3—钩锁弹簧； 4—壳体； 5—凹锥孔； 6—心轴； 7—钩嘴
编辑ppt
25
连挂闭锁位
连挂过程：
原处于连挂准备位的两钩相互接近并碰撞，在钩头 前端的锥形喇叭口引导下彼此精确地对中心；
编辑ppt
20
半永久车钩连接装置图
1—双向作用环弹簧牵引杆； 2—套筒式联轴节； 3—电气连接盒； 4—刚性牵引杆； 5—支撑； 6—钩尾冲击座： 7—气路连接管
编辑ppt
21
三、全自动Scharfenberg型密接式车钩缓冲装置
编辑ppt
22
1、钩头结构
钩头壳体
为焊接件，它由两部分组成，前面为一带有锥体和喇叭口的突出件，后面为 连接法兰。
自动车钩则不需要人参与就能实现连接。我国铁路和城市轨道车辆均采用 自动车钩。
自动车钩可分为两种基本类型： （1）非刚性车钩
非刚性车钩允许两个相连接的车钩钩体在垂直方向上有相对位移。 当两个车钩的纵轴线存在高度差时，两个钩呈阶梯形状，并且各自保持水
平位置。由于钩体的尾端相当于销接，这就保证了车钩在水平面内的位移。
城市轨道交通车辆及操作单元4 车辆连接装置
单元4 车辆连接装置
城市轨道交通车辆及操作
(2) 救援列车实施车钩联挂的具体操作如下：
救援列车从故障列车后面来，司机室定义如下：C1：故障车前端当前司机室； C2：故障车后端非当前司机室；C3：救援车前端当前司机室；C4：救援车后端非当 前司机室.
将C1车的模式开关MS和司机钥匙置于“OFF”位。故障列车处于紧急制动状态， C2车的模式开关MS和司机钥匙置于“OFF”位。当两列车联挂在一起时，只有一个 司机室激活，否则紧急制动不会缓解。
单元4 车辆连接装置
城市轨道交通车辆及操作
刚性车钩不允许两联挂车钩存在相对位移，如果在车辆联挂之前两车钩的纵向轴线高度 已有偏差，那么在联挂后，两车钩的轴线处在同一条直线上并呈倾斜状态。两车钩钩体 的尾端具有完全的铰接，这保证了两联挂车辆之间可以具有相对的水平和垂向角位移。
单元4 车辆连接装置
图4-3（a） 刚性车钩
单元4 车辆连接装置
城市轨道交通车辆及操作
密接式车钩在两联挂车够高度有偏差，以及在有坡度线路和曲线上都能安全地联 挂；两车钩联挂后，钩头接触面之间不允许在水平和垂向的相对移动，且钩头接 触面的纵向间隙应限制在很小的范围内。 密接式车钩按照牵引联挂装置的连接方式，可分为全自动车钩、半自动车钩和半 永久牵引杆三种。
单元4 车辆连接装置
城市轨道交通车辆及操作
③ 钩舌 钩舌呈不规则几何形状，设有供连接时定位和供解钩气缸活塞杆作用的凸舌以及 钩锁连接杆的定位槽、钩嘴等，是车钩实现动作的关键零件。
④ 钩锁连接杆 钩锁连接杆在钩锁弹簧拉力作用F使车钩连接可靠。
单元4 车辆连接装置
城市轨道交通车辆及操作
⑤ 钩舌定位杆 钩舌定位杆上设有两个定位凸缘，使钩舌定位在待挂或解钩状态。 ⑥ 定位杆顶块 定位杆顶块可以在联挂时顶动钩舌定位杆实现两钩的联挂。
城市轨道交通车辆及操作
(2) 救援列车实施车钩联挂的具体操作如下：
救援列车从故障列车后面来，司机室定义如下：C1：故障车前端当前司机室； C2：故障车后端非当前司机室；C3：救援车前端当前司机室；C4：救援车后端非当 前司机室.
将C1车的模式开关MS和司机钥匙置于“OFF”位。故障列车处于紧急制动状态， C2车的模式开关MS和司机钥匙置于“OFF”位。当两列车联挂在一起时，只有一个 司机室激活，否则紧急制动不会缓解。
单元4 车辆连接装置
城市轨道交通车辆及操作
刚性车钩不允许两联挂车钩存在相对位移，如果在车辆联挂之前两车钩的纵向轴线高度 已有偏差，那么在联挂后，两车钩的轴线处在同一条直线上并呈倾斜状态。两车钩钩体 的尾端具有完全的铰接，这保证了两联挂车辆之间可以具有相对的水平和垂向角位移。
单元4 车辆连接装置
图4-3（a） 刚性车钩
单元4 车辆连接装置
城市轨道交通车辆及操作
密接式车钩在两联挂车够高度有偏差，以及在有坡度线路和曲线上都能安全地联 挂；两车钩联挂后，钩头接触面之间不允许在水平和垂向的相对移动，且钩头接 触面的纵向间隙应限制在很小的范围内。 密接式车钩按照牵引联挂装置的连接方式，可分为全自动车钩、半自动车钩和半 永久牵引杆三种。
单元4 车辆连接装置
城市轨道交通车辆及操作
③ 钩舌 钩舌呈不规则几何形状，设有供连接时定位和供解钩气缸活塞杆作用的凸舌以及 钩锁连接杆的定位槽、钩嘴等，是车钩实现动作的关键零件。
④ 钩锁连接杆 钩锁连接杆在钩锁弹簧拉力作用F使车钩连接可靠。
单元4 车辆连接装置
城市轨道交通车辆及操作
⑤ 钩舌定位杆 钩舌定位杆上设有两个定位凸缘，使钩舌定位在待挂或解钩状态。 ⑥ 定位杆顶块 定位杆顶块可以在联挂时顶动钩舌定位杆实现两钩的联挂。

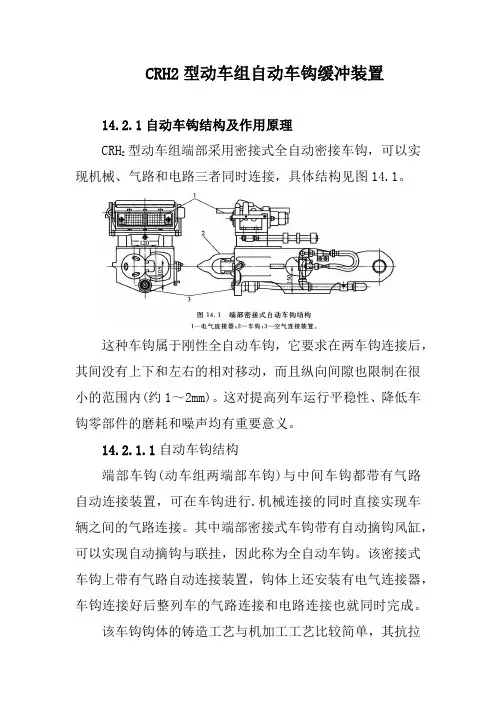

CRH2型动车组自动车钩缓冲装置
