[QC]提高剪力墙垂直度合格率

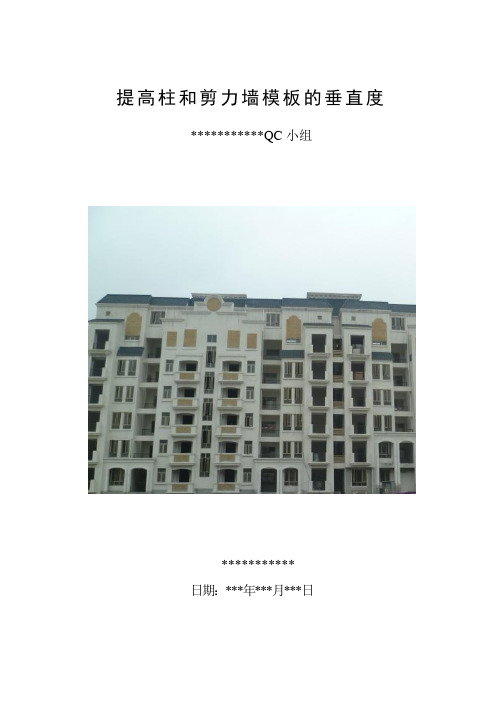

提高柱和剪力墙模板的垂直度***********QC小组***********日期：***年***月***日提高柱和剪力墙模板的垂直度一、工程概况***********新城项目位于中山市火炬开发区，博爱路以北，景观路以西，华佗山公园以东。

项目用地415096.1平方米，建设用地390040.1平方米，总建筑面积约108万平方米。

将规划建设为集酒店、商业、学校等为一体的综合性居住小区。

分八期开发。

场地南北低中间高，西边高东边低，场地高差约40m，场地地形复杂。

其中一期工程拟建47栋三至四层的别墅群（含一层地下室），5栋六层的花园洋房（含一层地下室），1栋十一层的酒店以及三层的会所、三层的商业建筑群等，总建筑面积约10万㎡。

由我公司施工总承包，一期工程于2011年6月1日开工，计划在2012年1月30日完工。

二、QC小组情况本小组于2011年10月11日成立，同时登记注册。

QC小组成员分别由项目部领导、技术人员组成，平均接受TQC教育时间为40小时，详细情况见表1所示。

QC小组概况表表1小组名称***********QC小组成立时间2011-10-11 注册时间2011-10-11 注册号DBJS-10-11 小组类型攻关型活动时间2011.10.11-2011.11.10课题名称提高柱和剪力墙模板的垂直度序号姓名性别年龄文化职务接受教育时间（小时）分工出勤率1 *** 技术负责人40 组长100%2 *** 项目经理40 副组长100%3 *** 工程部部长40 副组长100%4 *** 安质部部长40 组员100%5 *** 资料员40 组员100%6 *** 技术员40 组员100%7 *** 技术员40 组员100%8 *** 技术员40 组员100%9 *** 技术员40 组员100%三、选题理由***********新城一期是我公司规模较大，集商业、住宅、教育为一体的大型重点项目之一。

争创品牌工程，对公司拓展中山建筑市场，更好树立电白建设集团形象是十分重要的。

提高剪力墙施工缝施工质量验收合格率广厦建设集团有限责任公司 余杭智能电网产业基地QC 小组1　工程概况余杭智能电网产业基地项目B 区块项目位于杭州未来科技城永乐地块，总建筑面积23300㎡，由1#厂房和2#厂房组成。

其中1#厂房为框剪结构，地下1层，地上 5 层，建筑高度 23.7 m ；2 #厂房为单层钢结构体系，地上 1 层，建筑高度 34.2 m 。

本工程由国网浙江杭州市余杭区供电有限公司投资建设，浙江恒欣建筑设计股份有限公司设计，广厦建设集团有限责任公司施工。

质量目标为浙江省建筑工程“钱江杯”优质工程奖。

二、小组简介　1、本QC 小组成立于2017年7月1日，由项目部骨干和作业班组组成，项目经理王一芳担任组长，该小组曾参与多项省、市级优质工程施工，施工经验丰富，小组成员均经TQC 培训60课时以上并全部考核合格，本次课题活动时间为2017年7月1日—2017年12月20日。

小组概况及成员简介表小组名称广厦建设集团有限责任公司余杭智能电网产业基地QC 小组课题名称提高剪力墙施工缝施工质量验收合格率小组注册号GSJS-QC-2017-003小组成立时间2017年7月1日课题注册号GSJS-QC-2017-003-001小组人数8活动日期2017.7.1 - 2017.12.20 共8次活动课题类型现场型序号姓 名性别年龄学历职 务职称组内职责受TQC 教育(h)1王一芳男42本科项目经理工程师组长752何志松男45本科业主经理工程师副组长753倪国洪男30本科技术负责人工程师方案制定成果整理754郭文飞男49大专施工总负责助工现场检查605张荣华男54大专土建工长助工现场实施606卢鑫飞男28大专木工班长技术员现场检查607余杭杰男29大专泥工班长施工员现场实施608吴毅革男42本科业主项目组长工程师现场检查60制表人:倪国洪 时间:2017年7月1日2、活动计划QC 小组活动计划表）制表人:倪国洪时间:2017年7月2日三、课题选择（1）选题理由选题理由一：剪力墙施工缝容易出现接缝不平整、夹渣、渗漏、蜂窝等较常见的建筑质量问题。

提高剪力墙施工缝施工质量验收合格率广厦建设集团有限责任公司 余杭智能电网产业基地QC 小组1　工程概况余杭智能电网产业基地项目B 区块项目位于杭州未来科技城永乐地块，总建筑面积23300㎡，由1#厂房和2#厂房组成。

其中1#厂房为框剪结构，地下1层，地上 5 层，建筑高度 23.7 m ；2 #厂房为单层钢结构体系，地上 1 层，建筑高度 34.2 m 。

本工程由国网浙江杭州市余杭区供电有限公司投资建设，浙江恒欣建筑设计股份有限公司设计，广厦建设集团有限责任公司施工。

质量目标为浙江省建筑工程“钱江杯”优质工程奖。

二、小组简介　1、本QC 小组成立于2017年7月1日，由项目部骨干和作业班组组成，项目经理王一芳担任组长，该小组曾参与多项省、市级优质工程施工，施工经验丰富，小组成员均经TQC 培训60课时以上并全部考核合格，本次课题活动时间为2017年7月1日—2017年12月20日。

小组概况及成员简介表小组名称广厦建设集团有限责任公司余杭智能电网产业基地QC 小组课题名称提高剪力墙施工缝施工质量验收合格率小组注册号GSJS-QC-2017-003小组成立时间2017年7月1日课题注册号GSJS-QC-2017-003-001小组人数8活动日期2017.7.1 - 2017.12.20 共8次活动课题类型现场型序号姓 名性别年龄学历职 务职称组内职责受TQC 教育(h)1王一芳男42本科项目经理工程师组长752何志松男45本科业主经理工程师副组长753倪国洪男30本科技术负责人工程师方案制定成果整理754郭文飞男49大专施工总负责助工现场检查605张荣华男54大专土建工长助工现场实施606卢鑫飞男28大专木工班长技术员现场检查607余杭杰男29大专泥工班长施工员现场实施608吴毅革男42本科业主项目组长工程师现场检查60制表人:倪国洪 时间:2017年7月1日2、活动计划QC 小组活动计划表）制表人:倪国洪时间:2017年7月2日三、课题选择（1）选题理由选题理由一：剪力墙施工缝容易出现接缝不平整、夹渣、渗漏、蜂窝等较常见的建筑质量问题。

QC成果提高剪力墙阴阳角成型质量合格率在建筑工程中，剪力墙阴阳角的成型质量直接影响着建筑物的整体美观和结构稳定性。

然而，在实际施工过程中，由于多种因素的影响，剪力墙阴阳角的成型质量往往难以达到理想的合格率，给工程质量带来了一定的隐患。

为了解决这一问题，我们成立了 QC 小组，通过一系列的活动和措施，成功提高了剪力墙阴阳角成型质量的合格率。

一、工程概况本工程为_____住宅小区，总建筑面积为_____平方米，由_____栋高层住宅楼组成。

剪力墙结构是本工程的主要结构形式之一，剪力墙阴阳角数量众多，其成型质量的好坏直接关系到整个工程的质量和外观效果。

二、小组简介为了提高剪力墙阴阳角成型质量合格率，我们成立了 QC 小组。

小组成员由项目经理、技术负责人、质量检查员、施工员和班组长等组成，具有丰富的施工经验和专业知识。

小组的活动宗旨是“提高质量，降低成本，创造效益”。

三、选题理由1、剪力墙阴阳角的成型质量是衡量工程质量的重要指标之一，直接影响建筑物的外观和使用功能。

2、提高剪力墙阴阳角成型质量合格率，可以减少后期修补和返工的工作量，降低施工成本。

3、本工程为重点工程，对工程质量要求较高，提高剪力墙阴阳角成型质量合格率有助于提升企业的形象和市场竞争力。

四、现状调查我们对已施工完成的部分剪力墙阴阳角进行了质量检查，共检查了_____个点，其中合格点为_____个，不合格点为_____个，合格率为_____%。

通过对不合格点进行分析，我们发现主要存在以下问题：1、阴阳角不垂直，偏差较大。

2、阴阳角表面不平整，存在凹凸现象。

3、阴阳角线条不顺直，影响美观。

4、阴阳角混凝土存在蜂窝、麻面等质量缺陷。

五、目标设定根据现状调查的结果，结合工程的质量要求和实际情况，我们将本次 QC 活动的目标设定为：将剪力墙阴阳角成型质量合格率提高到_____%以上。

六、原因分析针对现状调查中发现的问题，我们运用头脑风暴法，从人员、材料、设备、方法和环境等方面进行了原因分析，并绘制了因果图。

提高剪力墙混凝土结构施工质量合格率QC小组名称：单位名称：发表人：时间：年月提高剪力墙混凝土结构施工质量合格率一、工程概况世贸国际工程位于河南省，共计5栋主楼为住宅，另设有商务会所、幼儿园等附属建筑。

小区地下室整体连通设计，平时为汽车库，战时为人防。

建筑概况：本工程建筑用地面积2.57万平方米，总建筑面积126987.132㎡，其中地下建筑面积36987.972㎡，地上建筑面积90008.34㎡。

主楼建筑设计高度为79.8m。

1-3#楼地下2层，地上26层；4#楼地下2层，地上25层；5#楼地下1层，地上26层；1#、2#、5#楼层高为2.95 m,4#楼为3m, 5#楼为3.1m。

结构概况：本工程主楼均采用CFG桩加筏板基础，车库基础为筏板基础加柱墩，地下车库为框剪结构，主楼为剪力墙结构。

本工程结构剪力墙数量较多，争创河南省“商鼎杯”。

如何控制好剪力墙结构模板安装，确保砼的成型质量为本工程施工控制的重点及难点。

二、QC小组简介项目部承建的世贸国际工程于2011年11月14日开工，针对工程的实际特点与难点，项目部开工伊始就成立了以项目总工为首的质量管理小组，积极开展QC活动，进行全面质量管理和重点质量控制，受到甲方、质监站、监理等单位的好评，并取得了较好的经济效益和社会效益。

项目部QC小组是由具有三年以上施工经验的专业技术人员和生产骨干组成。

小组本着以确保实现结构“商鼎杯”，以“在建工程一次验收合格率100%，分部分项工程合格率100%，顾客满意率90%以上”为质量目标开展活动。

为确保创优工程的顺利实现，项目针对结构剪力墙施工质量专项攻关，并于2012年3月1日成立了“提高剪力墙混凝土结构施工质量合格率QC小组”。

表1 QC小组简介表2 QC小组成员一览表制表人：赵建国 2012年3月三、活动制度1.建立健全项目部质量管理体系，明确管理职责，严格执行标准、规范以及集团公司质量、环境、职业安全健康管理体系中关于质量管理的相关要求。

提高剪力墙垂直度和平整度、争创优质结构工程浙江省一建建设集团有限公司谷丰大厦工程项目部QC小组一、工程概况谷丰大厦工程项目位于杭州市滨江区浦沿街道，东冠路以南，明德路以西，本项目为一幢高层公共建筑，由杭州市滨江区浦沿街道浦联村经济合作社投资建设，总建筑面积52492m2，工程于20XX年7月3日开工，计划在20XX年7月4日竣工，具体建筑特征如下:1、成员组成情况表1 QC小组概况表2、小组活动情况表2 QC小组活动情况统计三、选题理由谷丰大厦工程是我公司层数较高的重点项目之一，争创品牌工程，更好树立“浙江一建”形象是十分重要的。

在建筑施工中，确保剪力墙结构的垂直度和平整度难度较大，而且又是争创优质结构工程所必须的工作。

本课题的研究是可行的:（1）、本项目是公司确定创优的重点工程之一。

（2）、公司在杭州等地具有多年创优的施工经验，为工地创优提供了技术上的保证。

项目经理争创品牌的意识强，项目部成员创优积极性高，是本课题得以研究的关键。

四、现状调查我们对3层以下结构的剪力墙垂直度和平整度进行了实测实量，结果垂直度和平整度的合格率达不到优良要求，合格率仅为75%（按高层建筑大模控制），检查结果见表3。

剪力墙混凝土垂直度和平整度实测统计表表3在实测实量中，我们对50个不合格点和影响感观质量的因素进行了分类统计，统计结果见表4，根据统计结果绘制出剪力墙垂直度和平整度影响因素排列图（见图1）。

从以上图表的质量情况分析可以看出，剪力墙垂直度和平整度差主要表现在三个方面:模板表面不平整、模板材料质量差和模板加固材料质量问题。

剪力墙垂直度和平整度影响因素统计表表4合计50 1004图 1. 剪力墙垂直度和平整度影响因素排列图五、确定目标质本公司的管理方针、管理目标和发展规划要求量本公司质量目标:确保“西湖杯”，争创“钱江目杯”标六、原因分析为此，项目部QC小组成员专门召开了专题会议，对存在的问题进行了全面的分析和研究，从人、机、料、法四个方面对引起剪力墙垂直度和平整度合格率偏低的现状进行了全面分析，对各个因素进行了汇总整理，汇总结果参见因果图（见图1）。

QC成果提高剪力墙柱层高垂直度一次合格率在建筑施工中，剪力墙柱的层高垂直度是一个至关重要的质量指标。

它不仅影响着建筑物的外观美观，更关系到结构的安全性和稳定性。

然而，在实际施工过程中，由于多种因素的影响，剪力墙柱层高垂直度的一次合格率往往难以达到理想水平。

为了提高这一指标，我们开展了一项 QC 活动，并取得了显著的成果。

一、工程概况本工程为_____，总建筑面积为_____平方米，由_____栋高层住宅组成。

剪力墙结构，地下_____层，地上_____层。

二、小组简介我们的QC 小组由项目经理、技术负责人、质量员、施工员等组成，小组成员均具有丰富的施工经验和专业知识。

小组的活动宗旨是“提高剪力墙柱层高垂直度一次合格率，确保工程质量”。

三、选题理由1、剪力墙柱层高垂直度是衡量建筑物质量的重要指标之一，如果垂直度偏差过大，不仅会影响建筑物的外观，还可能导致结构受力不均，影响结构的安全性和稳定性。

2、本工程为重点工程，质量要求高，业主对剪力墙柱层高垂直度的一次合格率提出了严格的要求。

3、在以往类似工程的施工中，剪力墙柱层高垂直度的一次合格率较低，平均仅为_____%，需要采取有效的措施进行改进。

四、现状调查为了了解剪力墙柱层高垂直度的现状，我们对已施工的_____层剪力墙柱进行了调查，共检查了_____个点，其中合格点为_____个，不合格点为_____个，一次合格率为_____%。

对不合格点进行统计分析，发现主要问题有以下几个方面：1、模板安装偏差：由于模板拼接不严密、支撑不牢固等原因，导致模板在混凝土浇筑过程中发生变形，从而影响剪力墙柱的垂直度。

2、混凝土浇筑不均匀：在混凝土浇筑过程中，由于浇筑顺序不合理、振捣不充分等原因，导致混凝土对模板的侧压力不均匀，从而影响剪力墙柱的垂直度。

3、测量误差：由于测量仪器精度不够、测量方法不正确等原因，导致测量结果不准确，从而影响剪力墙柱的垂直度。

4、施工人员操作不规范：部分施工人员质量意识淡薄，在施工过程中未严格按照施工工艺和操作规程进行操作，从而影响剪力墙柱的垂直度。
