实用的太阳能充电控制原理图

pwm太阳能控制器原理太阳能控制器是太阳能电池板与电池之间的接口设备，它的主要功能是控制太阳能电池板对电池的充电过程，以保护电池免受过充电或过放电的损害。

pwm太阳能控制器是一种常见的太阳能控制器，它采用了脉宽调制（Pulse Width Modulation）的工作原理。

pwm太阳能控制器通过控制充电电流的开关频率和占空比来实现对电池的恒流充电。

当太阳能电池板的输出电压高于电池的充电电压时，pwm控制器会将电池与太阳能电池板之间的连接断开，防止过充电。

当太阳能电池板的输出电压低于电池的充电电压时，pwm控制器会将电池与太阳能电池板之间的连接闭合，实现充电。

具体来说，pwm太阳能控制器通过一个内部的pwm调制器来生成一个固定频率的方波信号，这个方波信号的占空比则通过控制器内部的电路进行调整。

当太阳能电池板的输出电压高于电池的充电电压时，pwm控制器会将方波信号的占空比调整为0，使得电池与太阳能电池板之间的连接断开，停止充电。

当太阳能电池板的输出电压低于电池的充电电压时，pwm控制器会将方波信号的占空比调整为100%，使得电池与太阳能电池板之间的连接闭合，实现充电。

在太阳能电池板的输出电压与电池的充电电压之间，pwm控制器会通过调整方波信号的占空比来控制充电电流的大小，从而实现对电池的恒流充电。

pwm太阳能控制器还具有其他一些功能，比如过压保护、过放电保护和过流保护等。

过压保护可以防止充电电压超过设定值，避免电池过充电；过放电保护可以防止电池电压低于设定值，避免电池过放电；过流保护可以防止充电电流超过设定值，保护电池和太阳能电池板。

总结起来，pwm太阳能控制器通过控制充电电流的开关频率和占空比来控制太阳能电池板对电池的充电，实现对电池的恒流充电。

它的工作原理是通过调整方波信号的占空比来控制充电电流的大小，从而达到保护电池的目的。

此外，pwm太阳能控制器还具有过压保护、过放电保护和过流保护等功能，以确保电池的安全运行和延长电池的使用寿命。

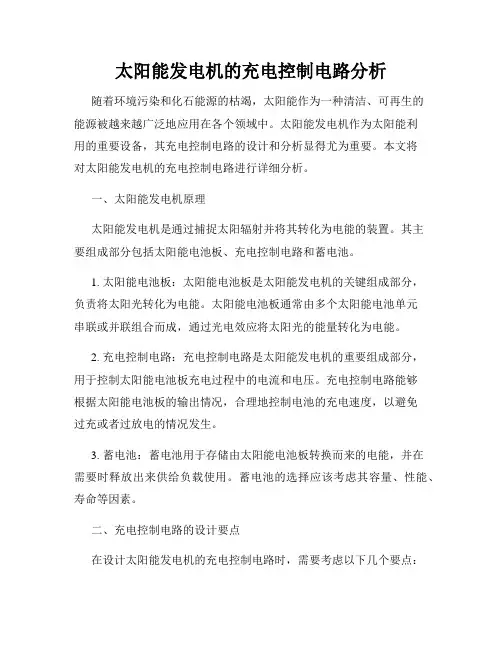

太阳能发电机的充电控制电路分析随着环境污染和化石能源的枯竭，太阳能作为一种清洁、可再生的能源被越来越广泛地应用在各个领域中。

太阳能发电机作为太阳能利用的重要设备，其充电控制电路的设计和分析显得尤为重要。

本文将对太阳能发电机的充电控制电路进行详细分析。

一、太阳能发电机原理太阳能发电机是通过捕捉太阳辐射并将其转化为电能的装置。

其主要组成部分包括太阳能电池板、充电控制电路和蓄电池。

1. 太阳能电池板：太阳能电池板是太阳能发电机的关键组成部分，负责将太阳光转化为电能。

太阳能电池板通常由多个太阳能电池单元串联或并联组合而成，通过光电效应将太阳光的能量转化为电能。

2. 充电控制电路：充电控制电路是太阳能发电机的重要组成部分，用于控制太阳能电池板充电过程中的电流和电压。

充电控制电路能够根据太阳能电池板的输出情况，合理地控制电池的充电速度，以避免过充或者过放电的情况发生。

3. 蓄电池：蓄电池用于存储由太阳能电池板转换而来的电能，并在需要时释放出来供给负载使用。

蓄电池的选择应该考虑其容量、性能、寿命等因素。

二、充电控制电路的设计要点在设计太阳能发电机的充电控制电路时，需要考虑以下几个要点：1. 充电状态检测：设计一个可靠的充电状态检测电路，可以准确地检测到电池的充电状态，以避免过充或过放电的情况发生。

常见的充电状态检测方法包括电压比较法、电流检测法等。

2. 充电电流控制：通过控制充电电流来实现对电池的充电控制。

可以采用稳压充电或恒流充电等方式进行充电电流的控制，以保证充电效率和电池寿命。

3. 充电电压控制：通过控制充电电压来实现对电池的充电控制。

根据电池的特性和厂家的要求，合理地调整充电电压，以避免充电过程中电池过热或容量损失。

4. 充电保护功能：设计充电控制电路时，需要考虑充电过程中的安全问题，例如过充保护、过放保护、过电流保护等功能的设计，以确保电池的安全运行。

三、太阳能发电机的充电控制电路实例以下是一个太阳能发电机的充电控制电路的示例：[图示]该电路由太阳能电池板、充电控制器和蓄电池组成。

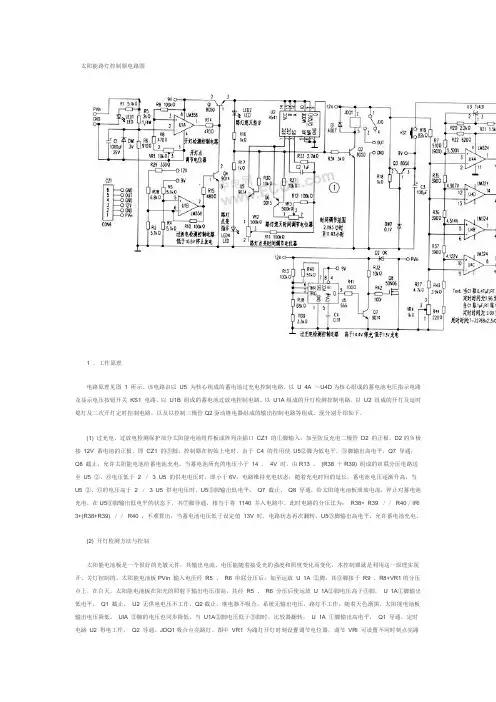

太阳能路灯控制器电路图1 ．工作原理电路原理见图 1 所示。

该电路由以U5 为核心组成的蓄电池过充电控制电路、以U 4A ～U4D为核心组成的蓄电池电压指示电路及显示电压按钮开关KS1 电路、以U1B 组成的蓄电池过放电控制电路、以U1A组成的开灯检测控制电路、以U2 组成的开灯及延时熄灯及二次开灯定时控制电路，以及以控制三极管Q2驱动继电器组成的输出控制电路等组成。

现分别介绍如下。

(1) 过充电、过放电检测保护部分太阳能电池组件板或阵列由插口CZ1 的①脚输入，加至防反充电二极管D2 的正极．D2的负极接12V 蓄电池的正极，即CZ1 的③脚。

控制器在初始上电时，由于C4 的作用使U5②脚为低电平，③脚输出高电平，Q7 导通；Q8 截止，允许太阳能电池给蓄电池充电。

当蓄电池所充的电压小于14 ．4V 时，由R13 、(R38 十R39) 组成的串联分压电路送至U5 ②、⑥电压低于 2 ／ 3 U5 的供电电压时，即小于6V，电路维持充电状态；随着充电时间的延长，蓄电池电压逐渐升高，当U5 ②、⑥的电压高于2 ／3 U5 供电电压时，U5③脚输出低电平，Q7 截止、Q8 导通，给太阳能电池板泄放电流，停止对蓄电池充电。

在U5③脚输出低电平的状态下，其⑦脚导通，相当于将1140 并入电路中。

此时电路的分压比为：R38+ R39 ／／R40／IRl 3+(R38+R39) ／／R40 ，不难算出，当蓄电池电压低于设定值13V 时．电路状态再次翻转，U5③脚输出高电平，允许蓄电池充电。

(2) 开灯检测方法与控制太阳能电池板是一个很好的光敏元件，其输出电流、电压能随着接受光的强度和照度变化而变化，本控制器就是利用这一原理实现开、关灯控制的。

太阳能电池板PVin 输入电压经R5 、R6 串联分压后；加至运放U 1A ②脚，其③脚接于R9 、R8+VR1的分压点上。

在白天，太阳能电池板在阳光的照射下输出电压很高，其经R5 、R6 分压后使运放U 1A②脚电压高于③脚，U 1A①脚输出低电平，Q1 截止，U2 无供电电压不工作，Q2截止，继电器不吸合，系统无输出电压，路灯不工作。

太阳能控制器工作原理--光伏发电技术实验二太阳能控制器工作原理实验一、实验目的（1）了解太阳能充电控制器的工作原理；（2）认识太阳能电池板是如何给蓄电池充电；（3）掌握太阳能充电控制器的工作模式；二、实验仪器1、太阳能电池板2、光源3、HBSC5I 太阳能充电控制器4、蓄电池5、电压表6、电流表7、连接线8、LED 灯三、实验原理太阳能控制器的作用是控制整个系统的工作状态，并对蓄电池起到过充电保护、过放电保护的作用。

在温差较大的地方，合格的控制器还应具备温度补偿的功能。

1. 太阳能控制器原理图3 太阳能工作原理图主要是通过MCU 电脑主控器来对整个充电控制器来进行控制。

它可以实时的监测光电池电压和蓄电池电压，以及工作环境的温度。

然后再发出MOSFET 功率开关管的PWM 驱动信号，对开关管的通断实施控制。

它可以实现防止过充、过放、短路过载保护、反接保护、雷电保护以及温度补偿功能。

2. 太阳能充电控制器使用说明充电及超压指示：当系统连接正常，且有阳光照射到光电池板时，充电指示灯为绿色常亮，表示系统充电电路正常；当充电指示灯出现绿色闪烁时，说明系统过电压，蓄电池开路，检查蓄电池是否连接可靠，或充电电路损坏。

充电过程使用了PWM 方式，如果发生过放动作，充电先要达到提升充电电压并保持10分钟，而后降到直充电压保持10分钟，以激活蓄电池，避免硫化结晶，最后降到浮充电压。

如果没有发生过放，将不会有提升充电方式，以防止蓄电池失水。

这些自动控制过程将使蓄电池达到最佳充电效果并保证或延长其使用寿命。

蓄电池状态指示：蓄电池电压在正常范围时，状态指示灯为绿色常亮；充满后状态指示灯为绿色慢闪；当电池电压降到欠压时状态指示灯变为橙黄色；当蓄电池电压继续降低到过放电压时，状态指示灯变为红色，此时控制器将直接关闭输出，提醒用户及时补充电能。

当电池电压恢复到正常工作范围内时，将自动使输出开通，状态指示灯变为绿色。

负载指示：当负载开通时，负载指示灯常亮。

河北pwm太阳能充电控制器工作原理
PWM太阳能充电控制器是一种用于太阳能充电系统中的控制器。

其工作原理是利用PWM技术（脉宽调制技术）来控制太阳能电池板的输出功率，以达到最佳的充电效果。

PWM太阳能充电控制器有多种工作模式，包括充电模式、放电模式、过载保护模式和过放电保护模式等。

在充电模式下，控制器会根据电池电压和充电电流来调节太阳能电池板的输出功率，以保证电池的正常充电并避免过充。

在放电模式下，控制器会根据电池电压和负载电流来调节太阳能电池板的输出功率，以保证负载正常工作并避免过放电。

此外，PWM太阳能充电控制器还具有过载保护和过放电保护功能。

当负载电流超出控制器的额定值时，控制器会自动切断太阳能电池板的输出，避免过载损坏电池和负载。

当电池电压超出控制器的额定值时，控制器会自动切断负载电路，避免过放电损坏电池。

综上所述，PWM太阳能充电控制器通过PWM技术和多种工作模式来控制太阳能充电系统的输出功率和保护电池和负载，是太阳能充电系统中不可缺少的重要组成部分。

- 1 -。

河北pwm太阳能充电控制器工作原理
河北PWM太阳能充电控制器是一种用于太阳能充电系统的电子设备，其主要功能是控制太阳能电池板的输出电压和电流，以保证电池的安全充电和延长电池的使用寿命。

该控制器采用PWM（脉宽调制）技术，通过对太阳能电池板输出电压和电流进行调节，使其始终保持在最佳充电状态。

具体来说，当太阳能电池板输出电压低于电池需要的电压时，控制器会增加输出电压，以保证电池能够充满电；当太阳能电池板输出电压高于电池需要的电压时，控制器会减少输出电压，以避免电池过充而损坏。

该控制器还具有过充保护、过放保护、短路保护等多种保护功能，可以有效地保护太阳能电池板和电池不受损坏。

河北PWM太阳能充电控制器是一种高效、可靠的太阳能充电系统控制设备，其采用PWM技术，可以精确地控制太阳能电池板的输出电压和电流，保证电池的安全充电和延长电池的使用寿命。

同时，该控制器还具有多种保护功能，可以有效地保护太阳能电池板和电池不受损坏。

太阳能充放电控制器电路图文分析太阳能控制器最主要功能是实现铅酸蓄电池的充放电保护。

下图是一12V蓄电池充放电保护电路的结构原理图。

系统主要由蓄电池充放电回路、充电比较电路、放电比较电路、充电控制电路、放电控制电路、稳压电路模块组成。

图3.21蓄电池充放电保护电路1. 蓄电池充放电回路蓄电池充放电回路由太阳能电池组件、保险丝、蓄电池及继电器组成。

如图3.29所示，当继电器J1加正向电压，则J1-1开关与蓄电池导通，实现12V蓄电池的充电。

如果继电器J1无正向电压，则J1-1开关与电阻R1及LED1导通，不给蓄电池充电，LED1指示灯点亮，表示不充电。

2. 充电比较器电路蓄电池充电比较电路由R2、PR1、比较器A1、R7、ZD1、R6组成。

该电路是一个正向迟滞比较电路。

其中比较器LM393采用单电源接线方式，输出U OH=8V（LM317稳压电路输出8V），U OL=0V；R7为反馈电阻；蓄电池电压变化信号通过R2电阻接入A1同相端；电阻R2及可调电阻RP1构成蓄电池电压采集电路；反相端链接到基准电路，电压为6.2V。

当蓄电池充电电压达到13.5V时，比较器A1的7号管脚输出高电平，通过充电控制电路关闭充电回路；当蓄电池不断的被使用，电压降低到13.1V时，比较器A1的7号管脚输出低电平，蓄电池充电电路被导通。

实现蓄电池过充保护功能。

3. 放电比较器电路蓄电池放电比较电路由R3、PR2、比较器A2、R8、ZD1、R6组成。

该电路也是一个正向迟滞比较电路。

R8为比较电路的反馈电阻；蓄电池电压变化信号通过R3电阻接入A2同相端；电阻R2及可调电阻RP1构成蓄电池电压采集电路；反相端链接到基准电路，电压为6.2V。

当蓄电池通过放电后，电压降低到10.8V时，比较器A2的1号管脚输出低电平，通过放电控制电路关闭放电回路（断开J2-1开关）；当蓄电池电压上升到12.1V时，比较器A2的1号管脚输出高电平，通过放电控制电路导通放电回路（闭合J2-1开关），表示蓄电池可以放电。

简易太阳能充放电控制器原理图一、电路结构电路如附图所示。

双电压比较器LM393两个反相输入端②脚和⑥脚连接在一起，并由稳压管ZD1提供6.2V的基准电压做比较电压，两个输出端①脚和⑦脚分别接反馈电阻，将部分输出信号反馈到同相输入端③脚和⑤脚，这样就把双电压比较器变成了双迟滞电压比较器，可使电路在比较电压的临界点附近不会产生振荡。

R1、RP1、C1、A1、Q1、Q2和J1组成过充电压检测比较控制电路；R3、RP2、C2、A2、Q3、Q4和J2组成过放电压检测比较控制电路。

电位器RP1和RP2起调节设定过充、过放电压的作用。

可调三端稳压器LM371提供给LM393稳定的８Ｖ工作电压。

被充电电池为12V65Ah全密封免维护铅酸蓄电池；太阳电池用一块40W硅太阳电池组件，在标准光照下输出17V、2.3A左右的直流工作电压和电流；D1是防反充二极管，防止硅太阳电池在太阳光较弱时成为耗电器。

二、工作原理当太阳光照射的时候，硅太阳电池组件产生的直流电流经过Ｊ１－１常闭触点和Ｒ１，使ＬＥＤ１发光，等待对蓄电池进行充电；Ｋ闭合，三端稳压器输出８Ｖ电压，电路开始工作，过充电压检测比较控制电路和过放电压检测比较控制电路同时对蓄电池端电压进行检测比较。

当蓄电池端电压小于预先设定的过充电压值时，Ａ１的⑥脚电位高于⑤脚电位，⑦脚输出低电位使Ｑ１截止，Ｑ２导通，ＬＥＤ２发光指示充电，Ｊ１动作，其接点Ｊ１－１转换位置，硅太阳电池组件通过Ｄ１对蓄电池充电。

蓄电池逐渐被充满，当其端电压大于预先设定的过充电压值时，Ａ１的⑥脚电位低于⑤脚电位，⑦脚输出高电位使Ｑ１导通，Ｑ２截止，ＬＥＤ２熄灭，Ｊ１释放，Ｊ１－１断开充电回路，ＬＥＤ１发光，指示停止充电。

当蓄电池端电压大于预先设定的过放电压值时，Ａ２的③脚电位高于②脚电位，①脚输出高电位使Ｑ３导通，Ｑ４截止，ＬＥＤ３熄灭，Ｊ２释放。

其常闭触点Ｊ２－１闭合，ＬＥＤ４发光，指示负载工作正常；蓄电池对负载放电时端电压会逐渐降低，当端电压降低到小于预先设定的过放电压值时，Ａ２的③脚电位低于②脚电位，①脚输出低电位使Ｑ３截止，Ｑ４导通，ＬＥＤ３发光指示过放电，Ｊ２动作，其接点Ｊ２－１断开，正常指示灯ＬＥＤ４熄灭。

河北pwm太阳能充电控制器工作原理
PWM太阳能充电控制器是一种基于脉冲宽度调制技术的调节器，用于太阳能充电过程中调节电池的充电电压和电流，同时保护电池免受
过充和过放的危害。

这款充电控制器主要由晶体管、脉冲宽度调制器（PWM）、电感、
电容等元件组成。

在太阳能电池板上通过光电效应生成的直流电压经
过充电控制器中的电路，可以通过控制电池充电电压、电流的大小和
方向，调节充电电路的输出电流、电压和功率，从而实现对充电过程
的控制。

PWM太阳能充电控制器的工作过程如下：
首先，当光照充足时，太阳能电池板将产生电能，充电控制器会
检测并通过PWM技术调节电流和电压的大小，以控制电池的充电速率。

其中，PWM技术是通过将电源电压周期性地开关，改变电路中元件的电压和电流，并通过对开关的占空比进行调整，从而控制电源输出的电
压和电流的大小。

其次，在充电电流达到设定值时，PWM充电控制器会自动切断充电电源，避免电池过充，并开启过放保护，当电池电压低于设定值时，控制器会自动启动充电电源，进行补充充电。

此外，PWM太阳能充电控制器还具备过温保护和短路保护等功能，当发现电池电压过高或充电电流过大时，会自动切断充电电源，避免电池过度使用，提高电池寿命。

总之，PWM太阳能充电控制器是一种基于先进的电子控制技术的控制器，可以不仅可以保护太阳能电池板和电池，还可以实现对充电过程的智能控制，使太阳能电池板的使用更加方便、效率更高。

太阳能路灯控制器电路图1 ．工作原理电路原理见图 1 所示。

该电路由以U5 为核心组成的蓄电池过充电控制电路、以U 4A ～U4D为核心组成的蓄电池电压指示电路及显示电压按钮开关KS1 电路、以U1B 组成的蓄电池过放电控制电路、以U1A组成的开灯检测控制电路、以U2 组成的开灯及延时熄灯及二次开灯定时控制电路，以及以控制三极管Q2驱动继电器组成的输出控制电路等组成。

现分别介绍如下。

(1) 过充电、过放电检测保护部分太阳能电池组件板或阵列由插口CZ1 的①脚输入，加至防反充电二极管D2 的正极．D2的负极接12V 蓄电池的正极，即CZ1 的③脚。

控制器在初始上电时，由于C4 的作用使U5②脚为低电平，③脚输出高电平，Q7 导通；Q8 截止，允许太阳能电池给蓄电池充电。

当蓄电池所充的电压小于14 ．4V 时，由R13 、(R38 十R39) 组成的串联分压电路送至U5 ②、⑥电压低于 2 ／ 3 U5 的供电电压时，即小于6V，电路维持充电状态；随着充电时间的延长，蓄电池电压逐渐升高，当U5 ②、⑥的电压高于2 ／3 U5 供电电压时，U5③脚输出低电平，Q7 截止、Q8 导通，给太阳能电池板泄放电流，停止对蓄电池充电。

在U5③脚输出低电平的状态下，其⑦脚导通，相当于将1140 并入电路中。

此时电路的分压比为：R38+ R39 ／／R40／IRl 3+(R38+R39) ／／R40 ，不难算出，当蓄电池电压低于设定值13V 时．电路状态再次翻转，U5③脚输出高电平，允许蓄电池充电。

(2) 开灯检测方法与控制太阳能电池板是一个很好的光敏元件，其输出电流、电压能随着接受光的强度和照度变化而变化，本控制器就是利用这一原理实现开、关灯控制的。

太阳能电池板PVin 输入电压经R5 、R6 串联分压后；加至运放U 1A ②脚，其③脚接于R9 、R8+VR1的分压点上。

在白天，太阳能电池板在阳光的照射下输出电压很高，其经R5 、R6 分压后使运放U 1A②脚电压高于③脚，U 1A①脚输出低电平，Q1 截止，U2 无供电电压不工作，Q2截止，继电器不吸合，系统无输出电压，路灯不工作。

太阳能充电控制器的三组电路说明「奥林斯科技」太阳能充电控制器能根据蓄电池的电压高低调节充电电流的大小，并决定是否向负载供电，实现以下目标。

1．经常保持蓄电池处在饱满状态。

2．防止蓄电池过度充电。

3．防止蓄电池过度放电。

4．防止夜间蓄电池向太阳能板反向充电。

太阳能控制器由切换电路、充电电路、放电电路三部分组成。

一、切换电路太阳能电池接在常闭触点，继电器线圈受三极管Q2控制，当太阳能电池受光照时，Q1导通而02截止，使得继电器线圈绝大部分时间不耗电。

在太阳能电池不受光照时，Q1截止而Q2导通，交流电经常开触点送出。

二、充电电路由UC33906和一些附属元件共同组成了"双电平浮充充电器"。

太阳电池的输入电压加入后．利用电阻R，检测出电流的大小，再利用R2、R3、R4、R5、R6检测蓄电池的工作参数，经过内部电路分忻．进而通过 Q3对输出电压、电流进行控制。

Rs取值为0.025Ω，充电电流最大为10A，根据蓄电池的容量大小．可改变R，以改变充电电流。

三、放电电路用LM2903接成双迟滞电压比较器，可使电路在比较电压的临界点附近不会产生振荡。

R10、RPl、RP2、LJ2B、Q4、Q5和K2组成过放电压检测比较控制电路。

电位器RPl、RP2起设定过放电压的作用。

文章相关关键词：太阳能控制器推荐阅读：奥林斯科技太阳能智能控制器的应用场合和特点The furthest distance in the worldIs not between life and deathBut when I stand in front of youYet you don't know thatI love you.The furthest distance in the worldIs not when I stand in front of youYet you can't see my loveBut when undoubtedly knowing the love from bothYet cannot be together.The furthest distance in the worldIs not being apart while being in loveBut when I plainly cannot resist the yearningYet pretending you have never been in my heart.The furthest distance in the worldIs not struggling against the tidesBut using one's indifferent heartTo dig an uncrossable riverFor the one who loves you.倚窗远眺，目光目光尽处必有一座山，那影影绰绰的黛绿色的影，是春天的颜色。

太阳能电池充电控制器电路图(含原理说明)采用专用蓄电池充电管理芯片UC3906设计太阳能充电控制器，经过实验室调试，其各项性能达到要求。

控制器由切换电路、充电电路、放电电路三部分组成(见附图)。

下面分别介绍其各个组成部分。

切换电路：太阳能电池接在常闭触点，继电器线圈受三极管Q2控制，当太阳能电池受光照时，Q1导通而02截止，使得继电器线圈绝大部分时间不耗电。

在太阳能电池不受光照时，Q1截止而Q2导通，交流电经常开触点送出。

充电电路：由UC33906和一些附属元件共同组成了"双电平浮充充电器"。

太阳电池的输入电压加入后．利用电阻R，检测出电流的大小，再利用R2、R3、R4、R5、R6检测蓄电池的工作参数，经过内部电路分忻．进而通过Q3对输出电压、电流进行控制。

Rs取值为0.025Ω，充电电流最大为10A，根据蓄电池的容量大小．可改变R，以改变充电电流。

在恒流快速充电状态下，充电器输出恒定的充电电流Imax，同时充电器监视电池两端电压，当电池电压达到转换电压V12时，电池的电量已恢复到容量的70％～90％，，充电器转入过充电状态，在此状态下，充电器输出电压升高到V。

由于充电器输出电压恒定不变．所以充电电流连续下降．当充电电流下降到Io ct 时，电池容量已达到额定容量的100％，充电器输出电压下降到较低的浮充电压Vf蓄电池进入浮充状态。

此时U C3906的⑩脚输出高电平，LM2903的①脚输出低电平，发光二极管发光，指示蓄电池已充足电。

图中的电路还具有涓流充电的功能，涓流充电的电流值为It,R2为涓流充电的限流电阻。

放电电路：用LM2903接成双迟滞电压比较器，可使电路在比较电压的临界点附近不会产生振荡。

R10、R Pl、RP2、LJ2B、Q4、Q5和K2组成过放电压检测比较控制电路。

电位器RPl、RP2起设定过放电压的作用。

可调三端稳压器LM317给LM2903提供稳定的8V工作电压。
