建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。

1.图纸目录:图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。

2.设计说明:设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。

3.图例材料表:主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。

4.平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。

平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等。

5.系统图:系统图是表明供电分配回路的分布和相互联系的示意图。

具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。

系统图分为照明系统图、动力系统图、智能建筑系统图等。

6.详图:详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。

二、电气施工图的一般规定1.电气图面的规定幅面尺寸共分五类：A0～A4，见表15-1。

基本幅面尺寸（mm）表15-1幅面代号A0A1A2A3A4宽×长（B×L）841×1189594×841420×591297×420210×297边宽（C）10 5装订侧边宽25绘制电气图所用的各种线条统称为图线。

常用图线见表15-2。

2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。

常用电气图例符号见表15-3。

建筑电气工程柜（屏、台、箱、盘）安装与配线柜、屏、台、箱、盘安装垂直度允许偏差为0.0015，相互间接缝不应大于2mm，成列盘面偏差不应大于5mm测量定位按设计施工图纸所标定位置及坐标方位、尺寸，进行测量放线，确定设备安装的底盘线和中心线。

同时应复核预埋件的位置尺寸和标高，以及预埋件规格和数量，如出现异常现象应及时调整，确保设备安装质量。

安装操作应按施工图纸的布局，按顺序将柜坐落在基础型钢架上。

单体独立的柜（盘）应控制柜面和侧面的垂直度。

成排组合柜（盘）就位之后，首先，找正两端的柜，由柜的下面向上2/3高度挂通线，找准调正，使组合柜（盘）正面平顺为准。

找正时采用0.5mm铁片进行调整，每组垫片不能超过3片。

调整后及时做临时固定，按柜固定螺孔尺寸，用手电钻在基础型钢架上钻孔，分别用M12、M16镀锌螺栓固定。

紧固时受力要均匀，并应有防松措施。

安装示例控制屏、控制盘的安装形式如附图36、37所示。

a）b）c)a)安装在控制导线沟上b）安装在地坪上c）潮湿和污染严重室内线管端的密封1-钢管2麻丝密封层3-沥青层4-水泥护口附图36控制盘、屏引入线的敷设方式1-埋入钢板固定件2-焊接点3-支持槽钢4-控制盘附图37控制盘的安装方式6、柜（屏、台、箱、盘）间配线柜、屏、台、箱、盘间配裂：电流回路应采用额定电压不低于750V、芯线截面积不小于2.5mm2的铜芯绝缘电线或电缆；除电子元件回路或类似回路外，其他回路的电线应采用额定电压不低于750V、芯线截面不小于1.5mm2的铜芯绝缘电线或电缆二次回路连线应成束绑扎，不同电压等级、交流、直流线路及计算机控制线路应分别绑扎，且有标识；固定后不应妨碍手车开关或抽出式部件的拉出或推入①电缆及芯线要求GB50171-1992《电气装置安装工程盘、柜及二次回路结线施工及验收规范》第4.0.4条规定，引入盘、柜内的电缆及其芯线应符合下列要求：引入盘、柜的电缆应排列整齐，编号清晰，避免交叉，并应固定牢固，不得使所接的端子排受到机械应力。

→00DX001 建筑电气工程设计常用图形和文字符号→00G514 吊车轨道联结及车挡→00G514（六）吊车轨道连接及车挡→01D203-2 6~10kV配电所二次接线（直流操作部分）→01D303-3 常用水泵控制电路图→01G123 贮水罐选用及安装→01R405 压力表安装图集→01R409 管道穿墙、屋面防水套管→01S201 室外消火栓安装→01S302 雨水斗→01SJ914 住宅卫生间→01SS105 常用小型仪表及特种阀门选用安装→01架空输电线路图集---部件制造图→01架空输电线路图集---低压杆型及设备安装图→0205R103 热交换站工程设计施工图集→0298S102 98S102 卧式水泵隔振及其安装→02D501-2 等电位联结安装→02J915 公共建筑卫生间→02R110 燃气（油）锅炉房工程设计施工图集→02R111 小型立、卧式油罐图集→02R112 拱顶油罐图集→02S101 矩形给水箱→02S106 中小型冷却塔选用及安装→02S403 钢制管件→02S404 防水套管→02S515 排水检查井→02S515 排水检查井图集→02S701 砖砌化粪池→02SS104 二次供水消毒设备选用与安装→02SS405-1 硬聚氯乙烯（PVC-U）给水管安装→02SS405-1～4 给水塑料管安装→02SS405-2 无规共聚聚丙乙烯（PP-R）给水管安装→02SS405-3 铝塑复合给水管安装→02SS405-4 交联聚乙烯（PE-X）给水管安装→03D501-3 利用建筑物金属体做防雷接地装置→03D501-4 接地装置安装→03R102 蓄势式电锅炉房设计施工图集→03S401 管道和设备保温、防结露及电伴热→03S402 室内管道支架及吊架→03S402 室内管道支架及吊架图集(pdf格式)→03S407-1 建筑给水金属管道安装-铜管→03SG520-1 钢吊车梁→03SG520-2 钢吊车梁→03SS408 住宅厨、卫给排水管道安装→04D701-1 电气竖井设备安装→04D701-3 电缆桥架安装→04DX003 民用建筑工程电气施工图设计深度图样→04DX003 民用建筑工程电气施工图设计深度图样→04FD01 防空地下室电气设计示例→04FD02 防空地下室电气设备安装→04FK02 防空地下室通风设备安装图集→04FS01 防空地下室给排水设计图集→04FS02 防空地下室给排水设施安装→04G325 吊车轨道联结及车挡（适用于混凝土结构）→04S516 混凝土排水管道基础及接口→04S520 埋地塑料排水管道施工→04SG518-3 门式刚架轻型房屋钢结构（有吊车）→04X501—1火灾报警及消防控制→05D702-4 用户终端箱→05G525 吊车轨道联结及车挡（适用于钢结构）→05K232 分(集)水器分汽缸→05MR101 城市道路施工图设计深度图样→05RM0404 城市道路路缘石(XXXX年新标准)→05S108 倒流防止器安装→05SDX006 建筑电气常见问题分析及图示→05SDX006 民用建筑工程设计常见问题分析及图示（电气专业）》→10kV及以下供配电设计与安装图集（上册）→10KV及以下配电线路工程图集：设计·加工·安装.第二版→10KV及以下配电装置工程图集：设计·加工·安装→10kV开闭所配电站箱式变电站电缆分接箱典型方案图集→35～110KV送电线路工程图集：设计·加工·安装（上、下册）→35～110KV送电线路工程图集：设计·加工·安装.（上、下册）→35～110KV小型化无人值班变电站标准工程图集→86D170 380（220V）架空线路安装→86D171 6-10KV瓷横担架空线路安装→86D173 6-10千伏山区架空线路安装→86D265 杆上变压器台→86D266 落地式变压器台→86D468 钢管明配线安装→86SD566 利用建筑物金属体作防雷和接地装置安装→87J432 作业台钢梯及栏杆→87S159 管道和设备保温→87SR416-1 室外热力管道安装-地沟敷设→87SR416-2 室外热力管道地沟→88D263 变配电所常用设备构件安装（10KV及以下）→88D264 变压器室布置（200~1600KV A）→88D369 电气设备在轻钢龙骨隔墙及吊顶上的安装→89D174 35KV瓷横担架空线路→89D364 吊车移动电缆安装→89D462 钢索配线安装→90D367 常用低压配电设备安装→90D370 交流380伏鼠笼型电动机控制原理图→90D763 水箱及水池水位自动控制安装→90S319 水池附件→90S319水池附件→90S346 冷却塔→90T911（二）R型离心热水泵基础及安装→90T911（一）IS型离心水泵基础及安装→91D363 吊车裸滑触线安装→91D701-2 封闭式母线安装→92DQ13 防雷与接地装置图集→92S220 排水设备附件→92S220 排水设备附件构造及安装→92S220排水设备附件→92S303 医院卫生设备安装→93D165 户内电力电缆终端头→93D166 户外电力电缆终端头→93SD168 电力电缆终端头及接头→93T921-1 汽-水换热器→94D164 35KV及以下电缆敷设→94D801 爆炸和火灾危险环境电气线路和电气设备安装→94K101-1 轴流式通风机安装图→94K101-2 玻璃钢屋顶风机基础及安装→94K302 卫生间通风器安装图集→94R404 动力管道焊制管件设计选用图→94T903 集气罐制作及安装→94X104 地下通讯电缆敷设→95(03)G325 吊车轨道联结→95（03）G325 吊车轨道联结03局部修改→95G325 吊车轨道联结→95R402 室内热力管道支吊架→95R418 热力设备及管道保温（憎水膨胀珍珠岩制品）→95R419 低温设备及管道保冷（憎水膨胀珍珠岩制品）→95S223 排出口→95S235 雨水口→95S517排水管道出水口→95S518-1 雨水口（一）铸铁井圈→95S518-2 雨水口（二）混凝土井圈→95SS103 立式水泵隔振及其安装→96K150-1 筒形风帽及附件→96K150-2 圆伞形风帽→96K150-3 圆锥形风帽→96R311 燃油拱顶储罐选用图→96S341 建筑排水用PVC管安装→96S341 建筑排水用硬聚氯乙烯（PVC-U）管道安装→96SD181 线槽配线安装→96SD469 常用灯具安装→96SX501 火灾报警及消防控制→97D267 附设式变压器室布置(35kV)→97D374 低压母线分段断路器二次接线→97R407 热力设备与管道疏水装置→97SD576 等电位联结安装→97X700 智能建筑弱电工程设计施工图集（上、下册）→98D467 硬塑料管配线安装→98G359(三) 悬挂运输设备轨道→98K101-3 离心通风机安装图（A式在钢支架上安装）→98R109 常压密闭水箱→98S176 气压给水→98S176 增压稳压设备国标图集→98S205 消防增压稳压设备选用及安装(隔膜式气压罐)→98T901 管道及设备保温→98T902 管道及设备保冷→98系列建筑标准设计图集---防雷与接地工程→98系列建筑标准设计图集---燃气工程→99(03)D501-1建筑物防雷设施安装→99D163 矿物绝缘电缆敷设→99D176 6-10kV以下铁横担架空绝缘线路安装→99D268 干式变压器安装→99D270 35变6（10）KV变配电所二次接线（交流操作部分）→99D303-2 常用风机控制电路图→99D501-1、99（03）D501-1建筑物防雷设施安装→99K103 防排烟设备安装图集→99S202 室内消火栓安装→99S203 消防水泵接合器安装→99S304 给排水卫生设备安装图集→99SD767 液位测量装置安装→CR312.1 粗燃油过滤器→CR312.2 中燃油过滤器→CR312.3 细燃油过滤器→CR315 中间油箱→CR316.1 油罐保温→CR316.2 油管保温→D301-1~2 室内管线安装XXXX年合订本→D565(二）独立避雷针→D565(一) 独立避雷针→D701-1~3 封闭式母线及桥架安装（XXXX年合订本）→DQ1 金属管敷设→FK01-02 防空地下室通风设计XXXX年合订本→JB 4737-95-T 椭圆形封头→JB4710-92(钢制塔式容器)→JB-T 6296.1-92汽轮机管道附件弯头、三通、缩节→JB-T 6296.2-92汽轮机管道附件多焊衬环→JB-T 6296.3-92汽轮机管道附件氩弧焊多焊衬环→JB-T 6296.4-92汽轮机管道附件压力表针阀→JB-T 6296.6-92汽轮机管道附件螺塞→JS1-1 给水工程标准图集→K110-1～3 通风机附件安装200年合订本→K120-1～2(XXXX合订本) 风管蝶阀→N105 水泵进出口软性接头→PS1-1 排水工程标准图集→R108(二）圆形开式水箱→R108(一)方形开式水箱→R901 弹簧压力表安装图→R902 工业用玻璃水银温度计安装图→S01 给水图集→S1 给排水标准图集合订本(下)→S143 套筒阀门井→S143 元形立式阀门进及阀门套筒→S143 元形立式阀门井及阀门套筒→S144 阀门井→S144 矩形卧式阀门井→S145 水表井→S147 井盖铁爬梯及阀门开关把→S151(一) 水箱→S160 栓室水栓→S2 给排水标准图集合订本（上）→S2 给排水标准图集合订本（下）→S203 消防水泵接合器安装XXXX年局部修改版→S231 圆形雨水井→S3 给排水标准图集合订本（上）→S305 小型潜水排污泵选用与安装→S312 防水套管→S515 排水检查井XXXX年局部修改版→S517 排水管道出水口XXXX年局部修改版→S775(一) 40吨无阀滤池→S775_1_40吨无阀滤池→T905（二）圆形膨胀水箱→T905（一）方形膨胀水箱→T906（二）圆形凝结水箱→T906（一）方形凝结水箱→TJ16 单轨吊车梁通用图集→常用低压电器设备与成套装置外形安装尺寸及接线方案标准工程图集→城市居住区建筑电话通信设计安装图集→工艺管道安装设计施工图册(第三分册管道支吊架)→关于给排水国家标准设计图集号调整的情况→管架标准图→化工设备图册贮罐、计量罐→计算机防雷图集→建筑安装工程施工图集（第二版）01 消防、电梯、保温、水泵、风机工程→建筑安装工程施工图集（第二版）03 电气工程→建筑安装工程施工图集（第二版）04 给水排水卫生煤气工程→建筑安装工程施工图集（第二版）06 弱电工程→建筑安装工程施工图集（第一版）03 电气工程→建筑电气安装工程图集——设计·施工·材料第一集（第二版）→建筑电气设计实例图册（1）→建筑电气设计图集→建筑工程各类水泵电气控制图集→建筑工程设计施工安装图解全集→凯泉水泵系列安装图大样（16个）→冷却塔的组成和分类→辽SJ802-2 XXXX厨房卫生间垂直排烟系统→林德标准的管道支吊架图集→排水工程标准图集→排水工程标准图集S1（上）→配电线路典型装置图集→实用电气控制线路图册→室内消火栓安装修编简介→通信管道人孔和管块组群图集→卫生工程标准图集→增强聚丙烯（FRPP）管室外排水管道设计通用图→智能建筑设计与施工系列图集2 消防系统→智能建筑设计与施工系列图集3 通信网络系统→住宅电气安装图集全套→_微机开关电源显示器电路图集（二）→→《防雷与接地装置》92DQ13图集→《强制性条文应用示例》一电气专业→→01D203-2 6~10kV配电所二次接线（直流操作部分）→01D303-3 常用水泵控制电路图→01R405 压力表安装图集→01s201室外消火栓→01s302雨水斗→01SS105常用小型仪表及特种阀门选用安装→0205R103热交换站工程设计施工图集→02R110 燃气（油）锅炉房工程设计施工图集→02S515排水检查井→03D501-3利用建筑物金属体做防雷接地装置→03D501-4接地装置安装→03K404 低温热水地板辐射供暖系统施工安装→03S402室内管道支架及吊架→04D701-1 电气竖井设备安装→04D701-3 电缆桥架安装→04DX101-1→04FD01 防空地下室电气设计示例→04FD02 防空地下室电气设备安装→05d702-4用户终端箱→05K232 分(集)水器分汽缸→05SDX006（小）→10kV及以下变配电工程通用图集→10kV及以下供配电设计与安装图集（上、中、下册）→10kV及以下供配电设计与安装图集（上册）→10kV及以下供配电设计与安装图集（下册）→10kV及以下供配电设计与安装图集（中册）→10KV及以下配电线路工程图集：设计·加工·安装第二版→10KV及以下配电装置工程图集：设计·加工·安装→10kV开闭所配电站箱式变电站电缆分接箱典型方案图集→12层住宅楼电气→27.98S205 消防增压稳压设备选用及安装(隔膜式气压罐)→35～110kV变电工程通用图集：设计·加工安装·设备材料→35～110KV送电线路工程图集：设计·加工·安装（上、下册）→35～110KV小型化无人值班变电站标准工程图集：设计、加工安装、设备材料、概算→35KV线路部件加工图→90S319水池附件→90S346(1)冷却塔→90T911（二）R型离心热水泵基础及安装→90T911（一）IS型离心水泵基础及安装→91D701-2 封闭式母线安装→92S213(1)化粪池1→92S220排水设备附件→92s340或92S303→93T921-1汽-水换热器→94T903集气罐制作及安装→95S223排出口→95S235雨水口→96D301-1 线槽配线安装→96SX501 火灾报警及消防控制→98T901管道及设备保温→98T902管道及设备保冷→98系列建筑标准设计图集燃气工程→99(03)S203水泵结合器→99D303-2 常用风机控制电路图→99D501-1建筑物防雷设施安装→99J201-1平屋面建筑构造→99S304卫生设备安装→J925-XXXX 压形钢板、夹芯板屋面及墙体建筑构造（1）→T905（二）圆形膨胀水箱→T905（一）方形膨胀水箱→T906（二）圆形凝结水箱→T906（一）方形凝结水箱→安全设施标志标识标准化图册→玻璃钢屋顶风机基础及安装94K101-2→常用低压电器设备与成套装置外形安装尺寸及接线方案标准工程图集→初步设计深度图样05K602→挡土墙04J008→等电位联结安装(02D501-2)→低温热水地板辐射供暖系统安装→地暖图集→地下人防通风设备安装图集FK02→电气设计禁忌500例→电气设计禁忌手册→电气图→防排烟设备安装图99K103→风管蝶阀K120-1～2(XXXX合订本)→风管支吊架图集→钢筋混凝土梁图集→钢制管件02S403→高层钢结构建筑设计资料集→给水工程标准图集→管道工程施工及验收标准规范实务全书→国标图集04S901《民用建筑工程给水排水施工图设计深度图样》_高程表→国标图集04S901《民用建筑工程给水排水施工图设计深度图样》2_原理图→国标图集04S901《民用建筑工程给水排水施工图设计深度图样》设备和主要材料表→国标图集04S901《民用建筑工程给水排水施工图设计深度图样》图纸目录、说明及图例→华北地区98J1-工程做法→化粪池大样→家庭常用电子电器产品电路图集1→建筑安装工程施工图集（4）给水工程→建筑安装工程施工图集(电气工程)→建筑电气安装工程图集——设计·施工·材料第一集（第二版）→建筑电气工程设计常用图形和文字符号00DX001→建筑电气设计实例图册→建筑工程各类水泵电器控制图集→建筑工程设计施工安装图解全集→建筑工程设计施工系列图集工业管道工程（上、下册）→建筑设计施工安装图集全解→建筑围墙图集→建筑与装饰设计灯具图集→矩形钢筋混凝土清水池国标图集→矩形水箱图0102S101→空调机维修实用图集大全→矿物绝缘电缆敷设-99d163→离心通风机安装图（A式在钢支架上安装）98K101-3→牛脚→暖通空调常用标准图集→暖通空调常用图集→→CLass100无尘台设计图→→R OOFTOP风冷机组大样→→厂房地板辐射采暖图→→除尘器标准大样图→→阀门图块→→风机房平面布置大样图→→风机盘管、风口选用图→→风机盘管安装详图→→风口保温安装大样图纸→→高压蒸汽管道接点详图→→管道常用管件大样图→→管道管件图块→→管道横断面及支墩详图→→柜式空调机组配管图→→锅炉地基及辅机布置图→→过滤器风口安装祥图→→换热器总安装示意图→→空调机组各功能段样图→→空调设备侧视图大全→→→泵-聯軸式→→→泵-同軸式→→→風車-離心式吊掛→→→風車-離心式落地→→→風車-箱型吊掛→→→風車-箱型落地→→→風車-軸流吊掛→→→空調箱-吊掛式1→→→空調箱-吊掛式2→→→空調箱-立式1→→→空調箱-立式2→→→空調箱-臥式1→→→空調箱-臥式2→→→冷卻水塔-200~1K RT→→→冷卻水塔-3~605RT→→→冷卻水塔-70~175RT→→→冷卻水塔-低噪音方型→→→冷卻水塔-方型→→→主機-離心式→→→主機-螺旋式→→→主機-往復式→→空调箱标准大样图→→冷气机安装大样图→→暖通空调控制大样图二→→暖通空调控制大样图一→→皮带机标准大样图→→普通闸阀标准大样图→→室外空冷机组配管图→→水泵安装标准大样图→→水泵接管及浮动基础图→→水泵配管标准图→→水泵图块→→水泵轴测标准大样图→→水泥窑余热锅炉图→→酸雾净化塔局部大样图→→通风机标准大样图→→卫生洁具图块→→小天鹅中央空调产品库→→新风机组控制大样图→→仪器仪表图块→→制冷设计常用图例→→→常用制冷阀件图块→→→制冷设计常用图例→→综合楼空调施工图→排水工程标准图集→排水工程标准图集S1（上）→排水检查井图集02S515→青岛现场安全文明施工标准图籍→→01.木工棚、钢筋棚做法示意图→→02.和灰机、搅拌机防护棚示意图→→03.安全通道示意图（多层）→→04.安全通道示意图（高层）→→05.总、分配电箱防雨棚做法示意图Ⅰ→→06.总、分配电箱防雨棚做法示意图Ⅱ→→07.总分箱护栏及地面硬化图→→08.总分箱护栏及硬化地面尺寸图→→09.楼梯楼层阳台临边防护示意图→→10.屋面和楼层临边防护图→→11.基坑周边防护栏示意图→→12.洞口防护图→→13.电梯井口、内防护图→→14.脚手架搭设安全色踢脚板图→→15.脚手架内平网设置图→→16.脚手架外排阳角处做法示意图→→17.型钢悬挑处双斜支撑系统示意图→→18.落地式钢管接料平台→→19.悬挑式钢接料平台→→20.接料平台门正立面图→→21.接料平台门侧立面图→→22.接料平台门俯视图→→23.限重牌→→24.轮子锯钢丝网防护挡板图→人防通风FK01→弱电产品标准图集→→1.封面→→10.多层住宅访客对讲一层平面图→→11.多层住宅访客对讲标准层平面图→→12.高层大厦型访客对讲一层平面图→→13.高层大厦型访客对讲标准层平面图→→14.小区别墅报警及访客系统图→→15.小区别墅抄表及访客系统图→→16.小区别墅抄表、报警及访客系统图→→2.目录→→3.前言→→4.对讲图集→→5.带感应卡访客对讲系统图→→6.带感应卡可视访客对讲系统图→→7.别墅访客对讲一层平面图→→8.别墅访客对讲二层平面图→→9.别墅访客对讲三层平面图→→别墅访客对讲二层平面图→→别墅访客对讲三层平面图→→别墅访客对讲一层平面图→→带感应卡访客对讲系统图→→带感应卡可视访客对讲系统图→→对讲图集→→→1.前言→→→10.小区别墅联网系统图→→→11.三带一访客对讲系统图→→→12.多层住宅访客对讲一层平面图→→→13.多层住宅访客对讲标准层平面图→→→14.高层大厦型访客对讲一层平面图→→→15.高层大厦型访客对讲标准层平面图→→→16.别墅访客对讲一层平面图→→→17.别墅访客对讲二层平面图→→→18.别墅访客对讲三层平面图→→→2.目录→→→22.小区智能化一卡通系统方框图→→→23.电视监控系统示意图→→→24.医院护理呼叫系统图→→→25.医院护理呼叫系统图(单联网)→→→26.住宅小区四表远传系统图→→→3.直通式非可视访客对讲系统图→→→4.单元户户访客对讲系统图→→→5.高层大厦型访客对讲系统图→→→6.小区抄表和访客对讲联网系统图→→→7.小区多路报警和访客对讲联网系统图→→→8.小区抄表,多路报警和访客对讲联网系统图→→→9.门禁和访客对讲系统图→→对讲图集→→多层住宅访客对讲标准层平面图→→多层住宅访客对讲一层平面图→→封面→→高层大厦型访客对讲标准层平面图→→高层大厦型访客对讲一层平面图→→目录→→前言→→小区别墅报警及访客系统图→→小区别墅抄表、报警及访客系统图→→小区别墅抄表及访客系统图→施工图设计深度图样05K601→→1_图纸目录、说明及图例→→→07_住宅采暖设计及施工说明(下分双管式)→→→12_公共建筑采暖图纸目录、设计及施工说明、图例(下供下回双管系统) →→→17_空调通风图纸目录、使用标准图纸目录→→→18-19_空调通风设计及施工说明→→→43-44_图例→→→45_电制冷水冷式制冷机房图纸目录、设计及施工说明、图例→→→53_燃油蒸汽锅炉房设计施工说明、图纸目录、图例→→→60_水-水热交换站设计及施工说明→→→64_室内燃气管线设计及施工说明→→→66_液化气自然气化瓶组间设计及施工说明→→→68_室外热力管线图纸目录、设计及施工说明、图例（直埋敷设）→→2_系统、流程、原理图→→→20-21_空调水路系统流程图→→→22_空调通风风路系统流程图→→→27_防排烟系统流程图→→→34-35_空调自控原理图→→→39_户式中央空调水系统图（水管型式）→→→46_电制冷水冷式制冷机房管路系统流程图→→→54_燃油蒸汽锅炉房管路系统流程图→→→61_水-水热交换站管路系统流程图→→3_立管图→→→08_住宅采暖立管图(下分双管式)→→→13_公共建筑采暖立管图(下供下回双管系统)→→4_设备表→→→72-78_设备表→实用电气控制线路图册→室内管道支架及吊架03S402→室内热力管道支吊架→数字万用表电路图集→水表井及安装(S145)→水电站机电设计图集→水箱标准图→通风机附件安装K110-1～3→通用图例集→筒形风帽及附件96K150-1→卫生工程标准图集→屋面变形缝图集→现代UPS电源及电路图集→小型水电站机电设计图集→压力表安装图01R405→一户一表工程图集→硬塑料管配线安装98D467→园林景观设计详细图集→圆伞形风帽96K150-2→圆形钢筋砼清水池→圆锥形风帽96K150-3→智能建筑弱电工程设计施工图集97X700 （上、下册）→中南通用加固图集→轴流式通风机安装图94K101-1。

三相五线制的规范电气安装图解共分为九大类！一、室外配电箱1、室外配电线路应采用电缆敷设。

不宜采用单根绝缘导线架空敷设方式。

2、配电箱、开关箱应采用由专业厂家生产的定型化产品，应符合《低压成套开关设备和控制设备第4部分：对建筑工地用成套设备(ACS)的特殊要求》（GB7251.4）、《施工现场临时用电安全技术规范》（JGJ46）和《建筑施工安全检查标准（JGJ59）的要求，并取得“3C”认证证书，配电箱内使用的隔离开关、漏电保护器及绝缘导线等电器元件也必须取得“3C”认证。

3、当施工现场临时用电设备在5台及以上或设备总容量在50kW及以上时，应编制临时用电施工组织设计。

临时用电施工组织设计应由电气工程技术人员组织编制，经企业技术负责人和项目总监理工程师批准后方可实施。

临时用电施工组织设计变更时，应按原程序批准。

4、施工现场临时用电必须建立安全技术档案。

安全技术档案应包括下列内容：⑴用电组织设计的全部资料；⑵修改用电组织设计的资料；⑶用电技术交底资料；⑷用电工程检查验收表；⑸电气设备的试、检验凭单和调试记录；⑹接地电阻、绝缘电阻和漏电保护器漏电动作参数测定记录表；⑺定期检（复）查表；⑻电工安装、巡检、维修、拆除工作记录。

5、临时用电工程应按分部、分项工程进行定期检查，检查时，应复查接地电阻值和绝缘电阻值。

对发现的安全隐患必须及时处理，并应履行复查验收手续。

定期检查记录表漏电保护器测试仪接地电阻测试仪二、外电防护1、在建工程不得在外电架空线路正下方施工、搭设作业棚、建造生活设施或堆放构件、架具、材料及其他杂物等。

2、在建工程(含脚手架具)的外侧边缘与外电架空线路之间必须保持安全操作距离。

最小安全操作距离应符合下表规定：3、施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的最小垂直距离应符合下表规定：4、起重机严禁越过无防护设施的外电架空线路作业。

在外电架空线路附近吊装时，起重机的任何部位或被吊物边缘在最大偏斜时与架空线路边线的最小安全距离应符合下表：5、当达不到以上安全距离的要求时，必须编制外电线路防护方案，采取绝缘隔离防护措施，并应悬挂醒目的警告标志牌。

建筑工程强电竖井电气设备安装技术一、提纲1. 强电竖井电气设备概述及分类2. 强电竖井电气设备选型及布置3. 强电竖井电气设备安装注意事项4. 强电竖井电气设备维护与保养5. 强电竖井电气设备安装案例分析二、强电竖井电气设备概述及分类强电竖井是现代建筑常见的设备空间之一，安装强电竖井的目的是为了方便安装、维护和管理建筑物内的电气设备。

强电竖井应配备相应的电气设备，以保证建筑物的供电质量和供电安全。

强电竖井电气设备主要包括变压器、低压柜、高压柜、配电箱、电线、电缆桥架、电缆等。

其中，变压器通常用于提高或降低电压，低压柜和高压柜用于配电，配电箱用于分支电路连接，电缆桥架用于电缆的敷设和保护。

根据用途和性质，强电竖井电气设备可以分为以下几类：1. 变压器：用于改变电压，通常有高压侧和低压侧，按结构分为油浸式和干式。

2. 柜类设备：包括低压柜、高压柜、配电箱等。

低压柜用于低压配电，高压柜用于高压配电，配电箱用于连接并分支低压电路。

3. 电线缆：用于连接各种电器设备和设施之间的电路。

按用途和环境分为室内电缆、室外电缆、防火电缆等。

4. 电缆桥架：用于电缆敷设和保护。

按用途和安装位置分为室内桥架、室外桥架、壁挂桥架等。

三、强电竖井电气设备选型及布置强电竖井电气设备的选型和布置与建筑物的需求和设计密切相关。

选型时应考虑供电负荷、用电环境、安全和节能性等因素，布置时应符合室内空间规划和安全要求。

一般来说，强电竖井内的电气设备应该经过合理安排和分层布放。

选型时应严格遵守国家和地方标准，按照实际情况选择电气设备。

变压器和柜类设备应满足标准的功能要求，并具备可靠的保护措施。

电线电缆应符合国家标准，并具备防火、防水等性能要求。

在布置时，应根据强电竖井的空间特点和不同电气设备的功率、用途等，合理排布电气设备的空间位置和电缆桥架的布局。

在保证安全和美观的前提下，应尽量节约空间。

四、强电竖井电气设备安装注意事项在进行强电竖井电气设备安装前，应先进行技术交底和安全措施的布置。

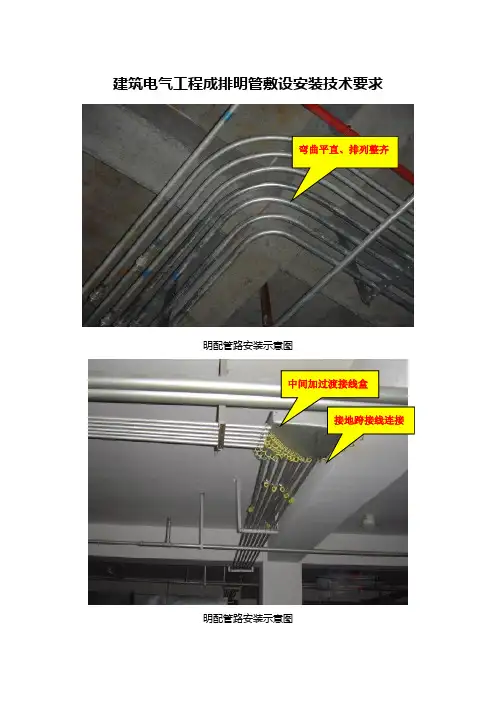

建筑电气工程成排明管敷设安装技术要求弯曲平直、排列整齐明配管路安装示意图中间加过渡接线盒接地跨接线连接明配管路安装示意图1、工艺流程：测量放线→确定吊挂点→吊挂架制作并防腐→吊挂架安装→配管→配管安装→过渡接线盒安装→接地跨接线连接2、操作工艺：2.1成排线管支架应选用防腐耐蚀、强度大的优质型钢制作。
