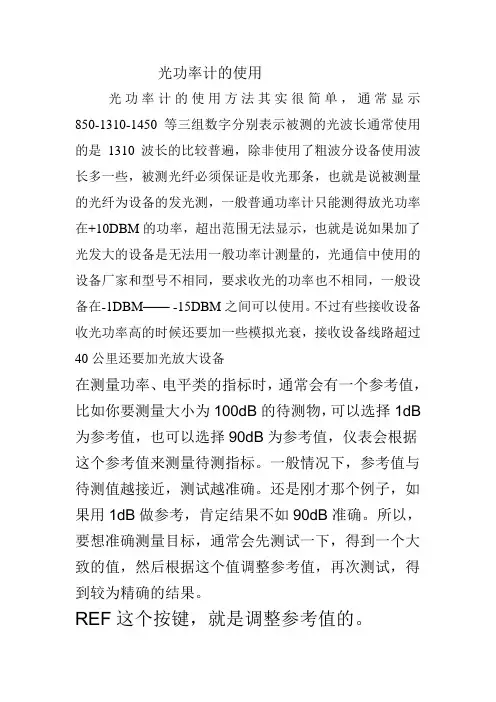

光功率计使用

光功率计的使用
光功率计的使用方法其实很简单，通常显示850-1310-1450等三组数字分别表示被测的光波长通常使用的是1310波长的比较普遍，除非使用了粗波分设备使用波长多一些，被测光纤必须保证是收光那条，也就是说被测量的光纤为设备的发光测，一般普通功率计只能测得放光功率在+10DBM的功率，超出范围无法显示，也就是说如果加了光发大的设备是无法用一般功率计测量的，光通信中使用的设备厂家和型号不相同，要求收光的功率也不相同，一般设备在-1DBM—— -15DBM之间可以使用。

不过有些接收设备收光功率高的时候还要加一些模拟光衰，接收设备线路超过40公里还要加光放大设备
在测量功率、电平类的指标时，通常会有一个参考值，比如你要测量大小为100dB的待测物，可以选择1dB 为参考值，也可以选择90dB为参考值，仪表会根据这个参考值来测量待测指标。

一般情况下，参考值与待测值越接近，测试越准确。

还是刚才那个例子，如果用1dB做参考，肯定结果不如90dB准确。

所以，要想准确测量目标，通常会先测试一下，得到一个大致的值，然后根据这个值调整参考值，再次测试，得到较为精确的结果。

REF这个按键，就是调整参考值的。

光功率计使用光功率计简介光通信离不开光功率这个重要参数。

发送机输出光功率，接收机接收光功率。

接收机灵敏度和动态范围的测量，实际上也是在满足一定误码率条件下测量，能接收的最小光功率和最大光功率，光纤衰耗、接头衰耗的测量，实际上也是测量光纤两端的光功率。

而光功率计就是测量光功率的仪表。

一、功能说明（1）LCD显示屏LCD显示所测得的光功率值，以dB,dBm,mW,uW,nW的形式显示；及设定的波长850nm,980nm,1310nm,1550nm.（2）ON/OFF键按ON/OFF键，就可以启动JW3203，当启动超过10分钟后，而没有任何键盘被操作，即会关机；在开机状态下，按下该键，即可关机。

（3）W/dBm键在设定波长下，进行光功率值的绝对测量，并可通过该键进行线性和非线性单位的切换。

（4）REF键按REF键一次，即可将当前测量的光功率值存储，作为当前参考功率REF值。

（5）λ（兰布达）键λ波长选择键，按压该键，可以选择不同的波长，有850nm,980nm,1310nm,1550nm四种波长供选择，该值也将在LCD上显示。

5．使用说明5.1开机/关机1．按住表面板上的ON/OFF键，LCD显示，开机完毕。

2. 下按仪表面板上的ON/OFF键后，LCD无显示，光功率计关闭。

3．打开光功率计。

4．设定测量波长。

通过λ键选择测量波长。

缺省设置为1310nm。

5．如果当前显示测量单位为dB（即在相对测量模式下），按动W/dBm键，退出相对测量模式，回到绝对测量模式，当前显示单位为dBm。

6．接入被测光，屏幕显示为当前测量值。

颐景骏园，武广站，威利斯，香槟小城。

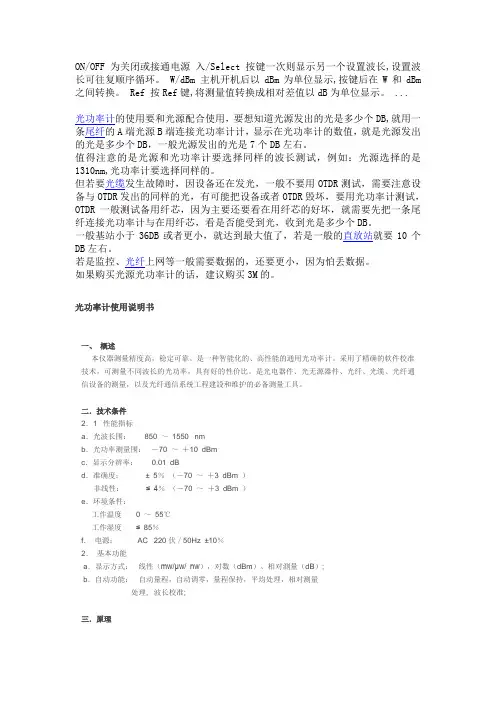

ON/OFF 为关闭或接通电源入/Select 按键一次则显示另一个设置波长,设置波长可往复顺序循环。

W/dBm 主机开机后以dBm为单位显示,按键后在W和dBm 之间转换。

Ref 按Ref键,将测量值转换成相对差值以dB为单位显示。

...光功率计的使用要和光源配合使用，要想知道光源发出的光是多少个DB,就用一条尾纤的A端光源B端连接光功率计计，显示在光功率计的数值，就是光源发出的光是多少个DB，一般光源发出的光是7个DB左右。

值得注意的是光源和光功率计要选择同样的波长测试，例如：光源选择的是1310nm,光功率计要选择同样的。

但若要光缆发生故障时，因设备还在发光，一般不要用OTDR测试，需要注意设备与OTDR发出的同样的光，有可能把设备或者OTDR毁坏，要用光功率计测试，OTDR一般测试备用纤芯，因为主要还要看在用纤芯的好坏，就需要先把一条尾纤连接光功率计与在用纤芯，看是否能受到光，收到光是多少个DB。

一般基站小于36DB或者更小，就达到最大值了，若是一般的直放站就要10个DB左右。

若是监控、光纤上网等一般需要数据的，还要更小，因为怕丢数据。

如果购买光源光功率计的话，建议购买3M的。

光功率计使用说明书一、概述本仪器测量精度高，稳定可靠。

是一种智能化的、高性能的通用光功率计。

采用了精确的软件校准技术，可测量不同波长的光功率，具有好的性价比。

是光电器件、光无源器件、光纤、光缆、光纤通信设备的测量，以及光纤通信系统工程建設和维护的必备测量工具。

二．技术条件2．1 性能指标a．光波长围： 850 ～1550 nmb．光功率测量围：－70 ～＋10 dBmc．显示分辨率： 0.01 dBd．准确度： ±5％（－70 ～＋3 dBm ）非线性：≤ 4％（－70 ～＋3 dBm ）e．环境条件：工作温度 0 ～55℃工作湿度≤ 85％f．电源： AC 220伏／50Hz ±10％2．基本功能a．显示方式：线性（mw/μw/ nw），对数（dBm）、相对測量（dB）;b．自动功能：自动量程，自动调零，量程保持，平均处理，相对测量处理, 波长校准;三．原理光功率计由五部分组成, 即光探測器、程控放大器和程控滤波器、A/D转换器、微处理器以及控制面板与数码显示器。

光功率计使用方法及注意事项有哪些？一、按键说明1 、DET 删除数据键：删除测量过的数据2 、dBm / W REL 键：测量结果的单位转换，每按一次此键，显示方式在“ W ”和“ dBm ”之间切换3 、λLD 键：作为光源模式时，1310mm 和1550mm 波长转换，常用1310mm4 、λ /+ 键： 6 个基准校准点切换，有6 个基本波长校准点：850nm 、1300nm 、1310nm 、1490nm 、1550nm 、1625nm 。

5 、SAVE/- 键：储存测量数据6 、LD 键：光功率计与光源模式转换POWER 键：电源开关。

二、使用方法光功率计的IN 口代表输入口，在光功率计的接受模式下使用此口光功率计的OUT 口代表输出口，在光功率计的光源模式下使用此口注意：此借口使用FC 借口的尾纤图左边光功率计设置：使用LD 键设置为光源模式，波长为1310mm ，使用输出OUT 口。

图右边光功率计设置：使用LD 键设置为接受模式（光功率模式），用dBm/ W REL 键切换单位查看结果，并用SAVE/- 键储存测量结果。

光纤具体能够允许衰耗多少要看实际情形，一般来说允许的衰耗为15-30db 左右。

如果两端为信息网络设备，测量结果为-15db—28db 为可使用的光通道，测量距离在30km 以内，准确度高。

三、注意事项1. 任何情况下不要眼睛直视光功率计的激光输出口，对端接入光传输设备同样不要用眼睛直视光源。

这样做会造成永久性视觉烧伤。

2. 装电池的光功率计长期不用取出电池，可充电的光功率计每个月必须充放电一次3. 使用时保护好陶瓷头，每三个月用酒精棉清洁陶瓷头一次。

光功率计的使用方法
光功率计主要用于测量光源的光功率和光功率密度，通常使用方法如下：
1. 光纤连接：将待测光源的光纤连接到光功率计的测试接口，注意保证连接端口对齐，避免损坏光纤。

2. 校准操作：打开光功率计的电源开关，进入菜单界面进行校准操作。

校准最好在稳定的环境中进行，如使用者应在室内环境中对光功率计进行校准。

一般需要将光功率计与标准光源进行比对，调整光功率计的灵敏度和零点。

3. 测量操作：根据待测信号的不同，选取合适的测量模式，如峰值，平均值等。

将测量点对准待测光源，观察光功率计的显示屏上的数值并记录结果。

如需多次测量，应在每次测量前重新进行校准。

4. 结果处理：测量完毕后，可以将结果纪录在笔记本电脑或其他资料中，以便进行后续的数据分析和处理。

注意事项：
1. 操作时应避免外界光源对光功率计造成影响，如应尽量在光线较弱的环境中进行操作。

2. 在进行校准操作时，应严格按照说明书的操作流程进行，以保证测量结果的准确性。

3. 使用完毕后，应将光功率计放在防尘、防潮、防震的环境中，避免受到损坏。

光功率计使用说明设置按键一次则显示另一个设置波长,ON/OFF 为关闭或接通电源入/Select dBm和dBm波长可往复顺序循环。

W/dBm 主机开机后以为单位显示,按键后在W ...为单位显示。

Ref 按Ref键,将测量值转换成相对差值以dB之间转换。

就用一DB,光功率计的使用要和光源配合使用，要想知道光源发出的光是多少个端连接光功率计计，显示在光功率计的数值，就是光端链接光源B条尾纤的A DB 左右。

源发出的光是多少个DB，一般光源发出的光是7个值得注意的是光源和光功率计要选择同样的波长测试，例如：光源选择的是 1310nm,光功率计要选择同样的。

测试，需要注意设发生故障时，因设备还在发光，一般不要用OTDR但若要光缆毁坏，要用光功率计测试，OTDR发出的同样的光，有可能把设备或者OTDR备与一般测试备用纤芯，因为主要还要看在用纤芯的好坏，就需要先把一条尾OTDR 纤连接光功率计与在用纤芯，看是否能受到光，收到光是多少个DB。

个就要10直放站一般基站小于36DB或者更小，就达到最大值了，若是一般的左右。

DB 上网等一般需要数据的，还要更小，因为怕丢数据。

若是监控、光纤如果购买光源光功率计的话，建议购买3M的。

光功率计使用说明书一、概述本仪器测量精度高，稳定可靠。

是一种智能化的、高性能的通用光功率计。

采用了精确的软件校准技术，可测量不同波长的光功率，具有好的性价比。

是光电器件、光无源器件、光纤、光缆、光纤通信设备的测量，以及光纤通信系统工程建設和维护的必备测量工具。

二．技术条件2．1 性能指标a．光波长范围：850 ～1550 nmb．光功率测量范围：－70 ～＋10 dBmc．显示分辨率：0.01 dBd．准确度：±5％（－70 ～＋3 dBm ）非线性：≤4％（－70 ～＋3 dBm ）e．环境条件：工作温度0 ～55℃工作湿度≤85％f．电源：AC 220伏／50Hz ±10％2．基本功能a．显示方式：线性（mw/μw/ nw），对数（dBm）、相对測量（dB）;b．自动功能：自动量程，自动调零，量程保持，平均处理，相对测量;波长校准, 处理三．原理转换器、微处理器以及控, 即光探測器、程控放大器和程控滤波器、A/D 光功率计由五部分组成1）：制面板与数码显示器。

光功率计使用方法及注意事项有哪些光功率计是一种用于测量光源输出功率的仪器，是光通信、光纤传感等领域中不可或缺的工具。

下面将介绍光功率计的使用方法及注意事项，以确保准确测量并保证仪器的正常使用。

一、光功率计的使用方法：1.接线：将待测光源与光功率计通过光纤连接起来。

确保光纤连接的两端都是干净的，并避免弯曲或损坏。

2.开机：接通光功率计的电源，待仪器开启后进行预热。

通常预热时间为10分钟左右，确保仪器工作在稳定的状态下。

3.零校准：在测量之前进行零校准。

将光功率计放置在零功率环境中，按下“ZERO”按钮，使指示器回到零位，确保测量结果的准确性。

4.测量：将光功率计对准待测光源，以正对光线入口，并确保光源稳定输出。

通过读取光功率计上的读数，即可得到光源的输出功率。

如需反复测量各个波长或不同的光源，需要依次进行。

5.关机：完成测量后，及时关闭光功率计的电源。

二、光功率计的注意事项：1.避免强光照射：光功率计不能将太强的光源直接照射在探测器上，否则会损坏探测器或降低其灵敏度。

如果需要测量强光源，可以选择带有几个量程的光功率计，或使用合适的衰减器。

2.避免湿度和污染：光功率计需要放置在干燥、洁净的环境中，避免受潮、灰尘或化学物质的影响。

使用前应确保仪器和光纤接口的表面清洁，以免影响测量结果。

3.避免温度变化：温度会影响光功率计的稳定性和准确性，因此应将光功率计放置在稳定的温度环境中进行测量，避免突然的温度变化。

4.注意不同波长的影响：不同波长的光源对光功率计的探测效果可能有所不同。

在测量前，应确保光功率计的波长范围适应待测光源的波长。

若需要测量多个波长的光源，应选择带有多个波长通道的光功率计。

5.定期校准：为了确保测量结果的准确性，应定期对光功率计进行校准。

校准频率根据使用情况而定，一般建议每年校准一次，或者在重要的测量任务前进行校准。

6.注意操作安全：在使用光功率计时，应注意安全操作。

避免将眼睛直接对准光源或光功率计的光束，以免对眼睛造成伤害。

光功率计使用方法
光功率计是一种用于测量光信号功率的仪器。

它通常由一个光敏元件和一个光电转换器组成。

以下是光功率计的使用方法：
1. 准备工作：确保光功率计和测试光源都处于关机状态。

检查光功率计是否已插入正确的电源适配器或电池。

2. 连接光纤：将待测光信号通过光纤连接到光功率计的输入端口。

请确保光纤连接稳固，并且端口没有损坏。

3. 打开光功率计：按下光功率计的电源按钮，等待仪器启动。

有些光功率计可能需要时间来校准和稳定。

4. 设置测量模式：根据需要选择适当的测量模式。

光功率计可以提供功率测量、比率测量和去耦测量等不同的模式。

使用菜单或设置按钮进行选择，并按照屏幕上的指示进行操作。

5. 进行测量：将光纤连接到光源，并确保光源打开。

观察光功率计的显示屏，它将显示所测量到的光信号功率值。

6. 记录和分析数据：根据需要记录测量结果。

一些光功率计具有数据存储和导出功能，可以将结果导出到计算机或其他设备进行进一步分析。

7. 关闭光功率计：测试完成后，按下光功率计的电源按钮，将仪器关闭。

需要注意的是，在使用光功率计之前，应仔细阅读光功率计的用户手册，并按照制造商的指导进行操作。

此外，为了确保测量结果的准确性，还应定期校准光功率计，以及注意保护光纤和光敏元件的清洁和安全。

光功率计的使用介绍光功率计是一种测量光信号功率的仪器，通过测量光的功率来判断光信号的强度，常用于光通信、医学、生物、材料科学等领域。

本文将介绍光功率计的使用，包括使用步骤、注意事项、常见问题及解决方法等。

使用步骤1.连接电源：将光功率计的电源插头插入电源插座，并打开电源开关。

一些光功率计是通过USB接口供电的，此时只需要将USB接口连接至电脑即可。

2.准备测试器具：将要测量的光源连接至光功率计的光口，并将适配器连接至检测器的电源端口。

注意检查光线的接口和适配器是否正确连接。

3.校准：在进行正式测试前需要对光功率计进行校准。

不同型号光功率计的校准方法可能有所不同，一般情况下需要将检测器扣在功率定标光源上，按下校准键，待待校准完成后即可进行正式测试。

4.测量：选择正确的波长，调整检测器与光源之间的距离，激发光源后，读取显示屏上所显示的功率值，可以在检测器附近容纳光信号的容器内操作，以保证功率值的准确性。

5.保存数据：如果需要保存测量数据，可以将光功率计接入电脑，通过软件进行数据的存储和处理。

注意事项1.避免受到光污染：眼睛接触强光时可能会造成损伤，因此在使用光功率计进行测量时，应避免眼睛直接接触光源或检测器。

2.避免机械性损伤：光功率计应放置在干燥、通风、无尘、防静电的工作区，避免机械性损伤，如碰撞、振动和摔落等。

3.保养使用：保持光功率计的卫生清洁、保养良好，避免浸泡于水中。

定期检查仪器工作状态和准确性，确保使用效果。

常见问题及解决方法1.测量误差较大：可能是光源的波长不匹配，或检测器与光源之间的距离不正确，可以重新选择波长并调整检测器的距离。

2.仪器显示屏出现故障：可能是电池电量不足或者电源线不良，首先检查电源问题，如果问题仍未解决，建议向设备商咨询以获得进一步的维护建议。

3.仪器工作异常：如仪器显示异常或光源无法输出信号等问题，建议向设备商咨询以获得进一步的维护建议。

总结使用光功率计需要注意的事项包括避免受到光污染、避免机械性损伤以及注意保持卫生清洁。

光源光功率计的使用方法光源光功率计是一种测量光源输出光功率和能量的仪器，广泛应用于光通信、光电子、太阳能光伏等领域。

在实际应用过程中，准确使用光源光功率计非常重要。

本文将介绍光源光功率计的使用方法。

一、准备工作首先需要做的是准备工作。

在使用光源光功率计之前，首先需要确认仪器是否完好无损，如是否存在外观损坏、电源连接是否正常等问题。

同时需要准备好测试光源，确保其输出稳定，并确定测试的波长和功率范围。

二、连接仪器将光源光功率计的电源线插入电源插座，按下电源开关。

在连接测试光源之前，需要选择正确的测试波长和功率范围。

应根据测试光源的波长和功率要求，选择正确的波长及功率测量范围，并将测试光源连接到光源光功率计上，确保连接无误。

三、测量功率或能量确定好测量参数之后，可以进行功率或能量测量。

在测量功率或能量之前，需要进行预热，确保仪器的测量结果准确。

根据测试需要，选择功率或能量测量模式，并按下开始测量键进行测量。

四、测量稳定性测试对于需要进行长时间测试的任务，需要测试测量稳定性。

开始测试前，首先需要对测试参数进行设置，如测试周期和测试时间。

测试期间需要保持测试环境稳定，并记录测量数据，最后进行数据分析。

五、数据保存和导出完成测量后，需要将测试结果保存并导出。

光源光功率计通常支持多种数据存储格式，如TXT、CSV等。

用户可以根据需要选择不同的存储格式，并将测试数据导出到外部存储设备中或上传到云端服务器。

总结光源光功率计是一项重要的仪器，其正确使用至关重要。

本文介绍了光源光功率计的使用方法，包括准备工作、连接仪器、测量功率或能量、测量稳定性测试和数据保存和导出等方面。

正确使用光源光功率计能够提高测试效率和结果准确性。

光功率计的使用说明光功率计是一种测量光源功率的仪器。

它可以测量光源的输出功率，帮助用户准确了解光源的发光情况。

光功率计的使用说明如下：一、仪器介绍1.光功率计是由一个光探头和一个显示屏组成的，根据光探头接收到的光信号来显示光源的功率数值。

2.光功率计可以测量不同波长范围内的光功率，需要在使用前设定好测量的波长范围。

3.光功率计有不同的量程选择，用户在使用时需要根据实际测量的光功率范围选择合适的量程。

二、使用步骤1.将光功率计接通电源，并打开显示屏。

等待显示屏出现正常显示后，即可开始使用。

2.在光功率计上设置测量的波长范围。

根据实际需要选择合适的波长范围，并将波长设置到光功率计上。

3.当光功率计稳定后，将待测的光源对准光探头，并使光源尽量均匀地照射到光探头上。

4.光功率计会自动测量并显示光源的功率数值。

记录下测量结果后，根据需要可以继续测量其他光源。

三、使用注意事项1.使用光功率计时，应注意保持光探头的干净和完好，避免污染和损坏。

2.使用光功率计时，应注意光源的稳定性，尽量避免光源的快速变化，以免影响测量结果的准确性。

3.在测量时，应尽量保持光源与光探头的垂直距离恒定，以避免因角度变化而引起的功率测量误差。

4.当光功率计长时间不使用时，应将其关闭，以节省能源并延长仪器寿命。

5.光功率计在使用过程中应注意防潮、防震，并避免与液体或其他化学物质接触，以保证仪器的正常运行和准确测量。

四、维护保养1.定期检查光探头的清洁情况，如发现污渍或灰尘，应用干净的柔软布轻轻擦拭，切勿使用湿润的布或强酸碱溶液。

2.对于使用频率较高的光功率计，建议定期进行校准，以确保测量结果的准确性。

3.安装和拆卸光探头时，应轻拿轻放，避免碰撞和摔落，以免损坏探头。

4.在正常使用过程中，应避免光探头与硬物、磁性物质等接触，以防止探头的破损和电路干扰。

总结：光功率计是一种用于测量光源功率的仪器，使用前应了解仪器的结构和工作原理，掌握正确的使用步骤。

光功率计使用光功率计使用说明书一、概述本仪器测量精度高，稳定可靠。

是一种智能化的、高性能的通用光功率计。

采用了精确的软件校准技术，可测量不同波长的光功率，具有好的性价比。

是光电器件、光无源器件、光纤、光缆、光纤通信设备的测量，以及光纤通信系统工程建設和维护的必备测量工具。

二．技术条件2．1性能指标a．光波长范围：850～1550nmb．光功率测量范围：－70～＋10dBmc．显示分辨率：0.01dBd．准确度：±5％（－70～＋3dBm）非线性：≤4％（－70～＋3dBm）e．环境条件：工作温度0～55℃工作湿度≤85％f．电源：AC220伏／50Hz±10％2．基本功能a．显示方式：线性（mw/μw/nw），对数（dBm）、相对測量（dB）;b．自动功能：自动量程，自动调零，量程保持，平均处理，相对测量处理,波长校准;三．原理光功率计由五部分组成,即光探測器、程控放大器和程控滤波器、A/D 转换器、微处理器以及控制面板与数码显示器。

其原理方框图如下（图1）：A／D变换器PINI／V程控放大器和滤波器CPU控制面板和显示器图1.光功率计原理方块图被測光由PIN光探测器检测转换为光电流，由后续斩波稳定程控放大器将电流信号转换成电压信号，即实现I／V转换并放大，经程控滤波器滤除斩波附加分量及干扰信号后，送至A／D转换器，变成相应于输入光功率电平的数字信号，由微处理器（CPU）进行数据处理，再由数码显示器显示其数据。

CPU可根据注入光功率的大小自动设置量程状态和滤波器状态，同时，可由面板输入指令（通过CPU）控制各部分完成指定工作。

不注入光的情况下，可指令仪器自动调零。

四．使用4．1面板说明1）前面板(1)POWER电源开关。

(2)WdBm对数或线性测量方式转换开关按键每按一次此键，显示方式在“W”和“dBm”之间切换，并且数码显示窗右侧相应的指示器发光。

(3)dB(REL)相对测量按键。
