汽车变速器的分类及区别

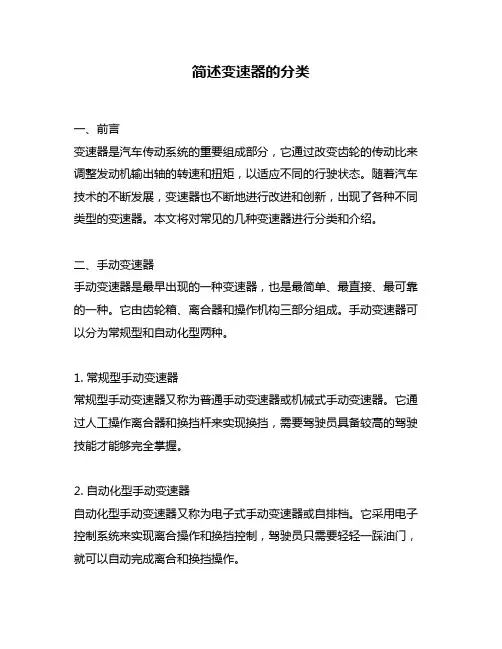

简述变速器的分类一、前言变速器是汽车传动系统的重要组成部分，它通过改变齿轮的传动比来调整发动机输出轴的转速和扭矩，以适应不同的行驶状态。

随着汽车技术的不断发展，变速器也不断地进行改进和创新，出现了各种不同类型的变速器。

本文将对常见的几种变速器进行分类和介绍。

二、手动变速器手动变速器是最早出现的一种变速器，也是最简单、最直接、最可靠的一种。

它由齿轮箱、离合器和操作机构三部分组成。

手动变速器可以分为常规型和自动化型两种。

1. 常规型手动变速器常规型手动变速器又称为普通手动变速器或机械式手动变速器。

它通过人工操作离合器和换挡杆来实现换挡，需要驾驶员具备较高的驾驶技能才能够完全掌握。

2. 自动化型手动变速器自动化型手动变速器又称为电子式手动变速器或自排档。

它采用电子控制系统来实现离合操作和换挡控制，驾驶员只需要轻轻一踩油门，就可以自动完成离合和换挡操作。

三、自动变速器自动变速器是一种能够根据车速和发动机负载自动调整传动比的变速器。

它由液力变矩器、行星齿轮箱、液压控制系统和电子控制系统等组成。

自动变速器可以分为常规型和CVT型两种。

1. 常规型自动变速器常规型自动变速器又称为液力式自动变速器或AT。

它采用液力变矩器来实现离合操作和传递扭矩，通过行星齿轮箱来实现换挡。

常规型自动变速器具有平顺、舒适的换挡特性，但是效率较低，油耗较高。

2. CVT型自动变速器CVT型自动变速器又称为无级变速箱或CVT。

它采用连续可调节的传动比，在不同的车速和发动机负载下可以实现最佳的输出效率。

CVT 型自动变速器具有高效率、低油耗的特点，但是在高负载情况下容易产生滑移现象。

四、双离合器变速器双离合器变速器又称为DSG。

它采用两个独立的离合器和两个独立的齿轮箱，可以在换挡过程中实现无间断的动力输出。

双离合器变速器具有快速、平顺的换挡特性，但是成本较高。

五、电动变速器电动变速器是一种专门为电动汽车设计的变速器，它采用电机和电子控制系统来实现无级调节传动比。

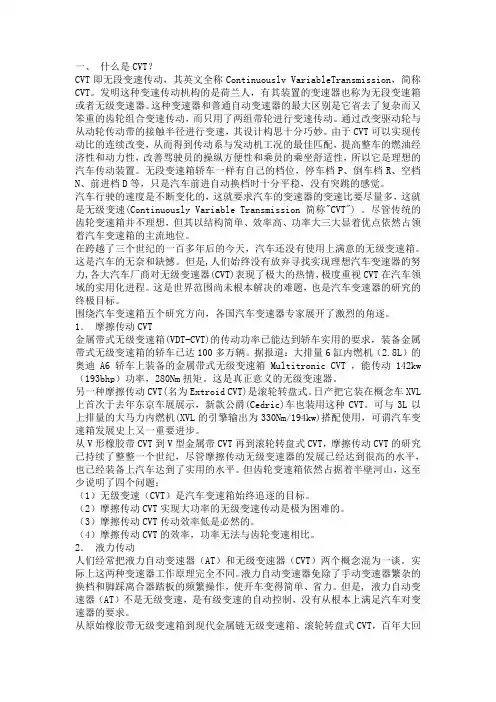

一、什么是CVT？CVT即无段变速传动，其英文全称Continuouslv VariableTransmission，简称CVT。

发明这种变速传动机构的是荷兰人，有其装置的变速器也称为无段变速箱或者无级变速器。

这种变速器和普通自动变速器的最大区别是它省去了复杂而又笨重的齿轮组合变速传动，而只用了两组带轮进行变速传动。

通过改变驱动轮与从动轮传动带的接触半径进行变速，其设计构思十分巧妙。

由于CVT可以实现传动比的连续改变，从而得到传动系与发动机工况的最佳匹配，提高整车的燃油经济性和动力性，改善驾驶员的操纵方便性和乘员的乘坐舒适性，所以它是理想的汽车传动装置。

无段变速箱轿车一样有自己的档位，停车档P、倒车档R、空档N、前进档D等，只是汽车前进自动换档时十分平稳，没有突跳的感觉。

汽车行驶的速度是不断变化的，这就要求汽车的变速器的变速比要尽量多，这就是无级变速(Continuously Variable Transmission简称"CVT") 。

尽管传统的齿轮变速箱并不理想，但其以结构简单、效率高、功率大三大显着优点依然占领着汽车变速箱的主流地位。

在跨越了三个世纪的一百多年后的今天，汽车还没有使用上满意的无级变速箱。

这是汽车的无奈和缺憾。

但是,人们始终没有放弃寻找实现理想汽车变速器的努力,各大汽车厂商对无级变速器(CVT)表现了极大的热情，极度重视CVT在汽车领域的实用化进程。

这是世界范围尚未根本解决的难题，也是汽车变速器的研究的终极目标。

围绕汽车变速箱五个研究方向，各国汽车变速器专家展开了激烈的角逐。

1．摩擦传动CVT金属带式无级变速箱(VDT-CVT)的传动功率已能达到轿车实用的要求，装备金属带式无级变速箱的轿车已达100多万辆。

据报道：大排量6缸内燃机（2.8L）的奥迪A6轿车上装备的金属带式无级变速箱Multitronic CVT ，能传动142kw （193bhp）功率，280Nm扭矩。

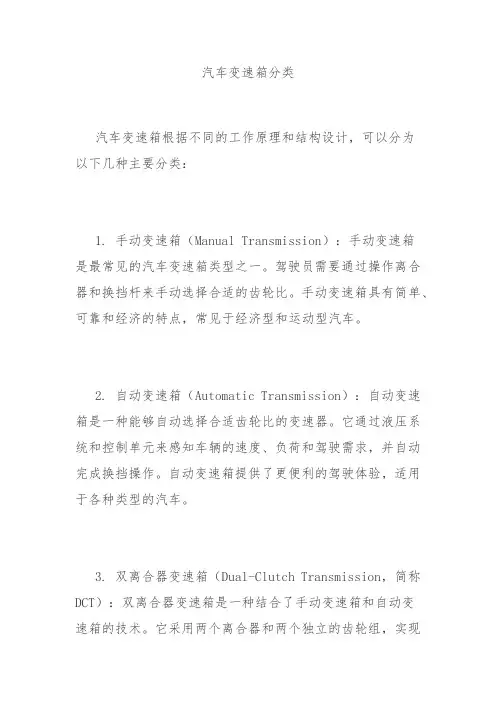

汽车变速箱分类汽车变速箱根据不同的工作原理和结构设计，可以分为以下几种主要分类：1. 手动变速箱（Manual Transmission）：手动变速箱是最常见的汽车变速箱类型之一。

驾驶员需要通过操作离合器和换挡杆来手动选择合适的齿轮比。

手动变速箱具有简单、可靠和经济的特点，常见于经济型和运动型汽车。

2. 自动变速箱（Automatic Transmission）：自动变速箱是一种能够自动选择合适齿轮比的变速器。

它通过液压系统和控制单元来感知车辆的速度、负荷和驾驶需求，并自动完成换挡操作。

自动变速箱提供了更便利的驾驶体验，适用于各种类型的汽车。

3. 双离合器变速箱（Dual-Clutch Transmission，简称DCT）：双离合器变速箱是一种结合了手动变速箱和自动变速箱的技术。

它采用两个离合器和两个独立的齿轮组，实现了快速而平滑的换挡操作。

双离合器变速箱具有高效、快速和舒适的特点，适用于高性能和豪华汽车。

4. 连续变速箱（Continuously Variable Transmission，简称CVT）：连续变速箱是一种基于滑动带和变径齿轮组实现无级变速的变速器。

它可以根据车速和负荷的变化，实现无级连续的齿轮比调整，提供平顺和高效的动力输出。

CVT 广泛应用于小型和经济型汽车。

除了以上主要的分类，还有一些特殊的变速箱类型，例如：- 电动汽车变速箱（Electric Vehicle Transmission）：专为电动汽车设计的变速箱，用于转换电动机的扭矩和功率输出。

- 离合器自动化（Automated Manual Transmission，简称AMT）：类似于手动变速箱，但通过电子控制系统实现了自动化的离合器操作，提供了比传统手动变速箱更便利的换挡体验。

每种类型的变速箱都有其特点和适用场景，选择适合的变速箱类型取决于汽车的用途、驾驶需求和性能要求。

汽车变速器基本知识一．汽车变速器的分类：1．手动变速器（Manual Transmission,简称MT），也叫手动档或机械式变速器，即必须用手拨动变速杆才能改变变速器的传动比，从而达到变速的目的。

在操纵时必须踩下离合，方可拨得动变速杆。

2．自动变速器：目前在世界上使用最多的汽车自动变速器主要有3种类型：1）液力自动变速器（Automatic Transmission,简称AT），利用行星齿轮进行变速，它能根据油门踏板程度和车速变化，自动的进行变速。

虽说自动变速汽车没有离合器，但自动变速器中有很多离合器，这些离合器能随车速变化而自动分离或合闭，从而达到自动变速的目的。

2）电控机械式变速器(Automated Mechanical Transmission,简称AMT)，它是在传统的机械变速器和干式离合器的基础上，应用电子技术和自动变速理论，以电子控制单元（ECU）为核心，通过液压执行系统控制离合器的分离和接合，选档、换档操作以及发动机节气门的调节，来实现起步、换档的自动操纵。

齿轮传动固有的传动效率高，结构紧凑，工作可靠等优点被很好的继承下来，而且成本低易于制造。

3）金属带无级自动变速器（CVT），无级变速系统不像手动变速器式自动变速器那样用齿轮变速，而是用两个滑轮和一条钢带来变速，其传动比可以随意变化，没有换档的突跳感觉，并且它能克服普通自动变速器油门反应慢，油耗高等缺点。

3．手动/自动变速器手动/自动变速器由德国保时捷厂在911车型上首先推出，称为Tiptronic,它可使高性能跑车不必受限于传统的自动档束缚，让驾驶者也能享受手动换档的乐趣。

二．机械式变速器1．设计要求：1）正确的选择变速器的档位数和传动比，并使之与发动机参数及主减速比作优化匹配，以保证汽车具有良好的动力性与燃油经济性。

2）设置空挡，以保证汽车在必要时能将发动机与传动系长时间分离；设置倒档，使汽车可以倒退行驶。

3）体积小、质量小、承载能力强，使用寿命长、工作可靠。

关于变速箱——AT、DSG和CVT汽车自动变速器常见的有四种型式：分别是，液力自动变速器(AT)、机械无级自动变速器(CVT)、电控机械自动变速器(AMT)、双离合器自动变速器（DCT，常见的DSG是其中的一种）。

液力自动变速器（AT）大致有2种结构原理，一个是行星齿轮式，占压倒性多数；另一个是平行轴式，本田独家技术。

常见的行星齿轮式变速器发展到4AT，再往上算是一个技术瓶颈了，造4AT和造6AT完全不是一个难度等级。

由于齿轮构造关系，没有办法再多设置一个与其他4挡同级的齿轮。

现在多于4AT的变速器，大致可以理解成把原4AT中的一个档再外接一个次级变速箱，其结构比4AT 复杂了一倍以上（想起80x86芯片系列的中断最早只是8个，后来就是靠这么个原理扩充的）。

本田变速器由于构造原理不同，可以到5档，但也是它的一个技术极限，再往上哪怕多一档，成本至少都是按几何倍数计算的。

以如果是一般家用，4AT就足够用了，不仅维修成本低，而且因为部件少，出故障的概率也低的多。

另外，变速器与发动机匹配及调校关系也很重要，丰田全系4AT的调校很好，顿挫很小，也很省油，比如卡罗拉、rav4等。

而通用在6AT 上调校一贯比较糟糕，档多反而比较费油不说，还故障多，最典型的例子就是克鲁兹。

6AT确实能省油，如大众的1.6发动机在3800转达到最大扭矩。

但对于在4500转以上才能达到最大扭矩的发动机来说，如丰田、现代的1.6发动机，6AT并不一定能省油，因为低速高档时发动机根本带不动，所以这里面匹配很重要，并不能笼统说6AT省油。

日本爱信的4AT，结构简单，成本低廉。

而且同样是4AT，其内部细分了很多型号。

有些4AT，是绝对不对外供货的。

而6AT，却是外销型号。

只要愿意花钱，就能买到。

所以一些没有掌握此技术的汽车厂商没办法，想要4AT，却买不到，只能一种6AT配多种的发动机、多种的车型。

而爱信仅仅4AT就有几十种细分型号，对应不同的发动机和车型。

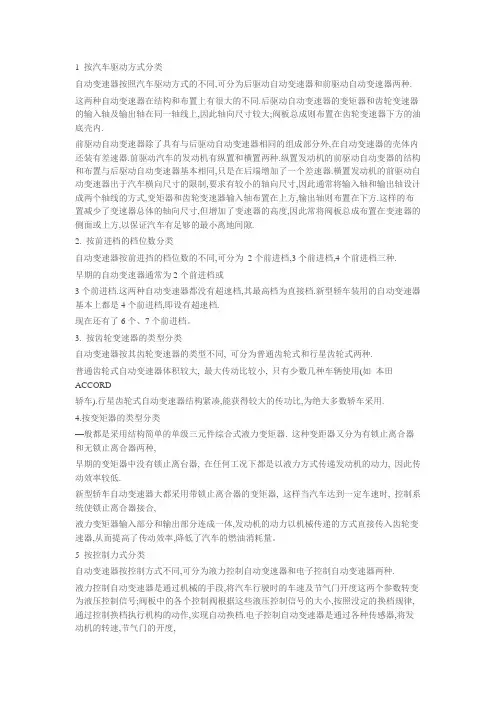

1 按汽车驱动方式分类自动变速器按照汽车驱动方式的不同,可分为后驱动自动变速器和前驱动自动变速器两种.这两种自动变速器在结构和布置上有很大的不同.后驱动自动变速器的变矩器和齿轮变速器的输入轴及输出轴在同一轴线上,因此轴向尺寸较大;阀板总成则布置在齿轮变速器下方的油底壳内.前驱动自动变速器除了具有与后驱动自动变速器相同的组成部分外,在自动变速器的壳体内还装有差速器.前驱动汽车的发动机有纵置和横置两种.纵置发动机的前驱动自动变器的结构和布置与后驱动自动变速器基本相同,只是在后端增加了一个差速器.横置发动机的前驱动自动变速器出于汽车横向尺寸的限制,要求有较小的轴向尺寸,因此通常将输入轴和输出轴设计成两个轴线的方式,变矩器和齿轮变速器输入轴布置在上方,输出轴则布置在下方.这样的布置减少了变速器总体的轴向尺寸,但增加了变速器的高度,因此常将阀板总成布置在变速器的侧面或上方,以保证汽车有足够的最小离地间隙.2. 按前进档的档位数分类自动变速器按前进挡的档位数的不同,可分为2个前进档,3个前进档,4个前进档三种.早期的自动变速器通常为2个前进档或3个前进档.这两种自动变速器都没有超速档,其最高档为直接档.新型轿车装用的自动变速器基本上都是4个前进档,即设有超速档.现在还有了6个、7个前进档。

3. 按齿轮变速器的类型分类自动变速器按其齿轮变速器的类型不同, 可分为普通齿轮式和行星齿轮式两种.普通齿轮式自动变速器体积较大, 最大传动比较小, 只有少数几种车辆使用(如本田ACCORD轿车).行星齿轮式自动变速器结构紧凑,能获得较大的传功比,为绝大多数轿车采用.4.按变矩器的类型分类—般都是采用结构简单的单级三元件综合式液力变矩器. 这种变距器又分为有锁止离合器和无锁止离合器两种,早期的变矩器中没有锁止离台器, 在任何工况下都是以液力方式传递发动机的动力, 因此传动效率较低.新型轿车自动变速器大都采用带锁止离合器的变矩器, 这样当汽车达到一定车速时, 控制系统使锁止离合器接合,液力变矩器输入部分和输出部分连成一体,发动机的动力以机械传递的方式直接传入齿轮变速器,从而提高了传动效率,降低了汽车的燃油消耗量。

汽车自动变速器的主要类型及特点汽车自动变速器(AT)的主要类型及目前的使用情况AT有以下几种形式：(1)液力机械AT—HMT(Hydrodynamic Mechanical Transmission)广泛应用于轿车、公共汽车、重型车辆、商用车和工程车辆上，它是目前AT的主流。

(2)机械式AT—AMT(Automated Mechanical Transmission)在通常机械式变速器基础上加上微机控制电液伺服操纵自动换档机构组成，目前它应用于部分低档轿车上和局部卡车和商用车上。

(3)无级式AT—CVT(Continuously Variable Transmission)有以下几种形式：●机械式：有不少形式，目前主要的是推块金属V型带式传动，在轿车上已开始批量试用。

●液压传动式(HST hydrostatic transmission)：在工程车辆和农业机械上已应用。

虽本田公司最近开发了泵和马达制成一体的液压和机械双流传动的AT，用于微型多功能车上，但存在转速限制、效率、噪声、重量和尺寸等问题，在汽车上基本没有应用。

●电力式：用于电动汽车(EV electric vehicle)。

AMT的结构和性能特点分析AMT是在普通人工换档机械式变速器基础上加上替代人工换档的电子控制操纵机构组成，此自动换档机构有人称为换档机械手。

AMT是在普通机械变速器上进行改造而成的，仅改变其中手动换挡操纵部分，生产制造继承性好，改造投入费用少，技术难度似乎不大，可以先局部自动化。

例如：先离合器自动操纵、局部档位间实现自动操纵等，然后再实现全面自动化。

这对资金缺乏、制造能力低、技术力量薄弱的我国汽车工业来说，具有一定的吸引力。

已有几家国内单位进行了研究开发，取得了可喜的成绩。

AMT保留原来的机械变速器，因此其传动性能基本上和机械变速器相同。

除了齿轮传动外，主要特点是具有以下两大机构：起步装置，带扭矩减振器的主离合器；换档装置，带同步器的换档啮合套。

汽车变速器的分类以及工作原理手动变速器是一种传统的变速器，司机通过离合器和换档杆来控制齿轮的切换。

手动变速器的主要组成部分包括输入轴、中间轴、输出轴、离合器、齿轮组、齿轮轴和换档机构。

手动变速器的工作原理是通过离合器的启动和换档机构的操作，将发动机的动力传递到输入轴。

输入轴通过齿轮组与中间轴和输出轴相连。

中间轴上的齿轮通过换挡机构的操作改变齿轮比例，从而改变车辆的行驶速度。

当需要换挡时，司机通过离合器将发动机与变速器分离，同时操作换挡机构，切换到所需的齿轮。

自动变速器是一种能够根据车速和负载自动调节齿轮比例的变速器。

自动变速器的主要组成部分包括液力变矩器、行星齿轮组、液压操纵系统和操纵电路。

自动变速器的工作原理是通过液力变矩器实现动力的传递和变速功能。

液力变矩器是由泵轮、涡轮和导向叶片组成的液压传动装置。

当发动机工作时，泵轮产生液压压力，使涡轮旋转，通过液压传动将动力传递到齿轮组。

行星齿轮组根据车速和负载的不同，自动调节齿轮比例，以确保发动机能够在最佳工作区间内提供动力。

自动变速器通过液压操纵系统和操纵电路实现换挡功能。

液压操纵系统由液压液和液控阀组成，控制换挡和液力变矩器的工作。

操纵电路由传感器、电控阀和控制单元组成，通过监测车速、发动机转速、加速踏板位置等信息，来自动控制液压操纵系统的工作。

除了手动变速器和自动变速器之外，还有一种叫做CVT （Continuously Variable Transmission，无级变速器）的变速器。

CVT变速器通过无级变速器带来的“连续”的变速比来实现动力传递和变速功能。

CVT变速器的工作原理是通过两个锥面带和一个斜盘来实现动力的传递。

当发动机的转速改变时，CVT变速器可以根据需要自动调整齿轮比例，以实现平滑的加速和节省燃油。

总之，汽车变速器根据结构和工作原理的不同分为手动变速器、自动变速器和CVT变速器。

每种变速器都有其独特的特点和应用场景，为驾驶员提供了不同的驾驶体验和使用便利。

手动变速器的功用、分类及其二、三轴式变速器结构的特点手动变速器的功用1、实现变速、变矩：改变传动比，扩大驱动轮转矩和转速的变化范围，以适应经常变化的行驶条件，同时使发动机在有利的工况下工作。

2、实现倒车：发动机的旋转方向从前往后看为顺时针方向，而且是不能改变的，为了实现汽车的倒向行驶，变速器中设置了倒档。

3、实现中断动力传动：在发动机启动和怠速运转、变速器换挡、汽车滑行和暂时停车等情况下，都需要中断发动机的动力传动，因此变速器中设有空档。

手动变速器的分类手动变速器包括变速传动机构和操纵机构两大部分。

变速传动机构的主要作用是改变转速和转矩的大小、方向；操纵机构的作用是实现换挡。

变速传动机构是变速器的主体，手动变速器按工作轴的数量（不包括倒档轴）可分为二轴式变速器和三轴式变速器。

二轴式变速器的结构特点二轴式变速器的变速传动机构的输入轴和输出轴平行布置，输入轴也是离合器的从动轴，输出轴也是主减速器的主动锥齿轮轴。

二轴式变速器具有五个前进挡和一个倒档，全部采用锁环式惯性同步器换挡。

输入轴上有1~~5挡主动齿轮，其中一、二挡主动齿轮与轴制成一体，3~~5挡主动齿轮通过滚针轴承空套在轴上。

输入轴上海有倒档主动齿轮，它与轴制成一体。

三、四挡同步器和五挡同步器也装在输入轴上。

输入轴上有1~~5挡从动齿轮，其中一、二挡从动齿轮通过滚针轴承空套在轴上，三~~五挡齿轮通过华健套装在轴上。

一、二挡同步器也装在输出轴上。

在变电器壳体的右端还装有倒档轴，上面通过滚针轴承套装有倒档中间齿轮。

二轴式变速器的结构特点三轴式变速器用于发动机前置后轮驱动的汽车。

它有三根主要的传动轴：一轴（输入轴）、二轴（输出轴）和中间轴，所以称为三轴式变速器。

另外还有倒档轴。

1 、一轴的前端用轴承支承在发动机飞轮的中心孔内，后端用轴承支承在变速器壳体前壁座孔中，一轴常齿合齿轮2于一轴制成一体。

一轴即是变速器输入轴，又是离合器的输出轴，离合器从动盘就是套装在该轴前端的华健上，一轴轴承盖的内圆柱面切有回油螺纹，防止变速器内润滑油窜入离合器。
