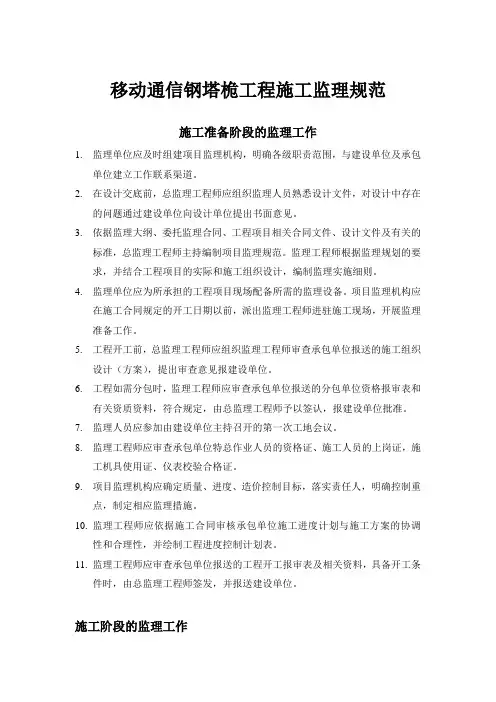

移动通信钢塔桅工程施工监理规范施工准备阶段的监理工作1.监理单位应及时组建项目监理机构,明确各级职责范围,与建设单位及承包单位建立工作联系渠道。
2.在设计交底前,总监理工程师应组织监理人员熟悉设计文件,对设计中存在的问题通过建设单位向设计单位提出书面意见。
3.依据监理大纲、委托监理合同、工程项目相关合同文件、设计文件及有关的标准,总监理工程师主持编制项目监理规范。
监理工程师根据监理规划的要求,并结合工程项目的实际和施工组织设计,编制监理实施细则。
4.监理单位应为所承担的工程项目现场配备所需的监理设备。
项目监理机构应在施工合同规定的开工日期以前,派出监理工程师进驻施工现场,开展监理准备工作。
5.工程开工前,总监理工程师应组织监理工程师审查承包单位报送的施工组织设计(方案),提出审查意见报建设单位。
6.工程如需分包时,监理工程师应审查承包单位报送的分包单位资格报审表和有关资质资料,符合规定,由总监理工程师予以签认,报建设单位批准。
7.监理人员应参加由建设单位主持召开的第一次工地会议。
8.监理工程师应审查承包单位特总作业人员的资格证、施工人员的上岗证,施工机具使用证、仪表校验合格证。
9.项目监理机构应确定质量、进度、造价控制目标,落实责任人,明确控制重点,制定相应监理措施。
10.监理工程师应依据施工合同审核承包单位施工进度计划与施工方案的协调性和合理性,并绘制工程进度控制计划表。
11.监理工程师应审查承包单位报送的工程开工报审表及相关资料,具备开工条件时,由总监理工程师签发,并报送建设单位。
施工阶段的监理工作4.1 工程质量控制4.1.2 工程放线质量的检查应符合以下要求:1.坐标、方位。
2.标高。
3.放样控制点的设置和其他保证措施。
4.工程项目监理机构应对承包单位在施工过程中报送的施工测量放线成果进行复验和确认。
对已进场材料、构配件,应进行以下工作:1.检查钢材及构配件的规格、数量、出厂合格证、检验报告单等原始凭证,并监督承包单位应按规定送检。
移动通信工程钢塔桅结构验收规范移动通信工程钢塔桅结构验收规范quotamp’—amp总则quotquot为加强移动通信工程钢塔桅结构的质量管理统一移动通信工程钢塔桅结构的验收保证移动通信工程钢塔桅结构的工程质量制定本规范。
quotquot本规范适用于自立式塔架、桅杆、单管塔等移动通信工程钢塔桅结构的验收。
quotquot本规范应与现行国家标准《建筑工程施工质量验收统一标准》’—amp、《钢结构工程施工质量验收规范》—amp配套使用。
quotquotamp移动通信工程钢塔桅结构施工中采用的工程技术文件、承包合同文件对施工质量验收的要求不得低于本规范的规定。
quotquot’移动通信工程钢塔桅结构的制作和安装应遵守国家现行的劳动保护和安全技术等方面的有关规定。
对于在高度’及以上的移动通信工程钢塔桅结构上进行施工作业者要具有登高作业证并应采取有关安全措施。
术语quotquot验收-../01-2./移动通信工程钢塔桅结构在施工单位自行质量检查评定的基础上参与建设活动的有关单位共同对检验批、分项、分部、单位工程的质量进行抽样复检根据相关标准以书面形式对工程质量达到合格与否做出确认。
quotquot进场验收341/-../01-2./对进入施工现场的材料、构配件、设备等按相关标准规定要求进行检验对产品达到合格与否做出确认。
quotquot检验批4230/.1452651按同一的生产条件或按规定的方式汇总起来供检验用的由一定数量样本组成的检验体。
quotquotamp检验4230/.1452对检验项目中的性能进行测量、检查、试验等并将结果与标准规定要求进行比较以确定每项性能是否合格所进行的活动。
—778—第四部分通信建设工程验收标准规范quotquot见证取样检测quotamp’ampamp在监理单位或建设单位监督下由施工单位有关人员现场取样并送至具备相应资质的检测单位所进行的检测。
quotquot?唤蛹煅椤痲uot-./amp由施工的承接方与完成方经双方检查并对可否继续施工做出确认的活动。
铁塔安装工程验收规定第一章总则第1条为了加强移动铁塔工程安装验收管理,保证铁塔工程质量,为以后维护工作奠定良好基础,特制定本规定及实施细则第2条本规定依据下列有关标准编写而成:1.结构工程施工及验收规范(GB50205-95)2.中华人民共和国通信行业标准:微波铁塔技术条件(YD/T757-95)3.中华人民共和国广播电影电视部部标准:广播电视钢塔桅制造技术条件(GY65-89)4.地基与基础工程施工及验收规范(GBJ202-83)5.钢筋混凝土施工及验收规范(GBJ204-83)第3条本规定是移动通信铁塔安装工程施工质量检验、随工检验和竣工验收的依据。
第4条铁塔安装工程所用器材的程式、规格、质量等均应符合本规范和设计文件的要求;工程中不准使用未经鉴定合格的器材。
第5条施工单位制定的施工操作规程应贯彻本规定的要求。
第6条施工中应严格执行国家颁布的各种法规,在施工安全方面应贯彻执行劳动部门颁发的各项安全操作规程。
第7条本规定未列入的铁塔安装内容应按施工图设计规定办理,其指标和要求可由设计单位、建设单位和施工单位共同协商,做出补充规定,并报主管部门备案。
第8条施工单位应严格执行本规范的规定,加强现场管理,确保工程施工质量;工程建设管理部门应指派随工代表配合施工,及时检查施工技术工作,并组织随工检验。
第9条本规定制定的指标与国家标准有矛盾时,应以国家标准为准;本规定的解释权与修改权属省公司。
第二章工程质量职责划分第10条工程建设管理部门对工程整体质量负有重要责任,主要负责从工程前期准备到验收阶段的所有工作,协调施工单位、设备供应商和网络维护部门工作,及时组织实施初验和终验,对工程中出现的重大问题,须及时上报上级主管部门。
第11条施工单位对工程质量负有直接责任,主要负责按照设计要求进行铁塔基础建设,铁塔主体建设等工作,并配合铁塔厂家和维护单位做好相关工作。
施工单位应遵守工程纪律、加强现场管理,确保工程施工质量。
中国铁塔股份有限公司通信铁塔、机房施工及验收规范(试行)2015-1-12发布2015-1-12实施中国铁塔股份有限公司发布目录目录 (1)前言 (1)1.总则 (2)2.铁塔成品/半成品检查 (3)2.1 塔体构件的检查 (3)2.2 其他 (6)3.铁塔建设 (6)3.1 基础工程 (6)3.1.1 一般规定 (6)3.1.2土方工程 (6)3.1.3 模板工程 (7)3.1.4 钢筋工程 (7)3.1.5 混凝土工程 (8)3.1.6 灌注桩基础 (9)3.1.7 预埋件安装 (11)3.1.8 塔脚包封 (11)3.2 铁塔安装 (11)3.2.1 一般规定 (11)3.2.2 基础及支撑面 (12)3.2.3 安装和校正 (13)3.2.4 单管塔安装 (14)3.2.5 角钢塔及钢管塔安装 (15)3.2.6 拉线式铁塔 (16)3.2.7 走线架、过桥和爬梯馈线支架的安装 (16)3.2.8 避雷针、支架、避雷带安装 (16)3.2.9 防雷接地 (17)4.机房工程 (19)4.1 土建机房 (19)4.1.1基坑开挖和垫层 (19)4.1.2主体墙砌筑 (19)4.1.3钢筋绑扎 (19)4.1.4混凝土浇筑 (20)4.1.5墙面粉刷工程 (21)4.1.6地面铺耐磨砖工程 (21)4.1.7防水及排水 (22)4.1.8门窗工程 (22)4.1.9电气照明 (23)4.1.10空调、通风 (24)4.1.11防雷接地 (25)4.1.12消防设备 (27)4.1.13防护网 (27)4.2 彩钢板房、一体化机房 (27)4.2.1 一般规定 (27)4.2.2 彩钢板房基础及防水 (28)4.2.3 彩钢板房安装 (29)4.2.4 防雷接地 (30)4.3电源设备 (30)4.3.1.交流设备安装 (30)4.3.2.进机房电源线 (30)4.3.3.开关电源设备安装 (30)4.3.4.直流变换(DC-DC)设备安装 (30)4.3.5.直流电缆 (30)4.3.6.直流输出端子 (31)4.3.7.电池安装 (31)4.3.8.标签 (31)4.3.9.设备外观 (31)附录1 铁塔工程原材料检查及加工要求 (32)附录2 铁塔基础工程验收表 (41)附录3 铁塔主体验收表 (42)附录4 铁塔地网记录表 (43)附录5 机房验收记录表 (44)前言本规范的编制目的是通过标准化验收要求,满足通信铁塔、机房建设和工程验收的需要,规范验收流程和验收内容。
中华人民共和国通信行业标准YD XXXX-XX 移动通信钢塔桅结构设计规范Code for Design of Mobile Communication Steel Towers and masts(征求意见稿)YD YD XXXX —XX 200X -XX -XX 发布 200X -XX -XX 实施 中华人民共和国信息产业部发布中华人民共和国通信行业标准移动通信钢塔桅结构设计规范Code for Design of Mobile Communication Steel Towers and mastsYD XXXX-XX主管部门:信息产业部综合规划司批准部门:中华人民共和国信息产业部施行日期:200X年XX月XX日XX出版社200X 北京前言本规范的编制是以国家标准《建筑结构可靠度设计统一标准》GB50068-2001为准则,遵守建筑结构荷载和建筑结构(钢结构、建筑抗震、建筑地基基础等)设计规范的基本规定,结合移动通信钢塔桅结构的特性,对移动通信钢塔桅结构设计中的技术问题作出规定。
本规范共分七章,其主要内容有:总则、术语和符号、基本设计规定、结构内力分析、构件及节点连接、构造与工艺技术要求、地基与基础。
为了提高规范质量,请各单位在执行本规范过程中注意总结经验和积累资料。
如发现需要修改和补充之处,希随时将问题和意见反馈给我们,以便今后修订时参考。
主编单位:广东省电信规划设计院主要起草人:谢郁山、徐少伟、楚劲参编单位:华信邮电咨询设计研究院有限公司主要起草人:陆皞、殷晓霞目次1.总则2.术语和符号3.基本设计规定3.1设计原则3.2荷载与地震作用3.3材料选用4.结构分析4.1一般规定4.2自立式钢塔架4.3单管塔4.4拉线塔5.构件及节点连接5.1一般规定5.2构件设计5.3连接设计5.4法兰连接计算5.5塔脚板连接计算6.构造与工艺技术要求6.1一般规定6.2节点连接6.3制作与安装6.4工艺技术要求7.地基与基础7.1一般规定7.2地基计算7.3基础设计7.4基础的抗拔稳定附录A 法兰盘内力计算附录B 基础和锚板基础抗拔稳定计算附录C 本规定用词说明1总则1.0.1为在移动通信铁塔工程设计与施工中贯彻执行国家的技术经济政策,做到安全适用、技术先进、经济合理、施工方便,特制定本规范。
YD 中华人民共和国通信行业标准YD/T 5XXX-200X___________________________________________移动通信钢塔桅工程验收规范Code for acceptance of construction quality ofmobile communication steel tower and mast(送审稿)200X-XX-发布 200X-XX-XX实施中华人民共和国信息产业部发布中华人民共和国通信行业标准移动通信钢塔桅工程验收规范Code for acceptance of construction quality ofmobile communication steel tower and mastYD/T 5XXX-XXXX主管部门:信息产业部综合规划司批准部门: 中华人民共和国信息产业部施行日期:200X年XX月XX日XXXXXX出版社200X北京信产部关于发布《移动通信钢塔桅工程验收规范》的通知前言本规范是根据中华人民共和国信息产业部信部规函【2004】508号文“关于安排《通信工程建设标准》修订和制定计划的通知”的要求,由华信邮电咨询设计研究院有限公司会同广东省电信规划设计院共同编制而成。
在编制过程中,编制组进行了广泛的调查研究,在国家标准《钢结构工程施工质量验收规范》GB50205及《塔桅钢结构施工及验收规程》CECS80的基础上,结合移动通信塔桅钢结构的特点,并以多种方式广泛征求了有关单位和专家的意见,对主要问题进行了反复修改,最后经审查定稿。
本规范共分为10章,包括总则、术语、基本规定、原材料及成品进场、塔桅钢结构的焊接工程、紧固件连接工程、钢零件及钢部件加工工程、塔桅钢结构的热浸锌防腐工程、塔桅钢结构的安装工程、塔桅钢结构分部工程竣工验收以及5个附录。
本规范附录A将塔桅工程分为三个分部工程,其中塔桅钢结构分部原则上分成5个分项工程,每一分项工程单独成章。
YD 中华人民共和国通信行业标准YD/T XXXX—XX移动通信钢塔桅结构设计规范200X-XX-XX发布200X-XX-XX实施中华人民共和国信息产业部发布电信设备安装抗震设计规范YD XXXX-XX移动通信钢塔桅结构设计规范Design Specifications of structure for Mobile Communication Steel Tower and mast(送审稿)中华人民共和国通信行业标准移动通信钢塔桅结构设计规范Design Specification of structure for Mobile Communication Steel Tower and mastYD/T XXXX-XX主管部门:信息产业部综合规划司批准部门:中华人民共和国信息产业部施行日期:200X年XX月XX日XX出版社200X 北京前言本规范是根据信息产业部信部规函【】508号”关于安排<通信工程建设标准>修订和制定计划的通知”的要求,由广东省电信规划设计院会同华信邮电咨询设计研究院有限公司编写而成。
本规范的编制是以国家标准<建筑结构可靠度设计统一标准>GB 50068-为准则,遵守建筑结构荷载和建筑结构(钢结构、建筑抗震、建筑地基基础等)设计规范的基本规定,结合移动通信钢塔桅结构的特性,对移动通信钢塔桅结构设计中的技术问题作出规定。
在编制过程中,编制组进行了广泛的调查研究,总结了近年来工程实践经验,参考国外及国内其它行业的相关规定,并以多种方式广泛征求了有关单位和专家的意见,经重复讨论、修改、充实,最后经审查定稿。
本规范的主要内容包括移动通信钢塔桅结构的基本设计规定、结构分析、构件及节点连接、构造与工艺技术要求、地基与基础等。
本规范用黑体字标注的条文为强制性条文,必须严格执行。
本规范由信息产业部综合规划司负责解释、修订、监督管理。
本规范具体条文规定的解释由广东省电信规划设计院主编单位负责。
塔桅钢结构施工及验收规程塔桅钢结构施工及验收规程CECS80∶96主编单位:同济大学批准单位:中国工程建设标准化协会批准日期:1996年5月30日前言现批准《塔桅钢结构施工及验收规程》CECS80∶96为中国工程建设标准化协会标准,推荐给各有关单位使用。
在使用过程中,请将意见及有关资料寄交上海市四平路1239号同济大学中国工程建设标准化协会高耸构筑构委员会(邮编:200092),以便修订时参考。
中国工程建设标准化协会1996年5月30日1总则1.0.1在塔桅钢结构工程施工及验收中为了做到安全施工、确保质量,特制定本规范。
1.0.2本规程主要适用于电视塔、微波塔、无线电桅杆及大气污染监测塔等塔桅钢结构工程,对输电线路塔、石油化工塔、排气及火炬塔、球场照明塔、水塔以及矿井架、车库、索道支架等钢结构工程也可参照使用。
1.0.3塔桅钢结构施工与验收,除应符合本规范的规定外,对已制定有专业规范、规程的结构工程,尚应符合其专业特殊规定的要求。
1.0.4塔桅结构的制作必须根据施工图进行。
施工图应按设计图纸及技术要求编制,如制作时需修改设计图纸及技术要求,必须取得设计单位的同意,签署设计更改文件。
1.0.5塔桅钢结构在安装前,施工单位应按设计文件和施工图的要求编制施工组织设计(或施工方案)。
1.0.6制作和安装以及质量检查所用量具、检测仪器等均应具有相应的精度,并应定期送计量部门鉴定。
1.0.7制作和安装过程中,应严格按工序检验合格后,方能进行下道工序的作业。
1.0.8塔桅钢结构的制作和安装,应遵守国家现行的劳动保护和安全技术等方面的有关规定。
对于在高度30m及以上的塔桅钢结构上进行施工作业者,要具有登高作业证,并应编制有关安全措施。
2材料2.0.1钢材质量应符合现行的国家标准《普通碳素结构钢技术条件》(GB700—79)、《低合金结构钢技术条件》(GB1591—79)和《桥梁用碳素钢及普通低合金钢钢板技术条件》(YB168—70)的规定。
