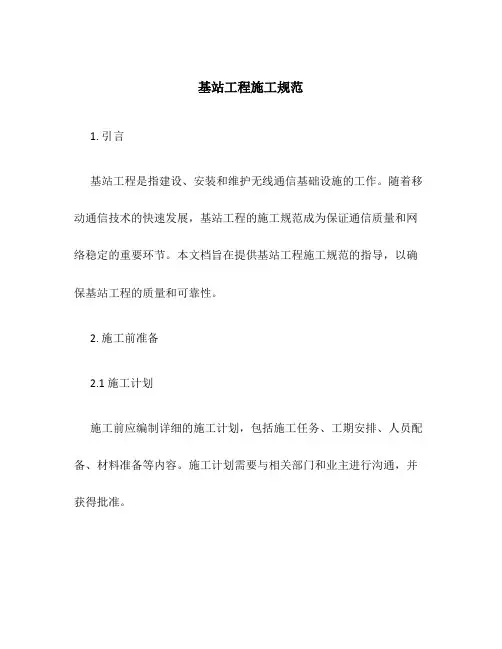

基站工程施工规范1. 引言基站工程是指建设、安装和维护无线通信基础设施的工作。
随着移动通信技术的快速发展，基站工程的施工规范成为保证通信质量和网络稳定的重要环节。
本文档旨在提供基站工程施工规范的指导，以确保基站工程的质量和可靠性。
2. 施工前准备2.1 施工计划施工前应编制详细的施工计划，包括施工任务、工期安排、人员配备、材料准备等内容。
施工计划需要与相关部门和业主进行沟通，并获得批准。
2.2 安全措施在施工前，应制定安全措施并向所有工作人员进行培训。
施工现场应设置明显的安全警示标识，并配备必要的安全设备，如安全帽、安全绳等。
2.3 材料准备在施工前，需要准备所需的施工材料和设备，并确保其质量符合相关标准。
材料和设备的保养和储存应按照规定进行。
3. 施工过程3.1 场地准备在施工前，应清理施工场地，确保场地平整和无障碍物。
施工过程中需要对周围环境进行合理保护，避免对周围居民和环境造成不利影响。
3.2 基础施工基础施工是指对基站的基础设施进行施工，包括基站塔座和地基的建设。
施工过程中需要严格按照设计要求进行施工，确保基础设施的稳定和安全。
3.3 机房建设机房建设是基站工程的重要环节。
在施工机房时，应按照设计要求进行布线、安装空调设备、供电设备等，并确保机房的密封性和防火措施符合相关标准。
3.4 天线安装天线安装是基站工程的核心任务之一。
在进行天线安装时，需要保证天线位置准确、固定可靠，并进行合理的电缆布线。
天线安装完成后，需要进行天线方向调整和信号测试，确保天线工作正常。
3.5 设备安装设备安装包括基站设备和配套设备的安装。
在进行设备安装时，需要确保设备连接正确、固定可靠，并进行相应的接地处理。
安装完成后，需要进行设备调试和系统测试，确保设备的正常工作。
3.6 系统调试系统调试是整个基站工程的最后一步。
在进行系统调试时，需要对整个通信系统进行测试和优化，确保系统的稳定性和通信质量。
4. 施工验收4.1 施工记录在施工过程中，需详细记录施工过程和关键节点的情况，包括施工日期、施工人员、使用材料和设备等。
标准化施工图片
无线基站室外部分：

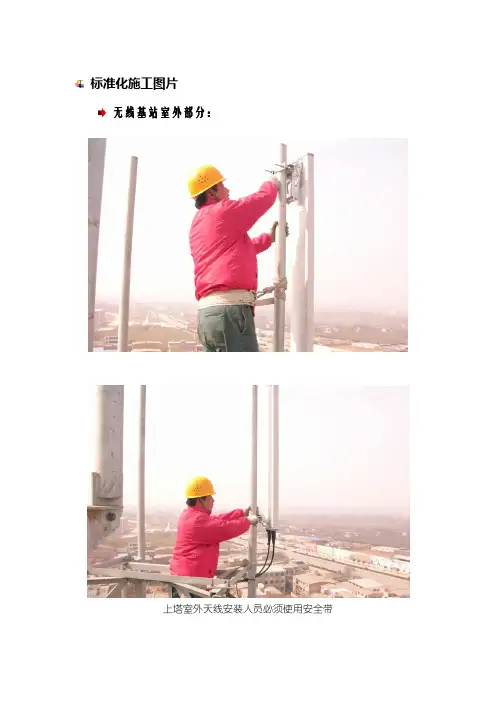

上塔室外天线安装人员必须使用安全带
安装完毕的天线馈线与室外跳线连接
塔上平台馈线的走线
塔上平台工具包在不使用时，应扣紧袋口并固定在塔上
室外馈线转弯遇有棱角处必须作保护措施
回水弯无线基站室内部分：
馈线与室内跳线的连接（单系统）馈线与室内跳线的连接（双系统）
室内布线应横平竖直，尽量不交叉
手动压接钳压接地线
室内设备安装：
室内设备安装标记固定位置
使用电锤打孔，同时使用吸尘器
吸去飞尘及沙粒
使用香槟锤调整机架，使之对齐
水平尺垂直度的
测量
水平尺水平度的测量
车辆及工具仪表
安立S331D
Bird4000A
Bird4304A
工具的摆放
罗盘的使用
机械套筒安全防护用品的使用
安全帽及安全带的使用
护栏外安全施工悬空条件下安全施工。

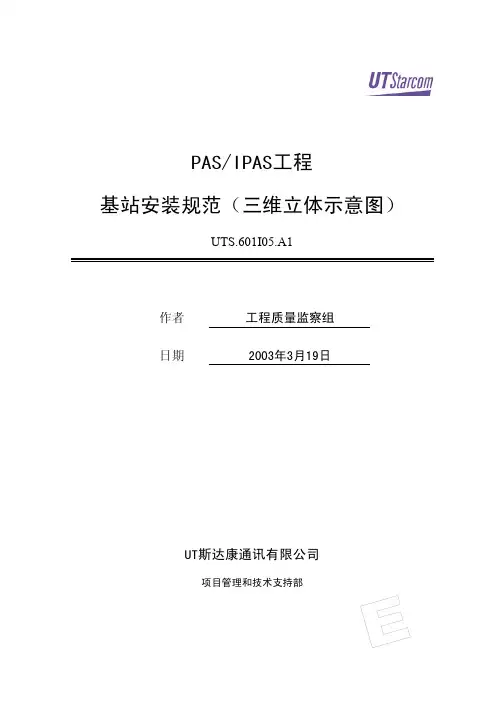

PAS/IPAS工程基站安装规范（三维立体示意图）UTS.601I05.A1作者 工程质量监察组日期 2003年3月19日UT斯达康通讯有限公司项目管理和技术支持部UT斯达康公司以"客户成功，我们成功"的价值观衡量、规范员工的行为，致力于服务创新和服务承诺的兑现，以高效快速解决客户各种问题，并最大限度节省和保护客户投资的行为，力求为用户提供超越客户期望的服务。
UT斯达康公司拥有完善的服务体系，技术服务中心拥有一批优秀的专业技术人员，并在全国设有服务分支机构，提供24小时技术服务。
本着用户至上，信守承诺的原则，UT斯达康公司承诺：在24小时之内对用户的问题给予答复。
为客户提供优质、高效、专业的服务是UT斯达康的追求。
UT斯达康通讯有限公司项目管理和技术支持部联系地址：浙江省杭州市教工号1号12号楼邮政编码：310012电话号码：(0571)88916789传 真：(0571)88916789800免费电话：8008571466Call Log邮件地址：call_log@客户支持网站：版权声明本文档属UT斯达康通讯有限公司版权所有，侵权必究。
本文档专供用户、本公司职员以及经本公司许可的人员使用。
未经公司书面同意，任何单位或个人不得以任何方式复制、翻印、改编或传播手册的全部或部分内容。
UTStarcom，PAS，WACOS, iAN, AIRSTAR, WLL, ISP, WICOPS, NGDLC,Intranode, Internode, Xtr-m-IP, UNITECH，小灵通, 为UT斯达康公司或其子公司、关联公司的注册商标，受商标法保护，任何个人或团体非法使用以上商标，UT斯达康公司有权追究其法律责任。
目 录1目的 (1)2适用范围 (1)3职责概述 (1)4相关资料 (1)5500mw屋顶型基站安装规范 (2)5.1500mw屋顶型安装流程 (2)5.2500mw屋顶型基站整体示意图 (3)5.3500mw屋顶型安装步骤详细说明 (4)5.3.1第1步：支架底座的安装（底座支架及支撑架的安装） (4)5.3.2第1步：支架底座的安装（底座立柱支架的安装） (5)5.3.3第2步：天线支架的安装（天线托架的组装） (6)5.3.4第2步：天线支架的安装（下层托架的安装） (7)5.3.5第2步：天线支架的安装（上层托架的安装） (8)5.3.6第3步：天线的安装 (9)5.3.7第4步：抱环的安装 (10)5.3.8第5步：馈线的走线 (11)5.3.9第6步：立柱的安装 (12)5.3.10第7步：钢索的安装 (13)5.3.11第8步：基站、JOINTBOX及汇流排的安装 (14)5.3.12第9步：馈线与基站的连接及天馈避雷器的安装 (15)5.3.13第10步：天馈避雷器防水套管的安装 (16)5.3.14附图1 基站上方多余馈线的缠绕 (17)5.3.15附图2 500mw屋顶型基站汇流排上的接地线的连接 (18)6500mw双极化天线基站安装规范 (19)6.1500mw双极化天线基站安装规范说明 (19)6.2安装规范详细说明 (19)6.2.1双极化天线的安装 (19)6.2.2基站的安装 (21)6.2.3天线支架的安装 (24)6.2.4基站天馈线的连接 (31)6.2.5馈线与基站的连接及天馈避雷器的安装 (33)6.2.6天馈避雷器防水套管的安装 (34)6.2.7避雷针的安装 (35)6.2.8天线支架、基站的接地和等电位处理 (36)6.2.9附图1 基站上方多余馈线的缠绕 (37)6.2.10附图2 汇流排上短接线的连接 (37)插 图 目 录图1 500mw屋顶型基站安装流程 (2)图2 500mw屋顶型基站整体示意图 (3)图3 500mw屋顶型基站底座支架及支撑架的安装 (4)图4 500mw屋顶型基站底座立柱支架的安装 (5)图5 基站天线托架的组装 (6)图6 下层托架的安装 (7)图7 上层托架的安装 (8)图8 基站天线的安装 (9)图9 500mw屋顶型基站抱环的安装 (10)图10 馈线的走线 (11)图11 500mw屋顶型基站立柱的安装 (12)图12 500mw屋顶型基站钢索的安装 (13)图13 500mw屋顶型基站基站、JOINTBOX及汇流排的安装 (14)图14 500mw屋顶型基站馈线与基站的连接及天馈避雷器的安装 (15)图15 500mw屋顶型基站天馈避雷器防水套管的安装 (16)图16 馈线在基站上方的走线（正面） (17)图17 馈线在基站上方的走线（侧面） (17)图18 500mw屋顶型基站汇流排接地线的连接 (18)图19 500mw双极化天线的安装示意图 (19)图20 500mw双极化天线安装间距示意图 (20)图21 CS安装架的安装示意图 (21)图22 屋顶型基站、JOINTBOX和汇流排的安装示意图 (22)图23 侧墙型基站、汇流排的安装示意图 (23)图24 500mw双极化屋顶型天线支架的安装示意图 (24)图25 500mw双极化打孔型天线支架的安装示意图 (25)图26 500mw双极化侧墙型天线支架的安装示意图 (26)图27 500mw双极化街面侧墙型支架的安装示意图 (27)图28 500mw双极化街面侧墙型支架的安装分解示意图 (28)图29 500mw双极化女儿墙外挂型天线支架安装示意图 (29)图30 500mw双极化女儿墙外挂型天线支架安装分解示意图 (30)图31 500mw双极化天线非组控基站的天馈连接（天线水平摆放）（正视图） (31)图32 500mw双极化天线组控基站的天馈连接（天线水平摆放）（正视图） (32)图33 500mw双极化天线组控基站的天馈连接（天线垂直摆放）（正视图） (32)图34 500mw双极化天线馈线与基站的连接及天馈避雷器的安装 (33)图35 500mw双极化天线天馈避雷器防水套管的安装 (34)图36 500mw双极化天线基站避雷针的安装示意图 (35)图37 500mw双极化天线支架、基站的接地和等电位处理示意图 (36)图38 500mw双极化天线基站馈线的走线 (37)图39 500mw双极化天线基站汇流排短接线的连接 (37)1 目的从工程质量控制的角度出发，规范基站安装流程，从根本上提高工程安装质量水平。

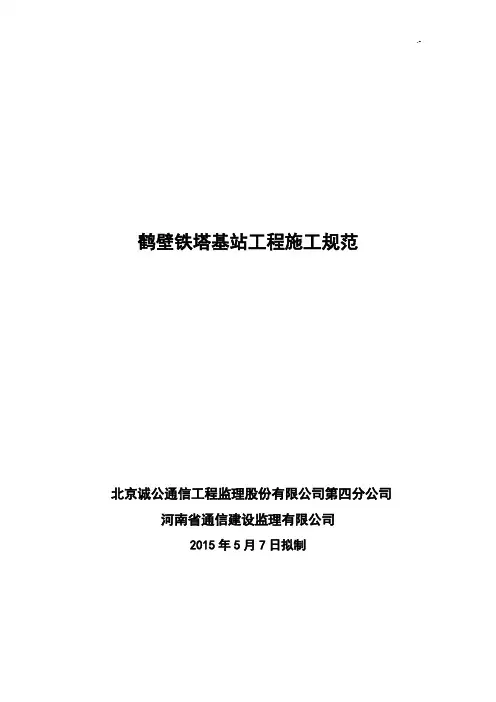

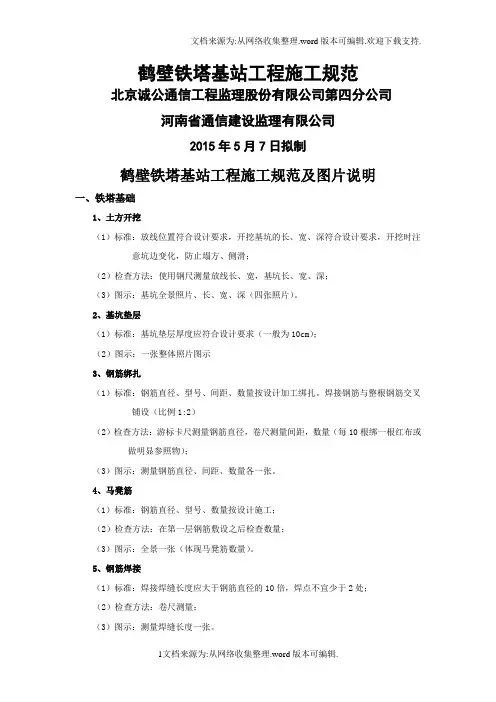

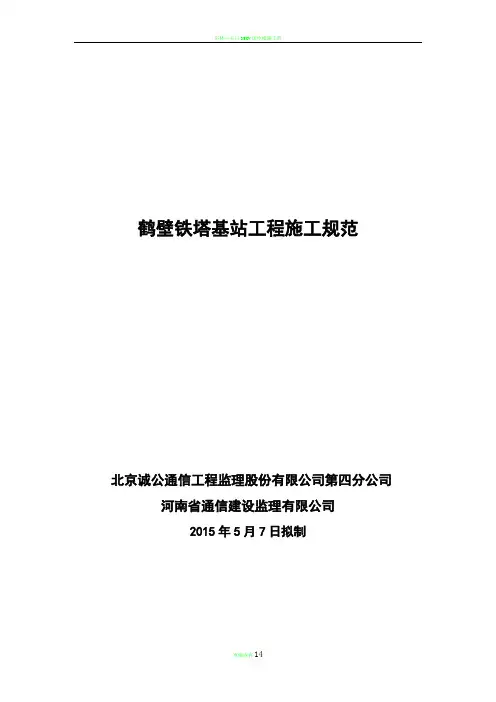

鹤壁铁塔基站工程施工规范北京诚公通信工程监理股份有限公司第四分公司河南省通信建设监理有限公司2015年5月7日拟制鹤壁铁塔基站工程施工规范及图片说明一、铁塔基础1、土方开挖（1）标准：放线位置符合设计要求，开挖基坑的长、宽、深符合设计要求，开挖时注意坑边变化，防止塌方、侧滑；（2）检查方法：使用钢尺测量放线长、宽，基坑长、宽、深；（3）图示：基坑全景照片、长、宽、深（四张照片）。
2、基坑垫层（1）标准：基坑垫层厚度应符合设计要求（一般为10cm）；（2）图示：一张整体照片图示3、钢筋绑扎（1）标准：钢筋直径、型号、间距、数量按设计加工绑扎。
焊接钢筋与整根钢筋交叉铺设（比例1:2）（2）检查方法：游标卡尺测量钢筋直径，卷尺测量间距，数量（每10根绑一根红布或做明显参照物）；（3）图示：测量钢筋直径、间距、数量各一张。
4、马凳筋（1）标准：钢筋直径、型号、数量按设计施工；（2）检查方法：在第一层钢筋敷设之后检查数量；（3）图示：全景一张（体现马凳筋数量）。
5、钢筋焊接（1）标准：焊接焊缝长度应大于钢筋直径的10倍，焊点不宜少于2处；（2）检查方法：卷尺测量；（3）图示：测量焊缝长度一张。
6、主筋焊接（1）标准：主筋测量长度3700mm（横向500mm，竖向3200mm）；（2）检查方法：游标卡尺测量钢筋直径，卷尺测量钢筋长度；（3）图示：直径测量一张，长度测量一张，柱子从上向下照片一张（体现主筋数量）。
7、接地网安装（1）标准：接地角钢型号、数量，扁钢型号、长度均符合设计要求，角钢、扁铁必须热浸镀锌，接地角钢埋设深度符合设计要求，一般顶部距地面不少于0.8m，接地角钢需用扁钢连成一体，焊接面积大于80mm，焊接处需做防腐处理；（2）检查方法：钢尺测量焊接长度；（3）图示：焊接照片一张，全景照片一张。
8、预埋件安装（1）标准：预埋件尺寸规格、质量应符合设计要求，预埋件螺栓露出地面部分需热镀锌，做防锈处理，预埋件位置，螺栓高低符合设计要求，预埋件与主筋焊接牢固；预埋件校正后根开要符合设计图纸要求。
鹤壁铁塔基站工程施工规范北京诚公通信工程监理股份有限公司第四分公司河南省通信建设监理有限公司2015年5月7日拟制鹤壁铁塔基站工程施工规范及图片说明一、铁塔基础1、土方开挖（1）标准：放线位置符合设计要求，开挖基坑的长、宽、深符合设计要求，开挖时注意坑边变化，防止塌方、侧滑；（2）检查方法：使用钢尺测量放线长、宽，基坑长、宽、深；（3）图示：基坑全景照片、长、宽、深（四张照片）。
2、基坑垫层（1）标准：基坑垫层厚度应符合设计要求（一般为10cm）；（2）图示：一张整体照片图示3、钢筋绑扎（1）标准：钢筋直径、型号、间距、数量按设计加工绑扎。
焊接钢筋与整根钢筋交叉铺设（比例1:2）（2）检查方法：游标卡尺测量钢筋直径，卷尺测量间距，数量（每10根绑一根红布或做明显参照物）；（3）图示：测量钢筋直径、间距、数量各一张。
4、马凳筋（1）标准：钢筋直径、型号、数量按设计施工；（2）检查方法：在第一层钢筋敷设之后检查数量；（3）图示：全景一张（体现马凳筋数量）。
5、钢筋焊接（1）标准：焊接焊缝长度应大于钢筋直径的10倍，焊点不宜少于2处；（2）检查方法：卷尺测量；（3）图示：测量焊缝长度一张。
6、主筋焊接（1）标准：主筋测量长度3700mm（横向500mm，竖向3200mm）；（2）检查方法：游标卡尺测量钢筋直径，卷尺测量钢筋长度；（3）图示：直径测量一张，长度测量一张，柱子从上向下照片一张（体现主筋数量）。
7、接地网安装（1）标准：接地角钢型号、数量，扁钢型号、长度均符合设计要求，角钢、扁铁必须热浸镀锌，接地角钢埋设深度符合设计要求，一般顶部距地面不少于0.8m，接地角钢需用扁钢连成一体，焊接面积大于80mm，焊接处需做防腐处理；（2）检查方法：钢尺测量焊接长度；（3）图示：焊接照片一张，全景照片一张。
8、预埋件安装（1）标准：预埋件尺寸规格、质量应符合设计要求，预埋件螺栓露出地面部分需热镀锌，做防锈处理，预埋件位置，螺栓高低符合设计要求，预埋件与主筋焊接牢固；预埋件校正后根开要符合设计图纸要求。
鹤壁铁塔基站工程施工规范北京诚公通信工程监理股份有限公司第四分公司河南省通信建设监理有限公司2015年5月7日拟制鹤壁铁塔基站工程施工规范及图片说明一、铁塔基础1、土方开挖（1）标准：放线位置符合设计要求，开挖基坑的长、宽、深符合设计要求，开挖时注意坑边变化，防止塌方、侧滑；（2）检查方法：使用钢尺测量放线长、宽，基坑长、宽、深；（3）图示：基坑全景照片、长、宽、深（四张照片）。
2、基坑垫层（1）标准：基坑垫层厚度应符合设计要求（一般为10cm）；（2）图示：一张整体照片图示3、钢筋绑扎（1）标准：钢筋直径、型号、间距、数量按设计加工绑扎。
焊接钢筋与整根钢筋交叉铺设（比例1:2）（2）检查方法：游标卡尺测量钢筋直径，卷尺测量间距，数量（每10根绑一根红布或做明显参照物）；（3）图示：测量钢筋直径、间距、数量各一张。
4、马凳筋（1）标准：钢筋直径、型号、数量按设计施工；（2）检查方法：在第一层钢筋敷设之后检查数量；（3）图示：全景一张（体现马凳筋数量）。
5、钢筋焊接（1）标准：焊接焊缝长度应大于钢筋直径的10倍，焊点不宜少于2处；（2）检查方法：卷尺测量；（3）图示：测量焊缝长度一张。
6、主筋焊接（1）标准：主筋测量长度3700mm（横向500mm，竖向3200mm）；（2）检查方法：游标卡尺测量钢筋直径，卷尺测量钢筋长度；（3）图示：直径测量一张，长度测量一张，柱子从上向下照片一张（体现主筋数量）。
7、接地网安装（1）标准：接地角钢型号、数量，扁钢型号、长度均符合设计要求，角钢、扁铁必须热浸镀锌，接地角钢埋设深度符合设计要求，一般顶部距地面不少于0.8m，接地角钢需用扁钢连成一体，焊接面积大于80mm，焊接处需做防腐处理；（2）检查方法：钢尺测量焊接长度；（3）图示：焊接照片一张，全景照片一张。
8、预埋件安装（1）标准：预埋件尺寸规格、质量应符合设计要求，预埋件螺栓露出地面部分需热镀锌，做防锈处理，预埋件位置，螺栓高低符合设计要求，预埋件与主筋焊接牢固；预埋件校正后根开要符合设计图纸要求。

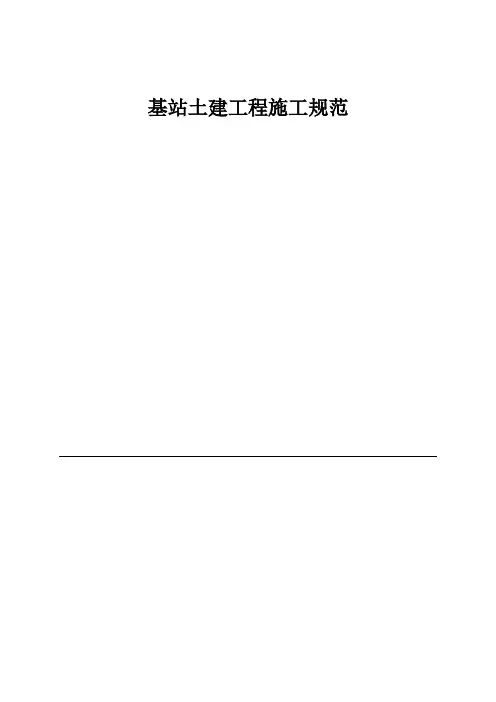

基站土建工程施工规范基站土建工程施工规范1 目的为确保土建工程按计划完成，保证施工质量及施工工艺达到和超过通信行业的使用要求，使土建工程、地网工程、电力接入工程施工管理规范化、标准化。
2 适用范围适用于所有新址基站、旧址基站及新建机房的土建工程。
3 引用规范3.1《建筑工程质量检验评定标准》（GBJ301-88）3.2《建筑安装工程质量检验评定统一标准》（GBJ300-88）3.3《建筑防水工程技术标准》（DBJ15-19-97）3.4《建筑电气安装工程质量检验评定标准》（DBJ303-88）3.5电气装置安装工程电气设备交接实验标准（GB50150-91）3.6电气装置安装工程电缆线路施工及验收规范（GB50168-92）3.7电气装置安装工程接地装置施工及验收规范（GB50169-92）3.8电气装置安装工程蓄电池施工及验收规范（GB50172-92）3.9电气装置安装工程35KV及以下架空电力线路施工及验收规范（GB50172-92）4 技术要求及质量标准4.1技术要求4.1.1对选定房屋进行检查：原则上要求机房净高大于等于2.7米，面积大于15平方米。
由专业设计人员确认其结构强度是否能满足电池、机架及所有设备的永久荷载和施工荷载及其它活荷载,能否满足使用功能，有无较严重质量问题。
如不能满足使用要求，考虑改变荷载分布方式，或者重新选址。
4.1.2设计院设计的基地站装修施工图内容，应包括后续各分包工程所需孔洞的具体留设位置和尺寸；以便装修工程承建商准确留设，防止后续施工造成成品破坏。
4.1.3对选定房屋进行处理：对已经有渗漏迹象和可能会发生渗漏的墙体或天棚进行内外部的防水预处理。
保证3年内不发生渗漏现象。
开裂的非承重墙重新砌筑或钉挂钢丝网处理。
如发生以下现象：勘察和装修施工过程中，未出现异常情况，但由于选定房屋未达到规范要求或为农民房质量较差，在设备安装过程中或房屋周围振动荷载较大，引起非承重墙开裂，也应由承建商立即处理，所需费用由建设单位和施工单位协商解决，监理公司可公正地进行协调。
中国联合网络通信有限公司**市分公司基站综合配套工程施工标准配套建设标准二〇一一年度目录第一章：高压电力工程施工规范和技术标准²²²²²²²²²²²²²²3 第二章：低压电力工程施工规汇范及技术标准²²²²²²²²²²²²11 第三章：基站附属设施安装及装修标准²²²²²²²²²²²²²²²²²²17 第四章：高桅杆、围笼、抱杆工程安装施工技术规范²²²²²²20 第五章：基站防盗网罩技术指标²²²²²²²²²²²²²²²²²²²²²²²²32 第六章：建设技术要求²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²34 第七章：土建房、钢板配套工程安装施工技术规范²²²²²²²²36第一章：高压电力工程施工规范和技术标准为了加强配电网建设施工质量管理，提高工程施工质量，根据国家颁发的有关规程规范和技术标准，结合实际情况，制定配电线路施工技术标准，供工程施工及验收时参照执行。
XX基站交流引入工程项目施工规范为了规范XX基站室外交流引入方式，消除电缆布放不规范等带来的故障和雷击隐患，结合机房安全标准化整治，特制定本规范。
各标预估工作量，工作量为预估工作量，招标方有权根据省公司实际批复情况无条件调整工作量。
技术规范室外直埋式地埋电缆敷设：一、采用电力铠装电缆挖沟铺沙盖砖的方式实现传输。
在确定路由时严格按照与周围设施间的距离规范定位，有转弯处确保其弯曲半径不小于20倍，尽可能不与其它管线及电缆形成交叉，如有交叉严格按规范施工。
1、电缆沟的沟深不小于0.8米，沟宽0.4米，放设电缆前先测试电缆的绝缘电阻，然后在沟内铺沙，放入电缆后，再盖沙一层，厚度不小于10CM，而后铺砖。
有重压路段时，加穿厚避钢管保护确保电缆安全。
电缆敷设完成后，再测绝缘电阻，确认无误，方可回填夯实。
2、地埋电缆敷设段埋设完毕十五日后将路由标识进行埋设，地埋电缆沟起始位置、拐弯位置及电缆末端必须单独设置路标石，其他部位间距为15m—20m设置。
二、室外架空电缆敷设或沿建筑物架设实现传输1、吊架高度不小于5.5米，过路时不小于6.5米，吊挂固定点间距不大于0.5米。
2、拐角处均加保护管保护，保证远离有害气体、易燃易爆物品、树木等。
架空立杆（木质）必须采用防腐处理后的电力专用木杆。
立杆埋深应根据立杆高度确定埋深深度。
埋设立杆时必须进行人工木夯夯实，避免立杆歪斜。
3、电缆敷设严禁用铁丝绑扎。
4、电缆沿墙敷设部位必须采用镀锌管卡进行固定，管卡与电缆之间必须加设电缆线皮进行隔离防护，严禁管卡与电缆直接接触。
5、地埋铠装电缆入机房前必须进行铠装接地，剥开电缆部位必须进行防水包扎处理。
三、室内配电箱、照明、插座、空调等安装工程1、室内各器具安装必须横平竖直，走线合理，牢固美观。
2、基站交流配电箱安装为机房内明装，严格按施工图纸施工，采用膨胀螺栓固定牢固可靠，配电箱距地1.5米，垂直度小于3mm，安装前、后均测量绝缘电阻，测验合格后方可通电。
基站机房施工规范基站机房施工规范一. 基站内部设备摆放标准1.总则（1）新建基站应满足2G、3G共站需求。
（2）新建基站应满足房屋承重安全要求。
（3）各类设备摆放合理，满足布线工艺要求。
（4）为方便承重改造，电池尽量安排在机房短边的承重墙上。
（5）开关电源与馈线窗分别位于机房两端。
（6）租用一层机房不涉及承重，参照自建机房摆放设备。
（7）长方形机房:电池靠近机房短边与主设备列架垂直摆放。
（8）相邻的两间机房：基站主设备单放一间；电池、开关电源、传输综合柜安排在另一房间，配套设备摆放标准同长方形机房。
（9）其他类型机房：待承重改造确定后，综合考虑其他专业摆放设备。
（10）具体的设备摆放请参考附图。
2.基站机房面积的建议考虑现有机架的数量以及未来3G系统设备的摆放和满足基站承重要求，建议租赁机房的使用面积不小于6米x4米x3米（长X宽X 高），底层不小于5米X3米X3米，如上述两种面积均不能达到（比如4米x3米），可考虑租赁两间，主设备占用一间，配套设备摆放在另一间。
3.基站主要设备摆放标准（1）基站馈线窗位置原则上应固定于房屋长方向两端墙上，下沿距离地面2.4m，房高不低于2.7米（梁下沿）；馈线洞尺寸为400mmx300mm（不一定是这个尺寸）。
（2）走线架位置为馈线窗正下方，下沿距地2400mm；如果因房屋结构限制，走线架也可安装在馈线窗正上方。
（3）楼板荷重（均重）小于500Kg/M2（一般在100-200），主设备和整流器安装位置必须铺设槽钢加固。
机房承重小于1000Kg/ M2的机房，蓄电池安装必须平铺，或使用槽钢架空安装在承重墙或梁上。
（24墙 37墙指墙砖厚度厘米）（4）主设备槽钢位置与走线架外沿平齐；蓄电池槽钢必须安装在承重梁或者承重墙上，距离后墙面不小于20cm，根据蓄电池规格可合理变化。
（5）对于诺基亚DE34设备，开关电源、传输综合架、主设备自右向左排列；对于诺基亚ULTRASITE设备, 开关电源、传输综合架、主设备可以自右向左排列，也可以自左向右排列。
