消防工程量计算书.

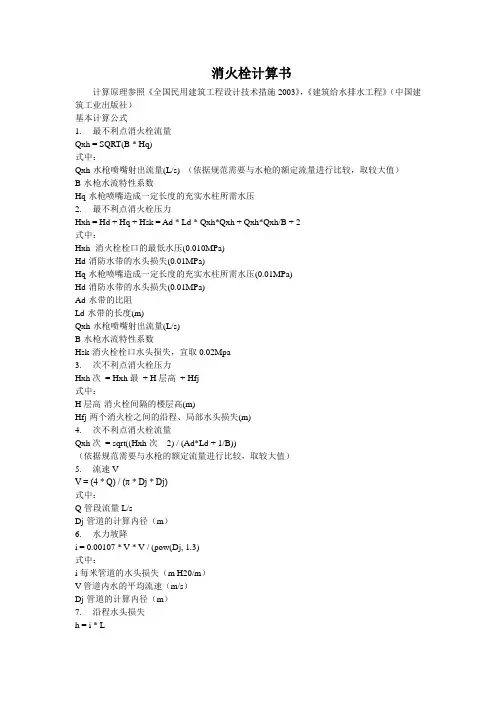

消火栓计算书计算原理参照《全国民用建筑工程设计技术措施2003》，《建筑给水排水工程》（中国建筑工业出版社）基本计算公式1. 最不利点消火栓流量Qxh = SQRT(B * Hq)式中：Qxh-水枪喷嘴射出流量(L/s) （依据规范需要与水枪的额定流量进行比较，取较大值）B-水枪水流特性系数Hq-水枪喷嘴造成一定长度的充实水柱所需水压2. 最不利点消火栓压力Hxh = Hd + Hq + Hsk = Ad * Ld * Qxh*Qxh + Qxh*Qxh/B + 2式中：Hxh -消火栓栓口的最低水压(0.010MPa)Hd-消防水带的水头损失(0.01MPa)Hq-水枪喷嘴造成一定长度的充实水柱所需水压(0.01MPa)Hd-消防水带的水头损失(0.01MPa)Ad-水带的比阻Ld-水带的长度(m)Qxh-水枪喷嘴射出流量(L/s)B-水枪水流特性系数Hsk-消火栓栓口水头损失，宜取0.02Mpa3. 次不利点消火栓压力Hxh次= Hxh最+ H层高+ Hfj式中：H层高-消火栓间隔的楼层高(m)Hfj-两个消火栓之间的沿程、局部水头损失(m)4. 次不利点消火栓流量Qxh次= sqrt((Hxh次- 2) / (Ad*Ld + 1/B))（依据规范需要与水枪的额定流量进行比较，取较大值）5. 流速VV = (4 * Q) / (π * Dj * Dj)式中：Q-管段流量L/sDj-管道的计算内径（m）6. 水力坡降i = 0.00107 * V * V / (pow(Dj, 1.3)式中：i-每米管道的水头损失（m H20/m）V-管道内水的平均流速（m/s）Dj-管道的计算内径（m）7. 沿程水头损失h = i * L式中：L-管段长度m8. 局部损失（采用当量长度法）h = i * L(当量)式中：L(当量) 管段当量长度，单位m(《自动喷水灭火系统设计规范》附录C)9.消防水泵的扬程Hxb=Hxh+hxg+10HzHxb-消防水泵的扬程.mpaHxh-最不利点处消火栓口的水压，mpahxg-计算管路的水头损失，mpaHz-消防最低水位与最不利点消火栓之高差，0.01m计算参数：水龙带材料：衬胶水龙带长度：25m水龙带直径：65mm水枪喷嘴口径：19mm充实水柱长度：12 mHxb= Hd + Hq + Hsk+ 0.02+hxg+0.01Hz=Ad * Ld * Qxh*Qxh + Qxh*Qxh/B + 0.02+hxg+0.01Hz=0.01*0.00172*25*5.2*5.2+0.01*17+0.02+0.001AAA+0.01BBB=0.34Mpa计算结果:消防水泵所需扬程为：0.34MPa红色的为更改的数字，根据充实水柱长度，查全国民用建筑工程设计技术措施226页可以得出Qxh和Hq的值。

XXXXXXX工程防排烟工程计算书建设单位：XXXXXXXXXXXXXXXX工程名称：XXXXXXXXXXXXXXXXXXX一、工程概况：1、本工程为XXXXX工程，工程地点：XXXXXXXX2、计算过程：因原一消有两台排烟量均为15000m³/h的排烟风机，其中第一台风机为3-5轴、3-7轴交3-C轴、3-E轴公共走道区域排烟，第二台风机为其余不满足自然排烟条件的区域排烟。

本次设计为第二台排烟风机风量不足之处的补充排烟量，具体如下：各防烟分区排烟量：Q=S*60公式中：Q：——排烟风量（m³/h）S：——防烟分区面积（㎡）各防烟分区：17层：防烟分区17-1，S1=162㎡储烟仓：700mm Q1=15000m³/h*1.2=18000m³/h防烟分区17-2，S2=223㎡储烟仓：700mm Q2=15000m³/h*1.2=18000m³/h防烟分区17-3，S3=122㎡储烟仓：700mm Q3=15000m³/h*1.2=18000m³/h防烟分区17-4，S4=102.4㎡储烟仓：700mm Q4=15000m³/h*1.2=18000m³/h防烟分区17-5，S5=167㎡储烟仓：700mm Q5=15000m³/h*1.2=18000m³/h 防烟分区17-6，S6=162㎡储烟仓：700mm Q6=15000m³/h*1.2=18000m³/h 防烟分区17-7，S7=169㎡储烟仓：700mm Q7=15000m³/h*1.2=18000m³/hh 系统排烟量：Q max=18000m³/h+18000m³/h=36000m³/h18层：防烟分区18-1，S1=162㎡储烟仓：700mm Q1=15000m³/h*1.2=18000m³/h 防烟分区18-2，S2=223㎡储烟仓：700mm Q3=15000m³/h*1.2=18000m³/h 防烟分区18-3，S3=196㎡储烟仓：700mm Q3=15000m³/h*1.2=18000m³/h 防烟分区18-4，S4=196㎡储烟仓：700mm Q4=13000m³/h*1.2=15600m³/h 防烟分区18-5，S5=237㎡储烟仓：700mm Q5=15000m³/h*1.2=18000m³/h 防烟分区18-6，S6=169㎡储烟仓：700mm Q6=15000m³/h*1.2=18000m³/h 系统排烟量：Q max=18000m³/h+18000m³/h=36000m³/h19层：防烟分区19-1，S1=224㎡储烟仓：700mm Q1=15000m³/h*1.2=18000m³/h 防烟分区19-2，S2=160㎡储烟仓：700mm Q1=15000m³/h*1.2=18000m³/h 防烟分区19-3，S3=141㎡储烟仓：700mm Q3=15000m³/h*1.2=18000m³/h 防烟分区19-4，S4=106㎡储烟仓：700mm Q4=15000m³/h*1.2=18000m³/h 防烟分区19-5，S5=174㎡储烟仓：700mm Q5=15000m³/h*1.2=18000m³/h 防烟分区19-6，S6=185㎡储烟仓：700mm Q6=15000m³/h*1.2=18000m³/h 防烟分区19-7，S7=169㎡储烟仓：700mm Q7=15000m³/h*1.2=18000m³/h 系统排烟量：Q max=18000m³/h+18000m³/h=36000m³/h20层：防烟分区20-1，S1=190㎡储烟仓：700mm Q1=15000m³/h*1.2=18000m³/h 防烟分区20-2，S2=196㎡储烟仓：700mm Q2=15000m³/h*1.2=18000m³/h防烟分区20-3，S3=250㎡储烟仓：700mm Q3=15000m³/h*1.2=18000m³/h 防烟分区20-4，S4=147㎡储烟仓：700mm Q4=15000m³/h*1.2=18000m³/h 防烟分区20-5，S5=192㎡储烟仓：700mm Q5=15000m³/h*1.2=18000m³/h 防烟分区20-6，S6=169㎡储烟仓：700mm Q6=15000m³/h*1.2=18000m³/h 系统排烟量：Q max=18000m³/h+18000m³/h=36000m³/h21层：防烟分区21-1，S1=186㎡储烟仓：700mm Q1=15000m³/h*1.2=18000m³/h 防烟分区21-2，S2=198㎡储烟仓：700mm Q2=15000m³/h*1.2=18000m³/h 防烟分区21-3，S3=250㎡储烟仓：700mm Q3=15000m³/h*1.2=18000m³/h 防烟分区21-4，S4=182㎡储烟仓：700mm Q4=15000m³/h*1.2=18000m³/h 防烟分区21-5，S5=157㎡储烟仓：700mm Q5=15000m³/h*1.2=18000m³/h 防烟分区21-6，S6=169㎡储烟仓：700mm Q1=15000m³/h*1.2=18000m³/h系统排烟量：Q max=18000m³/h+18000m³/h=36000m³/h22层：防烟分区22-1，S1=186㎡储烟仓：700mm Q1=15000m³/h*1.2=18000m³/h 防烟分区22-2，S2=198㎡储烟仓：700mm Q2=15000m³/h*1.2=18000m³/h 防烟分区22-3，S3=250㎡储烟仓：700mm Q3=15000m³/h*1.2=18000m³/h 防烟分区22-4，S4=182㎡储烟仓：700mm Q4=15000m³/h*1.2=18000m³/h 防烟分区22-5，S5=157㎡储烟仓：700mm Q5=15000m³/h*1.2=18000m³/h 防烟分区22-6，S6=169㎡储烟仓：700mm Q1=15000m³/h*1.2=18000m³/h 系统排烟量：Q max=18000m³/h+18000m³/h=36000m³/h本次排烟系统选用消防轴流高温排烟风机，数量为1台，风量为18000m³/h 风压为620pa。

工程量计算书11374(总12页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--目录第一章：编制说明及施工图说明1.编制总说明2.施工图说明第二章：工程量计算表一：建筑面积计算表表二：门窗统计表表三：基数计算表表四：楼面预制构件统计表表五：工程量计算表表六：钢筋工程量计算表表七：钢筋工程量汇总表第三章：工料分析表表八：人工工日、机械台班、材料消耗分析表表九：人工、机械台班、材料消耗量汇总表第四章：工程造价计算分析表十：未计价材料费计算表表十一：主要材料价差调整表表十二：直接费计算表表十三：间接费计算表表十四：其他项目计算表表十五：定额直接工程费计算、调整表表十六：未计价材料费计算表表十七：主要材料价差调整表表十八：利税、税金调整表表十九：工程造价计算汇总表（土建）第一章编制说明及施工图说明一、编制总说明：1、工程概况：本工程为某公司四层砖混结构办公楼，建筑总面积。

具体做法可参见建筑设计说明。

2、投标报价范围包括：本司办公楼工程施工图范围内的建筑工程和装饰装修工程。

3、编制依据包括：（1) 本工程施工组织设计及所制定施工方案。

（2) 本工程现有建筑、结构施工图、图纸会审纪要、设计变更文件。

（3）《贵州省建筑装饰工程计价定额（2004）版》（4）人工费调整：2011年9月1日后执行黔建施通[2011]564号，黔建施通[2008]297号文安装专业人工费调增54%，其他专业调整57%，单独承包土石方工程调整%机械费调整：2011年9月1日后执行黔建施通[2011]564号。

（5）贵阳市2011年12月主要建筑材料市场指导价。

（6）关于印发《建筑安装工程费用项目组成的通知》[2003]206号。

（7）本工程施工合同，工程变更合同未计入。

（8）国家建筑相关法律、法规、及行政规章。

（9）图纸以外的相关措施费用及今后增加的工程数量按实签证，不包含在此次预算包干中。

第1篇一、工程概况本项目为XX大厦安装工程，位于XX市XX区，总建筑面积为100,000平方米。

大厦共地上30层，地下3层，主要功能为办公、商业及酒店。

本次安装工程包括强电、弱电、消防、空调、给排水、通风等系统。

二、计算依据1. 国家及地方相关法律法规、标准规范；2. 设计图纸；3. 施工组织设计；4. 材料设备清单；5. 工程量计算规则。

三、计算方法1. 按照设计图纸、施工组织设计、材料设备清单，对工程量进行分类、统计；2. 根据国家及地方相关法律法规、标准规范，确定工程量计算规则；3. 对各类工程量进行计算，汇总形成安装工程量计算书。

四、计算内容1. 强电系统（1）低压配电箱：30台，每台安装工程量为5平方米；（2）电缆桥架：300米，每米安装工程量为10平方米；（3）电缆：5000米，每米安装工程量为5平方米；（4）插座：2000个，每个安装工程量为0.5平方米；（5）开关：1000个，每个安装工程量为0.3平方米。

2. 弱电系统（1）电话线：1000米，每米安装工程量为1平方米；（2）网络线：1000米，每米安装工程量为1平方米；（3）监控摄像头：100个，每个安装工程量为1平方米；（4）门禁系统：100个，每个安装工程量为1平方米；（5）背景音乐：100个，每个安装工程量为1平方米。

3. 消防系统（1）消防报警主机：1台，安装工程量为10平方米；（2）消防探测器：1000个，每个安装工程量为0.5平方米；（3）消防喷淋头：1000个，每个安装工程量为0.5平方米；（4）消防泵：1台，安装工程量为10平方米；（5）消防水池：1座，安装工程量为100平方米。

4. 空调系统（1）空调机组：30台，每台安装工程量为50平方米；（2）风管：5000米，每米安装工程量为10平方米；（3）新风机组：10台，每台安装工程量为20平方米；（4）排风机：10台，每台安装工程量为10平方米；（5）空调水管：1000米，每米安装工程量为5平方米。
