简化电机驱动解决方案

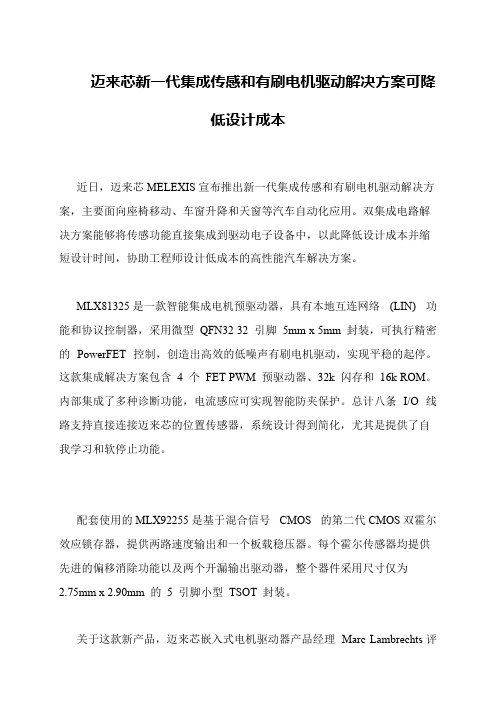

迈来芯新一代集成传感和有刷电机驱动解决方案可降
低设计成本
 近日，迈来芯MELEXIS宣布推出新一代集成传感和有刷电机驱动解决方案，主要面向座椅移动、车窗升降和天窗等汽车自动化应用。

双集成电路解决方案能够将传感功能直接集成到驱动电子设备中，以此降低设计成本并缩短设计时间，协助工程师设计低成本的高性能汽车解决方案。

 MLX81325是一款智能集成电机预驱动器，具有本地互连网络(LIN) 功能和协议控制器，采用微型QFN32 32 引脚5mm x 5mm 封装，可执行精密的PowerFET 控制，创造出高效的低噪声有刷电机驱动，实现平稳的起停。

这款集成解决方案包含 4 个FET PWM 预驱动器、32k 闪存和16k ROM。

内部集成了多种诊断功能，电流感应可实现智能防夹保护。

总计八条I/O 线路支持直接连接迈来芯的位置传感器，系统设计得到简化，尤其是提供了自我学习和软停止功能。

 配套使用的MLX92255是基于混合信号CMOS 的第二代CMOS双霍尔效应锁存器，提供两路速度输出和一个板载稳压器。

每个霍尔传感器均提供先进的偏移消除功能以及两个开漏输出驱动器，整个器件采用尺寸仅为
2.75mm x 2.90mm 的5 引脚小型TSOT 封装。

 关于这款新产品，迈来芯嵌入式电机驱动器产品经理Marc Lambrechts评。

电机驱动方案电机驱动方案是指利用特定的电路和控制器来控制电机的启动、停止、转速和转向等动作的一种方案。

常见的电机驱动方案包括直流电机驱动方案和交流电机驱动方案。

直流电机驱动方案：直流电机的驱动电路一般由直流电源、功率电子器件和控制电路组成。

常用的直流电机驱动方案包括恒流驱动、PWM调速驱动和直流电压控制驱动。

恒流驱动方案是通过电流传感器监测电机的电流，然后通过控制电路保持电机的电流不变，从而控制电机的转速和负载。

这种方案适用于负载要求恒定转矩的场合，如机床、输送设备等。

PWM调速驱动方案是通过不断调节PWM信号的占空比来控制电机的转速。

占空比的改变使得电机驱动的平均电压和电流发生变化，从而改变电机的输出功率和转速。

这种方案适用于转速调节范围较大的场合，如风机、水泵等。

直流电压控制驱动方案是通过控制电机驱动电路的输入电压来调节电压，进而控制电机的转速，实现电机的有限调速。

这种方案比较简单和经济，适用于转速范围较小的场合，如小型家电、汽车电动机等。

交流电机驱动方案：交流电机的驱动电路一般由交流电源、变频器和控制电路组成。

常用的交流电机驱动方案有定频驱动、变频驱动和矢量控制驱动。

定频驱动方案是指将交流电源直接连接到电机，通过开关控制电源的通断，从而控制电机的启动和停止。

这种方案简单且成本低，但转速不可调。

变频驱动方案是指通过变频器控制输入电源的频率和电压来调节电机的转速。

变频器利用PWM技术将电源的直流电转换成交流电，并通过改变频率和电压的大小来控制电机的转速。

这种方案适用于转速范围宽广的场合，如风力发电、电梯等。

矢量控制驱动方案是指通过矢量控制器智能地控制电机的电流和电压，从而实现电机的精确控制。

这种方案具有高效、高精度和高响应性能，适用于对电机控制精度要求高的场合，如机械臂、电动车等。

综上所述，电机驱动方案的选择需要综合考虑电机的负载类型、转速调节范围和控制精度等因素，以实现电机的稳定运行和高效控制。

四种直流电机驱动电路图及设计思路讲解，有图有真相！下面为您详细介绍直流电机驱动设计需要注意的事项，低压驱动电路的简易栅极驱动、边沿延时驱动电路图解及其设计思路。

一、直流电机驱动电路的设计目标在直流电机驱动电路的设计中，主要考虑一下几点：1.功能：电机是单向还是双向转动?需不需要调速?对于单向的电机驱动，只要用一个大功率三极管或场效应管或继电器直接带动电机即可，当电机需要双向转动时，可以使用由4个功率元件组成的H桥电路或者使用一个双刀双掷的继电器。

如果不需要调速，只要使用继电器即可;但如果需要调速，可以使用三极管，场效应管等开关元件实现PWM(脉冲宽度调制)调速。

2. 性能：对于PWM调速的电机驱动电路，主要有以下性能指标。

1)输出电流和电压范围，它决定着电路能驱动多大功率的电机。

2)效率，高的效率不仅意味着节省电源，也会减少驱动电路的发热。

要提高电路的效率，可以从保证功率器件的开关工作状态和防止共态导通(H桥或推挽电路可能出现的一个问题，即两个功率器件同时导通使电源短路)入手。

3)对控制输入端的影响。

功率电路对其输入端应有良好的信号隔离，防止有高电压大电流进入主控电路，这可以用高的输入阻抗或者光电耦合器实现隔离。

4)对电源的影响。

共态导通可以引起电源电压的瞬间下降造成高频电源污染;大的电流可能导致地线电位浮动。

5)可靠性。

电机驱动电路应该尽可能做到，无论加上何种控制信号，何种无源负载，电路都是安全的。

电机不同的部分有不同的设计要求。

1.输入与电平转换部分：输入信号线由DATA引入，1脚是地线，其余是信号线。

注意1脚对地连接了一个2K欧的电阻。

当驱动板与单片机分别供电时，这个电阻可以提供信号电流回流的通路。

当驱动板与单片机共用一组电源时，这个电阻可以防止大电流沿着连线流入单片机主板的地线造成干扰。

或者说，相当于把驱动板的地线与单片机的地线隔开，实现“一点接地”。

高速运放KF347(也可以用TL084)的作用是比较器，把输入逻辑信号同来自指示灯和一个二极管的2.7V基准电压比较，转换成接近功率电源电压幅度的方波信号。

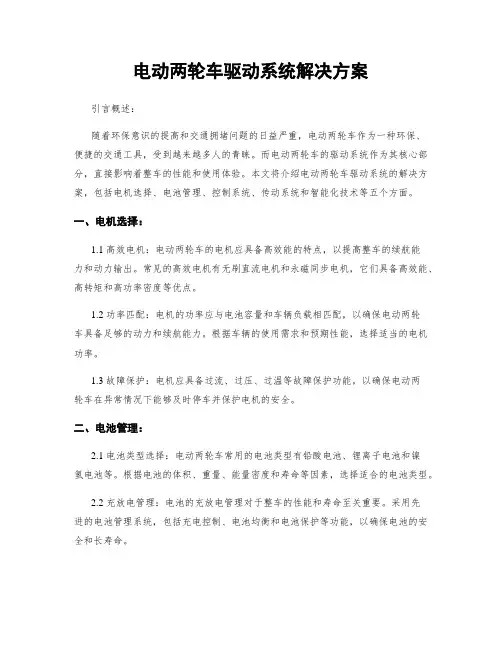

电动两轮车驱动系统解决方案引言概述：随着环保意识的提高和交通拥堵问题的日益严重，电动两轮车作为一种环保、便捷的交通工具，受到越来越多人的青睐。

而电动两轮车的驱动系统作为其核心部分，直接影响着整车的性能和使用体验。

本文将介绍电动两轮车驱动系统的解决方案，包括电机选择、电池管理、控制系统、传动系统和智能化技术等五个方面。

一、电机选择：1.1 高效电机：电动两轮车的电机应具备高效能的特点，以提高整车的续航能力和动力输出。

常见的高效电机有无刷直流电机和永磁同步电机，它们具备高效能、高转矩和高功率密度等优点。

1.2 功率匹配：电机的功率应与电池容量和车辆负载相匹配，以确保电动两轮车具备足够的动力和续航能力。

根据车辆的使用需求和预期性能，选择适当的电机功率。

1.3 故障保护：电机应具备过流、过压、过温等故障保护功能，以确保电动两轮车在异常情况下能够及时停车并保护电机的安全。

二、电池管理：2.1 电池类型选择：电动两轮车常用的电池类型有铅酸电池、锂离子电池和镍氢电池等。

根据电池的体积、重量、能量密度和寿命等因素，选择适合的电池类型。

2.2 充放电管理：电池的充放电管理对于整车的性能和寿命至关重要。

采用先进的电池管理系统，包括充电控制、电池均衡和电池保护等功能，以确保电池的安全和长寿命。

2.3 充电设施：为了方便用户充电，电动两轮车应配备充电设施，包括充电插座、充电线和充电桩等。

同时，还应考虑充电速度和充电效率，以提高用户的充电体验。

三、控制系统：3.1 控制器选择：电动两轮车的控制器负责控制电机的启停、速度调节和制动等功能。

选择高性能的控制器，能够提供稳定、可靠的控制性能，并具备多种保护功能，如过流保护和过温保护等。

3.2 驱动模式：电动两轮车的控制系统可以采用直流控制或交流控制，根据电机的类型和性能特点选择合适的驱动模式。

同时，还可以考虑采用多级变频技术，提高电机的效率和动力输出。

3.3 智能化功能：随着智能化技术的发展，电动两轮车的控制系统可以加入智能化功能，如智能巡航、智能防盗和智能导航等，提升用户的使用体验和安全性。

电动两轮车驱动系统解决方案一、引言电动两轮车作为一种环保、便捷的交通工具，越来越受到人们的青睐。

而电动两轮车的驱动系统是其核心组成部分，直接影响着车辆的性能和使用体验。

本文将详细介绍一种电动两轮车驱动系统解决方案，包括系统的组成部分、工作原理以及相关技术参数。

二、系统组成部分1. 电机：采用高效的无刷直流电机作为驱动力源，具有高转速、大扭矩和低噪音等特点。

2. 控制器：通过控制电机的转速和扭矩，实现对车辆的精确控制。

控制器还具备过电流、过压、过温等保护功能，确保系统的安全稳定运行。

3. 电池组：提供电能供给，采用高能量密度的锂离子电池，具有长寿命、轻量化和快速充电等特点。

4. 传动系统：包括链条传动、齿轮传动或直接驱动等方式，将电机的动力传递到车轮上，实现车辆的前进。

5. 刹车系统：采用前后轮磁性刹车或液压刹车系统，提供可靠的制动效果，确保行驶安全。

6. 显示器：显示电池电量、车速、里程等信息，方便用户了解车辆状态。

三、工作原理1. 用户通过踏板或手柄控制器输入加速或制动信号。

2. 控制器接收到信号后，通过控制电机的电流和电压，调节电机的转速和扭矩。

3. 电机根据控制信号的调节，提供相应的动力，驱动车辆前进或制动。

4. 电池组提供电能供给，保证系统正常工作。

5. 显示器实时显示车辆的状态信息，方便用户了解车辆性能和电量情况。

四、技术参数1. 电机功率：根据车辆使用需求和重量确定，通常在500W至2000W之间。

2. 控制器电流：根据电机功率和车辆负载情况确定，通常在15A至40A之间。

3. 电池容量：根据车辆续航里程需求确定，通常在48V/10Ah至48V/20Ah之间。

4. 最高车速：根据车辆用途和法规限制确定，通常在25km/h至45km/h之间。

5. 充电时间：根据电池容量和充电器功率确定，通常在4小时至8小时之间。

五、总结电动两轮车驱动系统是电动车辆的核心部分，其性能和可靠性直接影响着车辆的使用体验。

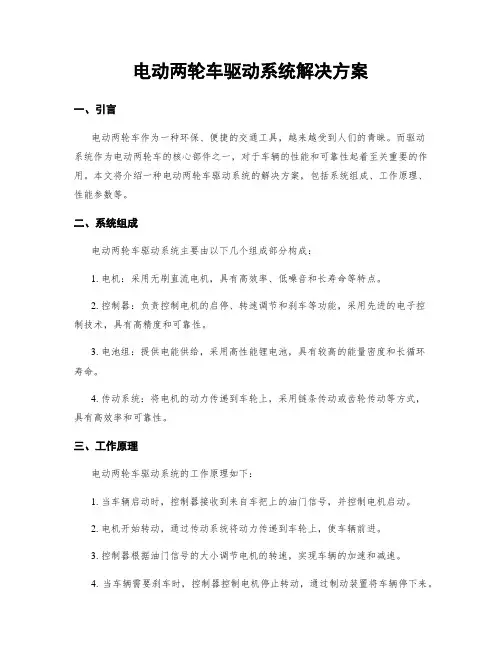

电动两轮车驱动系统解决方案一、引言电动两轮车作为一种环保、便捷的交通工具，越来越受到人们的青睐。

而驱动系统作为电动两轮车的核心部件之一，对于车辆的性能和可靠性起着至关重要的作用。

本文将介绍一种电动两轮车驱动系统的解决方案，包括系统组成、工作原理、性能参数等。

二、系统组成电动两轮车驱动系统主要由以下几个组成部分构成：1. 电机：采用无刷直流电机，具有高效率、低噪音和长寿命等特点。

2. 控制器：负责控制电机的启停、转速调节和刹车等功能，采用先进的电子控制技术，具有高精度和可靠性。

3. 电池组：提供电能供给，采用高性能锂电池，具有较高的能量密度和长循环寿命。

4. 传动系统：将电机的动力传递到车轮上，采用链条传动或齿轮传动等方式，具有高效率和可靠性。

三、工作原理电动两轮车驱动系统的工作原理如下：1. 当车辆启动时，控制器接收到来自车把上的油门信号，并控制电机启动。

2. 电机开始转动，通过传动系统将动力传递到车轮上，使车辆前进。

3. 控制器根据油门信号的大小调节电机的转速，实现车辆的加速和减速。

4. 当车辆需要刹车时，控制器控制电机停止转动，通过制动装置将车辆停下来。

四、性能参数电动两轮车驱动系统的性能参数包括以下几个方面：1. 功率：电机的额定功率，通常以千瓦（kW）为单位。

2. 转速范围：电机的最大转速和最小转速，通常以转/分钟（rpm）为单位。

3. 效率：电机的能量转换效率，通常以百分比表示。

4. 续航里程：电池组的电量可以支持车辆行驶的最长里程，通常以公里（km）为单位。

5. 加速性能：车辆从静止加速到一定速度所需的时间，通常以秒为单位。

五、优势和应用领域该电动两轮车驱动系统解决方案具有以下优势：1. 高效节能：采用无刷直流电机和高性能锂电池，具有高效率和长续航里程。

2. 环保低噪音：与传统燃油车相比，电动两轮车没有尾气排放，且噪音较低。

3. 操控灵活：控制器可以根据驾驶者的操作实现精确的转速调节和刹车控制。

驱动无刷电机的方法
无刷电机是一种高效、低噪音、低维护成本的电机，被广泛应用于各种领域。

驱动无刷电机的方法有多种，下面将介绍其中的几种常见方法。

1. 直流电压调制法
直流电压调制法是一种简单的驱动无刷电机的方法。

该方法通过调节直流电压的大小和极性来控制电机的转速和方向。

具体实现方式是将直流电源接入无刷电机的三个相位，然后通过PWM调制器控制直流电压的大小和极性，从而控制电机的转速和方向。

2. 电子换向法
电子换向法是一种更为高级的驱动无刷电机的方法。

该方法通过电子换向器控制电机的相位，从而实现电机的转速和方向控制。

具体实现方式是将电子换向器接入无刷电机的三个相位，然后通过控制电子换向器的开关状态，来控制电机的相位，从而控制电机的转速和方向。

3. 传感器反馈法
传感器反馈法是一种更为精确的驱动无刷电机的方法。

该方法通过传感器反馈电机的转速和位置信息，从而实现更为精确的转速和方向控制。

具体实现方式是在无刷电机上安装传感器，用于检测电机的转速和位置信息，然后将这些信息反馈给控制器，控制器根据反馈信息来控制电机的转速和方向。

4. 磁场定向法
磁场定向法是一种更为高级的驱动无刷电机的方法。

该方法通过控制电机的磁场方向和大小，从而实现更为精确的转速和方向控制。

具体实现方式是在无刷电机上安装磁场传感器，用于检测电机的磁场方向和大小，然后将这些信息反馈给控制器，控制器根据反馈信息来控制电机的磁场方向和大小，从而控制电机的转速和方向。

总之，驱动无刷电机的方法有多种，每种方法都有其优缺点和适用场景。

在选择驱动方法时，需要根据具体的应用场景和要求来选择最合适的方法。

电动两轮车驱动系统解决方案一、引言电动两轮车是一种环保、经济、便捷的交通工具，其驱动系统的设计和性能对车辆的整体性能和用户体验至关重要。

本文将详细介绍一种电动两轮车驱动系统解决方案，包括系统组成、工作原理、关键技术和性能指标等方面的内容。

二、系统组成电动两轮车驱动系统主要由电机、电池组、控制器和传动装置等组成。

1. 电机：选择高效、可靠的电机是驱动系统的关键。

常见的电机类型包括无刷直流电机（BLDC）和交流异步电机（ACIM）。

根据车辆的功率需求和成本考虑，选择适当的电机类型和功率。

2. 电池组：电池组是储存和提供能量的核心部件。

常见的电池类型包括锂离子电池、铅酸电池和镍氢电池等。

根据车辆的续航里程和负载要求，选择合适的电池类型和容量。

3. 控制器：控制器负责控制电机的启动、停止和调速等功能。

其主要包括电机驱动电路、电流传感器、速度传感器和控制算法等。

控制器的设计应考虑到系统的稳定性、响应速度和能效等因素。

4. 传动装置：传动装置将电机的转速和扭矩传递到车轮上，常见的传动装置包括链条传动和直接驱动两种。

根据车辆的设计要求和成本控制，选择适当的传动装置。

三、工作原理电动两轮车驱动系统的工作原理如下：1. 电池组提供直流电能给控制器；2. 控制器根据车辆的需求，控制电机的启动、停止和调速；3. 电机根据控制器的指令，将电能转化为机械能，驱动车轮运动；4. 传动装置将电机的转速和扭矩传递到车轮上，实现车辆的前进或倒退。

四、关键技术电动两轮车驱动系统的关键技术包括电机控制技术、电池管理技术和传动装置设计技术等。

1. 电机控制技术：通过合理的控制策略，实现电机的高效、稳定运行。

常见的控制策略包括电流控制、速度控制和位置控制等。

此外，采用先进的传感器和控制算法，提高系统的响应速度和能效。

2. 电池管理技术：电池组的管理对于系统的性能和安全至关重要。

通过电池管理系统（BMS），实现对电池组的电压、电流、温度和SOC（State of Charge）等参数的监测和控制，保证电池组的安全和寿命。

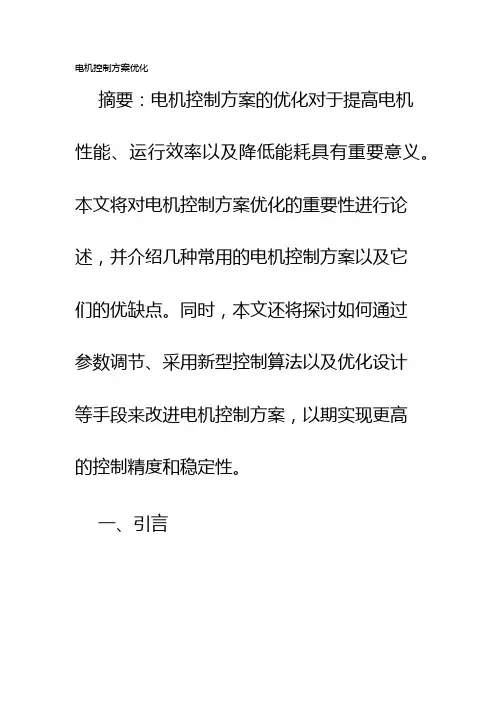

电机控制方案优化摘要：电机控制方案的优化对于提高电机性能、运行效率以及降低能耗具有重要意义。

本文将对电机控制方案优化的重要性进行论述，并介绍几种常用的电机控制方案以及它们的优缺点。

同时，本文还将探讨如何通过参数调节、采用新型控制算法以及优化设计等手段来改进电机控制方案，以期实现更高的控制精度和稳定性。

一、引言电机作为现代工业中最重要的动力源之一，广泛应用于各个领域。

然而，传统的电机控制方案往往存在效率低、响应慢、能耗高等问题，为此，对电机控制方案进行优化已变得尤为重要。

通过优化电机控制方案，可以提高电机的性能指标，实现更高的运行效率，并且减少能源消耗，从而降低生产成本，提高工业竞争力。

二、常见的电机控制方案1.传统的开关型控制方案传统的开关型控制方案是一种简单且常见的电机控制方法。

该方法通过开关控制电机的电源电压，从而实现电机的启停和转速调节。

然而，该方法的缺点是存在较大的能量损耗和调节不稳定的问题。

2.矢量控制方案矢量控制方案是一种较为先进的电机控制方法。

该方法通过对电机的转速、电流和磁链进行控制，实现电机的高精度调速和定位控制。

相比于开关型控制方案，矢量控制方案具有更高的控制精度和稳定性。

3.无位置传感器控制方案无位置传感器控制方案是一种新型的电机控制方法。

该方法通过使用传感器反馈的电流、电压和角度信号，以及控制算法来实现电机的高精度控制。

该方法的优点是可以减少传感器的使用和安装成本，并且提高了系统的可靠性和稳定性。

三、电机控制方案优化的方法1.参数调节通过对电机控制系统的参数进行合理的调节，可以实现电机的高速、高精度控制。

常见的参数包括PID控制器的增益和积分时间等。

通过不断调整这些参数，可以优化电机控制系统的响应速度、稳定性和抗干扰能力。

2.采用新型控制算法随着科技的发展，越来越多的新型控制算法被应用于电机控制中。

例如，模糊控制、神经网络控制和自适应控制等。

这些新型算法可以提高电机的控制性能和稳定性，实现更高的运行效率和精度。

电机节能改造方案1 引言电机是工业生产中常用的设备之一，其在工业生产中的能耗占据了很大的比重。

为了减少能耗，并且实现环保和节能的目标，需要对电机进行节能改造。

本文将介绍电机节能改造的原理和方法，以及实施电机节能改造的步骤和注意事项。

2 节能原理电机节能改造的核心原理是降低电机的功耗。

传统电机的功耗主要来自于电机的损耗和电机的启停过程中的能耗。

通过改变电机的结构、材料和控制方式等方面，可以降低电机的功耗，从而实现节能的目的。

具体来说，电机节能改造可以通过以下几个方面实现：2.1 优化磁路设计优化电机的磁路设计可以降低电机的磁阻，减小磁场漏损，提高磁路的效率。

常用的优化措施包括改进磁路结构、增加磁路的导磁面积和减小磁路的长度等。

2.2 选用高效电机材料选用高效电机材料可以提高电机的转换效率。

常用的高效电机材料包括高导磁导体、低损耗磁性材料、高效绝缘材料等。

这些材料可以降低电机的损耗和能耗，提高电机的效率。

2.3 优化电机控制系统优化电机的控制系统可以降低电机的启停过程中的能耗。

通过采用先进的电机控制算法和技术，可以实现电机的高效控制，减小电机的启动电流和减小电机的负载损耗。

2.4 添加节能装置添加节能装置可以降低电机的能耗。

例如，可以在电机的进气口和出气口之间增加节能装置，通过降低电机的风阻来降低电机的功耗。

3 节能改造步骤电机节能改造的步骤如下：3.1 评估电机能耗首先，需要评估当前电机的能耗情况，包括评估电机的功率、转换效率和能耗比等。

通过评估电机的能耗情况，可以确定需要改造的重点和目标。

3.2 制定改造方案根据评估结果，制定电机节能改造的方案。

方案应该包括改造的内容、改造的目标和改造的时间计划等。

3.3 实施改造措施按照改造方案，实施电机节能改造的措施。

改造措施可以根据改造的内容分为结构改造、材料改造和控制系统改造等。

3.4 监测改造效果在改造完成后，需要对改造效果进行监测。

通过监测改造后电机的能效比和能耗情况等指标，评估改造效果的好坏，并进行必要的调整和改进。
