电子按摩椅控制电路

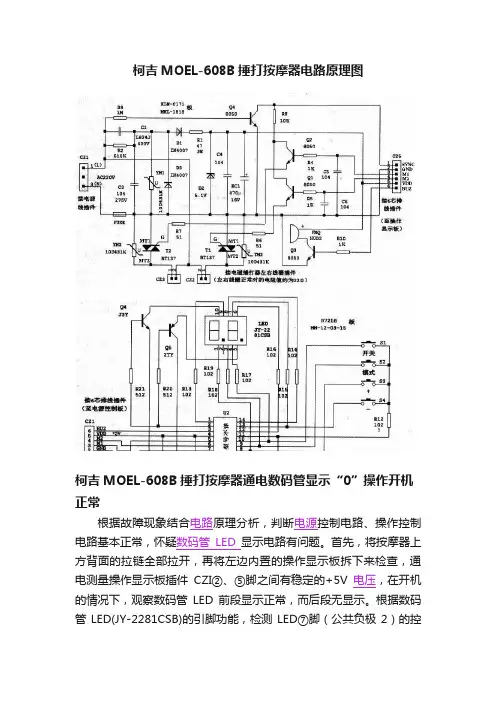

柯吉MOEL-608B捶打按摩器电路原理图
柯吉MOEL-608B捶打按摩器通电数码管显示“0”操作开机正常
根据故障现象结合电路原理分析，判断电源控制电路、操作控制电路基本正常，怀疑数码管LED显示电路有问题。

首先，将按摩器上方背面的拉链全部拉开，再将左边内置的操作显示板拆下来检查，通电测量操作显示板插件CZI②、⑤脚之间有稳定的+5V电压，在开机的情况下，观察数码管LED前段显示正常，而后段无显示。

根据数码管LED(JY-2281CSB)的引脚功能，检测LED⑦脚（公共负极2）的控
制电压异常，沿着线路查找时发现贴片电阻R15已开路。

接着用一只贴片电阻(102)更换R15，再通电后数码管LED显示“OF”，开机显示工作状态和时间正常，故障排除。

柯吉MOEL-608B捶打按摩器显示及功能选择正常，电磁捶打器右线圈不工作
先将按摩器的电源控制板拆下来检查，断电后拔掉电磁捶打器右线圈插件，测量线圈插件两脚之间的电阻值约为22Q，属正常。

后检查双向可控硅（晶闸管）T1、电阻R5和R6均正常，分别测量三极管Q1和Q2三脚之间的正反向电阻值，并对比被测数据，结果相差甚远，由此证明Q1等组成的电路有问题。

接着将Q1从电路板上焊下来检查确认极间已开路，选用一只三极管( 8050)代换Q1后，再通电开机，整机恢复正常工作，故障清除。

按摩椅所有内部结构电线路程按摩椅是一种可以提供舒适按摩体验的家居产品。

为了实现按摩功能，按摩椅内部结构设计了复杂的电线路程。

本文将详细介绍按摩椅内部结构的电线路程。

按摩椅的电线路程主要包括控制电路、电源电路和按摩电路三部分。

首先是控制电路。

控制电路是按摩椅的大脑，它负责接收用户的指令并控制按摩椅的运行。

在控制电路中，有一组按键或触摸屏用于用户操作。

当用户按下按键或触摸屏时，信号被发送到控制电路中。

控制电路接收到信号后，通过相关的电线路程传递给其他部件，从而实现用户所需的按摩功能。

接下来是电源电路。

电源电路提供电力支持，使按摩椅能够正常工作。

它通常由电源适配器、电源线和相应的连接器组成。

电源适配器将家用电源转换为适合按摩椅使用的电压和电流，并通过电源线将电能传输到按摩椅的各个部件。

电源电路的设计需要考虑到电压稳定性和电流保护等因素，以确保按摩椅的安全运行。

最后是按摩电路。

按摩电路是按摩椅实现按摩功能的关键部件。

按摩电路由多个电机和传感器组成。

电机通过电线路程与控制电路相连接，接收控制信号后实现不同的按摩动作。

按摩电路中的传感器可以感知用户的体重、体型和身体部位等信息，并将这些信息传输给控制电路，以便按摩椅能够根据用户的需求进行智能调整。

在按摩椅的电线路程中，还有一些辅助电路，如加热电路和音响电路。

加热电路可以通过电线路程将热能传输到按摩椅的座椅和靠背上，提供温暖的按摩体验。

音响电路通过电线路程将音频信号传输到按摩椅内置的音响系统，使用户能够在按摩的同时享受音乐的愉悦。

为了保证按摩椅内部结构的电线路程的可靠性和安全性，需要注意以下几点。

首先，电线路程应采用适当的规格和材质，以承受按摩椅的工作电流和电压。

其次，电线路程的连接应牢固可靠，避免松动或接触不良导致的故障。

此外，按摩椅的电线路程应经过严格的测试和检验，确保符合相关的安全标准和规定。

按摩椅的内部结构电线路程是实现按摩功能的重要组成部分。

控制电路、电源电路和按摩电路相互配合，使按摩椅能够提供舒适的按摩体验。

毕业设计（论文）题目基于PWM的按摩机传动控制电路设计作者系别专业机械设计制造及其自动化二ＯＯ九年三月二十一日摘要本设计在描述按摩机功能的基础上，完成了一个基于PWM（脉冲宽度调制）调速的按摩机传动控制系统电路的设计。

本设计以单片机技术和直流电机PWM调速技术为基础提出了控制系统框架和具体设计技术方案，从硬件电路方面阐述了控制系统的总体实现，结合硬件提出软件设计思想，利用汇编语言将之实现，并利用按键，蜂鸣器,氖灯，LED数码管等外围设备为用户提供服务，实现人机交互和按摩功能。

通过按键，用户可以让按摩机工作在最具舒适的按摩工作方式和振动速度上；利用蜂鸣器来告警或提示按摩完成；利用氖灯显示当前的工作状态；利用LED数码管显示电机当前的转速。

本设计是基于单片机的PWM传动控制电路的软硬件结合， PWM调制原理实现技术较复杂,硬件上利用MOSFET(金属氧化半导体场效应晶体管)来实现，软件上利用交流检测结果,完成单片机定时器延时和查表功能。

本设计不但结合了单片机开发技术，而且综合运用了直流电机PWM技术、交流检测技术以及LED驱动与控制技术，实现了按摩机控制系统人机交互。

关键字：PWM MOSFET 交流检测技术 LED驱动与控制AbstractThe design, in describing the foundation of massage machine function, completed a spread to move and control system electric circuit, which based on PWM (Pulse Width Modulated). With techniques of SCM (Single Chip Microcomputer) and PWM of DC (Direct Current) motor, the design put forward the control system frame and the concrete design technique projects at fi rst. Then elaborated the total realization of the control system from the hardware electric circuit. Next, combined the hardware to put forward the mind of software design, and made use of Assembly language carrying out it. Finally, made use of the peripherals, such as the key, the buzzer，the neon lamp and the LED (Light Emitting Diode) figures tube, providing the service for the customer, and carry out the massage function and interaction for both the machine and the person. The customer can let massage ma chine work on the comfortable method and vibration speeds by the key; Make use of the buzzer warning or hinting the massage has finished; Make use of neon lamp shows the current work appearance; And use the LED figures tube to manifestation present speed of motor. The design is a software and hardware’s combination that based on the PWM of spread to move and control system electric circuit. It’s more complicated to carry out the technique of PWM. On the hardware, make use of the MOSFET (Metal Oxide Semiconductor Field Effect Transistor) carrying out it; On the software, make use of the result of exchanges examination, setting the SCM postpone and checking the form. The design not only used technique of SCM, but also synthesized the technique of the PWM of DC motor, the technique of exchanges examination and the technique of drive and control of LED, to carry out the control system of massage machine and person's interaction.Keywords: PWM MOSFET technique of exchanges examinationdrive and control of LED目录1 概述 (1)2 按摩机控制系统框架设计 (8)3 直流电机PWM调速控制原理 (10)3.1直流电动机驱动方式 (11)3.2直流电机PWM调速原理与控制技术 (12)4 按摩机控制系统设计技术方案 (14)4.1系统电源设计 (14)4.2系统所选用单片机简介 (15)4.3系统单片机外部扩展 (16)4.4交流检测电路 (17)4.5电机控制方案 (18)4.6LED的数码管驱动 (18)5 按摩机控制系统硬件设计 (20)5.1电源电路 (20)5.2复位电路 (21)5.3电机和氖灯控制电路 (21)5.4按键显示部分电路 (23)6 按摩机控制系统软件设计思想 (24)6.1电机控制设计 (24)6.2LED驱动设计 (25)6.3交流检测设计 (26)7 按摩机控制系统软件汇编实现 (27)7.1单片机端口与寄存器的初始化 (27)7.2主程序代码部分 (29)7.3交流检测模块 (30)7.4电动机的控制实现 (31)7.5数码管显示驱动模块 (32)结束语 (34)致谢 (35)参考文献 (36)附录汇编程序............................................. 错误!未定义书签。

单元四——电动座椅控制电路电动座椅控制电路教学目的要求：掌握电动座椅的组成、功用、工作过程以及控制电路主要教学内容：电动座椅的组成电动座椅的控制电路电动座椅的工作过程教学重点、难点：电动座椅控制电路组成：（1）双向电动机（2）传动装置：1）变速器2）联轴装置3）电磁阀（3）座椅调节器：1）螺旋千斤顶2）齿轮传动机构一、电动座椅(1）、功用：1）为驾驶员提供便于操作、舒适而又安全的驾驶位置、为乘员提供不易疲劳、舒适而又安全的乘坐位置。

2）电动座椅是指以电动机为动力，通过传动装置和执行机构来调节座椅的各种位置，使驾驶员或乘员乘坐舒适的座椅。

(2）、要求1）位置合适2）舒适性好、美观3）经济性好、质量轻4）安全可靠、强度、刚度、耐久性、锁止性5）吸振性好6）可调性好（3）、座椅的调节八种调节功能：全程移动所需时间约为8~10s1）座椅的前后调节：前后方向调节量度100~160mm2）座椅的上下调节3）座椅的前部的上下调节：约为30~50mm4）靠背的倾斜调节5）侧背支撑调节6）腰椎支撑调节7）靠枕上下调节8）靠枕前后调节（4）、电动座椅的构造及工作原理1）电动座椅的构造2）组成：１）双向电动机（数量：两向移动两个、四向四个）２）传动装置３）座椅调节器多采用永磁式电动机（内装有短路器）。

作用是为电动座椅的调节机构提供动力。

此类电动机多采用双向电动机。

即电枢的旋转方向随电流的方向改变而改变，使电动机按不同的电流方向进行正转或反转，以达到座椅调节的目的。

电动机的数量取决于电动座椅的类型，通常六向调节的电动座椅装有三个电动机。

为防止电动机过载，电动机内装有熔断丝，以确保电器设备的安全。

高度调整机构：纵向调整机构：（3）电动汽车座椅调整器电动汽车座椅调整器分为前后、左右、高度与角度4种。

前后、左右、高度位置调整器由控制器、永磁式直流电动机、减速器、螺杆、滑块、连杆和导轨等构成。

角度调整器由控制器、永磁式直流电动机、减速器、内齿轮机构和联轴等构成。

电子按摩器电路原理图
电子按摩器电路原理图
220 V市电经闭合电源开关SB，电阻R1、R2，电位器RP组成分压电路，分压后给电容C3充电。

当C3充电至一定值时，双向二极管VD5导通，输出一触发脉冲电压到双向晶闸管VS触发极，VS受触发导通，输出端输出受控脉动直流电压，为直流电动机M供电。

电动机M受电旋转，带动按摩头做按摩动作。

改变电位器RP阻值，即改变C3的充电时间常数，实质是改变双向晶闸管VS的导通角，实现直流电动机M转速调节。

开关ST为直流电动机M转向控制开关，ST选择“正向”时，直流电动机M按顺时针方向旋转。

选择“反向”时，改变电动机电流方向就可实现电动机转向改变，直流电动机M按逆时针方向旋转。

免责声明：
1、本文系网友编辑转载，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责。

2、如涉及作品内容、版权和其它问题，请在30日内与本网联系，我们将在第一时间删除内容或提供稿费！。

电动按摩器按摩工作原理电动按摩器是现代生活中常见的一种健康小工具，它通过运用不同的按摩方式，帮助人们放松身体、缓解疲劳。

但是，你是否知道电动按摩器背后隐藏的工作原理呢？在本文中，我们将深入探讨电动按摩器的工作原理，从电路结构、按摩技术和感应原理等方面进行解析。

一、电路结构电动按摩器的电路结构主要由电源、控制器和马达组成。

电源一般采用电池或者插电充电方式，为按摩器提供所需能量。

控制器则负责接收用户的操作指令，并发送合适的信号给马达，控制按摩器的按摩方式和力度。

马达是电动按摩器的核心部件，其旋转或振动运动能够传递到按摩头部，从而对人体产生按摩效果。

二、按摩技术电动按摩器常用的按摩技术有旋转按摩和振动按摩。

旋转按摩是指按摩头部通过马达的旋转来产生按摩效果，类似于传统按摩师用手指旋转揉捏的方式。

这种按摩方式适合于对局部肌肉进行深度揉捏，能够有效缓解疼痛和肌肉僵硬。

振动按摩则是指按摩头部通过马达的高频振动来产生按摩效果，类似于传统按摩师用手掌打击的方式。

这种按摩方式适合于对肌肉进行舒缓和放松。

三、感应原理电动按摩器的感应原理多种多样，常见的有压力感应和红外感应。

压力感应是指按摩器内置了感应器，当用户将按摩头部贴近皮肤并施加压力时，感应器能够感知到并发送信号给控制器，从而控制按摩器的运行。

这种感应方式可以根据不同的按摩部位和力度进行自动调节，使按摩更加贴合个体需求。

红外感应则是指按摩器内置了红外线感应器，当感应器探测到人体的热能时，会自动启动按摩功能。

这种感应方式常用于按摩器的恒温功能，能够提供温暖舒适的按摩体验。

总结：通过以上对电动按摩器按摩工作原理的解析，我们可以了解到电动按摩器是通过电路结构、按摩技术和感应原理相结合实现按摩功能的。

电路结构提供电源和控制信号，马达则负责传递按摩效果。

按摩技术可以根据旋转和振动进行选择，满足不同的按摩需求。

感应原理则通过压力感应和红外感应实现用户的自动调节和恒温体验。

电动按摩器的工作原理的发展和创新将为人们带来更多便利和舒适的按摩体验。

专利名称：一种按摩椅的控制电路专利类型：实用新型专利
发明人：方楠
申请号：CN202022045572.5
申请日：20200917
公开号：CN212751871U
公开日：
20210319
专利内容由知识产权出版社提供
摘要：本实用新型涉及按摩椅控制技术领域，特别涉及一种按摩椅的控制电路，包括设置在按摩椅上的主供电模块、辅助电源模块、主控模块、无线接收模块和手控器模块，主控模块包括供电切换选择模块、芯片控制模块和按摩设备控制模块，供电切换选择模块分别与主供电模块、辅助电源模块和按摩设备控制模块电连接，当设备处于非按摩的待机状态时，辅助电源模块供电，当设备的按摩部分工作时，通过供电切换选择模块控制切换至主供电模块供电并同时关闭辅助电源模块，通过利用辅助电源模块的工作寿命时间远远大于主供电模块的特点，以及按摩设备控制模块、芯片控制模块、无线接收模块和手控器模块几者之间的配合实现按摩椅能够长期处于不断电的工作状态。

申请人：福州飞沃贸易有限公司
地址：350000 福建省福州市仓山区建新镇百花洲路6号金山工业集中区浦上片仓山园2号楼205室
国籍：CN
代理机构：福州市博深专利事务所(普通合伙)
代理人：林振杰
更多信息请下载全文后查看。

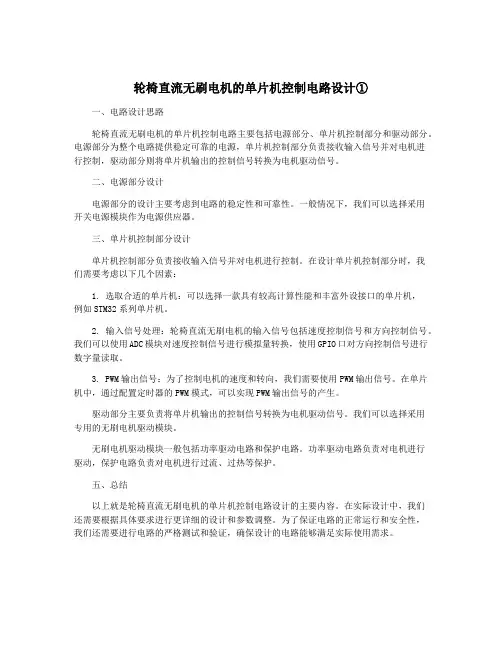

轮椅直流无刷电机的单片机控制电路设计①一、电路设计思路轮椅直流无刷电机的单片机控制电路主要包括电源部分、单片机控制部分和驱动部分。

电源部分为整个电路提供稳定可靠的电源，单片机控制部分负责接收输入信号并对电机进行控制，驱动部分则将单片机输出的控制信号转换为电机驱动信号。

二、电源部分设计电源部分的设计主要考虑到电路的稳定性和可靠性。

一般情况下，我们可以选择采用开关电源模块作为电源供应器。

三、单片机控制部分设计单片机控制部分负责接收输入信号并对电机进行控制。

在设计单片机控制部分时，我们需要考虑以下几个因素：1. 选取合适的单片机：可以选择一款具有较高计算性能和丰富外设接口的单片机，例如STM32系列单片机。

2. 输入信号处理：轮椅直流无刷电机的输入信号包括速度控制信号和方向控制信号。

我们可以使用ADC模块对速度控制信号进行模拟量转换，使用GPIO口对方向控制信号进行数字量读取。

3. PWM输出信号：为了控制电机的速度和转向，我们需要使用PWM输出信号。

在单片机中，通过配置定时器的PWM模式，可以实现PWM输出信号的产生。

驱动部分主要负责将单片机输出的控制信号转换为电机驱动信号。

我们可以选择采用专用的无刷电机驱动模块。

无刷电机驱动模块一般包括功率驱动电路和保护电路。

功率驱动电路负责对电机进行驱动，保护电路负责对电机进行过流、过热等保护。

五、总结以上就是轮椅直流无刷电机的单片机控制电路设计的主要内容。

在实际设计中，我们还需要根据具体要求进行更详细的设计和参数调整。

为了保证电路的正常运行和安全性，我们还需要进行电路的严格测试和验证，确保设计的电路能够满足实际使用需求。
