DMX512解码模块规格书

DMX512 LED解码器说明书●工作温度：-20-60℃●供电电压：DC12V●输出电流：每路额定电流10A/ch；●最大输出功率：120W/ch●控制器尺寸：L152xW56×H24mm●通道：3路● DMX512标准：DMX512/1990一、解码器地址设置每个解码器占用3个地址，采用编码开关设置地址，编码开关1－9位是设置DMX512起始地址码的二进制数值编码开关，第1位为最低位，第9位为最高位，共可设定511个地址码。

DMX512起始地址码＝编码开关1－9位的位值总和，将编码开关拨向下（ON置“1”），可获得该位的位值；编码开关拨向上（置“0”），则该位的位值为0。

编码开关FUN＝OFF时(置“0”)方可接收DMX512信号。

对应下表可选择拔码位置，通过拨码开关对通道进行选择:二、自走模式1、功能：拨码开关第10位是“FUN”，为功能键。

FUN＝OFF时是DMX512解码器功能，接受DMX512信号。

FUN＝ON时是解码器测试功能如图3（1通道接红灯，2通道接绿灯，3通道接蓝灯）：1－9开关OFF：灯灭开关1＝ON：红色开关2＝ON：黄色开关3＝ON：绿色开关4＝ON：青色开关5＝ON：蓝色开关6＝ON：紫色开关7＝ON：白色开关8＝ON：七彩跳变(7档速度选择)开关9＝ON：全彩渐变(7档速度选择) 开关10＝ON：自走模式（测试模式）2、跳变、渐变效果速度选择1－7开关＝OFF：0档速度开关1＝ON：1档速度开关2＝ON：2档速度开关3＝ON：3档速度开关4＝ON：4档速度开关5＝ON：5档速度开关6＝ON：6档速度开关7＝ON：7档速度(最慢)三、DMX512控制模式通道定义说明1 红2 绿3 蓝4 0～5关闭，6～240频闪，241～255常亮5 速度自走速度6 0～5 RGB控制6～20：七彩自走模式-渐变5～12721-40:红绿蓝41～60：组合261～80：组合381～100：组合4101～127：组合5128～140：七彩自走模式-跳变128～255141～160：红绿蓝161～180：组合2181～200：组合3201～220：组合4221～255：组合5。

SE-DMX512-T规格说明书一、概述SE-DMX512-T一款多通道DMX512(1990)解码和高速RZ编码（典型如TM1812）输出脉冲宽度调制信号PWM的智能芯片。

芯片支持信号并联输入的级联编址、地址写入、地址查看、无信号自动演示等功能。

非常适合制作DMX512护栏管等景观亮化光源和灯具。

芯片晶圆有知名厂家提供，供货、质量均能良好满足客户需求。

1.1特性●遵照DMX512/1990时序，响应迅速，不漏帧。

●每通道8位PWM信号输出。

●输出800KHz归零单线串行PWM数值(TM1812高速信号兼容)。

●18、24、36个DMX512通道(预制可选)。

●单独级联信号控制，信号并行输入。

应用系统无单点故障。

●支持地址烧录器地址烧写●无DMX512信号可自动运行七彩渐变色演示程序。

●工作电压：3.0V~5.5V●工作温度: -40℃~85℃●管脚可出厂配置●SOP14(150mil)、无铅环保封装。

●IO脚ESD>3.5KV1.2应用●DMX512调光的LED光源。

如LED射灯、外控护栏管、洗墙灯、灯墙等。

●DMX512显示阵列，如建筑照明工程。

●专业DMX512舞台灯光的解码器。

1.3 管脚说明序号标注说明1 RXD DMX512电平转换后TTL输入2 TXD 本地DMX512后级TTL输出3 XTAL2 24MHz晶振输出4 XTAL1 24MHz晶振输入5 保留6 保留7 VSS 芯片工作电源低端8 IN 级联地址输入9 OUT 级联地址输出10 SDO 800KHz归零信号推挽驱动输出11 保留12 保留13 DIR 采用信号线写码时RS485方向控制14 VDD 芯片工作电源输入1.4 封装尺寸1.5 定购说明1.5.1 编号格式1.5.2 标号列表芯片编号芯片说明SE-DMX512-T-18 18通道DMX512解码护栏管控制芯片SE-DMX512-T-24 24通道DMX512解码护栏管控制芯片SE-DMX512-T-36 36通道DMX512解码护栏管控制芯片SE-DMX512-T-48 48通道DMX512解码护栏管控制芯片SE-DMX512-T-54 54通道DMX512解码护栏管控制芯片1.6 电气参数Ta = -40℃ to 85℃, VCC = 5.0V符号参数说明最小最大单位测试条件VIL 输入低电平 -0.5 0.8 V VCC=5.0V VIH 输入高电平 2.0 VCC+0.5 VVOL 输出低电压0.4 VVOH 输出高电压 2.4 V IOL=5.0mAVcc=5V IIL 低电平吸收电流-75 uA Vin=0.45VILI 高电平漏电流 -10 10 uA 0.45V<Vin<VccTa=1MHz, CIO 管脚等效电容10 pFFreq=25℃℃25ICC 供电电源电流15 mAVcc=5V,二、技术说明2.1 总体框图2.2 DMX512协议DMX512是英文Digital Multiplex with 512 pieces of information的简称。

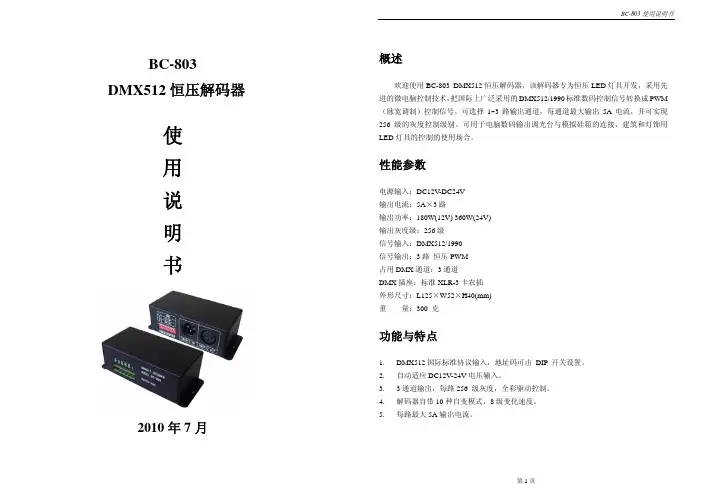

BC-803DMX512恒压解码器使用说明书2010年7月BC-803使用说明书概述欢迎使用BC-803 DMX512恒压解码器，该解码器专为恒压LED灯具开发，采用先进的微电脑控制技术，把国际上广泛采用的DMX512/1990标准数码控制信号转换成PWM （脉宽调制）控制信号。

可选择1~3路输出通道，每通道最大输出5A电流，并可实现256级的灰度控制级别。

可用于电脑数码输出调光台与模拟硅箱的连接，建筑和灯饰用LED灯具的控制的使用场合。

性能参数电源输入：DC12V-DC24V输出电流：5A×3路输出功率：180W(12V) 360W(24V)输出灰度级：256级信号输入：DMX512/1990信号输出：3路恒压PWM占用DMX通道：3通道DMX插座：标准XLR-3卡农插外形尺寸：L125×W52×H40(mm)重量：300 克功能与特点1.DMX512国际标准协议输入，地址码可由 DIP 开关设置。

2.自动适应DC12V-24V电压输入。

3.3通道输出，每路256 级灰度，全彩驱动控制。

4.解码器自带10种自变模式，8级变化速度。

5.每路最大5A输出电流。

安全使用注意事项1、为保证使用安全及产品正常使用，使用前请仔细阅读使用说明书。

2、安装时尽量避免在雷区、强磁场和高压的区域。

3、确保接线正确牢固，以免短路损坏部件和触发火灾事故。

4、请将控制器安装在通风良好的地方，以保证环境温度适宜。

5、控制器一定要配套直流恒压开关电源，通电前请检查输入供电电源是否符合产品要求，电源输出电压是否和产品一致。

6、禁止带电接线，检查确认接线正确后，检查无短路，再通电！7、发生故障时请勿私自维修，如有疑问，请联系供应商。

安装与使用1、外型图输入端输出端2、使用说明1) 解码器地址设置方法每个解码器占用3个DMX地址，采用编码开关设置地址，编码开关1－9位是设置DMX512起始地址码的二进制数值编码开关，第1位为最低位，第9位为最高位，共可设定511个地址码。

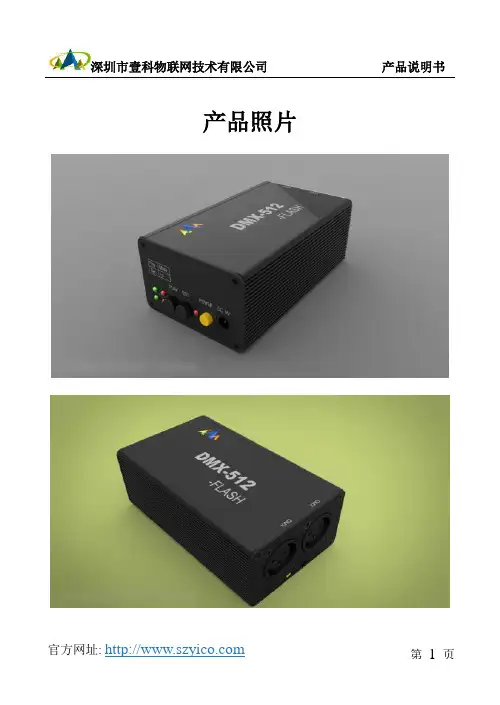

产品照片一、产品概述DMX-FLASH信号播录器为本公司DMX512综合控制系统平台之一，具备信号无延时，无误差录入和播放等功能，支持暂停录入和暂停播放功能，具有信号切换功能，与我公司其他产品可配套或独立使用。

同类产品有多种型号，客户可根据需要自行选购。

二、硬件属性(一)、基本参数◆工作温度: -25-85℃◆工作电压: DC9V(配套专用适配器)◆最大功耗:: <0.5W◆支持最大通道: 512/1024◆支持蓄电池: 支持(选配)◆外形尺寸: L110*W66*H43 MM◆电气隔离: 支持◆静电保护: 支持◆支持悬挂面板: 选配◆ RF遥控器: 选配(二)、接口说明DMX512信号接口信号切换开关(三)、接线说明◆采用常规的DC电源座子作为电源输入接口，并配备DC插头◆采用标准三芯卡龙座作为信号输入、输出接口◆接线示意图图2-2三、产品功能及使用说明接上标配电源适配器，打开电源开关【POWER】按键，此时POWER电源指示灯会常亮，Mode指示灯会1秒钟闪烁一次。

此时表示系统启动OK，进入【正常模式】，可以开始进行各功能的操作：(一)、播放功能1、在正常模式下，短按【PLAY】按键，Play指示灯会进入闪烁状态，Mode指示灯熄灭，此时系统执行【单次播放模式】；2、在【单次播放模式】下长按【PLAY】按键，Mode指示灯变亮，此时进入【循环播放模式】；3、在【单次播放模式】或者【循环播放模式】时，短按【PLAY】按键，则进入【暂停播放模式】，再次短按【PLAY】按键，则恢复之前的【单次播放模式】或【循环播放模式】，在【暂停播放模式】也可以通过长按【PLAY】按键进行模式切换；4、在上述播放功能任何一种模式下，短按【REC】按键，则进入到【正常模式】；(二)、录入功能1、在正常模式下，长按【REC】按键，此时Rec指示灯进入亮状态，此时系统进入【录入模式】；2、在【录入模式】时，短按【REC】按键，怎进入【录入模式】，再次短按【REC】，则进入到【暂停录入模式】；3、在上述录入功能任何一种模式下，短按【PLAY】按键，则进入【正常模式】，此时，也表明录入完成；4、录入时间超过可存储最大时间，【录入模式】将自动停止，进入【正常模式】。

DM-106翼芯科技有限公司规格书单机模式内置效果技术参数内置效果： 10种电源输入： DC9V—DC40V输出电流： 2A/ *3路（共阳）输出灰度： 256级信号输入： DMX512/1990信号输出： 3路恒压PWMPWM输出频率： 4KHZ输出DMX通道： 3通道输出功率： 24V时/ 144W MAXPCB尺寸 36*53MM功能描叙◆ 7色常亮：红、黄、绿、青、蓝、紫、白七种颜色的9级亮度调整.◆ 7色跳变：七种颜色轮流跳变，9级速度调节◆ 7色渐变：七种颜色渐变，9级速度调节◆ 7色频闪：七种颜色轮流频闪，9级速度调节◆主从联机：多台投光灯联接在一起，从机与主机同步变化◆ DMX调光：多台投光灯分别分配DMX地址，其输出根据DMX控台的数据而变化◆数码管显：正常工作时，数码管交替显视约3s的DMX512地址，2s的用户自设模式；◆ 2信号自识别：当有DMX信号接入时，自动接收DMX512信号并解码，4S内没有DMX512信号接入时，执行用户自行设定的程序设定方法长按下设置键，进入设定状态，此时数码管的相应数位会闪动，按上调键时，对应的位数会加一，再按设定键，数码管移动到下一位，依次循环，设定好后，长按设置键保存当前设定值并退出，若设置有误，在退出时会有“Err”字样提示，并需重新正确设置才能保存并退出。

DMX模式地址设置每个灯具占用3个连续DMX通道（对应红，绿，蓝三色），包含起始通道数值，例如：地址为001时占用DMX通道1，2，3；地址为3时，占用通道数为3，4，5；主从联机设置联机同步功能，将相邻灯具DMX连接头首尾联接在一起，给每台灯具供电，将其中一台灯具设置为主机（P.），其余灯具设为从机(P)。

主机只能设定一个，同步所运行的功能是主机设置的单机运行功能。

工作模式优先顺序从高到低排列为：DMX模式-主从联机模式-单机模式。

DMX512AP数据手册2013-7-27*************/85274662概述DMX512AP-N是并联应用单线传输三通道LED驱动输出控制专用芯片，兼容并扩展DMX512（1990）信号协议。

芯片内含电源稳压电路，时基电路，信号解码模块，数据缓存器，内置振荡器，三通道恒流驱动器默认输出电流19mA，同时用户也可以通过外挂REXT电阻调节所需的电流。

每一输出通道皆可输出8位(256级)灰阶的可调线性电流。

输出驱动采用专利SPWM技术，支持输出端极性反转。

单独的写码信号线可以一次性串联写码。

带内置EEPROM存放芯片地址。

特性说明◆OUTR/G/B默认电流19mA（同时可外接电阻调节60mA）◆OUTR/G/B输出端口耐压25V◆DAI，ADRI端口耐压12V◆内置电源稳压电路，外部电源范围：5V~24V◆专利技术SPWM输出，SPWM灰度等级：256级◆信号传输速率：250kbps~750kbps◆内置EEPROM，最大支持1024个像素点的串并接◆信号级联方式：单线并联◆具有单通道/三通道选择功能◆SPWM输出占空比反转功能◆兼容并扩展DMX512(1990)协议信号◆封装形式：SOP16应用领域◆室内LED装饰照明◆建筑LED外观/情景照明◆洗墙灯、窗帘屏◆穿孔字◆护栏管2*************/85274662管脚定义说明符号管脚名称引脚编号说明DAI数据输入线2DMX512数据输入与地址输入REXT 外接电阻连接端口3外挂电阻，连接于REXT与GND之间，用于调节OUTR/G/B输出电流,默认悬空19ma.PORT通道选择4“1”时（默认状态，不用接5V电压，直接悬空即可），三通道独立控制；“0”时，三通道一致。

SPWM极性选择5“1”时（默认），三通道正常输出；“0”时，输出反相，用于外接大电流开关管（默认状态，不用接5V电压，直接悬空即可）VDD芯片电源7电源端，内置5V稳压电路NC预留管脚1,9,10悬空(用户不可解GND或者VDD) ADRI地址输入6地址写码输入线ADRO地址输出11地址写码输出线DAO数据输出线12级联信号输出OUTR/G/B驱动输出13~15LED驱动开漏输出GND芯片地8,16接地端*************/85274662电气参数极限参数（Ta=25℃）参数符号范围单位逻辑电源电压VDD-0.5——+5.5V OUTR/G/B输出端口耐压V OUT25V 逻辑输入电压VI1-0.5——VDD+0.5V LED驱动输出电流IOL160mA 功率损耗PD<250mW工作温度TOPT-40——+125℃储存温度TSTG-65——+150℃ESD V ESD>2K V 电气特性（Ta=25℃）参数符号测试条件最小值典型值最大值单位电源电压VDD—4—24V OUTR/G/B输出电流I OUT VDD= 5.0V3—60mAVout拐点电压Vout I OUT=19mA0.9V I OUT=40mA 1.2VREXT端口电压V RESTVDD=5.0V，DAI接VDD；REXT、PWM1~PWM3、DAO悬空— 1.20—VDAI端口翻转电压V IH VDD=5.0V 3.3——V V IL VDD=5.0V—— 1.7VDAO端口驱动I OH DAO最大输出电流-50-6.5mA I OL DAO最大灌电流50 4.355mA静态电流I DD1VDD= 5.0V，REXT悬空，输出电流关闭— 1.5—mA I DD2VDD=5.0V，R EXT=500Ω— 6.0—mA I DD3VDD= 5.0V，R EXT=2KΩ— 3.0—mAOUTR/G/B端口漏电流Ileak VDD= 5.0V——1uA*************/852746625恒流参数设定在REXT 端口悬空的状态下，芯片三个输出通道OUTR/G/B 默认输出恒流19mA 电流，用户也可通过外接电阻调节其他的电流值。

DMX512软件解码驱动器使用说明书型号LP-SC.DMX.A-02 350mA1 概述1.1产品特点：1.1.1 本产品接收国际标准的DMX512/1990协议控制信号1.1.2 输入电压范围为DC12V~48V1.1.3 0-100%调光输出，每路256级灰度，共可实现16777216种颜色变化；1.1.4 R、G、B三通道输出，可直接驱动各种1W大功率LED组成的单色或者RGB全彩点光源、地埋灯、水底灯、吸顶灯、洗墙灯、投射灯、筒灯、大功率光源模组等大功率灯具；1.1.5 此种型号为350mA每路驱动1~12颗1W的LED1.1.6有9位地址选择开关，最多可以设定512个地址；1位功能选择开关；1.1.7解码器自带8个节目场景，在无主控的情况下仍能实现控制，可用于测试。

1.2 适用场所：室内：KTV 舞厅办公室等室外：桥梁大楼球馆等2 产品结构特征全金属外壳内置FR4电路板3 产品主要技术参数4 使用．操作方法4.1 面板说明（图1）4.2面板说明（图2）4.3.1接线示意图(图1)拨码开关DMX512信号入DMX512信号出6 pin 对插接线端子 DC+ DC- CH1 CH2 CH3 V+4.3.2接线示意图(图2)接线注意事项 DMX512采用220v 直接供电,主控的控制信号A(3 DATA+) B(2 DATA-) G(1 GND) 和此解码器的 A(3 DATA+) B(2 DATA-) G(1 GND) 一定要一一对应要熟练操作DMX512脱机型主控器方能对灯条进行控制5 操作说明DMX 脱机型主控直流电源拨码开关四线制LED 灯条5.1按下拨码开关的第十键，此时正系统进入自带程序模式(只是某一位下拨,其它均处于高位) 5.1.1拔下拨码开关的第一位，灯条显示红色5.1.2拔下拨码开关的第二位，灯条显示橙色5.1.3拔下拨码开关的第三位，灯条显示黄色5.1.4拔下拨码开关的第四位，灯条显示绿色5.1.5拔下拨码开关的第五位，灯条显示蓝色5.1.6拔下拨码开关的第六位，灯条显示靛色5.1.7拔下拨码开关的第七位，灯条显示紫色5.1.8拔下拨码开关的第八位，灯条显示白色5.1.9拔下拨码开关的第八位，灯条会进行七彩变换5.2拨码开关的第10位处于高位,则进入外控模式需要外接控制信号才能进行控制按图所示,连接好之后，由主控发送相对应的控制信号，观察灯条进入相应的颜色模式5.2.1 主控发送红色信号时光源板红色LED发光观察红色回路电流值是否在325±25mA之间5.2.2主控发送绿色信号时光源板绿色LED发光观察绿色回路电流值是否在325±25mA之间5.2.3主控发送蓝色信号时光源板蓝色LED发光观察蓝色回路电流值是否在325±25mA 之间5.2.4 主控发送七彩变换信号时光源板的LED 变换不同颜色5 运输贮存要求贮存温度-40℃~55℃相对湿度75%6 开箱及检查主机一台说明书一份7 注意事项本设备自售出之日起保修期1年非专业人士请勿拆开. 超过保修期,或使用不当，人为的造成损坏，或自然灾害等不可抗力造成的损坏，均不在保修之列8 外形尺寸图。

型号：DM-104翼芯科技有限公司规格书一、性能参数：外型尺寸：长（54mm）x 宽（30mm）x 高（17mm）输入电压：DC输入9～32V（可配DC9V、12V、18V、24V、32V几种电压）,根据串接灯珠的多少来确定电压输出负载电流：12A MAX 4A*3CH输出总功率：288W，96W*3CH（DC24V时）；二、特点：◆协议：标准DMX512协议（1990）；◆输入：RS485差分输入;◆方式：二种工作方式（DMX512控台控制、或内置效果变化）；没联接主控制器时，会自动运行内置效果（七彩跳变、七彩渐变、混色渐变）；串行永久同步，在串行方式时，没接主控制器时，第一个解码器可自动变为主控模式，实现同步联机变化;◆连接方式：标准并行或串行并行时：各模块并接，每隔32个模块时需加放大器(此数量为理论值，实际请以工程现场测试为准)，各模块有单独地址（可用写码器烧入）；串行时：各模块串接、无需设置地址、地址自动顺序分配，使用非常方便；◆0-100%调光，256*256*256级灰度；◆高抗干忧，抗静电；◆开机无冲击（开机瞬间LED全灭），对LED起保护作用；可以串并联连接，串联时自动分配地址；三、应用范围：主要应用于大功率全彩洗墙灯、投光灯、埋地灯、水底灯、舞台灯、隧道灯等。

四、模块端口介绍：》左边D+、D-、GND差分输入线；》右边D+、D-、GND差分输出线，输出到下一模块的通讯线，多个模块串接时，接至下一模块的D+和D-；》左边VCC+电源正极输入端，GND是电源负极输入端；》右边V+，R-，G-，B-是灯具输出端，连接LED灯具，V+是LED阳极公共端，R，G，B灯珠的阴极分别接至板上的R-、G-、B-端；五、接线图：1、灯具应用接线图(串行接线图)2、灯具应用接线图(并行接线图)六、故障分析和解决方法：本模块出厂前100%测试，为了避免不必要故障发生，请在使用前认真阅读应用接线图，如在应用过程中发现问题，请参考以下：。

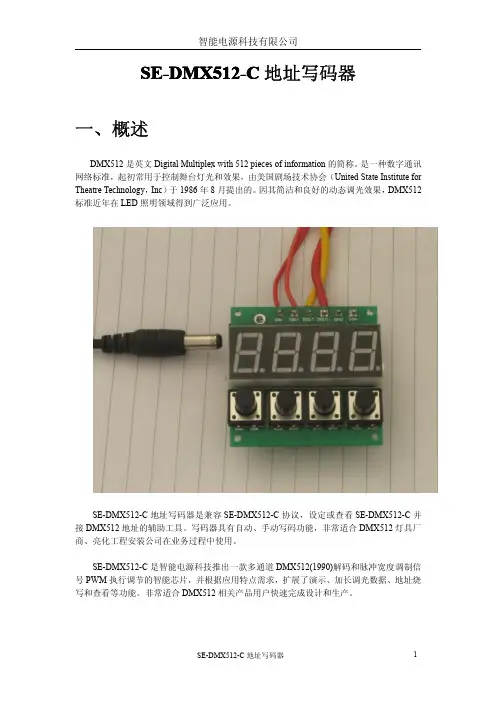

SE-DMX512-C规格说明书一、概述SE-DMX512-C一款多通道DMX512(1990)解码和脉冲宽度调制信号PWM执行调节的智能芯片，并根据应用特点需求，扩展了演示、加长调光数据、地址烧写和查看等功能。

非常适合DMX512相关产品用户快速完成设计和生产。

芯片晶圆有知名厂家提供，供货、质量均能良好满足客户需求。

并且接口协议完全公开，绝无挟持客户的可能，客户尽可放心使用。

1.1特性�遵照DMX512/1990时序，响应迅速，不漏帧。

�3或4个PWM通道(预制可选)。

�脉冲宽度调制信号大于200Hz，0-100%范围256级输出�可线性调光(预制可选)�微弱亮度无可视闪烁。

�支持地址烧录器地址烧写�74HC165扩展拨码开关输入地址�自动串行编址。

�信号再生功能。

最大可串接512个三色解码芯片(512A)�无DMX512信号可自动运行七彩渐变色演示程序。

�工作电压：3.0V~5.5V�工作温度:-40℃~85℃�管脚可出厂配置�SOP14(150mil)、无铅环保封装。

�IO脚ESD>3.5KV1.1.22应用�DMX512调光的LED光源。

如LED射灯、外控护栏管、洗墙灯、灯墙等。

�DMX512桥设备前端，如DMX512转0-10V或者其他调光接口的设备。

�专业DMX512舞台灯光的解码器。

1.1.33管脚说明序号标注说明1RXD DMX512电平转换后TTL输入2TXD本地DMX512后级TTL输出3XTAL224MHz晶振输出4XTAL124MHz晶振输入5SDA拨码地址开关串行数据输入(74HC165)6SCL拨码地址开关串行时钟输出(74HC165)7VSS芯片工作电源低端8P0第一通道PWM输出，驱动高有效9P1第二通道PWM输出，驱动高有效10P2第三通道PWM输出，驱动高有效11P3第四通道PWM输出，驱动高有效12保留13LD拨码地址开关数据所存(74HC165，低有效)14VDD芯片工作电源输入1.1.44封装尺寸1.1.55定购说明1.5.1编号格式1.5.2标号列表芯片编号芯片说明SE-DMX512R3-C3通道512字节调光数据DMX512解码芯片SE-DMX512R4-C4通道512字节调光数据DMX512解码芯片SE-DMX512A3-C3通道1536字节调光数据DMX512解码芯片SE-DMX512A4-C4通道1536字节调光数据DMX512解码芯片1.6电气参数Ta=-40℃to85℃,VCC=5.0V符号参数说明最小最大单位测试条件VIL输入低电平-0.50.8V VCC=5.0V VIH输入高电平 2.0VCC+0.5VVOL输出低电压0.4VVOH输出高电压 2.4V IOL=5.0mAVcc=5V IIL低电平吸收电流-75uA Vin=0.45V ILI高电平漏电流-1010uA0.45V<Vin<Vcc CIO管脚等效电容10pF Freq=1MHz,Ta=25℃ICC供电电源电流15mA Vcc=5V,25℃二、技术说明2.1总体框图2.2DMX512协议DMX512是英文Digital Multiplex with512pieces of information的简称。

产品型号:DM-188-SD翼芯科技有限公司规格书主控特点◆SD卡动画播放，控制灵活；◆SD卡支持多效果存储播放功能；◆无SD卡或动画文件时，控制器输出RGB跳变信号；◆播放速度9级调整◆控制器可同步控制(只限交流供电时)；◆程序可以自动和手动播放，变化速度可调整；◆设置带掉电记忆功能；主控参数◆输出信号：标准DMX512差分信号GND、D+、D-(用于DMX512等灯具)标准TTL信号(用于6803,1809等灯具)；◆控制长度：DMX512信号可控制170条RGB大功率DMX512外控灯具；TTL信号可控制1024个像素(段)；◆外开尺寸：132*70*24mm◆工作电压：AC/DC9-24V、AC供电时可多台同步控制；◆工作电流：<100MA；◆SD卡容量：128M，最大可支持2GB；◆SD卡文件：最大可支持32个动画文件；使用说明◆主控输出为DMX512时，主控器输出信号D+、D-、GND通过信号线连接到解码器的D+、D-、GND，为485差分标准DMX512信号输出；◆主控输出为6803，1809等TTL信号芯片时，GND接灯具的GND(地)，TXD接灯具的CLK(时钟)，D+接灯具的DAT(数据)；◆主控器上面有MODE、UP、DOWN、SPEED四个功能键;◆数码管的第一，二位为模式显视，第三位为自动/手动播放显视，第四位为速度显视；◆按MODE可以选择自动模式(第三个数码管的中间位滚动)和手动模式(第三个数码管的中间位停止)；◆在手动模式下按UP和DOWN可以上下选择相应的内置效果，按SPEED键可以调整当前效果的播放速度；◆在自动模式下，效果自动从第一个开始到最后一个循环顺序执行，按SPEED键可以调整当前效果的播放速度；◆速度共9级，1为最快、9为最慢；SD卡操作◆更换程序效果文件时，先将SD卡格式化成FAT(FAT16)格式，再将文件后缀为.bin的程序文件复制到SD中，安全删除SD卡后，将SD卡装入主控制器，再上电，正常情况控制器的红色信号灯会闪烁，并且LCD液晶屏会显视SD正确；◆当需要在一张SD卡中存放多个LED效果文件时，请逐个将文件复制到SD卡中，不得同步复制多少文件，否则可能会造成SD卡文件错误，文件按复制的先后顺序播放；◆LED效果文件不能为中文名，并且文件名长度不要超过8个字符，否则可能会造成SD卡文件错误◆如显视SD卡错误(SD ERR)请检查SD卡的格式是否是FAT16（FAT），SD是否正确插入，SD是否是好的等；◆如果显视没有LED文件(No led file!)，请检查SD卡中是否有LED文件，LED文件是否是当前控制器支持的文件类型等。

DMX512 LED解码器说明书●工作温度：-20-60℃●供电电压：DC12V●输出电流：每路额定电流10A/ch；●最大输出功率：120W/ch●控制器尺寸：L152xW56×H24mm●通道：3路● DMX512标准：DMX512/1990一、解码器地址设置每个解码器占用3个地址，采用编码开关设置地址，编码开关1－9位是设置DMX512起始地址码的二进制数值编码开关，第1位为最低位，第9位为最高位，共可设定511个地址码。

DMX512起始地址码＝编码开关1－9位的位值总和，将编码开关拨向下（ON置“1”），可获得该位的位值；编码开关拨向上（置“0”），则该位的位值为0。

编码开关FUN＝OFF时(置“0”)方可接收DMX512信号。

对应下表可选择拔码位置，通过拨码开关对通道进行选择:二、自走模式1、功能：拨码开关第10位是“FUN”，为功能键。

FUN＝OFF时是DMX512解码器功能，接受DMX512信号。

FUN＝ON时是解码器测试功能如图3（1通道接红灯，2通道接绿灯，3通道接蓝灯）：1－9开关OFF：灯灭开关1＝ON：红色开关2＝ON：黄色开关3＝ON：绿色开关4＝ON：青色开关5＝ON：蓝色开关6＝ON：紫色开关7＝ON：白色开关8＝ON：七彩跳变(7档速度选择)开关9＝ON：全彩渐变(7档速度选择) 开关10＝ON：自走模式（测试模式）2、跳变、渐变效果速度选择1－7开关＝OFF：0档速度开关1＝ON：1档速度开关2＝ON：2档速度开关3＝ON：3档速度开关4＝ON：4档速度开关5＝ON：5档速度开关6＝ON：6档速度开关7＝ON：7档速度(最慢)三、DMX512控制模式通道定义说明1 红2 绿3 蓝4 0～5关闭，6～240频闪，241～255常亮5 速度自走速度6 0～5 RGB控制6～20：七彩自走模式-渐变5～12721-40:红绿蓝41～60：组合261～80：组合381～100：组合4101～127：组合5128～140：七彩自走模式-跳变128～255141～160：红绿蓝161～180：组合2181～200：组合3201～220：组合4221～255：组合5。

三通道恒流驱动器DMX512A 一、概述DMX512A是三通道LED（发光二极管显示器）驱动控制专用电路，内部集成有MCU 数字接口、数据锁存器、LED 高压驱动等电路。

通过外围MCU控制实现该芯片的单独辉度、级联控制实现户外大屏的彩色点阵发光控制。

本产品性能优良，质量可靠。

采用SOP8/DIP8的封装形式。

二、特性说明：①电压输入（V DD）兼容：4.5V~5.5V；②三通道8位（256级）脉冲宽度调制（PWM）输出，每一通道恒流驱动控制（电流值由外挂电阻调控）；③PWM端口最大恒流输出：60mA；④PWM端口最大耐压值：20V；⑤SOP/DIP8封装；⑥最大支持512片芯片串接。

三、IC引脚布局：三通道恒流驱动器DMX512A五、电器性能参数：三通道恒流驱动器DMX512A六、信号处理原理：PORT=1（默认电压）时，多片IC串接数据流线：原理简述：IC接收N后的连续3个字节，第1个字节对应PWM1处理输出，第2个字节对应PWM2处理输出，第3个字节对应PWM3处理输出。

PORT=0时，多片IC串接流线：三通道恒流驱动器DMX512A原理简述：IC接收N后的字节数据，对应PWM1，PWM2和PWM3都是同一个接收的字节数据处理输出。

数据说明：N和Dn都是8位有效数据，格式如下：其中，N表示Ox00（16进制）。

七、输出电流设定：三输出通道的恒流值由REXT端口的电阻设定。

经由改变电阻值可以在1mA~60mA范围内调节电流。

输出电流值大致以下列等式设定：Iout（mA）=0.6V/REXT（ohm）*1000请参考设计表REX(kohm) 62 27 18 14.5Iout(mA) 10 20 30 40注：现在Vrex为1.32~1.36V，在正式版中会修调到1.22~1.26V，对恒流设置要相应的改动，与上数据差别不到10%八、数据输入，输出等效电路：数据输入DATA_IN：三通道恒流驱动器DMX512A数据输出DATA_OUT：九、PWM设定表PWM=1DI（十六进制） PWM1,PWM2,PWM3（占空比，低电平有效） Ox00 0/256 (PWM关闭)Ox01 1/256Ox02 2/256...... ......OxFD 253/256OxFE 254/256OxFF 255/256PWM=0DI（十六进制） PWM1,PWM2,PWM3（占空比，高电平有效）Ox00 0/256（输出满额低电平）Ox01 1/256Ox02 2/256....... ......OxFD 253/256OxFE 254/256OxFF 255/256三通道恒流驱动器DMX512A 十、IC封装示意图：三通道恒流驱动器DMX512A SOP-8。

YM-DMXDC编码器说明书目录一、产品简介1-1 YM-DMXDC 的特点 (3)1-2 YM-DMXDC的规格 (3)1-3 操作面板功能简介 (4)1-4 输出端口的接法 (5)1-5 YM-DMXDC 外观尺寸 (5)二、产品功能描述2-1 中英文切换 (6)2-2 工作模式 (6)2-3 编码模式下的功能设置 (7)2-4 播放速度设置 (9)三、注意事项 (10)产品保修说明 (10)一、产品简介：YM-DMXDC的描述本产品是针对本公司的解码芯片而设计的一款编码器，可对驱动模块进行级联编码，编码方式方便简单，其特点如下：●供电电压为DC5～24V;●配有标准的电话MICRO-USB接口，配带移动电源，可方便操作；●支持本公司的四种编码模式：EN、3R、3S、3H●具有地址测试功能；●此编码器有编码和播放2种模式；●配有LCD显示屏，显示当前操作状态；●EMC电磁兼容设计，具有良好的抗干扰能力。

YM-DMXDC的规格操作面板功能介绍①：LCD显示屏；②：换功能菜单键③：增加键；④：减小键；⑤：确信键⑥：SD卡座；⑦：电源 DC 5-24V；⑧：电源 USB接口，可接移动电源；⑨：信号输出端口。

输出端口的接法： (如图)编码接法一线-GND二线-D+三线-D-四线-PI五线-NCYM-DMXDC 外观尺寸二、产品功能描述中英文切换同时按▲和▼键不放，等待LCD显示屏上显示“EN”表示英文，显示中表示“中”文。

工作模式编码器有2中工作模式，即：编码模式和播放模式。

编码器在上电时检测到若是有SD卡，进入播放模式；没有SD卡，那么进入编码模式。

编码模式下的功能设置在执行编码前要先在设置菜单里选择好编码方式；编码器上电后长按MENU键两秒以上，进入编码模式（如；DMX3H、DMX3S、DMX3R、DMXEN）、通道数量、空脚位、波特率、方式设置，设置完毕再长按MENU键返回。

1）假设出在编码模式，屏幕初始界面为以下图：2）按MENU键两秒以上，会显现下界面,通过▲/▼键能够调剂编码模式（DMX3H、DMX3S、DMX3R、DMXEN）：3）按MENU键，切换到通道数设置，通过▲/▼键能够调剂通道数，如以下图：4）按MENU键，切换到孔位数设置，通过▲/▼键能够设定有无空位,如以下图：5）按MENU键，切换到速度设置设置，通过▲/▼键设定信号所用的波特率(标准DMX512信号为250K），如以下图：6）按MENU键，切换到输出方式设置，可控芯片有多种（59五、300一、6024、923一、922一、PWM等），8）设置完成后，按按MENU键两秒以上，会退出设置菜单。

DMX512控制系统规格书一，写码器特性：1，标准DMX512信号输出。

可对本公司的DMX512解码模块进行编号。

2，控制器本身内置有静态色，频闪，渐变，跳变，流星等共计19种变化程序，可用于演示，测试，亦可作为DMX512控制台来使用。

3，配有一个适配电源，亦可选配电池。

4，配有RF无线发射器，功能和控制面板一一对应。

可远程操作。

5，四位数码管同步显示操作及运行状态。

6，具有记忆功能。

每次上电，控制器会恢复到断电前的模式及状态。

操作方法：1，先把写码器的DMX+，DMX-，GND与灯具的DMX+，DMX-，GND对应连接起来，2，给灯具上电，同时也给写码器上电。

如果写码器处于演示状态，长按“FUNC”3秒以上，这时会转换到写码状态，数码管上会显示以“A”为开头的三位数字，即为将要写入的编号，按“UP”和“DOWN”键调到欲写入的编号，按一下写码器上的“FUNC”键，这时，灯具会跳变几秒，并回到渐变状态。

这时表示写码成功。

3，在演示状态下，共计19种演示程序供选择，通过按“FUNC”来选择，每按一下，跳到下一个程序演示，通过“UP”，“DOWN”键来调节变化速度，共9级变化速度。

二，DMX512解码恒流控制器特性：1，标准DMX512信号解码，并控制三路恒流输出。

2，信号采用并联方式，系统中的个别节点损坏，不影响其它节点正常工作。

3，输入电压具有12V，24V，36V，48V等多种版本选择，输出电流可以根据需要调节，最大可调到1A。

4，具有3通道和6通道可选择。

没特别说明默认3通道。

使用方法：1，根据灯具灯珠数量，选择好所需的电压及电流版本。

将输出端的三组线分另与红绿蓝三组LED连接好，将DC24+连接好开关电源的正极，GND连接开关电源的负极。

DMX+，DMX-，GND分另与控制台或写码器的DMX+，DMX-，GND连接起来。

2，上电时，如果解码器信号线没有连接控台。

会自动跑内置的渐变程序。

工程接线示意图：海联兄弟电子科技有限公司TEL:189********。

一、性能参数：u外型尺寸：L36*W28*H12mmu输入电压：12～36VDC(视灯珠串接而定)u输出电流：300mA/600mAu输出功率：3-36W(祥见表1)u自身功耗：〈1Wu输出通道：三道道二、特点：u协议：采用国际标准DMX512协议（1990）,谦容性强；u传输：RS485差分传输，具有高抗干忧,传输距离远,接线方便等特点;u恒流：内具高精度恒流电路，确保LED高光效，低光衰。

u防雷：具有防雷击，防静电，电路稳定可靠。

u灰度：0-100%调光，256*256*256级灰度;u供电；直流供电.u上电：开机无冲击（开机瞬间LED全灭），对LED起保护作用；三．产品功能说明u串联工作方式：各模块串接、无需设置地址、地址自动顺序分配，使用非常方便，驱动之间信号距离可达100米，可接170个驱动板u并行工作方式：各模块并接，每隔32个模块时需加放大器(此数量为理论值，实际请以工程现场测试为准)，各模块设置独地址（可用写码器写入）；u工作模式：接有DMX512控制器时，会跟据控制器的效果而变化没联DMX512控制器时，会自动运行内置效果（七彩跳变、渐变）；在串行方式时，没接主控制器时，第一个解码器可自动变为主控，实现同步联机变化;三、应用范围：主要应用于大功率全彩洗墙灯、投光灯、埋地灯、水底灯、舞台灯、隧道灯等附表1：四、模块端口介绍：》左边D+、D-、GND差分输入线.》右边D+、D-、GND差分输出线，输出到下一模块，多个模块串接时，接至下一模块的D+和D-；》左边VCC+电源正极输入端，GND是电源负极输入端》右边V+，R-，G-，B-是灯具输出端，连接LED灯具，V+是LED阳极公共端，R，G，B灯珠的阴极分别接至板上的R-、G-、B-端；五、接线图：1、灯具应用接线图(串行接线图)2、灯具应用接线图(并行接线图)六、故障分析和解决方法：本模块出厂前100%测试，为了避免不必要故障发生，请在使用前认真阅读应用接线图，如在应用过程中发现问题，请检查是否连接正确, 重新接线。

型号：DM-102翼芯科技有限公司规格书一、性能参数：●外型尺寸：直径45mmx 高（18mm）●输入电压：9V~24V AC/DC；●输出负载电流：300mA、600mA；●自身功耗：〈1W；●输出总功率：36W，总功率控制在1--12W*3内（三通道共接36颗1W LED，每通道6中2并，共12W）；二、特点：●协议：标准DMX512协议（1990）；●信号线输入方式：差分、非差分；●效果变化方式：内置效果变化、DMX512控台控制；1.没接控台时，自动运行解码器内置的七彩效果；2.接控台后，整体根据控台的变化而变化；●联接方式：标准并行或串行；1.并行时：各模块输入通讯线并接，每隔32个模块时需加放大器，各模块有单独地址（可用写码器烧入）；2.串行时：各模块通讯线串接，无需设置地址，地址自动顺序分配；●0-100%调光，256*256*256级灰度；●高抗干忧，抗静电；●宽输入电压，电流保持恒定，各个灯具亮度一致；无冲击（开机瞬间LED全灭），对LED起保护作用；三、应用范围：●主要应用于大功率的全彩灯、洗墙灯、投光灯、混色灯、信号灯、景观灯、水底灯、隧道灯、路灯等；四、模块端口介绍：》左边D+、D-、GND差分输入线.》右边D+、D-、GND差分输出线，输出到下一模块的通讯线，多个模块串接时，接至下一模块的D+和D-；》左边VCC+电源正极输入端，GND是电源负极输入端》右边V+，R-，G-，B-是灯具输出端，连接LED灯具，V+是LED阳极公共端，R，G，B灯珠的阴极分别接至板上的R-、G-、B-端；五、接线图：1、灯具应用接线图(串行接线图)2、灯具应用接线图(并行接线图)。
