天然气管道运行规范PPT培训课件

天然气管道运行规范PPT培训课件
• 置换过程中的混合气体应利用放空系统放空。并以放空 口为中心设立隔离区并禁止烟火。
• 置换进行时管道中氮气的排放应防止大量氮气聚集造成 人员的窒息。管道中氮气量过大时应考虑提前多点排放。
2019/11/26
10
安全相关规范
• 七、管道清管与检测
• （一）管道清管
• 管道清管应制定科学合理的清管周期。对于首次清管或较长时间
• 按照风险等级采取相应的风险控制措施，风险控制的原则 应符合“合理实际并尽可能降低”；
• 风险因素及风险控制措施应告知参与作业相关方及作业所 有人员；
• 风险管理活动的过程应形成文件。
2019/11/26
4
安全相关规范
• （三）风险管理过程应包括危险因素辨识、风险评估、 制定风险控制措施，其基本步骤包括：

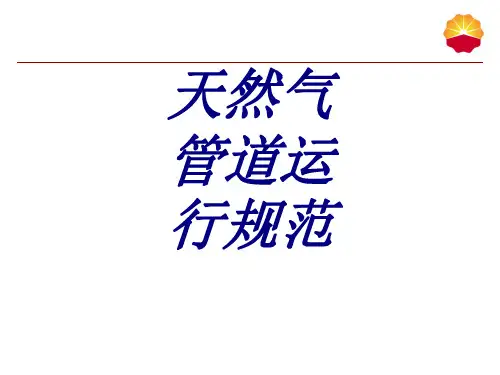

天然气 管道运 行规范
天然气管道运行相关规范
一、安全相关规范 二、计量相关规范 三、节能相关规范 四、设计相关规范
2
安全相关规范
一、AQ 2012-2007 石油天然气安全规程
• 此标准适应于石油天然气勘探、开发生产和油气管道储运； 不适应于城市燃气液化天然气（LNG）、液化石油气 （LPG）和压缩天然气（CNG）的储运。
• 在从收球筒中取出清管器和排除筒内污油、污物、残液时，应考
虑风向；
• 清除的液体和污物应收集处理，不应随意排放;
• 输气管线清管应有防止硫化亚铁自燃的措施。
2019/11/26
11
安全相关规范
（二）管道检测 • 应按照国家有关规定对管道进行检测，并根据检测结果和 管道运行安全状况，合理确定管道检测周期； • 管道内检测作业单位具有国家安全生产监督管理部门认可 的检测资质。 • 内检测实施过程中应落实以下安全事项： • 收发球装置满足内检测器安全运行的技术要求； • 管道及其三通、弯头、阀门、运行参数应满足内检测器通 过要求； • 发送检测器前应进行清管，且达到检测要求； • 内检测器要有跟踪装置。

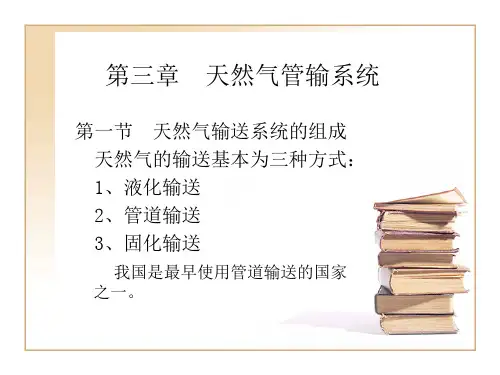

第三章 天然气管输系统

第三章 天然气管输系统
输气量Q取决于下列参数：管径、管长、温度、相对密度、起点 和终点压力。 1) 在T、L、G、P1 、P2 不变时，管径d的影响 Q1/Q2=(d1/d2)8/3 即输气量与管径的8/3次方成正比，若管径增加一 倍，即d2=2d1，则Q2为Q1的6.3倍.
2) 在T、d、G、P1 、P2 不变时,管线长度的影响 Q1/Q2=(L2/L1)1/2 即输气量与管长的0.5次方成反比,若管长缩小一半, 即:L2=0.5L1,则Q2=1.41Q1,如在原有两加压站间再增设一个加压站,输
天然气管输系统示意图
矿场 集气 支线 集气 站 加压站 配气 站 输 气 干 线 输配气 站 配气管 线
矿场 集气 集气 干线 净化 站 厂 首站 集气 站 集气 站 加压站
配气 站
1、矿场集气
气田集气从井口开始，经分离、计量、调压、净化和集中等一 系列过程，到向干线输气为止。包括井场、集气管网、集气站、天 然气处理厂、外输总站等。
2、干线输气
输气干线从矿场附近的输气首站开始，到终点配气站为止。长 距离管线管径大，压力高，距离长。

3、城市配气
城市配气从配气站开始，通过各级配气管网和气 体调压站根据用户的要求供气。 储气库以调节输气和供气之间的不平衡。
第二节 输气干线的工艺计算
一、一般输气管道通过能力公式及分析
1. 通过能力公式（潘汉德公式） 1)一般输气管指管线敷设在平坦地区，管线沿线地形起 伏的高差在200米以内。 Q=11500Ed2.53〔 (P12-P22)/(ZTLG0.961) 〕0.51
2 2
l输气管线运行的几项基本技术指标 运行操作参数
表征输气管线内气流状况的基本指标是压力、流 量、温度等，用以表明严密性、管内有无积液、污物、 水化物的堵塞。

天然气长输管道知识PPT课件

天然气长输管道知识PPT课件

现场勘察分为踏勘和详堪，本次是踏勘和详堪一并做，原业主所选路 线为45km，但这次选线大约36km。 走线的目的是为了对实施现场的经济、地理、地质、气候等客观条件 和环境进行调查，一般应至少了解以下内容：
1、施工现场是否达到招标文件规定的条件；
2、施工的地理位置和地形、地貌； 3、施工现场的地址、土质、地下水位、水文等情况； 4、施工现场的气候条件，如气温、湿度、风力等； 5、现场的环境，如交通、供水、供电、污水排放等； 6 、临时用地、临时设施搭建等，即工程施工过程中临时使用的工棚 、堆放材料的库房以及这些设施所占持方等。 另外，还应到当地规划局或政府部门取得用地规划图纸，避免选择的 线路有被征用的可能。
返回
天然气长输管道知识简要介绍
二、天然气主要站场
1、首站 首站就是输气管道的起点站。输气首站一般在气田 附近。

2、末站 末站就是输气管道的终点站。气体通过末站，供应 给用户。因此末站具有调压、过滤、计量、清管器接受 等功能。此外，为了解决管道输送和用户用气不平衡问 题，还设有调峰设施，如地下储气库、储气罐等。
天然气长输管道知识简要介绍
焦炉煤气，又称焦炉气。是指用几种烟煤配制成炼焦用煤，在炼
焦炉中经过高温干馏后，在产出焦炭和焦油产品的同时所产生的一种 可燃性气体，是炼焦工业的副产品。焦炉气是混合物，一般每吨干煤 可生产焦炉气300~350m3（标准状态）。其主要成分为氢气（55%~60%）
和甲烷（23%~27%），另外还含有少量的一氧化碳（5%~8%）、C2以上
含碳量少得钢材。
天然气长输管道知识简要介绍
城市天然气热值和杂质含量的要求 天然气发热量，总硫、硫化氢含量、水露点指标应符合现行国家标准〈天 然气〉GB17820的一类气或二类气的规定。

天然气长输管道知识PPT课件 共48页

天然气长输管道知识PPT课件 共48页

天然气长输管道知识简要介绍 ２、分离系统：
天然气长输管道知识简要介绍 ３、超声波流量计
天然气对比石油：在化学组成的特征上，天然气分子量小（小于 20），结构简单。石油的分子量大（75-275） ，结构也较复杂。天 然气基本是只含有极少量液态烃和水的单一气相；石油则可包容气、 液、固三相而以液相为表征的混合物。 粘度石油比天然气高几个数 量等级。
天然气长输管道知识简要介绍
焦炉煤气，又称焦炉气。是指用几种烟煤配制成炼焦用煤，在炼 焦炉中经过高温干馏后，在产出焦炭和焦油产品的同时所产生的一种 可燃性气体，是炼焦工业的副产品。焦炉气是混合物，一般每吨干煤 可生产焦炉气300~350m3（标准状态）。其主要成分为氢气（55%~60%） 和甲烷（23%~27%），另外还含有少量的一氧化碳（5%~8%）、C2以上 不饱和烃（2%~4%）、二氧化碳（1.5%~3%)、氧气(0.3%~0.8%))、氮 气(3%~7%)
焦炉气属于中热值气，其热值为每标准立方米17~19MJ，适合用 做高温工业炉的燃料和城市煤气。焦炉气含氢气量高，分离后用于合 成氨，其它成分如甲烷和乙烯可用做有机合成原料。
焦炉气为有毒和易爆性气体，空气中的爆炸极限为6%~30%。 乌银线焦煤气中氢气的含量达到58.1%。氢损伤、选用等级较低， 含碳量少得钢材。
置的站，一般具有分离、调压、计量、清 管等功能。
返回
天然气长输管道知识简要介绍
三、天然气站场Βιβλιοθήκη 要工艺设备长输天然气管道的总体结构与流程图
天然气长输管道知识简要介绍
工艺流程，是为达到某种生产目标，将各种设备、仪器 以及相应管线等按不同方案 进行布置，这种布置方案就是工 艺流程。输气站的工艺流程，就是输气站的设备、管线、仪表 等的布置方案，在输气生产现场，往往将完成某一种单一的任 务的过程称工艺流程，如清管工 艺流程、正常输气工艺流程、 输气站站内设备 检修工艺流程等等。

天然气管道输送培训课件

天然气管道输送培训课件

西部管网：输 气处中青线、 成德线、西部 供气管网，川 西北气矿、川 中油气矿净化 气管线。德阳
成都
北干线：渠县—青白江
渠县 屏锦
石桥
东部管网：
重庆气矿、川东北气 矿净化气管线。
输气处屏渠线、屏石 线、屏忠线，以及正 在建设的南坝—屏锦、 南坝—万州—忠线。
南干线西段： 纳溪—青白 江
南部管网：输气处付 纳溪 安线、合赤线，蜀南 20气20矿/3净/11化气管线。
川渝地区管网改造方案
改造成德线、中青线
更新南干线西段
改造南部支线
与输油不同，天然气的管道输送必然是上下游一体化的，开采、收集、处 理、运输和分配是在统一的连续密闭的系统中进行的。
液化天然气（LNG）是天然气经净化处理后，通过低温冷却而成的液态 产物，其体积为原气态体积的1/600。为在常压下保持液态，必须将其冷却 至-162℃以下。液态时，可以用液化天然气运输船运输。液化天然气运达接 收的港口后，卸入接收站的低温储罐中储存，然后通过加热再气化后，以气 态形式用管道输送至用户。目前我国正在积极发展液化天然气系统。广东、 上海、大庆、长庆等地均已建或在建液化天然气生产装置。
2020/3/11
天然气管道输送 4
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
绪论
一、天然气的分类
2.按天然气的烃类组成分类
➢ 2）C3界定法——贫、富气的划分
贫气（lean gas）：指在1m3井口流出物中， C3以上烃类液体含量低 于94cm3的天然气。
富气（rich gas）：指在1m3井口流出物中， C3以上烃类液体含量高 于94cm3的天然气。
2020/3/11

天然气长输管道工程培训PPT课件

天然气长输管道工程培训PPT课件
35
ppt课件
布管作业
布管准备
布管前参加布管的技术人员和机械手要掌握施工段的设计图纸及 技术要求、测量放线资料及现场定桩情况、现场通行道路及地形、 地质情况。准确区分管材类型、壁厚、防腐层类型等，作出运管、 布管计划
布管作业
布管采用挖机、吊管机、爬犁等进行，管线直接布在管沟上（用 预制好的支架支撑，每根管线用两个支架）。布管管墩的高度宜 为0.4~0.5m，管材应首尾衔接，相邻管口成锯齿行分开，错开一 个管径。布管的间距应与管长基本一致，每5～10根管应核对一次 距离，发现过疏或过密时应及时调整
ppt课件

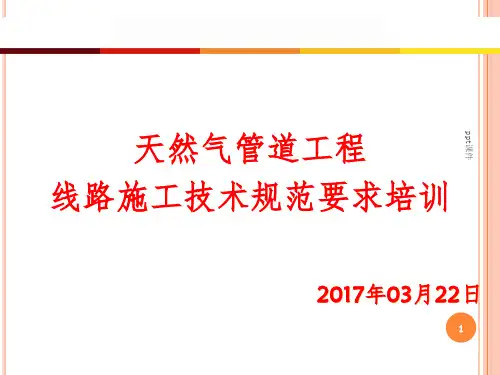

天然气管道工程 线路施工技术规范要求培训
2017年03月22日
1
ppt课件
施工主要工序
2
ppt课件
施工主要工序
3
ppt课件
施工主要工序
4
ppt课件
5
ppt课件
6
ppt课件
7
ppt课件
施工准备
8
ppt课件
施工准备
9
ppt课件
交桩、移桩
10
ppt课件
交桩、移桩
11
ppt课件
4 在施工作业带范围内，对于影响施工机具通行或施工作业的
石块、杂草、树木、构筑物等用推土机清理干净，沟、坎、坑、
洼予以平整。对于作业带内的电力、水利设施和古迹要加以保
护。
19
ppt课件
施工作业带清理
20
ppt课件
施工作业带清理
21
ppt课件
施工作业带清理
22
ppt课件
施工便道修筑
23
ppt课件
pቤተ መጻሕፍቲ ባይዱt课件

燃气输配系统培训ppt课件

燃气输配系统培训ppt课件
2、压缩天然压气力压等力级在明18确-2：5M高Pa压之、间次，高液压化（天A然、气B级压)力在2MPa以下 3、海底输气管道最高压力：中25压MP（a(AB、luBe级s)t、re低am压)。
管径范围宽：配气干线直径可达1m以上， 入户管线只有20mm。
Page 6
一、天然气输气管道
国内输气管道发展概况
Page 51
调压器
卸载式和负载式 卸载式调压器(单向控制)特点： 1、响应速度慢。 2、取压管路少。 3、压差高。
负载式调压器(双向控制)特点： 1、响应速度快。 2、压差低。
Page 52
调压器
调压器的种类很多，不同的调压设备应合理选用调压 器，例如：
1、CNG调压设备中，高压段入口压力通常在20Mpa左右，一 级减压调压器就不能选择轴流卸载式调压器。 2、对于调压精度要求较高的调压设备，不能选用直接作用 式调压器；流量大，不稳定且杂质含量较高的流体不能选 用轴流式调压器。 3、类似于门站调压系统的减压设备，流量大、压差低、调 压精度较高则应该选用轴流式卸载调压器。 4、对于锅炉等设备不能使用指挥器式调压器。
Page 35
三、门站平面布置与工艺流程
门站站址的选择
力求布置在燃气负荷中心，或接近大型用户与大量用气区域，以减少输 配管网的长度，如济南华润燃气化工产业园门站接近其最大用户济南裕 兴公司，门站至裕兴调压站距离不足3公里；章丘华气刁镇门站位于刁 镇工业园边缘等；
尽可能避开城市繁华地段及主要道路、密集的居民楼、重要建筑物及公 共运动场所。如今年省政府在同意实施《山东省燃气发展规划20142020》批复文件就明确提出包括天然气门站在内大型燃气场站设施不允 许在城市建成区4类地区建设，已建成要进行重新选址建设。蓝光煤气 马山坡液化气储配站就属于此类情况。

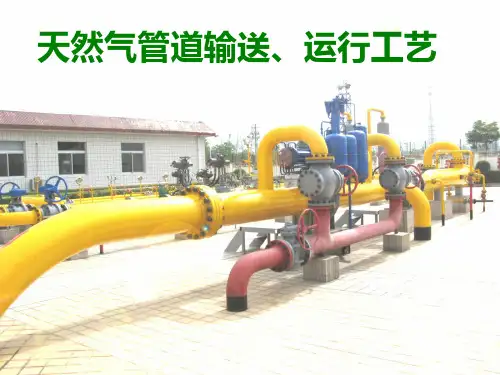

天然气管道输送、运行工艺流程.pptx

天然气管道输送、运行工艺流程.pptx

我国天然气的气质标准
天然气的基本知识
GB17820-----1999
项目
一类
二类
三类
高位发热量
总硫（以硫计） m g/m3
二氧化碳， ％（v/v）
硫化氢m g/Nm3
>31.4 MJ/m3
≤100 ≤ 3.0%
≤200 ≤3.0%
≤20mg/ Nm3
≤460 ≤460
－
含水量 烃含量
杂质
在天然气交接点的压力和温度条件下，天然气的 水露点应比最低环境温度低5℃
重烷组分较多。
2、根据烃类组分含量，天然气分为干气和湿气 ①、干气：指戊烷以上烃类可凝结组分低于100g/m3的天然气，一般甲烷含
量在90%以上。 ②、湿气：指戊烷以上烃类可凝结组分高于100g/m3的天然气，一般甲烷含
量在80%以下。 3、根据天然气含硫量的差别，天然气可分为洁气和酸性天然气
①、洁气：不含硫或含硫量低于20mg/m3。 ②、酸性天然气：指含硫量高于20mg/m3
输送及运行工艺
天然气管输系统各组成部分的功能和作用
天然气管输系统的输气管线，按气输气任务不同，一般分为矿场集气直线、 矿场集气干线、输气干线和配气管线等四类。
输气站：输气管道起迄点及按输送工艺而设立的场站。一般包括首站、末站、 中间清管站、压气站、分输站及配气站等。
分输站与配气站往往结合在一起，任务是将上站输来的天然气分离除尘，调 压计量后按用户要求平稳地为用户供气，同时负责向下游输气站输气。输气 站还承担控制或切断输气干线的天然气气流，排放干线中天然气，以备检修 输气干线的输气能力。
输气站的工艺流程
输送及运行工艺
基本概念 为了达到某种生产目的，将各种设备、仪器以及相应管线等按不同方

天然气长输管道知识ppt课件

天然气长输管道知识ppt课件

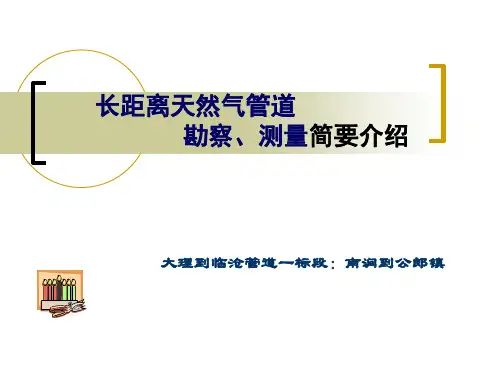

长距离天然气管道 勘察、测量简要介绍
大理到临沧管道一标段：南涧到公郎镇
1
天然气长输管道知识简要介绍
天然气（natural gas）又称油田气、石油气、石油伴生气。天然 气的化学组成及其理化特性因地而异，主要成分是甲烷，还含有少量 乙烷、丁烷、戊烷、二氧化碳、一氧化碳、硫化氢等。无硫化氢时为 无色无臭易燃易爆气体，密度多在0.6-0.8g/cm3，比空气 （1.293g/cm3）轻。通常将含甲烷高于90%的称为干气，含甲烷低于 90%的称为湿气。与空气的混合爆炸极限一般为5-15%。
设置的站，一般具有分离、调压、计量、清 管等功能。
返回 10
天然气长输管道知识简要介绍
三、天然气站场主要工艺设备
长输天然气管道的总体结构与流程图
11
天然气长输管道知识简要介绍
工艺流程，是为达到某种生产目标，将各种设备、仪器 以及相应管线等按不同方案 进行布置，这种布置方案就是工 艺流程。输气站的工艺流程，就是输气站的设备、管线、仪表 等的布置方案，在输气生产现场，往往将完成某一种单一的任 务的过程称工艺流程，如清管工 艺流程、正常输气工艺流程、 输气站站内设备 检修工艺流程等等。
3
天然气长输管道知识简要介绍
城市天然气热值和杂质含量的要求
天然气发热量，总硫、硫化氢含量、水露点指标应符合现行国家标准〈天 然气〉GB17820的一类气或二类气的规定。
天然气的技术指标 GB17820
项
目
一类 二类 三类
试验方法
高位发热量（MJ/m³）
>31.4
GB\T11062
总硫（以硫计 mg∕m³） ≤100 ≤200 ≤460 GB\T11061
13
天然气长输管道知识简要介绍 ２、分离系统：

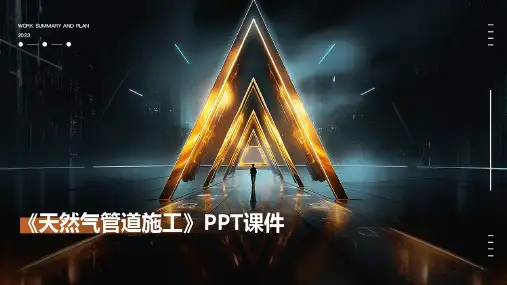

《天然气管道施工》课件

《天然气管道施工》课件
速应对。
环保要求与措施
Hale Waihona Puke 减少环境污染合理规划施工路线，减少对周边环境的破坏 和污染。
降低噪音污染
合理安排施工时间，避免在夜间施工，降低 噪音对周边居民的影响。
施工废弃物处理
分类处理施工废弃物，可回收利用的进行回 收，不可回收的进行无害化处理。
水资源保护
合理利用水资源，减少浪费，同时防止施工 过程中对水资源的污染。
。
解决方案
采用先进的管道施工技术和设备，提 高施工效率和质量。同时，加强项目
管理，确保工程按时完工。
施工难点
管道线路长，需穿越不同地形、气候 区域，管理难度大。
经验教训
施工过程中需充分考虑各种因素，合 理安排施工计划，确保工程顺利进行 。
案例三：某山区燃气管道施工项目
案例概述
某山区燃气管道施工项目，旨在为山区居民提供天然气供 应。
介绍在天然气管道施工中常用的 施工设备，如挖掘机、吊车、压 实机等，以及设备的性能和使用 要求。
工具与量具
介绍在天然气管道施工中常用的 工具和量具，如焊机、砂轮机、 测量仪器等，以及工具和量具的 用途和使用方法。
06
天然气管道施工案例分析
案例一：某城市燃气管道施工项目
案例概述
某城市燃气管道施工项目，旨在为城市居民提供 安全、可靠的天然气供应。
解决方案
采用定向钻技术，成功穿越障碍物，确保管道安 全、顺利铺设。
ABCD
施工难点
由于城市地形复杂，管道需穿越河流、公路、建 筑物等障碍物，施工难度较大。
经验教训
施工过程中需充分了解地形地貌，合理规划施工 路线，避免对周边环境造成不良影响。
案例二：某大型输气管道施工项目

天然气管道输送(第一章：概论)

天然气管道输送(第一章：概论)

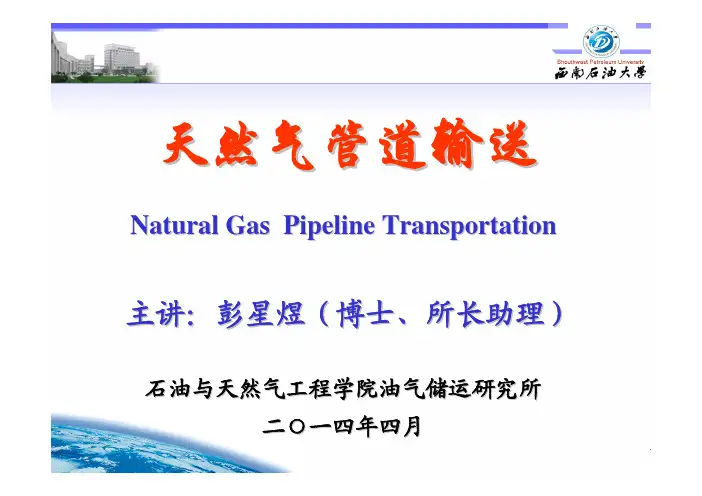

天然气管道输送石油与天然气工程学院油气储运研究所二○一四年四月Natural Gas Pipeline Transportation 主讲：彭星煜（博士、所长助理）《天然气管道输送》参考书：1《石油与天然气管路输送》（上、下）陈祖泽2《输气管道设计与管理》主要标准：1 GB 50253-2003 《输油管道工程设计规范》2 GB 50251-2003 《输气管道工程设计规范》3 SY/T0055-2003 《长距离输油输气管道测量规范课程要求：1 课堂纪律2 平时作业和答疑（初步计划：作业5次+答疑6次）3 课程成绩的评定（笔试70％＋平时30％：考勤0.4+作业0.3+试教材：《天然气管道输送》李长俊主编石油工业出版社参考书：1《石油与天然气管路输送》（上、下）陈祖泽主编2《输气管道设计与管理》姚光镇主编主要标准：1 GB 50253-2003 《输油管道工程设计规范》2 GB 50251-2003 《输气管道工程设计规范》3 SY/T0055-2003 《长距离输油输气管道测量规范》课程要求：1 课堂纪律2 平时作业和答疑（初步计划：作业5次+答疑6次）3 课程成绩的评定（笔试70％＋平时30％：考勤0.4+作业0.3+试绪论绪论一、天然气生产的几大环节五大环节：采（集）、净、输、储、配三大管网：油气田集气管网、输气干线管网、城市配气管网天然气管道输送的特点：（1）三大管网系统组成一个统一的、连续的、密闭的输气系统；（2）可以利用地层压力；（3）输气管道末段具有较大的储气能力一、天然气生产的几大环节五大环节：采（集）、净、输、储、配三大管网：油气田集气管网、输气干线管网、城市配气管网天然气管道输送的特点：（1）三大管网系统组成一个统一的、连续的、密闭的输气系统；（2）可以利用地层压力；（3）输气管道末段具有较大的储气能力。

绪论二、国内外天然气管输概况二、国内外天然气管输概况中石油西部管道兰州输气公司穿、跨越工程施工绪论中缅油气管道示意图原油管道在缅甸境内段长771公里，管径Φ813mm，设计压力8～14.5MPa，设计输量1200×104t/a，在缅甸分输200×104t/a，1000×104t/a原油输入国内。

天然气长输管道工程培训PPT课件

天然气长输管道工程培训PPT课件
放线 施工作业带边界线在作业带清理前放出，管线轴线在管沟 开挖前放出。灰线布放采用三点定一线的方法用耐磨绳拉 线后布放。
测量放线
精品课件
测量放线
测量放线主要工具
精品课件
测量放线
测量放线主要工具
精品课件
测量放线
精品课件
测量放线
精品课件
工序流程
准备工作
施工作业带清理
精品课件
修筑施工通道
作业带清理
变化直接影响生土和熟土的堆放宽度，在施工现场视具体情况
而确定施工作业带的宽度。
4 在施工作业带范围内，对于影响施工机具通行或施工作业的石
块、杂草、树木、构筑物等用推土机清理干净，沟、坎、坑、
洼予以平整。对于作业带内的电力、水利设施和古迹要加以保
护。
施工作业带清理
精品课件
施工作业带清理
精品课件
施工作业带清理
布管作业
精品课件
精品课件
组对焊接
清管
应用专用清管工具将管内赃物和杂物清扫干净，除少量浮尘外的 一切污物应全部清除。经清管的管材应及时组对
管口组对
1、组对采用内对口器及外对口器。优先选用内对口器，不具备条件时 选用外对口器。适用内对口器时应在根焊完成后拆除和移动对口器； 适用外对口器时应在根焊完成不少于50%且均匀分部后方可拆除。
同向环向缝及固定片接缝均应被粘胶充满溢出。 采用热收缩套（带）时，应用固定片固定，周向搭接宽度应大于
80mm。 表面检查合格后，用火花检漏仪进行检漏，检漏电压按设计要求
调节，如有针孔，可用补伤片修补并重新检漏，直到无漏点为合 格。
精品课件
热缩带（套）补口补伤
补伤
➢ 对防腐管的损失，直径≤30mm时，采用聚乙烯补伤片，直径 ≥30mm时，采用热收缩套（带）包覆。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

崖港线Байду номын сангаас
管径：711mm 长度：778km； 输气能力：30×108m3/a
2015年全国天然气管网建设规划图
俄中韩天然气管道2008供气 340亿方
川渝地区天然气管网现状
西部管网：输 气处中青线、 成德线、西部 供气管网，川 西北气矿、川 中油气矿净化 气管线。德阳
成都
北干线：渠县—青白江
渠县 屏锦
天然气管道输送

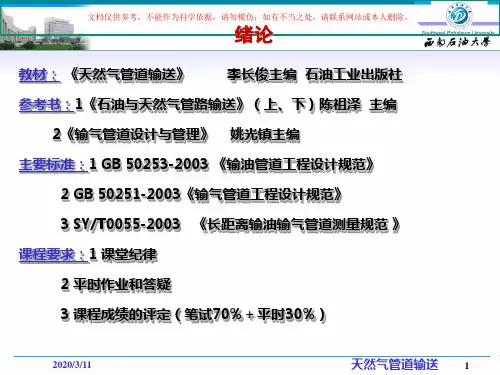

绪论
