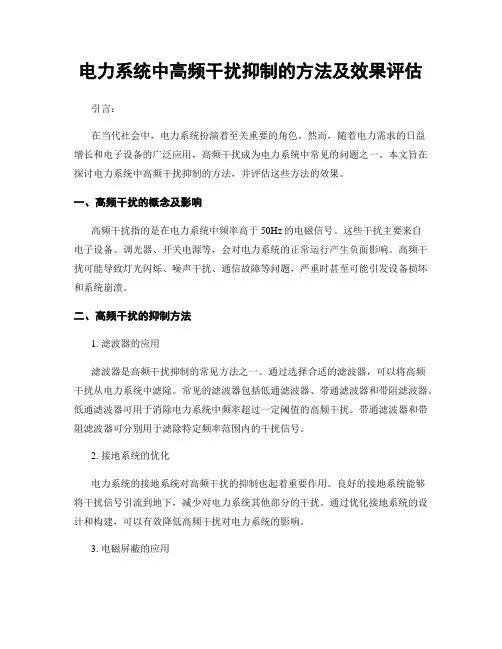

电力系统中高频干扰抑制的方法及效果评估引言：在当代社会中，电力系统扮演着至关重要的角色。
然而，随着电力需求的日益增长和电子设备的广泛应用，高频干扰成为电力系统中常见的问题之一。
本文旨在探讨电力系统中高频干扰抑制的方法，并评估这些方法的效果。
一、高频干扰的概念及影响高频干扰指的是在电力系统中频率高于50Hz的电磁信号。
这些干扰主要来自电子设备、调光器、开关电源等，会对电力系统的正常运行产生负面影响。
高频干扰可能导致灯光闪烁、噪声干扰、通信故障等问题，严重时甚至可能引发设备损坏和系统崩溃。
二、高频干扰的抑制方法1. 滤波器的应用滤波器是高频干扰抑制的常见方法之一。
通过选择合适的滤波器，可以将高频干扰从电力系统中滤除。
常见的滤波器包括低通滤波器、带通滤波器和带阻滤波器。
低通滤波器可用于消除电力系统中频率超过一定阈值的高频干扰。
带通滤波器和带阻滤波器可分别用于滤除特定频率范围内的干扰信号。
2. 接地系统的优化电力系统的接地系统对高频干扰的抑制也起着重要作用。
良好的接地系统能够将干扰信号引流到地下，减少对电力系统其他部分的干扰。
通过优化接地系统的设计和构建，可以有效降低高频干扰对电力系统的影响。
3. 电磁屏蔽的应用电磁屏蔽是另一种常用的高频干扰抑制方法。
通过在电力系统关键部位使用电磁屏蔽材料，可以有效隔离外部干扰信号的影响。
例如，在电力线缆中添加屏蔽层，可以防止干扰信号的透入，从而减少对电力系统的干扰。
4. 设备的优化选择电力系统中的设备选择也与高频干扰的抑制密切相关。
一些设备可能会产生较强的高频干扰，而其他设备则相对较少。
在进行设备采购时，应优先选择对高频干扰敏感度较低的设备，以降低系统受干扰的可能性。
三、高频干扰抑制方法的效果评估高频干扰抑制方法的效果评估对于确定其可行性和有效性至关重要。
以下是常用的效果评估方法：1. 干扰水平测量通过对电力系统中存在干扰的关键节点进行监测和测量，可以评估高频干扰抑制方法的实际效果。
信噪比概念摘要：1.信噪比的概念2.信噪比的计算方法3.信噪比的应用领域4.提高信噪比的方法正文：信噪比（Signal-to-Noise Ratio，简称SNR）是指信号（有用信息）与噪声（无用信息）之间的比例关系。
它是一个衡量信号质量的重要参数，广泛应用于音响、通信、雷达等领域。
一、信噪比的概念信噪比是用来描述信号质量好坏的一个参数，它的计算公式是：信噪比= 信号功率/ 噪声功率。
通常情况下，信噪比越高，表示信号质量越好；信噪比越低，表示信号质量越差。
二、信噪比的计算方法信噪比的计算方法是通过比较信号功率和噪声功率的大小来确定的。
信号功率是指信号所具有的能量，通常用瓦特（W）表示；噪声功率是指噪声所具有的能量，也通常用瓦特（W）表示。
在计算信噪比时，需要将信号功率和噪声功率进行比较，然后将两者的比值转换为分贝（dB）表示。
三、信噪比的应用领域信噪比在多个领域都有广泛的应用，下面列举几个主要的应用领域：1.音响系统：在音响系统中，信噪比用来衡量音响设备的性能。
高信噪比表示音响设备在回放正常声音信号时，噪声信号相对较小，音响效果更加纯净。
2.通信系统：在通信系统中，信噪比是衡量系统性能的重要参数。
高信噪比表示系统抗干扰能力强，通信质量高。
3.放射性探测：在放射性探测中，信噪比用来衡量探测器的灵敏度。
高信噪比表示探测器对放射性物质的探测能力更强。
四、提高信噪比的方法提高信噪比可以采用以下几种方法：1.选用高性能的音响设备或通信设备：高性能的设备通常具有较高的信噪比，可以提高信号质量。
2.增加信号强度：增加信号强度可以提高信噪比，从而提高信号质量。
3.降低噪声：通过采取降噪措施，可以降低噪声功率，提高信噪比。
4.选择合适的信道：在通信系统中，选择合适的信道可以降低噪声干扰，提高信噪比。
总之，信噪比是一个衡量信号质量的重要参数，通过对信号和噪声的比较，可以有效地评估系统的性能。
关于信噪比（SNR ）的定义（用dB 做单位来表示）一般常用的信噪比定义为平均功率信噪比、瞬时功率(或电压)信噪比和偏移信噪比。
1.1平均功率信噪比(1)平均功率信噪比是指信号()()()(t v t s t x +=)在持续时间内的平均功率与噪声平均功率之比，即])()(1log[10202t v dt t s T SNR T ⎰= 对于通信系统，信噪比常定义为信号的平均功率和信号带宽内噪声的平均功率之比。
(2)以离散时间宽平稳随机信号为研究对象，在实际工作中，绝大部分随机信号都可以认为是宽平稳的。
设信号)(n s 的平均功率为s P ，而噪声)(n v 的平均功率为v P ，则定义信号)()()(n v n s n x +=的SNR ：]log[10v s P P SNR ==∆ρ 根据信号功率的计算式和Parseval 定理，我们可以得到时域和频域上SNR 的算术表达式： ①时域：⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡=∑∑-=-=102102)(1)(1log 10N n N n n v N n s N SNR ②频域：⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡=∑∑-=-=102102)()(log 10N k N k k V k S SNR 1.2瞬时功率信噪比瞬时功率信噪比是指信号的瞬时功率对噪声平均功率之比，即])()(log[1022t v t s SNR = 由于瞬时功率(或电压)信噪比定义中没有计入信号与噪声交叉成分，所以它只适用于线性系统，不适用于非线性系统的分析。
如匹配滤波器正是从这个瞬时功率信噪比定义出发，把系统输出信号峰值功率(即瞬时功率)对噪声平均功率之比达到最大作为最佳准则而导出的。
对于确定性信号，从信号检测的角度，一般采用最大幅值与噪声平均功率的比值。
所以，就有了信噪比等于信号最大幅度的平方除以噪声方差，)log(1022σA SNR =1.3偏移信噪比偏移信噪比的定义表达式如下： ]2/)()()(log[20v x t v t x SNR σσ--= 其中)(t x 和2x σ分别是信号与噪声混合波形的均值和方差，)(t v 和2v σ分别是噪声的均值和方差；这种定义的信噪比可能与虚报概率、漏报概率以及总错误概率等之间存在密切关系。

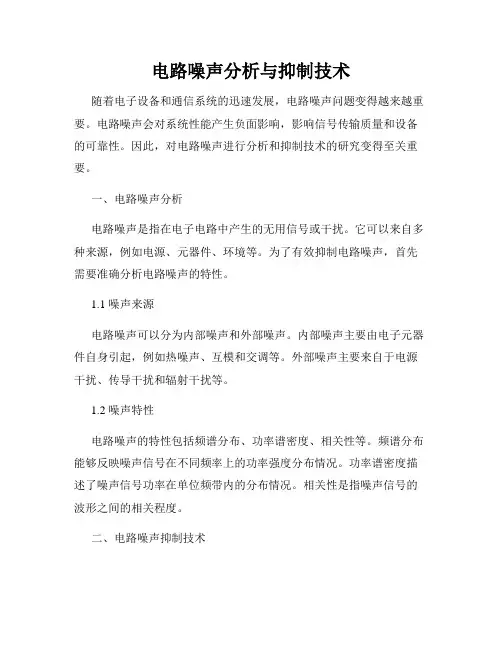

电路噪声分析与抑制技术随着电子设备和通信系统的迅速发展，电路噪声问题变得越来越重要。
电路噪声会对系统性能产生负面影响，影响信号传输质量和设备的可靠性。
因此，对电路噪声进行分析和抑制技术的研究变得至关重要。
一、电路噪声分析电路噪声是指在电子电路中产生的无用信号或干扰。
它可以来自多种来源，例如电源、元器件、环境等。
为了有效抑制电路噪声，首先需要准确分析电路噪声的特性。
1.1 噪声来源电路噪声可以分为内部噪声和外部噪声。
内部噪声主要由电子元器件自身引起，例如热噪声、互模和交调等。
外部噪声主要来自于电源干扰、传导干扰和辐射干扰等。
1.2 噪声特性电路噪声的特性包括频谱分布、功率谱密度、相关性等。
频谱分布能够反映噪声信号在不同频率上的功率强度分布情况。
功率谱密度描述了噪声信号功率在单位频带内的分布情况。
相关性是指噪声信号的波形之间的相关程度。
二、电路噪声抑制技术为了有效抑制电路噪声，需要采取一系列的技术手段来优化设计和布局。
2.1 信号隔离与屏蔽电路噪声的传播可以通过适当的信号隔离和屏蔽来减少。
采用好的布局设计，如间隔适当、信号线与噪声源的交叉角度小等，可以减少传导干扰。
同时，利用屏蔽罩或金属壳体可以有效抑制辐射干扰。
2.2 电源隔离与滤波电源干扰是电子电路中常见的噪声源之一。
通过使用良好的电源隔离技术，如独立电源供应和滤波器，可以有效隔离噪声源与电路之间的耦合。
同时，在电源线路中添加滤波电路，如低通滤波器和降噪电容，可以有效滤除电源中的高频噪声。
2.3 噪声建模与仿真通过建立电路噪声的数学模型，可以进行仿真和分析。
这有助于理解噪声的产生机理以及对电路性能的影响。
同时，可以通过仿真结果来指导抑制噪声的具体措施。
2.4 优化设计在电子电路设计中，还可以通过优化电路拓扑结构、选择低噪声元器件、增加负反馈等方式来降低电路噪声。
通过减小信号路径的长度和面积，以及最短路径规划，可以减少电路的互模和交调噪声。
2.5 电路地线规划合理规划电路地线布局对于降低电路噪声至关重要。
信噪比：信噪比-概念简介，信噪比-影响意义信噪比话题：信噪比计算方法噪声信噪比，英文名称叫做SNR或S/N（SIGNAL-NOISE RATIO)，又称为讯噪比。
是指一个电子设备或者电子系统中信号与噪声的比例。
这里面的信号指的是来自设备外部需要通过这台设备进行处理的电子信号，噪声是指经过该设备后产生的原信号中并不存在的无规则的额外信号（或信息），并且该种信号并不随原信号的变化而变化。
同样是“原信号不存在”还有一种东西叫“失真”，失真和噪声实际上有一定关系，二者的不同是失真是有规律的，而噪声则是无规律的，这个以后再讲。
信噪比的计量单位是dB，其计算方法是10lg(PS/PN)，其中Ps和Pn分别代表信号和噪声的有效功率。
在音频放大器中，我们希望的是该放大器除了放大信号外，不应该添加任何其它额外的东西。
因此，信噪比应该越高越好。
狭义来讲是指放大器的输出信号的功率与同时输出的噪声功率的比，常常用分贝数表示，设备的信噪比越高表明它产生的噪声越少。
一般来说，信噪比越大，说明混在信号里的噪声越小，声音回放的音质量越高，否则相反。
信噪比一般不应该低于70dB，高保真音箱的信噪比应达到110dB以上。
信噪比_信噪比-概念简单介绍信噪比信噪比的概念信噪比是音箱回放的正常声音信号与无信号时噪声信号(功率)的比值。
用dB表示。
例如，某音箱的信噪比为80dB，即输出信号功率比噪音功率大80dB。
信噪比数值越高，噪音越小。
“噪声”的简单定义就是：“在处理过程中设备自行产生的信号”，这些信号与输入信号无关。
对于MP3播放器来说，信噪比都是1个比较重要的参数，它指音源产生最大不失真声音信号强度与同时发出噪音强度之间的比率称为信号噪声比，简称信噪比（Signal/Noise），通常以S/N表示，单位为分贝（dB）。
对于播放器来说，该值当然越大越好。
它也指在规定输入电压下的输出信号电压与输入电压切断时，输出所残留之杂音电压之比，也可看成是最大不失真声音信号强度与同时发出的噪音强度之间的比率，通常以S/N表示。

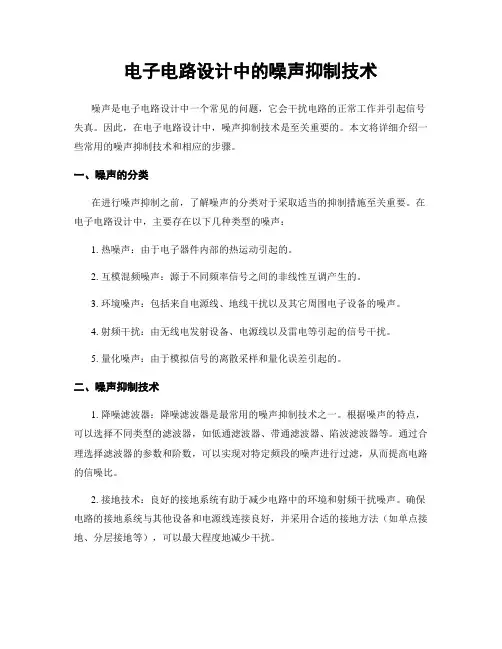

电子电路设计中的噪声抑制技术噪声是电子电路设计中一个常见的问题，它会干扰电路的正常工作并引起信号失真。
因此，在电子电路设计中，噪声抑制技术是至关重要的。
本文将详细介绍一些常用的噪声抑制技术和相应的步骤。
一、噪声的分类在进行噪声抑制之前，了解噪声的分类对于采取适当的抑制措施至关重要。
在电子电路设计中，主要存在以下几种类型的噪声：1. 热噪声：由于电子器件内部的热运动引起的。
2. 互模混频噪声：源于不同频率信号之间的非线性互调产生的。
3. 环境噪声：包括来自电源线、地线干扰以及其它周围电子设备的噪声。
4. 射频干扰：由无线电发射设备、电源线以及雷电等引起的信号干扰。
5. 量化噪声：由于模拟信号的离散采样和量化误差引起的。
二、噪声抑制技术1. 降噪滤波器：降噪滤波器是最常用的噪声抑制技术之一。
根据噪声的特点，可以选择不同类型的滤波器，如低通滤波器、带通滤波器、陷波滤波器等。
通过合理选择滤波器的参数和阶数，可以实现对特定频段的噪声进行过滤，从而提高电路的信噪比。
2. 接地技术：良好的接地系统有助于减少电路中的环境和射频干扰噪声。
确保电路的接地系统与其他设备和电源线连接良好，并采用合适的接地方法（如单点接地、分层接地等），可以最大程度地减少干扰。
3. 屏蔽技术：对于遭受外部环境干扰的电路，可以采用屏蔽技术来抑制干扰噪声。
例如，在设计PCB布局时，可以使用屏蔽罩、屏蔽壳或者屏蔽层等来阻挡外界干扰信号的入侵。
此外，对于特别敏感的模拟电路，可以选择使用差分传输线路，使噪声尽可能消除。
4. 增加滤波电容：合理增加电路中的滤波电容器，可以有效抑制高频噪声。
可以根据电路的特点选择合适的滤波电容器，并将其正确地连接到电路中。
5. 降低电路增益：在一些高灵敏度电路中，适当降低电路的增益可以减少噪声的放大。
通过降低电路的增益，可以提高电路的信噪比。
三、噪声抑制步骤以下是一些噪声抑制的具体步骤：1. 熟悉电路的工作原理和特点，了解不同类型噪声的来源和特征。

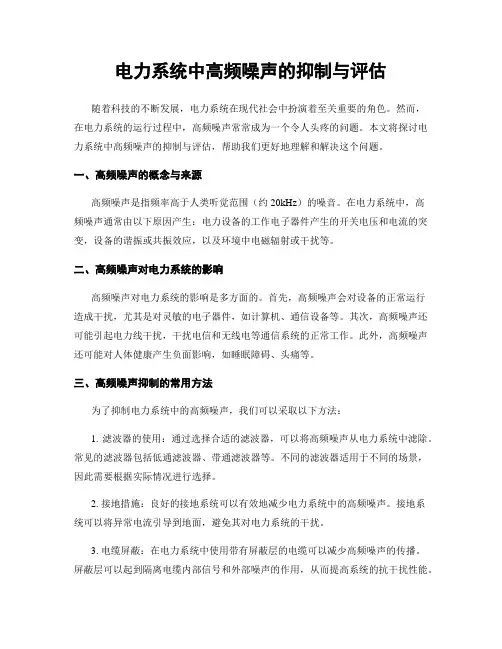

电力系统中高频噪声的抑制与评估随着科技的不断发展，电力系统在现代社会中扮演着至关重要的角色。
然而，在电力系统的运行过程中，高频噪声常常成为一个令人头疼的问题。
本文将探讨电力系统中高频噪声的抑制与评估，帮助我们更好地理解和解决这个问题。
一、高频噪声的概念与来源高频噪声是指频率高于人类听觉范围（约20kHz）的噪音。
在电力系统中，高频噪声通常由以下原因产生：电力设备的工作电子器件产生的开关电压和电流的突变，设备的谐振或共振效应，以及环境中电磁辐射或干扰等。
二、高频噪声对电力系统的影响高频噪声对电力系统的影响是多方面的。
首先，高频噪声会对设备的正常运行造成干扰，尤其是对灵敏的电子器件，如计算机、通信设备等。
其次，高频噪声还可能引起电力线干扰，干扰电信和无线电等通信系统的正常工作。
此外，高频噪声还可能对人体健康产生负面影响，如睡眠障碍、头痛等。
三、高频噪声抑制的常用方法为了抑制电力系统中的高频噪声，我们可以采取以下方法：1. 滤波器的使用：通过选择合适的滤波器，可以将高频噪声从电力系统中滤除。
常见的滤波器包括低通滤波器、带通滤波器等。
不同的滤波器适用于不同的场景，因此需要根据实际情况进行选择。
2. 接地措施：良好的接地系统可以有效地减少电力系统中的高频噪声。
接地系统可以将异常电流引导到地面，避免其对电力系统的干扰。
3. 电缆屏蔽：在电力系统中使用带有屏蔽层的电缆可以减少高频噪声的传播。
屏蔽层可以起到隔离电缆内部信号和外部噪声的作用，从而提高系统的抗干扰性能。
4. 设备隔离：将噪声源与敏感设备分开是一种有效的高频噪声抑制措施。
通过合理的设备布局和隔离措施，可以减少噪声源对敏感设备的影响。
四、高频噪声的评估方法为了评估电力系统中的高频噪声水平，我们可以采用以下方法：1. 频谱分析：频谱分析是一种常用的评估高频噪声的方法。
通过将电力系统中的信号转换为频域信号，我们可以得到不同频率下的信号强度，从而判断高频噪声的水平。
电路中的噪声与信噪比分析在电子设备的设计和制造领域，噪声是一个常见而且重要的问题。
噪声可以影响电路的性能和信号的传输质量，因此对噪声的分析和处理是非常关键的。
本文将探讨电路中的噪声来源以及信噪比的概念和应用。
1. 噪声的来源电路中的噪声可以来源于多个因素，如热噪声、量化噪声、失真噪声等。
其中热噪声是最常见的一种噪声，它由电阻器和半导体材料中的随机热运动引起。
根据热噪声的性质，我们可以通过降低电路的温度来减小噪声的幅度。
量化噪声是在数字信号处理中经常遇到的一种噪声。
在模拟信号经过A/D转换器转换成数字信号的过程中，由于量化误差的存在，会引入一定程度的噪声。
为了减小量化噪声，我们可以采用更高的转换精度或者增加信号的采样率。
失真噪声是由于电路器件的非线性特性引起的。
当信号在电路中经过放大或者滤波等处理时，电路器件可能会引入一些非线性失真，从而产生失真噪声。
为了降低失真噪声，我们可以采用更好的放大器和滤波器，并且优化电路的设计参数。
2. 信噪比的概念和应用信噪比是用来衡量信号与噪声之间相对强度的一个参数。
在实际应用中，我们通常使用信噪比来评估信号的质量。
信噪比越高，表示信号相对于噪声的强度越大，信号的质量也就越好。
在通信系统中，信噪比是一个非常重要的性能参数。
它可以用来评估接收信号的质量和系统的灵敏度。
在接收端，我们通常会对接收信号进行放大和滤波等处理，以阻止噪声的影响。
通过提高信噪比，我们可以提高系统的抗干扰能力和传输质量。
在音频系统中，信噪比也是一个重要的参考指标。
如果音频系统的信噪比过低，那么我们可能会听到明显的噪声和杂音。
因此，在音频设备的设计和制造中，提高信噪比是非常关键的。
在图像处理领域，信噪比也被广泛应用于图像质量评估和图像增强等方面。
通过提高信噪比，我们可以减小图像中的噪点和失真，提高图像的清晰度和细节呈现。
总结起来，电路中的噪声是一个需要重视和处理的问题。
噪声的来源多种多样，但我们可以通过合理的电路设计和优化来减小噪声的影响。

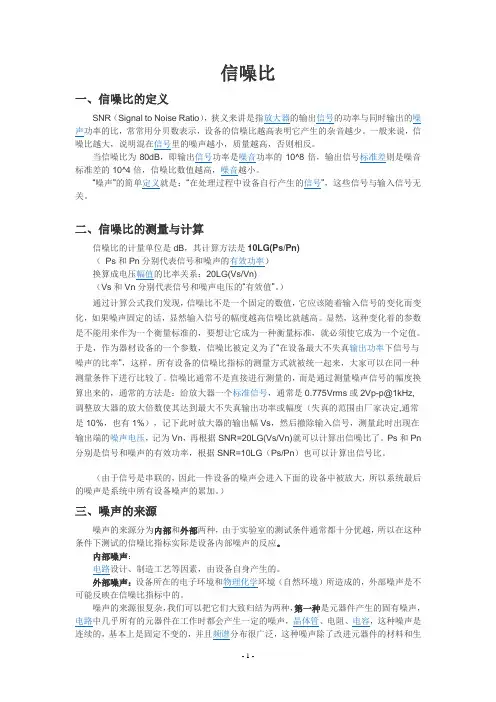

信噪比一、信噪比的定义二、信噪比的测量与计算信噪比的计量单位是dB，其计算方法是10LG(Ps/Pn)（Ps和Pn分别代表信号和噪声的有效功率）换算成电压幅值的比率关系：20LG(Vs/Vn)（Vs和Vn分别代表信号和噪声电压的“有效值”。
）通过计算公式我们发现，信噪比不是一个固定的数值，它应该随着输入信号的变化而变化，如果噪声固定的话，显然输入信号的幅度越高信噪比就越高。
显然，这种变化着的参数是不能用来作为一个衡量标准的，要想让它成为一种衡量标准，就必须使它成为一个定值。
于是，作为器材设备的一个参数，信噪比被定义为了“在设备最大不失真输出功率下信号与噪声的比率”，这样，所有设备的信噪比指标的测量方式就被统一起来，大家可以在同一种测量条件下进行比较了。
信噪比通常不是直接进行测量的，而是通过测量噪声信号的幅度换算出来的，通常的方法是：给放大器一个标准信号，通常是0.775Vrms或2Vp-p@1kHz,调整放大器的放大倍数使其达到最大不失真输出功率或幅度（失真的范围由厂家决定,通常是10%，也有1%），记下此时放大器的输出幅Vs，然后撤除输入信号，测量此时出现在输出端的噪声电压，记为Vn，再根据SNR=20LG(Vs/Vn)就可以计算出信噪比了。
Ps和Pn 分别是信号和噪声的有效功率，根据SNR=10LG（Ps/Pn）也可以计算出信号比。
（由于信号是串联的，因此一件设备的噪声会进入下面的设备中被放大，所以系统最后的噪声是系统中所有设备噪声的累加。
）三、噪声的来源产工艺外，几乎没有任何办法消除，也就是说，这种噪声几乎可以不用实验，在图纸上进行计算就可以推算出来。
好在现在很多优质元器件的固有噪声都很小，在设计电路时选择优质元器件就可以把这种噪声压制到非常小的水平，小到我们根本不会听见。
第二种噪声来源于电路本身的设计失误或者安装工艺上的缺陷，电路设计失误往往会导致电路的轻微自激（一种自由振荡状态），这种自激一般在我们可以听到的声音范围之外，但是在某些特定条件下它们会对声音的中高频产生断续的影响，从而产生噪声。

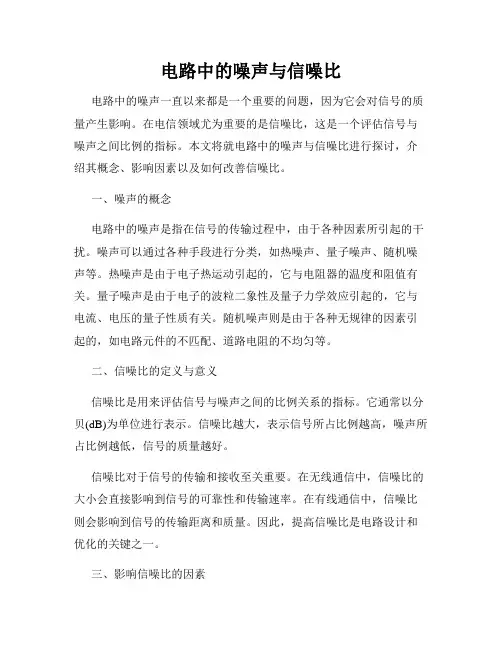

电路中的噪声与信噪比电路中的噪声一直以来都是一个重要的问题，因为它会对信号的质量产生影响。
在电信领域尤为重要的是信噪比，这是一个评估信号与噪声之间比例的指标。
本文将就电路中的噪声与信噪比进行探讨，介绍其概念、影响因素以及如何改善信噪比。
一、噪声的概念电路中的噪声是指在信号的传输过程中，由于各种因素所引起的干扰。
噪声可以通过各种手段进行分类，如热噪声、量子噪声、随机噪声等。
热噪声是由于电子热运动引起的，它与电阻器的温度和阻值有关。
量子噪声是由于电子的波粒二象性及量子力学效应引起的，它与电流、电压的量子性质有关。
随机噪声则是由于各种无规律的因素引起的，如电路元件的不匹配、道路电阻的不均匀等。
二、信噪比的定义与意义信噪比是用来评估信号与噪声之间的比例关系的指标。
它通常以分贝(dB)为单位进行表示。
信噪比越大，表示信号所占比例越高，噪声所占比例越低，信号的质量越好。
信噪比对于信号的传输和接收至关重要。
在无线通信中，信噪比的大小会直接影响到信号的可靠性和传输速率。
在有线通信中，信噪比则会影响到信号的传输距离和质量。
因此，提高信噪比是电路设计和优化的关键之一。
三、影响信噪比的因素1. 噪声源不同类型的电路中，噪声源可能不同。
在放大电路中，主要的噪声源是前级的电阻和管子。
在数字电路中，噪声主要来自于开关电容的充电和放电过程。
因此，了解和控制噪声源对于提高信噪比非常重要。
2. 信号强度信号的强度对信噪比有直接影响。
信号强度越弱，噪声所占比例越大，信噪比越低。
因此，增强信号的强度可以提高信噪比。
这可以通过增加输出功率、减小传输距离等方式实现。
3. 电路设计与布局良好的电路设计与布局也是提高信噪比的关键因素。
合理选择元件和电路拓扑结构，减小电路中的互感和互连，优化接地和电源的布局，都可以减少噪声的产生和传播，从而提高信噪比。
四、改善信噪比的方法1. 降低噪声源通过选择低噪声元件、减小电阻器的阻值、降低操作温度等方式来降低噪声源。
电子电路噪声和抑制噪声方法噪声是指电子电路中无用信号或杂乱信号，它对电路的正常工作和性能造成干扰和损害。
在电子系统设计中，噪声会给电路性能带来负面影响，如降低信噪比、增加误码率、减小动态范围等。
因此，抑制噪声是电子电路设计中的重要问题。
本文将介绍电子电路噪声的种类以及一些抑制噪声的常用方法。
首先，电子电路噪声可以分为两类：内部噪声和外部噪声。
内部噪声是电子器件自身产生的噪声，包括热噪声、互模噪声和技术噪声。
外部噪声是从外部环境中传入电子电路中的噪声，包括电源噪声、串扰噪声和放射噪声等。
下面将分别介绍这些噪声的特点和抑制方法。
1.热噪声：热噪声是由于电子器件在温度不为绝对零度（0K）时，由于载流子的热运动引起的噪声。
它是一种宽带噪声，其功率谱密度与频率无关，在常温下，可以近似看做是白噪声。
抑制热噪声的方法主要有降低温度、选择低噪声器件和增加带宽等。
2.互模噪声：互模噪声是由于电子器件非线性特性引起的噪声，主要表现为不同频率信号之间产生的相互作用。
互模噪声是一种非线性噪声，其频谱特性与电路的非线性度有关。
抑制互模噪声的方法主要有降低电路的非线性度、改善电源、使用抗互调电路等。
3.技术噪声：技术噪声是由于电子器件的制造工艺引起的噪声，如电阻器的热噪声、电流源的噪声等。
技术噪声是与器件本身相关的噪声，它的特性与器件的工艺参数有关。
抑制技术噪声的方法主要有改善制造工艺、选择低噪声器件等。
4.电源噪声：电源噪声是由于电子电路的供电电源波动引起的噪声，主要来自电源的涟漪和工作电源的稳定性。
抑制电源噪声的方法主要有使用稳压电源、电源去耦、滤波等。
5.串扰噪声：串扰噪声是电子电路中信号之间相互干扰引起的噪声，主要来自于电路中的电磁耦合、电容耦合和电感耦合等。
抑制串扰噪声的方法主要有合理布局、屏蔽、使用抗干扰电路等。
6.放射噪声：放射噪声是电子电路中的信号通过导线和电器等辐射的电磁波造成的干扰，会对周围电子设备产生干扰。
电子工程高频电路设计中的信号干扰与抑制在电子工程高频电路设计中，信号干扰是一个不可忽视的问题。
随着高频技术的快速发展，信号干扰对电子设备的正常工作产生了越来越大的影响。
因此，了解信号干扰的产生原因和抑制方法对于高频电路设计者来说至关重要。
一、信号干扰的产生原因信号干扰是指在电子设备中，由于电磁波的传播和相互作用，导致设备接收到不相关的电信号而产生的电压、电流的变化。
信号干扰主要有以下几个原因：1.电磁波辐射干扰：当电子设备工作时，会产生辐射电磁波，这些电磁波会干扰其他设备的正常工作。
2.电磁波传导干扰：电磁波可以通过导线、电缆等传导到其他设备中，从而导致信号干扰。
3.互调干扰：不同频率的信号在设备中相互调制，产生了新的频率信号，这些频率信号可能与其他设备中的信号发生干扰。
4.信号耦合干扰：当不同信号在电子设备内部传输时，由于电路的互连导致信号互相干扰。
二、信号干扰的抑制方法为了减少信号干扰对电子设备的影响，设计者需要采取一些方法来进行干扰的抑制。
以下是一些常用的抑制方法：1.屏蔽：对于辐射干扰，可以采用屏蔽材料或屏蔽罩来将辐射电磁波隔离，减少干扰对其他设备的影响。
2.滤波：通过在电路中加入滤波电路，可以滤除掉不需要的频率信号，减少干扰的发生。
3.接地：良好的接地系统可以降低电磁波的辐射和传导，减少信号干扰的发生。
4.隔离：对于互调干扰、信号耦合干扰等问题，可以采用隔离技术来减少干扰的传播路径。
5.布线规划：合理的布线规划可以降低信号耦合干扰的可能性，减少干扰对电子设备的影响。
6.使用抑制器件：在设计电路时，可以选择一些特殊的元件来抑制信号干扰，如使用抑制器、电磁屏蔽罩等。
三、信号干扰与抑制的案例分析下面我们以手机通信电路设计中的信号干扰与抑制为例进行分析。
在手机通信电路设计中，信号干扰是一个常见且严重的问题。
手机电路中包含了众多的模拟信号和数字信号，这些信号之间相互传输，很容易引起信号干扰。
为了抑制信号干扰，手机电路设计者需要充分考虑以下几个因素：1.电源管理：手机电路中的模拟信号和数字信号需要稳定的电源供应，因此电源管理电路的设计十分重要。
电子电路的噪声分析与抑制引言：电子与电气工程是现代科技领域中至关重要的学科之一。
在电子电路的设计与实现过程中，噪声问题一直是工程师们面临的挑战。
噪声不仅会影响电路的性能，还可能导致系统的不稳定和误操作。
因此，噪声分析与抑制成为电子电路设计中不可忽视的一部分。
噪声的来源：噪声是指电子电路中的随机信号，它会干扰和混叠在有用信号中。
噪声的来源多种多样，主要包括热噪声、互模干扰、亚阈值效应等。
热噪声：热噪声是由于电子元器件内部的热运动引起的。
根据维纳-辛钦公式，热噪声的功率谱密度与电阻值成正比，与温度成正比。
因此，降低电阻值和降低温度是减小热噪声的有效方法。
互模干扰：互模干扰是指不同信号频率之间的相互干扰。
在高频电路中，由于元器件的非线性特性，不同频率的信号会相互混叠，产生新的频率成分。
这种干扰可以通过合理选择元器件和优化电路结构来减小。
亚阈值效应：亚阈值效应是指在亚阈值电压下工作的MOSFET晶体管中的噪声。
由于晶体管处于亚阈值状态，电流较小，因此噪声信号相对较大。
减小亚阈值效应的方法包括增加晶体管的尺寸、优化电路布局等。
噪声分析方法：噪声分析是电子电路设计中的重要环节，可以通过模拟和数学方法进行。
在模拟方法中，可以使用示波器、频谱分析仪等设备来测量电路的噪声功率谱密度。
数学方法则主要依靠噪声模型和计算方法，如维纳-辛钦公式、噪声等效电路等。
噪声抑制方法：在电子电路设计中，噪声抑制是一项复杂而关键的任务。
以下是一些常用的噪声抑制方法：1. 降低温度：由于热噪声与温度成正比，因此降低电路的工作温度可以有效减小噪声。
2. 优化电路布局：合理的电路布局可以减小互模干扰和亚阈值效应。
通过减小信号线的长度、增加电源和地线的面积等方式，可以降低电路的噪声。
3. 选择低噪声元器件：在电子电路设计中，选择低噪声的元器件对于减小噪声至关重要。
例如，选择低噪声放大器、低噪声晶体振荡器等元器件可以有效降低电路的噪声。
4. 使用滤波器：在某些应用中，可以使用滤波器来抑制噪声。
信噪比概念
摘要：
1.信噪比的概念
2.信噪比的计算方法
3.信噪比的应用领域
4.提高信噪比的方法
正文：
信噪比（Signal-to-Noise Ratio，简称SNR 或SNR）是指一个电子设备或者传输系统中的有用信号功率与噪声功率之间的比值。
它通常用分贝（dB）来表示。
在理想的情况下，信噪比应该是越高越好，这意味着有用信号更加清晰，易于识别和处理，而噪声则被有效抑制。
信噪比的计算方法是将信号功率除以噪声功率，再以10 为底，取对数，最后乘以10 或20，具体乘数取决于所使用的单位是分贝还是倍。
例如，如果信号功率为100 瓦，噪声功率为10 瓦，则信噪比为10:1，或者说是20 分贝（dB）。
信噪比在许多领域都有重要的应用。
例如，在通信系统中，信噪比直接影响到信号的传输质量和可靠性。
在音响设备中，信噪比则决定了音乐播放的音质，直接影响到听众的听觉体验。
此外，信噪比也是衡量图像质量的一个重要指标，尤其在低照度环境下，信噪比的提高可以有效改善图像的清晰度和质量。
提高信噪比的方法有很多。
在通信系统中，可以通过增加信号发射功率、
降低噪声产生或者采用更高效的信号处理技术来提高信噪比。
在音响设备中，可以通过选用更高质量的音响器件、优化音响设计或者采用主动降噪技术来提高信噪比。
电子器件中的信噪比分析与优化技术在现代科技的发展中，电子器件的应用越来越广泛。
无论是通信设备、计算机还是家用电器，信号的传输和处理都是其中重要的一环。
而在电子器件中，信噪比是评估信号质量的重要指标之一。
本文将探讨电子器件中的信噪比分析与优化技术。
一、信噪比的定义与意义信噪比（Signal-to-Noise Ratio，SNR）是指信号与噪声的比值。
信号是指所要传输或处理的有用信息，而噪声则是指干扰信号的无用信息。
在电子器件中，信号的质量往往受到噪声的影响，因此信噪比的高低直接影响着电子器件的性能和可靠性。
信噪比的重要性体现在以下几个方面：1. 信号的清晰度：信噪比越高，信号的清晰度越高，接收方能更好地分辨出信号中的细节信息。
2. 误码率：信噪比低会导致信号中的误码率增加，从而影响到信息的正确传输。
3. 系统性能：信噪比的高低直接关系到电子器件的整体性能。
在通信领域，信噪比的提升可以提高通信质量，减少丢包率；在图像处理领域，信噪比的提升可以提高图像的清晰度和细节还原能力。
二、信噪比分析技术1. 信噪比测量方法在实际应用中，我们需要对信噪比进行测量和分析，以便了解系统的性能和优化方向。
常见的信噪比测量方法包括：（1）直接测量法：通过测量信号和噪声的功率，计算它们的比值来得到信噪比。
这种方法适用于信号和噪声功率较大的情况。
（2）间接测量法：通过测量信号和噪声的其他参数，如电压、电流、功率谱密度等，利用数学模型进行计算得到信噪比。
这种方法适用于信号和噪声功率较小的情况。
2. 信噪比分析技术信噪比分析技术是对信号和噪声进行分析，以了解它们的特性和相互关系。
常见的信噪比分析技术包括：（1）频谱分析：通过对信号和噪声的频谱进行分析，了解它们在不同频率上的功率分布情况。
频谱分析可以帮助我们确定信号和噪声的频率范围和功率占比，从而优化系统的滤波器设计。
（2）时域分析：通过对信号和噪声的时域波形进行分析，了解它们的振幅、周期和波形形状等特征。
信噪比指标及测试方法？对于噪声抑制手段
“信噪比”指的是信号电压对于噪声电压的比值，通常用符号S/N来表示。
由于在一般情况下，信号电压远高于噪声电压，比值非常大，因此，实际计算摄像机信噪比的大小通常都是对均方信号电压与均方噪声电压的比值取以10为底的对数再乘以系数20，单位用dB表示。
一般摄像机给出的信噪比值均是在AGC （自动增益控制）关闭时的值，因为当AGC接通时，会对小信号进行提升，使得噪声电平也相应提高。
CCD摄像机信噪比的典型值一般为45dB~55dB。
可在放大电路末端采用高精度噪声计测量，也可采用软件将A/D转换数据通过采样计算实现。
对噪声的抑制应从前向通道原理设计、软件设计、PCB设计、接线设计等方面入手。
原理设计应从电源噪声抑制、多级放大器设计、滤波设计考虑。
1）电源噪声抑制：首先主电源应将100Hz以下接近工频干扰的噪声滤除，其次采用多路电源分别供电设计，区分数字电路、驱动电路、模拟电路、前置级小信号放大电路，小信号电路应采用多级滤波滤除各频段的高频噪声信号。
2）采用低噪声多级放大电路，可以避免电源噪声和系统噪声的从一次前置放大器的一次放大，提高信噪比，另外尽量采用差分输入输出，降低共模干扰。
3）系统噪声主要是高频噪声，传感器端也经常形成各种非信号频段的高低频干扰，应在前向通道电路适当添加各种高Q值信号滤波电路。
4）另外一些专项电路常采用专用抗干扰设计，例如：CCD前向通道的相关双取样电路。
软件设计比较容易实现各频段的高Q值滤波，同时有些干扰信号与有效信号频段、幅值近似时，可采用软件算法实现去除干扰杂波并进行有效波形的拟合补偿，以保证整机的性能指标。
PCB设计主要是电磁兼容设计，主要从布局开始，将强弱信号电路，数字模拟电路尽量隔离分开，方便分开布线，电源/地线应分别布线，最后汇集在总电源，弱信号电路应尽量靠近总电源，弱信号线应尽量短、尽量加地线隔离，依据信号频段的不同合理选择信号线和电源线的宽度，并合理选择添加屏蔽罩。
接线设计应尽量合理走线，将强信号线与弱信号线隔离，弱信号线应尽量端并适当加屏蔽，并合理屏蔽接地。
另外在结构设计时应尽量采用常规电磁兼容、防静电设计手段，尽量将接口按强弱信号电路隔离设计，以方便PCB设计和接线设计。
