光电耦合器及其应用［作者：佚名转贴自：未知点击数：933 更新时间：2006-3-31【字体：A 】光电耦合器，是近几年发展起来的一种半导体光电器件，由于它具有体积小、寿命长、抗干扰能力强、工作温度宽及无触点输入与输出在电气上完全隔离等特点，被广泛地应用在电子技术领域及工业自动控制领域中，它可以代替继电器、变压器、斩波器等，而用于隔离电路、开关电路、数模转换、逻辑电路、过流保护、长线传输、高压控制及电平匹配等。

为使读者了解与应用光电耦合器，今介绍几种光电耦合器件及应用电路，供大家参考与开拓。

1．器件选择（1）三极管输出型光电耦合器三极管输出型光电耦合器电路如图46—1中（a）所示，它是由两部分组成的。

其中，1、2端为输入端，通常由发光器件构成；4、5、6端接一只光敏三极管构成输出端，当接收到发射端发出的红外光后，在三极管集电极中便有电流输出。

图46-1三极管输出型光电耦合器的特点，是具有很高的输入输出绝缘性能，频率响应可达300kHz，开关时间数微秒。

（2）可控硅输出型光耦合器可控硅输出型光耦合器的电路如图46?中（b）所示。

该器件为六脚双列式封装。

当1、2端加入输入信号后，发射管发出的红外光被接在4、5、6脚的光敏可控硅接收，使其导通。

它可应用在低电压电子电路控制高压交流回路的开启。

（3）光耦合的可控硅开关驱动器图46—2中（a）为光敏双向开关器件；图46?中（b）为过零控制电路及光敏双向开关器件组合体。

它们的工作原理是：利用输入端红外光控制输出端的光敏双向开关导通，进而触发外接双向可控硅导通，达到控制负载接入交流220V回路的目的。

图中（a）为非过零控制，图中（b）为过零控制。

本驱动器有非常好的输入与输出绝缘性，可构成固态继电器的控制电路，其输出的控制功率由可控允许功率决定。

图46-2（4）达林顿管输出的光检测器达林顿管输出的光检测器如图46?中（a）所示。

它是由两只管子组成复合管，具有很高的电流放大能力，形成下一级或负载的驱动电流，有较强的光检测灵敏度。

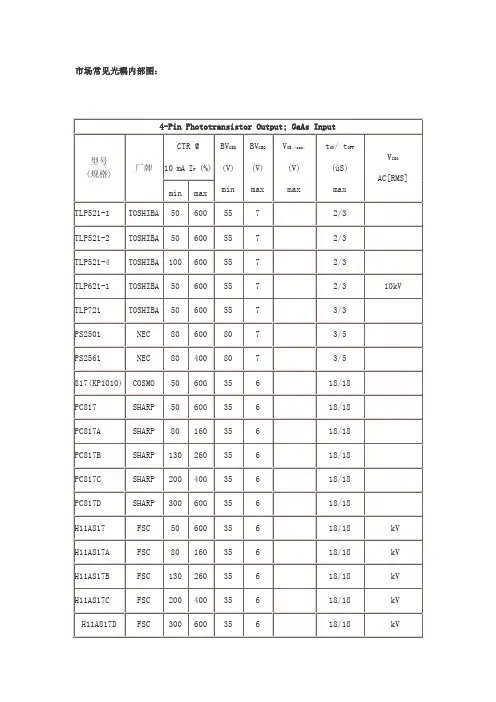

市场常见光耦内部图：光电耦合器（简称光耦）是开关电源电路中常用的器件。

光电耦合器分为两种：一种为非线性光耦，另一种为线性光耦。

常用的4N系列光耦属于非线性光耦常用的线性光耦是PC817A—C系列。

非线性光耦的电流传输特性曲线是非线性的，这类光耦适合于弄开关信号的传输，不适合于传输模拟量。

线性光耦的电流传输手特性曲线接进直线，并且小信号时性能较好，能以线性特性进行隔离控制。

开关电源中常用的光耦是线性光耦。

如果使用非线性光耦，有可能使振荡波形变坏，严重时出现寄生振荡，使数千赫的振荡频率被数十到数百赫的低频振荡依次为号调制。

由此产生的后果是对彩电，彩显，VCD，DCD等等，将在图像画面上产生干扰。

同时电源带负载能力下降。

在彩电，显示器等开关电源维修中如果光耦损坏，一定要用线性光耦代换。

常用的4脚线性光耦有PC817A----C。

PC111 TLP521等常用的六脚线性光耦有：TLP632 TLP532 PC614 PC714 PS2031等。

常用的4N25 4N26 4N35 4N36是不适合用于开关电源中的，因为这4种光耦均属于非线性光耦。

以下是目前市场上常见的高速光藕型号：100K bit/S:6N138、6N139、PS87031M bit/S:6N135、6N136、CNW135、CNW136、PS8601、PS8602、PS8701、PS9613、PS9713、CNW4502、HCPL-2503、HCPL-4502、HCPL-2530（双路）、HCPL-2531（双路）10M bit/S:6N137、PS9614、PS9714、PS9611、PS9715、HCPL-2601、HCPL-2611、HCPL-2630（双路）、HCPL－2631（双路）光耦合器的增益被称为晶体管输出器件的电流传输比 (CTR)，其定义是光电晶体管集电极电流与LED正向电流的比率(ICE/IF)。

光电晶体管集电极电流与VCE有关，即集电极和发射极之间的电压。

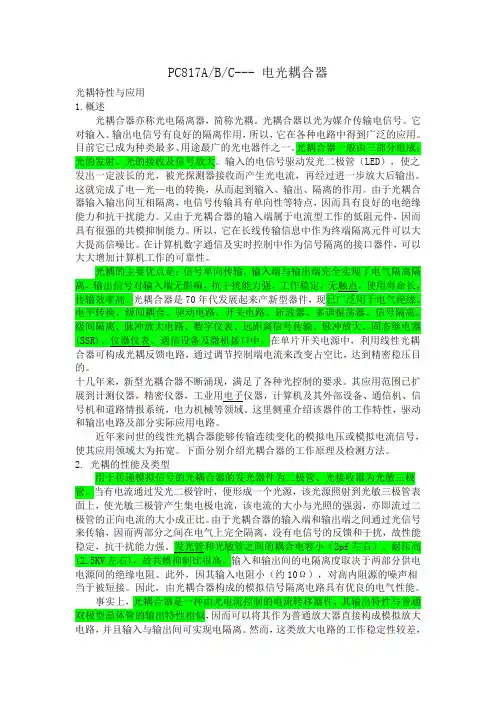

PC817A/B/C--- 电光耦合器光耦特性与应用1.概述光耦合器亦称光电隔离器，简称光耦。

光耦合器以光为媒介传输电信号。

它对输入、输出电信号有良好的隔离作用，所以，它在各种电路中得到广泛的应用。

目前它已成为种类最多、用途最广的光电器件之一。

光耦合器一般由三部分组成：光的发射、光的接收及信号放大。

输入的电信号驱动发光二极管（LED），使之发出一定波长的光，被光探测器接收而产生光电流，再经过进一步放大后输出。

这就完成了电—光—电的转换，从而起到输入、输出、隔离的作用。

由于光耦合器输入输出间互相隔离，电信号传输具有单向性等特点，因而具有良好的电绝缘能力和抗干扰能力。

又由于光耦合器的输入端属于电流型工作的低阻元件，因而具有很强的共模抑制能力。

所以，它在长线传输信息中作为终端隔离元件可以大大提高信噪比。

在计算机数字通信及实时控制中作为信号隔离的接口器件，可以大大增加计算机工作的可靠性。

光耦的主要优点是：信号单向传输，输入端与输出端完全实现了电气隔离隔离，输出信号对输入端无影响，抗干扰能力强，工作稳定，无触点，使用寿命长，传输效率高。

光耦合器是70年代发展起来产新型器件，现已广泛用于电气绝缘、电平转换、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、信号隔离、级间隔离、脉冲放大电路、数字仪表、远距离信号传输、脉冲放大、固态继电器(SSR)、仪器仪表、通信设备及微机接口中。

在单片开关电源中，利用线性光耦合器可构成光耦反馈电路，通过调节控制端电流来改变占空比，达到精密稳压目的。

十几年来，新型光耦合器不断涌现，满足了各种光控制的要求。

其应用范围已扩展到计测仪器，精密仪器，工业用电子仪器，计算机及其外部设备、通信机、信号机和道路情报系统，电力机械等领域。

这里侧重介绍该器件的工作特性，驱动和输出电路及部分实际应用电路。

近年来问世的线性光耦合器能够传输连续变化的模拟电压或模拟电流信号，使其应用领域大为拓宽。

下面分别介绍光耦合器的工作原理及检测方法。

光电耦合器介绍光耦是做什么用的呢？光耦全称是光耦合器，英文名字是：optical coupler，英文缩写为OC，亦称光电隔离器，简称光耦。

光耦隔离就是采用光耦合器进行隔离，光耦合器的结构相当于把发光二极管和光敏(三极)管封装在一起。

发光二极管把输入的电信号转换为光信号传给光敏管转换为电信号输出，由于没有直接的电气连接，这样既耦合传输了信号，又有隔离干扰的作用。

只要光耦合器质量好，电路参数设计合理，一般故障少见。

如果系统中出现异常，使输入、输出两侧的电位差超过光耦合器所能承受的电压，就会使之被击穿损坏。

光耦的参数都有哪些？是什么含义？1、CTR：电流传输比2、Isolation V oltage：隔离电压3、Collector-Emitter Voltage：集电极－发射极电压CTR：发光管的电流和光敏三极管的电流比的最小值隔离电压：发光管和光敏三极管的隔离电压的最小值集电极－发射极电压：集电极－发射极之间的耐压值的最小值光耦什么时候导通？什么时候截至？-------------------------------------关于TLP521-1的光耦的导通的试验报告要求：3.5v～24v 认为是高电平，0v～1.5v认为是低电平思路：1、0v～1.5v认为是低电平，利用串接一个二极管1N4001的压降0.7V+光耦的LED的压降，吃掉1.4V左右；2、24V是最高电压，不能在最高电压的时候，光耦通过的电流太大；所以选用2K的电阻；光耦工作在大概10mA的电流，可以保证稳定可靠工作n年以上；3、3.5V以上是高电平，为了尽快进入光敏三极管的饱和区，要把光耦的光敏三极管的上拉电阻加大；因此选用10K；同时要考虑到ctr最小为50％；电路：1、发光管端：实验室电源（0～24V）->2K->1N4001->TLP521-1(1)->TLP521-1(2)-gnd12、光敏三极管：实验室电源（DC5V）->10K->TLP521-1(4)->TLP521-1(3)-gnd23、万用表直流电压挡20V万用表+ -> TLP521-1(4)万用表- -> TLP521-1(3)试验结果输入电源万用表电压(V)1.3V 51.5V 4.81.7V 4.411.9V 3.582.1V 2.942.3V 1.82.5V 0.582.7V 0.22.9V 0.193.1V 0.173.3V 0.163.5V 0.165V 0.1324V 0.06-----------------------------------------光耦是用来隔离输入输出的，主要是隔离输入的信号。

光电耦合器p c中文资料 The Standardization Office was revised on the afternoon of December 13, 2020光电耦合器pc817中文资料PC817光电耦合器广泛用在电脑终端机，可控硅系统设备，测量仪器，影印机，自动售票，家用电器，如风扇，加热器等电路之间的信号传输，使之前端与负载完全隔离，目的在于增加安全性，减小电路干扰，减化电路设计。

特点：电流传输比(CTR: MIN. 50% at IF=5mA ,VCE=5V)高隔离电压:5000V有效值公认的UL认证，档案编号E64380* 2 40至60％相对湿度，交流1分钟* 3 10秒Response time 响应时间Rise time 上升时间tr VCE = 2V, I C =2mA, R L = 100 W- 4 18 μs Fall time下降时间tf - 3 18 μsModel No. 型号Rank mark 等级标志电流传输比CTR ( % )PC817A A 80 to 160PC817B B 130 to 260PC817C C 200 to 400PC817D D 300 to 600PC8 * 7AB A 或 B 80 to 260PC8 * 7BC B 或C 130 to 400PC8 * 7CD C 或 D 200 to 600PC8 * 7AC A, B 或 C 80 to 400PC8 * 7BD B, C 或 D 130 to 600PC8 * 7AD A, B, C 或 D 80 to 600PC8 * 7 A, B, C, D 或无标记50 to 600图1测试电路的频率响应图2测试电路的响应时间特性曲线图正向电流比(常温) 集电极功耗比(常温)峰值正向电流与占空比电流传输比比正向电流正向电流与正向电压集电极电流比集电极发射极电压相对比率与电流传输比常温集电极发射极饱和电压与常温集电极暗电流比常温响应时间与负载电阻频率响应集电极发射极饱和电压与正向电流应用电路：图4 打开或关闭12V直流电动机的TTL控制信号输入电路图图5 与TL431配合的电源反馈电路封装尺寸及功能图：译自sharp公司。

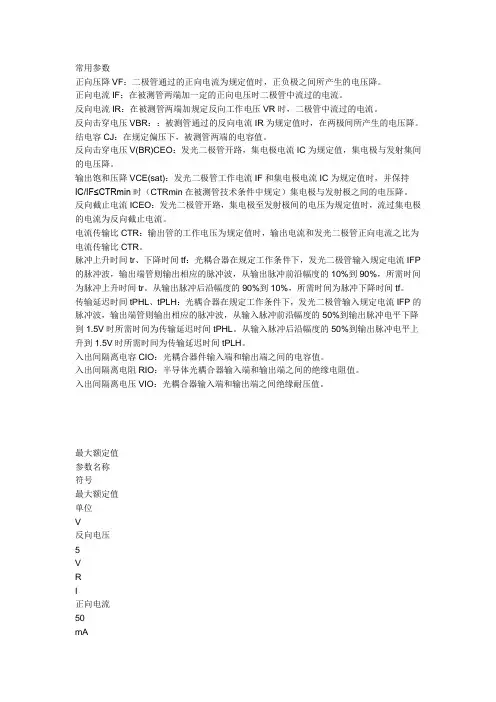

常用参数正向压降VF：二极管通过的正向电流为规定值时，正负极之间所产生的电压降。

正向电流IF：在被测管两端加一定的正向电压时二极管中流过的电流。

反向电流IR：在被测管两端加规定反向工作电压VR时，二极管中流过的电流。

反向击穿电压VBR：：被测管通过的反向电流IR为规定值时，在两极间所产生的电压降。

结电容CJ：在规定偏压下，被测管两端的电容值。

反向击穿电压V(BR)CEO：发光二极管开路，集电极电流IC为规定值，集电极与发射集间的电压降。

输出饱和压降VCE(sat)：发光二极管工作电流IF和集电极电流IC为规定值时，并保持IC/IF≤CTRmin时（CTRmin在被测管技术条件中规定）集电极与发射极之间的电压降。

反向截止电流ICEO：发光二极管开路，集电极至发射极间的电压为规定值时，流过集电极的电流为反向截止电流。

电流传输比CTR：输出管的工作电压为规定值时，输出电流和发光二极管正向电流之比为电流传输比CTR。

脉冲上升时间tr、下降时间tf：光耦合器在规定工作条件下，发光二极管输入规定电流IFP 的脉冲波，输出端管则输出相应的脉冲波，从输出脉冲前沿幅度的10%到90%，所需时间为脉冲上升时间tr。

从输出脉冲后沿幅度的90%到10%，所需时间为脉冲下降时间tf。

传输延迟时间tPHL、tPLH：光耦合器在规定工作条件下，发光二极管输入规定电流IFP的脉冲波，输出端管则输出相应的脉冲波，从输入脉冲前沿幅度的50%到输出脉冲电平下降到1.5V时所需时间为传输延迟时间tPHL。

从输入脉冲后沿幅度的50%到输出脉冲电平上升到1.5V时所需时间为传输延迟时间tPLH。

入出间隔离电容CIO：光耦合器件输入端和输出端之间的电容值。

入出间隔离电阻RIO：半导体光耦合器输入端和输出端之间的绝缘电阻值。

入出间隔离电压VIO：光耦合器输入端和输出端之间绝缘耐压值。

最大额定值参数名称符号最大额定值单位V反向电压5VRI正向电流50mAV集-发击穿电压100V（BR）CEO I集电极电流30mACMT贮存温度-55～150℃stgT工作温度-55～125℃ambV隔离电压1000VIOP总耗散功率80mWtot推荐工作条件特性符号最小值典型值最大值单位I输入电流1050FV电源电压1560V主要光电特性测试条件(T特性符号11A=25℃±3℃)最小典型最大单位隔离特性隔离电阻RIOVIO=500V1010Ω上升时间tr10μsV开关特性下降时间tfCC=5V，IFP=10mA，RL=360Ωf=10kHz，D：1/2 10μsIV反向电流R0.011.0μALED输入特性VI正向电压FF=10mA1.21.4VCTR电流传输比VCC=5V，IF=10mA，RL=200Ω60180%集-发饱和电压VCE（sat）VCC=5V，IF=10mA，RL=4.7kΩ0.10.4V晶体管输出特性IV集-发截止电流CEOCE=5V，IF=00.011.0μA线性光电耦合器在开关电源中的应用沙占友王彦明王晓群(河北科技大学050054 石家庄摘要线性光耦合器是目前国际上正推广应用的一种新型光电隔离器件。

光电耦合器工作原理光电耦合器是一种能够将光信号转换为电信号，或者将电信号转换为光信号的器件。

它由光电二极管和光敏三极管组成，通过光敏元件的光电效应，实现光信号和电信号之间的转换。

光电耦合器的工作原理如下：1. 光电二极管：光电二极管是一种能够将光信号转换为电信号的半导体器件。

当光照射到光电二极管的PN结上时，光子能量被吸收，产生电子-空穴对。

光电二极管的PN结上有一个电场，使得电子和空穴分别朝着不同的方向运动。

这样，就产生了一个电流，即光电流。

2. 光敏三极管：光敏三极管是一种能够将电信号转换为光信号的半导体器件。

它由一个发射区和一个接收区组成。

当电流通过发射区时，发射区会发射出光子。

这些光子经过空气或者光纤传输到接收区，然后被接收区吸收，产生电子-空穴对。

这样，就产生了一个电流，即光电流。

3. 光电耦合：光电耦合器利用光电二极管和光敏三极管之间的光电效应，实现光信号和电信号之间的转换。

当光照射到光电二极管上时，光电二极管产生光电流。

这个光电流通过电路传输到光敏三极管的发射区，激发发射区发射出光子。

这些光子经过传输介质传输到光敏三极管的接收区，被接收区吸收，产生光电流。

这样，光电耦合器就实现了光信号到电信号的转换。

4. 应用：光电耦合器广泛应用于光通信、光电隔离、光电检测等领域。

在光通信中，光电耦合器可以将光纤中的光信号转换为电信号，然后通过电路进行处理和传输。

在光电隔离中，光电耦合器可以实现电路之间的隔离，避免电流和电压的相互干扰。

在光电检测中，光电耦合器可以将光信号转换为电信号，然后通过电路进行分析和判断。

总结：光电耦合器是一种能够将光信号和电信号之间进行转换的器件。

它通过光电效应实现光电流的产生和转换，从而实现光信号和电信号之间的转换。

光电耦合器在光通信、光电隔离、光电检测等领域具有重要的应用价值。

光电耦合器(以下简称光耦)是一种发光器件和光敏器件组成的光电器件。

它能实现电—光—电信号的变换，并且输入信号与输出信号是隔离的。

目前极大多数的光耦输入部分采用砷化镓红外发光二极管，输出部分采用硅光电二极管、硅光电三极管及光触发可控硅。

这是因为峰值波长900～940nm的砷化镓红外发光二极管能与硅光电器件的响应峰值波长相吻合，可获得较高的信号传输效率。

光耦的结构光耦的内部结构(剖面)如图1所示。

光耦输入部分大都是红外发光二极管，输出部分有不同的光敏器件，如图2所示。

这里要说明的是，图2(c)的输入部分有两个背对背的红外发光二极管，它用于交流输入的场合；图2(d)采用达林顿输出结构，它可使输出获得较大的电流；图2(e)、2(f)的输出由光触发双向可控硅组成，它们主要用来驱动交流负载。

图2(e)与图2(f)的差别是图2(f)有过零触发控制(图中的“ZC”即“过零”的意思)，而图2(e)没有过零触发控制电路。

基本电路光耦的基本电路如图3所示。

图3(a)的负载电阻RL接在发射极及地之间，图3(b)的负载电阻RL接在电源Vdd与集电极之间。

在图3(a)中，输入端加上Vcc电压，经限流电阻Rin后，有一定的电流IF流经红外发光二极管，IF与Vcc、发光二极管的正向压降VF及Rin的关系为：IF=(Vcc-VF)/Rin。

式中的VF取1.3V。

IF的最大值由资料给出(一般工作时IF≤10mA)。

发光二极管发光后，光电三极管导通，集电极电流Ic由Vdd经光电三极管流过RL到地，使输出电压Vout=Ic×RL(或Vout=Vdd-VCE，VCE为光电三极管的管压降)。

图3(b)的工作原理与图3(a)相同，不再重复。

图3中输入、输出也可用各自的地。

从图3(a)可以看出；输入端不加Vcc电压，输出端Vout=0V，输入端加了Vcc电压，负载得电，这个功能相当于“继电器”。

如果在输入端加幅值为5V的脉冲(如图4所示)，输出端Vdd=12V，RL=10kΩ，则输出的脉冲幅值接近12V，从这功一能来看，相当于“变压器”；若输入电压从0跃变到+5V，输出则从0跃变到接近12V，它又可用作电平转换。

1.光电耦合器（optical coupler，英文缩写为OC）亦称光电隔离器，简称光耦。

它是以光为媒介来传输电信号的器件，通常把发光器（红外线发光二极管LED）与受光器（光敏半导体管）封装在同一管壳内。

当输入端加电信号时发光器发出光线，受光器接受光线之后就产生光电流，从输出端流出，从而实现了“电—光—电”转换。

其具有体积小、寿命长、无触点，抗干扰能力强，输出和输入之间绝缘，单向传输信号等优点，因此在数字电路上获得广泛的应用。

2. 光电开关即光电传感器，是光电接近开关的简称，利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。

光电开关是传感器的一种，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。

由于光电开关输出回路和输入回路是电隔离的（即电缘绝），所以它可以在许多场合得到应用。

光电开关采用集成电路技术和SMT表面安装工艺而制造的新一代光电开关器件，具有延时、展宽、外同步、抗相互干扰、可靠性高、工作区域稳定和自诊断等智能化功能。

光电开关已被用作物位检测、液位控制、产品计数、宽度判别、速度检测、定长剪切、孔洞识别、信号延时、自动门传感、色标检出、冲床和剪切机以及安全防护等诸多领域。

3.逻辑门电路符号图(与门或门非门同或门异或门)上表包括与门，或门，非门，同或门，异或门，还有这些门电路的逻辑表达式，1．与逻辑电能控制装置。

可分为交——交变频器，交——直——交变频器。

交——交变频器可直接把交流电变成频率和电压都可变的交流电；交——直——交变频器则是先把交流电经整流器先整流成直流电，再经过逆变器把这个直流电流变成频率和电压都可变的交流电。

5. npn三极管的基本作用：半导体三极管也称为晶体三极管，npn三极管可以说它是电子电路中最重要的器件。

它最主要的功能是电流放大和开关作用。

npn三极管顾名思义具有三个电极。

二极管是由一个PN结构成的，而三极管由两个PN结构成，共用的一个电极成为三极管的基极（用字母B表示）。

光电耦合器本词条由“科普中国〞百科科学词条编写与应用工作项目审核。

光电耦合器是以光为媒介传输电信号的一种电一光一电转换器件。

它由发光源和受光器两局部组成。

把发光源和受光器组装在同一密闭的壳体，彼此间用透明绝缘体隔离。

发光源的引脚为输入端，受光器的引脚为输出端，常见的发光源为发光二极管，受光器为光敏二极管、光敏三极管等等。

中文名光电耦合器外文名optical coupler英文缩写OC目录.1根本资料.▪简介.2工作原理.▪根本原理.▪根本工作特性〔光敏三极管〕.3结构特点.4仪器测试.5应用.▪开关电路.6具体应用.▪组成开关电路.▪组成逻辑电路.▪隔离耦合电路.▪高压稳压电路.▪门厅照明灯自动控制电路.7分类.▪按光路径分.▪按输出形式分.▪按封装形式分.▪按传输信号分.▪按速度分.▪按通道分.▪按隔离特性分.▪按工作电压分.8选取原那么.9开展现状考前须知.10开展现状.11应用前景根本资料编辑简介光电耦合器〔optical coupler，英文缩写为OC〕亦称光电隔离器，简称光耦。

光电耦合器以光为媒介传输电信号。

它对输入、输出电信号有良好的隔离作用，所以，它在各种电路中得到广泛的应用。

目前它已成为种类最多、用途最广的光电器件之一。

光耦合器一般由三局部组成：光的发射、光的接收及信号放大。

输入的电信号驱动发光二极管〔LED〕，使之发出一定波长的光，被光探测器接收而产生光电流，再经过进一步放大后输出。

这就完成了电—光—电的转换，从而起到输入、输出、隔离的作用。

由于光耦合器输入输出间互相隔离，电信号传输具有单向性等特点，因而具有良好的电绝缘能力和抗干扰能力。

光电耦合器是一种把发光器件和光敏器件封装在同一壳体，中间通过电→光→电的转换来传输电信号的半导体光电子器件。

其中，发光器件一般都是发光二极管。

而光敏器件的种类较多，除光电二极管外，还有光敏三极管、光敏电阻、光电晶闸管等。

光电耦合器可根据不同要求，由不同种类的发光器件和光敏器件组合成许多系列的光电耦合器。

光电耦合器(以下简称光耦)是一种发光器件和光敬器件组成的光电器件。

它能实现电一光一电信号的变换，并且输入信号与输出信号是隔离的。

U前极大多数的光耦输入部分采用神化镣红外发光二极管，输出部分釆用硅光电二极管、硅光电三极管及光触发可控硅。

这是因为峰值波长900~940nm的神化稼红外发光二极簣能与硅光电器件的响应峰值波长相吻合，可获得较高的信号传输效率.光耦的结构光耦的内部结构(剖面)如图1所示。

光耦输入部分大都是红外发光二输岀部分有不同的光敬器件，如图2所示。

光敏器件管心塑料封装外喘发光簷管心透明硅胶电极引脚这里要说明的是，图2 (c)的输入部分有两个背对背的红外发光二管,它用于交流输入的场合；图2 (d)采用达林顿输出结构，它可使输出获得较大的电流；图2 (e)、2(f)的输出山光触发双向可控硅组成，它们主要用来驱动交流负载。

图2(e)与图2 (f)的差别是图2(f)有过零触发控制(图中的“ZC”即“过零”的意思)，而图2(e)没有过零触发控制电路。

基本电路光耦的基本电路如图3所示•图3 (a)的负载电阻RL接在发射极及地之间，图3 (b)的负载电阻RL接在电源Vdd与集电极之间.在图3 (R中，输入端加上Vcc电压，经限流电阻Rin后,有一定的电流IF 流经红外发光二极管，IF与Vcc、发光二极管的正向压降VF及Rin的关系为:I F二(Vcc-VF)/Rin。

式中的VF取1。

3V« IF的最大值由资料给出(一般工作时IF WlOmA)・发光二极管发光后,光电三极管导通，集电极电流Ic III Vdd经光电三极管流过RL到地，使输出电压Vout=IcXRL(或Vout二Vdd—VCE, VCE为光电三极管的管压降)。

图3(b)的工作原理与图3 (a)相同，不再重复。

图3中输入、输出也可用各自的地。

从图3 (a)可以看出；输入端不加Vcc电压，输岀端Vout=0V,输入端加了V CC 电压，负载得电，这个功能相当于“继电器”。

光电耦合器说明书中国电子科技集团公司 第四十四研究所目录1、光电耦合器简介 (1)2、替代国外产品情况 (4)3、光电耦合器典型应用图 (7)4、光电耦合器GH3201Z (10)5、光电耦合器GH302 (12)6、光电耦合器GH3201Z-2 (14)7、光电耦合器GH302-2 (16)8、光电耦合器GH3201Z-2A (18)9、光电耦合器GH3201Z-4 (20)10、光电耦合器GH302-4 (22)11、光电耦合器GH3201Z-6 (24)12、光电耦合器GH3201Z-B (26)13、光电耦合器GH3202Z (28)14、光电耦合器GH3202S (30)15、光电耦合器GH402S (32)16、光电耦合器GH3202J (34)17、光电耦合器GH1201Z (36)18、光电耦合器GH140Z (38)19、光电耦合器GH5520Z (40)20、光电耦合器GH332 (42)21、光电耦合器GH332-2 (44)22、光电耦合器GH1121Z (46)23、光电耦合器GH127J (48)24、光电耦合器GH1100Z (50)25、光电耦合器GH1351Z (52)26、高速光电耦合器GH1205Z (54)27、高速光电耦合器GH1403Z (56)28、高速光电耦合器GH1143Z (58)29、高速光电耦合器GH2240Z (60)30、高速光电耦合器GH5231Z (62)31、高速光电耦合器GH5231Z-F (64)32、高速光电耦合器GH5631Z (66)33、高速光电耦合器GH0630J (68)34、高速光电耦合器GH6631S (70)35、高速光电耦合器GH4440Z (72)36、高速光电耦合器GH5540Z (74)37、高速光电耦合器GH5541Z (76)38、光电耦合器GG4022Z (78)39、高压光电耦合器GH1122Z (80)40、高压光电耦合器GH1122Z-A (82)41、高速光电耦合器GH1142Z (84)42、线性光电耦合器GG4201Z (86)43、线性光电耦合器GG4202Z (88)44、线性光电耦合器GG4203Z (90)45、线性光电耦合器GG1141Z (92)46、传感器GH1190 (94)47、传感器GH1191Z (96)48、光开关GH8220Z (98)49、光开关GH4420Z (100)50、光电驱动模块HCD0201 (102)51、固体继电器GH1220Z (104)52、固体继电器GH275Z (106)53、中频检波器GH1100R (108)54、光电耦合器抗干扰能力曲线 (110)55、光电耦合器典型响应曲线 (111)光电耦合器简介 概 述光电耦合器是一种把红外光发射器件和红外光接受器件以及信号处理电路等封装在同一管座内的器件。

TLP521是可控制的光电藕合器件，光电耦合器广泛作用在电脑终端机,可控硅系统设备,测量仪器，影印机，自动售票，家用电器，如风扇，加热器等电路之间的信号传输，使之前端与负载完全隔离，目的在于增加安全性,减小电路干扰,减化电路设计。

东芝TLP521－1，－2和－4组成的砷化镓红外发光二极管耦合到光三极管。

该TLP521－2提供了两个孤立的光耦8引脚塑料封装，而TLP521－4提供了4个孤立的光耦中16引脚塑料DIP 封装集电极—发射极电压： 55Ｖ（最小值)经常转移的比例： 50 %(最小)隔离电压: 2500 Vrms (最小）图1 TLP521 TLP521-2 TLP521—4 光藕内部结构图及引脚图图2 TLP521—2 光电耦合器引脚排列图Absolute Maximum Ratings 绝对最大额定值(Ta = 25℃)Characteristic 参数Symbol符号Rating 数值Unit 单位TLP521−1TLP521−2TLP521−4LED Forward current 正向电流IF70 50 mA Forward current derating正向电流减率ΔIF/℃−0.93（Ta≥50℃)−0.5(Ta≥25℃) mA/℃Pulse forwardcurrent 瞬间正向脉冲电流IFP 1 （100μ pulse， 100pps) AReverse voltage 反向电压VR 5 V Junction temperature 结温Tj125 ℃接收侧Collector−emittervoltage 集电极发射极电压VCEO55 V Emitter−collectorvoltage 发射极集电极电压VECO7 V Collector current 集电极电流IC50 mA Collector power PC150 100 mW甚至损坏。

*1： Ex。

rank GB: TLP521−1 （GB）(Note）： Application type name for certification test， please use standard product type name，i.e。

光电耦合器的工作原理是什么
光电耦合器（Optocoupler）是一种能够将电信号和光信号进行隔离
和传输的器件。

它由发光二极管（LED）、光敏三极管（Phototransistor）和隔离层组成。

它的工作原理主要是利用LED产生的光信号来控制光敏三
极管的电流，进而实现电光转换和光电转换的功能。

1.发光二极管部分：
当输入电压通过输入端施加在发光二极管的阳极与阴极之间时，LED
内部的导纳结构会形成一个电流通道。

在正极施加一个偏置电压时，电流
将开始流动，使得LED产生电子与空穴的复合过程。

在这个过程中，LED
会产生光子，频率与输入电压的频率一致。

LED的光输出功率的强弱会随
着输入电压的增加而相应增加。

2.隔离层部分：
在LED和光敏三极管之间有一个光隔离层，用于隔离电气信号和光信号。

光隔离层通常由透明的绝缘材料制成，例如光学纤维。

3.光敏三极管部分：
当LED发出的光射向光敏三极管时，光敏三极管的基区的电流会受到
光信号的影响。

光敏三极管的基区具有光电导特性，当光照射到基区时，
会产生电荷对，导致电流的变化。

这个电流会被放大并通过输出端输出，
实现光电转换的功能。

通过上述过程，光电耦合器将输入端的电信号转化为光信号，并利用
光信号通过隔离层将信号传输到输出端，再由光敏三极管将光信号转化为
电信号输出。

由于光信号和电信号通过隔离层隔离，因此可以实现输入端
与输出端的电气隔离，避免了信号传输过程中的电气干扰和噪声干扰，提高了系统的稳定性和安全性。
