全塑电缆的接续与封焊

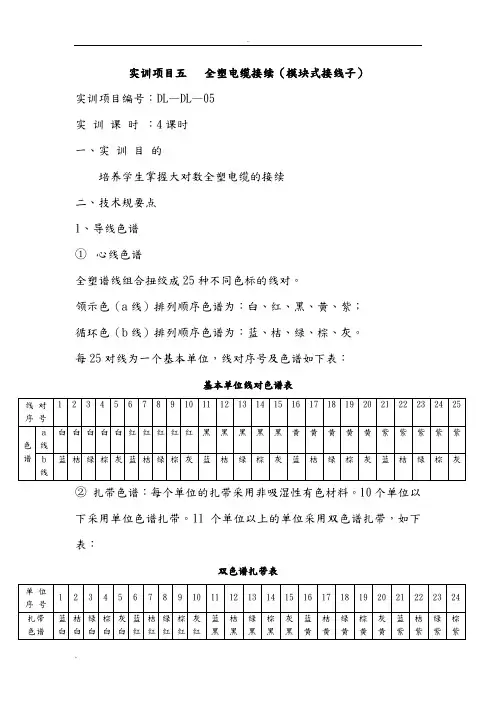

实训项目五全塑电缆接续（模块式接线子）实训项目编号：DL—DL—05实训课时：4课时一、实训目的培养学生掌握大对数全塑电缆的接续二、技术规要点1、导线色谱①心线色谱全塑谱线组合扭绞成25种不同色标的线对。

领示色（a线）排列顺序色谱为：白、红、黑、黄、紫；循环色（b线）排列顺序色谱为：蓝、桔、绿、棕、灰。

每25对线为一个基本单位，线对序号及色谱如下表：基本单位线对色谱表②扎带色谱：每个单位的扎带采用非吸湿性有色材料。

10个单位以下采用单位色谱扎带。

11个单位以上的单位采用双色谱扎带，如下表：双色谱扎带表④以50对线对，2个基本单位组成一个50对超单位色谱及线对编号如下表：50对超单位色谱及线对编号⑤以100对线对，4个基本单位组成一个100对超单位色谱及线对编号，如下表：100对超单位色谱及线对编号2、市话电缆模块接续⑴模块接线排结构模块接线排由四个部分组成：底座（深黄色，有黑点标记）、本体（半深黄色，上下有卡接刀片和切割刀片）、上盖（浅黄色）、防潮罩（防潮盒，盒有硅脂）。

与其它接续方法相比，它具有接口排列整齐，均匀，接头性能稳定，模具化，标准化，操作简单，容易掌握，是较好的连接元件。

⑵模块接线子接续规定按设计要求的型号选用模块型接线子；接配线电缆芯线时，模块下层接B端线，上层接A端线；接续不同线径时，模块下层接细线径，上层接粗线径；接续排列整齐，松紧适度，线束不交叉，接头呈椭圆形；无错线，芯线绝缘电阻合格。

⑶模块接线排专用工具组成部件①电缆固定架：用于安放接线头及固定电缆开头的长度。

②接线头固定座及横动杆：起固定接头的作用。

③接线头：是安放模块排及进行接续时按色谱安放线对的部件。

④模块开启钳：用于开启已接好的模块，修复障碍时用。

⑤检查梳：用于目视检查安放好的色谱A线、B线位置是否正确。

⑥修补工具：用于由于某种原因产生的A、B线反、错对、断线等障碍线对的修补工具。

⑦压接泵（压接器）：是手动液压泵，压接模块用。

第九单元交接箱和分线设备第一节交接箱模块式交接箱的构成：模块式交接箱由外壳、接头排、跳线环等组成。

模块式交接箱的容量：一般有300对、600对、900对、1200对、1800对、2400对、2700对。

交接箱的安装方式：落地式安装和架空安装。

架空式交接箱安装步骤：1.安装站台2.安装箱体3.安装模块落地式交接箱安装步骤1.制作混凝土基座（基座高度40~60cm）2.安装箱体3.防潮处理4.校正注意事项：不论是架空式还是落地式交接箱，所装地线均不得碰触站台。

地线接地电阻不得大于10Ω.第一节分线设备一、分线箱安装1.安装站台2.安装分线箱（吊装、固定）3.制作地线二、分线盒1.安装支撑物（如电杆上安装抱箍等）2.安装背板3.安装分线盒三、不做气塞的尾巴电缆制作将播出塑护套并编线对号后的尾巴电缆，与分线盒比量一下；电缆代塑护套部分伸进分线盒1厘米，并在铜管下做记号，然后再此段电缆上缠扎胶带，其厚度以能紧塞电缆为宜。

塞紧后再截取一段长15厘米的热缩套管焊牢。

四、带气塞尾巴电缆的制作（以10对为例）剥除电缆护套（开剥长度=盒内长度+铜管和热缩管内长度+10cm）按照色谱排列编线；从塑护套内的铝层引出一根导线编在编线后面。

选一根最小收缩内径为12cm的热缩管，连同内衬管一并锯成两段（用一段）。

将电缆穿进分线盒后，内衬管包在铜管与电缆之间（花口朝电缆），然后焊上热缩管。

五、分线盒外形和扎成端线把第十单元电气测试第一节电缆线路绝缘电阻的测试一、测试绝缘电阻的目的内容：电缆芯线间、芯线对地间的电阻测试。

目的：为了检验电缆芯线的绝缘性能是否良好。

指标评价：通常绝缘电阻越大，表示绝缘性能越好，线路的损耗就越小，接收端收到的电能越大，使线路中杂音防卫度升高，从而减小了线路上的串杂音。

二、绝缘电阻测试技术要求仪表的选用：一般应适用500V、量程不小于1000MΩ的兆欧表。

对于连有分线设备或总配线架有保安排设备的电缆，应适用250V兆欧表进行测试。

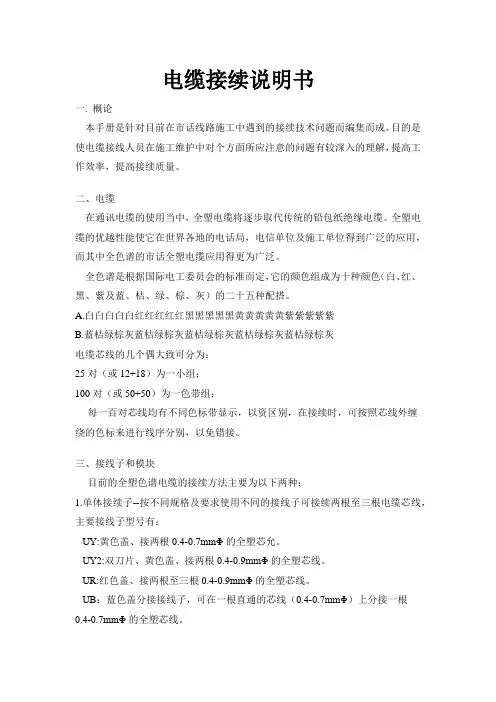

电缆接续说明书一. 概论本手册是针对目前在市话线路施工中遇到的接续技术问题而编集而成。

目的是使电缆接线人员在施工维护中对个方面所应注意的问题有较深入的理解，提高工作效率，提高接续质量。

二、电缆在通讯电缆的使用当中，全塑电缆将逐步取代传统的铅包纸绝缘电缆。

全塑电缆的优越性能使它在世界各地的电话局，电信单位及施工单位得到广泛的应用，而其中全色谱的市话全塑电缆应用得更为广泛。

全色谱是根据国际电工委员会的标准而定，它的颜色组成为十种颜色（白、红、黑、紫及蓝、桔、绿、棕、灰）的二十五种配搭。

A.白白白白白红红红红红黑黑黑黑黑黄黄黄黄黄紫紫紫紫紫B.蓝桔绿棕灰蓝桔绿棕灰蓝桔绿棕灰蓝桔绿棕灰蓝桔绿棕灰电缆芯线的几个偶大致可分为：25对（或12+18）为一小组；100对（或50+50）为一色带组；每一百对芯线均有不同色标带显示，以资区别，在接续时，可按照芯线外缠绕的色标来进行线序分别，以免错接。

三、接线子和模块目前的全塑色谱电缆的接续方法主要为以下两种：1.单体接续子--按不同规格及要求使用不同的接线子可接续两根至三根电缆芯线，主要接线子型号有：UY:黄色盖、接两根0.4-0.7mmΦ的全塑芯允。

UY2:双刀片、黄色盖、接两根0.4-0.9mmΦ的全塑芯线。

UR:红色盖、接两根至三根0.4-0.9mmΦ的全塑芯线。

UB：蓝色盖分接接线子，可在一根直通的芯线（0.4-0.7mmΦ）上分接一根0.4-0.7mmΦ的全塑芯线。

UP2及UP3分别是UY及UR的变体，为白色上盖，适用于干燥环境中接续纸绝或全塑芯线。

2.MS2式模块接续——MS2模块把单体接线子的特点集中在一个集合式的接续模块中，在每一个模块中可同时接续二十五对芯线。

模块（MS2）在应用上可分为以下几个主要型号：4000D型——是一种直接型的模块，带有浅黄色上盖、浅、深黄二色主体及深黄色的底座。

4008D型——半分接模块，主体下部芯线在压接时不予去除，一般应用与新老局或设备割接是不干扰老线路童话情况下使用。

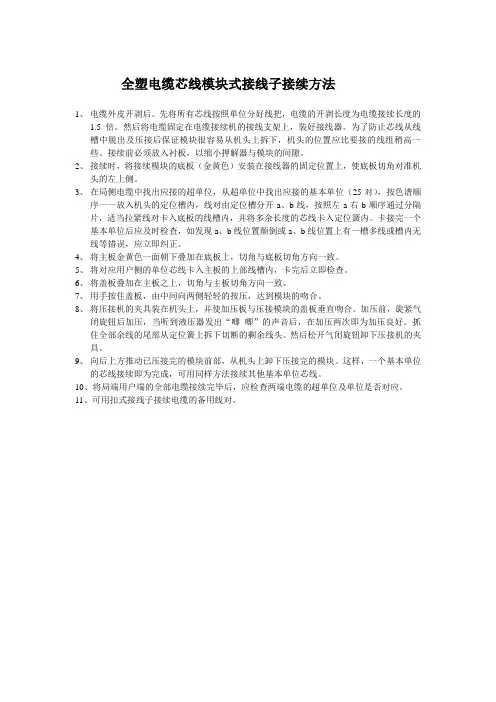

全塑电缆芯线模块式接线子接续方法1、电缆外皮开剥后。

先将所有芯线按照单位分好线把，电缆的开剥长度为电缆接续长度的1.5倍。

然后将电缆固定在电缆接续机的接线支架上，装好接线器。

为了防止芯线从线槽中脱出及压接后保证模块很容易从机头上拆下，机头的位置应比要接的线组稍高一些。

接续前必须放入衬板，以缩小押解器与模块的间隙。

2、接续时，将接续模块的底板（金黄色）安装在接线器的固定位置上，使底板切角对准机头的左上侧。

3、在局侧电缆中找出应接的超单位，从超单位中找出应接的基本单位（25对），按色谱顺序一一放入机头的定位槽内，线对由定位槽分开a、b线，按照左a右b顺序通过分隔片，适当拉紧线对卡入底板的线槽内，并将多余长度的芯线卡入定位簧内。

卡接完一个基本单位后应及时检查，如发现a、b线位置颠倒或a、b线位置上有一槽多线或槽内无线等错误，应立即纠正。

4、将主板金黄色一面朝下叠加在底板上，切角与底板切角方向一致。

5、将对应用户侧的单位芯线卡入主板的上部线槽内，卡完后立即检查。

6、将盖板叠加在主板之上，切角与主板切角方向一致。

7、用手按住盖板，由中间向两侧轻轻的按压，达到模块的吻合。

8、将压接机的夹具装在机头上，并使加压板与压接模块的盖板垂直吻合。

加压前，旋紧气闭旋钮后加压，当听到液压器发出“唧唧”的声音后，在加压两次即为加压良好。

抓住全部余线的尾部从定位簧上拆下切断的剩余线头。

然后松开气闭旋钮卸下压接机的夹具。

9、向后上方推动已压接完的模块前部，从机头上卸下压接完的模块。

这样，一个基本单位的芯线接续即为完成，可用同样方法接续其他基本单位芯线。

10、将局端用户端的全部电缆接续完毕后，应检查两端电缆的超单位及单位是否对应。

11、可用扣式接线子接续电缆的备用线对。

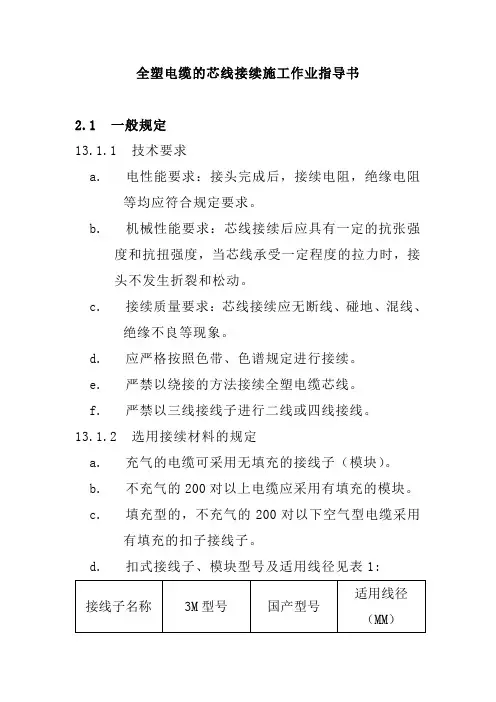

全塑电缆的芯线接续施工作业指导书2.1 一般规定13.1.1 技术要求a. 电性能要求：接头完成后，接续电阻，绝缘电阻等均应符合规定要求。

b. 机械性能要求：芯线接续后应具有一定的抗张强度和抗扭强度，当芯线承受一定程度的拉力时，接头不发生折裂和松动。

c. 接续质量要求：芯线接续应无断线、碰地、混线、绝缘不良等现象。

d. 应严格按照色带、色谱规定进行接续。

e. 严禁以绕接的方法接续全塑电缆芯线。

f. 严禁以三线接线子进行二线或四线接线。

13.1.2 选用接续材料的规定a. 充气的电缆可采用无填充的接线子（模块）。

b. 不充气的200对以上电缆应采用有填充的模块。

c. 填充型的，不充气的200对以下空气型电缆采用有填充的扣子接线子。

d. 扣式接线子、模块型号及适用线径见表1:接线子名称3M型号国产型号适用线径（MM）扣式二线接线子扣式三线接线子不中断复接线接线子直接模块防水型直接模块复接模块UYURUB4000D4000DWP4005DHJKT1HJKT3HJKT4HJM1HJM20.4－0.70.4－0.90.4－0.70.32－0.650.32－0.650.32－0.6513.1.3 故障线对的处理a. 通过合理配盘应减少出厂的故障线b. 经接续的接头，不应产生新的故障线。

c. 电缆的标称对数，经施工后应全部是好线。

d. 接头封合前发现的故障线应在故障点及时修复。

e. 接头封合后发现的故障线应在最扩短距离内用第三对及以后的备用线调换（第1－2对保留作气压遥测用）。

13.2 芯线接线13.2.1 芯线接续前的准备工作a. 核查工作，核查气压是否与放缆后的平气气压相当。

b. 拗正电缆，按照规定位置将电缆拗平拗正，管道电缆则需在搁架上固定。

c. 剖缆及扭正：电缆开口长度的规定参见表2。

电缆对数3000对时，模块需排列成三排，以适应热缩套管的容量。

剖缆时要注意持刀角度及敲击力度，防止伤及电缆包带，电缆切口部分在连接屏蔽线后，需以胶带包扎，防止护层切口处的铝护层缺口伤及芯线。

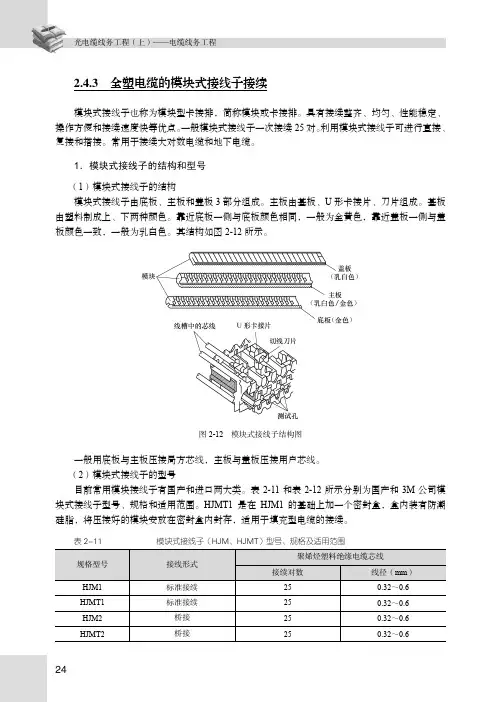

光电缆线务工程（上）—电缆线务工程242.4.3 全塑电缆的模块式接线子接续模块式接线子也称为模块型卡接排，简称模块或卡接排。

具有接续整齐、均匀、性能稳定、操作方便和接续速度快等优点。

一般模块式接线子一次接续25对。

利用模块式接线子可进行直接、复接和搭接。

常用于接续大对数电缆和地下电缆。

1．模块式接线子的结构和型号（1）模块式接线子的结构模块式接线子由底板、主板和盖板3部分组成。

主板由基板、U形卡接片、刀片组成。

基板由塑料制成上、下两种颜色。

靠近底板一侧与底板颜色相同，一般为金黄色，靠近盖板一侧与盖板颜色一致，一般为乳白色。

其结构如图2-12所示。

图2-12模块式接线子结构图一般用底板与主板压接局方芯线，主板与盖板压接用户芯线。

（2）模块式接线子的型号目前常用模块接线子有国产和进口两大类。

表2-11和表2-12所示分别为国产和3M公司模块式接线子型号、规格和适用范围。

HJMT1 是在HJM1的基础上加一个密封盒，盒内装有防潮硅脂，将压接好的模块安放在密封盒内封存，适用于填充型电缆的接续。

表2-11 模块式接线子（HJM、HJMT）型号、规格及适用范围规格型号接线形式聚烯烃塑料绝缘电缆芯线接续对数线径（mm）HJM1 标准接续25 0.32～0.6HJMT1 标准接续25 0.32～0.6HJM2 桥接25 0.32～0.6HJMT2 桥接25 0.32～0.6第2章 全塑电缆及其接续25表2-12 3M 公司卡接排型号及选用表 用途规格型号 类别 有无硅脂保护适用电缆线径（mm ） 备注标准型 超小型线径 最大绝缘外径一字型接续直接4000-B√0.32～0.7 1.17 4000-D √ 0.32～0.8 1.65 4000-DWP √ √ 0.32～0.8 1.65 4000-UWP √√ 0.4～0.8 1.65带4000D 防潮盒Y 字型接续桥接 4002-B √ 0.32～0.7 1.17 4005-D √ 0.32～0.8 1.65 T 字型接续搭接4008-B√0.32～0.7 1.17 4008-D √0.32～0.81.65● 3M 公司是世界著名通信器材生产商，你还知道哪些公司？课外查阅相关资料。

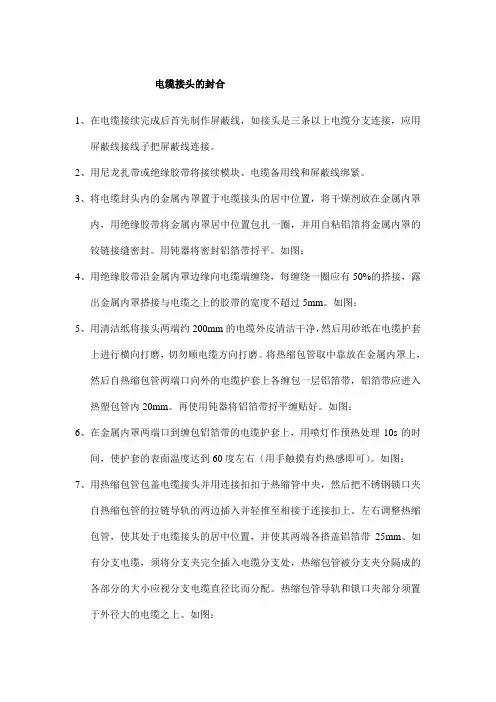

电缆接头的封合1、在电缆接续完成后首先制作屏蔽线，如接头是三条以上电缆分支连接，应用屏蔽线接线子把屏蔽线连接。

2、用尼龙扎带或绝缘胶带将接续模块、电缆备用线和屏蔽线绑紧。

3、将电缆封头内的金属内罩置于电缆接头的居中位置，将干燥剂放在金属内罩内，用绝缘胶带将金属内罩居中位置包扎一圈，并用自粘铝箔将金属内罩的铰链接缝密封。

用钝器将密封铝箔带捋平。

如图：4、用绝缘胶带沿金属内罩边缘向电缆端缠绕，每缠绕一圈应有50%的搭接，露出金属内罩搭接与电缆之上的胶带的宽度不超过5mm。

如图：5、用清洁纸将接头两端约200mm的电缆外皮清洁干净，然后用砂纸在电缆护套上进行横向打磨，切勿顺电缆方向打磨。

将热缩包管取中靠放在金属内罩上，然后自热缩包管两端口向外的电缆护套上各缠包一层铝箔带，铝箔带应进入热塑包管内20mm。

再使用钝器将铝箔带捋平缠贴好。

如图：6、在金属内罩两端口到缠包铝箔带的电缆护套上，用喷灯作预热处理10s的时间，使护套的表面温度达到60度左右（用手触摸有灼热感即可）。

如图：7、用热缩包管包盖电缆接头并用连接扣扣于热缩管中央，然后把不锈钢锁口夹自热缩包管的拉链导轨的两边插入并轻推至相接于连接扣上。

左右调整热缩包管，使其处于电缆接头的居中位置，并使其两端各搭盖铝箔带25mm。

如有分支电缆，须将分支夹完全插入电缆分支处，热缩包管被分支夹分隔成的各部分的大小应视分支电缆直径比而分配。

热缩包管导轨和锁口夹部分须置于外径大的电缆之上。

如图：8、加热：用汽油喷灯从热缩包管居中的位置开始加热，首先加热底部，持续地作环状加热至锁口夹处，当热缩包管表面的温度指示漆由绿色完全变为黑色后，再向热缩包管末端的方向环绕加热至温度指示漆由绿色变为黑色。

在热缩包管未冷却前用钝器轻轻敲击锁口夹使它的折弯处与金属内罩和电缆的交接面向吻合，无缝隙或脱落。

整个热缩包管加热收缩后，表面应圆整无折皱，温度指示漆完全变色，即认为热塑完好。

加热注意事项：1）、经常调整火焰，使火焰整体长度保持在300mm左右，黄色火焰保持在100mm左右。

全塑全色谱通信电缆扣式接线子接续步骤
一、实训目的
培养学生掌握大对数全塑电缆的接续
二、技术规范要点
1、导线色谱
①心线色谱
全塑谱线组合扭绞成25种不同色标的线对。

领示色（a线）排列顺序色谱为：白、红、黑、黄、紫；
循环色（b线）排列顺序色谱为：蓝、桔、绿、棕、灰。

每25对线为一个基本单位，线对序号及色谱如下表：
第一步：穿套管。

通常50对-20对电缆用RSY 30-15型管
第二步：开剥外皮。

同时开好屏蔽线接口，注意不要有毛刺，去掉塑料纸。

规定电缆开剥长度至少是接续长度的1.5倍。

第三步：扎接续把头。

按主色序与循环色，理出A\B线对。

第四步：芯线接续。

根据电缆标称芯径大小选择接线子（k1：0.4~0.7；K2：0.4~0.9）将对应AB芯线在扭绞点上扭3~4花（0.5芯径以上扭2~3花），留长3CM~5CM，要求各组接线
子距离均匀，压接牢实到位同时不能放错A\B线对。

第五步：连接屏蔽线。

一定要压牢实同时用粘胶带包好。

第六步：包玻璃纸和内衬套，套管居中在两头做标记，拿开套管在标记以内3CM处包锡纸，用工具将锡纸刮平，再将套管居中。

第七步：热封。

喷灯火力大小适中，封合到两头时用小火慢慢热熔，不要烧老，也不要有缝隙，至到有热熔胶溢出。

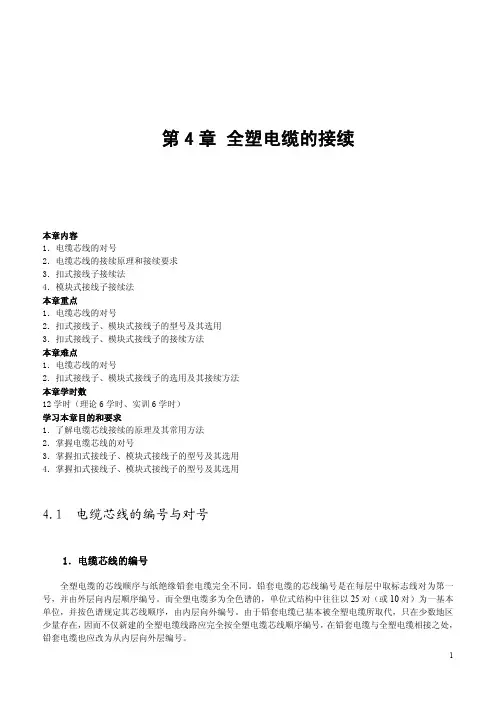

全塑电缆的接续3.5 全塑电缆的接续学习目的和要求：了解电缆芯线的编号、对号、接续原理及常用方法；掌握扣式接线子和模块式接线子的型号、选用、操作方法和步骤。

（1）全塑电缆芯线接续是全塑电缆敷设施工中的一个重要组成部分。

在质量上要求较高：必须接续可靠和长时期保持应有的性能，以保证通信畅通；要求施工有较高的效率、劳动强度低、操作简便、易于掌握；要求工料费少；适合架空、直埋或管道等各种使用场合。

（2）全塑电缆芯线接续技术主要采用接线子压接法：如美国（3M公司）生产的扣式接线子与模块式接线子的接线法；英国（BICC公司、EGERTON公司）生产的套管式（B型）与槽式（6号）接线子接线法；日本生产使用的销钉式接线子接线法等。

我国全塑电缆芯线的接续方法主要采用扣式接线子和模块式接线子接续法。

扭接法工序多、费工时、要求有技术熟练的工人操作、且接续不牢靠，已被接线子接续法取代。

3.5.1电缆芯线的编号与对号电缆芯线的编号与对号是保证电缆芯线接续质量的一项重要工作。

1．电缆芯线的编号全色谱电缆芯线顺序是由中心层起向外层顺序编号的。

一般规定A端线号是面向电缆按顺时针方向进行编号；而B端线号则按反时针方向进行编号。

全塑全色谱电缆的线序使用原则为“由远到近，从小到大”。

2. 电缆芯线的对号电缆芯线对号的目的，主要是核对和辨认一段全塑电缆的芯线序号，防止造成错接的一种手段。

对号时一般以靠近电话局或交接箱的一端为准，用放音对号器与另一端对号，使两端线序一致。

3．全塑电缆常用接续方法3.5.2 全塑电缆芯线压接接续的原理和要求1.全塑电缆芯线压接接续的原理导线连接后其电阻值决定于导体材料的电阻、两接触面间的接触电阻和因污染或氧化而产生的薄膜电阻。

因而芯线的接续除了要考虑增大和保持接触面间的压力外，还要做到两点：（1）要除去或刺穿任何存在于导线表面上的不导电薄膜。

（2）让这些接触面上没有或不产生新的氧化膜，这就需要有足够牢固的气密接触面。

实验八全塑电缆接头热缩套管封合方法（一）实验目的掌握热缩套管的封合操作方法及标准要求（二）实验要求热缩套管的型号、选用及其封合操作，正确使用喷灯。

(三)实验工具器材电工刀、剪刀、小铁锤、皮锤、钢卷尺、记号笔、热缩套管及配套材料、喷灯、全塑电缆HYAT-100×2×0.4（100对电缆）、汽油、手套2副、圆木棍。

（四）准备内容1.全塑电缆接续套管及其安装的技术要求：全塑电缆线路的外界环境复杂、多变，外界影响因素较多。

既要考虑经常性因素，如夏季烈日照射、严冬的低温和冰凌、风雨和气温变化、以及潮气水份带来的影响；又要考虑突发现象如雷电、台风、地震的影响和电力烧伤、直流管线的泄漏腐蚀等影响。

根据电缆线路的维护经验，电缆线路的故障大部分发生在电缆接头封合处，因此选用合适的封合材料和方式正确进行全塑电缆接头封合对设计、施工和维护工作具有极其重要的意义。

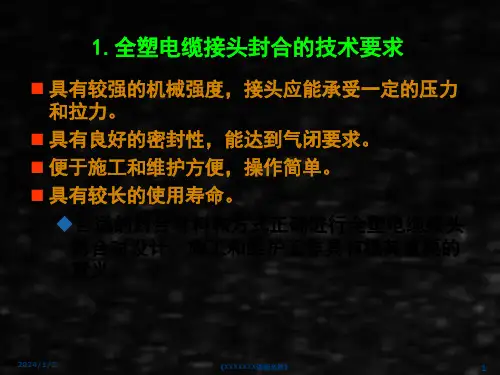

2.全塑电缆接头封合的技术要求（1）具有较强的机械强度，接头应能承受一定的压力和拉力。

（2）具有良好的密封性，能达到气闭要求。

（3）便于施工和维护方便，操作简单。

（4）具有较长的使用寿命。

3.缩套管的选型根据电缆外径、接头开长、接头外径、电缆保气要求，选择进口、国产产品。

部分国产、进口热缩套管的规格分别见下表。

4.热缩套管组件国产热缩套管RSB热缩套管组件如下图。

（五）实验内容、方法与步骤1.电缆芯线接续完毕后，在电缆两端口处，安装专用屏蔽线。

2.对已接续芯线进行包扎。

3.在电缆接续部位，安装金属内衬套管，并把纵剖面拼缝用铝箔条，或用PVC胶带粘接固定.4.把内衬管的两端全部用PVC胶带进行缠包.5.用清洁剂清洁内衬管的两端电缆外护套，长度为200MM.6.再用砂布条打磨电缆清洁部位.7.在热缩套管两侧向内侧20毫米处的电缆护套划上标记.8.把隔热铝箔贴缠在电缆所划的标记外部。
