逆变焊机安全技术操作规程

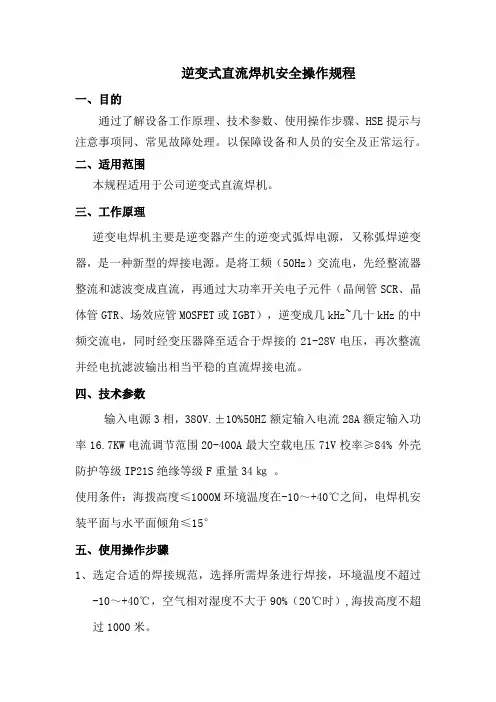

逆变式直流焊机安全操作规程

一、目的

通过了解设备工作原理、技术参数、使用操作步骤、HSE提示与注意事项同、常见故障处理。以保障设备和人员的安全及正常运行。

二、适用范围

本规程适用于公司逆变式直流焊机。

三、工作原理

逆变电焊机主要是逆变器产生的逆变式弧焊电源，又称弧焊逆变器，是一种新型的焊接电源。是将工频（50Hz）交流电，先经整流器整流和滤波变成直流，再通过大功率开关电子元件（晶闸管SCR、晶体管GTR、场效应管MOSFET或IGBT），逆变成几kHz~几十kHz的中频交流电，同时经变压器降至适合于焊接的21-28V电压，再次整流并经电抗滤波输出相当平稳的直流焊接电流。

四、技术参数

输入电源3相，380V.±10%50HZ额定输入电流28A额定输入功率16.7KW电流调节范围20-400A最大空载电压71V校率≥84% 外壳防护等级IP21S绝缘等级F重量34㎏ 。

使用条件：海拨高度≤1000M环境温度在-10～+40℃之间，电焊机安装平面与水平面倾角≤15°

五、使用操作步骤

1、选定合适的焊接规范，选择所需焊条进行焊接，环境温度不超过-10～+40℃，空气相对湿度不大于90%（20℃时）,海拔高度不超过1000米。 2、调节所需要的焊接电流等参数值。即输入电源380V±10%三相，50HZ,额定输入电流（A） 27，额定输入功率（KVA）17.6，焊接电流调节范围（A）20～400,最大空载电压（V）85,效率（%）≥80。

3、检查所有开关和旋钮应在所需位置。

4、合上配电板上开关。

5、合上焊机电源开关 ，此时即可开始焊接操作。

6、将焊条轻触工件，再稍提起焊条，使产生电弧，注意输出电流是否为设定值。

7、当焊接结束时，只要提起焊条，电弧将自动终止。

8、焊接操作结束后，关上焊机及配电箱上电源开关。

9、当要进行氩弧时，请在面板上选择“氩弧焊”，此时工件接焊机输出正级，焊枪接焊机输出负极，另外须再接上氩气才能进行焊接操作。

第 1 页 共 7 页 逆变焊机安全技术操作规程范文

逆变焊机是一种重要的钣金焊接设备，其高频逆变技术能够有效提高焊接效率和焊接质量。然而，由于其高频电压和高电流的特性，逆变焊机的操作过程存在潜在的安全风险。为了确保操作人员的人身安全和设备的正常运行，制定一套严格的逆变焊机安全技术操作规程至关重要。

一、操作人员的要求和责任：

1. 操作人员应接受专业培训，熟悉逆变焊机的工作原理、操作方法和安全规程，具备一定的焊接技能和电气知识。

2. 操作人员应穿戴符合安全要求的劳保用品，包括绝缘手套、防护眼镜、防火服装等，在工作过程中保持清醒状态和注意力集中。

3. 操作人员应了解并遵守电气安全规范，确保电源接地可靠，禁止使用损坏的电源线和插座，防止漏电和短路等事故发生。

4. 操作人员要保持焊机周围的工作环境整洁有序，清除杂物和易燃物品，确保焊机通风良好，防止过热引发火灾等意外情况。

二、逆变焊机的安全操作规程：

1. 开机前的准备工作：

a) 检查焊机的运行状态，查看电源和控制面板的显示是否正常，确认焊机内部电缆连接是否牢固。

b) 检查焊接电极的状态，确保电极的连接良好和表面干净，防止电极过热或产生氧化物影响焊接效果。

c) 检查工件的加工质量和准备工作是否符合要求，确保焊接过程的稳定性和焊缝的质量。

2. 开机和关闭机的操作： 第 2 页 共 7 页 a) 操作人员应轻触开关按钮，确保逆变焊机的启动和停止过程平稳，避免产生电弧和电击现象。

b) 在使用逆变焊机时，操作人员应随时注意进风口和出风口的状态，确保通风良好，防止过热引发火灾等安全事故。

3. 焊接过程的操作：

a) 操作人员应保持正确的焊接姿势，保护好手指和身体的安全，避免被电弧和高温烫伤。

b) 在焊接过程中，应注意电焊电流的大小和稳定性，避免电流过大引起设备损坏和焊接不良。

c) 操作人员应及时清理焊渣和熔滴，防止堵塞焊机导电部件和影响焊接效果。

第 1 页 共 6 页 逆变焊机安全技术操作规程

逆变焊机是一种常用的电焊设备，具有高效、精准的焊接特性。然而，由于其高功率和高电压的特点，逆变焊机的操作必须遵守一定的安全规范，以防止意外事故的发生。下面是逆变焊机的安全技术操作规程。

1. 操作前的准备

a. 确保工作环境符合安全要求，工作区域保持整洁、干燥，并远离易燃物品。

b. 检查逆变焊机的电源线、电缆、插头等是否完好无损，没有裸露的导线。

c. 确保逆变焊机处于停机状态，关闭电源开关，并拔掉插头。

2. 焊接区域的安全

a. 划定焊接区域，使用防护挡板或者屏幕将焊接区域与非焊接区域隔离开，以防止射飞的火花伤人或引燃可燃物。

b. 确保焊接区域通风良好，避免有害气体积聚或者爆炸。

3. 穿戴个人防护设备

a. 全程穿戴防护服，防护服应选用阻燃材料制成。

b. 戴上防护手套、防护面罩和保护眼镜，以预防火花飞溅或者紫外线辐射的伤害。

c. 穿戴耐穿刺、绝缘的安全鞋，保护双脚不受外力伤害。

4. 逆变焊机的正确操作

a. 在操作逆变焊机之前，确保已经阅读了产品的使用说明书，并熟悉了焊接工艺和参数。 第 2 页 共 6 页 b. 使用逆变焊机前，检查焊接电极和工作接地线是否接触良好，以确保电流正常输出。

c. 在操作逆变焊机时，严禁擅自拆解设备或进行修理，避免触电或电击。

5. 紧急停机与事故应急处理

a. 在发生意外情况或者紧急情况时，立即关闭逆变焊机的电源开关，并拨打急救电话。

b. 若发生火灾，使用灭火器等灭火设备进行灭火，并迅速将逆变焊机断电，防止电流导致火势蔓延。

6. 储存和维护逆变焊机

a. 根据设备的要求，定期对逆变焊机进行检查和维护，保证设备的正常运行。

b. 将逆变焊机安全存放于干燥、通风的地方，并远离易燃和腐蚀性物质。

c. 防止儿童接触逆变焊机，确保设备在未被授权人员操作的情况下不被启动。

逆变焊机作为一种强电设备，其操作必须要严格按照安全规范进行，以保证人身安全和设备的正常运行。以上是逆变焊机安全技术操作规程，希望能对使用逆变焊机的人员有所帮助。记住，安全第一，预防事故才是最重要的！

( 操作规程 )

单 位：_________________________

姓 名：_________________________

日 期：_________________________

精品文档 / Word文档 / 文字可改 逆变焊机安全技术操作规程(通用版)

Safety operating procedures refer to documents describing all aspects of work steps and

operating procedures that comply with production safety laws and regulations. 实用文本 | DOCUMENT TEMPLATE

机械加工

第 2 页 逆变焊机安全技术操作规程(通用版)

一、使用前认真检查电源接线是否符合焊机名牌规定，应有单独的开关控制，接地线是否良好，符合要求。

二、焊机上空气开关应置于送电位置，正常焊接过程中，禁止拉动，只有在停止工作时操作开关。

三、快速接头必须旋紧，发现接触不好，应及时更换，二次线选用50平方毫米以上的铜芯焊接电缆。

四、焊机送电后，检查风扇是否正常运转，仪表指示是否正常，机内声音是否正常，无误后可投入工作。

五、通过调整分档开关和微调电位器，可获得合适的焊接电流，焊接过程中，禁止转换分档开关，停止焊接后允许转换。

六、焊机空气开关跳闸时，允许重合一次，不允许反复强送合闸，排除故障后方可送电。 备注：安全操作规程表达的是根据物料性质、工艺流程、利用设备或工具进行生产工作时，就如何使用和材料准备，环境安全，质量保证等方面的工作步骤进行描述的文件和符合安全生产法律法规的操作程序。 实用文本 | DOCUMENT TEMPLATE

机械加工

第 3 页 七、焊机出现异常声音和异味时，应立即切断电源查找原因，非维修人员严禁私自打开、拆卸。
