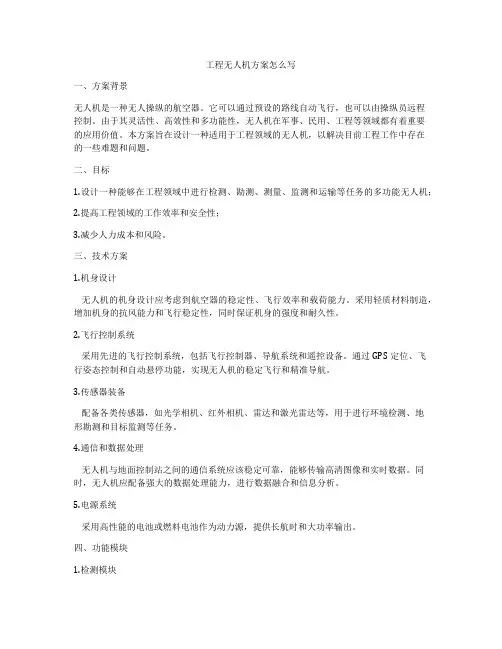

工程无人机方案怎么写一、方案背景无人机是一种无人操纵的航空器。
它可以通过预设的路线自动飞行,也可以由操纵员远程控制。
由于其灵活性、高效性和多功能性,无人机在军事、民用、工程等领域都有着重要的应用价值。
本方案旨在设计一种适用于工程领域的无人机,以解决目前工程工作中存在的一些难题和问题。
二、目标1.设计一种能够在工程领域中进行检测、勘测、测量、监测和运输等任务的多功能无人机;2.提高工程领域的工作效率和安全性;3.减少人力成本和风险。
三、技术方案1.机身设计无人机的机身设计应考虑到航空器的稳定性、飞行效率和载荷能力。
采用轻质材料制造,增加机身的抗风能力和飞行稳定性,同时保证机身的强度和耐久性。
2.飞行控制系统采用先进的飞行控制系统,包括飞行控制器、导航系统和遥控设备。
通过GPS定位、飞行姿态控制和自动悬停功能,实现无人机的稳定飞行和精准导航。
3.传感器装备配备各类传感器,如光学相机、红外相机、雷达和激光雷达等,用于进行环境检测、地形勘测和目标监测等任务。
4.通信和数据处理无人机与地面控制站之间的通信系统应该稳定可靠,能够传输高清图像和实时数据。
同时,无人机应配备强大的数据处理能力,进行数据融合和信息分析。
5.电源系统采用高性能的电池或燃料电池作为动力源,提供长航时和大功率输出。
四、功能模块1.检测模块通过光学相机、红外相机和雷达等传感器,进行环境污染、建筑安全、设备故障等方面的检测和监测,及时发现问题并提供数据支持。
2.测量模块结合激光雷达和GPS定位技术,实现地形勘测、地貌调查和工程测量,为工程设计和规划提供精准的地理信息数据。
3.运输模块配备运输装置,能够承载一定负载进行货物运输,如工程设备、材料和样品等。
4.智能操作通过自主导航和智能算法,实现无人机的自主飞行和任务执行。
同时,可以通过遥控设备进行远程操控和指令下达。
五、应用场景1.工程监测无人机可以在工程施工现场进行安全监测和质量检查,减少人工巡查成本和风险。
无人机的制作方法无人机的制作方法无人机,是无人驾驶的飞行器,通过远程控制和自主制导系统进行飞行任务。
无人机的制作方法可以分为以下几个步骤:选型、设计、制造和组装。
首先,选型是无人机制作的第一步。
根据无人机的用途和需求,选择适合的型号和规格。
市场上有各种各样的无人机供选择,可以是多轴飞行器、固定翼飞行器或者垂直起降飞行器。
除了型号和规格,还需要考虑无人机的载重能力、飞行距离、续航时间和飞行稳定性等因素。
接下来是设计阶段。
根据选定的无人机型号,制定无人机的详细参数和结构设计。
设计无人机需要考虑到飞行器的稳定性、操控性、载重和耐用度等因素。
在这个阶段,还需要确定无人机的外观设计和材料选择。
然后是制造过程。
根据设计图纸和参数,开始无人机的制造。
首先是制作机身。
机身通常由碳纤维、玻璃纤维或铝合金等轻质材料制成,以提供强度和稳定性。
接下来是安装无人机的动力系统和控制系统。
动力系统包括电机、电子调速器、螺旋桨和电池等。
控制系统则包括飞行控制器、遥控器和传感器等。
同时,还需安装相机和图像传输设备等。
最后是组装阶段。
将制造好的无人机各个部件进行组装。
首先要连接机身和机翼,然后安装好摄像头和其他传感器。
接下来是连接飞控器和电机,通过调节电子调速器,使无人机能够稳定起飞和降落。
最后,还需完成对无人机的调试和测试,确保它能够正常运行和完成任务。
无人机的制作过程需要一定的专业知识和技术,因此初学者需要在制作无人机之前学习相关的理论知识,并寻求专业人士的指导。
此外,无人机的制作也需要遵循相应的法规和安全规范,以确保无人机的安全性和合法性。
总而言之,无人机的制作方法包括选型、设计、制造和组装几个步骤。
制作无人机需要根据需求选定适合的型号和规格,然后进行详细的设计和参数制定,接着进行制造和组装各个部件,并最后完成无人机的调试和测试。
无人机的制作需要相应的专业知识和技术,并要遵循相关的法规和安全规范。
希望这些步骤可以帮助对无人机制作感兴趣的人了解并开始自己的创作。
一、项目背景随着科技的飞速发展,无人机技术在我国得到了广泛应用,无人机在农业、交通、环保、测绘等多个领域展现出巨大的潜力。
为提高无人机操作技能,培养无人机应用人才,特制定本无人机实践方案。
二、项目目标1. 培养学生无人机操作技能,提高无人机应用水平;2. 提升学生对无人机技术的了解,激发学生对无人机技术的兴趣;3. 培养学生的团队协作能力,提高学生解决实际问题的能力;4. 促进无人机技术在各领域的应用,推动无人机产业的发展。
三、实践内容1. 无人机基础知识学习(1)无人机发展历程(2)无人机分类及特点(3)无人机飞行原理及控制方法(4)无人机应用领域2. 无人机飞行操作训练(1)无人机组装与调试(2)无人机地面站操作(3)无人机空中飞行操作(4)无人机避障与悬停训练3. 无人机任务规划与执行(1)无人机航拍任务规划(2)无人机测绘任务规划(3)无人机应急任务规划(4)无人机任务执行与数据采集4. 无人机故障排除与维护(1)无人机常见故障分析(2)无人机故障排除方法(3)无人机日常维护保养四、实践步骤1. 准备阶段(1)组建实践团队,明确团队成员职责;(2)采购无人机及相关设备;(3)制定实践计划,明确实践时间、地点、内容等。
2. 学习阶段(1)学习无人机基础知识;(2)进行无人机飞行操作训练;(3)了解无人机任务规划与执行方法。
3. 实践阶段(1)根据实践计划,进行无人机任务规划;(2)执行无人机任务,采集数据;(3)对采集到的数据进行整理与分析。
4. 总结阶段(1)对实践过程进行总结,找出不足之处;(2)撰写实践报告,总结实践成果;(3)分享实践经验,提高团队成员能力。
五、实践评价1. 无人机操作技能评价(1)无人机组装与调试能力;(2)无人机地面站操作能力;(3)无人机空中飞行操作能力;(4)无人机避障与悬停能力。
2. 无人机任务规划与执行评价(1)无人机任务规划合理性;(2)无人机任务执行效果;(3)无人机数据采集与分析能力。

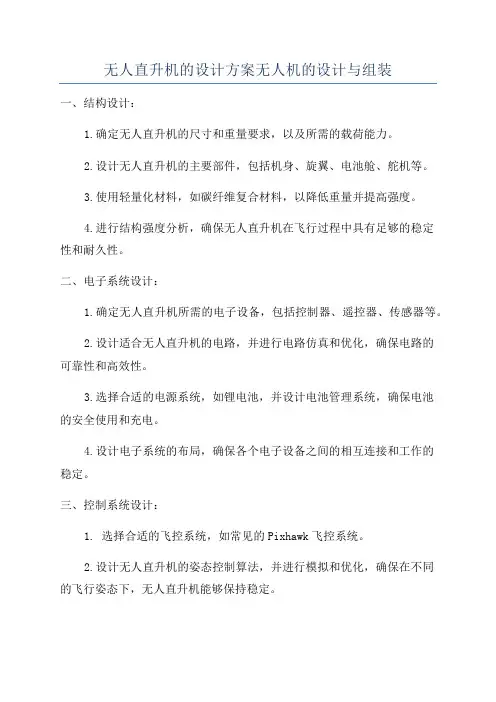

无人直升机的设计方案无人机的设计与组装一、结构设计:1.确定无人直升机的尺寸和重量要求,以及所需的载荷能力。
2.设计无人直升机的主要部件,包括机身、旋翼、电池舱、舵机等。
3.使用轻量化材料,如碳纤维复合材料,以降低重量并提高强度。
4.进行结构强度分析,确保无人直升机在飞行过程中具有足够的稳定性和耐久性。
二、电子系统设计:1.确定无人直升机所需的电子设备,包括控制器、遥控器、传感器等。
2.设计适合无人直升机的电路,并进行电路仿真和优化,确保电路的可靠性和高效性。
3.选择合适的电源系统,如锂电池,并设计电池管理系统,确保电池的安全使用和充电。
4.设计电子系统的布局,确保各个电子设备之间的相互连接和工作的稳定。
三、控制系统设计:1. 选择合适的飞控系统,如常见的Pixhawk飞控系统。
2.设计无人直升机的姿态控制算法,并进行模拟和优化,确保在不同的飞行姿态下,无人直升机能够保持稳定。
3.设计遥控器和无人直升机之间的通信协议,确保遥控器能够准确地控制无人直升机的飞行。
四、组装步骤:1.根据结构设计,将无人直升机的各个部件组装在一起。
确保零部件之间的连接紧固,以防止在飞行过程中出现松动。
2.将电子设备和传感器等安装在无人直升机上,确保各个设备之间的连接正确无误。
3.进行电子系统的调试和校准,确保无人直升机各个电子设备的工作正常,传感器的数据准确。
4.进行姿态控制系统的调试,确保无人直升机在飞行过程中能够保持稳定。
5.进行无人直升机的地面测试,确保无人直升机在飞行前具有良好的性能和安全性。
总结:。
无人直升机设计方案
前言
—个简单的无人直升机被称为非线性控制技术的测试平台。
无人机直升机包括:1、先进的无线电遥控作为一项基本载体;2、一个简单的航空电子系统;3、地面支持系统。
航空电子系统包括一个小型的PC-104电脑系统和微机电系统(微机电系统)导航和惯性测量装置作为主要测量感应组件。
一对全双工收发器是用来给直升机和地面之间提供无线通信。
地面接收器和一个在地面的计算机系统形成一个支撑体系。
无人直升机是用来实现自动飞行的控制系统。
一、引言
在过去几年里学术界无人飞行器(UAV)引起了极大的兴趣。
它可以服务于许多应用平台和纯学术研究。
作为一个有机动性和多功能性的学科,无人驾驶飞行器具有潜在军事以及在民用领域的科学意义。
许多世界各地的研究小组选择了无人机直升机作为学科研究方向,探索和测试先进的控制技术。
多样的方法如近似线性,神经网络和学习控制,已用于设计无人直升机的飞行控制规律。
提高自动着陆,悬停和自动飞行的性能。
我们的动机是为了发展一个无人直升机,作为一个试验平台验证我们提出非线性控制系统。
一个典型的无人机飞行器应包括以下基本组成部分:
1)有引擎的飞行器以完成一些基本的飞行功能
2)一个简单的航空电子系统实现自动飞行的控制系统。
这种系统应包
括:
a)一个机载计算机系统,以收集数据,以执行飞行控制,以及完成与地面系统的通信;
b)必要的传感器来测量和控制信号用于驱动执行机构;
c)通信系统,以提供无线通信,其中包含两个全双工收发器,一个是机载另一个是在地面上;
d)一个机载电源系统;
e)自动飞行控制系统。
3)地面支持系统,包括:a)一个全双工收发器提供飞机无线通信; b)计算机系统,以预先安排飞行路线,并收集飞行数据。
据悉,该无人机飞行上面列出的组件是比较简单的一种。
集成的无人驾驶直升机只是用于学术研究。
军用或商用无人机更为复杂。
在了解无人飞行器的基础上,我们设计并组装一个简单的原型无人直升机。
先进的无线电遥控玩具直升机被选择作为基本飞行器。
一个简单的航空电子系统的设计。
这种微型PC- 104将被用于机载计算机系统和微机电系统的导航,惯性测量组件被选择作为一个主要的航空电子传感装置。
一对全双工收发器将用于提供和地面计算机系统的实时通信。
这样一个简单的无人直升机有足够的能力执行飞行速度为20米/秒的飞行任务。
本文的内容如下:在下一节中,我们提出了一个简单的无人直升机设计,简单的航空电子系统的部件将在第三节介绍,装配无人直升机将在第四节提到。
最后,第五节我们得出一些结论。
二.无人直升机的设计
在这一节,我们介绍了支持系统组成部分的详细无人机直升机,其中包括基本直升机,简单航空电子系统和支持系统。
A.基本直升机
先进的无线电遥控(RC)直升机(猛禽90),如图1,被评为基本飞机。
这样的选择是重要的是适合我们的需要,因为它更可轻松升级为自动无人机直升机是一个具有完整试验的系统,传感器和必要的通信的调制解调器,它的飞行可以利用控制法律的实施。
更重要的是,我们更便宜的升级遥控直升机比购买了一套完整的商业无人机直升机系统更便宜。
这猛禽90遥控直升机是一种高品质的玩具直升机。
在爱好产业,这些远程控制完全是手动的。
它有稳定的悬停,飞行敏捷和温顺的处理。
它是理想的服务作为一个基本的无人机。
该猛禽90直升机的尺寸列于表一,它是微型大小。
