1.2 汽油机电控系统工作原理分析

电控汽油喷射系统原理电控汽油喷射系统是一种先进的燃油供给系统，它通过计算机控制的方式将汽油喷射到发动机的气缸中，以实现燃油的高效燃烧，提高发动机的性能和燃油利用率。

该系统由以下几个主要组件组成：电控单元（ECU）、传感器、燃油泵、喷油嘴和气缸。

首先是电控单元（ECU），它是整个系统的核心控制部件。

ECU通过接收来自各种传感器的信号，包括氧气传感器、空气流量传感器和发动机转速传感器等，来监测发动机的工作状态和环境条件。

ECU还包含了一套程序，根据接收到的信号计算出最佳的燃油喷射量和时机，并控制喷油嘴的开合。

传感器的作用是收集各种数据并传输给ECU。

氧气传感器能够检测发动机排气中的氧气含量，从而确定燃油的调整量。

空气流量传感器能够测量进入发动机的空气量，使ECU能够根据空燃比进行燃油供应的调节。

发动机转速传感器可以检测发动机的转速，ECU根据转速的变化来调整喷油量和喷油时机。

燃油泵的作用是将汽油从燃油箱中抽取出来，并提供足够的压力供给喷油嘴。

燃油泵通常由电机驱动，可以根据ECU的指令来调整输出的燃油压力，以满足发动机的需求。

喷油嘴是将燃油喷射到气缸中的装置。

它由一个电磁阀和喷嘴组成，电磁阀由ECU控制其开合。

当ECU接收到相应信号时，电磁阀打开，燃油被喷雾到气缸中，形成可燃的混合气。

ECU 会根据工况的变化来调整喷油嘴的开合时间和喷油量，以保证燃烧效果的最佳化。

总体而言，电控汽油喷射系统通过精确的计算和控制，能够提供适量且正确时机的燃油喷射，以确保发动机的高效工作。

这种系统相对于传统的化油器系统，在燃油供给和燃烧控制方面有着更高的精度和灵活性，能够提供更好的动力性能和燃油经济性。

汽油机电控燃油喷射系统的工作原理汽油机电控燃油喷射系统是现代汽车引擎中的核心部件之一，它通过精确控制燃油的喷射量和喷射时间，实现了对燃烧过程的精准控制，提高了燃油的利用效率和动力输出，同时也降低了废气排放。

本文将从汽油机电控燃油喷射系统的组成部分、工作原理和优势等方面进行详细介绍。

一、汽油机电控燃油喷射系统的组成部分汽油机电控燃油喷射系统由以下几个主要部分组成：1. 燃油泵：燃油泵负责将油箱中的汽油通过隔膜或者电机的作用将汽油送至喷嘴内，保持一定的压力。

一般来说，常见的有机械泵和电子喷油泵两种形式。

2. 压力调节器：压力调节器用于调节燃油系统的压力，在保持正常工作压力范围内调整供油量。

3. 进气歧管：进气歧管是连接进气阀和缸体的通道，负责将空气和滤清空气均匀地分配到各个气缸中。

4. 进气管：进气管是指将外部空气引入汽车引擎内部的管道系统，通常包括进气阀门、节气门等部件。

5. 喷油嘴：喷油嘴是汽油机电控燃油喷射系统中的核心部件，它负责将调节好的燃油喷射到缸内，实现精准喷油。

6. 电子控制单元（ECU）：电子控制单元是汽油机电控燃油喷射系统的大脑，它接收来自各个传感器的信号，然后根据这些数据计算出最佳的喷油量和喷油时机，并控制喷油嘴的喷油时机和持续时间。

二、汽油机电控燃油喷射系统的工作原理汽油机电控燃油喷射系统的工作原理主要包括以下几个方面：1. 数据采集和处理系统中的各种传感器会采集到各种关于引擎工作状态的数据，如进气量、节气门开度、发动机转速、冷却水温度、空气温度等。

这些数据将传递给电子控制单元（ECU），由ECU 进行处理和分析，最终得出适合当前工况的喷油策略。

2. 喷油量控制根据接收到的数据，ECU会计算出当前所需的喷油量，然后控制喷油嘴进行相应的喷油。

在一般情况下，系统会根据不同的工况，比如怠速、低速、中速、高速等，对喷油量进行不同程度的调整，以保证最佳的燃烧效率和动力输出。

3. 喷油时机控制除了喷油量之外，喷油时机也是影响引擎燃烧效率和动力输出的另一个重要因素。

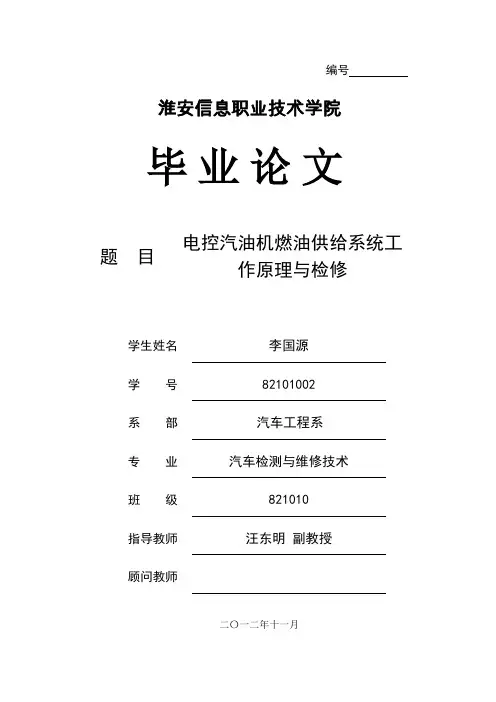

编号淮安信息职业技术学院毕业论文题目电控汽油机燃油供给系统工作原理与检修学生姓名李国源学号********系部汽车工程系专业汽车检测与维修技术班级821010指导教师汪东明副教授顾问教师二〇一二年十一月摘要摘要随着汽车数量的日益增多，这个20世纪最为重大的发明之一，其在社会经济发展中扮演了重要的角色。

汽车废气排放物与燃油消耗量的不断上升困扰着人们，迫使人们去寻找一种能使汽车排放净化，节约燃料的新技术装置去取代已有几十年历史的化油器，汽车喷射技术的发明和应用，使人们这一理想得以实现。

电控燃油的精确控制给我们带来了方便，汽车的发展离不开电子控制。

电控燃油供给系统以其体积小、成本低、可靠性高等优点，在汽车电子控制中得到越来越广泛的应用。

然而，由于汽车控制的电子化，给汽车的诊断维修工作带来很大的困难。

本文简单概述了电控汽油机燃油供给系统的组成、工作原理和系统一般故障的检测与维修的方法。

最后结合实例分析桑塔纳3000、伊兰特、雅阁、迈腾、帕萨特故障诊断方法与检修工艺。

关键词：电控汽油机；燃油供给；工作原理；诊断；检修目录目录摘要 (I)目录 (II)第一章电控汽油机燃油喷射系统的发展 (1)1.1电控汽油机燃油喷射系统的生产与发展 (1)1.2电控汽油机燃油喷射系统的优缺点 (2)1.3电控汽油机燃油喷射系统的组成与工作原理 (3)1.4电控燃油喷射系统新技术 (4)第二章电控汽油机燃油供给系统的基本组成与工作原理 (6)2.1电控燃油供给系统的基本组成 (6)2.2电控汽油机燃油供给系统的工作原理 (6)2.3电控汽油机燃油供给系统主要部件组成与工作原理 (7)第三章电控燃油供给系统的检测与维修 (16)3.1燃油供给系统的检修注意事项 (16)3.2燃油供给系统工作性能检测的方法 (16)3.3燃油供给系统故障诊断 (18)第四章典型故障案例分析 (22)4.1桑塔纳3000型汽车发动机无法启动 (22)4.2伊兰特在行驶中动力不足 (24)4.3本田雅阁启动不着车 (26)4.4一汽-大众迈腾1.8TSI轿车发动机怠速抖动，而后启动不着火 (27)4.5帕萨特B5燃油箱内有异故障 (28)第五章总结与展望 (29)5.1总结 (29)5.2展望 (29)致谢 (31)参考文献 (32)第一章电控汽油机燃油喷射系统的发展第一章电控汽油机燃油喷射系统的发展1.1电控汽油机燃油喷射系统的生产与发展“电喷车”一词现在大家已经耳熟能详，从化油器到汽油喷射，当中经历的研发曲折，俨如汽车技术发展的艰辛缩影。

电控汽油喷射系统的控制原理电控汽油喷射系统是现代汽车发动机的一种关键技术，它通过控制喷油量和喷油时机，实现对发动机燃油供给的精确控制，从而提高燃油的利用率和发动机的性能。

其控制原理主要包括传感器检测、控制单元计算和执行器执行三个环节。

电控汽油喷射系统通过多个传感器对发动机的工作状态进行实时监测和检测。

其中最关键的是氧气传感器，它可以测量发动机排气中的氧气含量，从而判断燃烧的贫油或富油状态。

此外，还包括进气温度传感器、节气门位置传感器、曲轴位置传感器等，这些传感器可以提供给控制单元关于发动机工作状态的准确数据。

控制单元是电控汽油喷射系统的核心部件，它根据传感器提供的数据进行计算和判断，并控制喷油量和喷油时机。

控制单元内部包含一个微处理器和一个存储器，存储着各种工况下发动机的燃油供给策略。

当传感器检测到发动机工作状态发生变化时，控制单元会根据预设的燃油供给策略进行计算，并输出控制信号给喷油器。

执行器是控制单元输出信号的接收端，它会根据控制信号的要求，精确地控制喷油器的工作。

喷油器是将燃油喷射到气缸内的关键部件，它的工作原理是通过控制喷油嘴的喷孔大小和喷油压力，实现燃油的雾化和分散。

当控制单元输出的控制信号到达喷油器时，喷油器会根据信号的要求，以适当的喷油量和喷油时机，将燃油喷射到气缸内，从而完成燃烧过程。

总结起来，电控汽油喷射系统的控制原理主要包括传感器检测、控制单元计算和执行器执行三个环节。

通过多个传感器对发动机的工作状态进行实时监测和检测，控制单元根据传感器提供的数据进行计算和判断，输出控制信号给喷油器，喷油器根据控制信号的要求，精确地控制喷油量和喷油时机。

这种精确控制燃油供给的方法，不仅提高了燃油的利用率，减少了尾气排放，还可以提高发动机的功率和响应性能，从而提升整个汽车的性能和驾驶体验。

汽油机电控燃油喷射系统的工作原理
工作原理如下：
1.燃油供给：燃油泵将汽油从燃油箱中抽取并送至燃油喷嘴。

电喷控
制器通过传感器来感知发动机的工作状态和负荷情况，从而精确计算出发
动机需要的燃油量，并发送给燃油泵控制装置以实现燃油的供给控制。

2.燃油喷射：燃油喷嘴根据电喷控制器的指令，将精确计算出的燃油
量按照合适的喷射时机通过喷油嘴喉喷射到发动机的进气道内。

喷射时机
的控制精确到喷油的角度和喷油的时刻，对不同工况下的发动机有不同的
喷油策略。

3.燃油混合：喷射的燃油在进气道内与空气混合形成可燃混合气，在
汽缸内进行燃烧以释放能量。

通过精确控制燃油的喷射量和喷射时机，汽油机电控燃油喷射系统具
有以下几个优势：
1.提高燃烧效率：电喷系统能够精确控制喷油量，使燃油与空气混合
更加均匀，燃烧更完全，从而提高燃烧效率，减少燃料的浪费。

2.提高动力性能：通过控制喷射时机和喷射量，电喷系统能够实现更
快更准确的燃烧，使发动机的输出动力更加强劲。

3.减少尾气排放：电喷系统能够根据发动机工况实时调整燃油喷射量
和喷射时机，使燃烧更加完全，减少有害物质的产生，从而降低尾气排放。

4.提高稳定性：电喷系统能够通过传感器实时监测发动机的状态和负
荷情况，并根据实时数据进行喷油控制，确保发动机在不同工况下的稳定
运行。

综上所述，汽油机电控燃油喷射系统通过精确控制燃油的喷射量和喷
射时机，实现了高效燃烧和优化燃烧参数的自动调整，从而提高了发动机
的燃油利用率和动力性能，同时减少了尾气排放，使汽车更加环保和节能。

汽油机电控系统工作原理分析汽油机电控系统是指通过电子技术、传感器和控制算法来实现对汽油机运行状态和性能的监测、调节和控制的系统。

其工作原理主要包括以下几个方面：1. 传感器检测：汽油机电控系统会安装各种传感器来检测发动机的运行状态，如氧气传感器、进气温度传感器、节气门位置传感器、曲轴位置传感器等。

这些传感器将发动机运行状态转化为电信号，并发送给控制单元（ECU）进行处理。

2. 数据处理：控制单元（ECU）接收到传感器传来的电信号后，会将这些信号进行处理和分析。

它会根据这些数据来判断发动机当前的工作状态，如氧气传感器数据可以用来计算燃烧效率，进气温度传感器数据可以用来调节进气量等。

同时，ECU还会根据预设好的控制算法来处理这些数据，生成相应的控制策略。

3. 控制策略生成：ECU根据传感器数据和控制算法生成控制策略，包括点火时机、燃油喷射量、排气调节等。

通过调整这些参数，ECU可以实现对发动机的精确控制，以提高燃烧效率、降低排放污染物、提升动力性能等。

4. 执行输出：ECU将生成的控制策略通过输出接口发送给执行机构，如点火线圈、喷油嘴、气门调节器等。

这些执行机构会根据ECU发送的指令来执行相应的动作，如点火线圈点火、喷油嘴喷油、气门开启和关闭等。

5. 反馈检测：电控系统还配备了反馈检测机制，用于监测执行机构的实际执行情况。

例如，点火系统可以通过曲轴位置传感器和火花塞传感器检测点火状态，喷油系统可以通过燃油压力传感器和喷油嘴压力传感器检测喷油量等。

ECU会实时监测这些反馈信号，如果发现与期望结果不符，会及时进行调整和修正。

总结起来，汽油机电控系统通过传感器对发动机运行状态进行检测，并将这些数据传输给控制单元（ECU）。

ECU根据预设的控制算法生成相应的控制策略，并通过输出接口发送给执行机构。

执行机构根据ECU的指令实施相应的动作，完成对发动机运行状态的精确控制。

通过这一系列的控制和反馈机制，汽油机电控系统能够提高发动机的燃烧效率、降低排放污染物、提升动力性能等。

电控汽油喷射系统的功用、构造及工作原理电控汽油喷射系统作为一种先进的汽车燃油供给系统，具有很多优点和功能。

它不仅可以提高汽车的燃油经济性和动力性能，还可以减少废气排放和改善环境质量。

本文将对电控汽油喷射系统的功用、构造和工作原理进行详细介绍。

电控汽油喷射系统的主要功能是根据发动机工作条件和驾驶需求，精确控制汽油的供给量和喷射时间，以实现最佳的燃烧效果。

它可以根据不同的工作条件，灵活调整喷油量和喷油方式，从而提高发动机的燃油经济性和动力性能。

电控汽油喷射系统的构造主要包括燃油泵、燃油滤清器、油箱、压力调节器、喷油嘴和电控单元等组成部分。

燃油泵负责将汽油从油箱中抽取并送至发动机燃油系统中。

燃油滤清器则用于过滤汽油中的杂质，保持喷油嘴的正常工作。

油箱则存放汽油，供应给燃油泵。

压力调节器是控制燃油供应压力的关键部件，它根据发动机工作条件和驾驶需求，自动调节燃油的供给压力，以确保喷油嘴正常工作。

喷油嘴则是将燃油喷射到发动机气缸中的装置。

电控单元是电控汽油喷射系统的核心部件，它通过传感器检测发动机和驾驶员的需求，并通过控制电磁阀来精确控制喷油嘴的工作。

电控汽油喷射系统的工作原理是，首先电控单元通过传感器监测发动机的工作状态，包括转速、负荷、冷却液温度和进气温度等参数。

然后根据这些参数，电控单元计算出最佳的喷油量和喷油时机。

接下来，电控单元通过控制电磁阀，打开喷油嘴并控制喷油时间和数量。

当发动机工作在低负荷或怠速状态下，电控单元会控制喷油嘴喷射较小的燃油量，以实现更为经济的燃烧效果。

而当发动机工作在高负荷或加速状态下，电控单元会增大喷油量，以提供更多的燃料供给和提高马力输出。

此外，电控单元还可以根据发动机的工作温度和质量要求，对燃油的喷射时间和方式进行精确控制，以确保发动机的顺畅运行。

总之，电控汽油喷射系统具有精确控制燃油供给量和喷射时间的功能，从而提高汽车的燃油经济性和动力性能。

通过调控燃油供给压力和喷油量，它可以适应不同的工作条件和驾驶要求，从而达到最佳的燃烧效果。

电控发动机第七章汽油机电控点火系统第七章汽油机电控点火系统一、引言汽油机电控点火系统是内燃机中的重要组成部分，通过电子控制单元（ECU）对点火时机进行精确控制，以提高燃烧效率和减少尾气排放。

本章将详细介绍汽油机电控点火系统的工作原理、组成部分及其各个部分的功能和作用。

二、点火系统的作用点火系统是将点火能量传递给汽油燃料，使其点燃并释放能量的装置。

其主要作用如下：1：提供初始能量：点火系统通过点火，提供了启动发动机所需的初始能量。

2：控制点火时机：点火系统通过控制点火时机，使燃烧能够在最佳时机进行，提高发动机的燃烧效率。

3：防止爆震：点火系统通过控制点火时机和点火顺序，防止燃烧出现爆震现象，保护发动机和排气系统的安全。

三、点火系统的组成部分汽油机电控点火系统由以下几个主要组成部分组成：1：点火线圈：点火线圈是点火系统的核心部件，负责将低电压的电能转换成高电压的点火能量，用于点燃燃料。

2：火花塞：火花塞是点火系统的关键部件，负责将点火能量传递给燃料，点燃燃料进行燃烧。

3：点火开关：点火开关用于控制点火系统的开关，启动和关闭发动机。

4：电子控制单元（ECU）：ECU是点火系统的大脑，负责控制点火时机和点火能量的大小，根据传感器信号进行计算和控制。

5：传感器：传感器用于检测发动机的工作状态，如转速、冷却液温度、进气量等，向ECU提供相关的参数信号，以便ECU进行计算和控制。

四、点火系统的工作原理汽油机电控点火系统的工作原理如下：1：点火时机控制：ECU通过接收传感器信号，计算出当前的工作状态，然后根据预设的点火时机曲线，确定点火时机的控制信号。

2：点火能量控制：根据发动机工况和负荷情况，ECU计算出点火能量的大小，通过调节点火线圈的工作电压，控制点火能量的大小。

3：点火顺序控制：根据发动机的气缸序列，ECU确定点火顺序，依次点火各个气缸的燃烧室，保证正常的燃烧顺序。

4：点火故障检测：ECU通过监测点火线圈的工作情况和火花塞的工作状态，检测点火系统是否正常工作，如有故障，则进行故障诊断和报警。
