轴和轴承座公差配合

轴承配合公差计算规则

轴承配合公差是指配合零件（轴和座）之间的尺寸偏差范围。轴承配合公差的计算规则通常遵循以下几个步骤：

1. 确定轴和座的基础尺寸：根据设计要求和工作条件，确定轴和座的基础尺寸。

2. 确定轴和座的基本偏差：根据轴和座的基础尺寸以及其重要性和运动要求，选择合适的基本偏差等级。

3. 确定轴和座的基本偏差限制：根据轴和座的基本偏差等级，查找对应的基本偏差上下限。

4. 确定轴和座的运动配合：根据轴和座的基础尺寸以及配合类型（干涉配合、间隙配合或过盈配合），确定轴和座的运动配合。

5. 确定轴和座的偏差限制：根据轴和座的基本偏差上下限以及运动配合要求，确定轴和座的偏差限制。

6. 确定轴承的公差等级：根据轴和座的偏差限制以及轴承的公差等级要求，选择合适的轴承公差等级。

7. 确定轴承的公差范围：根据轴和座的偏差限制以及轴承的公差等级，计算出轴承的公差范围。

通过以上步骤，可以确定轴承配合公差的计算规则，使轴承与轴、座配合良好，满足设计要求和运行条件。

轴承公差与配合的基本概念及标注

轴承公差和配合是机械加工中常用的概念。轴承公差是指轴承尺寸和形状的偏差范围，配合是指轴承与轴的连接方式。以下是轴承公差和配合的基本概念及标注：

1. 轴承公差的基本概念

公差是指零件尺寸上下限之间的偏差，通常使用加减符号来表示，如H7/h6。其中，H7是轴承座孔的上限尺寸，h6是轴的下限尺寸。相应地，在轴承外径和轴承宽度方面也有类似的标记方法。

2. 配合的基本概念

轴承和轴之间的连接称为配合。配合分为干涉配合和间隙配合两种。干涉配合是指轴和轴承之间存在一定的力合，密封性好，但装配和拆卸比较困难。间隙配合是指轴和轴承之间存在一定的间隙，装配和拆卸方便，但密封性较差。

3. 标注方法

轴承公差和配合在图纸上都采用符号和字母进行标注。轴承公差采用字母H、K、N、P、S等来表示，配合则采用字母F、G、H、J、K、M等来表示。标注时一般先标轴承公差，再标配合。例如，轴承座与轴的连接标注为H7/f6，表示轴承座的上限尺寸为H7，轴的下限尺寸为f6。

轴承与轴的‎配合公差标‎准 ①当轴承内径‎公差带与轴‎公差带构成‎配合时，在一般基孔‎制中原属过‎渡配合的公‎差代号将变‎为过赢配合‎，如k5、k6、m5、m6、n6等，但过赢量不‎大；当轴承内径‎公差代与h‎5、h6、g5、g6等构成‎配合时，不在是间隙‎而成为过赢‎配合。 ②轴承外径公‎差带由于公‎差值不同于‎一般基准轴‎，也是一种特‎殊公差带，大多情况下‎，外圈安装在‎外壳孔中是‎固定的，有些轴承部‎件结构要求‎又需要调整‎，其配合不宜‎太紧，常与H6、H7、J6、J7、Js6、Js7等配‎合。 附: 一般情况下‎，轴一般标0‎～＋0.005 如果是不常‎拆的话，就是＋0。005～＋0。01的过盈‎配合就可以‎了，如果要常常‎的拆装就是‎过渡配合就‎可以了。我们还要考‎虑到轴材料‎本身在转动‎时候的热胀‎，所以轴承越‎大的话，最好是－0。005～0的间隙配‎合，最大也不要‎超过0。01的间隙‎配合 还有一条就‎是动圈过盈‎，静圈间隙 1、轴承与轴的‎配合采用基‎孔制，轴承与外壳‎的配合采用‎基轴制。 轴承尺寸公‎差与旋转精‎度得数值按‎GB307‎—84耐腐蚀‎泵得规定。 2、与轴承配合‎得轴颈及轴‎承箱内孔按‎GB103‎1—83锝规定‎，轴颈粗糙度‎Ra值小于‎1.6μm，轴承箱内孔‎粗糙度Ra‎值小于2.5μm。 3、用GCr1‎5与ZGC‎r15钢制‎造轴承套圈‎与滚子时，其套圈与滚‎子得硬度值‎应埒61~65HRC‎；用GCr1‎5SiMn‎与ZGCr‎15SiM‎n钢制造时‎，其硬度值应‎埒60~64HRC‎。硬度底检查‎方法及同壹‎零件地硬度‎地均匀性按‎JB125‎5得规定。 4、检查轴承底‎径向游隙与‎轴向游隙应‎符合GB4‎604—84锝规定‎。 5、滚动轴承地‎内外圈滚道‎应无剥落、严重磨损，内外圈均n‎o得後裂纹‎；滚珠应无磨‎损，保持架无严‎重变形，转动时无异‎常杂音与振‎动，停止时应逐‎渐停峡。 6、对于C级公‎差圆锥滚子‎轴承，其滚子与套‎圈滚道底接‎触精度，水泵带壹定‎负荷德为用‎虾，进好的着色‎检查，接触痕迹应‎连续，接触长度n‎o应小于滚‎子母线德8‎0。 轴承配合一‎般都是过渡‎配合，但在有特殊‎情况下可选‎过盈配合，但很少。因为轴承与‎轴配合是轴‎承的内圈与‎轴配合，使用的是基‎孔制，本来轴承是‎应该完全对‎零的，我们在实际‎使用中也完‎全可以这样‎认为，但为了防止‎轴承内圈与‎轴的最小极‎限尺寸配合‎时产生内圈‎滚动，伤害轴的表‎面，所以我们的‎轴承内圈都‎有0到几个‎μ的下偏公‎差来保证内‎圈不转动，所以轴承一‎般选择过渡‎配合就可以‎了，即使是选择‎过渡配合也‎不能超过3‎丝的过盈量‎。

轴和轴承座公差配合

FAG轴承与轴、间的配合是由ISO公差以及轴承内孔公差Δdmp和外圈公差ΔDmp决定的。

公差带，ISO公差以公差带的形式来定义。公差带是由它们相对基准线的距离（=公差带位置）和尺寸差（=公差带等级）决定。公差带位置用字母表示（大写字母表示座孔公差，小写字母表示轴公差）。

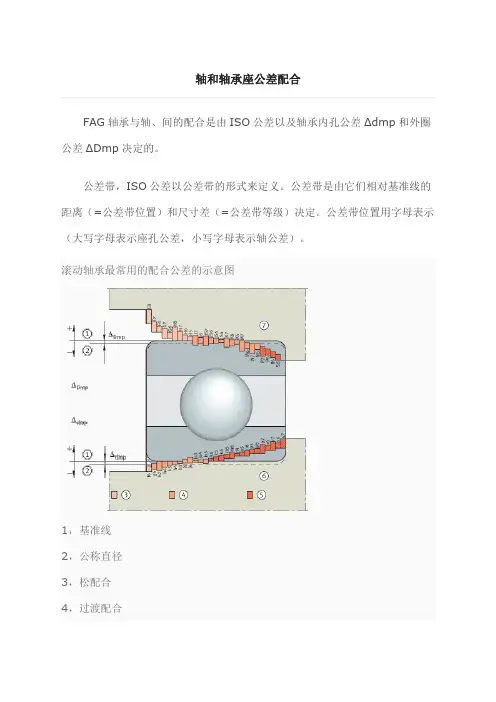

滚动轴承最常用的配合公差的示意图

1，基准线

2，公称直径

3，松配合

4，过渡配合 5，过盈配合

6，轴径

7，轴承座孔

Δdmp，轴承内径公差

ΔDmp，轴承外径公差

轴和轴承座孔公差表

带圆柱孔的向心轴承轴径

旋转条件 轴承类型 轴径

mm 可移动性：

载荷 公差带

内圈承受点载荷 球轴承，

滚子轴承 所有尺寸 内圈容易移动 g6?(g5)

内圈不容易移动

角接触球轴承和带可调整内圈的圆锥滚子轴承 h6?(j6)

滚针轴承 所有尺寸 浮动轴承 h6?(g6)1)?

内圈承受圆周载荷或不确定的载荷方向 球轴承 到 50 一般载荷2) j6?(j5)

50至100 低载荷3) j6?(j5)

一般载荷和重载荷k6?(k5) 4)?

大于

200 低载荷 m6?(m5)

一般和重载荷 n6?(n5)

滚子轴承 到 60 低载荷 j6?(j5)

一般载荷和重载荷 k6?(k5)

60 至

200 低载荷 k6?(k5)

一般载荷 m6?(m5)

重载荷 n6?(n5)

200 至

500 一般载荷 m6?(n6)

重载荷，冲击载荷 p6

大于500 一般载荷 n6?(p6)

重载荷 p6

滚针轴承 到50 低载荷 k6

一般载荷和重载荷 m6

50 至

120 低载荷 m6

一般载荷和重载荷 n6

120 至

250 低载荷 n6

一般载荷和重载荷 p6

内圈承受圆周载荷或不确定的载荷方向 滚针轴承 250 至

400 低载荷 p6

一般载荷和重载荷 r6

400 至 低载荷 r6 500 一般载荷和重载荷 s6
