辊式破碎机的构造

各种破碎机工作原理、用途、组成

各种破碎机工作原理、用途、组成

一、辊式破碎机

1工作原理

对辊式破碎机将破碎物料经给料口落入两辊子之间，进行挤压破碎，成品物料自然落下。遇有过硬或不可破碎物时，对辊式破碎机的辊子可凭液压缸或弹簧的作用自动退让，使辊子间隙增大，过硬或不可破碎物落下，从而保护机器不受损坏。相向转动的两辊子有一定的间隙，改变间隙，即可控制产品最大排料粒度。双辊破碎机是利用一对相向转动的圆辊，四辊破碎机则是利用两对相向转动的圆辊进行破碎作业。

齿辊式破碎机主要采用特殊耐磨齿辊高速旋转对物料进行劈裂破碎(传统齿辊破碎机采用低速挤压破碎)，形成了高生产率的机理。两辊表面都是带锯齿的辊式破碎机对物料主要起到劈碎和撕裂的作用，同时具有挤压研磨破碎的作用。

破碎齿呈螺旋形布置，入料中的小颗粒很容易通过破碎辊之间的间隙排出，大块则利用齿的剪切和拉伸力来进行破碎，改善了传统破碎机中物料不受控制一律破碎的情况。

2组成

该系列对辊破碎机主要由辊轮组成、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。

3用途

该设备主要是完成物料的大块破碎工作，适用于在水泥，化工，电力，冶金，建材，耐火材料等工业部门破碎中等硬度的物料，更适用于大型煤矿或选煤厂原煤(含矸石)的破碎。

4影响辊皮磨损的因素

影响辊皮磨损的因素主要有:被破碎物料的硬度和粒度、辊皮的材质、辊子的规格尺寸和表面形状、给矿方式等。

(1)物料分布尽量均匀，以减少辊子表面出现的环状沟槽与辊皮磨损程度。

(2)在破碎机的运转中，尤其是粗碎过程中，要注意给矿块的大小，防止给矿块过大，造成破碎机产生剧烈的振动，从而严重磨损辊皮。

(3)选择耐磨性能好的辊皮，可减少辊皮的磨损程度，从而延长辊子的使用寿命;

仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。粉状物通过卸料箅板排出，完成粉磨作业。

常用破碎设备及其发展

【摘要】：破碎设备是选矿生产中不可缺少的重要部分，重点介绍了颚式破碎机、圆锥破碎机、冲击式破碎机和辊压破碎机的基本原理、优缺点及发展情况。

【关键字】：破碎机；原理；发展

中图分类号：g267 文献标识码：a 文章编号：

1引言

破碎作业是选矿工业生产中不可缺少的工艺过程。由于物料的物理性质及其结构的差异很大，为适应不同的物料的破碎需求，就需选用不同种类的破碎设备。就金属矿选矿来说，破碎是选矿来说过程的第一道工序，为使有用矿物与脉石矿物分离，不但需要粗碎、中碎、细碎，而且还需要磨矿。但磨矿过程能耗比较高(约占全厂耗电的50%以上)，为了节约能耗和提高生产效率，所以必需采用“多碎少磨”的技术原则。这就要求破碎机向破碎比大和高效节能方向发展。随着科学技术水平的不断的提高，选矿规模的扩大，破碎机也在向大型化发展。就目前，现有常见破碎设备有:颚式破碎机、圆锥破碎机、冲击式破碎机和辊压破碎机。

2颚式破碎机

颚式破碎机经过上百年的发展和改进，虽没有较大的改变，但它具有结构简单、工作可靠、制造容易、维修方便、价格低廉、适用性强等优点,所以在选矿工业上得到广泛应用。在选矿工业生产中一般用来对坚硬或中硬矿石进行粗碎或中碎作业。 颚式破碎机结构有多种，但其原理都是相同的，通过动颚的周期性运动来破碎物料。在物料。在动颚绕轴心向固定颚摆动的摆动的过程中，对两颚板之间的物料进行压碎、劈裂和弯曲等综合作用使物料破碎[1]。

颚式破碎机缺点是非连续性破碎、效率较低，破碎比较小，给矿不均匀引起颚板磨损不均匀等。

针对其缺点近几年在以下几方面加以改进：优化机械结构与运动轨迹，改进破碎腔型，以增大破碎比，提高破碎效率，减少磨损，降低能耗。现已普遍应用高深破碎腔和较小啮角；改进了动颚悬挂方式和衬板的支承方式；颚板采用了新的耐磨材料;提高了自动化水平。在大型化方面国内外都已生产1500mm×2100mm规格的颚式破碎机[2]。

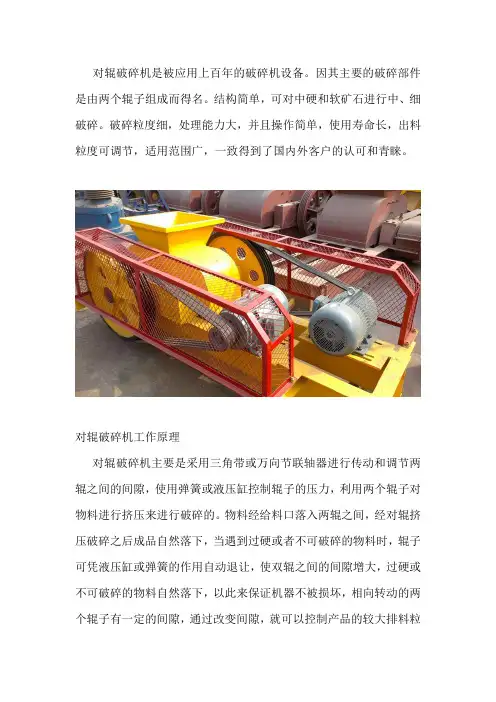

对辊破碎机是被应用上百年的破碎机设备。因其主要的破碎部件是由两个辊子组成而得名。结构简单，可对中硬和软矿石进行中、细破碎。破碎粒度细，处理能力大，并且操作简单，使用寿命长，出料粒度可调节，适用范围广，一致得到了国内外客户的认可和青睐。

对辊破碎机工作原理

对辊破碎机主要是采用三角带或万向节联轴器进行传动和调节两辊之间的间隙，使用弹簧或液压缸控制辊子的压力，利用两个辊子对物料进行挤压来进行破碎的。物料经给料口落入两辊之间，经对辊挤压破碎之后成品自然落下，当遇到过硬或者不可破碎的物料时，辊子可凭液压缸或弹簧的作用自动退让，使双辊之间的间隙增大，过硬或不可破碎的物料自然落下，以此来保证机器不被损坏，相向转动的两个辊子有一定的间隙，通过改变间隙，就可以控制产品的较大排料粒

度。

对辊破碎机结构

对辊破碎机主要由辊轮（辊皮易损件）、辊轮支撑轴承、压紧和调节装置（调整螺栓和弹簧）以及驱动装置（电机和减速机）等部分组成。

市场上的对辊破碎机厂家有很多，所以用户们在选择的时候可以货比三家，金联机械是一家生产对辊破碎机多年的厂家，在生产方面和售后方面都是不错的，因为有很多的回头客，之所以有回头客，就是因为厂家的信誉高，设备质量好，价格方面也是给大家进行优惠，因为质量好价格合理的设备才是用户们需要的。

对辊破碎机厂家地址：河南省巩义市南环路加油站往西200米

金联机械是一家集研发、生产、销售、服务于一体的专业的破碎筛分设备厂家。公司产品设备销往：重庆，河北，山西，天津，辽宁，吉林，黑龙江，江苏，浙江，安徽，福建，江西，山东，河南，湖北，湖南，广东，四川，贵州，云南，陕西，甘肃，青海，台湾，内蒙古，广西，西藏，宁夏，新疆及日本，印度，巴基斯坦等国家。不仅得到了国内用户的赞赏，也得到了国外友人的认可。出师表

两汉：诸葛亮

先帝创业未半而中道崩殂，今天下三分，益州疲弊，此诚危急存亡之秋也。然侍卫之臣不懈于内，忠志之士忘身于外者，盖追先帝之殊遇，欲报之于陛下也。诚宜开张圣听，以光先帝遗德，恢弘志士之气，不宜妄自菲薄，引喻失义，以塞忠谏之路也。

小型对辊破碎机参数

小型对辊破碎机是一种广泛应用于矿山、冶金、建筑材料等领域的设备，具有高效、节能、环保等特点。在使用该设备前，需要对其参数有一定的了解，以下是小型对辊破碎机的参数及相关说明。

1. 破碎机型号：小型对辊破碎机的型号有很多种，根据不同的用户需求可以选择相应的型号，常见的型号有2PG400×250、2PG610×400、2PGC450×500等。

2. 破碎机进料口尺寸：小型对辊破碎机进料口尺寸较小，一般在150mm以下，根据用户需求可以定制不同尺寸的进料口。

3. 破碎机处理能力：小型对辊破碎机的处理能力一般在5-50t/h之间，具体处理能力取决于不同机型的轴速、电机功率等参数。

4. 破碎机排料口尺寸：小型对辊破碎机的排料口尺寸一般在2-10mm之间，也可以根据用户需求定制不同尺寸的排料口。

5. 破碎机转速：小型对辊破碎机的转速一般在50-300rpm之间，转速越高，破碎效率越高，但对电机功率的要求也越高。

6. 破碎机电机功率：小型对辊破碎机的电机功率一般在2.2-30kW之间，功率越大，处理能力越强，但对设备造价、能耗等方面也有影响。

小型对辊破碎机具有紧凑、简单的结构，易于安装、维修和操作，对设备操作人员的技术要求不高。同时，该设备具有较高的破碎效率，能够将物料迅速破碎成所需粒度，极大地提高了生产效率和质量。在使用小型对辊破碎机时，需要注意设备的保养和维护，定期检查设备的各项参数是否正常，及时处理设备故障，确保设备的正常使用和生产效率。

总之，小型对辊破碎机是一种高效、节能、环保的破碎设备，具有多种型号和参数可供选择，对于矿山、冶金、建筑材料等领域有着广泛的应用前景。在使用时，需要注意设备的各项参数，及时进行维护和检查，确保设备长期稳定运行，提高生产效率和质量。
