流速水头计算公式

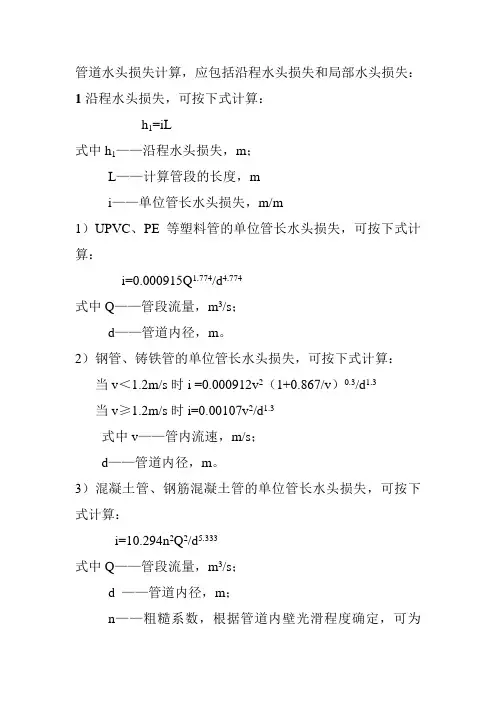

管道水头损失计算，应包括沿程水头损失和局部水头损失：

1沿程水头损失，可按下式计算：

h1=iL

式中h1——沿程水头损失，m；

L——计算管段的长度，m

i——单位管长水头损失，m/m

1）UPVC、PE等塑料管的单位管长水头损失，可按下式计算：

i=0.000915Q1.774/d4.774

式中Q——管段流量，m3/s；

d——管道内径，m。

2）钢管、铸铁管的单位管长水头损失，可按下式计算：

当v＜1.2m/s时i =0.000912v2（1+0.867/v）0.3/d1.3

当v≥1.2m/s时i=0.00107v2/d1.3

式中v——管内流速，m/s；

d——管道内径，m。

3）混凝土管、钢筋混凝土管的单位管长水头损失，可按下式计算：

i=10.294n2Q2/d5.333

式中Q——管段流量，m3/s；

d ——管道内径，m；

n——粗糙系数，根据管道内壁光滑程度确定，可为0.013~0.014。

2输水管和配水管网的局部水头损失，可按其沿程水头损失的5%~10%计算。

间距（m)=1

Nf(N)Nf(N)

流量（l/h)=6311.000262981.728

f(N)=2402.85324.364273301.534

内径（mm)=21.2311.202283642.355

水头损失(m)0.78974322422.516294004.762

0.868717542539.234304389.320

662.236314796.591

792.361325227.130

8130.416335681.489

9177.181346160.216 10233.415356663.855

11299.856367192.945

12377.225377748.021

13466.227388329.61714567.554398938.261

15681.884409547.47816809.8844110238.790

17952.2104210931.714181109.5104311653.768

191282.4194412405.464201471.5684513187.312

211677.5674613999.817221901.0564714843.485

232142.6154815718.815242402.8534916626.308

252682.3615017566.458康老师计算函数f(N)的常用值

Nf(N)Nf(N)

5118539.7617655045.437

5219546.7077757046.952外径内径（薄）内径（厚）

5320587.7847859094.1772017

5421663.4797961187.5542522.221.2

5522774.2768063327.5243228.827.2

5623920.6578165514.5244036.234

5725103.1038267748.9935042.6

5826322.0908370031.3676353.6

!-

流量与管径、压力、流速的一般关系

一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。

流量=管截面积X流速=0.002827X管内径的平方X流速(立方米/小时)。

其中，管内径单位：mm ，流速单位：米/秒 ，饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。

水头损失计算Chezy 公式

这里：

Q ——断面水流量（m3/s）

C ——Chezy糙率系数（m1/2/s）

A ——断面面积（m2）

R ——水力半径（m）

S ——水力坡度（m/m）

根据需要也可以变换为其它表示方法:

Darcy-Weisbach公式 !-

由于

这里：

hf ——沿程水头损失（mm3/s）

f ——Darcy-Weisbach水头损失系数（无量纲）

l ——管道长度（m）

d ——管道内径（mm）

v ——管道流速（m/s）

g ——重力加速度（m/s2）

水力计算是输配水管道设计的核心，其实质就是在保证用户水量、水压安全的条件下，通过水力计算优化设计方案，选择合适的管材和确经济管径。输配水管道水力计算包含沿程水头损失和局部水头损失，而局部水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法。

1.1 管道常用沿程水头损失计算公式及适用条件

管道沿程水头损失是水流摩阻做功消耗的能量，不同的水流流态，遵循不同的规律，计算方法也不一样。输配水管!-

道水流流态都处在紊流区，紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的结果。紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区。管道沿程水头损失计算公式都有适用范围和条件，一般都以水流阻力特征区划分。

水流阻力特征区的判别方法，工程设计宜采用数值做为判别式，目前国内管道经常采用的沿程水头损失水力计算公式及相应的摩阻力系数，按照水流阻力特征区划分如表1。

流量与管径、压力、流速的一般关系之袁州冬雪创作

一般工程上计算时，水管路，压力罕见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒.

流量=管截面积X流速=0.002827X管内径的平方X流速(立方米/小时).

其中，管内径单位：mm ，流速单位：米/秒 ，饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒.

水头损失计算Chezy 公式

这里：

Q ——断面水流量（m3/s）

C ——Chezy糙率系数（m1/2/s）

A ——断面面积（m2）

R ——水力半径（m）

S ——水力坡度（m/m）

根据需要也可以变换为其它暗示方法:

Darcy-Weisbach公式

由于

这里：

hf ——沿程水头损失（mm3/s）

f ——Darcy-Weisbach水头损失系数（无量纲）

l ——管道长度（m）

d ——管道内径（mm）

v ——管道流速（m/s）

g ——重力加速度（m/s2）

水力计算是输配水管道设计的核心，其实质就是在包管用户水量、水压平安的条件下，通过水力计算优化设计方案，选择合适的管材和确经济管径.输配水管道水力计算包含沿程水头损失和部分水头损失，而部分水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法.

1.1 管道常常使用沿程水头损失计算公式及适用条件

管道沿程水头损失是水流摩阻做功消耗的能量，分歧的水流流态，遵循分歧的规律，计算方法也纷歧样.输配水管道水流流态都处在紊流区，紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的成果.紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区.管道沿程水头损失计算公式都有适用范围和条件，一般都以水流阻力特征区划分.

水流阻力特征区的辨别方法，工程设计宜采取数值做为辨别式，今朝国内管道常常采取的沿程水头损失水力计算公式及相应的摩阻力系数，依照水流阻力特征区划分如表1.
