LED显示屏功耗计算说明

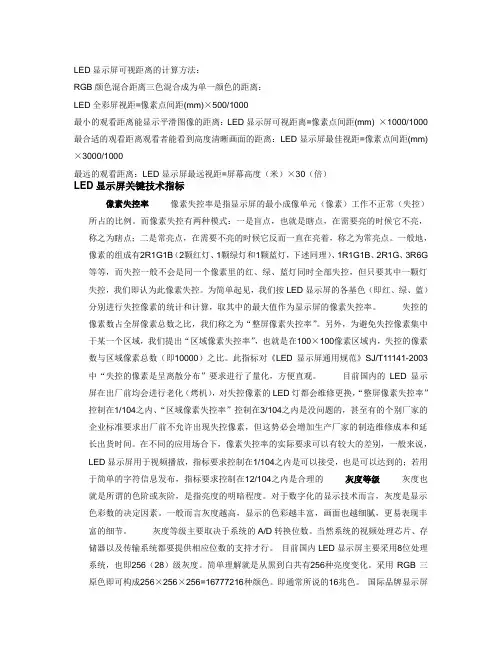

LED显示屏可视距离的计算方法：

RGB颜色混合距离三色混合成为单一颜色的距离：

LED全彩屏视距=像素点间距(mm)×500/1000

最小的观看距离能显示平滑图像的距离：LED显示屏可视距离=像素点间距(mm) ×1000/1000

最合适的观看距离观看者能看到高度清晰画面的距离：LED显示屏最佳视距=像素点间距(mm)

×3000/1000 最远的观看距离：LED显示屏最远视距=屏幕高度（米）×30（倍） LED显示屏关键技术指标

像素失控率 像素失控率是指显示屏的最小成像单元（像素）工作不正常（失控）

所占的比例。而像素失控有两种模式：一是盲点，也就是瞎点，在需要亮的时候它不亮，

称之为瞎点；二是常亮点，在需要不亮的时候它反而一直在亮着，称之为常亮点。一般地，

像素的组成有2R1G1B（2颗红灯、1颗绿灯和1颗蓝灯，下述同理）、1R1G1B、2R1G、3R6G

等等，而失控一般不会是同一个像素里的红、绿、蓝灯同时全部失控，但只要其中一颗灯

失控，我们即认为此像素失控。为简单起见，我们按LED显示屏的各基色（即红、绿、蓝）

分别进行失控像素的统计和计算，取其中的最大值作为显示屏的像素失控率。 失控的

像素数占全屏像素总数之比，我们称之为“整屏像素失控率”。另外，为避免失控像素集中

于某一个区域，我们提出“区域像素失控率”，也就是在100×100像素区域内，失控的像素

数与区域像素总数（即10000）之比。此指标对《LED显示屏通用规范》SJ/T11141-2003

中“失控的像素是呈离散分布”要求进行了量化，方便直观。 目前国内的LED显示

屏在出厂前均会进行老化（烤机），对失控像素的LED灯都会维修更换，“整屏像素失控率”

控制在1/104之内、“区域像素失控率”控制在3/104之内是没问题的，甚至有的个别厂家的

企业标准要求出厂前不允许出现失控像素，但这势必会增加生产厂家的制造维修成本和延

长出货时间。在不同的应用场合下，像素失控率的实际要求可以有较大的差别，一般来说，

LED显示屏功耗及电缆计算

关于显示屏功耗和线缆截面积的问题，本文专门整理了一下这方面的知识。我们计算电器产品的耗电量，是以其电功率来计算，也就是这个电器每小时作了多少「功」，而这个功是由电流乘上电压所得。

但是在实际使用中功率计算一般负载分为两种，一种式电阻性负载，一种是电感性负载。

对于电阻性负载的计算公式：P=UI , 即功率=电压×电流

对于电感性负载的计算公式：P=UIcosф，即功率=电压×电流×功率因数

而我们LED显示屏是通过开关电源变压使用的，属于电感性负载。其开关电源负载的功率因数cosф=0.75。不同电感性负载功率因数不同，我们统一计算LED显示屏供电开关电源时可以将功率因数cosф取0.8。

LED显示屏驱动电压选用5V，驱动电流小于20mA，则屏体最大功率计算方法如下（以100平方米为依据）：

1、户外LED显示屏规格为：点间距为10mm，点密度为10000点/平方米，每个点（像素）由1红1绿1蓝3颗LED灯组成，扫描方式为1/4扫描。

2、每平方米显示屏功率计算： P= 10000（点）X 3 （颗）X 5（伏） X 0.02（安）X 1/4（扫描）=750（瓦）

3、显示屏屏体整屏功耗： P= 750（瓦）X100（平方米）=75KW

4、整屏功耗：

因为电能相互间转换产品损耗，一般功率在理论计算值基础上加10%。屏体间辅助设备（空调、风机、照明、功放等）也产生一定功耗此屏辅助设备功耗按实际量计算（我们计算下面公式暂时按照5KW计算）。

P= 75KW+7.5 KW +5KW =87.5KW

因此，显示屏总功率为87500瓦，则最大电流是：

I=P/Ucosф=87500（瓦）÷220*0.8（cosф）=318(A)

但是，一般工作情况下，显示屏发光二极管不可能同时长时间点亮，所以用户电源容量偏小时可以采用一个公用系数公式，公用系数一般0.5。所以，上面的计算应该改写成：

LED FOR WINDOWS

ＬＥＤ电子显示屏

使用说明书

北京金特维技术有限公司

勇于创新 真诚相待 打造精品 开创未来

北京金特维技术有限公司 - 1 - 目录

一、 异步显示屏系统构成及安装…………………………2

二、 软件的安装……………………………………………3

三、 软件使用………………………………………………4

四、 常见问题回答 ………………………………………21

五、 功能键说明 ………………………………………22

勇于创新 真诚相待 打造精品 开创未来

北京金特维技术有限公司 - 2 - 一、异步显示屏系统构成及安装

本系统由LED电子显示屏屏体、上位计算机、与计算机和控制器串口通讯线缆组成。

用户主要完成串口通讯线缆的制作。线缆两头为两DB9插孔头（如图1.1所示），制作时2对2（主机信号接收可不连），3对3（主机信号发送），5对5（地线）即可。使用时，将线缆一头与计算机的一个串口相连，另一头与LED电子屏屏体相连。

DB9插头 DB9插孔

图1.1

˙˙˙˙˙

˙˙˙˙ 1 2 3 4 5 5 4 3 2

1

9 8 7 6 。 。 。 。 。

。 。 。 。 勇于创新 真诚相待 打造精品 开创未来

北京金特维技术有限公司 - 3 - 二、软件的安装

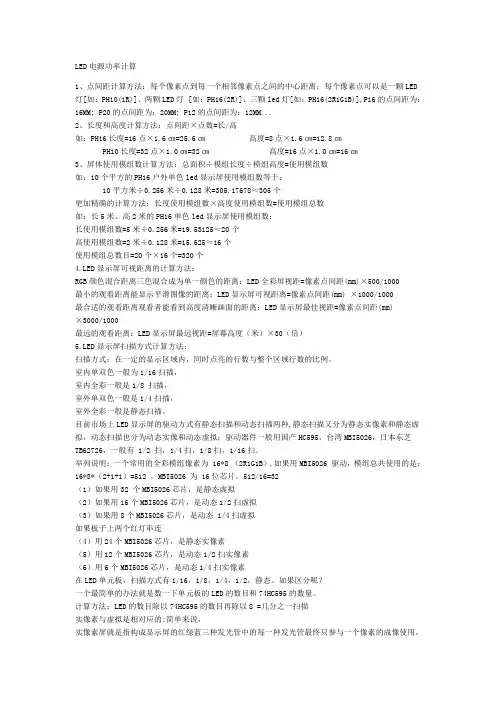

LED电源功率计算

1、点间距计算方法：每个像素点到每一个相邻像素点之间的中心距离；每个像素点可以是一颗LED灯[如：PH10(1R)]、两颗LED灯 [如：PH16(2R)]、三颗led灯[如：PH16(2R1G1B)],P16的点间距为：16MM; P20的点间距为：20MM; P12的点间距为：12MM...

2、长度和高度计算方法：点间距×点数=长/高

如：PH16长度=16点×1.6㎝=25.6㎝ 高度=8点×1.6㎝=12.8㎝

PH10长度=32点×1.0㎝=32㎝ 高度=16点×1.0㎝=16㎝

3、屏体使用模组数计算方法：总面积÷模组长度÷模组高度=使用模组数

如：10个平方的PH16户外单色led显示屏使用模组数等于：

10平方米÷0.256米÷0.128米=305.17678≈305个

更加精确的计算方法：长度使用模组数×高度使用模组数=使用模组总数

如：长5米、高2米的PH16单色led显示屏使用模组数：

长使用模组数=5米÷0.256米=19.53125≈20个

高使用模组数=2米÷0.128米=15.625≈16个

使用模组总数目=20个×16个=320个

4.LED显示屏可视距离的计算方法：

RGB颜色混合距离三色混合成为单一颜色的距离：LED全彩屏视距=像素点间距(mm)×500/1000

最小的观看距离能显示平滑图像的距离：LED显示屏可视距离=像素点间距(mm) ×1000/1000

最合适的观看距离观看者能看到高度清晰画面的距离：LED显示屏最佳视距=像素点间距(mm)

×3000/1000

最远的观看距离：LED显示屏最远视距=屏幕高度（米）×30（倍）

5.LED显示屏扫描方式计算方法：

扫描方式：在一定的显示区域内，同时点亮的行数与整个区域行数的比例。
