房屋水暖工程施工方案

唐山曹妃甸综合服务区市政服务大厦给排水施工方案

1 目 录

1 编制依据 ............................................. 2

1.1 工程施工图纸 ........................................ 2

1.2 工程应用的主要规程、规范、标准 ....................... 2

1.3 工程应用的主要图集 ................................... 2

2 工程概况 ............................................. 3

3 建筑设计概况 ......................................... 3

3.1 给水系统 ........................................... .3

3.2 热水系统 ........................................... .3

3.3 中水系统 ........................................... .3

3.4 排水系统 ............................................ 4

3.5 雨水系统 ............................................ 4

4 工程主要工序施工方法 ................................. 4

4.1 给水、中水系统施工方法 ............................... 4

4.2 排水系统施工方法 .................................... 6

北京鑫基建筑工程有限责任公司 北京回龙观拆迁补偿配套用房工程水暖施工方案

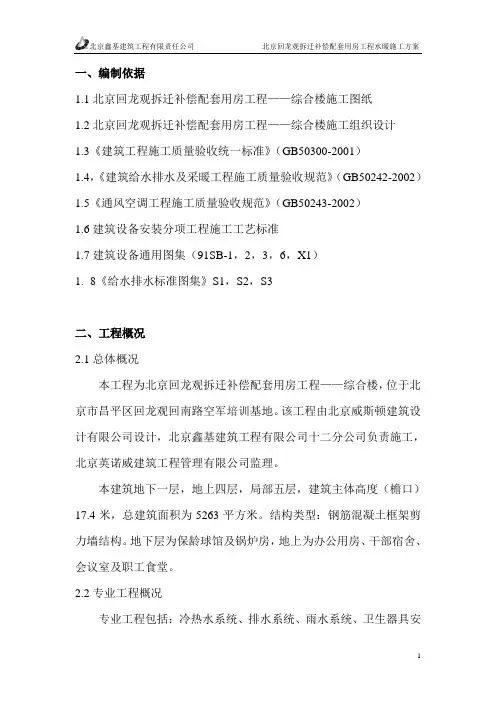

1 一、编制依据

1.1北京回龙观拆迁补偿配套用房工程——综合楼施工图纸

1.2北京回龙观拆迁补偿配套用房工程——综合楼施工组织设计

1.3《建筑工程施工质量验收统一标准》（GB50300-2001）

1.4，《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）

1.5《通风空调工程施工质量验收规范》（GB50243-2002）

1.6建筑设备安装分项工程施工工艺标准

1.7建筑设备通用图集（91SB-1，2，3，6，X1）

1. 8《给水排水标准图集》S1，S2，S3

二、工程概况

2.1总体概况

本工程为北京回龙观拆迁补偿配套用房工程——综合楼，位于北京市昌平区回龙观回南路空军培训基地。该工程由北京威斯顿建筑设计有限公司设计，北京鑫基建筑工程有限公司十二分公司负责施工，北京英诺威建筑工程管理有限公司监理。

本建筑地下一层，地上四层，局部五层，建筑主体高度（檐口）17.4米，总建筑面积为5263平方米。结构类型：钢筋混凝土框架剪力墙结构。地下层为保龄球馆及锅炉房，地上为办公用房、干部宿舍、会议室及职工食堂。

2.2专业工程概况

专业工程包括：冷热水系统、排水系统、雨水系统、卫生器具安北京鑫基建筑工程有限责任公司 北京回龙观拆迁补偿配套用房工程水暖施工方案

2 装、采暖系统、通风系统、消火栓系统。

2.2..1冷水系统：

本工程水源为深井供水，3层以下由高位水箱供水，供水压力为0.14Mpa，4层由变频水泵供水，供水压力为0.13Mpa,日用水量107m³/d。管材采用纳米抗菌不锈钢复合管，卡箍连接。

2.2.2热水系统：

锅炉房生活热水供原有建筑及洗衣房，本工程生活热水供水温度为60C，热水系统设备布置另行设计。管材采用纳米抗菌不锈钢复合管，卡箍连接。

- 1 -

目 录

1、编制依据： ............................... 2

2、工程概况 ................................. 2

3、施工部置: ................................ 6

4、主要施工方法及技术要点 ................... 8

5、安全管理措施 ............................ 26

6、其它管理措施 ............................ 27

7、质量管理措施 ............................ 28

8、资料设计 ................................ 30

9、施工进度计划 ............................ 31

- 2 - 1、编制依据：

⑴、 招标单位提供设计图纸及招标文件资料

⑵、 《建筑给水排水设计规范》GB50015—2003

⑶、 《通风与空调工程施工质量验收规范》GB50243—2002

⑷、 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002

⑸、 91SB华北标准图集

⑹、 《洁净厂房设计规范》GB50073-2001

⑺、 《洁净室验收规范》GB50243-97

⑻、 《高效空气过滤器》GB13554-92

⑼、 《新净化厂房设计规范》GB50072-2001

2、工程概况

本工程为总后药检所药检楼改造工程，建筑面积为3305m2，结构形式为框架结构；地上五层局部六层；一至五层为办公用房，六层为设备间。

本专业设有给排水系统；采暖系统；通风系统；纯水系统；消火栓系统；气体管路系统。

2.1给排水系统:

2.1.1生活给水系统：

生活给水系统由室外给水管网直接供给，与原管道连接，其中生活用水最高日用水量38.3m3/d，最高小时用水量为7.09m3/h；生活给水系统采用热镀锌钢管，丝扣连接，均采用暗装；管道穿楼板应做钢套管，套管的直径比管道直径大2号，套管顶部高出地面20mm，底部与楼板底面平，套管与管道间用密封膏填实；给水立管及吊顶内管道均设置防结露保温，保温材料采用8mm厚阻燃聚乙烯泡沫缠绕；埋地、暗装管道均做防腐处理，涂刷沥青漆两道；

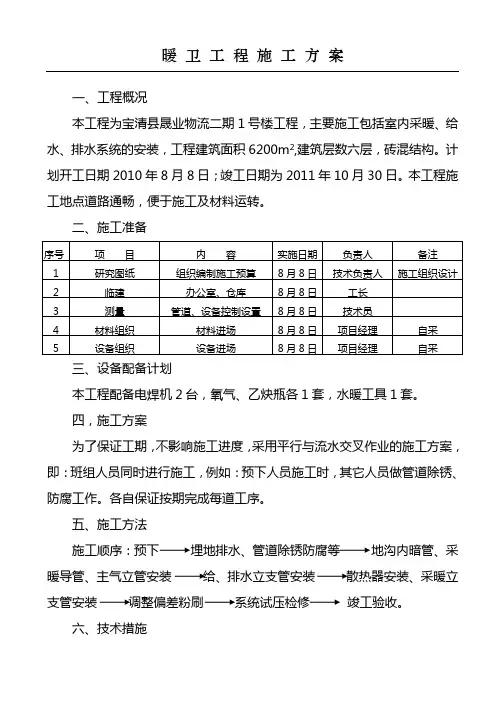

暖 卫 工 程 施 工 方 案

一、工程概况

本工程为宝清县晟业物流二期1号楼工程，主要施工包括室内采暖、给水、排水系统的安装，工程建筑面积6200m2,建筑层数六层，砖混结构。计划开工日期2010年8月8日；竣工日期为2011年10月30日。本工程施工地点道路通畅，便于施工及材料运转。

二、施工准备

序号 项 目 内 容 实施日期 负责人 备注

1 研究图纸

组织编制施工预算

8月8日 技术负责人 施工组织设计

2 临建 办公室、仓库 8月8日 工长

3 测量 管道、设备控制设置 8月8日 技术员

4 材料组织 材料进场 8月8日 项目经理 自采

5 设备组织 设备进场 8月8日 项目经理 自采

三、设备配备计划

本工程配备电焊机2台，氧气、乙炔瓶各1套，水暖工具1套。

四，施工方案

为了保证工期，不影响施工进度，采用平行与流水交叉作业的施工方案，即：班组人员同时进行施工，例如：预下人员施工时，其它人员做管道除锈、防腐工作。各自保证按期完成每道工序。

五、施工方法

施工顺序：预下 埋地排水、管道除锈防腐等 地沟内暗管、采暖导管、主气立管安装 给、排水立支管安装 散热器安装、采暖立支管安装 调整偏差粉刷 系统试压检修 竣工验收。

六、技术措施

暖 卫 工 程 施 工 方 案

为确保工程质量，保证工期，现场施工人员必须严格按《建筑给、排水及采暖工程施工质量验收规范》施工。

1、采暖系统安装：室内采暖方式为地热式取暖，机械式热水采暖系统供水温度为95ºC，回水温度为70 ºC，楼梯间采用散热器为四柱式760型散热器，系统采用上供下回采暖系统。

⑴散热器系统及连接分集水器的采暖管道采用焊接钢管，管道公称直径DN≤32mm用螺纹连，公称直径大于32mm采用焊接，地热管材为PEX交联聚乙烯管材，规格为D20X1.9。按设计要求从水干管用调节阀（T40H-16），回水干管用闸阀（Z45T-10），采暖系统立管上、下均安装铜制截止阀（J41H-10C），管道系统最低点配置DN20泄水管，并安装同口径闸阀，管道系统的最高点配置DN20自动排气阀。
