管径换算表

管径的英制和mm单位的换算

工程管径对照表（常用）

1 英寸=25.4毫米 =8英分

1/2 是 四分(4英分) DN15

3/4 是 六分(6英分) DN20

2分管 DN8

4分管 DN15

6分管 DN20

1′ DN25

1.2′ DN32

1.5′ DN40

2′ DN50

2.5′ DN65

3′ DN80

4′ DN100

5′ DN125

6′ DN150

8′ DN200

10′ DN250

12′ DN300

GB/T50106-2001

2.4管径

2.4.1管径应以mm为单位。

2.4.2管径的表达方式应符合下列规定：

1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；

2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；

3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；

4 塑料管材，管径宜按产品标准的方法表示；

5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB

5836.1-92）

给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）.

关于DN与De的区别：

1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：

4分管：4/8英寸：DN15；

6分管：6/8英寸：DN20； 1寸管：1英寸：DN25；

寸二管：1又1/4英寸：DN32；

寸半管：1又1/2英寸：DN40；

两寸管：2英寸：DN50；

三寸管：3英寸：DN80（很多地方也标为DN75）；

一、DN与De的换算。

DN是英语“公称直径”的缩写(Nominal Diatmeter) ，De是管道外径的缩写(External

Diameter)

DN15/DE20；DN20/DE25；DN25/DE32；DN32/DE40；DN40/DE50； DN50/DE63；DN65/DE75/；DN80/DE90；DN100/DE110

二、DN与英寸的换算。

1 英寸=25.4毫米 =8英分

1/2 是 四分(4英分) DN15

3/4 是 六分(6英分) DN20

2分管 DN8

4分管 DN15

6分管 DN20

1′ DN25

1.2′ DN32

1.5′ DN40

2′ DN50

2.5′DN65

3′ DN80

4′ DN100

5′ DN125

6′ DN150

8′ DN200

10′ DN250

12′ DN300

三、HDPE 双壁波纹管

高密度聚乙烯(HDPE)双壁波纹管,通过与传统钢筋混凝土圆管的比较,对其经济性做出评价,得到的主要结论为:管径≤800 mm时,若埋深＜2.5 m,大多数情况下(Ф600例外)混凝土管的铺设单价要比HDPE管低;若埋深＞2.5 m,则混凝土管的铺设单价增长加快,比HDPE管要高出5％～22％左右.管径＞800 mm时,任一埋深HDPE管的铺设单价都比混凝土管高得多,此时需综合考虑其它因素,决定是否用HDPE管代替传统管材.

高密度聚乙烯HDPE双壁波纹管(双壁承插口)价格表

规 格 环刚度S1≥4KN/㎡ 环刚度S1.5≥6KN/㎡ 环刚度S2≥8KN/㎡ 密 封 圈

元/米 元/米 元/米 元/只

DN225 58 63 68 10

DN300 93 104 116 22

DN400 150 168 186 35

DN500 245 270 330 45

DN600 340 380 420 62

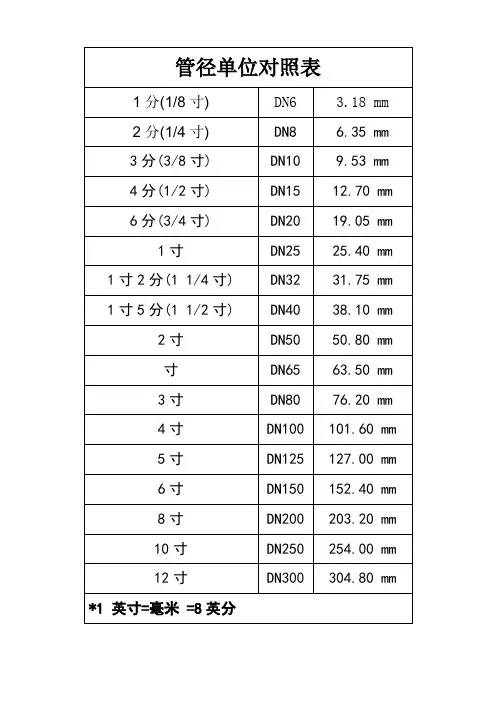

管径单位对照表

1分(1/8寸) DN6 3.18 mm

2分(1/4寸) DN8 6.35 mm

3分(3/8寸) DN10 9.53 mm

4分(1/2寸) DN15 12.70 mm

6分(3/4寸) DN20 19.05 mm

1寸 DN25 25.40 mm

1寸2分(1 1/4寸) DN32 31.75 mm

1寸5分(1 1/2寸) DN40 38.10 mm

2寸 DN50 50.80 mm

寸 DN65 63.50 mm

3寸 DN80 76.20 mm

4寸 DN100 101.60 mm

5寸 DN125 127.00 mm

6寸 DN150 152.40 mm

8寸 DN200 203.20 mm

10寸 DN250 254.00 mm

12寸 DN300 304.80 mm

*1 英寸=毫米 =8英分

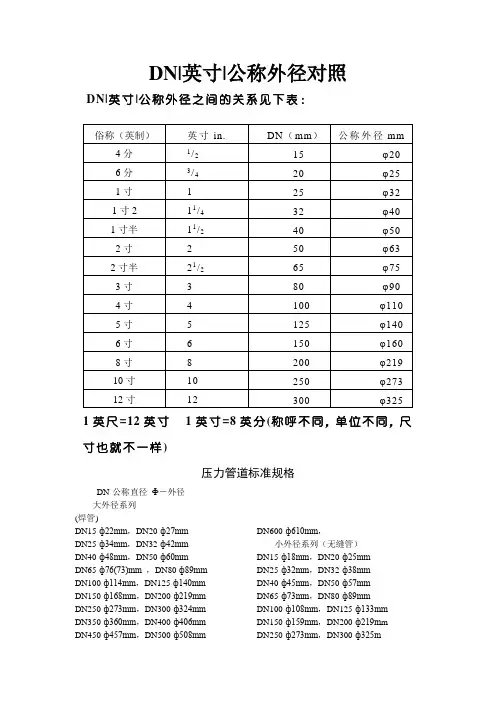

DN|英寸|公称外径对照

DN|英寸|公称外径之间的关系见下表：

俗称（英制） 英寸in. DN（mm） 公称外径mm

4分 1/2 15 φ20

6分 3/4 20 φ25

1寸 1 25 φ32

1寸2 11/4 32 φ40

1寸半 11/2 40 φ50

2寸 2 50 φ63

2寸半 21/2 65 φ75

3寸 3 80 φ90

4寸 4 100 φ110

5寸 5 125 φ140

6寸 6 150 φ160

8寸 8 200 φ219

10寸 10 250 φ273

12寸 12 300 φ325

1英尺=12英寸 1英寸=8英分(称呼不同，单位不同，尺寸也就不一样)

压力管道标准规格

DN-公称直径 Ф－外径

大外径系列

(焊管)DN15-ф22mm，DN20-ф27mm

DN25-ф34mm，DN32-ф42mm

DN40-ф48mm，DN50-ф60mm

DN65-ф76(73)mm ，DN80-ф89mm

DN100-ф114mm，DN125-ф140mm

DN150-ф168mm，DN200-ф219mm

DN250-ф273mm，DN300-ф324mm

DN350-ф360mm，DN400-ф406mm

DN450-ф457mm，DN500-ф508mm DN600-ф610mm，

小外径系列（无缝管）

DN15-ф18mm，DN20-ф25mm

DN25-ф32mm，DN32-ф38mm

DN40-ф45mm，DN50-ф57mm

DN65-ф73mm，DN80-ф89mm

DN100-ф108mm，DN125-ф133mm

DN150-ф159mm，DN200-ф219mm

DN250-ф273mm，DN300-ф325m

工程管径对照表

1 英寸=25.4毫米 =8英分

1/2 是 四分(4英分) DN15
