碧桂园地产集团工程管理铝模应用管理宝典

碧桂园图纸深化要点碧桂园铝模图纸深化要点施工方确认：_____________________日期：__________________________ XXXXXXXXXXXXXXXXXXXXXXXXX 公司XXXX年XX月XX日一、碧桂园免抹灰实测实量总体要求:参照集团工管中心土建工程实测实量检查办法，要求铝模拆模后达到免抹灰条件，应从截面尺寸、墙表面平整度、墙垂直度、顶板水平度、楼板厚度、阴阳角方正、方正性、外窗洞口尺寸8个维度进行实测实量，允许偏差符合下表要求：见下表1:2018年试行稿实测实量检查标准二、对铝合金模板厂家体系要求：1、板材要求：所有板材全数标准版生产，宽度400mm；层高小于3. 2m以下的墙面模板一板到顶，不允许有非标板出现。

2、背榜要求：A、SSGF新体系：外墙六道内墙五道背楞，最上边第六道背楞加固在C 槽板上；要有竖向背楞，阴阳角处背楞不允许断开，背楞型材型号统一；B、铝模免抹灰体系：外墙五道内墙四道背楞，最上边第五道背楞加固在C槽板上；要有竖向背榜，阴阳角处背楞不允许断开，背榜型材型号统一。

3、斜撑要求：中间间距不大于1600mm,距离墙端部不大于600mm,大于500mm短墙处要求斜撑加固。

4、立杆支撑要求：短边方向第一根立杆离墙端不大于750皿。

5、飘窗要求：平行于短边方向配模，飘板通长背楞加固。

6、卫生间、电梯井、强弱电箱墙体必须为现浇墙体、楼层配筋采用双层双向配筋（新体系要求）7、厂家预拼装制度：铝模板生产完成后，需在铝模厂家试拼装检查，且经过区域.项目.总包多方验收通过，严禁铝模板直接运输到施工现场。

& SSGF新体系铝模支模示意图：9、铝模免抹灰体系支模示意图:鄴it翩狎50*30方管P3、、询g詡釆馳瑯方管蜀梯《KO250伽\蹴高度40（血3.飘窗台侧面设置一道防胀模背楞，螺杆距地面高度宜200mm,且不大于300mm,螺杆间距W800mm。

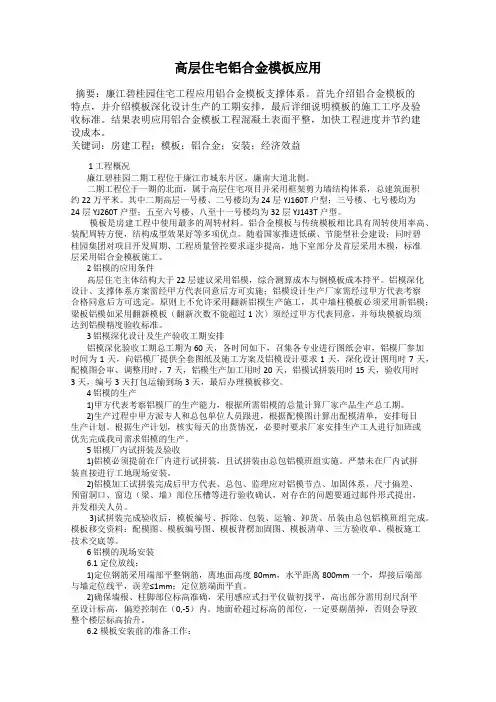

高层住宅铝合金模板应用摘要：廉江碧桂园住宅工程应用铝合金模板支撑体系。

首先介绍铝合金模板的特点，并介绍模板深化设计生产的工期安排，最后详细说明模板的施工工序及验收标准。

结果表明应用铝合金模板工程混凝土表面平整，加快工程进度并节约建设成本。

关键词：房建工程；模板；铝合金；安装；经济效益1 工程概况廉江碧桂园二期工程位于廉江市城东片区，廉南大道北侧。

二期工程位于一期的北面，属于高层住宅项目并采用框架剪力墙结构体系，总建筑面积约22万平米。

其中二期高层一号楼、二号楼均为24层YJ160T户型；三号楼、七号楼均为24层YJ260T户型；五至六号楼、八至十一号楼均为32层YJ143T户型。

模板是房建工程中使用最多的周转材料。

铝合金模板与传统模板相比具有周转使用率高、装配周转方便，结构成型效果好等多项优点。

随着国家推进低碳、节能型社会建设；同时碧桂园集团对项目开发周期、工程质量管控要求逐步提高，地下室部分及首层采用木模，标准层采用铝合金模板施工。

2 铝模的应用条件高层住宅主体结构大于22层建议采用铝模，综合测算成本与钢模板成本持平。

铝模深化设计、支撑体系方案需经甲方代表同意后方可实施；铝模设计生产厂家需经过甲方代表考察合格同意后方可选定。

原则上不允许采用翻新铝模生产施工，其中墙柱模板必须采用新铝模；梁板铝模如采用翻新模板（翻新次数不能超过1次）须经过甲方代表同意，并每块模板均须达到铝模精度验收标准。

3 铝模深化设计及生产验收工期安排铝模深化验收工期总工期为60天，各时间如下，召集各专业进行图纸会审，铝模厂参加时间为1天，向铝模厂提供全套图纸及施工方案及铝模设计要求1天，深化设计图用时7天，配模图会审、调整用时，7天，铝模生产加工用时20天，铝模试拼装用时15天，验收用时3天，编号3天打包运输到场3天，最后办理模板移交。

4 铝模的生产1)甲方代表考察铝模厂的生产能力，根据所需铝模的总量计算厂家产品生产总工期。

BGY 铝模成本分析总结1、铝模成本组成------- 型材铝模将近 60%的成本在于铝型材。

铝型材计价规则：铝锭当日均价+型材加工费. 目前铝锭价格在 14000 元/吨，型材加工费在 4000-4500 元/吨。

铝模加工流程：切- 冲 -焊- 校。

2、铝模成本组成------- 模板加工/生产铝模模板加工：分为标准板和非标板。

目前市场存在非常多的小厂，单纯生产的角度，能满足铝模的生产任务，一般一条生产线的小型铝模厂月度产能在3000-4000 方左右。

模板加工费用在 5500-6500 元/吨，损耗一般控制在 3%3、铝模成本组成----- 铁件加工铝模铁件加工：独立支撑、背楞、斜撑、吊杆、马镫等。

广州番禺、佛山南海、惠州一带有非常成熟的铁件加工厂，加工精度及时间均能保障，并且有部分铝模厂也有铁件加工的能力。

铁件加工在广东是非常成熟的行业，价格基本稳定在 6500-7000 元/ 吨。

（价格会随钢铁价格而波动）4、铝模成本组成------- 配件辅材铝模配件：销钉、销片、穿墙螺杆、山型卡、螺母、套管、预埋螺栓等。

目前铝模的配件产业已经非常成熟，基本上市面上任何类型的配件都可以直接采购。

铝模配件折算到铝模面积一般在 20-25 元/平方。

5、铝模成本组成------- 铝模设计铝模设计：图纸深化、梁、墙、板配模图，K 板配模图、吊模配模图、背楞配模图、生产清单、施工方案等。

广东是国内最早使用铝模的地区，而且有非常多的铝模厂自身设计根本不足，很大部分设计都是外发专业的设计工作室设计。

目前铝模设计费用在 25 元/平方左右。

6、铝模成本组成------- 铝模预拼装铝模预拼装：预拼装、开孔、编号、打包等工作。

一般铝模厂是发包给专业铝模预拼队伍进行预拼。

目前铝模预拼费用在30-35 元/平方（含编号、打包）。

7、铝模成本组成：铝型材费用（铝模均重控制在 24-26KG/平方）：420-460 元/ 平方；铝模加工费用： 120-150 元/ 平方；铁件费用：6500-7500 元/吨，100-120 元/平方；辅材费用：25 元/平方；铝模设计费用：25 元/平方；铝模预拼装费用：30 元/平方。

新建造体系下的监理管理茶山碧桂园鲁班监理部
毛
自防水，减少外墙、窗边渗漏等质量隐患。

对准备进场的钢筋进行挂牌验收
钢筋检查钢筋检查钢筋检查钢筋检查
楼面隐蔽验收挂牌楼面隐蔽验收挂牌场地挂牌移交场地挂牌移交
监理人员现场对梁、板、剪力墙柱进行砼回弹试验监理人员现场检查内外墙垂直度、水平度等
楼板厚度检测仪混凝土钢筋检测仪
监理人员现场对楼板厚度进行检测
监理人员现场对楼板钢筋直径、间距、保护层厚度等进行检测
(4)、降尘降温系统(5)、临时卫生间
每隔3层设置一处临时卫生间，设置位置为楼梯休
息平台。

主、消除隐患”的目的。

目录第一章工程概况 (2)第一节工程简介 (2)第二节铝合金模板工程概况 (2)第二章编制依据 (4)第三章施工总体部署 (5)第一节管理组织机构及岗位职责 (5)第四章施工准备与资源配置计划 (7)第一节施工准备 (7)第二节资源配置计划 (8)第五章铝合金模板的设计及安拆 (10)第一节铝合金模板设计细部构造 (10)第二节铝合金模板安装工艺流程 (24)第三节铝合金模板的拆除 (30)第六章质量保证措施 (31)第七章安全文明保证措施 (32)第一节安全管理目标 (32)第二节安全施工技术措施 (32)第三节文明施工保证措施 (35)第八章应急救援预案 (36)第一节识别和确定潜在的突发事件 (36)第二节应急组织及联络 (39)第三节应急响应 (42)第九章铝合金模板计算书 (42)第一节设计大纲 (42)第二节材料性能 (42)第三节设计及计算 (43)第四节楼面模板结构计算 (43)第五节墙身模板结构计算 (49)第六节墙模板的稳定性计算 (53)1第一章工程概况第一节工程简介第二节铝合金模板工程概况1、模板工程概况本工程塔楼上标准层以后均采用铝合金模板，架空层、大线条及地下室采用“胶合板+木方+钢管+对拉螺杆”模板体系。

2、铝合金模板工程概况铝合金模板主要应用于3#、4#、5#、8#、9#、13#、14#号塔楼标准层，标准层层高3m，其中户型J118(26F)、J143(30F)、J118(30F)铝模施工部位为户型标准层（部分楼层大线条采用二次或其他方式施工处理）。

标准层梁、板构件尺寸如下表所示：本工程铝合金模板由厂家提供，铝合金模板及其支撑系统设计均由厂家完成。

3、铝合金模板的优、特点3.1、重量轻、刚度高实验检验数据证明了铝合金抗弯曲强度为普通钢材三倍，建筑用铝模板每平方米只有25KG，为现有金属建筑模板中最轻，施工过程中无需借助吊装等机械设备。

23.2、各类规格型号齐全、精度高施工图纸一次设计成型，结构、施工严密，误差小、精度高，非常适合标准层高层、超高层建筑以及多栋同户型建筑。

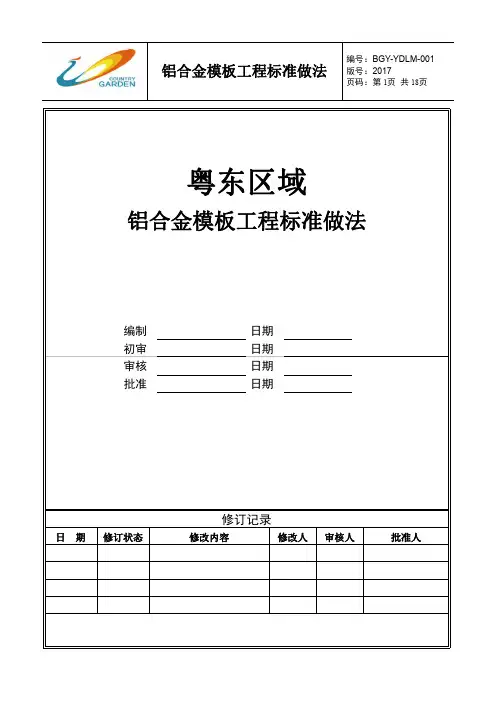

铝合金模板工程标准做法编号：BGY-YDLM-001版号：2017页码：第1页共18页粤东区域铝合金模板工程标准做法编制日期初审日期审核日期批准日期修订记录日期修订状态修改内容修改人审核人批准人铝合金模板工程标准做法一、准备工作1目的：明确铝合金模板工程的标准做法，提高主体结构实测质量及观感质量，从而提升客户对于工程质量的满意度。

2适用范围：适用于粤东区域所有采用铝合金模板施工的工程项目。

3编制说明本标准做法原则上要求所有在建及新建项目均按此做法执行，但鼓励项目在本标准上，进一步将模板加固及安装做法进行深度优化。

4、铝合金模板工程的前期准备4.1铝合金模板对结构设计的要求：4.1.14.1.2铝合金模板的生产周期：从图纸会审起计至铝模板运到现场总工期60天，各阶段工期如下：1、图纸内审（明确细部做法、质量目标、项目难点等）；（5天）2、提供全套图纸（建筑、结构、水电、装修、定位图，外架方案）；（2天）3、图纸深化设计；（5天）4、图纸配模设计及定稿；（7天）5、铝模生产（标准件、非标件、铁件）；（25天）6、预拼装及验收；（10天）7、编号、打包、运输。

（1天）总共约60天。

（一）铝模从深化设计到试拼装验收完成的标准工期60天；（二）向铝模厂提供的图纸及方案包括：建筑图、结构图、装修图、水电图、外架方案、放线孔位、布料机位等；图纸应由项目部下发，有相关签发记录；（三）深化图完成后，铝模厂将图纸发项目部、设计部、区域工程技术部、总包等单位，项目部负责组织各单位参加联合会审确认；（四）铝模加工试拼装完成后项目部、总包、监理、区域工程技术部应对铝模节点、加固体系、尺寸偏差、窗边（梁、墙）部位压槽等进行验收确认。

5、标准层铝模板配置标准：序号模板名称单位形象数量备注1剪力墙、柱模板层12梁模板层13楼面模板层14早拆头层35独立钢支撑层3/46阳台、飘板（悬挑）层46、铝模板体系选用：6.1、铝模板选用6061-T6系列铝合金材料，采用一次性挤压成型的整体型材模板，模板厚度最薄处≥4mm；6.2、钢撑、销钉、销片、背楞等钢配件，采用Q235材质，优先考虑热镀锌处理；6.5、推荐对铝模板表面进行金属粉喷涂处理（以提高砼观感质量）；6.6、脱模剂选用水性脱模剂，但头4层优先采用油性乳化脱模剂（严禁废机油）。
