化工仪表基础知识培训课件
欢迎大家来参加本次关于化工仪表基础知识的培训课程，本课程将涵盖仪表的基本概念、常用仪表的工作原理、仪表的安装及维护方法、仪表的选型及其它相关知识点。
一、仪表的基本概念
仪表是一种用于测量物理量的仪器，它根据测量的物理量的情况，给出数值和合理的结论。化工仪表是指用于化学或化工过程中测量物理量的仪表，用于检测化学或者化工中的温度、压力、流量、液位等过程变量。
二、常用仪表的原理
1、温度仪表：温度仪表是根据温度变化影响电阻值变化原理来测量温度的，可以使用热电阻、热电偶等。
2、压力仪表：压力仪表是根据压力变化影响某种物质的物理量变化原理来测量压力的，如压力变送器、压力开关等。
3、流量仪表：流量仪表是根据流体流量对某种物质物理量所产生的变化原理来测量流量的，如转子流量计、电磁流量计等。
4、液位仪表：液位仪表是根据液体液位高低影响某种物质物理量变化原理来测量液位高度，如液位变送器、液位开关、液位检测传感器等。
三、仪表的安装及维护 - 2 - 1、仪表安装需要按照本公司的《安装调试说明书》来进行，确保仪表的安装准确，运行稳定，防止仪表因安装不当产生变形而影响测量精度。
2、完成仪表安装后，应给予仪表进行调试，确保仪表的准确度符合要求。
3、仪表需定期检查，检查仪表的设定值是否正确，仪表的外壳是否完好，仪表的工作是否正常。
四、仪表的选型
1、在选用仪表时，应根据工况的不同，结合实际情况，选择最适合的仪表，以确保所用仪表能满足安装要求，准确满足测量需求。
2、在选用仪表时，还应考虑仪表的精度等级、防护等级等技术参数，确保仪表的准确度和使用寿命可以满足工况需求。
3、要针对某种仪表，熟悉仪表选型等方面的基本知识，了解仪表的型号及技术参数，便于实际应用中的选型。
电仪仪表基础知识培训
仪表基础知识过程控制一般是指冶
金、石油、化工、电力、轻工、建材等工业部门生产过程的自动化，即通过采用各种自动化仪表、计算机等自动化技术工具，对生产过程中的某些物理参数进行自动检测、监督和控制，以达到最优化的技术经济指标，提高经济效率和劳动生产力，节约能源，改善劳动条件和保护环境卫生等目的。
过程控制系统是指自动控制生产过程中的温度、压力、流量、液位、成分分析等这样的一些变量，并且使这些变量稳定在某一范围，或按预定的规律变化的系统。
自动控制系统由三个部分组成：
第一部分：检测仪表
检测仪表是用来检测工艺过程参数的仪表（也叫一次仪表），它是工人的眼睛，它能检测工艺过程的大部分参数，这是人所做不到的。例如：物质的成份分析（如：酸浓、SO2、O2，PH 等）流量、液位、湿度、压力、转速、温度、重量、位移、振动等。这些测量有的是直接测量出来的，但是大部分参数是不可能直接测量出来的，要用间接测量的方法才能测量出来。
第二部分：指示、调节仪表指示、调节仪表是控制系统的核心，相当于人的大脑，一般称为“二次仪表”。现在大多数用DCS系统、PLC系统（可编程序控制器）。一套DCS系统或PLC系统可以完成以前单体仪表所有的功
能。
PLC控制系统的特长是用于开关控制，故现在很多电气设备都随机带来PLC控制系统，最小的控制系统甚至只有几个检测点。但是若模拟信号太多，则用PLC系统就不太合适，成本太高（模拟卡较贵）。
DCS系统是一种综合控制系统，即能进行模拟控制，又能进行数字控
制，系统可大可小，大到几万点，小到几十点；自从微软公司开发出
“ WINDOWS系统以后，组态又方便，故DCS系统得到了广泛的应用，一般新上一个项目都会采用DCS系统。
第三部分：执行机构
执行机构的种类：执行机构的种类有各种各样的。除了常用的各种气动和电动调节阀外，很多电气设备都可以作为执行机构。例如风机、泵、搅拌机、加热器等。作为执行机构用的最多的还是各种各样的调节阀。所有的调节阀都由两部分组成：驱动部分和执行部分。驱动部分有：气动簿膜、气缸、电磁阀，还有电气驱动系统。执行部分有：单座阀、双座阀、蝶阀、球阀、隔膜阀、三通阀等。

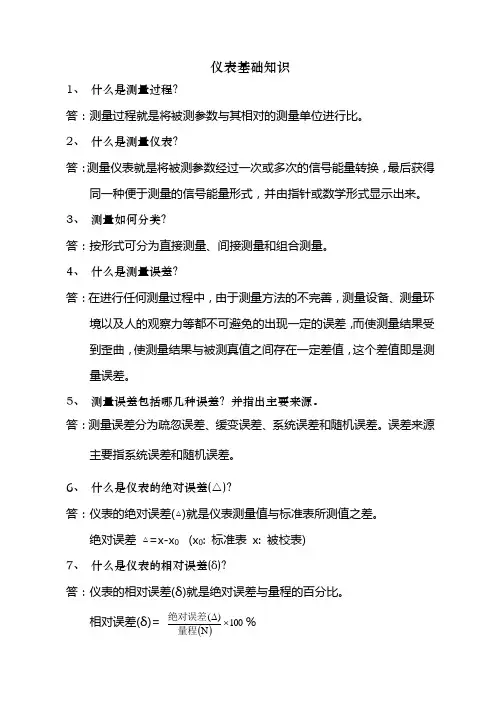

仪表基础知识
1、 什么是测量过程？
答：测量过程就是将被测参数与其相对的测量单位进行比。
2、 什么是测量仪表？
答：测量仪表就是将被测参数经过一次或多次的信号能量转换，最后获得同一种便于测量的信号能量形式，并由指针或数学形式显示出来。
3、 测量如何分类？
答：按形式可分为直接测量、间接测量和组合测量。
4、 什么是测量误差？
答：在进行任何测量过程中，由于测量方法的不完善，测量设备、测量环境以及人的观察力等都不可避免的出现一定的误差，而使测量结果受到歪曲，使测量结果与被测真值之间存在一定差值，这个差值即是测量误差。
5、 测量误差包括哪几种误差？并指出主要来源。
答：测量误差分为疏忽误差、缓变误差、系统误差和随机误差。误差来源主要指系统误差和随机误差。
6、 什么是仪表的绝对误差(△)？
答：仪表的绝对误差(△)就是仪表测量值与标准表所测值之差。
绝对误差 △=x-x0 (x0: 标准表 x: 被校表)
7、 什么是仪表的相对误差(δ)？
答：仪表的相对误差(δ)就是绝对误差与量程的百分比。
相对误差(δ)= 100N)(量程绝对误差% 8、 什么是允许误差（δ允）？
答：允许误差（δ允）就是在正常情况下允许的最大误差。
9、 什么是仪表的精度等级？
答：根据仪表的允许误差，去掉“±”号与“%”号后的数值，可以
确定仪表的精度等级。
10、什么叫灵敏度？
答：灵敏度是仪表对被测量物体的反应能力，它反映仪表对被测参数的变化的灵敏程度。
11、仪表按使用的能源分成几大类:
答：分成气动议表、电动仪表、液动仪表三大类。
12、根据信息传递过程的作用不同仪表分成几类:
答：可分为检测仪表、显示仪表、集中控制装置、调节仪表、执行器。
13、按组成形式仪表可分为几类:
答：可分为：
(1) 基地式仪表:仪表之间以不可分离的机械结构连接在一起,即把各部分装置装在一个表壳内形成一个整体。
仪表工基础知识培训内容
一、仪表工概述
- 仪表工的职责和工作范围
- 工业自动化的重要性
- 仪表工在工业生产中的作用
二、安全知识
- 安全操作规程
- 个人防护装备的使用
- 紧急情况的处理方法
三、电气基础知识
- 电流、电压、电阻和功率的基本概念
- 基本电路的组成和功能
- 电气元件的识别和使用
四、仪表分类与原理
- 传感器、变送器、控制器、执行器等仪表的分类
- 各类仪表的工作原理和应用场景
- 仪表的信号类型：模拟信号与数字信号
五、仪表安装与调试
- 仪表的选型原则
- 仪表的安装要求和步骤
- 仪表的调试方法和技巧
六、仪表维护与故障排除
- 常规维护的重要性和方法 - 常见故障的诊断和处理
- 故障排除的逻辑和步骤
七、仪表校准与测试
- 校准的目的和方法
- 测试仪器的使用和读数
- 数据记录和分析
八、自动化控制系统基础
- 过程控制系统的组成
- 控制器的设置和编程
- 过程控制策略：PID控制等
九、计算机辅助设计（CAD）与仿真
- CAD软件在仪表设计中的应用
- 仿真软件的使用和模拟过程
十、现代仪表技术
- 智能仪表的特点和优势
- 无线通信技术在仪表中的应用
- 工业物联网（IIoT）的基础知识
十一、案例分析与实操演练
- 典型工业现场仪表应用案例分析
- 实操演练：仪表安装、调试、维护
十二、培训总结与考核
- 培训内容的回顾和总结
- 考核方法和标准
- 反馈与改进建议
通过这份培训内容，仪表工将能够系统地学习到必要的基础知识，为日后的工作打下坚实的基础。
