软化水设备工作原理

  • 格式：docx
  • 大小：24.07 KB
  • 文档页数：2

软化水设备工作原理

软化水设备是一种常见的水处理设备，用于去除水中的硬度物质，如钙、镁离子等。软化水设备的工作原理是通过离子交换技术来实现的。

软化水设备通常由一个树脂柱和控制系统组成。树脂柱中填充着一种称为离子交换树脂的物质，它具有特殊的化学性质，可以吸附和释放水中的离子。

软化水设备的工作过程可以分为以下几个步骤：

1. 吸附阶段：当未处理的水通过软化水设备时，其中的钙、镁离子等硬度物质会被离子交换树脂吸附。这些离子会与树脂上的功能基团发生化学反应，形成化学键。

2. 冲洗阶段：当树脂吸附了大量的硬度物质后，需要进行冲洗以去除吸附在树脂上的物质。冲洗过程中，通过控制系统中的阀门，将含有盐水或者酸性溶液的冲洗液引入树脂柱中，使树脂恢复到吸附前的状态。

3. 冲洗废液处理：冲洗过程中产生的废液需要进行处理，以防止对环境造成污染。常见的废液处理方法包括中和、沉淀、过滤等。

4. 冲洗后的树脂再生：冲洗后的树脂需要再生，以便继续吸附水中的硬度物质。树脂再生的方法包括盐水再生和酸性再生。盐水再生是将饱和盐水溶液通过树脂柱，使树脂上的钙、镁离子被盐水中的钠离子取代。酸性再生是将稀盐酸溶液通过树脂柱，使树脂上的钙、镁离子被酸性溶液中的氢离子取代。

软化水设备的工作原理基于离子交换技术，通过吸附和释放离子来去除水中的硬度物质。软化水设备广泛应用于工业、商业和家庭等领域，可以提供符合要求的软化水，减少水垢的产生，延长设备的使用寿命，并改善水质的品质。 软化水设备的性能主要取决于离子交换树脂的选择和控制系统的稳定性。不同类型的树脂具有不同的吸附和释放能力，根据实际需求选择合适的树脂非常重要。控制系统需要能够准确控制冲洗和再生过程，以保证软化水设备的稳定运行。

总结起来，软化水设备通过离子交换技术去除水中的硬度物质，工作原理包括吸附、冲洗、废液处理和树脂再生等步骤。它可以提供符合要求的软化水，减少水垢的产生，延长设备的使用寿命，并改善水质的品质。选择合适的离子交换树脂和稳定的控制系统对软化水设备的性能至关重要。

合集下载

软化水设备型号

软化水设备型号

产水量m³/h树脂罐（mm)D×H×个数盐罐（mm) D×H×个数装填树脂量（kg）进出水径DN(英寸）装机外型尺寸长×宽×高 L×W×H(mm)1HLA-2001200×1200×1300×600×1203/41000×500×18002HLA-2501250×1400×1300×600×14011000×500×18003HLA-3002300×1650×1400×800×16011050×540×19004HLA-4004400×1650×1400×800×110011150×540×19005HLA-5006500×1900×1500×900×11601-1.51450×750×21006HLA-6008600×1900×1660×1200×12401.51600×750×23007HLA-75010750×1900×1760×1200×13801.51600×760×23008HLA-90015900×1900×1900×1200×155021800×900×24009HLA-1000201000×2000×1000×1200×175022300×1100×265010HLA-1200301200×2000×1200×1500×1100032500×1400×275011HLA-1400401400×2100×1370×1630×1150033000×1400×28501HLB-2502250×1400×2400×800×1803/4150×540×19002HLB-3003300×1650×2400×800×11201160×540×19003HLB-4004400×1650×2500×900×120012200×750×21004HLB-5006-8500×1900×2500×900×13201.52300×750×23005HLB-6008-12600×1900×2900×1200×14801.52300×900×23001HLC-90015900×1900×2900×1200×2110023600×1000×24002HLC-1000201000×2000×900×1200×215002-33800×1200×26503HLC-1200301200×2000×1200×1500×2200034800×1200×27504HLC-1400401400×2100×1370×1630×2300036200×1400×28505HLC-1500501400×2400×1370×1630×2400036500×1400×29001HLD-1200701200×2000×1370×1630×2200034200×1400×28002HLD-1400801400×2100×1370×163021300036200×1400×28003HLD-16001001600×2400×1580×1800×2400036500×1400×2900北京龙碧源公司软化水设备型号运行方式

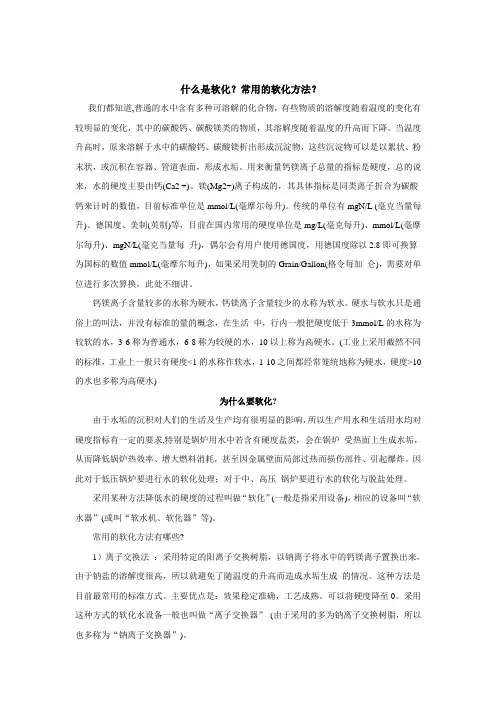

软化水设备说明书

软化水设备说明书

什么是软化？常用的软化方法？

我们都知道,普通的水中含有多种可溶解的化合物，有些物质的溶解度随着温度的变化有较明显的变化，其中的碳酸钙、碳酸镁类的物质，其溶解度随着温度的升高而下降。当温度升高时，原来溶解于水中的碳酸钙、碳酸镁析出形成沉淀物，这些沉淀物可以是以絮状、粉

末状，或沉积在容器、管道表面，形成水垢。用来衡量钙镁离子总量的指标是硬度，总的说来，水的硬度主要由钙(Ca2 +)、镁(Mg2+)离子构成的，其具体指标是同类离子折合为碳酸钙来计时的数值，目前标准单位是mmol/L(毫摩尔每升)。传统的单位有mgN/L (毫克当量每升)、德国度、美制(英制)等，目前在国内常用的硬度单位是mg/L(毫克每升)、mmol/L(毫摩尔每升)、mgN/L(毫克当量每 升)，偶尔会有用户使用德国度，用德国度除以2.8即可换算为国标的数值mmol/L(毫摩尔每升)，如果采用美制的Grain/Gallon(格令每加 仑)，需要对单位进行多次算换，此处不细讲。

钙镁离子含量较多的水称为硬水，钙镁离子含量较少的水称为软水。硬水与软水只是通俗上的叫法，并没有标准的量的概念，在生活 中，行内一般把硬度低于3mmol/L的水称为较软的水，3-6称为普通水，6-8称为较硬的水，10以上称为高硬水。(工业上采用截然不同的标准，工业上一般只有硬度<1的水称作软水，1-10之间都经常笼统地称为硬水，硬度>10的水也多称为高硬水)

为什么要软化?

由于水垢的沉积对人们的生活及生产均有很明显的影响，所以生产用水和生活用水均对硬度指标有一定的要求,特别是锅炉用水中若含有硬度盐类，会在锅炉 受热面上生成水垢，从而降低锅炉热效率、增大燃料消耗，甚至因金属壁面局部过热而损伤部件、引起爆炸。因此对于低压锅炉要进行水的软化处理；对于中、高压 锅炉要进行水的软化与脱盐处理。

采用某种方法降低水的硬度的过程叫做“软化”(一般是指采用设备)，相应的设备叫“软水器”(或叫“软水机、软化器”等)。

软化水系统工作原理及示意图

软化水系统工作原理及示意图

控制系统流程图及流程说明

1.流程图：

树脂失效后

工作状态 反洗状态 再生状态

流量控制

盐罐注水 快洗状态 慢洗状态

2.流程说明：

①工作状态：原水经过控制阀由上布水器进入树脂罐，经树脂层处理

的水通过底部的下布水器，沿着中心升降管向上，再通过控制阀的出

水口流出。

②反洗状态：原水进入控制阀后沿中心升降管向下，通过底部的下布

水器经过树脂层向上，最后通过控制阀排污口排出。其目的是为了松

动树脂。

③再生状态：原水经吸盐器产生虹吸，带着再生还原剂 （20以上的

饱和盐水）进入树脂罐，然后经过树脂层进入下布水器和升降管，再

通过控制阀排污口排出 （实际原水经与20以上的饱和盐水混合后的

盐水浓度为8％左右)。

④慢速清洗状态：原水经控制阀进入树脂罐，经树脂层处理过的水通

过底部的下布水器，然后沿着中心的升降管向上，再通过控制阀排污

口流出。

⑤快速清洗状态：原水经控制阀进入树脂罐向下，经过树脂层后进入

下布水器沿升降管向上，最后通过控制阀排污口流出。

⑥盐罐注水状态：原水进入控制阀，经注水器向盐罐注水。 4、软水器的主要技术参数及其工况要求

1.原水硬度： ＜6mmol/L

2.出水硬度： ＜0.03mmol/L

3.正常工作水压：0.2-0.6MPa; 试验压力：0.9MPa

4.工作温度： 2-50℃

5.自控电源： 220V/50Hz;

6.设备总压损(管路＋控制器＋布水器)=0.3kg

7.树脂型号：001×7聚苯乙烯 Na+型强酸性阳离子交换树脂

8.安装要求：地基需水平，并且承重。设排污沟。盐罐靠近树脂罐。

9.盐箱内再生液浓度NaCl: >20%

10.用户不可以用加碘盐、加钙盐为再生剂。

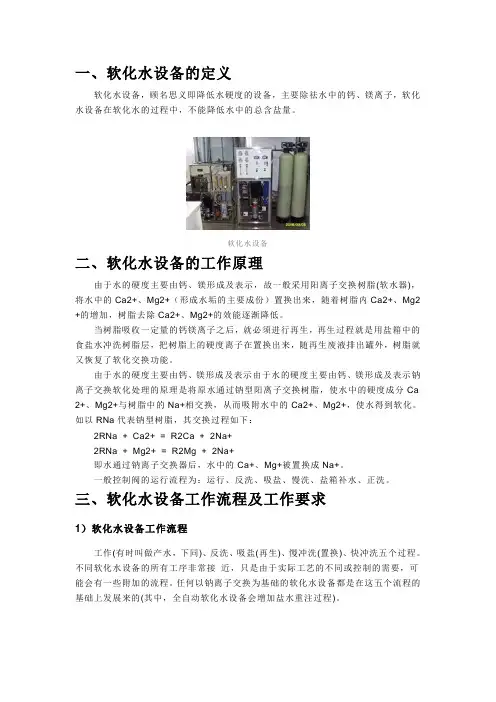

软化水工作原理

软化水工作原理

一、软化水设备的定义

软化水设备，顾名思义即降低水硬度的设备，主要除祛水中的钙、镁离子，软化水设备在软化水的过程中，不能降低水中的总含盐量。

软化水设备

二、软化水设备的工作原理

由于水的硬度主要由钙、镁形成及表示，故一般采用阳离子交换树脂(软水器)，将水中的Ca2+、Mg2+（形成水垢的主要成份）置换出来，随着树脂内Ca2+、Mg2+的增加，树脂去除Ca2+、Mg2+的效能逐渐降低。

当树脂吸收一定量的钙镁离子之后，就必须进行再生，再生过程就是用盐箱中的食盐水冲洗树脂层，把树脂上的硬度离子在置换出来，随再生废液排出罐外，树脂就又恢复了软化交换功能。

由于水的硬度主要由钙、镁形成及表示由于水的硬度主要由钙、镁形成及表示钠离子交换软化处理的原理是将原水通过钠型阳离子交换树脂，使水中的硬度成分Ca2+、Mg2+与树脂中的Na+相交换，从而吸附水中的Ca2+、Mg2+，使水得到软化。如以RNa代表钠型树脂，其交换过程如下：

2RNa + Ca2+ = R2Ca + 2Na+

2RNa + Mg2+ = R2Mg + 2Na+

即水通过钠离子交换器后，水中的Ca+、Mg+被置换成Na+。

一般控制阀的运行流程为：运行、反洗、吸盐、慢洗、盐箱补水、正洗。

三、软化水设备工作流程及工作要求

1）软化水设备工作流程

工作(有时叫做产水，下同)、反洗、吸盐(再生)、慢冲洗(置换)、快冲洗五个过程。不同软化水设备的所有工序非常接 近，只是由于实际工艺的不同或控制的需要，可能会有一些附加的流程。任何以钠离子交换为基础的软化水设备都是在这五个流程的基础上发展来的(其中，全自动软化水设备会增加盐水重注过程)。

软化水设备工作流程示意图

反洗：工作一段时间后的设备，会在树脂上部拦截很多由原水带来的污物，把这些污物除去后，离子交换树脂才能完全曝露出来，再生的效果才能得到保证。反洗过程就是水从树脂的底部洗入，从顶部流出，这样可以把顶部拦截下来的污物冲走。这个过程一般需要5-15分钟左右。
