2020学年度人教版九年级物理下册第二十章《电与磁》章末强化训练(含解析)

2020春人教物理九下第20章电与磁练习含答案第20章电与磁1、下列说法中正确的是（）A．磁场是由磁感线组成的B．导体中的负电荷在做定向移动时一定产生磁场C．利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向D．将能自由转动的小磁针放在磁场中的P点，小磁针静止时，小磁针S极所指的方向就是P点的磁场方向2、在蹄形磁体旁的a点放一小磁针(涂黑的一端为N极),且指向如图所示,b点不放小磁针但画有磁感线,c点既不放小磁针,也没有画磁感线,则下列判断正确的是()A.a点处有磁场,且方向向上B. 蹄形磁体的上端是N极C.c点处没有磁场D.b点处有磁场,但其方向无法确定3、如图所示是温度自动报警器的原理图，它运用了许多物理知识。

以下说法中不正确的是（）A．温度计中的水银是导体B．温度计是根据液体热胀冷缩的性质工作的C．报警器中的电磁铁运用了电流的热效应D．电磁继电器是一种电路开关4、下列功能中，电磁继电器不能完成的是（）A.控制电路中电流缓慢变化B.控制电路中电流的有无C.利用低电压、弱电流控制高电压、强电流D.远距离自动控制与操作5、如图为直流电动机的工作原理．以下相关的分析中正确的是（）A．将电源和磁铁的两极都同时对调，线圈会反方向转动B．电动机工作过程中，消耗电能全部转化为机械能C．电动机工作过程中，线圈中也产生感应电流D．电动机工作过程中，线圈中的电流方向保持不变6、如图为我国新型反潜巡逻机．机尾的“棍子”叫做磁异探测器，它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在．如图能解释磁异探测器工作原理的是（）A. B. C. D.7、假想地磁场是由地球内部一块大磁体产生的,如图所示的四个示意图中,能合理描述这块大磁体的是()8、如图所示为一种温度自动报警器原理图，它的核心部件是一支顶端封有一段金属丝的水银温度计。

关于此温度报警器的说法正确的是（）A．温度升高至74℃时，电灯亮B．温度升高至74℃时，电铃响C．温度升高至66℃时，电铃响D．温度升高至66℃时，电灯亮9、如图所示是火灾自动报警原理图。

给我一个支点，可以撬起整个地球。

——阿基米德人教版九年级物理第20章电和磁综合训练一、选择题1. 如图所示是条形磁体周围的磁感线分布图，在a、b、c、d四点中，磁场最强的是()A. a点B. b点C. c点D. d点2. 如图所示，电动机的工作原理与下面哪个实验现象的原理是相同的()3. 图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分，当它在磁场中按箭头方向运动时，不能．．产生感应电流的情况是()4. 如图所示是一种环保型手电筒，只要将它来回摇动，小灯泡就能发光，能说明该手电筒工作原理的装置图是()5. 如图所示的四个装置可以用来研究有关物理现象或说明有关原理，下列表述正确的是()A. 图①研究电磁感应现象B. 图②研究电磁铁磁性强弱与线圈匝数的关系C. 图③说明电动机原理D. 图④说明发电机原理6. 在一次物理实验中，小于同学连接了如图所示的电路，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法错误的是()A.电磁铁的A端为N极B.小磁针静止时，N极水平指向左C.利用这一现象所揭示的原理可制成的设备是发电机D.当滑动变阻器滑片P向右端移动，电磁铁磁性增强7. 如图所示，电动平衡车是一种新型交通工具，被广大青少年所喜爱。

图中与电动平衡车驱动前行过程原理相同的是()8. 如图所示，闭合开关，导体ab就会运动起来，下列说法正确的是 ()A.发电机是利用这一原理工作的B.在此过程中，机械能转化为电能C.此实验说明磁场对通电导体有力的作用D.同时改变电流方向和磁场方向，可以改变导体ab的运动方向二、填空题9. 用如图所示的装置可以探究通电螺线管外部磁场的方向．(1)选用小磁针是为了________________．(2)实验过程中，把电池的正负极位置对调，这样操作是为了研究____________________和__________是否有关．10. 如图所示，是探究“磁场对通电导线的作用”的实验装置，当闭合开关S时，导线ab中电流的方向是从________(选填“a到b”或“b到a”)，导线ab受到磁场力的作用而向左运动；如果只改变电流方向，那么导线ab将向________运动．科学家在该实验基础上发明了电动机，实现了把________能转化为机械能．11. 课外兴趣小组自制了一个“温度自动报警器”(原理如图所示)．使用时发现电磁铁磁性不够强，改进的办法有________________(只需填出一种)．要使图中电磁铁通电时左端为N极，a点应接电源的________极．12. 发电机的工作原理是________________．能说明直流电动机工作原理的是图中______图．13. 如图所示，用漆包线绕成矩形线圈，将线圈两端的导线拉直并用刀将漆全部刮掉，作为转动轴．将线圈放在金属支架上，在它下面放一块小磁体，用纸做一个小风车固定在转动轴上，将装置与小量程电流表相连，使小风车转动，可观察到__________________的现象，说明电路中有电流产生，此过程中________能转化为电能，若将电流表换成干电池接入电路，线圈________(选填“能”或“不能”)持续转动．14. 学习电与磁的知识后，小阳同学知道了发电机发电是利用________原理．小阳用如图所示的实验装置探究产生电流的条件，闭合开关后，铜棒AB、灵敏电流表、开关、导线组成了闭合电路，当小阳让铜棒AB________(选填“上下”或“左右”)运动时，灵敏电流表的指针会发生偏转．15. 如图所示是探究电磁铁磁性的电路图，则电磁铁的S极为(选填“A”或“B”)端。

2020春人教版物理题：九年级全一册第20章电与磁练习含答案*第20章电与磁*1、关于如图所示的磁场，下列说法正确的是（）A.左端为磁铁的S极B.a处的磁场比b处的磁场弱C.a点所放小磁针静止时北极指向右D.如果将此磁体在教室中悬吊起来，静止时图示的右端指南【参考答案】解：A、磁体外部的磁感线是从N极出发，回到S极的，故A正确；B、磁感线越密集，该处磁场越强，越稀疏，故图中a处的磁场比b处的磁场弱，故B正确；C、a点所放小磁针静止时北极指向左，故C错误；D、地磁场的北极在地理南极附近，地磁场南极在地理北极附近，如果将此磁体在教室中悬吊起来，静止时图示的右端指向北，故D错误．故选AB．（1）在磁体外部，磁感线从N极出发，回到S极；（2）根据理想模型方法的思路进行分析，即为了人们可以形象直观的认识磁场，科学家通过想象引入了磁感线，磁感线的疏密程度反映磁场的强弱；（3）同名磁极相互排斥，异名磁极相互吸引；（4）地磁场的北极在地理南极附近，地磁场南极在地理北极附近，结合磁极间的作用规律可做出判断．关于磁场要知道磁极间的相互作用是通过磁场产生的，知道磁感线的由来，以及磁感线方向的确定．2、如图所示是温度自动报警器的原理图，它运用了许多物理知识。

以下说法中不正确的是（）A．温度计中的水银是导体B．温度计是根据液体热胀冷缩的性质工作的C．报警器中的电磁铁运用了电流的热效应D．电磁继电器是一种电路开关答案：C解析：温度自动报警器是由两部分电路组成的，包括左侧与温度计相连的控制电路和右侧与电铃相连的工作电路。

控制电路中用温度计作为控制电路的开关，温度计是利用了测温液体的热胀冷缩的原理制成的，可以选用水银作为测温物质，因为水银是导体。

当温度达到设定值时，控制电路接通，电磁铁中有电流通过，具有磁性，吸引衔铁，使电铃所在的工作电路接通，电铃响，电磁继电器就相当于电铃所在工作电路的开关。

3、如图所示，在探究电磁铁的磁性强弱与什么因素有关实验中，下列说法中正确的是A. 把滑动片向左滑动时，磁性减弱B. 把滑动片向左滑动时，磁性增强C. 若增加线圈匝数，磁性将减弱D. 若改变电流的方向，磁性将增强【答案】B4、如图所示的实验与电动机工作原理相同的是（）A. B.C. D.【答案】D5、如图为反潜巡逻机．机尾的“棍子”叫做磁异探测器，它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在．选项图与磁异探测器工作原理相同的是（）A. B. C. D.【答案】B【解析】【解答】解：磁异探测器将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，说明有感应电流产生；A、图示的实验是奥斯特实验，运用了电流的磁效应，可制成电磁铁，故A错误；B、开关闭合后，在外力作用下使导体左右移动，切割磁感应线，则电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理．故B正确；C、图示为通电导体在磁场中受力，是电动机的原理，故C错误；D、如图是研究电磁铁磁性强弱的影响因素，故D错误。

人教版九年级物理全册第二十章电与磁一、单选题1.如图所示是奥斯特实验的示意图，以下关于奥斯特实验的分析正确的是（）A. 小磁针发生偏转说明通电导线周围存在磁场B. 移去小磁针后，通电导线周围磁场消失C. 通电导线周围的磁场与条形磁体周围磁场相似D. 通电导线周围的磁场方向与电流方向无关2.如图所示，电磁铁P和Q通电后（）A. P的右端是N极，Q的左端是S极，它们相互吸引B. P的右端是S极，Q的左端是S极，它们相互排斥C. P的右端是N极，Q的左端是N极，它们相互排斥D. P的右端是S极，Q的左端是N极，它们相互吸引3.如图所示，两条条形磁体靠近的两个端头处各放有一个小铁钉，当两磁体相互接触时，小铁钉将会（）A. 相互靠近B. 相互远离C. 落下D. 静止不动4.如图所示，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动过程中，会出现的现象是A. 电流表示数变大，弹簧长度变长B. 电流表示数变大，弹簧长度变短C. 电流表示数变小，弹簧长度变短D. 电流表示数变小，弹簧长度变长5.下列措施中，不能增大直流电动机线圈的转速的是（）A. 增大线圈的匝数B. 将N、S极对调C. 换用磁性更强的磁体D. 在安全范围内换用电压更高的电源6.甲乙两个装置都相同，用开关和导线连接成如图所示的电路，当闭合开关时，用外力使导体棒cd水平向右运动，会发现导体棒ab也随之运动。

由此分析两个装置可知（）A. 人们根据甲部分发生的电磁感应现象，发明了发电机B. 人们根据甲部分发生的奥斯特现象，发明了电动机C. 人们根据乙部分发生的电磁感应现象，发明了发电机D. 人们根据乙部分发生的奥斯特现象，发明了电动机7.如图所示，有条形磁体和电磁铁，虚线表示磁感线，磁极甲、乙、丙、丁的极性依次是（）A. S、N、S、SB. N、N、S、NC. S、S、N、ND. N、S、N、N8.根据如图所示的小磁针静止时所指的方向，可以判断（）A. a是N极，b是S极B. a是S极，b是N极C. a、b都是N极D. a、b都是S极9.为了判断一根铁棒是否具有磁性，小明进行了如下四个实验，根据实验现象不能确定该铁棒一定有磁性的是（）A. 悬挂的铁棒转动起来后静止时指向南北B. 将铁棒一端靠近小磁针，相互排斥C. 将铁棒一端靠近大头针，大头针被吸引D. 水平移动铁棒，测力计示数有变化10.有两根大头针被磁铁一端吸引，悬在磁铁下方，如图所示的四幅图中能正确反映实际情况的是（）A. B. C. D.11.在探究“影响电磁铁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路．关于实验原理及现象的分析，正确的是（）A. 实验中甲、乙是形状大小不同的两个铁钉B. 实验中流经甲、乙上线圈的电流大小相同C. 根据右手螺旋定则，可判断出乙铁钉的上端是电磁铁的N极D. 铁钉下的大头针呈发散状是因为大头针带了相同的电荷12.科学家探索自然界的秘密，要付出艰辛的努力，十九世纪英国科学家法拉第，经过十年坚持不懈的努力，终于发现了电磁感应现象，下列几幅图示实验能表明这一现象的是（）A. B.C. D.13.如图所示，若要使滑动变阻器的滑片P向右移动时，弹簧测力计的示数变小，则变阻器接入电路的方式可以是A. C接E，D接FB. C接E，B接FC. A接E，D接FD. A接E，B接F14.微型电扇通电工作时，它是电动机．如图所示，在微型电扇的插头处连接小灯泡，用手快速拨动风扇叶片时，小灯泡发光，此时微型电扇变成了发电机．关于电动机和发电机的工作原理，下列说法中正确的是（）A. 电动机的工作原理是电磁感应B. 电动机的工作原理是通电导线在磁场中受到力的作用C. 发电机的工作原理是电流的磁效应D. 发电机的工作原理是通电导线在磁场中受到力的作用二、填空题15.我们到商场购物时有时会使用银行卡刷卡机，它的刷卡位置是一个带有线圈的小铁环（如图所示），当银行卡上的磁条从指定位置刷过时，线圈中就会产生电流，这时就可以读出银行卡内的相关信息，根据以上介绍可知，银行卡刷卡机的工作原理是。

一、选择题1．如图所示是实验室电流表的内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转。

下列四幅图中与此电流表工作原理相同的是( )A．B．C．D．2．POS刷卡机的广泛应用给人们的生活带来了便利。

POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头(如图所示)，在使用时,将带有磁条的信用卡在PS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息下图中能反映POS刷卡机读出信息原理的是( )A．B．C．D．3．如图所示，条形磁铁置于水平面上，电磁铁与其在同一水平面上，右端固定并保持水平，当电路中滑动变阻器滑片P逐渐向右移动时，条形磁铁仍保持静止，在此过程中条形磁铁受到的摩擦力的方向和大小是A．方向向左，逐渐增大B．方向向左，逐渐减小C．方向向右，逐渐增大D．方向向右，逐渐减小4．如图是有关电与磁实验的装置图，其中用来研究电磁感应现象的是A．B．C．D．5．研究物理问题的常见方法有：控制变量法、等效替代法、转换法、模型法、比较法、归纳法、类比法和实验+推理等，下列研究方法判断正确的是A．在研究磁场时，引入磁感线对磁场进行形象的描述，采用了归纳法B．在研究合力与分力的关系时，采用了控制变量法C．在探究阻力对物体运动的影响时，推理出物体不受阻力时将以恒定不变的速度永远运动下去，采用了实验+推理的方法D．在探究电流的热效应与电阻的关系时，用密闭容器中质量相等的空气的温度变化来比较不同电阻丝产生的热量，采用了模型法6．如图所示，下列有关电磁学的知识，说法正确的是（）A．甲图中，说明电磁铁的磁性强弱与电流大小有关B．乙图中，闭合开关，滑片向右侧滑动时，弹簧测力计的示数变小C．丙图中，电动机运用了此原理，电动机将电能转化为机械能D．丁图中，此实验是由奥斯特发现的电磁感应现象7．物理学史上,很多杰出的科学家发现了很多重要的物理现象或规律,对于下列物理现象或规律的理解错误的是A．欧姆定律——欧姆发现“导体中的电流跟导体两端的电压成正比,跟导体的电阻成反比”B．电流的磁效应——奥斯特通过实验证实“电流的周围存在着磁场”C．电磁感应现象——法拉第通过实验发现“闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就产生电流”D．焦耳定律——焦耳通过大量实验发现“电流通过导体产生的热量跟电流成反比,跟导体的电阻成正比,跟通电时间成正比”8．梳过头发的塑料梳子可“粘”起碎纸屑，下列现象中“粘”的原因与其相同的是（）A．电风扇叶片容易“粘”灰尘B．黑板擦“粘”在磁性黑板上C．塑料吸盘“粘”在光滑的瓷砖上D．两个铅块削平挤压后“粘”在一起9．如图所示，通电螺线管周围小磁针静止时，小磁针N极指向正确的是A．a、b、c B．a、b、d C．a、c、d D．b、c、d10．如图所示为条形磁铁和电磁铁，虚线表示磁感线，则甲、乙、丙、丁的极性依次是（）A．N、N、S、NB．S、N、S、SC．S、S、N、ND．N、S、N、N11．“悬空的磁环”实验中，若所用的磁环都一样，中间的塑料管是光滑的．当甲、乙两个磁环处于静止状态时，它们之间的距离为h1，如图所示．再往乙的正上方套入丙磁环，当丙悬空并静止后，甲、乙之间的距离变为h2，乙、丙之间的距离为h3．已知磁环间的斥力随它们距离的减小而增大，则h1、h2、h3之间的大小关系满足（）A．h1＞h2h2＞h3B．h1＞h2h2＜h3C．h1＜h2h2=h3D．h1＜h2h2＜h312．小明同学设计了如图所示的电路探究“电磁铁的磁性强弱与什么因素有关”的实验。

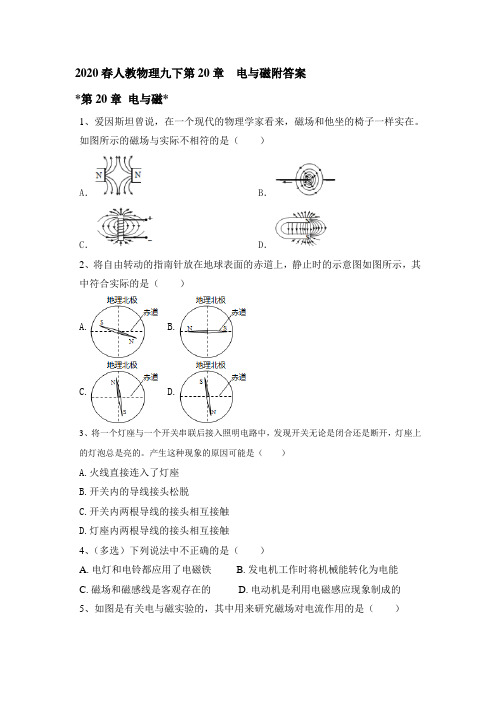

2020春人教物理九下第20章电与磁附答案*第20章电与磁*1、爱因斯坦曾说，在一个现代的物理学家看来，磁场和他坐的椅子一样实在。

如图所示的磁场与实际不相符的是（）A．B．C．D．2、将自由转动的指南针放在地球表面的赤道上，静止时的示意图如图所示，其中符合实际的是（）A. B.C. D.3、将一个灯座与一个开关串联后接入照明电路中，发现开关无论是闭合还是断开，灯座上的灯泡总是亮的。

产生这种现象的原因可能是（）A.火线直接连入了灯座B.开关内的导线接头松脱C.开关内两根导线的接头相互接触D.灯座内两根导线的接头相互接触4、（多选）下列说法中不正确的是（）A. 电灯和电铃都应用了电磁铁B. 发电机工作时将机械能转化为电能C. 磁场和磁感线是客观存在的D. 电动机是利用电磁感应现象制成的5、如图是有关电与磁实验的，其中用来研究磁场对电流作用的是（）A. B. C. D.6、刷卡机广泛应用于银行、超市等，如图所示的POS刷卡机读出信息的原理是：当带有磁条的信用卡在刷卡机上刷过时，刷卡机的检测头就会产生感应电流，便可读出磁条上的信息。

下列设备的工作原理与刷卡机读取信息原理相同的是A.电磁铁B.发电机C.电动机D.电磁继电器7、地理的两极和地磁两极并不重合，存在磁偏角，最早发现磁偏角的是（）A.奥斯特B.安培C.沈括D.法拉第8、（多选）下列说法中，正确的是（）A. 电磁继电器是一种电路开关B. 地磁场的N极在地球的北极附近C. 奥斯特实验说明通电导体周围存在着磁场D. 将能自由转动的小磁针放在磁场中的P点，小磁针静止时N极所指的方向就是P点磁场的方向9、在直流电动机结构中,换向器的作用是( )A.改变磁感线的方向B.改变线圈的转动方向C.改变线圈中的电流方向D.使线圈中的电流方向和转动方向同时改变10、如图为我国新型反潜巡逻机．机尾的“棍子”叫做磁异探测器，它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在．如图能解释磁异探测器工作原理的是（）A. B. C. D.11、如图所示，画出了两个磁极间的磁感线．在下图中标出的磁极名称和A点小磁针静止时北极所指的方向均正确的是（）A. B.C. D.12、如图是某小组的同学研究“影响电磁铁磁性大小的因素”的实验装置，其中甲、乙、丙三图中，线圈的匝数相同，而丁图中线圈的匝数是前面三图的2倍。

2020【春】人教物理九下第20章电与磁练习及答案*第20章电与磁*1、在地球表面的某位置，发现自由转动的小磁针静止时沿竖直方向，且S极向下(提示：指向地心为下，远离地心为上)，则小磁针所在位置在地球的( ) A．北磁极附近 B．南磁极附近 C．赤道附近D．以上均有可能2、下列器材中没有用到磁性材料的是( )A.录音机中使用的录音带B.计算机中的存储软盘C.CD、VCDD.DVD播放器中使用的光碟3、放在条形磁铁和通电螺线管旁边的小磁针，静止时N极的指向就是小磁针中心所在位置的磁场方向，下列四幅图中，磁针的指向错误的是（）A. B.C. D.4、如图所示，在探究电磁铁的磁性强弱与什么因素有关实验中，下列说法中正确的是A. 把滑动片向左滑动时，磁性减弱B. 把滑动片向左滑动时，磁性增强C. 若增加线圈匝数，磁性将减弱D. 若改变电流的方向，磁性将增强5、利用磁场对通电导体产生力的作用来制造的电器是( )A. 电风扇B. 发电机C. 电铃D. 电话6、如图所示的四个装置中，能说明发电机工作原理的是（）A. B.C. D.7、小张同学在一个通电螺线管的周围添画上一些小磁针以表示该处的磁感线方向，如图所示，其中小磁针涂黑的是N极，其中画正确的小磁针为（）A.aB.bC.cD.d8、如图所示，放在通电螺线管内部中点处的小磁针，静止时N极指向左，关于电源的正负极和螺旋管的N、S极，下列判定正确的是（）A. A端是螺线管的S极B. A端是螺线管的N极C. C端是电源的负极D. D端是电源的负极9、如图所示是一种水位自动报警器的原理图，当水位到达金属块A时（一般的水能导电），电路中（）A. 红灯和绿灯都亮B. 红灯和绿灯都不亮C. 绿灯亮，红灯不亮D. 红灯亮，绿灯不亮10、如图是有关电与磁实验的，其中用来研究磁场对电流作用的是（）A. B. C. D.11、如图为反潜巡逻机．机尾的“棍子”叫做磁异探测器，它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在．选项图与磁异探测器工作原理相同的是（）A. B. C. D.12、我们用带箭头的曲线方便、形象的描述磁场，这样的曲线叫。

第二十章电与磁教学目标1．磁场对电流的作用实验2．电磁感应原理及应用3．发电机和电动机的原理及区别知识点梳理一、磁场对电流的作用磁场对通电导体的作用：通电导体在磁场里，会受到力的作用。

实验证明：（1）当电流方向和磁场方向平行时，磁场对导体没有力的作用。

（2）通电导体在磁场里，受力方向与电流方向和磁感线方向有关，当只改变其中一个的方向时，受力方向会改变，同时改变两个的方向，受力方向不改变。

二、电动机基本结构：转子线圈、定子（磁体）、电刷、换向器电刷的作用：与半环接触，使电源和线圈组成闭合电路。

换向器的作用：使线圈一转过平衡位置就改变线圈中的电流方向。

原理：通电线圈在磁场中受力而转动的原理制成的，工作时将电能转化为机械能。

通电线圈在磁场中的受力大小跟电流（电流越大，受力越大）有关。

通电线圈在磁场中的受力大小跟磁场的强弱（磁性越强，受力越大）有关。

通电线圈在磁场中的受力大小跟线圈的匝数（匝数越大，受力越大）有关。

应用：直流电动机：（电动玩具、录音机、小型电器等）交流电动机：（电风扇、洗衣机、家用电器等）三、电磁感应现象（1）电磁感应现象是英国的物理学家法拉第第一个发现的。

（2）电磁感应：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生电流。

感应电流：由于电磁感应产生的电流叫感应电流。

（3）电流中感应电流的方向与导体切割磁感线的运动方向和磁场方向有关。

四、发电机原理：发电机是根据电磁感应原理工作的，是机械能转化为电能的机器。

五、电磁感应和磁场对电流的作用的区别：导体中的电流应感应而产生由电源供给主要应用发电机电动机六、直流电和交流电（1）直流电：方向不变的电流叫做直流电。

（2）交流电：周期性改变电流方向的电流叫交电流。

（3）我国交流电周期是0.02s，频率为50Hz（每秒内产生的周期性变化的次数是50次），每秒电流方向改变100次。

七、发电机和电动机的区别（1）结构：发电机无电源；电动机有电源。

初中九年级物理第二十章《电与磁》全章新课教学课时同步教学强化训练一、第一节《磁现象磁场》同步教学强化训练（附详细参考答案）二、第二节《电生磁》同步教学强化训练（附详细参考答案）三、第三节《电磁铁电磁继电器》同步教学强化训练（附详细参考答案）四、第四节《电动机》同步教学强化训练（附详细参考答案）五、第三节《磁生电》同步教学强化训练（附详细参考答案）六、第二十章《电与磁》单元质量检测卷（一）（附详细参考答案）七、第二十章《电与磁》单元质量检测卷（二）（附详细参考答案）九年级物理第二十章第一节《磁现象磁场》新课教学课时同步教学强化训练(30分钟40分)一、选择题(本大题共5小题,每小题3分,共15分)1.有三种干燥的物质,用三根完全相同的磁铁分别插入其中,提起后情形如图所示,可能是大米的是( )A.只有甲B.只有乙C.只有丙D.只有甲和乙2.下列说法正确的是( )A.磁感线是磁场中真实存在的曲线B.在用磁感线描述磁场时,磁感线都是从磁体的N极出发,回到S极C.小磁针的N极在任何情况下都指向地理的南极D.物理学中,把小磁针静止时N极所指的方向规定为该点磁场的方向3.如图所示,一根条形磁体左端为N极,右端为S极。

如图所示是从N 极到S极磁性强弱的变化情况,其中正确的是( )4.描述两个磁极间的磁感线分布的图中,正确的是( )那么( )A.甲、乙都是N极B.甲、乙都是S极C.甲是S极,乙是N极D.甲是N极,乙是S极二、填空题(本大题共3小题,每空1分,共7分)6.如图所示,被磁铁吸引的大头针(选填“能”通过对大头针产生力的作用的。

7.桌面上放有一定量的铁屑,现将两根完全相同的条形磁铁A的N极和磁铁B的S极如图甲所示放置在靠近铁屑的上方,吸附一定量的铁屑。

若将吸附有铁屑的两极靠在一起,则吸附在连接处的铁屑会(选填“增加”“不变”或“减少”);如图乙所示,将一根长度略大于两磁铁间距的软铁棒,轻轻搁在两磁铁上,则被吸附的铁屑会(选填“增加”“不变”或“减少”)。

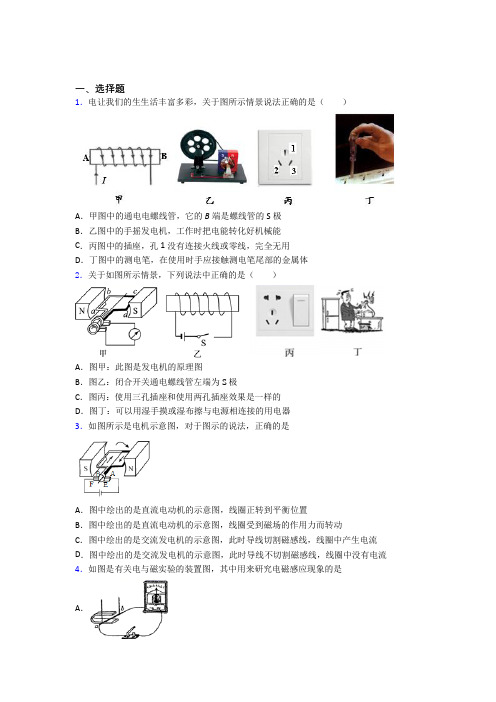

一、选择题1．电让我们的生生活丰富多彩，关于图所示情景说法正确的是（）A．甲图中的通电电螺线管，它的B端是螺线管的S极B．乙图中的手摇发电机，工作时把电能转化好机械能C．丙图中的插座，孔1没有连接火线或零线，完全无用D．丁图中的测电笔，在使用时手应接触测电笔尾部的金属体2．关于如图所示情景，下列说法中正确的是（）A．图甲：此图是发电机的原理图B．图乙：闭合开关通电螺线管左端为S极C．图丙：使用三孔插座和使用两孔插座效果是一样的D．图丁：可以用湿手摸或湿布擦与电源相连接的用电器3．如图所示是电机示意图，对于图示的说法，正确的是A．图中绘出的是直流电动机的示意图，线圈正转到平衡位置B．图中绘出的是直流电动机的示意图，线圈受到磁场的作用力而转动C．图中绘出的是交流发电机的示意图，此时导线切割磁感线，线圈中产生电流D．图中绘出的是交流发电机的示意图，此时导线不切割磁感线，线圈中没有电流4．如图是有关电与磁实验的装置图，其中用来研究电磁感应现象的是A．B．C．D．5．如图所示，能反映电动机工作原理的是A．B．C．D．6．下列各图中，正确的是A．向上飞行的足球所受重力的示意图B．家庭电路的电路图C．同名磁极周围的磁感应D．凸透镜对光线的折射7．如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔(没有戳穿)的饮料吸管放在转动轴上，吸管能在水平面内自由转动。

用餐巾纸摩擦吸管使其带电，再把丝绸摩擦过的玻璃棒放在带电吸管一端的附近，观察到吸管靠近玻璃棒。

下列说法中正确的是A．玻璃棒能吸引吸管，说明玻璃棒与吸管带有同种电荷B．因为吸管能自由转动并且很轻，所以被玻璃棒吸引C．用餐巾纸摩擦吸管时，吸管得到了电子D．丝绸与玻璃棒摩擦后也会带电，其所带电量为1.6×10-19C8．塑料梳子梳头发时，头发容易被梳子“粘”起，下列现象中“粘”的原因与其相同的是（）A．用硬纸片盖住装满水的玻璃杯，倒置后，纸片“粘”在杯口上B．在干燥的天气里，化纤布料的衣服容易“粘”在身上C．电视里讲解棋类比赛时，棋子可以“粘”在竖直悬挂的棋盘上D．两个铅杆底面削平挤压后能“粘”在一起9．如图所示，在通电螺线管导线中箭头表示电流方向附近放置的小磁针黑端为N极，静止时其指向正确的是（）A．B．C．D．10．如图所示是小明利用光敏电阻为居民楼门口设计的一种智能照明电路，L为“220V22W”的照明灯，天暗时自动发光，天亮时自动熄灭．控制电路中，电源由两节干电池串联而成．R1为定值电阻．R2为光敏电阻，其阻值会随着光强的变化而变化．下列说法不正确的是A．受控电路中，导线a端接照明电路的火线B．光敏电阻的阻值随光照强度的增大而减小C．如果提高控制电路电源电压，照明灯白天也可能发光D．当光照强度增大时，控制电路总功率将增大11．“发电鞋”是一种新型科研产品，其内部安装有磁铁和线圈，当人行走时带动磁铁运动，线圈中就产生了感应电流，下面四幅图中能说明“发电鞋”的工作原理是（）A．甲B．乙C．丙D．丁12．考试时监考人员用手持式金属探测器对考生进行检查（如图所示），当靠近金属物体时，在金属导体中就会产生感应电流，探测器发出警报｡下列图中能够反映其工作原理的是（）A．B．C．D．13．小磁针静止时指南北，以下说法正确的是（）A．小磁针北极应该指向南方B．地球本身是一个大的磁体C．地球附近有一个大的磁体D．地球周围空间不存在磁场14．新型智能手机无线充电技术应用了电磁感应原理：充电底座中的线圈存在磁场，带有金属线圈的智能手机靠近该磁场时，就能产生感应电流来实现充电。

九年级物理全册第二十章电与磁专项训练题单选题1、如图所示，静止于光滑水平面的小车上放有一条形磁铁，左侧有一电磁铁，闭合开关，下列判断正确的是（）A．小车向左运动B．只将滑片P向右移动，电磁铁磁性不变C．电磁铁右端为N极D．只将电源正负极交换，电磁铁磁性增强答案：AAC．电流从电源的正极流出，根据安培定则可知，通电螺线管的左端是N极，右端为S极，小车上的磁铁左端为N极，异名磁极相互吸引，小车受到了一个向左的吸引力，小车就会向左运动，故A正确，C错误；B．滑片P向右移动，滑动变阻器连入电路的电阻增大，电源电压不变，电流减小。

在线圈匝数和铁芯不变时，电流减小，电磁铁的磁性减弱，故B错误；D．把电源的正负极对调，可以改变电磁铁的极性，但不能改变磁性强弱，故D错误。

故选A。

2、马拉松比赛时常采用感应芯片计时，芯片里的线圈一旦有电流通过，就会激发芯片发送编码信息，系统实时获取计时信息。

当正确佩带芯片的参赛者通过起点和终点设置有磁场的地带时，就能计时，下列器件工作原理与它相同的是（）A．闭合开关导体棒在磁场中运动B．门吸C．手摇发电电筒D．电铃答案：C感应芯片计时，芯片里的线圈一旦有电流通过，就会激发芯片发送编码信息，系统实时获取计时信息。

利用了电磁感应原理。

A．闭合开关导体棒在磁场中运动，原理是通电导体在磁场中受力的作用，故A不符合题意；B．门吸的原理是磁体有吸引铁的性质，故B不符合题意；C．手摇发电电筒的原理是电磁感应，故C符合题意；D．电铃的原理是通电导体周围存在磁场，利用了电流的磁效应，故D不符合题意。

故选C。

3、如图所示的四个磁现象实验中，反映电动机原理的是（）A．电磁铁磁性的强弱与线圈匝数有关B．通电后导体在磁场中由静止开始运动C．闭合回路一部分导体切制磁感线产生电流D．通电导线下方的小磁针发生偏转答案：B电动机原理是磁场对通电导体有力的作用。

A．电磁铁磁性的强弱与线圈匝数有关是电流的磁效应，属于电生磁，故A不符合题意；B．通电后导体在磁场中由静止开始运动是由于磁场对通电导体有力的作用，与电动机工作原理相同，故B符合题意；C．闭合回路一部分导体切制磁感线产生电流是电磁感应现象，属于磁生电，与发电机原理相同，故C不符合题意；D．通电导线下方的小磁针发生偏转表明通电导体周围存在磁场，是电流的磁效应，故D不符合题意。

第二十章电与磁（单元真题训练）一、选择题1.（2020·重庆）电让我们的生生活丰富多彩，关于图2所示情景说法正确的是（ ）。

A.甲图中的通电电螺线管，它的B 端是螺线管的S 极；B.乙图中的手摇发电机，工作时把电能转化好机械能"；C.丙图中的插座，孔L 没有连接火线或零线，完全无用；D.丁图中的测电笔，在使用时手应接触测电笔尾部的金属体【答案】D 。

【解析】A 选项，图中电流如图，根据右手螺旋定则掌心面向自己，大拇指只想B 端，所以B 端为N 极，A 错误；B 选项，发电机是将机械能转化为电能，B 错误；C 选项，三孔插座为左零右火上地，即1为地线、2为零线、3为火线，有用，C 错误；D 选项，测电笔在使用时要用手接触测电笔尾部的金属体，D 正确。

2.（2020·山东滨州）关于下列四幅图表述正确的是（ ）。

A. 图甲：司南是利用地球的引力指示南北的；B. 图乙：电生磁是由法国的安培最早发现的；C. 图丙：只要导体在磁场中运动，就一定会产生电流；D. 图丁：这是电动机的工作原理【答案】D 。

【解析】A ．司南利用地磁场对磁体有力的作用来指示南北，故A 错误；B ．电生磁是由丹麦物理学家奥斯特最早发现的，故B 错误；C ．导体在磁场中运动，若不切割磁感线，就不会产生感应电流，故C 错误；D ．图中通电导体在磁场中会受到力的作用，这是电动机的工作原理，故D 正确。

故选D 。

3.（2020·四川南充）对下列四幅图解释正确的是（ ）。

A. 图甲中水平放置指南针受地磁场影响，指针N 极总是指向地理南方；B. 图乙中通电螺线管右端为N 极；C. 图丙为电动机工作原理图；D. 图丁说明了电磁铁磁性强弱与电流大小有关【答案】B 。

【解析】A ．地球是一个大磁体，地磁南极在地理北极附近，地磁北极在地理南极附近；可自由转动的小磁针，由于受地磁场的影响，静止时，S 极总是指向地理的南极方向，故A 错误；B ．由图知道，电流从螺线管的左端流入，根据右手螺旋定则可以确定，螺线管的右端为N 极，故B 正确；C ．由于图中没有电源，此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，即电磁感应现象，是发电机的工作原理，故C 错误；D ．图中两线圈串联，通过的电流大小相等，说明的是电磁铁的磁性强弱与线圈的匝数的多少有关，故D 错误。

第二十章《电与磁》测试卷一、单选题(共12小题)1.根据磁感应线方向的规定可以知道，小磁针北极在某点所受的磁力方向与该点的磁感应线方向() A．平行B．垂直C．相同D．相反2.如图所示，当开关闭合滑片向右滑动时，下列说法正确的是()A．电磁铁磁性减弱，弹簧长度缩短B．电磁铁磁性增强，弹簧长度变长C．电磁铁磁性增强，螺线管下端是北极D．电磁铁磁性减弱，螺线管下端是南极3.磁悬浮列车是现代高科技的应用，下列说法不正确的是()A．通过列车底部与上方轨道间的同名磁极相互排斥，使列车悬浮B．为产生极强的磁性使列车悬浮，制作电磁铁的线圈宜选择超导材料C．由于列车在悬浮状态下行驶，因而一定做匀速直线运动D．列车悬浮行驶时，车体与轨道间无阻力、无震动，运动平稳4.下列因素中会影响通电螺线管磁性强弱的是()A．电流的方向B．线圈的绕向C．线圈的匝数D．铁屑的多少5.甲铁棒能吸引小磁针，乙铁棒能排斥小磁针，若甲、乙铁棒相互靠近，则两铁棒()A．一定互相吸引B．一定互相排斥C．可能无磁力的作用D．可能互相吸引，也可能排斥6.用磁铁的一极在一根缝衣针上沿同一方向摩擦几次，如图，则摩擦后的缝衣针()A．可以磁化，且磁化后A端为S极B．可以磁化，且磁化后A端为N极C．可以磁化，但不能确定A端的磁极D．不能被磁化，所以不会出现磁极7.用条形磁铁吸起两枚大头针，出现的是如图中哪种情况()A．甲图B．乙图C．丙图D．都可能8.关于电磁铁的叙述中，错误的是()A．电磁铁通电时有磁性，断电时没有磁性B．电磁铁的磁性强弱与通过的电流大小有关C．电磁铁的磁性强弱跟线圈匝数无关D．电磁铁的磁性强弱跟线圈匝数有关9.如图所示是研究通电导体在磁场中的受力情况的实验装置，通电后导体AB向右运动，若要使AB 向左运动，下列办法可行的是()A．将滑动变阻器的滑片向左滑动B．将滑动变阻器的滑片向右滑动C．改变导体中的电流方向，同时改变磁场方向D．将磁体的磁极对调10.下列几种方法中，哪种不能判断磁体的周围存在着磁场？()A．将小磁针放在磁体附近会出现偏转现象B．用磁体靠近铁屑可以看到铁屑被吸引C．磁体会使周围的铁屑规则的排列D．异名磁极相互吸引11.老师用小磁体吸在黑板上来固定挂图，说明黑板一定含有下列材料中的()A．铁B．锌C．铝D．铜12.电磁铁通常弯成U形，这样做的目的是()A．使用方便B．形状美观C．加强磁性D．便于操作二、填空题(共3小题)13.如图所示的悬浮地球仪，球体和底座都是由磁性材料制成的．它利用了同名磁极相互________的原理，从而能够悬浮于空中静止或旋转，生动地展现了地球在空间的状态，完美地诠释了科技的魔力．当地球仪悬浮在空中静止时受到的合力为________N.14.感应电流的方向与______方向及______方向有关．电磁感应现象中能量的转化情况是由______能转化为______能．15.如图所示，两个条形磁体的A、B端分别吸引着一枚铁钉，由图可知，A、B为________(填“同名”或“异名”)磁极；如果将A、B相连，则铁钉会________，这是因为______．三、实验题(共3小题)16.在研究“磁场对通电导体(电流)有力的作用”实验中．(1)利用图甲所示的装置研究“磁场对电流的作用”时，应在“a”、“b”之间接入______(填“灵敏电流计”“电源”或“灯泡”)，根据该原理可制成______．(2)如图乙、丙中，磁体间磁场的磁感线方向都是从磁体N极水平指向S极，且线圈所处的空间磁场强弱是恒定不变的(也称匀强磁场)．(a)在乙图中，通电后cd段导线受磁场力的方向为竖直向下，此时，ab段导线所受磁场力的方向是竖直向上，这两个力不是一对平衡力，这是因为______A．二力不是作用在同一物体上B．二力不是作用在同一直线上C．二力的作用点不同D．二力大小不是相等(b)图丙中的线圈可以持续转动，是在外部加装了__________，该装置能使线圈平面刚处于________(填“平行磁感线”“垂直磁感线”或“任一”)位置时，自动改变线圈中的电流方向．(c)写出一种让图丙中线圈转动更快的措施：____________.17.在“探究通电螺线管外部磁场方向”实验中，在图示的螺线管周围不同位置放一些小磁针，闭合开关，观察各个小磁针的指向．此实验中小磁针的作用是______，为了探究结果更精确，小磁针应________(选填“多一些”或“少一些”)；把电池正负极对调，闭合开关会发现小磁针________，此现象说明______________．18.小波在“探究通电螺线管外部磁场的方向”实验中，组装了如图(1)所示电路，实验时：(1)可通过观察________判断通电螺线管的磁极．(2)为了探究通电螺线管外部磁场的方向与电流方向是否有关？实验中是通过________来改变通电螺线管中电流的方向．(3)如图(2)所示是通电螺线管周围的有机玻璃板上的小磁针分布状态，观察可知通电螺线管的外部磁场与________的磁场相似．(4)本实验经过改进，还可以探究通电螺线管外部磁场的强弱与电流大小的关系．请说出一种你的改进方法______________________________________________．四、作图题(共3小题)19.如图所示，地球是一个巨大的磁体，在它的周围空间中存在地磁场，它的磁场分布与条形磁铁相似．请在图中大致画出地球外部空间地磁场的磁感线分布示意图，并在每条磁感线上标出方向(至少画6条磁感线)．20.小磁针静止时的指向如图所示，在图中标出通电螺线管的N极和电源正极．21.在图的括号中标出磁体的磁极(用“N”或“S”表示)和在A点标出磁感线方向．答案解析1.【答案】C【解析】磁场的基本性质是它对放入其中的磁体有磁力的作用，小磁针N极在磁场中所受的磁力方向跟该点的磁场方向相同．2.【答案】C【解析】由图可知电流由螺线管的下方流入，则由安培定则可知螺线管下端为N极，上端为S极；则螺线管与磁铁为同名磁极相对，故应相互排斥；当滑片向右移动时，滑动变阻器接入电阻变小，则由欧姆定律可知电路中电流变大，则螺线管的磁性增强，故对磁铁的作用力变大，故磁铁应上移，即弹簧长度应变短．3.【答案】C【解析】磁悬浮列车是现代高科技的应用，它的工作原理是同名磁极相互排斥；列车悬浮行驶时，车体与轨道间有空隙，所以无阻力、无震动，运动平稳；产生极强的磁性使列车悬浮，制作电磁铁的线圈宜选择超导材料，因为超导材料无电阻，不会产生电流的热效应．故A、B、D不符合题意．4.【答案】C【解析】通电螺线管的磁性强弱与电流大小以及线圈的匝数有关，通过螺线管的电流越大、线圈匝数越多，螺线管的磁性越强；通电螺线管的磁极与电流的方向、线圈绕向有关，当电流方向改变或线圈绕线方向改变，则螺线管的磁极改变；通电螺线管的磁场分布是通过铁屑的分布来认识的，利用了转化的方法，形象地表示出磁场的分布及强弱，它不能影响通电螺线管的磁性强弱．5.【答案】D【解析】小磁针本身具有磁性，能够吸引没有磁性的铁棒，故铁棒A可能有磁性，也可能没有磁性，只是在小磁针磁场作用下暂时被磁化．铁棒B能排斥小磁针，说明B一定有磁性．若A无磁性，当A靠近B时，A、B互相吸引；若A有磁性，则A、B两磁体都分别有北极和南极，当它们的同名磁极互相靠近时，互相排斥；当异名磁极互相靠近时，互相吸引，故D正确．6.【答案】B【解析】注意磁铁是吸引钢棒的，摩擦到另一端的时候还处于吸引状态，在外力的作用下依依不舍地离开的，所以磁铁和钢棒最后“说再见”的“另一端”当然处于异名磁极(即问题中的S极)，于是A端就是N极．7.【答案】B【解析】由图可知：大头针吸在磁铁上，大头针会在磁铁磁场的作用下被磁化，从而获得了磁性．靠近磁铁的一端大头针的极性相同，远离的一端极性也相同，由于同名磁极互相排斥，所以情况如图乙所示．8.【答案】C【解析】A、电磁铁通电时有磁性，断电时没有磁性．选项正确，不符合题意．B、电磁铁的磁性强弱与通过的电流大小有关．选项正确，不符合题意．C、电磁铁的磁性强弱跟线圈匝数有关．选项错误，符合题意．D、电磁铁的磁性强弱跟线圈匝数有关．选项正确，不符合题意．9.【答案】D【解析】A、将滑动变阻器的滑片P向左移动，增大电路中的电流，会改变受力大小，但不会改变运动方向，故A不可行；B、将滑动变阻器的滑片P向右移动，减小电路中的电流，会改变受力大小，但不会改变运动方向，故B不可行；C、改变导体中的电流方向，同时改变磁场方向，受力方向不变，不可行；D、将磁体的磁极对调，受力方向改变，可行．10.【答案】B【解析】：A、将小磁针放在磁体附近会出现偏转现象，说明受到了磁力的作用，可以说明磁体的周围存在着磁场，故不合题意；B、磁体上磁极处磁性最强，能吸引铁屑，用磁体靠近铁屑可以看到铁屑被吸引，不能反应磁体周围的空间存在磁场．符合题意；C、磁体会使周围的铁屑规则的排列，这一排列是由于磁场的作用产生的，可以说明磁体的周围存在着磁场，故不合题意；D、磁极间的相互作用是通过磁场发生的，故异名磁极相互吸引可以说明磁体的周围存在着磁场，故不合题意．11.【答案】A【解析】铁是铁磁性材料，小磁体能吸引铁，在磁体与铁的压力作用下，可以固定挂图；小磁体不能吸引锌、铝、铜，小磁体与锌、铝、铜间不存在作用力，不能固定挂图；12.【答案】C【解析】在磁体的周围，磁感线从磁体的N极流出，回到S极．磁感线越密集，磁性越强．电磁铁通常弯成U形，这样做的目的是为了使磁感线密集，磁性增强；13.【答案】排斥0【解析】球体与底座是相互分离的，球体与底座之间是相互排斥的，即该悬浮地球仪是利用的同名磁极相互排斥的原理制成的；球体静止在空中时受两个力的作用，一个是竖直向下的重力，一个是竖直向上的底座对它的斥力；而且这两个力的大小相等，方向又相反；地球仪悬浮在空中静止时受到的合力为0N.14.【答案】导体运动磁场机械电【解析】(1)感应电流的方向跟导体运动方向和磁场方向有关．(2)电磁感应现象中，机械能转化为电能．15.【答案】异名下落磁体的中间磁性最弱【解析】(1)由图可以看出，A、B端铁钉被磁化后相互吸，说明铁钉带极性相反，由此可推断A、B为异名磁极．(2)若将A、B相连，两个磁体变成一个条形磁体，中间磁性最弱，吸不住大头针，故大头针落下．16.【答案】(1)电源电动机(2)(a)B(b)换向器垂直磁感线(c)增大线圈中的电流(或增加线圈的匝数、换更强的磁场等)．【解析】(1)因为通电导体在磁场中受力会运动，观察图可知缺少一个电源，因此利用如图甲所示的装置研究“磁场对电流的作用”时，应在“a”、“b”之间接入电源，根据此原理制成了电动机；(2)(a)在乙图中，通电后cd段导线受磁场力的方向为竖直向下，此时，ab段导线所受磁场力的方向是竖直向上，这两个力不是一对平衡力，这是因为这两个力不作用在一条直线上．所以选项B 符合题意．(b)图丙中的线圈可以持续转动，是在外部加装了换向器．当通电线圈所在平面与磁感线垂直时，它能自动改变线圈中的电流方向，从而使线圈持续转动．(c)线圈转动的快慢与电流的大小、线圈的匝数、磁场的强弱等因素有关，所以要使线圈转动的更快，可以增大线圈中的电流、增加线圈的匝数、换更强的磁场等．17.【答案】指示磁场方向多一些指示磁场方向改变磁场方向和电流方向有关【解析】因为小磁针放入磁场，小磁针静止时N极指向和该点磁场方向相同，所以实验中使用小磁针是为了指示磁场方向，从而判断该点的磁场方向；为了探究结果更精确，小磁针应多放一些，把电池正负极对调，改变了电流方向，闭合开关后，会发现小磁针指示磁场方向改变了，此现象说明磁场方向和电流方向有关．18.【答案】(1)小磁针N极的指向(2)对调电源正负极(3)条形磁体(4)增加电池节数或串联一个滑动变阻器(或电阻等)【解析】(1)利用通电螺线管周围的小磁针N极的指向可以确定通电螺线管的极性；(2)小明改变电源的正负极后，螺线管中的电流方向发生了改变，小磁针的N极指向与原来相反，说明磁场的方向相反，由此可以确定，螺线管磁场的方向与电流方向有关．(3)根据图示的通电螺线管周围的小磁针的排布情况和螺线管周围磁感线的形状，可以确定通电螺线管周围磁感线的形状是纺锤形的，这与条形磁体周围磁场分布相似．(4)要探究螺线管的磁场强弱与电流大小的关系，就要改变螺线管中的电流大小，而在原电路中，电流的大小是无法改变的，因此要在电路中再串联入一个滑动变阻器即可，因为滑动变阻器可以通过改变其接入电路的电阻的大小来改变电路中的电流大小．19.【答案】【解析】地球本身是一个天然的巨大磁体，相当于一个条形磁体，地磁北极(N极)在地理南极附近，地磁南极(S极)在地理北极附近，磁感线从磁体的N极出来，回到磁体的S极．20.【答案】【解析】小磁针静止时N极向左，则由同名磁极间相互排斥、异名磁极间相互吸引可知螺线管左侧为S极，右侧为N极；由右手螺旋定则可知电流由右侧流入螺线管，即电源右侧为正极；21.【答案】【解析】磁感线的方向在磁体的外部，从磁体的N极出发，回到S极．据图可知，此时一定是异名磁极，左端是N极，右端一定是S极，故磁感线的方向是向右的．。

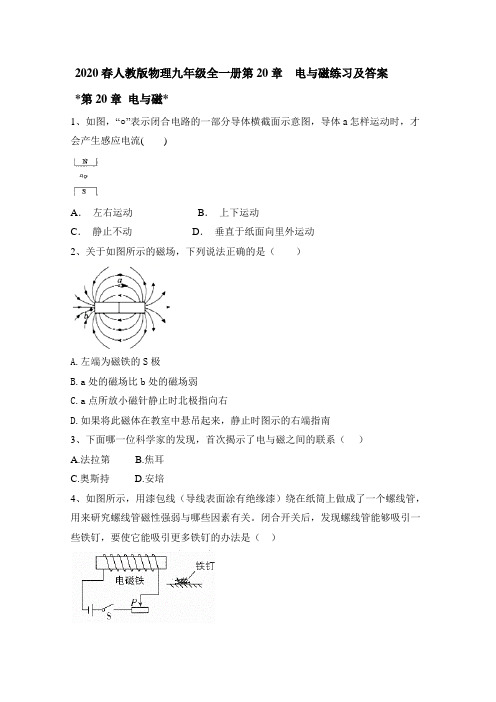

2020春人教版物理九年级全一册第20章电与磁练习及答案*第20章电与磁*1、如图，“○”表示闭合电路的一部分导体横截面示意图，导体a怎样运动时，才会产生感应电流()A．左右运动B．上下运动C．静止不动D．垂直于纸面向里外运动2、关于如图所示的磁场，下列说法正确的是（）A.左端为磁铁的S极B.a处的磁场比b处的磁场弱C.a点所放小磁针静止时北极指向右D.如果将此磁体在教室中悬吊起来，静止时图示的右端指南3、下面哪一位科学家的发现，首次揭示了电与磁之间的联系（）A.法拉第B.焦耳C.奥斯持D.安培4、如图所示，用漆包线（导线表面涂有绝缘漆）绕在纸筒上做成了一个螺线管，用来研究螺线管磁性强弱与哪些因素有关。

闭合开关后，发现螺线管能够吸引一些铁钉，要使它能吸引更多铁钉的办法是（）A.在纸筒中插入一根铁芯B.减少线圈匝数C.使滑动触头P向右滑动D.将电源正负极互换5、如图是探究“让通电导体在磁场中动起来”的装置图，下列说法正确的是（）A. 该装置探究的是电动机的原理B. 该装置探究的是发动机的原理C. 只改变电流方向时，通电导体的受力方向不变D. 只改变磁场方向时，通电导体的受力方向不变6、(多选)王斌同学根据如图所示的原理，制作了一台小型风力发电机，用以辅助照明。

发电机工作时，发现灯泡发光较暗，下列措施能够增加灯泡亮度的是( )A．把铜线圈换成铁线圈B．换用磁性较强的磁体C．提高线圈的转动速度D．换用匝数较多的线圈7、静止在地球赤道上的小磁针，其S极一定指向（）A.地磁北极B.地磁南极C.地球的北极D.地球的南极8、通电螺线管的极性决定于( )A. 螺线管线圈的匝数B. 螺线管中有无铁芯C. 螺线管中的电流大小D. 螺线管中电流方向9、如图所示，静止于光滑水平面的小车上放有一条形磁铁，左侧有一电磁铁，闭合开关，下列判断正确的是（）A.电磁铁右端为N极B.小车向右运动C.只将滑片P向右移动，电磁铁磁性减弱D.只将电源正负极交换，电磁铁磁性增强10、如图所示，用来研究磁场对通电导线的作用的实验装置是（）A. B.C. D.11、无线充电是一种新技术，它的原理是：电流流过送电线圈产生磁场，手机内部的受电线圈靠近该磁场时就会产生电流，给智能手机充电．受电线圈处用到了图中哪个实验的原理（）A. B.C. D.12、如图甲所示为某磁极附近磁感线的方向和分布的示意图。
