偏光片识别指导

偏光片检验标准范文偏光片是一种特殊的光学元件，通过对光的偏振进行调整，能够实现对光的选择透过与否，具有广泛的应用领域，如眼镜、显示器、摄影等。

为了保证偏光片的质量，需要进行严格的检验，并制定相应的标准。

以下是偏光片检验的标准及相关内容。

一、外观检验外观检验是对偏光片的外观质量进行评估，包括外观缺陷、凹凸、色差等方面。

对于外观缺陷的评估，常见的判断标准有：1.每平方毫米不超过1个明显的黑点、白点或其他异物；2.同一边缘线上不应出现2个以上的明显缺陷，如割伤、压痕等；3.其他影响使用效果的外观缺陷均不得存在。

二、光学性能检验光学性能检验是对偏光片的透过率、偏振度、色彩性能等进行测量和评估。

常见的光学性能要求包括：1.透过率：偏光片的透过率是指在特定波长范围内光线透过偏光片的程度。

常见的透过率要求如下：A.全通透光范围内透过率不低于99%；B.特定波长处透过率不低于90%。

2.偏振度：偏光片的偏振度是指偏光片能够过滤掉非偏振光的能力，常用以描述光的直线偏振程度。

常见的偏振度要求如下：A.偏振度不低于99.5%；B.偏振方向一致，不应有死区或大的色差。

3.色彩性能：偏光片对透过光的色彩值有一定的要求，以确保透过偏光片后色彩的准确呈现。

常见的色彩性能要求如下：A.通过测试标准色光后，均匀性不低于2级；B.不应有明显的色差或色偏；C.其他特殊要求根据实际使用需求确定。

三、耐久性检验耐久性检验是对偏光片在长期使用、摩擦、高温等环境下的性能进行评估。

常见的耐久性要求包括：1.抗摩擦性能：偏光片需要具有一定的抗摩擦性能，以保证在使用过程中不易产生划痕或损伤。

通常要求偏光片不易出现划伤或表面损伤。

2.耐高温性能：偏光片需要具有一定的耐高温性能，以保证在高温环境下正常工作。

一般要求偏光片在一定的温度范围内具有稳定的光学性能。

3.耐候性能：偏光片需要具有一定的耐候性能，以保证在不同气候条件下正常工作。

通常要求偏光片不易受到紫外线、潮湿等因素影响。

一文看懂显示关键材料之偏光片液晶显示器在显示图像时的光线时都是取向光，而由自然光到取向光的转变则必须有对光进行取向选择的结构，而对光有取向作用除了液晶材料外，还需要偏光片。

且对于TFT-LCD来说，正反面均需要贴附偏光片。

图片来源：友达光电官网那么什么是偏光片，它又有那些神奇的特性呢？下面小编带你了解偏光片。

什么是偏光片偏光片（Polarizer）全称为偏振光片，可控制特定光束的偏振方向。

由美国人Edwin Herbert Land发明。

主要作用是可以将不具偏极性的自然光转化为偏振光，透过液晶的转向，来控制光线的穿透与否，进而产生面板明暗之显示效果，利用液晶分子的扭转特性,达到控制光线的通过程度。

图片来源：网络公开资料偏光片的工作原理自然光在通过偏光片时，振动方向与偏光片透过轴垂直的光将被吸收，透过光只剩下振动方向与偏光片透过轴平行的偏振光。

液晶屏的下偏光片用于将背光源产生的光束转换为偏振光，上偏光片用于解析经液晶电调制后的偏振光，产生明暗对比，从而产生显示画面。

液晶显示模组的成像必须依靠偏振光，少了任何一张偏光片，液晶显示模组都不能显示图像。

未加电压时偏光片的对光的影响图片来源：网络公开资料加电压后偏光片与液晶对光的影响图片来源：网络公开资料偏光片的分类偏光片根据功能的不同有不同的类型，而且一些偏光片还有一些如防眩目的附加功能。

偏光片的分类图片来源：网络公开资料整理偏光片的结构偏光片为多层结构，上下表层为保护膜和离型膜（ReleaseFilm），中部为TAC膜、PVA膜以及压敏胶（PSA）组成。

图片来源：网络公开资料整理偏光片中起偏振作用的核心膜材是PVA膜。

PVA膜经染色后吸附具有二向吸收功能的碘分子，通过拉伸使碘分子在PVA膜上有序排列，形成具有均匀二向吸收性能的偏光膜，其透过轴与拉伸的方向垂直。

偏光片膜的材质及特性、作用资料来源：显示世界、网络公开资料整理偏光片的主要性能指标资料来源：网络公开资料整理偏光片特性对LCD的影响资料来源：显示世界、网络公开资料整理偏光片关键层-PVAPVA膜(PolyvinylAlcohol)全称聚乙烯醇薄膜，其组分主要是碳氢氧等轻原子，因此具有高透光和高延展性等特点。

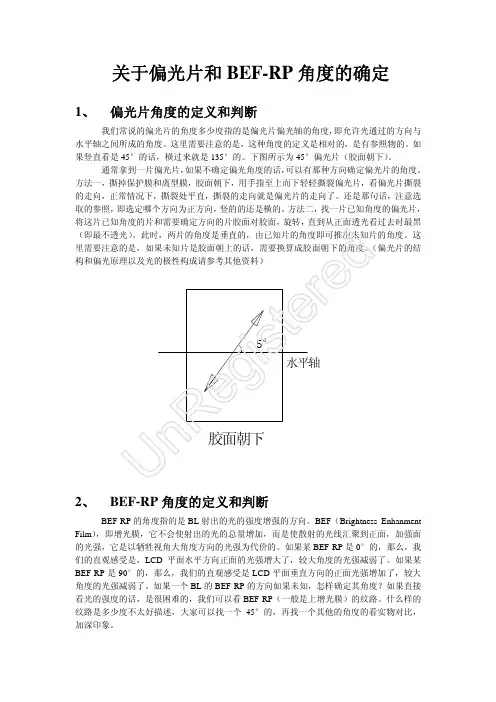

关于偏光片和BEF-RP 角度的确定1、 偏光片角度的定义和判断我们常说的偏光片的角度多少度指的是偏光片偏光轴的角度，即允许光通过的方向与水平轴之间所成的角度。

这里需要注意的是，这种角度的定义是相对的，是有参照物的。

如果竖直看是45°的话，横过来就是135°的。

下图所示为45°偏光片（胶面朝下）。

通常拿到一片偏光片，如果不确定偏光角度的话，可以有那种方向确定偏光片的角度。

方法一，撕掉保护膜和离型膜，胶面朝下，用手指至上而下轻轻撕裂偏光片，看偏光片撕裂的走向，正常情况下，撕裂处平直，撕裂的走向就是偏光片的走向了。

还是那句话，注意选取的参照，即选定哪个方向为正方向，竖的的还是横的。

方法二，找一片已知角度的偏光片，将这片已知角度的片和需要确定方向的片胶面对胶面，旋转，直到从正面透光看过去时最黑（即最不透光）。

此时，两片的角度是垂直的，由已知片的角度即可推出未知片的角度。

这里需要注意的是，如果未知片是胶面朝上的话，需要换算成胶面朝下的角度。

（偏光片的结构和偏光原理以及光的极性构成请参考其他资料）胶面朝下水平轴45°2、 BEF-RP 角度的定义和判断 BEF-RP 的角度指的是BL 射出的光的强度增强的方向。

BEF （Brightness Enhanment Film ），即增光膜，它不会使射出的光的总量增加，而是使散射的光线汇聚到正面，加强面的光强，它是以牺牲视角大角度方向的光强为代价的。

如果某BEF-RP 是0°的，那么，我们的直观感受是，LCD 平面水平方向正面的光强增大了，较大角度的光强减弱了。

如果某BEF-RP 是90°的，那么，我们的直观感受是LCD 平面垂直方向的正面光强增加了，较大角度的光强减弱了。

如果一个BL 的BEF-RP 的方向如果未知，怎样确定其角度？如果直接看光的强度的话，是很困难的，我们可以看BEF-RP （一般是上增光膜）的纹路。

派丽蒙(Parim)偏光太阳镜鉴别方法首先视客眼镜网帮助您了解一般太阳眼镜与偏光太阳眼镜的区别：一般太阳眼镜只是利用减光的作用，因为一般的镜片无法过滤光线，所以只能减低眩光(眩光的有害性是增强亮度,减弱色彩饱和度,使物体轮廓变得模糊不清,使眼睛疲劳、不适.)、紫外光等的强度，并无法完全阻隔这些有害光线，所以其功能只是降低眼睛的伤害，但是一般太阳眼镜最大的优势是流行性佳。

偏光太阳镜镜片则因具有偏光性质，所以可完全阻隔因散射、屈折、反射等各种因素所造成之刺眼的眩光。

同时也能将对人眼有害的紫外光线完全阻隔，使人在强光下长期活动时，眼睛不易疲倦，达到真正保护的功能，而且能让看见的东西更清晰、立体。

所以，偏光太阳镜非常适合驾驶及户外活动时佩戴。

图片来自于视客眼镜网派丽蒙(Parim)偏光太阳镜鉴别方法：1、镜片的度数应满足对平光镜片的要求，并且不应有影响视力的光学疵病。

简便的鉴别方法可将派丽蒙偏光太阳镜置于眼前，透过镜片观察远处目标，如窗框或门框等，再将眼镜上下前后移动，目标不应有摆动及波浪形变形。

也可以在日光灯下观察派丽蒙偏光太阳镜镜片表面的灯管影像，移动太阳镜使灯管影像出现在镜片的不同部位，灯管影像不变形为最佳。

目前市场上的偏光偏光太阳镜，大部分是使用厚度为0.7mm的树脂偏光镜片，由于镜片薄，在装配中很容易产生变形，选购时应特别注意。

2、镜片的颜色不能偏，应使周围环境的颜色不失真。

在没有配戴偏光太阳镜前，先观察红、绿、黄等颜色的物体，然后戴上偏光太阳眼镜，观察同样的物体，两次观察的颜色不能偏色，否则会降低识别交通信号灯的能力。

对于镜片为彩色的太阳镜特别应注意此项的鉴别。

3、在一些眼镜店买派丽蒙偏光太阳镜时，会有一种测试偏光太阳镜的小卡片，通过测试卡也可以进行测试。

那么对于网购的朋友们可能会存在一个问题就是没有这种偏光太阳镜测试卡怎么来辨别买回来的是偏光太阳眼镜呢？在这里小编告诉你2种方法。

第一种方法：找身边朋友有正品的偏光太阳镜一副，然后将2个偏光太阳镜就交叉放置，若交叉部分看不到后面的物体则是偏光太阳眼镜。

LCD偏光片生产的基本方法偏光片的入门知识 2006-5-31--------------------------------------------------------------------------------偏光片的组成最早的偏光片主要由中间能产生偏振光线的PVA膜,再在两面复合上TAV保护膜组成.为了方便使用和得到不同的光学效果,偏光片供应商应液晶显示器制造商要求,又在两面涂覆上压敏胶,再覆上离型膜,这种偏光片是我们最常见到的TN普通全透射偏光片.如果去掉一层离型膜,再复合一层反射膜,就是最普通的反射偏光片.使用的压敏胶为耐高温防潮压敏胶,并对PVA进行特殊浸胶处理(染料系列产品),所制成的偏光片即为宽温类型偏光片;在使用的压敏胶中加入阻止紫外线通过的成份,则可制成防紫外线偏光片;在透射原片上再复合上双折射光学补偿膜,则可制成STN 用偏光片;在透射原片上再复合上光线转向膜,则可制成宽视角偏光片或窄视角偏光片;对使用的压敏胶,PVA膜或TAC膜著色,即为彩色偏光片.实际上随著新型的液晶显示器产品不断开发出来,偏光片的类型也愈来愈多.1,偏光PVA膜的特性偏光膜PVA作为一种使用延伸方法制成的产品,具有以下一些独特的特性:光线选择性:选择通过偏振方向与延伸方向一致的光线通过;温度,湿度敏感性:吸潮或加温后,被拉伸的成线性的分子链将会自动还原回团状的分子链,失去光线选择性.脆弱性:很容易在外力的作用下失去光线选择性.偏光片的分类:按温度分为普通型偏光片,宽温型偏光片;按透过率分为普通透射片,高透射片;按底色分为灰白类偏光片,彩色偏光片;按复合不同功能的光学膜分为全透射片,半透射半反射片,全反射片,光学补偿片,视角控制片.2,影响偏光片性能的主要参数:厚度;透过率(单体透过率,平行透过率,垂直透过率);偏光效率;颜色座标(NBS);复合膜类型;抗紫外线性3,偏光片的工厂自适应测试方法及判定标准:尺寸:A,测试方法:用直尺,千分尺或卡尺测量待测偏光片原片的长度,宽度,厚度.B,判定标准:测量结果在供应商所提供的参数范围之内为合格.光电性能:A,测试方法:把偏光片贴在产品上与贴有现用同类偏光片的同一型号产品一起测试比对其光电性能.B,判定标准:测试样品Voff值与生产产品Voff值相当;测试样品对比度大於生产产品对比度;测试样品底色与要求底色一致.可靠性:B,判定标准:经可靠性试验后光学及电学性能与可靠性测试结果与同类偏光片结果相当,并在测试产品型号要求范围之内.粘贴,剥离性能:A,测试方法:把待测偏光片贴在玻璃上,重复贴覆,剥离多次.B,判定标准:可以重复贴覆,剥离三次以上,剥离三次后玻璃上没有残胶,贴覆后结合稳固,按生产所设定参数消泡完全,通过高温高湿试验.4,偏光片的选用规则:A+规产品的面片,原则上选用原厂整张偏光片,部分产品可用TFT无旋光三角料;底片原则上选用原厂整张偏光片.A规产品的面片,一般选用原厂等级整张偏光片, TFT无旋光三角料,或是库存量较多TFT边角料偏光片;或者是以后是采购主要渠道供应商的TFT边角料偏光片,底片用原厂等级整张偏光片或复合底片.B级产品的面片,尽量使用库存量较少TFT边角料偏光片,碎料片,或者是以后不再是采购主要渠道供应商的TFT边角料偏光片;底片用复合底片.客户有特殊要求时,按客户要求选用特殊偏光片.5,偏光片的使用方法:轻拿轻放,不能用硬物在表面上推划.取放时不能折叠.对等级片和边角料片在投入生产前要进行分色筛选.贴片时,一定要让LCD表面上残留的清洁液完全挥发乾净后,才能贴上偏光片.超宽温偏光片分切时一定要胶水面朝下放置.6,偏光片的贮存及搬运方法:偏光片的贮存方法:偏光片应贮存在室温条件下,湿度在75%以下遮光保存;贮放时要求平放;供应商完整包装偏光片按供应商标识的堆放高度和堆放位置堆放;快递包装的偏光片,散装堆偏光片,堆放时每300张需单独隔离支撑堆放.偏光片的搬运方法:偏光片搬运时要放置在搬运物最上层,高度不能超过堆放高度,并且要轻拿轻放,不能竖放,不能碰压.附表2:偏光片常用规格表附3:本厂应用的偏光片的一些按进货方式特殊分类方法:原厂整张片;原厂等级处理片;外发加工整张复合片;TFT边角料;外发加工TFT边角料复合片;碎料片附4:工厂现使用复合片的使用方法:所有复合偏光片在外发加工商复合加工前,建议厂内进行分色处理;然后按颜色分批或固定一种颜色再外发加工复合,以保证复合前的偏光片颜色大体一致.偏光片进行分色处理重新由品管入仓后,生产部在切片之前,建议先大概了解产品的底色,如果底色偏绿或有绿色轻微彩虹,则选用稍偏黄的偏光片;反之产品底色偏黄或有黄色轻微彩虹时,则选用稍偏绿的偏光片.--------------------------------------------------------------------------------偏极光与偏光膜的基本原理大多数的人仍然对偏光膜这个名词感到陌生而不很清楚,故在此先对偏极光的现象及基本原理稍做说明.偏极光人类对光的了解依序可分成以下四个重要阶段:1.十七世纪中,牛顿首先开始对光做有系统的研究,他发现到所谓的白光(White Light)是由所有的色光(Colored Light)混合而成.为了要解释这个现象,就有许多不同的理论衍生出来.2.十九世纪初,杨氏(Thomas Young)利用波动理论成功的解释了大部分的光学现象如反射,折射和绕射等.3.1873年,马克斯威尔发现光波是电磁波,其中它的电波和磁波是相依相存不能分开的,电场(E),磁场(H)与电磁波进行的方向(k)这三者是呈相互垂直的关系.图24.二十世纪初,爱因斯坦发现光的能量要用粒子学说才能解释,因而衍生出量子学.换言之,光同时具有波动及粒子两种特性.因为偏极光的理论是用波动学来解释的,所以往后的讨论都将光视为电磁波,并且为了简化易懂,我们只考虑其电场向量E.非偏极光的E可以用图2表示,图2中许多对称等长的辐射线表示E在E,H所组成的平面上振动,并且在各方向振动的机会均等.当E的分布不均时就称之为偏极化(Polarization),如图3所示为部份偏极光,当E只在一个方向振动时则称之为线性偏极光(图4).从向量的观点来看,当图2中各方向的向量投影到X和Y两个相互垂直的坐标轴上后,非偏极光可以分解为两条相垂直的线性偏极光(图5).图2:非偏极光图3:部份偏极光图4:线性偏极光图5:相互垂直的线性偏极光偏极光的制造一般而言,制造偏极光的方法是由以下三个步骤:1.制造普通非偏极光(图2).2.分解此非偏极光为两个相互垂直的线性偏极光(图5).3.舍弃一条偏极光,应用另一条偏极光(图4).能将非偏极光分解为两条偏极光,而舍弃其一的仪器称之为起偏器(Polarizer),起偏器可以利用如吸收,反射,折射,绕射等光学效应来产生偏极光.一般较常用的起偏器种类有以下数种:(1) 反射型当光线斜射入玻璃表面时,其反射光将被部分偏极化.利用多层玻璃的连续反射效果即可将非偏极光转为线性偏极光.(2) 复屈折型将两片方解石晶体接合,入射光线会被分解为两道偏极光,称为平常光与非常光. (3) 二色性微晶型将具有二色性的微小晶体有规则地吸附排列在透明的薄片上,这是人工第一次做出偏光膜的方法.(4) 高分子二色性型利用透光性良好的高分子薄膜,将膜内分子加以定向,再吸著具有二色性的物质,此为现今生产偏光膜最主要的方法.这类吸收式的起偏器都是以膜(Film)或是板(Plate or Sheet)的形式存在,因此,通常又称之为偏光膜(Polarizing Film)或偏光板(Polarizing Plate or Sheet).英文上另外一个更通俗的称呼是Polarizing Filter.偏光膜的起源偏光膜是由美国拍立得公司(Polaroid)创始人兰特(Edwin H. Land)于1938年所发明.六十年后的今天,虽然偏光膜在生产技巧和设备上有了许多的改进,但在制程的基本原理和使用的材料上仍和六十年前完全一样.因此,在说明偏光膜的制程原理之前,先简单的敍述一下兰特当时是在什麼情况下得到灵感,相信这有助於全面了解偏光膜的制程.兰特於1926年在哈佛大学念书时看了一篇由英国的一位医生Dr. Herapath在1852年发表的论文,内容提到Dr. Herapath的一位学生Mr. Phelps曾不小心把碘掉入the solution disulfate of quinine,他发现立即就有许多小的绿色晶体产生,Dr. Herapath於是将这些晶体放在显微镜下观察,发现如下图所示:当两片晶体相重叠时,其光的透过度会随晶体相交的角度而改变,当它们是相互垂直时,光则被完全吸收(图6);相互平行时,光可完全透过(图7).图6:光被完全吸收图7:光可完全透过这些碘化合物的晶体非常小,所以在实际应用上有了很大的限制,Dr. Herapath花了将近十年的时间来研究如何才能做出较大的偏光晶体,可是他并没有成功.因此,兰特认为这条路可能是不可行的,於是他采用了以下的方式:●兰特把大颗粒晶体研磨(ball mill)成微小晶体,并使这些小晶体悬浮在液体中.●将一塑胶片放入上述的悬浮液中,然后再放入磁场或电场中定向.●将此塑胶片从悬浮液中取出,偏光晶体就会附盖在塑胶片的表面上.●将此塑胶片留在磁场或电场中,乾燥后就成为偏光膜.兰特的方法是将许多小的偏光晶体,有规则的排列好,这就相当於一个大的偏光晶体.他应用上述的方法,在1928年成功的做出了最早问世的偏光膜,J片.这种方法的缺点是费时,成本高和模糊不透明.但兰特已经发现了制造偏光膜的几个重要因素:(1)碘(2)高分子 (3)定向(Orientation).经过不断的研究改进,兰特终於在1938年发明了到现在还在沿用的制造方法,其基本原理将於下节中讨论.偏光膜的工作原理时下最通用的偏光膜是兰特在1938年所发明的H片,其制法如下:首先把一张柔软富化学活性的透明塑胶板(通常用PVA)浸渍在I2 / KI的水溶液中,几秒之内许多碘离子扩散渗入内层的PVA,微热后用人工或机械拉伸,直到数倍长度,PVA板变长同时也变得又窄又薄,PVA分子本来是任意角度无规则性分布的,受力拉伸后就逐渐一致地偏转於作用力的方向,附著在PVA上的碘离子也跟随著有方向性,形成了碘离子的长链.因为碘离子有很好的起偏性,它可以吸收平行於其排列方向的光束电场分量,只让垂直方向的光束电场分量通过,利用这样的原理就可制造偏光膜(如图8).图8偏光膜的种类及发展现今所使用偏光膜的种类偏光膜的应用范围很广,不但能使用在LCD做为偏光材料,亦可用於太阳眼镜,防眩护目镜,摄影器材之滤光镜,汽车头灯防眩处理及光量调整器,其他尚有偏光显微镜与特殊医疗用眼镜.为了满足轻量化及使用容易的要求,所以偏光膜的选择以高分子二色性型为主,这型起偏材料的种类有四:(1) 金属偏光膜将金,银,铁等金属盐吸附在高分子薄膜上,再加以还原,使棒状金属有起偏的能力,现在已不使用这种方法生产.(2) 碘系偏光膜PVA与碘分子所组成,为现今生产偏光膜最主要的方法.(3) 染料系偏光膜将具有二色性的有机染料吸著在PVA上,并加以延伸定向,使之具有偏光性能. (4) 聚乙烯偏光膜用酸为触媒,将PVA脱水,使PVA分子中含一定量乙烯结构,再加以延伸定向,使之具有偏光性能.偏光膜的构造高分子膜在经过延伸之后,通常机械性质会降低,变得易碎裂.所以在偏光基体(PVA)延伸完后,要在两侧贴上三醋酸纤维(TAC)所组成的透明基板,一方面可做保护,一方面则可防止膜的回缩.此外,在基板外层可再加一层离型膜及保护膜,以方便与液晶槽贴合(如图十三).图十三:偏光膜的构造简图LCD用偏光膜的品质特性由於LCD的显示非发光型,为了达到显示器明亮,易辨识的要求,偏光膜就必须具有清晰,高透过及高偏光性.近来LCD的使用愈来愈广泛,如民生,军事,高科技等.因应LCD的多样化及耐用性的提升,必须加强偏光膜的耐久性及耐光性.另外,在外观特性上,配合LCD画素的提高,偏光膜的表面必须是平滑且高精细化;若是在高温高湿的环境之下长时间使用,也必须维持偏光性能,且所用的黏著剂其安定性也是要求的要点之一.通常在偏光膜的制造过程中,都是在无尘室进行:1.由於偏光膜的素材为PVA及TAC,所以其上不可有异物及未溶的树脂.2.在偏光膜的贴合过程中,不可在涂胶,贴合及加工时有任何异物混入.3.保护膜或离型膜等材料不可有任何缺陷.4.在成品的表面及切断面,或包装袋上不可有任何异物附著混入.若无法满足上述条件,则无法做出高解析,大尺寸,高精细化的偏光膜.LCD用偏光膜的发展(1) 碘系偏光膜PVA及碘所构成的偏光膜长久以来都在LCD的市场上占有相当大的比例.现今材料与延伸技术不断改良下偏光度及透过率都相当接近理论值(偏光度100%;透过率50%).(2) 耐久性偏光膜使用染料配方让偏光膜具有耐高温高湿,耐光等特性,大多使用在车,船舶或飞机用的LCD上.但偏光率不及碘系且价格昂贵是其缺点.现今发展是藉由PVA的延伸配向及开发在可见光区有均匀吸收的高偏光性能染料分子,其偏光性能已可与碘系偏光膜相当,唯价格方面仍比碘系偏光膜高.(3) 光学补偿膜随著LCD产品技术愈来愈进步,故针对偏光膜之著色,视角,漏光等等要求相对提高,因此需要各种光学补偿膜去做补偿.例如(STN-LCD)因液晶分子之扭转超过90度造成使用直线偏光之偏光膜会有著色现象出现,其解决方法为加上一片位相差膜.表面处理表面加工处理可增加偏光膜的光学及机械性能.现今为了满足LCD多样化的要求,具有复合功能的偏光膜已在市场上销售.1. 抗反射(AR)处理当光经过偏光膜的表面时,会有5%左右的反射损失,由於光度的损失及反射光将造成LCD辨识度的降低.改善的方法是在偏光膜的表面蒸镀上一层金属膜,利用光的干涉原理来降低反射值,将反射率降至1%以下.(2) 抗眩(AG)处理为了避免光线被过度集中,将偏光膜的表面加工做成凹凸状,将光线均匀地分散,可达到防眩的效果.有经AG处理,其表面可达铅笔3H硬度较耐刮,另雾度高可适用於大尺寸产品(大於12.1"),主要是因LCD之背光源强的关系.另外随著LCD之解析度要求增加如UXGA级(1600 x 1200)对AG要求更细致化处理,目前偏光板制造商亦开始注意到此方面,相信最近会有对应产品供市场评估.LCD偏光片生产的基本方法 2006-5-30--------------------------------------------------------------------------------目前偏光片生产技术以PVA膜的延伸工艺划分,有干法和湿发两大类;以PVA膜染色方法划分,有染料系和碘染色两大类.偏光片的干法生产技术是指PVA膜是在具有一定温度和湿度条件的蒸汽环境下进行延伸的工艺方法,早期使用这种工艺方法的目的,是可以提高工艺的生产效率,使用幅宽较大的PVA膜进行生产而不至於经常断膜.但这种工艺的局限性在於PVA膜限性在於PVA膜在液体中延伸的稳定控制难度较大,因此使用这种工艺加工时PVA 膜容易断膜,且PVA膜的幅宽受到限制.但随著工业控制技术的改进,这些湿法加工工艺的局限性已经得到极大的改进,从20世纪90年代末起,日本偏光片企业已经普遍采用幅宽1330㎜的TAC膜用湿法工艺进行偏光片的生产.特别是由於大尺寸TFT-LCD产品的大规模普及,为提高偏光片产品的利用率,以1330㎜为基本宽度的偏光片生产已经成为液晶用偏光片生产的基本方法.偏光片生产工艺中的染色方法有碘染色法和染料染色法两种工艺.碘染色法是指在偏光片染色,拉伸过程中,使用碘和碘化钾作为二向性介质使PVA膜产生极性化偏光特性.这种染色方法的优点是比较容易获得99.9%以上的高偏光度和42%以上高透过率的偏光特性.所以在早期的偏光材料产品或需要高偏光,高透过特性的偏光材料产品中大多都采用碘染色工艺进行加工.但这种工艺的不足之处就是由於碘的分子结构在高温高湿的条件下易於破坏,因此使用碘染色工艺生产的偏光片耐久性较差,一般只能满足干温:80℃×500HR,湿热:60℃×90%RH×500HR以下的工作条件使用. 但随著LCD产品使用范围的扩大,对偏光产品的湿热工作条件的要求越来越苛刻,已经出现要求在100℃和90%RH条件下工作的偏光片产品需求,对这种工作条件要求,碘染色工艺就无能为力了.为满足这种技术要求,首先由日本化药公司发明了偏光片生产所需的染料,并由日本化药的子公司日本波拉公司生产了染料系的高耐久性偏光片产品.利用二向性染料进行偏光片染色工艺所生产的偏光片产品,目前最高可以满足干温:105℃×500HR,湿热:90℃×95%RH×500HR以下的工作条件的使用要求.但这种工艺方法所生产的偏光片产品一般偏光度和透过率较低,其偏光度一般不超过90%,透过率不超过40%,且价格昂贵.偏光片的组成2006年12月31日星期日 20:20最早的偏光片主要由中间能产生偏振光线的PVA膜，再在两面复合上TAV保护膜组成。

详细偏光片知识教材
Oled偏光片原理与应用
AMOLED偏光片不同底色问题
AMOLED偏光片使用不同的补偿膜会产生不同的光线补偿效果，因此就会产生不同的底色差异，目视主要体现
出偏红或偏蓝的效果。

选用时底色越黑，屏的外观目视效果越佳。

（验证偏光片底色可以贴在镜面或反射片上对
比观查）
日本帝人日本ZEON日本DNP台湾imat富士FILM
材质共聚合PCCOP+涂层液晶涂布※1液晶涂布※1液晶涂布※1
名称RMZAMRIWPQL
～10μm～15μm～4μm
厚度53μm58μm
2张贴合2张贴合2张贴合
○○
偏蓝柔性上偏红◎
波长分散正面◎正面◎
（可加PosiC）刚性屏较好A品牌在用
斜面○斜面○
价格◎◎×○×
加工性○△×××
柔性面板上表薄型化，柔性
柔性面板上表现好
反射色度蓝，需现较好，与PV面板上表现好，
备注原材料存在涂布纹
要转角度加工A直贴，良率目前已通过W社
路，改善中
好验证
三利谱使用的位相差膜※1：λ/2＋λ/42张贴合。

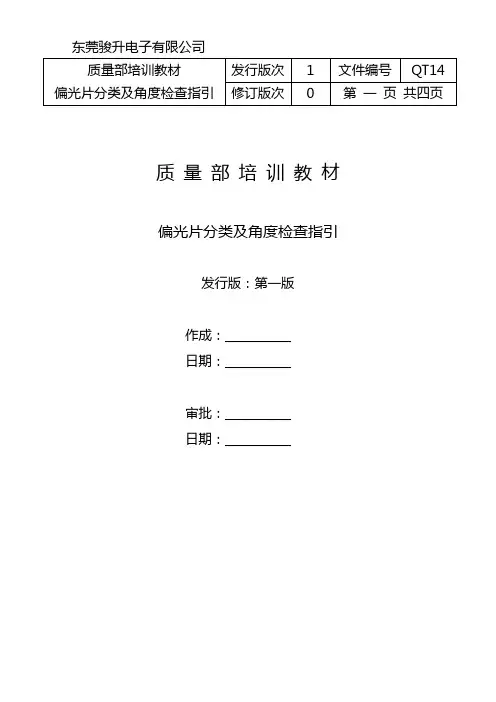

质量部培训教材偏光片分类及角度检查指引发行版：第一版作成：___________日期：___________审批：___________日期：___________偏光轴 面偏光片1. 目 的保证所切偏光片种类、尺寸及角度符合要求。

2．工 具2．1 卡尺、偏光片标准样板。

2．2 PMI （或EPN ）及图纸。

3．合格标准3．1偏光片尺寸符合PMI 要求。

3．2偏光片角度、种类（R 、T 、H ）符合PMI 要求。

4．抽查步骤4．1按抽检计划于“待检区”取偏光片进行检查。

4．2检查偏光片种类是否与PMI 相同。

4．3偏光片有粘性的一面向上。

根据图纸，以LCD 正面图案的水4．4将对应标准样板与被抽检偏光片重叠，如果颜色为透明（颜色最淡），则被抽检的偏光片角度及方向合格，反之，则不合格。

因90°偏光片翻转后其角度及方向均不变,因此需特别留意. 90°偏光片角度及方向判断方法如下:900 9004.5用卡尺测量被抽检偏光片的尺寸是否符合PMI 要求。

附页 LCD 产品尾码分类方法1偏光片(POLARIZER)的分类TRANSMISSIVE REFLECTIVE TRANSFLECTIVE 透 明 反光(银底) 半透明(砂底) 代号: T R H2 尾码的分类 2.1尾码的类别透明类 反光类 半透明类TP RP HPTNRN HN2.2怎样识别尾码2.2.1一般产品编号及接尾码之格式为:*LCD 的导电类型的说明： Z 导电胶（zebra ）：P 金属脚（PIN ）：C CLIP ON ：面玻璃比底玻璃要小3 利用图纸区分大银、细银3．1底大面小为大银，图中显示实线，如图：3．2底小面大为细银，图中显示虚线，如图：PIN(面玻璃比底玻璃小)。

偏光片的入门知识偏光片的组成最早的偏光片主要由中间能产生偏振光线的PVA膜，再在两面复合上TAV保护膜组成。

为了方便使用和得到不同的光学效果，偏光片供应商应液晶显示器制造商要求，又在两面涂覆上压敏胶，再覆上离型膜，这种偏光片是我们最常见到的TN普通全透射偏光片。

如果去掉一层离型膜，再复合一层反射膜，就是最普通的反射偏光片。

使用的压敏胶为耐高温防潮压敏胶，并对PVA进行特殊浸胶处理（染料系列产品），所制成的偏光片即为宽温类型偏光片；在使用的压敏胶中加入阻止紫外线通过的成份，则可制成防紫外线偏光片；在透射原片上再复合上双折射光学补偿膜，则可制成STN用偏光片；在透射原片上再复合上光线转向膜，则可制成宽视角偏光片或窄视角偏光片；对使用的压敏胶、PVA膜或TAC膜着色，即为彩色偏光片。

实际上随着新型的液晶显示器产品不断开发出来，偏光片的类型也愈来愈多。

1、偏光PVA膜的特性偏光膜PVA作为一种使用延伸方法制成的产品，具有以下一些独特的特性：光线选择性：选择通过偏振方向与延伸方向一致的光线通过；温度、湿度敏感性：吸潮或加温后，被拉伸的成线性的分子链将会自动还原回团状的分子链，失去光线选择性。

脆弱性：很容易在外力的作用下失去光线选择性。

偏光片的分类：按温度分为普通型偏光片、宽温型偏光片；按透过率分为普通透射片、高透射片；按底色分为灰白类偏光片、彩色偏光片；按复合不同功能的光学膜分为全透射片、半透射半反射片、全反射片、光学补偿片、视角控制片。

2、影响偏光片性能的主要参数：厚度；透过率（单体透过率、平行透过率、垂直透过率）；偏光效率；颜色坐标（NBS）；复合膜类型；抗紫外线性3、偏光片的工厂自适应测试方法及判定标准：尺寸:A、测试方法：用直尺、千分尺或卡尺测量待测偏光片原片的长度、宽度、厚度。

B、判定标准：测量结果在供应商所提供的参数范围之内为合格。

光电性能:A、测试方法：把偏光片贴在产品上与贴有现用同类偏光片的同一型号产品一起测试比对其光电性能。

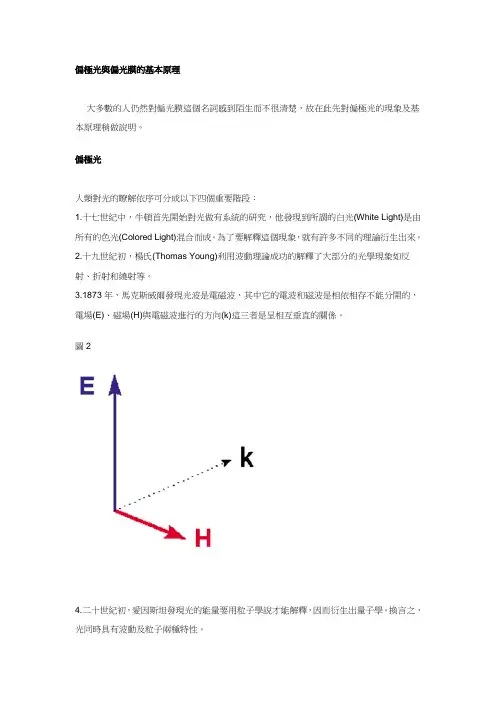

偏極光與偏光膜的基本原理大多數的人仍然對偏光膜這個名詞感到陌生而不很清楚，故在此先對偏極光的現象及基本原理稍做說明。

偏極光人類對光的瞭解依序可分成以下四個重要階段：1.十七世紀中，牛頓首先開始對光做有系統的研究，他發現到所謂的白光(White Light)是由所有的色光(Colored Light)混合而成。

為了要解釋這個現象，就有許多不同的理論衍生出來。

2.十九世紀初，楊氏(Thomas Young)利用波動理論成功的解釋了大部分的光學現象如反射、折射和繞射等。

3.1873年，馬克斯威爾發現光波是電磁波，其中它的電波和磁波是相依相存不能分開的，電場(E)、磁場(H)與電磁波進行的方向(k)這三者是呈相互垂直的關係。

圖24.二十世紀初，愛因斯坦發現光的能量要用粒子學說才能解釋，因而衍生出量子學。

換言之，光同時具有波動及粒子兩種特性。

因為偏極光的理論是用波動學來解釋的，所以往後的討論都將光視為電磁波，並且為了簡化易懂，我們只考慮其電場向量E。

非偏極光的E可以用圖2表示，圖2中許多對稱等長的輻射線表示E在E、H所組成的平陎上振動，並且在各方向振動的機會均等。

當E的分佈不均時就稱之為偏極化(Polarization)，如圖3所示為部份偏極光，當E只在一個方向振動時則稱之為線性偏極光(圖4)。

從向量的觀點來看，當圖2中各方向的向量投影到X和Y兩個相互垂直的坐標軸上後，非偏極光可以分解為兩條相垂直的線性偏極光(圖5)。

圖2：非偏極光圖3：部份偏極光圖4：線性偏極光圖5：相互垂直的線性偏極光偏極光的製造一般而言，製造偏極光的方法是由以下三個步驟：1.製造普通非偏極光(圖2)。

2.分解此非偏極光為兩個相互垂直的線性偏極光(圖5)。

3.捨棄一條偏極光，應用另一條偏極光(圖4)。

能將非偏極光分解為兩條偏極光，而捨棄其一的儀器稱之為起偏器(Polarizer)，起偏器可以利用如吸收、反射、折射、繞射等光學效應來產生偏極光。

偏光片的入门知识液晶显示器偏光膜的基本原理LCD偏光片生产的基本方法偏光片的入门知识2006-5-31 偏光片的组成最早的偏光片主要由中间能产生偏振光线的PVA膜，再在两面复合上TAV保护膜组成•为了方便使用和得到不同的光学效果，偏光片供应商应液晶显示器制造商要求，又在两面涂覆上压敏胶，再覆上离型膜，这种偏光片是我们最常见到的TN普通全透射偏光片.如果去掉一层离型膜，再复合一层反射膜，就是最普通的反射偏光片. 使用的压敏胶为耐高温防潮压敏胶，并对PVA进行特殊浸胶处理（染料系列产品）,所制成的偏光片即为宽温类型偏光片;在使用的压敏胶中加入阻止紫外线通过的成份，则可制成防紫外线偏光片;在透射原片上再复合上双折射光学补偿膜，则可制成STN 用偏光片;在透射原片上再复合上光线转向膜，则可制成宽视角偏光片或窄视角偏光片;对使用的压敏胶,PVA膜或TAC膜著色，即为彩色偏光片.实际上随著新型的液晶显示器产品不断开发出来，偏光片的类型也愈来愈多.1偏光PVA膜的特性偏光膜PVA作为一种使用延伸方法制成的产品，具有以下一些独特的特性：光线选择性：选择通过偏振方向与延伸方向一致的光线通过；温度，湿度敏感性：吸潮或加温后，被拉伸的成线性的分子链将会自动还原回团状的分子链，失去光线选择性.脆弱性:很容易在外力的作用下失去光线选择性.偏光片的分类：按温度分为普通型偏光片，宽温型偏光片；按透过率分为普通透射片，高透射片；按底色分为灰白类偏光片，彩色偏光片；按复合不同功能的光学膜分为全透射片，半透射半反射片，全反射片，光学补偿片，视角控制片.2, 影响偏光片性能的主要参数：厚度;透过率（单体透过率，平行透过率，垂直透过率）;偏光效率;颜色座标（NBS）;复合膜类型;抗紫外线性3, 偏光片的工厂自适应测试方法及判定标准：尺寸：A, 测试方法:用直尺，千分尺或卡尺测量待测偏光片原片的长度，宽度，厚度.B, 判定标准：测量结果在供应商所提供的参数范围之内为合格.光电性能：A, 测试方法:把偏光片贴在产品上与贴有现用同类偏光片的同一型号产品一起测试比对其光电性能.B, 判定标准：测试样品Voff值与生产产品Voff值相当；测试样品对比度大於生产产品对比度；测试样品底色与要求底色一致.可靠性：A, 测试方法:把待测偏光片贴在玻璃上与贴有同类偏光片的产品一起测试比对其可靠性性能•B, 判定标准：经可靠性试验后光学及电学性能与可靠性测试结果与同类偏光片结果相当，并在测试产品型号要求范围之内•粘贴，剥离性能：A, 测试方法:把待测偏光片贴在玻璃上，重复贴覆，剥离多次•B, 判定标准：可以重复贴覆，剥离三次以上，剥离三次后玻璃上没有残胶，贴覆后结合稳固,按生产所设定参数消泡完全，通过高温高湿试验.4, 偏光片的选用规则：A+规产品的面片，原则上选用原厂整张偏光片，部分产品可用TFT无旋光三角料；底片原则上选用原厂整张偏光片•A规产品的面片，一般选用原厂等级整张偏光片,TFT无旋光三角料，或是库存量较多TFT 边角料偏光片;或者是以后是采购主要渠道供应商的TFT边角料偏光片，底片用原厂等级整张偏光片或复合底片•B级产品的面片,尽量使用库存量较少TFT边角料偏光片，碎料片，或者是以后不再是采购主要渠道供应商的TFT边角料偏光片;底片用复合底片•客户有特殊要求时，按客户要求选用特殊偏光片•5, 偏光片的使用方法：轻拿轻放,不能用硬物在表面上推划.取放时不能折叠.对等级片和边角料片在投入生产前要进行分色筛选.贴片时，一定要让LCD表面上残留的清洁液完全挥发乾净后，才能贴上偏光片. 超宽温偏光片分切时一定要胶水面朝下放置.6, 偏光片的贮存及搬运方法：偏光片的贮存方法：偏光片应贮存在室温条件下，湿度在75%以下遮光保存；贮放时要求平放；供应商完整包装偏光片按供应商标识的堆放高度和堆放位置堆放；快递包装的偏光片，散装堆偏光片，堆放时每300张需单独隔离支撑堆放.偏光片的搬运方法：偏光片搬运时要放置在搬运物最上层，高度不能超过堆放高度，并且要轻拿轻放，不能竖放，不能碰压.附表2:偏光片常用规格表附3:本厂应用的偏光片的一些按进货方式特殊分类方法：原厂整张片；原厂等级处理片；外发加工整张复合片；TFT边角料;外发加工TFT边角料复合片；碎料片附4:工厂现使用复合片的使用方法：所有复合偏光片在外发加工商复合加工前，建议厂内进行分色处理；然后按颜色分批或固定一种颜色再外发加工复合，以保证复合前的偏光片颜色大体一致.偏光片进行分色处理重新由品管入仓后，生产部在切片之前，建议先大概了解产品的底色，如果底色偏绿或有绿色轻微彩虹，则选用稍偏黄的偏光片;反之产品底色偏黄或有黄色轻微彩虹时，则选用稍偏绿的偏光片.生产领用偏光片时建议按颜色批次领用，线上一般不要存大多种颜色，以免混淆• 进行分色处理后，除非现有仓存偏光片颜色无法达到客户底色要求，否则，不建议对偏光片角度进行较大的调整，以免丧失产品所需要的光电性能•液晶显示器偏光膜的基本原理2004-9-17偏极光与偏光膜的基本原理大多数的人仍然对偏光膜这个名词感到陌生而不很清楚，故在此先对偏极光的现象及基本原理稍做说明.偏极光人类对光的了解依序可分成以下四个重要阶段：1. 十七世纪中，牛顿首先开始对光做有系统的研究他发现到所谓的白光(White Light) 是由所有的色光(Colored Light)混合而成.为了要解释这个现象，就有许多不同的理论衍生出来.2. 十九世纪初，杨氏(Thomas You ng)利用波动理论成功的解释了大部分的光学现象如反射,折射和绕射等.3.1873年，马克斯威尔发现光波是电磁波，其中它的电波和磁波是相依相存不能分开的，电场(E),磁场(H)与电磁波进行的方向(k)这三者是呈相互垂直的关系.图24.二十世纪初，爱因斯坦发现光的能量要用粒子学说才能解释，因而衍生出量子学.换言之，光同时具有波动及粒子两种特性.因为偏极光的理论是用波动学来解释的，所以往后的讨论都将光视为电磁波，并且为了简化易懂，我们只考虑其电场向量E.非偏极光的E可以用图2表示，图2中许多对称等长的辐射线表示E在E,H所组成的平面上振动，并且在各方向振动的机会均等. 当E的分布不均时就称之为偏极化(Polarization),如图3所示为部份偏极光，当E只在一个方向振动时则称之为线性偏极光(图4).从向量的观点来看，当图2中各方向的向量投影到X 和Y两个相互垂直的坐标轴上后，非偏极光可以分解为两条相垂直的线性偏极光(图5).图2:非偏极光图3:部份偏极光图4:线性偏极光图5:相互垂直的线性偏极光偏极光的制造一般而言，制造偏极光的方法是由以下三个步骤：1. 制造普通非偏极光(图2).2. 分解此非偏极光为两个相互垂直的线性偏极光(图5).3. 舍弃一条偏极光，应用另一条偏极光(图4).能将非偏极光分解为两条偏极光，而舍弃其一的仪器称之为起偏器(Polarizer),起偏器可以利用如吸收,反射,折射,绕射等光学效应来产生偏极光. 一般较常用的起偏器种类有以下数种:(1) 反射型当光线斜射入玻璃表面时,其反射光将被部分偏极化.利用多层玻璃的连续反射效果即可将非偏极光转为线性偏极光.(2) 复屈折型将两片方解石晶体接合,入射光线会被分解为两道偏极光,称为平常光与非常光.(3) 二色性微晶型将具有二色性的微小晶体有规则地吸附排列在透明的薄片上,这是人工第一次做出偏光膜的方法.(4) 高分子二色性型利用透光性良好的高分子薄膜,将膜内分子加以定向,再吸著具有二色性的物质,此为现今生产偏光膜最主要的方法•这类吸收式的起偏器都是以膜(Film)或是板(Plate or Sheet的形式存在，因此,通常又称之为偏光膜(Polarizing Film)或偏光板(Polarizing Plate or Sheet)英文上另外一个更通俗的称呼是Polarizi ng Filter.偏光膜的起源偏光膜是由美国拍立得公司(Polaroid)创始人兰特(Edwin H. La nd)于1938年所发明. 六十年后的今天,虽然偏光膜在生产技巧和设备上有了许多的改进,但在制程的基本原理和使用的材料上仍和六十年前完全一样.因此,在说明偏光膜的制程原理之前,先简单的敍述一下兰特当时是在什麼情况下得到灵感,相信这有助於全面了解偏光膜的制程.兰特於1926年在哈佛大学念书时看了一篇由英国的一位医生Dr. Herapath在1852 年发表的论文，内容提到Dr. Herapath的一位学生Mr. Phelps曾不小心把碘掉入the solution disulfate of quinin e,他发现立即就有许多小的绿色晶体产生，Dr. Herapath於是将这些晶体放在显微镜下观察,发现如下图所示:当两片晶体相重叠时,其光的透过度会随晶体相交的角度而改变,当它们是相互垂直时,光则被完全吸收(图6);相互平行时,光可完全透过(图7).图6:光被完全吸收图7:光可完全透过这些碘化合物的晶体非常小，所以在实际应用上有了很大的限制，Dr. Herapath花了将近十年的时间来研究如何才能做出较大的偏光晶体,可是他并没有成功.因此,兰特认为这条路可能是不可行的,於是他采用了以下的方式:•兰特把大颗粒晶体研磨(ball mill) 成微小晶体,并使这些小晶体悬浮在液体中. •将一塑胶片放入上述的悬浮液中,然后再放入磁场或电场中定向. •将此塑胶片从悬浮液中取出,偏光晶体就会附盖在塑胶片的表面上. •将此塑胶片留在磁场或电场中,乾燥后就成为偏光膜.兰特的方法是将许多小的偏光晶体,有规则的排列好,这就相当於一个大的偏光晶体. 他应用上述的方法，在1928年成功的做出了最早问世的偏光膜J片.这种方法的缺点是费时,成本高和模糊不透明.但兰特已经发现了制造偏光膜的几个重要因素:(1)碘(2) 高分子⑶定向(Orientation).经过不断的研究改进，兰特终於在1938年发明了到现在还在沿用的制造方法,其基本原理将於下节中讨论.偏光膜的工作原理时下最通用的偏光膜是兰特在1938年所发明的H 片,其制法如下:首先把一张柔软富化学活性的透明塑胶板(通常用PVA)浸渍在12 / KI的水溶液中，几秒之内许多碘离子扩散渗入内层的PVA,微热后用人工或机械拉伸，直到数倍长度,PVA板变长同时也变得又窄又薄,PVA 分子本来是任意角度无规则性分布的,受力拉伸后就逐渐一致地偏转於作用力的方向,附著在PVA 上的碘离子也跟随著有方向性,形成了碘离子的长链.因为碘离子有很好的起偏性,它可以吸收平行於其排列方向的光束电场分量只让垂直方向的光束电场分量通过,利用这样的原理就可制造偏光膜(如图8).图8 偏光膜的种类及发展现今所使用偏光膜的种类偏光膜的应用范围很广,不但能使用在LCD 做为偏光材料,亦可用於太阳眼镜,防眩护目镜,摄影器材之滤光镜,汽车头灯防眩处理及光量调整器,其他尚有偏光显微镜与特殊医疗用眼镜.为了满足轻量化及使用容易的要求,所以偏光膜的选择以高分子二色性型为主,这型起偏材料的种类有四: (1) 金属偏光膜将金,银,铁等金属盐吸附在高分子薄膜上,再加以还原,使棒状金属有起偏的能力,现在已不使用这种方法生产.(2) 碘系偏光膜PVA 与碘分子所组成,为现今生产偏光膜最主要的方法.(3) 染料系偏光膜将具有二色性的有机染料吸著在PVA 上,并加以延伸定向,使之具有偏光性能.(4) 聚乙烯偏光膜用酸为触媒，将PVA脱水,使PVA分子中含一定量乙烯结构，再加以延伸定向，使之具有偏光性能.偏光膜的构造高分子膜在经过延伸之后,通常机械性质会降低,变得易碎裂.所以在偏光基体(PVA) 延伸完后,要在两侧贴上三醋酸纤维(TAC) 所组成的透明基板,一方面可做保护,一方面则可防止膜的回缩.此外,在基板外层可再加一层离型膜及保护膜,以方便与液晶槽贴合(如图十三).图十三:偏光膜的构造简图LCD 用偏光膜的品质特性由於LCD 的显示非发光型,为了达到显示器明亮,易辨识的要求,偏光膜就必须具有清晰,高透过及高偏光性.近来LCD 的使用愈来愈广泛,如民生,军事,高科技等.因应LCD 的多样化及耐用性的提升,必须加强偏光膜的耐久性及耐光性. 另外,在外观特性上,配合LCD 画素的提高,偏光膜的表面必须是平滑且高精细化;若是在高温高湿的环境之下长时间使用,也必须维持偏光性能,且所用的黏著剂其安定性也是要求的要点之一.通常在偏光膜的制造过程中,都是在无尘室进行:1•由於偏光膜的素材为PVA及TAC,所以其上不可有异物及未溶的树脂•2. 在偏光膜的贴合过程中，不可在涂胶，贴合及加工时有任何异物混入•3. 保护膜或离型膜等材料不可有任何缺陷4. 在成品的表面及切断面，或包装袋上不可有任何异物附著混入. 若无法满足上述条件，则无法做出高解析，大尺寸，高精细化的偏光膜•LCD用偏光膜的发展(1) 碘系偏光膜PVA及碘所构成的偏光膜长久以来都在LCD的市场上占有相当大的比例•现今材料与延伸技术不断改良下偏光度及透过率都相当接近理论值(偏光度100%;透过率50%).(2) 耐久性偏光膜使用染料配方让偏光膜具有耐高温高湿，耐光等特性,大多使用在车，船舶或飞机用的LCD 上.但偏光率不及碘系且价格昂贵是其缺点.现今发展是藉由PVA的延伸配向及开发在可见光区有均匀吸收的高偏光性能染料分子，其偏光性能已可与碘系偏光膜相当，唯价格方面仍比碘系偏光膜高.(3) 光学补偿膜随著LCD产品技术愈来愈进步，故针对偏光膜之著色，视角，漏光等等要求相对提高，因此需要各种光学补偿膜去做补偿.例如(STN-LCD)因液晶分子之扭转超过90度造成使用直线偏光之偏光膜会有著色现象出现，其解决方法为加上一片位相差膜. 表面处理表面加工处理可增加偏光膜的光学及机械性能.现今为了满足LCD多样化的要求，具有复合功能的偏光膜已在市场上销售.1. 抗反射(AR)处理当光经过偏光膜的表面时，会有5%左右的反射损失，由於光度的损失及反射光将造成LCD辨识度的降低.改善的方法是在偏光膜的表面蒸镀上一层金属膜，利用光的干涉原理来降低反射值，将反射率降至1%以下.⑵抗眩(AG)处理为了避免光线被过度集中，将偏光膜的表面加工做成凹凸状，将光线均匀地分散，可达到防眩的效果.有经AG处理，其表面可达铅笔3H硬度较耐刮,另雾度高可适用於大尺寸产品(大於12.1"),主要是因LCD之背光源强的关系.另外随著LCD之解析度要求增加如UXGA级(1600 x 1200)对AG要求更细致化处理，目前偏光板制造商亦开始注意到此方面,相信最近会有对应产品供市场评估.LCD偏光片生产的基本方法2006-5-30目前偏光片生产技术以PVA膜的延伸工艺划分，有干法和湿发两大类；以PVA膜染色方法划分，有染料系和碘染色两大类.偏光片的干法生产技术是指PVA膜是在具有一定温度和湿度条件的蒸汽环境下进行延伸的工艺方法，早期使用这种工艺方法的目的，是可以提高工艺的生产效率，使用幅宽较大的PVA膜进行生产而不至於经常断膜.但这种工艺的局限性在於PVA膜在延伸过程中的均匀性受到限制，因此所形成的偏光片原膜的复合张力，色调的均匀性和耐久性不易稳定，因而在实际生产工艺中应用较少偏光片的湿法生产技术是指PVA膜是在一定配比的液体中进行染色，拉伸的工艺方法.这种工艺方法早期的局限性在於PVA膜在液体中延伸的稳定控制难度较大，因此使用这种工艺加工时PVA 膜容易断膜，且PVA膜的幅宽受到限制.但随著工业控制技术的改进，这些湿法加工工艺的局限性已经得到极大的改进，从20世纪90年代末起,日本偏光片企业已经普遍采用幅宽1330伽的TAC膜用湿法工艺进行偏光片的生产.特别是由於大尺寸TFT-LCD产品的大规模普及,为提高偏光片产品的利用率，以1330伽为基本宽度的偏光片生产已经成为液晶用偏光片生产的基本方法偏光片生产工艺中的染色方法有碘染色法和染料染色法两种工艺.碘染色法是指在偏光片染色，拉伸过程中，使用碘和碘化钾作为二向性介质使PVA膜产生极性化偏光特性.这种染色方法的优点是比较容易获得99.9%以上的高偏光度和42%以上高透过率的偏光特性.所以在早期的偏光材料产品或需要高偏光，高透过特性的偏光材料产品中大多都采用碘染色工艺进行加工.但这种工艺的不足之处就是由於碘的分子结构在高温高湿的条件下易於破坏，因此使用碘染色工艺生产的偏光片耐久性较差，一般只能满足干温：8OC0OOHR,湿热:60C>90%RH 500HR以下的工作条件使用. 但随著LCD产品使用范围的扩大，对偏光产品的湿热工作条件的要求越来越苛刻，已经出现要求在100C和90%RH 条件下工作的偏光片产品需求对这种工作条件要求, 碘染色工艺就无能为力了.为满足这种技术要求，首先由日本化药公司发明了偏光片生产所需的染料，并由日本化药的子公司日本波拉公司生产了染料系的高耐久性偏光片产品.利用二向性染料进行偏光片染色工艺所生产的偏光片产品，目前最高可以满足干温：105C W00HR,湿热:90C >95%RIH 500HR以下的工作条件的使用要求.但这种工艺方法所生产的偏光片产品一般偏光度和透过率较低，其偏光度一般不超过90%,透过率不超过40%且价格昂贵.偏光片的组成2006年12月31日星期日20:20最早的偏光片主要由中间能产生偏振光线的PVA膜，再在两面复合上TAV保护膜组成。

偏光片识别指导书一、偏光片关键数据：1.厚度：0.12mm为薄片，0.22mm为厚片，我司现在供应商供货一般为±0.02MM的公差。

2.表面：分为光片和磨砂片。

光片撕开表面离型纸后放在光源下显示清晰，磨片撕开离型纸在光源下看显示模糊。

3.显示视角：这点主要是要将片贴附在屏上点亮后看效果。

根据效果来看视角。

厚片一般都是超宽视角，薄片视角都比较窄。

4.硬胶/软胶：硬胶不黏，软胶比较黏，硬胶和软胶在撕了离型纸用手触摸很容易区别出黏性差异，同时软胶用手触摸较容易看到触摸痕迹。

二、偏光片选用：TN-LCD一般情况下选择两厚片视角最好。

正常情况下，为45度角度IPS/MV A-LCD一般情况下用两薄片就好，因为玻璃本来就是全视角的，就不需要偏光片再去加宽视角。

MV A 偏光片要选用专用片，一般为COG供货。

三、如何看玻璃规格书上的偏光片图片标示：1.如何识别TN-LCD偏光片角度：以HSD040C8W1-B00规格书举例,规格书上偏光片标示为：这个玻璃是灰阶翻转角度为准，视角为12点钟玻璃，模组最佳视角6点钟。

在我司切割房切割大片如下图注意此处箭头，标示偏光片方向匹配为上下片模式后，（右-CF）上朝封口，（左-TFT）下朝IC为下图所示：两箭头指示Rubbing Direction与供应商规格书一致：所以得出结论，12点钟玻璃，偏光片45°厚片，上朝封口下朝IC。

其他片依此类推。

对于TN的玻璃，TFT/CF表明角度即为偏光片角度。

2.如何识别IPS-LCD偏光片角度：用BP039WV2-100做例子这句话的意思是上片吸收轴垂直于C/F Rubbing direction ，下片吸收轴平行于TFT Rubbing direction。

所以根据上图标示，偏光片应为两薄片，上片0度，下片90度无方向。

IPS的偏光片，实际标示角度上片垂直于CF方向，下片平行于TFT方向。

以BF045QHME501为例按上例所述原理可得，该LCD上片偏光片垂直于CF,即为7°，下片黏贴面角度平行于TFT角度，即97°，则下片在保护膜面角度为83°，如下图我司产线作业时按保护膜面角度为准切割的，所以我们做BOM 时，应该定义为 上片薄光7°，下片薄磨83°。

偏光片光片砂片区分手法
偏光片、光片和砂片是三种不同的材料或装置，每一种都有独特的特性和用途。

1. 偏光片（Polarizing Film）：
偏光片是一种能够选择性地通过特定方向振动的光的薄膜。

它可以将非偏振光转换为偏振光或改变偏振光的振动方向。

偏光片通常由聚合物材料制成，其中包括含有有机化合物的树脂或液晶。

偏光片广泛用于光学仪器、显示屏（如液晶显示器）和摄影滤镜等领域。

2. 光片（Optical Film）：
光片是一种薄膜材料，能够选择性地改变入射光的传播方向或线偏振态。

光片通常由高透明度的聚合物制成，通过特殊的制备工艺处理而成。

光片常被应用在光学仪器、照明、显示屏等领域，可用于控制和调节光的透射、散射和反射等特性。

3. 砂片（Sandblasted Glass）：
砂片是一种玻璃材料，表面经过喷砂处理而变得均匀毛糙。

砂片的表面由于喷砂处理而呈现出磨砂效果，能够实现半透明或不透明的光线穿透。

砂片常用于玻璃制品的装饰和遮光处理，如玻璃隔断、玻璃门、玻璃灯罩等，也可用作隐私保护或增加光线柔和度的材料。

区分这三种材料的一个简单的方法是通过它们的特性和应用来辨别，偏光片特别用于调节光的偏振方向，光片通常用于控制
光的透射和散射特性，而砂片则是一种表面处理后的玻璃材料，用于装饰和遮光。

偏光片识别指导
涉及有关偏光片的识别指导
一、偏光片的识别指导
偏光片可以使光线呈偏振状态，分离掉特殊的波长，从而发挥出特殊
的光学效果。

偏光片是一种广泛应用于光学方面的材料，在观察天文现象、研究物理及化学、材料检测等方面都有重要作用。

鉴于偏光片具有诸多优点，如何正确识别偏光片，显得尤为重要。

1、外观检测
偏光片通常具有一定的外观特征，例如：表面形状、外观颜色等。

外
观检测是对偏光片的识别的最基本指标，包括几何形状、材质、尺寸等。

通常我们可以通过肉眼观察来判断偏光片的质量，以确定是否符合要求。

2、光学属性检测
偏光片一般也具有特殊的光学属性，如偏振特性、光学变型度等。

偏
振特性是偏光片的重要参数，它可以控制光线的偏振状态，决定偏光片使
用的效果。

另外，光学变型度也是偏光片性能的重要指标，它决定着偏光
片的变形能力。

因此，在进行偏光片的识别时，光学属性也是必不可少的。

3、电学属性检测
偏光片也可以具有特殊的电学属性，例如电介质常数、介电常数变化等。

电介质常数是偏光片的物理参数，它可以决定偏光片表面的电磁特性，从而有效地控制物体内的电磁场分布。

介电常数变化也是偏光片非常重要
的特性，通过电学实验测量可以。
