miniled技术的原理和实现方法

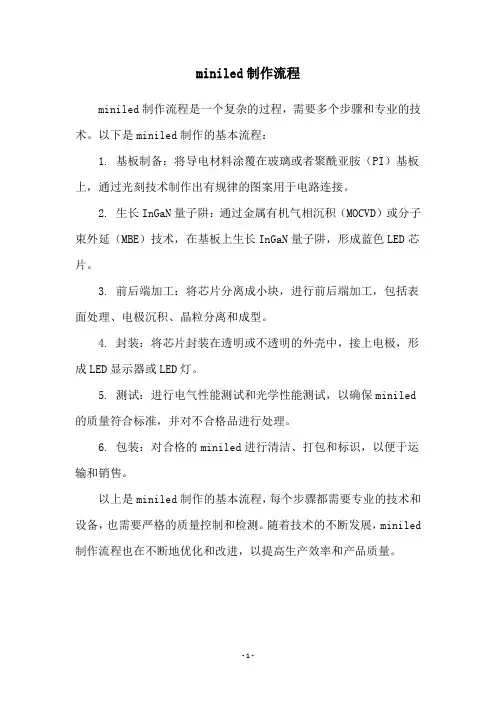

miniled制作流程
miniled制作流程是一个复杂的过程，需要多个步骤和专业的技术。

以下是miniled制作的基本流程：
1. 基板制备：将导电材料涂覆在玻璃或者聚酰亚胺（PI）基板上，通过光刻技术制作出有规律的图案用于电路连接。

2. 生长InGaN量子阱：通过金属有机气相沉积（MOCVD）或分子束外延（MBE）技术，在基板上生长InGaN量子阱，形成蓝色LED芯片。

3. 前后端加工：将芯片分离成小块，进行前后端加工，包括表面处理、电极沉积、晶粒分离和成型。

4. 封装：将芯片封装在透明或不透明的外壳中，接上电极，形成LED显示器或LED灯。

5. 测试：进行电气性能测试和光学性能测试，以确保miniled 的质量符合标准，并对不合格品进行处理。

6. 包装：对合格的miniled进行清洁、打包和标识，以便于运输和销售。

以上是miniled制作的基本流程，每个步骤都需要专业的技术和设备，也需要严格的质量控制和检测。

随着技术的不断发展，miniled 制作流程也在不断地优化和改进，以提高生产效率和产品质量。

- 1 -。

miniledmicroled显示原理显示技术一直是科技领域的热门话题，尤其在近年来，随着MiniLED和MicroLED技术的不断发展，它们在显示领域的应用也越来越广泛。

那么，这两种新型显示技术到底是如何工作的呢？**一、MiniLED显示原理**MiniLED，顾名思义，就是一种小型化的LED背光技术。

它采用先进的微型矩阵封装技术，将LED的尺寸缩小到传统LED的几十分之一。

这种技术的好处是，可以通过精细地控制每一个LED的亮度，来实现更加细腻的色彩表现和更高的对比度。

另外，由于LED的数量更多，所以MiniLED的背光均匀性更好，视觉效果更加均匀一致。

**二、MicroLED显示原理**MicroLED，顾名思义，就是一种更为先进的LED微小化显示技术。

它直接将LED作为显示屏，也就是说，我们看到的屏幕实际上就是由一个个的LED发光单元组成的。

MicroLED的最大优势是，亮度、对比度、反应速度、省电性能都达到了前所未有的高度。

同时，MicroLED的制程技术也更为复杂，需要大量的研发和投入。

总的来说，MiniLED和MicroLED都是基于LED技术的新型显示技术。

它们通过不同的微小化技术，实现了不同的显示效果。

在未来，随着技术的不断进步，我们有理由相信，这两种显示技术将会在显示领域发挥更大的作用。

**三、总结**MiniLED和MicroLED的显示原理主要基于微型矩阵封装技术和将LED作为显示屏的技术。

这两种技术通过精细控制每一个LED的亮度或组成单元的发光结构，实现更为细腻的色彩表现和更高的视觉效果。

同时，MicroLED还具有更高的亮度、对比度、反应速度和省电性能。

在未来，这两种技术有望在显示领域发挥更大的作用。

DCWTechnology Analysis技术分析91数字通信世界2023.101 LED背光的概述作为液晶产品中重要配件之一的背光源，LED 近年发展很快，不断有新技术、新产品推出。

LED （Lighting Emitting Diode ）一般指发光二极管，是一种固态的半导体发光器件。

工作原理是以固态的半导体芯片作为发光材料，在正向电压下，半导体内的载流子发生复合，将过剩的能量释放出，引起光子发射产生可见光。

在小间距LED 基础上衍生出来的一种新型LED 显示技术Mini LED ，也被称为“百微米级发光二极管”，其中小间距LED 是指相邻灯珠点间距在2.5 mm 以下的LED 背光源，Mini LED 是介于传统LED 和MicroLED 之间的背光技术，是传统LED 背光的改进版本，当前行业普遍认为在75～300 μm 范围芯片尺的LED 可以称为Mini LED 。

2 Mini LED方案设计及实现本文介绍一种超高清、高对比度、高亮度的MiniLED 背光技术，通过搭配SOC 的动态区域调光功能，可实时根据各区域画面内容，动态调整对应区域背光亮度，同时对液晶画面图像进行补偿。

本文中采用SOC+MCU （单片机）设计方案，搭配32颗32通道高精度LED 驱动芯片，实现1024背光区域动态控制，Mini LED 颗数为10 000+，亮度峰值可达1 500 nits ，可实现媲美OLED 的显示效果[1]。

将LED 驱动芯片与LED 灯集成在同一片灯板上，大大简化了连接复杂度，降低了产品成本[2]。

2.1 SOC动态区域背光控制TV SOC 集成了动态区域背光控制算法，通过将图像画面划分为二维矩阵显示区域，并分别统计各个区域的亮度信息，产生相应的区域背光数据。

将区域背光数据送至对应的背光区域，并驱动背光LED 亮度，可控制各个显示区域背光亮暗，达到降低背光功耗，提高画面对比度和显示效果的目的。

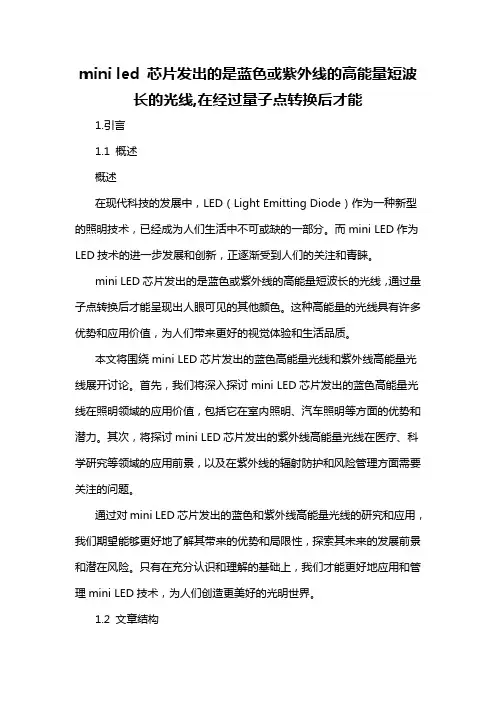

mini led 芯片发出的是蓝色或紫外线的高能量短波长的光线,在经过量子点转换后才能1.引言1.1 概述概述在现代科技的发展中，LED（Light Emitting Diode）作为一种新型的照明技术，已经成为人们生活中不可或缺的一部分。

而mini LED作为LED技术的进一步发展和创新，正逐渐受到人们的关注和青睐。

mini LED芯片发出的是蓝色或紫外线的高能量短波长的光线，通过量子点转换后才能呈现出人眼可见的其他颜色。

这种高能量的光线具有许多优势和应用价值，为人们带来更好的视觉体验和生活品质。

本文将围绕mini LED芯片发出的蓝色高能量光线和紫外线高能量光线展开讨论。

首先，我们将深入探讨mini LED芯片发出的蓝色高能量光线在照明领域的应用价值，包括它在室内照明、汽车照明等方面的优势和潜力。

其次，将探讨mini LED芯片发出的紫外线高能量光线在医疗、科学研究等领域的应用前景，以及在紫外线的辐射防护和风险管理方面需要关注的问题。

通过对mini LED芯片发出的蓝色和紫外线高能量光线的研究和应用，我们期望能够更好地了解其带来的优势和局限性，探索其未来的发展前景和潜在风险。

只有在充分认识和理解的基础上，我们才能更好地应用和管理mini LED技术，为人们创造更美好的光明世界。

1.2 文章结构文章结构部分的内容：本文将按照以下结构展开讨论mini led芯片发出的蓝色或紫外线的高能量短波长光线及其相关内容。

首先，在引言部分将对该主题进行概述，介绍mini led芯片及其发出的光线的特点。

接下来，本文将分为两个主要部分展开论述。

第一个部分将重点探讨mini led芯片发出的蓝色高能量光线。

首先，本文将介绍mini led技术的原理，解释为何mini led芯片能够发出如此高能量的蓝色光线。

其次，将详细讨论蓝光对人眼的影响，包括蓝光对视力的影响以及长时间暴露于蓝光下可能引发的眼睛健康问题。

最后，本文将探讨mini led芯片在蓝光治疗、显示技术等领域的应用前景，并提供相关实例和研究成果支持。

mini led原理Mini LED（Micro LED）是一种新型的显示技术，它采用了微小尺寸的LED芯片作为背光源，具有高亮度、高对比度、低能耗等特点，因此备受关注。

本文将从Mini LED的原理、优势和应用等方面进行探讨。

一、Mini LED的原理Mini LED是通过将大量微小尺寸的LED芯片集成在一起，形成一个背光源。

与传统的LCD显示器相比，Mini LED的背光源更加均匀，可以提供更高的亮度和更高的对比度。

同时，Mini LED还采用了局部调光技术，可以实现更精细的亮度控制，使得显示效果更加细腻逼真。

Mini LED的工作原理是通过电流通过LED芯片时，电子与空穴在半导体材料中复合，产生能量释放出光子，从而发出可见光。

由于Mini LED芯片尺寸非常小，因此可以实现更高的像素密度，提高显示屏的清晰度和细节表现力。

另外，Mini LED还具有快速响应的特点，可以实现更高的刷新率，提供更流畅的显示效果。

二、Mini LED的优势1. 高亮度：Mini LED采用了大量的微小LED芯片，因此可以提供更高的亮度，使得显示效果更加鲜明、清晰。

2. 高对比度：Mini LED的局部调光技术可以实现更精确的亮度控制，从而提高显示屏的对比度，使得黑色更纯黑，白色更纯白。

3. 能耗低：由于Mini LED芯片尺寸小，因此能耗相对较低，可以降低显示器的能耗，延长使用时间。

4. 快速响应：Mini LED具有快速响应的特点，可以实现更高的刷新率，使得显示效果更加流畅，适合观看高速运动画面。

5. 显示效果更细腻：Mini LED的高像素密度使得显示屏能够呈现更多的细节，提高图像的表现力，使得观看更加舒适。

三、Mini LED的应用Mini LED作为一种新兴的显示技术，在很多领域都有着广泛的应用前景。

1. 电视：Mini LED可以提供更高的亮度和对比度，使得电视画面更加生动逼真，因此被广泛应用于高端电视产品中。

mini led直显驱动原理-回复mini LED（Micro LED）是一种新型的显示技术，它通过使用微小的LED灯珠来构建显示屏，相较于传统的液晶显示技术，具有更高的亮度、更低的能耗和更高的对比度。

而mini LED直显驱动是实现mini LED显示效果的重要技术之一。

本文将以mini LED直显驱动原理为主题，一步一步详细解释其中的工作原理。

第一部分：mini LED简介首先，我们来简单介绍一下mini LED技术。

mini LED是由数千个微小的LED灯珠组成的显示屏，它的尺寸通常为0.03到0.2毫米。

相比于传统的液晶显示技术，mini LED显示屏具有更高的亮度和更高的对比度，同时也能够提供更广阔的色域和更细腻的画质。

这是因为mini LED技术可以实现更精细的局部调光，避免出现传统液晶显示器中的光漏和色差问题。

第二部分：mini LED直显驱动技术了解了mini LED技术的基本概念后，我们接下来来详细探讨mini LED直显驱动的原理。

mini LED直显驱动技术主要包括两个关键环节：LED灯珠管控芯片和驱动电路。

第三部分：LED灯珠管控芯片LED灯珠管控芯片是mini LED直显驱动的核心部件之一。

它的主要功能是控制和驱动单个或多个LED灯珠的亮度和颜色。

为了实现高精度的局部调光，LED灯珠管控芯片通常会采用PWM（脉冲宽度调制）技术。

PWM技术通过控制每个LED灯珠的亮度和开关时间来实现灰度的调节。

当需要更高亮度的显示时，LED灯珠管控芯片会增加LED的亮度，并且通过高频率的快速开关来避免出现明显的闪烁。

第四部分：驱动电路驱动电路是mini LED直显驱动的另一个重要组成部分。

驱动电路的主要功能是为LED灯珠提供所需的电源和信号，确保它们能够正常工作。

在mini LED显示屏中，通常会采用多行多列的驱动方式，每个LED灯珠都与驱动电路相连。

驱动电路会根据输入信号和控制命令，将相应的电流和电压传输到LED灯珠上，从而让LED灯珠工作并发光。

微型LED（Micro LED）是一种新型的显示技术，其具有高亮度、高对比度、高分辨率等优点，因此备受关注。

微型LED的发光原理是什么呢？下面我们将详细介绍。

1. 半导体发光原理微型LED是一种基于半导体材料的发光器件，其发光原理与传统LED 类似。

当外加电压作用于半导体材料时，电子与空穴在PN结附近重新结合，释放出能量，导致光子的辐射发射，即产生光。

这种半导体材料的发光特性使得微型LED具有高效、快速的发光特点。

2. 半导体材料的选择微型LED所采用的半导体材料通常为氮化镓（GaN）基材料。

GaN材料具有广泛的带隙、良好的导电性和较高的电子迁移率，适合用于制作微型LED的发光层与电极。

采用GaN材料制造的微型LED具有较高的光电转换效率和较长的使用寿命。

3. 三原色发光微型LED通常采用红、绿、蓝三原色的发光模块组合成彩色显示。

通过控制不同颜色的微型LED的亮度与色彩混合比例，可以实现丰富的色彩表现。

微型LED的超高对比度和色彩饱和度，使其成为理想的显示技术。

4. 超微尺寸LED微型LED的发光原理使得其可以制作成尺寸较小的发光元件，甚至可以实现单个LED的尺寸小至微米级别。

这为微型LED在高分辨率、高像素密度的显示领域提供了可能。

5. 驱动电路微型LED的发光需要外部的驱动电路，以提供所需的电流与电压。

针对微型LED的高亮度、高刷新率等特点，其驱动电路也需要具备快速响应、高稳定性等特点。

微型LED的驱动电路设计是微型LED技术中的关键环节之一。

总结：微型LED的发光原理是基于半导体材料的电子与空穴的复合发光原理。

其采用GaN等材料制作发光层与电极，实现了高效、高亮度的发光特性。

通过控制不同颜色的微型LED的亮度与色彩混合比例，可以实现丰富的色彩表现。

微型LED可以制作成超小尺寸的发光元件，使其在高分辨率、高像素密度的显示领域具有广阔的应用前景。

期待微型LED技术在未来的发展中能够为我们带来更加出色的显示体验。

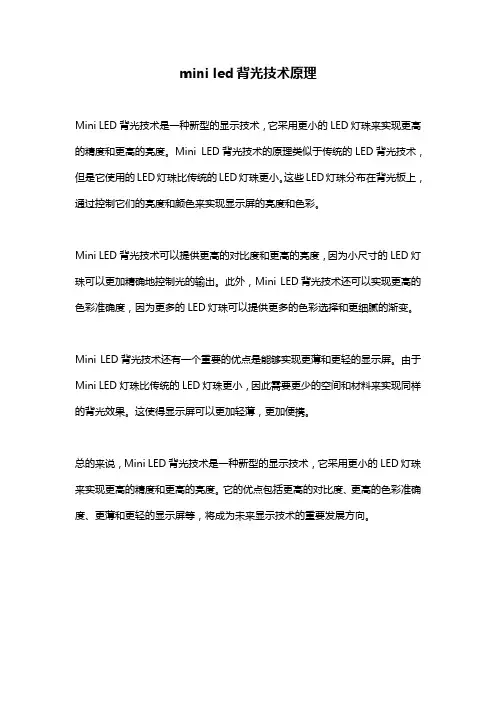

mini led背光技术原理
Mini LED背光技术是一种新型的显示技术，它采用更小的LED灯珠来实现更高的精度和更高的亮度。

Mini LED背光技术的原理类似于传统的LED背光技术，但是它使用的LED灯珠比传统的LED灯珠更小。

这些LED灯珠分布在背光板上，通过控制它们的亮度和颜色来实现显示屏的亮度和色彩。

Mini LED背光技术可以提供更高的对比度和更高的亮度，因为小尺寸的LED灯珠可以更加精确地控制光的输出。

此外，Mini LED背光技术还可以实现更高的色彩准确度，因为更多的LED灯珠可以提供更多的色彩选择和更细腻的渐变。

Mini LED背光技术还有一个重要的优点是能够实现更薄和更轻的显示屏。

由于Mini LED灯珠比传统的LED灯珠更小，因此需要更少的空间和材料来实现同样的背光效果。

这使得显示屏可以更加轻薄，更加便携。

总的来说，Mini LED背光技术是一种新型的显示技术，它采用更小的LED灯珠来实现更高的精度和更高的亮度。

它的优点包括更高的对比度、更高的色彩准确度、更薄和更轻的显示屏等，将成为未来显示技术的重要发展方向。

mini led生产工艺生产流程
Mini LED的生产工艺生产流程如下：
1. 基板制备：使用特殊的材料制备出适合Mini LED生产的基板。

通常使用玻璃基板或柔性基板。

2. 制备LED芯片：将LED芯片生长在基板上，通过化学气相沉积（CVD）或分子束外延（MBE）等技术，将半导体材料逐层生长在基板上，并使用掩膜技术对芯片进行尺寸和排列的控制。

3. 制备发光层：在LED芯片上涂覆发光层材料，通常使用磷酸盐粉末材料，通过加热和溶剂处理等工艺，使发光层均匀地分布在LED芯片上。

4. 分离：将制备好的Mini LED芯片从基板上分离出来。

如果使用玻璃基板，可以通过激光分离或机械分离的方法；如果使用柔性基板，可以通过化学溶解或剥离的方法分离。

5. 封装：将Mini LED芯片安装在封装材料上，通常使用透明的胶水或树脂材料进行封装。

同时，还需要在封装材料上安装电极和连接器等电子元件，以便将Mini LED与电路板连接。

6. 灯珠组装：将封装好的Mini LED芯片组装到灯珠上，通常使用贴片技术进行精确的位置控制和固定。

7. 测试和筛选：对制备好的Mini LED进行测试和筛选，检查
其亮度、色度、均匀性等性能指标是否符合要求，并排除有缺陷的产品。

8. 封装成成品：将经过测试和筛选的Mini LED组装到LED作为照明、显示或其他应用的成品产品中。

需要注意的是，上述生产流程只是一般的概述，实际的Mini LED生产工艺可能会有一定的差异，具体的步骤和工艺参数还需要根据具体厂家和产品要求进行调整和优化。

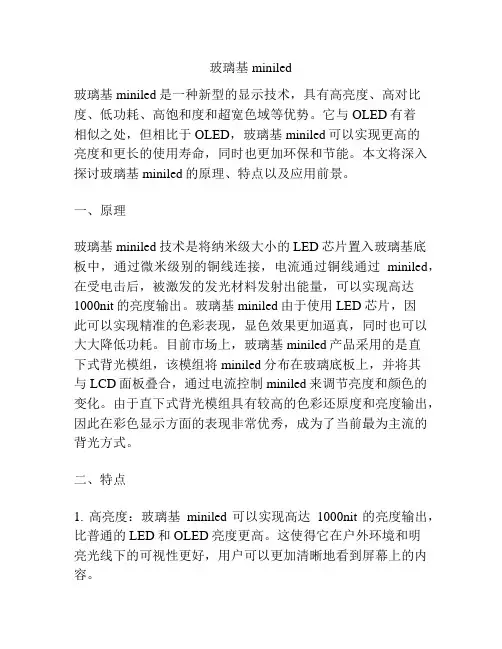

玻璃基miniled玻璃基miniled是一种新型的显示技术，具有高亮度、高对比度、低功耗、高饱和度和超宽色域等优势。

它与OLED有着相似之处，但相比于OLED，玻璃基miniled可以实现更高的亮度和更长的使用寿命，同时也更加环保和节能。

本文将深入探讨玻璃基miniled的原理、特点以及应用前景。

一、原理玻璃基miniled技术是将纳米级大小的LED芯片置入玻璃基底板中，通过微米级别的铜线连接，电流通过铜线通过miniled，在受电击后，被激发的发光材料发射出能量，可以实现高达1000nit的亮度输出。

玻璃基miniled由于使用LED芯片，因此可以实现精准的色彩表现，显色效果更加逼真，同时也可以大大降低功耗。

目前市场上，玻璃基miniled产品采用的是直下式背光模组，该模组将miniled分布在玻璃底板上，并将其与LCD面板叠合，通过电流控制miniled来调节亮度和颜色的变化。

由于直下式背光模组具有较高的色彩还原度和亮度输出，因此在彩色显示方面的表现非常优秀，成为了当前最为主流的背光方式。

二、特点1. 高亮度：玻璃基miniled可以实现高达1000nit的亮度输出，比普通的LED和OLED亮度更高。

这使得它在户外环境和明亮光线下的可视性更好，用户可以更加清晰地看到屏幕上的内容。

2. 高对比度和超宽色域：玻璃基miniled的对比度比OLED更高，同时还可以实现超宽色域的显示效果。

这些优点使得它在显示领域的应用前景更加广泛。

3. 长寿命和低功耗：玻璃基miniled的寿命可以达到100,000小时以上，同时功耗非常低，可以大大降低屏幕的能耗，使得设备更加节能环保。

三、应用前景1. 手机和平板电脑：玻璃基miniled可以提供更高的亮度和更广阔的色彩空间，这使得它成为手机和平板电脑的理想选择。

目前市场上已经有多款手机和平板电脑选择使用玻璃基miniled技术。

2. 电视和显示器：由于其高亮度和高对比度，玻璃基miniled 已经被广泛应用于电视和显示器中，以提供更好的视觉体验。

micorled显示原理-概述说明以及解释1.引言1.1 概述微型LED（MicroLED）技术是一种新兴的显示技术，在最近几年逐渐受到关注并展现出巨大的潜力。

与传统的LED和OLED技术相比，微型LED拥有更高的亮度、更高的分辨率和更低的能耗。

它被认为是下一代显示技术，可以应用于各种领域，包括电视、手机、智能手表和虚拟现实等。

微型LED技术基于发光二极管（LED）原理，通过微小的LED芯片作为像素来构成显示屏。

每个微型LED芯片都可以独立发光，因此可以实现高分辨率和高对比度的显示效果。

与传统液晶显示器相比，微型LED显示屏不仅可以呈现更鲜艳和真实的颜色，还可以实现更快的响应速度和更宽的视角范围。

微型LED显示屏由数以百万计的微小LED芯片组成。

每个LED芯片的尺寸通常只有几十到几百微米，因此可以实现极高的像素密度。

这使得微型LED显示屏能够呈现更加细腻和逼真的图像，同时也可以用于制造更大尺寸的显示屏幕。

与OLED技术相比，微型LED还具有更长的寿命和更好的稳定性。

OLED显示屏使用有机发光材料，容易受到时间和环境的影响而产生衰减和变色。

而微型LED使用的是无机材料，具有更好的耐久性和稳定性，在长时间使用过程中也能够保持出色的显示效果。

综上所述，微型LED技术作为一种新兴的显示技术，具有很大的潜力和广阔的应用前景。

它不仅可以提供更高的亮度和分辨率，还可以实现更快的响应速度和更广的视角范围。

随着技术的不断进步和发展，相信微型LED将逐渐替代传统的显示技术，成为未来显示领域的主流技术。

1.2 文章结构文章结构部分的内容：文章的结构是为了清晰地展示和组织文章的内容，使读者能够更好地理解和掌握文章的核心概念和主题。

本文的结构如下：1. 引言：在引言部分，将对micorled显示原理进行简单概述，并介绍文章的结构和目的。

2. 正文：正文部分是对micorled显示原理进行详细介绍的核心内容。

2.1 原理介绍：在这一部分，将详细介绍micorled显示原理的基本概念和相关背景知识。

mini led 芯片发出的是蓝色或紫外线的高能量短波长的光线,在经过量子点转换后才能-回复问题：为什么mini LED芯片发出的是蓝色或紫外线的高能量短波长的光线，在经过量子点转换后才能变成其他颜色？导言：在现代科技领域中，mini LED技术得到了越来越广泛的应用。

然而，为什么mini LED芯片只发出蓝色或紫外线的高能量短波长光线？为了解答这个问题，我们需要探究mini LED芯片的发光机制以及量子点的作用。

本文将分步骤详细解释这个问题，并介绍量子点转换的相关原理。

第一步：理解mini LED芯片的发光机制mini LED芯片是一种固态发光器件，它通过施加电压激发电子从带隙内部跃迁到带隙的能量态，从而发出可见光。

而高能量的光线则来自于mini LED芯片中的发光材料。

第二步：了解发光材料mini LED芯片中常用的发光材料是蓝色发光材料。

蓝色光线所对应的波长较短，能量较高。

这是由于蓝色发光材料的特殊电子能带结构所决定的。

第三步：探究蓝色发光材料的电子能带结构蓝色发光材料的电子能带结构具有较大的能隙。

能隙是指电子在材料中跃迁时所需要克服的能量差。

能隙越大，材料中的电子就越需要较高的能量才能跃迁到带隙中的能量态，因此产生的光线波长就越短，能量就越高。

第四步：介绍mini LED芯片的原理mini LED芯片中，蓝色或紫外线的高能量短波长光线是由蓝色发光材料通过电压激发电子跃迁产生的，但蓝色光线并不可变。

这就引出了量子点的作用。

第五步：了解量子点的作用量子点是一种纳米级微粒，其尺寸通常在2-10纳米之间。

当蓝色光线穿过量子点时，量子点会选择性地吸收一部分光子能量，然后发射出不同颜色的光线。

这种现象被称为量子点发光，具体取决于量子点的材料成分和尺寸。

第六步：探究量子点的原理量子点的发光颜色是通过其材料的能带结构来决定的。

不同材料的量子点具有不同的能带结构，因此能吸收和发射不同波长的光线。

通过控制量子点的尺寸和成分，可以精确调控量子点的发光颜色。

mini led技术原理Mini LED技术原理随着显示技术的不断发展，Mini LED技术成为近年来备受瞩目的一项技术。

Mini LED（微型发光二极管）是一种新型的LED背光技术，它采用了更小尺寸的LED芯片，可以实现更高的亮度和更高的对比度，同时还可以提供更加精确的局部控制，从而大大提升了显示屏的画质和性能。

Mini LED技术的原理主要分为两个方面，分别是Mini LED背光和Mini LED显示。

我们来了解Mini LED背光技术。

传统的液晶显示屏通常采用的是CCFL（冷阴极荧光灯）或者普通LED背光技术，而Mini LED背光则是将更小尺寸的LED芯片集成到显示屏的背光模组中。

这些Mini LED芯片相比于传统的LED芯片更加小巧，通常只有1mm 以下的尺寸，因此可以实现更高的像素密度，提供更加细腻、清晰的图像显示效果。

Mini LED背光技术的另一个关键点是局部控制。

Mini LED芯片的数量更多，因此可以将显示屏划分为更多的区域，并且每个区域都有自己的Mini LED芯片进行控制。

这种局部控制的方式可以根据画面内容的不同，对每个区域的亮度进行独立调节，从而实现更高的对比度和更真实的画面效果。

例如，在显示一幅夜景照片时，Mini LED技术可以将背光调暗，突出夜景中的亮点，增强画面的层次感和逼真度。

我们来了解Mini LED显示技术。

Mini LED技术不仅可以应用于背光模组，还可以直接应用于显示屏的像素点。

传统的液晶显示屏通常使用的是白色LED作为背光光源，而Mini LED技术可以将每个像素点都换成Mini LED芯片，从而实现更高的亮度和更高的色彩还原度。

这是因为Mini LED芯片的亮度更高，可以提供更多的光源，而且它的发光效果更加均匀，不会出现传统LED显示屏中常见的亮暗不均的问题。

除了亮度的提升，Mini LED显示技术还可以实现更高的色彩还原度。

Mini LED芯片可以实现更精确的颜色控制，可以提供更多的颜色细节，从而使显示屏能够更准确地还原图像中的颜色。

mini led显示技术原理Mini LED显示技术是一种新型的显示技术，它在传统LED显示技术的基础上进行了创新和改进，具有更高的亮度、更高的对比度和更细腻的显示效果。

本文将对Mini LED显示技术的原理进行探讨和介绍。

Mini LED显示技术采用了微米级的LED芯片作为显示单元，相比传统LED显示技术中的毫米级LED芯片，Mini LED芯片的尺寸更小，面积更小，因此能够实现更高的像素密度和更细腻的显示效果。

与此同时，Mini LED芯片的亮度也更高，能够提供更明亮的光源。

Mini LED显示技术的原理主要包括三个方面：Mini LED芯片的制造、背光模组的设计和驱动电路的控制。

Mini LED芯片的制造是Mini LED显示技术的基础。

Mini LED芯片是通过微纳米级的工艺制造而成的，采用了先进的半导体材料和制造工艺。

Mini LED芯片的尺寸通常在100-200微米之间，比传统LED芯片小了数十倍，因此具有更高的像素密度和更细腻的显示效果。

Mini LED显示技术还需要设计一种高效的背光模组。

背光模组是Mini LED显示技术的重要组成部分，它负责提供光源，使得显示屏能够正常工作。

在Mini LED显示技术中，背光模组需要采用多个Mini LED芯片作为光源，通过合理的布局和控制，能够使得光线更加均匀地照射到显示屏上，从而提高亮度和对比度。

Mini LED显示技术还需要一套高效的驱动电路来控制Mini LED芯片的工作。

驱动电路是Mini LED显示技术中的关键部分，它负责控制Mini LED芯片的亮度和色彩，以及驱动Mini LED芯片按照特定的顺序和时间进行点亮和熄灭，从而实现图像的显示。

驱动电路需要具备高速、高精度和高稳定性的特点，以确保显示效果的准确和稳定。

总结起来，Mini LED显示技术是一种以微米级LED芯片为显示单元的新型显示技术，具有更高的亮度、更高的对比度和更细腻的显示效果。

MINI LED显示技术的基础是LCD技术，在此基础上需要配备LED背光模组。

MINI LED是指直径约100μm至200μm的LED。

简单从原理上来说，MINI LED是把传统的统一亮度背光变成了可以分区调节亮度的点阵式背光。

改善了传统LED不擅长的黑色对比度，同时小的背光区块，使得画面更加精致。

对MINI LED的MRM方法（Multi-Zone Ratio Matching，多区域比率匹配）的介绍如下：
这种方法的原理是将传统的单一亮度背光分割成多个独立控制的区域，每个区域由一个或多个MINI LED组成。

通过独立调节每个区域的亮度，可以实现更精细的画面控制，提高对比度和色彩表现力。

在MINI LED显示屏中，每个像素由红、绿、蓝三个子像素组成，每个子像素对应一个独立的背光区域。

通过对每个背光区域的亮度进行调节，可以实现每个像素的独立控制，从而实现更高的对比度和更丰富的色彩表现。

同时，MINI LED显示屏还采用了Quantum Dot技术，该技术可以提高色彩饱和度和色域覆盖率。

通过结合MINI LED和Quantum Dot技术，可以实现更出色的显示效果，使画面更加逼真、细腻。

MINI LED显示技术正在逐步成熟，并且已经有一些产品上市。

未来，
随着技术的不断进步和应用场景的不断拓展，MINI LED显示技术有望在更多领域得到应用。

miniled工艺流程MiniLED是一种新兴的显示技术，能够提供更高的亮度、更高的对比度和更好的色彩表现。

MiniLED的工艺流程包括芯片制作、封装和测试等环节。

首先是芯片制作。

MiniLED是由LED芯片组成的，芯片的制作过程与传统LED的制作过程类似。

首先是在P型的衬底上沉积一层N型衬底，然后使用分子束外延（MBE）或金属有机化学气相沉积（MOCVD）等方法沉积n型和p型的半导体材料，形成PN结构。

接下来，执行芯片分割工序，将一个大的衬底切割成多个小的芯片。

最后是对芯片进行清洁和检测，确保质量合格。

接下来是封装。

封装是将芯片连接到驱动电路和外部连接器，形成一个完整的显示模组。

首先是将芯片粘贴到载玻璃基板上，然后使用封装胶固定芯片。

接下来是将导线连接芯片和驱动电路，常用的方法有金线焊接和直接引脚连接。

然后是将电路封装在一个封装胶体中，以保护电路免受外界环境的影响。

最后是对封装过程进行检测和质量控制，确保每个模组都符合规定的标准。

最后是测试。

测试是为了确保MiniLED显示模组的质量和性能。

测试包括电性能测试、光学性能测试和可靠性测试等。

电性能测试包括输入电流和电压、反向电流、导通和断路等方面的测试。

光学性能测试包括亮度、对比度、色彩准确度和视角等方面的测试。

可靠性测试包括温度循环测试、湿度测试和抗冲击测试等，以确保MiniLED显示模组在各种环境条件下都能正常工作。

MiniLED的工艺流程主要包括芯片制作、封装和测试等环节。

在芯片制作过程中，需要依次完成衬底沉积、半导体材料沉积和分割等工序，最后进行清洁和检测。

在封装过程中，将芯片连接到驱动电路和外部连接器，并进行封装胶和电路封装。

在测试过程中，对MiniLED显示模组进行电性能、光学性能和可靠性等方面的测试。

通过这些工艺流程，可以生产出高质量的MiniLED显示模组。

mini Led封装工艺
Mini LED封装工艺是一种将LED晶片封装在超小封装体中的制作工艺。

它主要通过多层金属氧化物半导体、绝缘层等来完成封装，以实现晶片和封装体之间的电气连接，并有效抑制元器件的老化和改善元器件的可靠性。

Mini LED封装工艺的步骤如下：
1. 制作封装底座：使用金属氧化物半导体材料制作封装底座，并在其上分别形成管引线、电极和接地点。

2. 贴片LED晶片：将LED晶片贴片到封装底座上，使晶片电极能够与封装底座上的管引线相连。

3. 封装绝缘层：将LED晶片周围覆盖一层绝缘层，以防止晶片电极之间的相互影响。

4. 熔合封装：将LED晶片和封装底座熔合在一起，使得LED晶片和封装体形成完整的电路。

5. 检测及保护：对封装好的LED封装件进行检测，确保封装件的质量，然后用保护剂对其进行保护，以延长其使用寿命。

miniled工艺流程
《miniled工艺流程》
miniled是一种新型的LED显示技术，具有高亮度、高对比度、高刷新率、低功耗等优势，逐渐得到了广泛的应用。

miniled
的工艺流程是一个非常复杂的过程，需要经过多个环节的精密加工和检测。

首先，miniled的工艺流程从芯片的设计和制造开始。

这个过
程需要经过数百道工序，包括晶片生长、切割、打磨、清洗等环节，以确保芯片的质量和性能达到要求。

接下来是LED芯片的封装过程，这是miniled工艺流程中非常关键的一步。

封装是将LED芯片与金线、外壳等材料进行固
定和包装，以便连接电路和散热。

这一过程需要高精度的设备和工艺，以保证封装的质量和稳定性。

随后是对封装后的miniled进行测试和筛选。

这包括光电特性
测试、电气参数测试、温度循环测试等，以确保miniled在各
种工作环境下都能正常运行并具有稳定的性能。

最后是miniled的组装和包装环节。

这包括将miniled组装成
显示模组、组合成显示屏，并对成品进行包装和运输准备。

这一过程需要严格的工艺控制和质量检测，以确保miniled产品
在出厂前符合各项标准和要求。

总的来说，miniled工艺流程是一个需要高精度设备和严格工
艺控制的复杂过程，只有经过严格的质量管理和检测，才能确保miniled产品具有稳定的性能和可靠的质量，从而满足市场的需求。
