资料编号: GJ-M2013-09版本:V1.1CDT交互式/循环式规约编制:龙胜江审核:审定:批准:长园共创电力安全技术股份有限公司2013年09月26日文档修改记录日期版本修改内容修改人批准人2013.09.26 V1.0 初稿龙胜江龙胜江2013.09.27 V1.1 增加循环式遥控规约说明增加数据交互图说明2014.03.26 V1.2 增加顺控操作说明龙胜江一、通信链路长园共创系统在使用此规约时支持以下几种通信方式:1.串口通信,通信参数可配置。
2.TCP通信,客户端和服务端都支持。
通信端口可以配置。
3.UDP通信。
客户端和监听端都支持。
通信端口可以配置。
长园共创系统可根据应用要求进行配置对应的通信方式和通信参数。
二、数据交互图1. CDT实虚遥信和遥测发送序列图s d CDT实虚遥信和遥测发送序列图五防系统监控后台定时(或突发)发送虚遥信(所有设备状态)定时(或突发)发送实遥信(所有设备状态)定时(或突发)发送遥测数据(所有或部分遥测数据)2. CDT 交互式遥控操作请求五防解锁活动图a ct CDT 交互式遥控操作请求五防解锁活动图五防系统监控后台请求五防遥控操作解锁开始进入遥控预置操作接收五防解锁反效五防发送五防解锁反效五防反效处理请求五防遥控操作解锁五防判断请求操作逻辑是否符合五防逻辑发送五防解锁发送五防闭锁执行遥控操作发送操作设备变位遥信结束判断五防发来的解闭锁命令是否解锁命令合并分支终止遥控操作接收操作设备变位遥信[否][是][否][是]3. CDT循环式遥控操作五防解锁序列图s d CDT循环式遥控操作五防解锁序列图五防系统监控后台遥控操作时定时发送五防解锁()操作结束发送操作设备变位遥信()发送已操作完成的设备五防闭锁()4. CDT顺控操作五防解锁序列图s d CDT顺控操作五防解锁序列图五防系统监控后台五防实时(且定时)发送顺控操作五防解锁设备信息()当有设备变位时,五防及时重新计算和更新可顺控操作的设备发送给监控后台当没有设备变位时,五防定时发送可顺控操作的设备发送给监控后台监控后台从收到的顺控操作表中获取可顺控操作的设备操作结束发送操作设备变位遥信()三、帧结构每帧都以同步字开头,并有控制字,信息字。
新部颁CDT规约报文解释(循环式远动规约)刘东川主题内容本文结合实际报文解释了电网数据采集与监控系统中循环远动规约的功能、帧结构、信息字结构和传输规则等。
本文参考《DF1000系列产品常用规约手册》一.帧结构图1 帧结构1.帧的同步字、控制字、信息字的排列规则:字节由低B1到高B n上下排列、字节的位由高b7到低b0左右排列,2.通道发码规则:低字节先送,高字节后送,字节内低位先送,高位后送。
二.报文举例1.遥测报文举例:EB 90 EB 90 EB 90 71 61 10 02 00 2C00 70 35 47 44 CRC 01…09…EB 90 EB 90 EB90报文分析:EB 90 EB 90 EB 90 | 71 61 10 02 00 2C| 00 70 35 47 44 CRC 01…09…|EB 90 EB 90 EB90同步字| 控制字| 信息字|(1)EB 90 EB 90 EB 90 为同步字,即三组1110,1011,1001,0000;(2)(a)71为控制字节。
控制字节说明:71E:扩展位。
71对应的E=0,表示使用已定义的帧类别;如E=1,表示帧类别可另行定义,以便扩展。
L:帧长度定义位。
71对应的L=1,表示本帧有信息;如L=0,表示本帧信息字数为0,没有信息字。
S:源站址定义位。
71对应的S=1。
D:目的站址定义位。
71对应的D=1.在上行信息中,S=1表示控制字中源站址有内容,源站址字节代表信息始发站的站号,即子站站号;D=1表示目的站址字节有内容,目的站址字节代表主站站号。
在下行信息中,S=1表示源站址字节有内容,源站址字节代表主站站号;D=1表示目的站址字节有内容,即代表信息到达站的站号;D=0表示目的站址字节内容为FFH,即代表广播命令,所有站同时并执行此命令。
在上述的上行信息和下行信息中,若同时S=0 且D=0,则表示源站址和目的站址无意义。
(b)本例的帧类别为61,表示本帧为重要遥测帧。

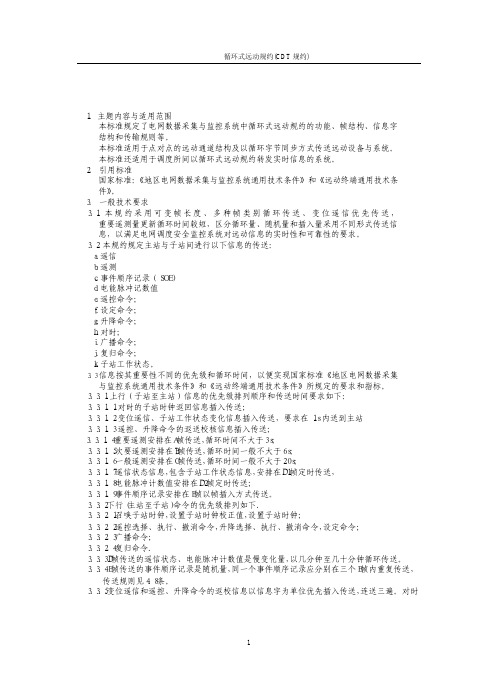

新部颁CDT规约(DL 451-91)中华人民共和国电力行业标准循环式远动规约─────────────────────────────────────────1. 主题内容与适应范围本标准规定了电网数据采集与监控系统中循环远动规约的功能、帧结构、信息字结构和传输规则等。
本标准适合点对点的远动通道结构及以循环字节同步方式传送远动信息的远动设备与系统。
本标准还适合于调度所间以循环式远动规约转发实时远动信息的系统。
2. 引用标准国家标准:《地区电网数据采集与监控系统通用技术条件》和《远动终端通用技术条件》。
3. 一般技术条件3.1 本规约采用可变帧长度、多种帧类别循环传送,变位遥信优先传送,重要遥测量更新循环时间较短,区分循环量、随机量和插入量采用不同形式传送信息,以满足电网调度安全监控系统对远动信息的实时性和可靠性的要求。
3.2 本规约规定主站与子站间进行以下信息的传送:a. 遥信b. 遥测c. 事件顺序记录(SOE)d. 电能脉冲计数值e. 遥控命令f. 设定命令g. 升降命令h. 对时i. 广播命令j. 复归命令k. 子站工作状态3.3 信息按其重要性有不同的优先级和循环时间,以便实现国家标准《地区电网数据采集与监控系统通用技术条件》和《远动终端通用技术条件》所规定的要求和指标。
3.3.1 上行(子站至主站)信息的优先级排列顺序和传送时间要求如下:3.3.1.1对时的子站时钟返回信息插入传送3.3.1.2 变位遥信、子站工作状态变化信息插入传送,要求在1s内送到主站3.3.1.3遥控、升降命令的返送校核信息插入传送3.3.1.4重要遥测安排在A帧传送,循环时间不大于3s3.3.1.5 次要遥测安排在B帧传送,循环时间一般不大于6s3.3.1.6 一般遥测安排在C帧传送,循环时间一般不大于20s3.3.1.7遥信状态信息,包括子站工作状态信息,安排在D1帧定时传送3.3.1.8电能脉冲计数值安排在D2帧定时传送3.3.1.9事项顺序记录安排在E帧以帧插入方式传送3.3.2 下行(主站至子站)命令的优先级排列如下:3.3.2.1 召唤子站时钟,设置子站时钟校正值,设置子站时钟3.3.2.2遥控选择、执行、撤消命令,升降选择、执行、撤消命令,设定命令3.3.2.3广播命令3.3.2.4 复归命令3.3.3D帧传送的遥信状态、电能脉冲计数值是慢变化量,以几分钟至几十分钟循环传送。
