p2实验室设计方案设计目标：在本设计方案中，我们旨在创建一个先进、功能完善且满足实验室需求的P2实验室。
该实验室将提供良好的实验环境，以促进科学研究和实验教学的发展。
一、实验室入口与接待区1. 入口设计：在实验室入口处设计一个宽敞明亮的门厅，提供舒适的环境和友好的氛围。
门厅内设置安全门禁系统，以确保实验室的安全性。
此外，还设立接待台以便于实验参与者的指导和咨询。
二、实验室布局1. 实验区域布局：将实验室划分为不同的实验区域，根据实验类型和需求进行合理分配。
每个实验区域设立实验台，方便实验人员操作和实验器材的摆放。
另外，还要保留足够的空间，以便于实验人员进行小组讨论和合作实验。
2. 储存和备件区：设立储存区域以存放实验所需的材料和器件。
此外，还要设置备件区，方便实验人员进行器材更换和维护。
三、实验器材与设备1. 实验器材选择：根据实验需求，选择符合标准的实验器材和设备，并定期维护和更新。
所有器材和设备应符合安全和质量要求，并建立相应的管理和维修制度。
2. 实验设备摆放：合理安排实验设备的放置位置，保证实验人员在实验过程中的便利性和安全性。
设备之间应留有足够的空间，以便于操作和流动。
四、实验室设施1. 通风系统：安装高效的通风系统，确保实验室内空气的流通和新鲜度。
合理设置通风口和排风管道，以排除有害气体和废气。
2. 照明系统：使用光线明亮、节能的照明设备，确保实验室内的照明效果良好，且不对实验结果产生干扰。
3. 安全设施：配备火灾报警器、灭火器等安全设施，确保实验室的安全。
另外，还要设立紧急出口和安全标识，方便人员疏散和紧急情况的处理。
五、实验室管理1. 实验室管理制度：建立完善的实验室管理制度，包括实验室规章制度、实验操作规范等。
并进行定期培训，提升实验人员的安全意识和实验操作水平。
2. 实验室管理人员：配备专业的实验室管理人员，负责实验室的日常管理和设备的运行维护。
同时，建立科学的实验室巡检和绩效考核机制，以保证实验室的正常运行和高效管理。
P2、P3实验室标准6.2 二级生物安全防护实验室6.2.1 安全设备和个体防护6.2.1.1 可能产生致病微生物气溶胶或出现溅出的操作均应在生物安全柜（II级生物安全柜为宜）或其他物理抑制设备中进行，并使用个体防护设备。
6.2.1.2 处理高浓度或大容量感染性材料均必须在生物安全柜（II级生物安全柜为宜）或其他物理抑制设备中进行，并使用个体防护设备。
上述材料的离心操作如果使用密封的离心机转子或安全离心杯，且它们只在生物安全柜中开闭和装载感染性材料，则可在实验室中进行。
6.2.1.3 当微生物的操作不可能在生物安全柜内进行而必须采取外部操作时，为防止感染性材料溅出或雾化危害，必须使用面部保护装置（护目镜、面罩、个体呼吸保护用品或其他防溅出保护设备）。
6.2.1.4 在实验室中应穿着工作服或罩衫等防护服。
离开实验室时，防护服必须脱下并留在实验室内。
不得穿着外出，更不能携带回家。
用过的工作服应先在实验室中消毒，然后统一洗涤或丢弃。
6.2.1.5 当手可能接触感染材料、污染的表面或设备时应戴手套。
如可能发生感染性材料的溢出或溅出，宜戴两副手套。
不得戴着手套离开实验室。
工作完全结束后方可除去手套。
一次性手套不得清洗和再次使用。
6.2.2 实验室设计和建造的特殊要求6.2.2.1 生物安全防护二级实验室必须满足本标准6.1.2中各款的要求。
6.2.2.2 应设置实施各种消毒方法的设施，如高压灭菌锅、化学消毒装置等对废弃物进行处理。
6.2.2.3 应设置洗眼装置。
6.2.2.4 实验室门宜带锁、可自动关闭。
6.2.2.5 实验室出口应有发光指示标志。
6.2.2.6 实验室宜有不少于每小时3～4次的通风换气次数。
6.3 三级生物安全防护实验室6.3.1 安全设备和个体防护6.3.1.1 实验室中必须安装Ⅱ级或Ⅱ级以上生物安全柜。
6.3.1.2 所有涉及感染性材料的操作应在生物安全柜中进行。
当这类操作不得不在生物安全柜外进行时，必须采用个体防护与使用物理抑制设备的综合防护措施。

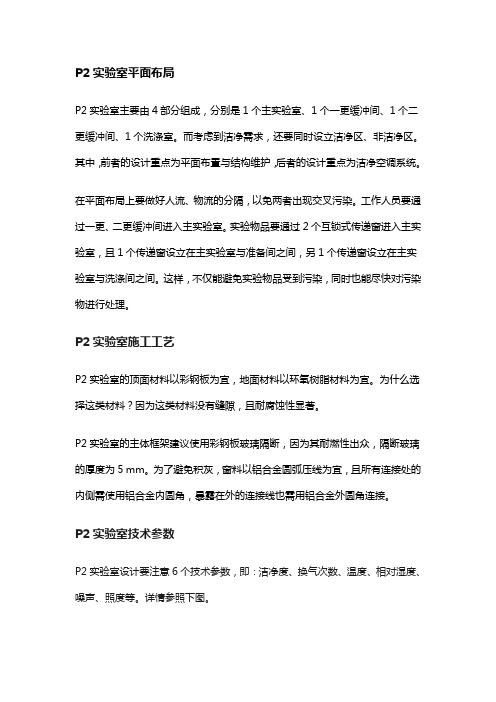

P2实验室平面布局P2实验室主要由4部分组成，分别是1个主实验室、1个一更缓冲间、1个二更缓冲间、1个洗涤室。
而考虑到洁净需求，还要同时设立洁净区、非洁净区。
其中，前者的设计重点为平面布置与结构维护，后者的设计重点为洁净空调系统。
在平面布局上要做好人流、物流的分隔，以免两者出现交叉污染。
工作人员要通过一更、二更缓冲间进入主实验室。
实验物品要通过2个互锁式传递窗进入主实验室，且1个传递窗设立在主实验室与准备间之间，另1个传递窗设立在主实验室与洗涤间之间。
这样，不仅能避免实验物品受到污染，同时也能尽快对污染物进行处理。
P2实验室施工工艺P2实验室的顶面材料以彩钢板为宜，地面材料以环氧树脂材料为宜。
为什么选择这类材料？因为这类材料没有缝隙，且耐腐蚀性显著。
P2实验室的主体框架建议使用彩钢板玻璃隔断，因为其耐燃性出众，隔断玻璃的厚度为5 mm。
为了避免积灰，窗料以铝合金圆弧压线为宜，且所有连接处的内侧需使用铝合金内圆角，暴露在外的连接线也需用铝合金外圆角连接。
P2实验室技术参数P2实验室设计要注意6个技术参数，即：洁净度、换气次数、温度、相对湿度、噪声、照度等。
详情参照下图。
P2实验室基本配置互锁式传递窗：P2实验室配有2个传递窗，保证实验室物流的安全性。
互锁式传递窗内有紫外线灯，将污染过的物品在拿出实验室前进行消毒;保证了室外和室内空气的隔绝;室内、室外都可控制传递窗，减少了实验人员进出实验室的次数，方便了实验人员的物品传递。
自动闭门器：根据国家规范要求，在洁净实验室门上安装有自动闭门器。
互锁门：主实验室设置一套两门互锁的电子互锁，当其中有一扇门未关时，另外一扇门将无法打开，这样就对进入洁净室内的气流起到了缓冲作用，互锁门还配有应急开关，当发生意外时，按应急开关方便实验室人员尽快逃离现场。
多功能微电脑控制仪：多功能微电脑控制仪作为实验室的总控制柜，包括温、湿度调节及显示、送排风机的起停和起停顺序、照明开关、紫外灯控制等。
P2生物实验室标准"P2生物实验室标准"可能指的是P2级生物安全实验室标准，即生物安全实验室二级（P2级）的相关规范和要求。
P2级生物安全实验室是用于进行较高风险微生物研究的实验室，需要具备特定的安全性和防护措施，以防止微生物的泄漏和传播。
以下是一些可能包含在P2生物安全实验室标准中的要点：1.实验室设计与布局： P2实验室应具备适当的实验室布局，包括微生物处理区、洗手间、无菌区等，以确保工作流程的分离和微生物的控制。
2.通风系统： P2实验室需要配备高效的通风系统，以保证室内空气质量，防止微生物扩散到室外。
3.个人防护设备：实验室人员需要佩戴适当的个人防护设备，如实验服、手套、面罩等，以保护自己免受微生物的影响。
4.生物安全柜：实验室内需要配备符合P2标准的生物安全柜，用于处理和处理微生物样本，以防止微生物的泄漏。
5.废物处理：废弃物应按照相应规定进行处理，以确保微生物不会扩散到环境中。
6.消毒措施：实验室需要采取适当的消毒措施，保证实验设备和实验区域的清洁和无菌。
7.人员培训：实验室人员需要接受有关生物安全和操作规程的培训，以确保他们了解并遵守安全措施。
8.安全管理计划：实验室应具备完善的安全管理计划，包括事故应急预案、标识、标签等。
9.定期检查和维护：实验室需要定期进行安全检查和设备维护，确保实验室设施的正常运作。
这些是可能包含在P2生物安全实验室标准中的一些要点。
实际标准会因所在国家、地区的法规、行业规范等而有所不同。
在建设或管理P2生物安全实验室时，您应该参考适用的法规和标准，以确保实验室操作的安全性和合规性。
如果需要更具体的信息，建议您咨询相关的生物安全专家、机构或行业协会。
p2生物安全实验室建设要求为了确保生物实验工作的安全性和有效性，p2生物安全实验室的建设必须符合严格的要求和标准。
以下是建设p2生物安全实验室所需的要求：1.实验室布局设计：p2生物安全实验室的布局应合理科学，包括实验室区域、办公区域、储存区域等，各区域之间应有清晰的分隔，以防止交叉污染和意外发生。
2.通风系统：p2生物安全实验室必须配备高效的通风系统，确保实验室内空气的流通和清洁。
通风系统应具备过滤和排放功能，保证实验室内气体和微生物的安全排放。
3.防护设施：p2生物安全实验室的墙壁、地面和天花板应采用防水、防腐、易清洁的材料，以便及时清洁和消毒。
实验室应配备紫外线灯、安全柜、生物安全柜等防护设施，确保实验人员和环境的安全。
4.实验设备：p2生物安全实验室应配备符合要求的实验设备和仪器，如PCR仪、离心机、显微镜等，以支持实验工作的顺利进行。
5.实验操作规范：p2生物安全实验室的实验操作必须符合严格的规范和标准，实验人员应接受专业的培训和考核，确保操作的正确性和安全性。
6.废物处理：p2生物安全实验室产生的废物必须按照相关法规和标准进行分类、包装和处理，以防止对环境和人体造成危害。
7.实验室管理：p2生物安全实验室必须建立健全的管理制度和操作规程，包括实验室使用管理、设备维护管理、安全检查管理等，以确保实验室的正常运行和安全性。
8.应急预案：p2生物安全实验室应制定完善的应急预案和处置措施，以应对突发事件和事故，保障实验人员和实验室设施的安全。
建设p2生物安全实验室需要综合考虑实验室布局设计、通风系统、防护设施、实验设备、实验操作规范、废物处理、实验室管理和应急预案等多方面因素，确保实验室的安全性和有效性。
只有严格遵守相关要求和标准，才能保证生物实验工作的顺利进行和科研成果的取得。
p2实验室设计案例一、实验室选址。
咱先说说这选址的事儿。
这P2实验室啊，就像是一个有点小脾气的家伙，得找个合适的地儿才行。
它不能在太嘈杂、人来人往特别杂乱的地方，就像你不能在菜市场中间建一个一样。
最好是在相对独立的建筑物里，或者是建筑物里相对独立的区域。
比如说，选在科研大楼里一个单独的楼层，这样既能和其他区域隔开，又方便相关人员进出。
旁边要是有一些配套设施就更好了，像仓库来存放实验器材啊，还有工作人员的休息区，总不能让做实验累得晕头转向的小伙伴们没地儿歇脚吧。
二、平面布局设计。
1. 清洁区。
走进实验室，首先就是清洁区啦。
这就好比是实验室的“客厅”，是工作人员进入实验室前换衣服、换鞋、存放个人物品的地方。
这里得宽敞点，不然大家挤在一起换衣服多尴尬呀。
要有一排排的更衣柜，像士兵排队一样整齐，方便大家存放自己的东西。
还有舒适的座椅，让工作人员可以慢悠悠地把自己武装起来再进入实验室。
2. 缓冲区。
缓冲区呢，就是清洁区和污染区之间的“过渡地带”。
它就像一个安检站，两边要有门，而且这门啊，还不能同时打开，得一扇关了另一扇才能开，就像过旋转门似的。
在这里，要设置消毒设备，像是紫外线灯啊，就像给进来出去的人或东西来个全身消毒SPA，把可能带进来或者带出去的病菌啥的都给消灭掉。
3. 污染区。
这可是实验室的“核心战场”了。
里面主要是各种实验操作的区域，像实验台就像厨师的灶台一样重要。
实验台要设计得合理，高度得适合工作人员站着操作，要是太矮了，弯着腰做实验就像个小老头，时间长了腰酸背痛；要是太高了，又得像长颈鹿一样伸长脖子，也不舒服。
而且实验台上要有各种插座、水龙头，方便连接仪器设备和冲洗。
还有通风柜，这通风柜可厉害啦，就像一个超级抽油烟机。
它能把实验过程中产生的有害气体都抽走，不让它们在实验室里乱窜。
通风柜的风速要合适，不能像狂风一样把实验材料都吹跑了，也不能像微风一样抽不动有害气体。
在污染区的角落，还得有专门的废弃物处理区域。
P3实验室设计要求本实验室设计要求旨在为P3实验室的建设提供指导。
P3实验室是一种高度专业化和危险性较高的实验室，主要用于进行生物安全实验。
因此，在设计实验室时必须充分考虑安全性和实用性，并满足相关法规和规范要求。
本设计要求将从实验室空间规划、设备选型、安全防护等方面进行详细描述。
一、实验室空间规划1.实验室布局：根据实验室功能需求，合理布置实验室内的各个功能区域，包括实验室操作区、储存区、设备区、洗涤区、安全通道等。
确保实验室的工作流程合理顺畅，并保证安全防护措施的有效性。
2.实验室面积：根据实验室的功能需求和预计工作人员数量确定实验室的面积。
每个工作区域应足够宽敞，便于人员操作和设备布置。
实验室的最低要求是不低于150平方米。
3.功能区划分：根据实验室的功能需求，确定实验室内不同区域的用途。
例如，生物安全柜应安置在操作区，并确保与其他设备和实验区域的合理协调。
4.人员通行流线：在实验室的规划中，合理规划人员的通行流线，确保人员的安全和实验的高效进行。
例如，实验室的安全通道应保持畅通，并确保人员在进行生物安全实验时不受其他操作的干扰。
二、设备选型1.生物安全柜：生物安全柜是P3实验室的核心设备，必须符合相应的安全标准。
选择适用于P3实验室的生物安全柜，并确保其性能符合国家相关标准要求。
2.实验设备：根据实验室的具体需求，选购适用的实验设备。
例如，PCR仪、离心机、显微镜等设备必须符合实验室的安全要求，并能满足实验的需要。
3.实验台和工作台：实验台和工作台应具备耐腐蚀、易清洁、耐压力和适用性强的特点。
选择符合实验室要求的材质和尺寸，并注意安装位置的合理配置。
4.储存设备：根据实验室的需要，选购合适的储存设备，例如冰箱、冷冻箱、烘干箱等。
这些设备必须符合实验室的安全要求，并能够保证样品的质量和保存条件。
三、安全防护1.实验室通风系统：实验室必须配备符合相关安全标准的通风系统，以保证实验室内的空气质量和人员的健康安全。
p2实验室设计方案P2 实验室设计方案一、前言P2 实验室是生物安全防护二级实验室，适用于对人体、动植物或环境具有中等危害或具有潜在危险的致病因子的研究工作。
在设计 P2 实验室时，需要充分考虑安全性、功能性和实用性等方面，以确保实验工作的顺利进行和人员、环境的安全。
二、设计依据1、（GB 19489-2008）2、（GB 50346-2011）3、（WS 233-2017）三、实验室布局1、清洁区清洁区包括办公室、休息室、更衣室等。
这些区域应与实验区保持一定的距离，以避免交叉污染。
2、缓冲区缓冲区位于清洁区和实验区之间，起到过渡和隔离的作用。
缓冲区内应设置更衣柜、洗手池、消毒设备等。
3、实验区实验区是实验室的核心区域，包括样本处理室、培养室、检测室等。
实验区内的布局应遵循流程合理、操作方便、避免交叉污染的原则。
四、建筑结构与装修1、建筑结构实验室的建筑结构应坚固耐用，能够承受一定的荷载。
建议采用框架结构，以保证房间的灵活性和可扩展性。
2、地面地面应采用耐腐蚀、防滑、易清洁的材料，如 PVC 地板或环氧树脂地坪。
地面应具有一定的坡度，以便排水。
3、墙面墙面应采用耐腐蚀、易清洁的材料，如不锈钢板或防火板。
墙面与地面的交接处应采用弧形设计，以减少灰尘和细菌的积聚。
4、天花板天花板应采用防火、防潮、易清洁的材料，如矿棉板或铝扣板。
天花板上应设置通风口和照明灯具。
五、通风系统1、通风方式P2 实验室应采用机械通风，通风系统应保证实验室内的气流方向为单向流，从清洁区流向污染区。
2、新风系统新风系统应能够提供足够的新鲜空气，新风量应不小于 30%。
新风口应设置在清洁区，并采取有效的过滤措施。
3、排风系统排风系统应能够将实验室内的污染空气及时排出，排风量应略大于新风量。
排风口应设置在污染区，并采取有效的过滤和消毒措施。
4、通风设备通风设备应选用低噪音、高效率的风机，风机应安装在专门的机房内，并采取减震和降噪措施。
p2实验室设计方案实验室概述：P2实验室是一个先进的研究机构，旨在提供一个安全、高效、功能完善的实验环境。
本设计方案将详细介绍实验室的布局、设备、安全措施等各个方面。
一、实验室布局1. 主要工作区域：实验室分为几个主要工作区域，包括化学实验区、生物实验区、物理实验区等，每个区域都有明确的功能和用途，并且根据需要进行隔离和分区。
2. 设备放置：各种实验设备将根据实验需求合理摆放，确保易于操作和取用，并且不会造成交叉污染。
二、实验设备1. 化学实验设备：将配备最先进的化学实验设备，包括实验台、实验室槽、实验仪器等，以满足各种化学实验的需求，并确保操作安全。
2. 生物实验设备：提供各种生物实验所需的设备，如显微镜、培养箱、离心机等，以支持生物学研究和实验。
3. 物理实验设备：提供各种用于物理实验的设备，如光学实验仪器、电子仪器、力学实验装置等，以满足物理学研究和实验的需求。
三、实验室安全措施1. 安全防护设施：实验室将设置火灾报警器、紧急停电开关、安全出口等设施，以确保发生紧急情况时的安全疏散。
2. 实验操作规范：工作人员将被要求遵守实验室的操作规范，使用实验设备和材料时，必须佩戴适当的防护装备，并按照相关规定进行处理和储存。
3. 废物处理：实验室将设立特别的垃圾分类区域，以便处理化学废物、生物废弃物等，并确保符合环境保护和安全要求。
四、照明与通风1. 照明：实验室将配备充足的照明设施，确保实验环境明亮、视野清晰，以提高工作效率并减少操作错误。
2. 通风：实验室中将设置良好的通风系统，包括新风系统和排风系统，以保持空气流通，排除实验室内产生的有害气体和异味。
五、仪器设备管理1. 设备维护：实验室将定期对仪器设备进行检测和维护，确保其正常运行和安全性。
2. 使用培训：实验室管理人员将对工作人员进行仪器设备的使用培训，以提高操作的安全性和准确性。
3. 设备共享：实验室将鼓励仪器设备的共享使用，以提高资源的利用率，并减少重复购买和浪费。
p2生物实验室标准一、引言P2实验室，即二级生物安全实验室，是一个重要的研究设施，主要用于对可能对人类和动物造成中等程度危害的病原体进行研究。
这些病原体可能通过皮肤接触、吸入或摄入而引起感染。
因此，P2实验室的建设和管理必须严格遵守相关标准和规定，以确保工作人员和公众的安全。
二、P2实验室设计要求1.实验室布局：P2实验室的布局应科学、合理、环保、经济、实用、美观。
在规划设计P2实验室时，首要考虑的是面积要求，P2级实验室的实际使用面积不低于30平方米。
此外，要确保P2实验室符合《生物安全实验室建筑技术标准》、《实验室生物安全通用要求》、《微生物和生物医学实验室生物安全通用标准》等要求。
2.洁净度：P2实验室的洁净度应为万级。
洁净度是通过对实验室内空气中的微粒数量进行控制来保证的。
高洁净度可以减少实验过程中的污染和交叉污染，提高实验结果的准确性。
3.换气次数：P2实验室应可开窗通风，如果使用开窗通风，应有防虫纱网。
通过控制换气次数，可以保证实验室内的空气质量，并防止有害气体的积累。
4.压差：与室外方向相邻相通房间的压差无要求。
这意味着P2实验室不需要像更高级别的生物安全实验室那样保持严格的负压环境。
5.温度和相对湿度：P2实验室的温度应控制在18~27摄氏度，相对湿度应控制在30~70%。
这些条件有助于维持实验室内环境的稳定，并确保实验人员的舒适度。
6.噪声：P2实验室的噪声应不大于60分贝(A)。
这有助于保持实验室内的工作效率和实验人员的听力健康。
7.最低照度：P2实验室的最低照度应为300勒克斯。
足够的照明可以提高实验人员的工作效率，并减少错误和事故的发生。
三、P2实验室设备配置1.安全柜：P2实验室应配备生物安全柜，用于处理可能产生气溶胶的操作。
生物安全柜可以提供对工作人员、环境和样品的保护。
2.洗手设施：P2实验室应设有洗手设施，包括洗手池、消毒液和干手设备等。
实验人员在处理完样品后必须彻底洗手，以防止病原体的传播。
p2p3实验室设计与布局一、概述(略)二、设计依据1.(1993年)；2.<医药工业洁净厂房设计规范>(1997年)3.<洁净厂房设计规范>(1984)4.<采暖通风与空气调节设计规范>(GBJ19-87)5.<消毒管理办法>(卫生部1992)6.甲方提供的实验室平面布置图等有关技术资料和要求；三、平面布置及设施PⅢ实验室按功能要求划分，分为洁净区和非洁净区，洁净区包括洁净准备区，一更，淋浴室，二更，气闸室，PⅢ实验室，消毒室；非洁净室有机房和走廊。
对PⅢ实验室的布局，应考虑以下原则：１）平面布置对有生物危险性的PⅢ实验室，要做成负压，以防止微生物污染的外逸。
因此它不仅要求除菌、更要进行隔离处理。
隔离方式一般采用一次隔离和二次隔离。
一次隔离就是病原体和实验者之间的隔离，是以防止实验人员被感染为目的的。
主要用生物安全柜和罩式防护衣方式。
为了防止病原体从实验室漏到外部环境中，而把实验室和外界隔断，即是二次隔离。
二次隔离就是实验室和外界之间的隔离，是以防止实验室外的人被感染为目的的。
污染传播的主要途径是气溶胶的扩散和对病原体的直接接触。
特别是前者，仅仅靠改善操作方式是不能解决的，一般采取在隔离区和维持区之间建立气压差和对排风进行灭菌处理两种方法。
隔离区（PⅢ实验室）应维持压差（负压）一般为-20～-50Pa，使维持区到隔离区造成定向气流。
在气压不同区域之间设有气闸室，它的两边设有联锁的门，一边开时，另一边关闭，以维持压差。
整个PⅢ实验室区域的室内压差等级从低到高依次是：P-Ⅱ生物安全柜<Ⅲ实验室<气闸室<更衣室<洁净准备室<走廊2）人流、物流合理，做到不交*污染应有实验室门禁管理制度，仅限于预先被告知危险性、并经过特殊培训的工作人员及支援人员能够进出。
并贴有警告标志及生物性危险标志。
由于该PⅢ实验室小，又不经常使用。
主要做到人流与物流的分开，污染物品与洁净物品的分离。
即：人流方向：入：走廊—更鞋、一次更衣—二次更衣--气闸室—PⅢ实验室出：PⅢ实验室—气闸室—淋浴---更衣、更鞋—走廊；物流方向：洁净物品或不能进行灭菌物品从双面互锁结构传递窗入PⅢ实验室；需灭菌物品从双门传递灭菌器，或密封后经传递窗入，再经高压灭菌器灭菌后进入P3实验室；在传递窗下方设消毒渡槽，对某些不能高压灭菌物品可通过盛有消毒液的药液传递窗传递，使容器外侧受到灭菌处理。
污染物品、实验后器械应置于耐用、防漏密闭的容器中，经高压灭菌后才可废弃。
实验人员淋浴后一次性衣物，应装入密闭胶袋后，经传递窗到灭菌器中处理后废弃。
3）消毒、灭菌程序为防止交*污染，进入PⅢ实验室的人员，必须进行更衣、手消毒后才可进入，实验后必须经过淋浴后方可退出PⅢ实验室，以防将病毒带出实验室。
PⅢ实验室内应配备高压灭菌器，双门传递型的或单盖开启型的。
若配备的是蒸汽熏蒸消毒型的，建议设消毒室，该室是直流全排式，消毒时，关闭排风系统，消毒结束后，开启排风系统，排除室内蒸汽及消毒剂气味。
4）污染区废水处理为防止活毒随废水逸出PⅢ实验室，因此活毒废水应单独排放，并经灭菌处理后方可同其他废水合流排至城市管网。
灭菌方式采用次氯酸钠灭菌处理或高压蒸汽灭菌处理。
灭菌处理流程如下：次氯酸钠药液或高压蒸汽污染区废水→集水灭菌罐→污水管道5）进入污染区的管道应装止回阀进入污染区的管道，如蒸汽管、压缩空气管、给水管等，当系统放空后，形成空气通路，此时活毒易通过管道逸出污染区，因此应在进入污染区的管道上安装止回阀。
止回阀材质应同管材一致。
6）污染区排风处理为防止活毒通过排风管逸出室外，因此必须在排风管上装高效或亚高效过滤器。
细菌或病毒一般吸附在尘埃上，其等价粒经一般为1～5μm，因此用高效过滤器可以把细菌或病毒挡在过滤器上。
另外，排风管上装过滤器能防止室外尘埃倒灌入室内，从而有效维持室内洁净度。
对不同级别实验室安装高效过滤器的数量和使用回风美国规范有一定要求。
例如高度安全实验室（BSL4）必须安装2级串联高效过滤器，其回风不能利用，对>0.5μm粒子净化率>99.99%。
安全实验室（BSL3）安装一级高效过滤器，净化率>99.97%即可。
PⅢ实验室的排风机风量、风压应进行计算后确定。
另排风系统中高效过滤器应设置在负压段，这样一方面使风机不易被有害气溶胶污染，给维修人员带来危害；另一方面，可避免未通过高效过滤器的有害生物气溶胶处于正压状态后易扩散出来，污染环境。
7）生物安全柜的设置及安装要点PⅢ实验室的防护或围堵的第一道防线是通过安全装置完成的，称为一级防护（Primary Barriers）。
它包括生物安全柜和各种密闭容器和个人防护器材。
根据日本对PⅢ级别的实验室要求，实验应在Ⅱ级生物安全柜内进行。
Ⅱ级生物安全柜，有前开口，入柜气流（0.3~0.4m/s）不等流到试验目的物便被吸走过滤，起到气幕作用。
柜内由上到下的洁净层流保护操作对象不受外来空气污染。
Ⅱ级生物安全柜分A和B两型。
A型允许经高效过滤的空气排入实验室内，循环使用，因此只能进行无挥发性毒物和无放射性微生物的操作。
B型（见附图5、6、7）应有硬管道连接负压排风系统，为全排风式。
安装生物安全柜时应符合下列规定：A、生物安全柜在安装搬运过程中，严禁将其横倒放置和拆卸，宜在搬入安装现场后拆开包装。
B、生物安全柜安装位置未指明时应避开人流频繁处，并避免房间气流对操作口空气幕的干扰。
C、安全柜不能安装在房间通风系统的进口，以免气流直接吹到安全柜正面的操作口和排风过滤器上。
D、安全柜的周围应留出300mm的空间，以便于消除脏物。
若受空间限制，至少应在两边留出80mM，背面留出40mm。
应在安全柜的电源处留出足够的空间，以便于在不移动安全柜的情况下，就可进行维修。
对于底面和底边紧贴地面的安全，所有沿地边缝应加以密封。
E、生物安全柜的排风管道的连接方式，必须以更换排风过滤器方便为原则。
生物安全柜安装后，必须进行现场安装，并符合下列规定：1、压力渗透试验：应确认所有接缝的气密性及整个设备没有漏气。
2、高效过滤器的渗透试验，应确认高效过滤器本身极其安装接缝处没有渗漏；3、操作区气流速度试验，应确认整个操作区的气流速度均满足规定要求；4、操作口负压试验，应确认通过整个操作口的气流流向均指向柜内；5、洗涤盘漏水程度试验，应确认盛满水的洗涤盆经过1h后无漏水现象。
6、接地装置的接地线路电阻试验，应确认接地的分支线路在接线及插座处的电阻不超过规定值。
7、生物安全柜在正常使用过程中，每年要检验一次。
四、净化空调系统一）气象资料夏季空调温度：33℃冬季通风温度：14.1℃二)夏季室外计算湿球温度:27.9℃相对湿度:83%夏季通风相对湿度:70%;冬季空调计算湿球温度:5℃冬季空调相对湿度:72%;三)室内设计参数:1）洁净度：PⅢ实验室设计为10000级；其中生物安全柜内为100级；2）压差梯度：洁净走廊正压(³15Pa)>实验室６～８(正压与室外静压差³10Pa)>缓冲气闸间(压差为－10Pa)>PⅢ实验室(为负压-25～-50Pa)。
3）温度：20～26℃；4）湿度：50～70%；5）气流组织：a.上送，室内柱位及下侧排风，上接管道排风至排风柜；三级过滤系统；b．PⅢ实验室为全排风系统。
C．生物安全柜的排风设排风管道经高效过滤器处理后排出。
6）新风量要保证洁净室内正压要求及人员无不适感,保证室内新风量>40M3/h.每人。
四)方案说明1）洁净区设计冷量13Kw。
拟选用1台5HP柜式空调作为冷热源，采用一台卧式组合空气处理机对空气进行净化处理，组合成一净化空调系统。
2）净化空调送风系统，由组合空气处理机组进行加压、初、中效二级过滤段等处理过程，未端设高效过滤装置(室内天花上)。
3）按实验室运作情况，设1个洁净送风系统及2个排风系统：送风系统与排风系统进行联锁，只有当排风机启动后送风系统才能启动以保证实验室的负压。
4)净化空调系统风管材料采用优质镀锌钢板,当矩形风管长边b(mm)为:10012505)除新风及排风管道外,风管均需保温。
保温材料用铝箔玻璃棉毡：24K/δ=25mm；6)进入污染区的管道（包括送风和排风）均装止回阀。
防止倒流污染。
7)排风管及排水管为PVC材质，硬管道连接。
5、洁净区内装修1）天花：洁净区内用优良保温彩钢板，无尘明亮,颜色用灰白或象牙白，厚50mm；2）间隔：洁净区用双面彩钢保温板围护及间隔，围护面彩钢板到天花顶；与地面及天花交角做元弧及阴角接口,符合GMP规范及卫生消毒要求。
与非洁净区隔断处的玻璃固定窗做双层玻璃。
3）密闭门：900X2000，上做玻璃观察窗，装球型通道锁。
（自动门）4）地面：洁净区原水泥地面需经处理后做环氧树脂EPOXY面层，厚2mm的环氧树脂自流平；颜色为苹果绿或由甲方选定。
无尘清洁明亮，易清洗搞卫生，不积尘菌。
5）柱子：洁净区柱子用彩钢板全包边，并做回风技术夹层。
6）传递窗：实验室间的传递窗做成双层门互锁结构。
内空尺寸：500x500x400。
7）PⅢ实验室的内装修材料目前国外及国内对生物安全实验室建筑材料的要求，墙壁、天花、地面和操作平台应平整光滑，不积尘、易清洁，气密性好，不渗透。
地面不应太滑。
要能够耐受常规化学试剂和消毒剂的清洗。
国内常用的材料为彩钢板组合形式及钢板制成箱型结构。
对若不常使用的PⅢ实验室来说，由于使用次数少，消毒频率、强度低，彩钢板结构不失为一种经济、合理的材料，只要在施工中做到气密性好就能符合要求。
另一种方案为，PⅢ实验室天花、墙身骨架采用木结构或铝合金骨架，双面做12mm 夹板或硅钙板，接口密闭后，在表面做防腐蚀进口PVC墙面板无缝焊接。
与地面PVC地板连成一整体，可达到严密、耐化学腐蚀又美观效果。
另也可用合成石材把墙面及天花做成一整体，但费用较高。
另在实验室地面或墙面材料上，可采取与其他无污染实验室有区别的颜色，加以区分“热”区及“冷”区，作为一种警示。
6、照明、配电：用带罩明装净室灯盘40WX2，工作区照度>250Lux，走道照度>100Lux;净化间设紫外线杀菌灯，与照明灯具分路设计。
用线管暗敷。
符合防火及用电规范。
空调及照明系统动力约需60KW/380V。
7、为确保工作人员的健康和环境，在实验室建设同时，应建立规范的生物安全操作规范；包括个人操作及卫生习惯，用具管理和实验室维护等。
五、自动控制与报警为保证实验室正常运行，应建立完善的应急处理措施，和自动控制、报警系统，在自控设计中要保证完善的负压控制系统，送排风机必须考虑启动和停车的连锁，内部通话器及监控设施，排风过滤器堵塞报警装置、实验室负压报警装置等。
