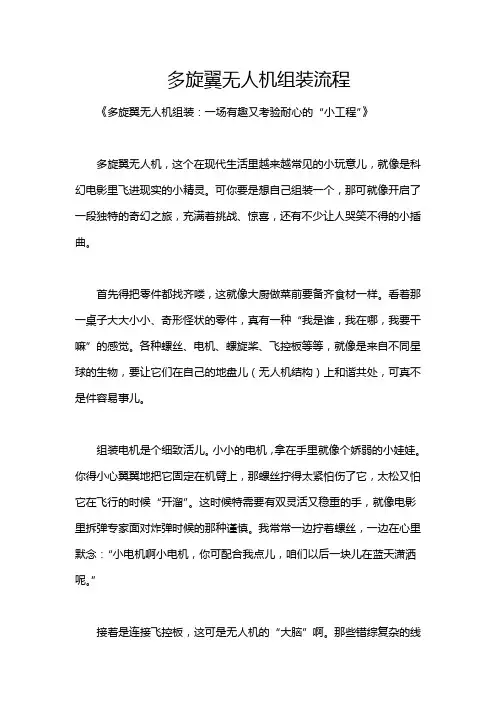

多旋翼无人机组装流程《多旋翼无人机组装:一场有趣又考验耐心的“小工程”》多旋翼无人机,这个在现代生活里越来越常见的小玩意儿,就像是科幻电影里飞进现实的小精灵。
可你要是想自己组装一个,那可就像开启了一段独特的奇幻之旅,充满着挑战、惊喜,还有不少让人哭笑不得的小插曲。
首先得把零件都找齐喽,这就像大厨做菜前要备齐食材一样。
看着那一桌子大大小小、奇形怪状的零件,真有一种“我是谁,我在哪,我要干嘛”的感觉。
各种螺丝、电机、螺旋桨、飞控板等等,就像是来自不同星球的生物,要让它们在自己的地盘儿(无人机结构)上和谐共处,可真不是件容易事儿。
组装电机是个细致活儿。
小小的电机,拿在手里就像个娇弱的小娃娃。
你得小心翼翼地把它固定在机臂上,那螺丝拧得太紧怕伤了它,太松又怕它在飞行的时候“开溜”。
这时候特需要有双灵活又稳重的手,就像电影里拆弹专家面对炸弹时候的那种谨慎。
我常常一边拧着螺丝,一边在心里默念:“小电机啊小电机,你可配合我点儿,咱们以后一块儿在蓝天潇洒呢。
”接着是连接飞控板,这可是无人机的“大脑”啊。
那些错综复杂的线路就像迷宫一样,插错一个接口,就像给这个小机器人下达了错乱的命令。
刚开始我看着那线路图的时候,眼睛都快花了,感觉比走迷宫还难。
可当你第一次按照正确线路连接好,看着飞控板上闪烁的小灯,就像是看到它在给你眨着眼睛说“嘿,干得不错”,那种成就感油然而生。
安装螺旋桨也有讲究。
这桨的方向可不能搞错,要是装反了,效果就像你想往前走却往后退,蠢萌得不行。
我第一次就装反了一个,满心欢喜地启动无人机,结果发现它不是往高飞而是像个乱转的陀螺。
当时自己都忍不住笑出声来,心想这无人机是不是成精了,在逗我玩呢。
整个多旋翼无人机组装流程,像是一场和小零件们斗智斗勇的游戏。
虽然过程中会遇到各种小麻烦,但每解决一个,就离让这个小飞机冲上蓝天又近了一步。
当最后完成组装,手捧着自己亲手打造的无人机,就仿佛捧着一件独一无二的宝贝,那种感觉真的美妙极了。

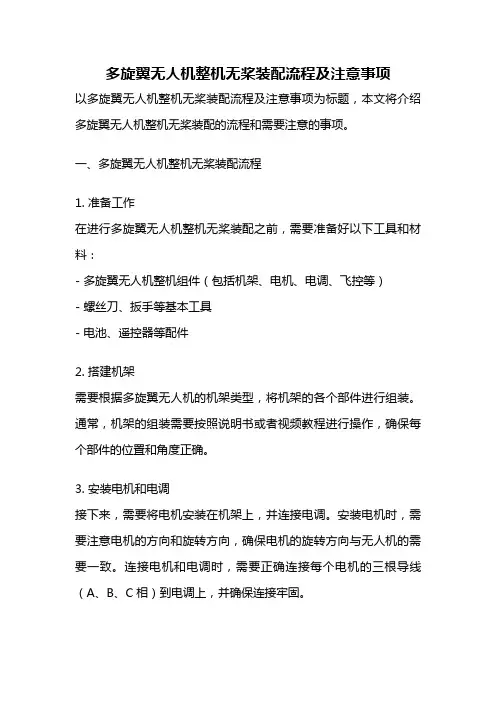

多旋翼无人机整机无桨装配流程及注意事项以多旋翼无人机整机无桨装配流程及注意事项为标题,本文将介绍多旋翼无人机整机无桨装配的流程和需要注意的事项。
一、多旋翼无人机整机无桨装配流程1. 准备工作在进行多旋翼无人机整机无桨装配之前,需要准备好以下工具和材料:- 多旋翼无人机整机组件(包括机架、电机、电调、飞控等)- 螺丝刀、扳手等基本工具- 电池、遥控器等配件2. 搭建机架需要根据多旋翼无人机的机架类型,将机架的各个部件进行组装。
通常,机架的组装需要按照说明书或者视频教程进行操作,确保每个部件的位置和角度正确。
3. 安装电机和电调接下来,需要将电机安装在机架上,并连接电调。
安装电机时,需要注意电机的方向和旋转方向,确保电机的旋转方向与无人机的需要一致。
连接电机和电调时,需要正确连接每个电机的三根导线(A、B、C相)到电调上,并确保连接牢固。
4. 安装飞控在安装飞控之前,需要先调整飞控的参数和校准。
将飞控固定在机架上,并连接电调和其他传感器,如陀螺仪、加速度计等。
连接时需要确保连接正确、牢固,并根据飞控的说明书进行校准和设置。
5. 安装配件和调试在完成基本的装配后,可以根据需要安装其他配件,如摄像头、传输器等。
安装完配件后,需要进行测试和调试,确保各个部件正常工作和协调配合。
可以通过遥控器进行测试,检查无人机的姿态控制、电机转速和传感器数据等。
6. 安装电池和遥控器将电池安装在无人机上,并连接电源。
同时,将遥控器与无人机进行绑定和校准,确保遥控器对无人机的控制正常。
在安装电池和遥控器时,需要注意电池的安全使用和遥控器的操作规范,避免发生意外。
二、多旋翼无人机整机无桨装配注意事项1. 安全第一:在进行装配和调试的过程中,要注意安全操作,避免发生意外。
尤其是在安装电池和测试电机转速时,要格外小心。
2. 细心仔细:在装配过程中,要仔细阅读说明书或者参考教程,确保每个步骤的操作正确。
同时,要注意细节,如螺丝的紧固力度和连接线的牢固程度等。
多旋翼无人机组装流程多旋翼无人机组装可有趣啦,就像搭积木一样,但也有不少小窍门呢。
接着就开始组装机架吧。
把那些小零件按照说明一个个地装到机架上,这个时候得有点耐心。
有时候那些螺丝啊螺母啊特别小,就像小芝麻似的,一不小心就容易弄丢。
不过没关系,如果弄丢了也别太着急,咱可以找个差不多的来代替。
把电机装到机架对应的位置上,要拧紧螺丝,可也别太用力,不然把机架给拧坏了就不好了。
再说说螺旋桨的安装。
这螺旋桨安装也是有讲究的,有正桨和反桨之分。
要是装错了,无人机可就飞不起来,或者飞起来也是歪歪扭扭的。
要按照电机的旋转方向来安装螺旋桨,一般来说,相对的两个电机上的螺旋桨一个是正桨一个是反桨。
这就像人的两只脚,得配合好才能走路稳当。
然后就是飞控板的安装啦。
飞控板可是个娇贵的家伙,要轻拿轻放。
把它放到机架上专门为它预留的位置,然后连接好各种线路。
这些线路就像小血管一样,给飞控板传输着各种信息。
接线的时候可要看清楚接口,千万别接错了,要是接错了,飞控板就会像个迷糊的小娃娃,不知道该怎么指挥无人机飞行了。
最后就是电池的安装啦。
电池要稳稳地固定在机架上,不能让它在飞行的时候晃来晃去。
连接电池的线路也要插紧,不然中途断电,无人机就会像断了线的风筝一样从天上掉下来。
多旋翼无人机组装的过程虽然有点小复杂,但只要咱们有耐心,按照正确的步骤来,就一定能组装出一架属于自己的小无人机。
在组装的时候要是遇到问题,也别灰心,多试几次或者找懂行的朋友问问就好啦。
这就像是一场小冒险,每完成一步都会有小小的成就感呢。
当看到自己亲手组装的无人机在天空中飞翔的时候,那种感觉可太棒啦,就像自己的小宝贝长大了一样,心里满满的都是自豪。

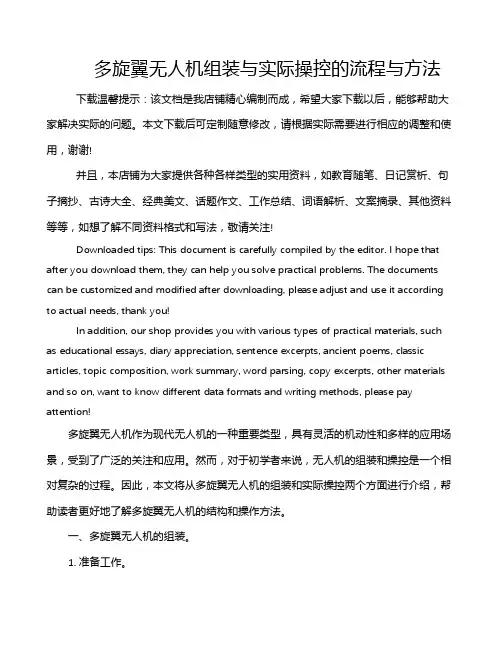

多旋翼无人机组装与实际操控的流程与方法下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
本文下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Downloaded tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The documents can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!多旋翼无人机作为现代无人机的一种重要类型,具有灵活的机动性和多样的应用场景,受到了广泛的关注和应用。

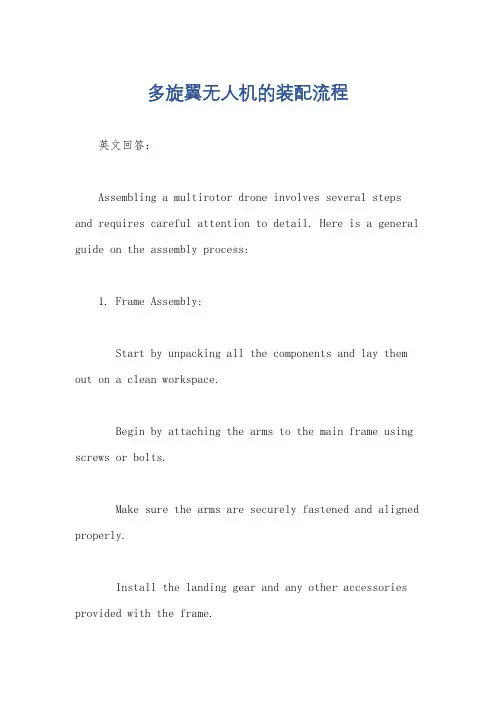

多旋翼无人机的装配流程英文回答:Assembling a multirotor drone involves several steps and requires careful attention to detail. Here is a general guide on the assembly process:1. Frame Assembly:Start by unpacking all the components and lay them out on a clean workspace.Begin by attaching the arms to the main frame using screws or bolts.Make sure the arms are securely fastened and aligned properly.Install the landing gear and any other accessories provided with the frame.2. Motor and ESC Installation:Mount the motors onto the designated motor mounts on the arms.Connect the motor wires to the corresponding electronic speed controllers (ESCs).Secure the ESCs to the frame using zip ties or adhesive pads.Ensure that the motor rotation matches the desired flight configuration (e.g., quadcopter, hexacopter).3. Flight Controller and Power Distribution Board:Install the flight controller onto the frame using vibration dampening mounts.Connect the ESCs to the appropriate ports on the flight controller.Attach the power distribution board and connect itto the flight controller.Double-check all the connections and ensure proper wiring.4. Propeller Installation:Attach the propellers to the motor shafts, ensuring they are correctly oriented (clockwise or counterclockwise).Tighten the propeller nuts or use locknuts to secure them in place.Make sure all propellers are balanced for smooth and stable flight.5. Electronics and Wiring:Install the receiver and GPS module (if applicable) onto the frame.Connect the receiver to the flight controller for remote control functionality.Organize and route all the wiring neatly, securing them with zip ties or cable management solutions.Double-check all the connections and ensure there are no loose wires.6. Battery and Power System:Mount the battery securely onto the frame, considering the center of gravity for proper balance.Connect the battery to the power distribution board or ESCs.Ensure all power connections are tight and secure.Test the power system to ensure proper voltage and functionality.7. Final Checks and Setup:Inspect the entire drone for any loose screws, connections, or potential issues.Calibrate the flight controller and perform a pre-flight checklist.Configure the drone's settings, such as flight modes, failsafe options, and transmitter setup.Perform a test flight in a safe and open area to verify stability and control.中文回答:组装多旋翼无人机需要经过几个步骤,并且需要仔细注意细节。

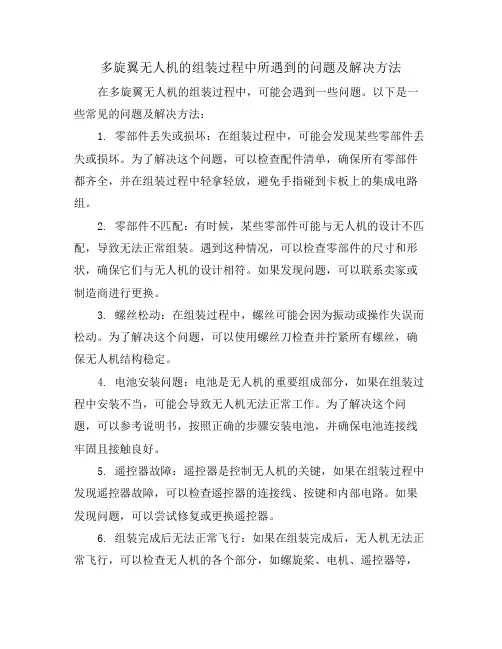

多旋翼无人机的组装过程中所遇到的问题及解决方法
在多旋翼无人机的组装过程中,可能会遇到一些问题。
以下是一些常见的问题及解决方法:
1. 零部件丢失或损坏:在组装过程中,可能会发现某些零部件丢失或损坏。
为了解决这个问题,可以检查配件清单,确保所有零部件都齐全,并在组装过程中轻拿轻放,避免手指碰到卡板上的集成电路组。
2. 零部件不匹配:有时候,某些零部件可能与无人机的设计不匹配,导致无法正常组装。
遇到这种情况,可以检查零部件的尺寸和形状,确保它们与无人机的设计相符。
如果发现问题,可以联系卖家或制造商进行更换。
3. 螺丝松动:在组装过程中,螺丝可能会因为振动或操作失误而松动。
为了解决这个问题,可以使用螺丝刀检查并拧紧所有螺丝,确保无人机结构稳定。
4. 电池安装问题:电池是无人机的重要组成部分,如果在组装过程中安装不当,可能会导致无人机无法正常工作。
为了解决这个问题,可以参考说明书,按照正确的步骤安装电池,并确保电池连接线牢固且接触良好。
5. 遥控器故障:遥控器是控制无人机的关键,如果在组装过程中发现遥控器故障,可以检查遥控器的连接线、按键和内部电路。
如果发现问题,可以尝试修复或更换遥控器。
6. 组装完成后无法正常飞行:如果在组装完成后,无人机无法正常飞行,可以检查无人机的各个部分,如螺旋桨、电机、遥控器等,
确保它们都正常工作。
此外,还可以检查飞行环境,确保没有障碍物或恶劣天气影响无人机的飞行。
总之,在多旋翼无人机的组装过程中,遇到问题时要保持冷静,仔细检查每个零部件,并按照说明书或专业人士的建议进行处理。
如有必要,可以联系卖家或制造商寻求帮助。
多旋翼无人机整机无桨装配流程及注意事项多旋翼无人机是近年来广泛应用于无人机领域的一种机型,由于其具有飞行稳定性好、携带载荷多等优点,所以备受欢迎。
在组装多旋翼无人机时,无桨装配是重要的一步。
下面将为大家介绍多旋翼无人机整机无桨装配的流程及注意事项。
一、多旋翼无人机整机无桨装配流程1.打开多旋翼无人机箱子,取出相关零部件和工具。
2.准备无桨电机、无桨电机座、无人机机身、配件等。
3.将无桨电机座插入机身上相应的孔位,并用螺丝固定。
4.将无桨电机座的导线与无人机机身上的电源接口相连。
5.将无桨电机装入无桨电机座内,并用螺丝固定。
6.将电调放置在无桨电机座上,并将导线插入对应接口。
7.将电调的三根线分别与无桨电机的三条线相连,注意颜色对应。
8.将电调的螺丝固定在无桨电机座上。
9.将无人机的其他零件进行安装,如配重、电池等。
10.完成无桨装配。
二、多旋翼无人机整机无桨装配注意事项1.在进行无桨装配前,需要根据无人机机身的类型和大小选择合适的无桨电机。
2.在将无桨电机座插入无人机机身时,需要保证插入的深度和方向正确。
3.在将无桨电机装入无桨电机座内时,需要注意正负极的位置,不要接反。
4.再将无桨电机固定时,需要调整好电机和机身的平衡,防止安装后出现偏移。
5.在将电调插入无桨电机座,并与无桨电机连接时,需要注意连接的顺序和颜色是否相匹配。
6.在整机无桨装配完成后,需要进行引导测试旋翼80%的转速是否正常。
7.在进行无桨装配时,需要仔细核对是否组装正确,以及每个部件是否牢固和稳定。
总之,多旋翼无人机整机无桨装配流程虽然简单,但是麻烦也很多。
需要仔细把握每一个步骤,确保装配正确和安全。
同时需要顾及到性能和质量,保证无人机的稳定和安全性,以保证无人机在航拍、监测、搜索救援等领域的准确性和实用性。
多旋翼无人机机械结构装配过程中的故障及解决方法多旋翼无人机机械结构装配过程中的故障及解决方法在制造和组装多旋翼无人机的过程中,难免会遇到一些故障和问题。
这些故障可能会导致无人机在飞行时出现异常,甚至无法正常起飞。
为了避免这些问题,我们需要了解并解决这些常见的故障。
本文将探讨多旋翼无人机机械结构装配过程中常见的故障,并提供解决方案和建议。
以简单的方式介绍多旋翼无人机的机械结构装配过程以帮助读者更好地理解。
在装配过程中,我们需要安装框架、电机、螺旋桨、电调、飞控、配件等各种组件。
这些组件的正确安装是保证无人机正常运行的关键。
然而,在装配过程中可能出现以下故障:1. 螺旋桨安装错误:螺旋桨的正确安装是确保无人机平稳飞行的关键。
螺旋桨应该正确安装在电机上,并且需要根据旋转方向正确装配。
如果螺旋桨安装错误,无人机可能无法平衡,导致不稳定的飞行甚至事故。
解决方法:仔细阅读产品说明书并遵循正确的装配顺序和方向。
确保螺旋桨处于正确的位置,并使用螺丝固定牢固。
如果无法确定正确的安装方式,可以咨询厂家或专业人士的意见。
2. 控制系统校准问题:多旋翼无人机的控制系统包括飞控和遥控器。
在装配完成后,我们需要对控制系统进行校准,以确保无人机能够准确响应遥控器的指令。
然而,如果校准不正确,无人机可能会飞行不稳定或无法响应遥控器指令。
解决方法:阅读飞控和遥控器的说明书,并按照说明进行校准。
在校准过程中,确保无人机放置在平稳的表面上,并按照指示完成校准步骤。
如果校准后仍然存在问题,可以考虑更新飞控的固件或咨询专业人士的意见。
3. 电缆连接问题:多旋翼无人机的各个组件之间通过电缆连接。
在装配过程中,不正确或松散的电缆连接可能导致无人机失灵或故障。
常见的问题包括接插件未插紧、电缆损坏或连接错误等。
解决方法:确保所有电缆连接牢固可靠。
在连接插件时,务必确保插入到位,并检查是否有松动或不稳定的线路。
如发现电缆损坏,应立即更换。
在连接电缆之前,可以使用标记或颜色代码进行标记,以确保正确连接。
多旋翼无人机整机无桨装配流程及注意事项多旋翼无人机是一种由多个电动无刷直流电机和螺旋桨组成的无人机。
它的优点是稳定性好、操控性强、机动性能好等。
下面我们来介绍一下多旋翼无人机的整机无桨装配流程及注意事项。
一、整机无桨装配流程1. 准备工作在开始装配之前,确保所有所需的零部件和工具都准备齐全。
这些零部件包括机架、电机、螺旋桨、电调、电池等。
2. 安装电机将电机安装在机架的相应位置上。
通常情况下,机架上会有预留的安装孔,可以直接将电机安装在上面。
确保电机安装牢固,并注意电机的旋转方向。
3. 连接电调将电调连接到电机上。
通常情况下,电调上会有三个线头,分别是电源线、信号线和地线。
将电调的信号线与电机的对应线头连接起来,并用电线固定好。
4. 安装螺旋桨将螺旋桨安装在电机上。
螺旋桨通常有两种类型,一种是正桨,一种是反桨。
安装时需要注意螺旋桨的旋转方向,确保相邻电机上的螺旋桨旋转方向相反。
5. 连接电池将电池连接到电调上。
电池的正负极需要与电调的正负极相对应,连接时要注意极性,确保连接正确。
6. 完成装配完成以上步骤后,整机的无桨装配就完成了。
此时可以进行一些简单的测试,确保无人机的各个部件正常工作。
二、注意事项1. 安全第一在整机无桨装配过程中,要注意安全。
确保工作环境安全,并遵守相关的安全操作规程。
2. 细心认真在装配过程中,要细心认真,确保每个步骤都正确无误。
如果有任何疑问或不确定的地方,可以查阅相关的资料或咨询专业人士。
3. 检查和测试在完成装配后,要对整机进行检查和测试。
检查各个部件的连接是否牢固,测试无人机的各项功能是否正常。
4. 保持清洁在整机无桨装配过程中,要保持工作环境的清洁。
避免灰尘、杂物等进入无人机的内部,影响正常工作。
5. 学习和提升整机无桨装配只是无人机制造的一个环节,要不断学习和提升自己的知识和技能,以提高装配的质量和效率。
总结:整机无桨装配是多旋翼无人机制造的重要环节,需要细心认真,并遵守相关的安全操作规程。
教案一、导入无人机要实现自动飞行必须要使用地面站。
二、主要内容无人机纤维类机架维修实例无人机纤维类材料多旋翼无人机机臂断裂、劈裂简单快速维修方法:无人机机臂劈裂断裂损伤(1)准备常用的工具材料:玻璃纤维布、环氧树脂、硬化剂或固化剂、透明绝缘胶带、刷子、纸杯、硅胶手套、纸杯里小白瓶为抛光膏或研磨膏、800目以上砂纸等。
(1)止裂:修复的第一道工序——止裂:为纤维管裂痕进一步扩张,在修复前需使用0.8-3mm的钻头在每一道裂痕的两端进行钻洞。
使用打孔进行止裂一般使用在大的平面或曲面出现裂痕时使用,防止进行纤维管在受力或承受载荷情况下进一步开裂减少整个无人机机体材料的强度。
(3)开始修复在完成上一道工序--止裂,现在修复工作才正真开始,首先在用800目以上砂纸对损坏部分进行打磨清理需要修复的部位,打磨致成整个修理部位颜色均匀,表面较为平整,没有毛刺及不平整部位。
然后使用无绒干净布进行擦拭,或沾有酒精,丙酮的擦拭纸进行擦拭打磨的表面,直至无绒棉布或沾有酒精,丙酮的擦拭纸不在变颜色为止。
(4)固定选择一个固定支架将所需要维修部位进行对接或位置调整方便进一步维修。
(5)胶水调制拿出纸杯,取适中的环氧树脂倒入杯中;然后在取出环氧树脂的80%-95%的固化剂,均匀搅拌。
使环氧树脂与固化剂相互均匀,如果不均匀可能会导致维修的产品部位有一定脱胶行为,所修复部位达不到所要求强度致使修复失败。
(6)使用毛刷将混合好的环氧树脂与固化剂均匀的涂抹在所修部位。
(7)裁剪尺寸合适的玻璃纤维布,附与刚刚均匀刷好的损坏部位。
铺设一层后开始铺设第二层,使用毛刷将混合好的环氧树脂与固化剂均匀的涂抹在铺设的第一层纤维布上。
继续铺层,然后重复6、7步骤,直至完成所需要的铺层数,或达到要求强度,在铺层维修时断裂损坏一般铺层为4层以上即可达到所需强度,劈裂损坏一般铺层为3层以上即可达到所需强度。
(7)封装:铺层修理完成后,使用透明胶带进行压紧封装,在使用透明胶带时注意层与层之间禁止重合,防止固化后对外观处理的难度增大。
