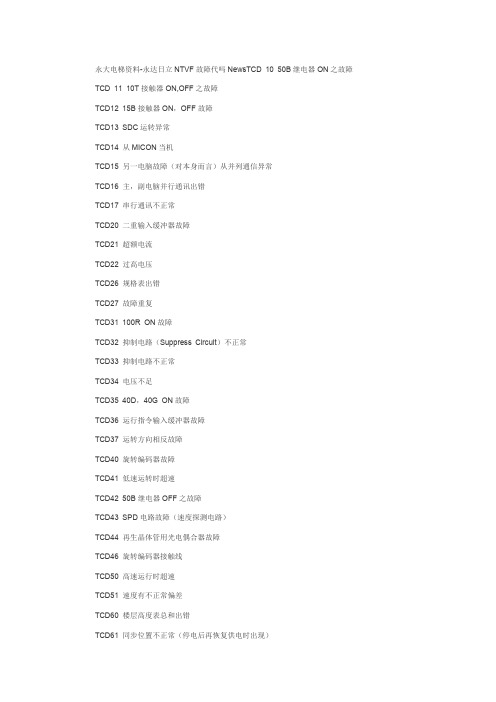

永大电梯资料-永达日立NTVF故障代吗NewsTCD 10 50B继电器ON之故障TCD 11 10T接触器ON,OFF之故障TCD12 15B接触器ON，OFF故障TCD13 SDC运转异常TCD14 从MICON当机TCD15 另一电脑故障（对本身而言）从并列通信异常TCD16 主，副电脑并行通讯出错TCD17 串行通讯不正常TCD20 二重输入缓冲器故障TCD21 超额电流TCD22 过高电压TCD26 规格表出错TCD27 故障重复TCD31 100R ON故障TCD32 抑制电路（Suppress Circuit）不正常TCD33 抑制电路不正常TCD34 电压不足TCD35 40D，40G ON故障TCD36 运行指令输入缓冲器故障TCD37 运转方向相反故障TCD40 旋转编码器故障TCD41 低速运转时超速TCD42 50B继电器OFF之故障TCD43 SPD电路故障（速度探测电路）TCD44 再生晶体管用光电偶合器故障TCD46 旋转编码器接触线TCD50 高速运行时超速TCD51 速度有不正常偏差TCD60 楼层高度表总和出错TCD61 同步位置不正常（停电后再恢复供电时出现）TCD62 同步位置不正常（平常运行时）TCD63 SDS ON之故障TCD64 减速下速度不正常TCD70 ROM总和出错TCD72 Retry发生次数过多TCD73 位置探测器OFF之故障TCD74 安全运行次数过多TCD75 大功率晶体管散热片过热TCD76 延迟时间出错TCD80 群控SDA通讯出错TCD83 起动补偿不正常TCD85 起动次数过多（Overduty）TCD86 门开受阻（OPEN LOCK）TCD87 门闭受阻（CLOSE LOCK）TCD88 断电异常上海永大V/F型电梯操作盘16个按扭使用方法V/F型电梯操作盘（Ammumciator）II.1 V/F电梯直接将MTC装于主电路板INV-MPU之上，能进行数据观察、数据值之定、故障之检测、电梯控制调整等多项工作II.2 操作盘有下列功能：a. 显示电梯情况（例：位置、运行方向等）b. 制定各项数据，对电梯进行调整及试验性运行c. 各项有关电梯程序，例如在机房进行慢速运行、楼层高度测定等d. 电梯内产生各项数据的检验及测定（特别是故障代号码）II.3 为操作盘的安排而在操作盘下方另有六个七割管排成一横列作为显示器，这些七割管的右下角还有一小数点，在V/F电梯中这些小数点另有用途以下各段将作进一步详细解释II.4 正常的显示：如将最左的一个七割管编号为1,然后躺方依次编为2,3,4,5,6，则1号七管用来显示电梯运行方向, 第2、第3号七割管用来显示电梯所在的楼层，设电梯在第23层，第4号七割管显示电脑情况不正常，而VTCD表示副电脑不正常，显示野间歇方式，每次持续1.5秒；第5、6号七割管显示‘故障码’，故障码以八个为一组，按八位元分配如下：10~17、20~27、30~37、40~47、50~57、60~67、70~77、80~87，详细解释见后。

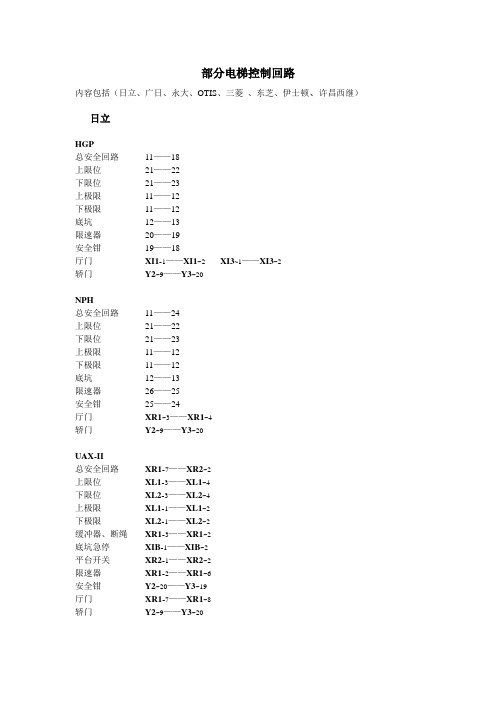

部分电梯控制回路内容包括（日立、广日、永大、OTIS、三菱、东芝、伊士顿、许昌西继）日立HGP总安全回路11——18上限位21——22下限位21——23上极限11——12下极限11——12底坑12——13限速器20——19安全钳19——18厅门XI1-1——XI1~2 XI3~1——XI3~2轿门Y2~9——Y3~20NPH总安全回路11——24上限位21——22下限位21——23上极限11——12下极限11——12底坑12——13限速器26——25安全钳25——24厅门XR1~3——XR1~4轿门Y2~9——Y3~20UAX-II总安全回路XR1-7——XR2~2上限位XL1-3——XL1~4下限位XL2-3——XL2~4上极限XL1-1——XL1~2下极限XL2-1——XL2~2缓冲器、断绳XR1-3——XR1~2底坑急停XIB-1——XIB~2平台开关XR2-1——XR2~2限速器XR1-2——XR1~6安全钳Y2~20——Y3~19厅门XR1-7——XR1~8轿门Y2~9——Y3~20广日NPX总安全回路W1~15——W1~4上限位W1~5——W1~6下限位W1~5——W1~7上极限W1~1——W1~2 XL1-2——XL1~1 下极限W1~1——W1~2 XL2-1——XL2~2限速器U1~1——U1~2 W1~1——W1~15 安全钳W1~3——W1~4厅门XI-1——XI~2轿门Y1-8——Y1~9GVF-3总安全回路11——24上限位21——22下限位21——23上极限11——12下极限11——12底坑12——13限速器26——25安全钳25——24厅门XI1-1——XI1~2 XI3~1——XI3~2轿门Y2~9——Y3~20GVF-2总安全回路11——24上限位21——22下限位21——23上极限11——12下极限11——12底坑12——13限速器26——25安全钳25——24厅门XR1~3——XR1~4轿门Y2~9——Y3~20MAX800 总安全回路上限位下限位上极限下极限底坑限速器安全钳厅门轿门MAX-E800 总安全回路上限位下限位上极限下极限底坑限速器安全钳厅门轿门MAX1000 总安全回路上限位下限位上极限下极限底坑限速器安全钳厅门轿门永大NTVF总安全回路上限位下限位上极限下极限底坑限速器安全钳厅门轿门V ANS-P无机房总安全回路上限位下限位上极限下极限底坑限速器安全钳厅门轿门总安全回路上限位下限位上极限下极限底坑限速器安全钳厅门轿门OTIS GEN2总安全回路上限位下限位上极限下极限底坑限速器安全钳厅门轿门300VF总安全回路上限位下限位上极限下极限底坑限速器安全钳厅门轿门STAR总安全回路上限位下限位上极限下极限底坑限速器安全钳厅门轿门XO-CON-4342 总安全回路上限位下限位上极限下极限底坑限速器安全钳厅门轿门SKY总安全回路上限位下限位上极限下极限底坑限速器安全钳厅门轿门ACD2总安全回路上限位下限位上极限下极限底坑限速器安全钳厅门轿门ACD3总安全回路上限位下限位上极限下极限底坑限速器安全钳厅门轿门ACD4总安全回路上限位下限位上极限下极限底坑限速器安全钳厅门轿门三菱HOPE-2总安全回路上限位下限位上极限下极限底坑限速器安全钳厅门轿门GPS-2总安全回路上限位下限位上极限下极限底坑限速器安全钳厅门轿门GPS-3总安全回路上限位下限位上极限下极限底坑限速器安全钳厅门轿门MAXIEZ 总安全回路上限位下限位上极限下极限底坑限速器安全钳厅门轿门。

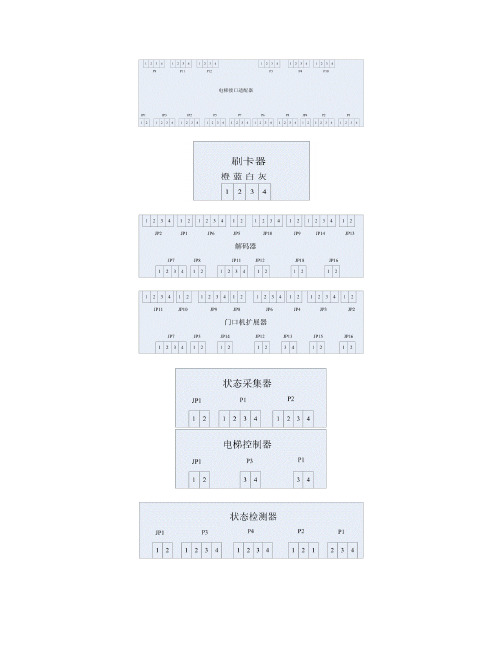

1. 一梯两户型的首层刷卡接线：（1）将刷卡器的1脚接适配器P5端子的1脚。
（2）将刷卡器的2脚接适配器P5端子的2脚。
（3）将刷卡器的3脚接适配器P5端子的3脚。
（4）将刷卡器的4脚接适配器P5端子的4脚。
如图所示：2．一梯两户型的-1层刷卡接线：（1）将刷卡器的1脚接适配器P9端子的1脚。
（2）将刷卡器的2脚接适配器P9端子的2脚。
（3）将刷卡器的3脚接适配器P9端子的3脚。
（4）将刷卡器的4脚接适配器P9端子的4脚。
如下图所示：；3．一梯四户型的首层刷卡接线：（1）将刷卡器的1脚接适配器P5端子的1脚。
（2）将刷卡器的2脚接适配器P5端子的2脚。
（3）将适配器P5端子的1脚和4脚短接，2脚和3脚短接。
（4）将刷卡器的3脚接适配器P7端子的1脚。
（5）将刷卡器的4脚接适配器P7端子的2脚。
（6）将适配器P7端子的1脚和4脚短接，2脚和3脚短接。
如下图所示：4．一梯四户型的-1层刷卡接线：（1）将刷卡器的1脚接适配器P9端子的1脚。
（2）将刷卡器的2脚接适配器P9端子的2脚。
（3）将适配器P9端子的1脚和4脚短接，2脚和3脚短接。
（4）将刷卡器的3脚接适配器P11端子的1脚。
（5）将刷卡器的4脚接适配器P11端子的2脚。
（6）将适配器P11端子的1脚和4脚短接，2脚和3脚短接。
如下图所示：5．一户两梯的首层刷卡接线：（1）将刷卡器的1脚接适配器P5端子的1脚。
（2）将刷卡器的2脚接适配器P5端子的2脚。
（3）将适配器P5端子的1脚和4脚短接，2脚和3脚短接。
（4）将刷卡器的1脚和4脚短接，2脚和3脚短接。
6. 一户两梯的-1层刷卡接线：（1）将刷卡器的1脚接适配器P9端子的1脚。
（2）将刷卡器的2脚接适配器P9端子的2脚。
（3）将适配器P9端子的1脚和4脚短接，2脚和3脚短接。
（4）将刷卡器的1脚和4脚短接，2脚和3脚短接。
7．呼叫时的接线：门口机扩展器与电梯接口适配器的接线：门口机扩展器JP7端子1，2，3，4脚分别与适配器JP3端子的1，2，3，4脚连接。
电气控制柜元件安装接线配线的规范（图解）以下是一个图文并茂的配电柜接线工艺规范教程1 元器件安装1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。
适用条件需要的灭弧距离拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1.5 必须按图安装(如果有图）1.6 元器件组装顺序应从板前视，由左至右，由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度（m）指示仪表、指示灯0.6-2.0电能计量仪表0.6-1.8控制开关、按钮0.6-2.0紧急操作件0.8-1.6组装产品应符合以下条件：操作方便。
元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。
维修容易。
能够较方便地更换元器件及维修连线。
各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。
保证一、二次线的安装距离。
1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。
1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。
1.11 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。
1.12 对于发热元件(例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。
额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。
下图为错误接法1.13 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。
1.14 接线面每个元件的附近有标牌，标注应与图纸相符。
除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。
a) 端子的标识1.15 标号应完整、清晰、牢固。
标号粘贴位置应明确、醒目b) 双重的标识1.16 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致，c) 门上的器件1.17 保护接地连续性保护接地连续性利用有效接线来保证。
配电箱控制柜最详细的接线图讲解三相电就是三根相线，三根线之间电压都是380v，用于三相电源供电设备比如三相电动机；两相电是两根相线，线与线之间电压也是380v，一般交流焊机用的比较多；单相电是由一根相线与一根零线组成，电压为220v，主要用于家用电器1.3、空气开关1.5、电度（能）表家庭使用单相电源电表，型号表示为DD，有机械表、普通电子表、磁卡电子表三种类别，规格有1.5(6)、5(20)、10(40)、15(60)、20(80)、30(100)，其中括号外为标定电流，括号内为额定最大电流。
同一规格的电子表、机械表可承载的功率不一样，比如：10（40）A 的预付费电子表（IC卡）可承载8800W左右，而5（20）A 机械电表和普通电子表的实际承载功率远高于10（40）A的磁卡电子电表，可承载12000W以上。
因此，以上三种表，必须区分对待！磁卡电表（IC卡）的使用功率有时可以人为的调节，比如：10（40）A的IC卡电表的额定承载功率为8800W，但电业部门可能会将其实际使用功率设定为低于8800W。
用户在使用这种电表时，可根据需要到电业部门调节功率设置。
2、三相电知识2.1三相电负载的接法分为三角形接法和Y形接法。
三角形接法的负载引线为三条火线和一条地线，三条火线之间的电压为380V，任一火线对地线的电压为220V；Y形接法的负载引线为三条火线、一条零线和一条地线，三条火线之间的电压为380V，任一火线对零线或对地线的电压为220V。
三相电电器的总功率等于每相电压乘以每相电流再乘于3，即总功率=电流×电压（220V）×3（W=U×I×3）2.2 三相电电表三相电电表有机械表、普通电子表、磁卡电子表三种，一般规格为： 1.5(6)、5(20)、10(40)、15(60)、20(80)、30(100) （电压3×380/220V~）。
注：电表的负荷，可通过选配不同变比的电感线圈以达到使用要求。
永大电梯各板端子介绍永大电梯菜单说明永大解码器操作使用说明(上)默纳克NICE3000并联设置说明奥的斯服务层设置楼层显示设置外呼地址设置新时达AS380系统新国标新增功能参数配置培训三菱电梯所有直梯系列安全回路短接信号表新时达现场手动抱闸力测试方法步骤新时达系统UCMP现场测试方法步骤蒂森MC2/MC2系统主板通讯板端子介绍培训奥的斯服务使用快捷键参数菜单中文说明奥的斯钢带检测常见故障处理及调试学习通力有机房和无机房安全回路短接介绍培训西奥系列IO地址设置服务使用介绍蒂森MC2电器原理图讲解带标注奥的斯ACD系列变频器通用最新故障码含新国标（上）奥的斯ACD系列变频器通用最新故障码含新国标（中）奥的斯ACD系列变频器通用最新故障码含新国标（下）目录一、MPUGB主板含义介绍二、SFI OR副板各含义三、 XDR门机板四、FB-DMC 门机板五、SDCGB 轿顶通讯板端子含义六、SBDC 高压板图七、OPBLAN轿厢通讯板八、永大eN’ T 安全回路 *发光二极管功能表一、MPUGB主板含义介绍1、MPUGB主板插件含义2、MPUGB主板灯含义二、SFI OR副板各含义1、SFI OR端子含义2、SFI OR各灯含义三、 XDR门机板名称作用说明SW门机到位光电检测关门是否关门是否到位到位5VER编码器接线端口1-红/红、2-黑/黑、3-绿/绿、4-绿黑/灰、5-蓝/蓝、6-蓝黑/棕、7-黄/黄、8-黄黑/白、9-屏蔽ACIN电源端口1-L、2-N、3-FG 地线MOTOR门电机接口1-U、2-V、3-W、4-FG 地线SWOUT与SDC 信号交换口LMC服务器接口CUT门止四、FB-DMC 门机板名称作用说明SW门机到位光电检测关门是否到位ENCODER编码器接线端口1-白、2-红、3-绿、4-黑、5-屏蔽ACIN电源端口1-L、2-N、3-FG 地线MOTOR门电机接口1-U、2-V、3-W、4-FG 地线SWOUT与SDC 信号交换口CUT门止五、SDCGB 轿顶通讯板端子含义1、SDCGB轿顶通讯板灯含义六、SBDC 高压板图1 、SBDC高压板端子含义七、OPBLAN轿厢通讯板八、永大eN’ T 安全回路 *发光二极管功能表安全回路发光二极管功能表GOV-1 --GOV2 限速器GRS限速器正常*亮[U]FLS上极限正常*亮Y1 -8--Y1 -7--Y1 -9安全钳. 安全窗轿顶急停. 轿内急停LSU-1 --LSU2上极限D]FLS下极限正常*亮LSD-2--LSD-1下极限.缓冲器.PSFCK 安全回路检测正常* 亮涨绳轮.底坑急停LSU-3--LSU-4上限位SFCCK安全回路检测正常* 亮LSD-4--LSD-3 下限位ULS正常* 亮动作* 灭LSU-5--LSU-6上减1USDS1 正常* 亮动作*灭LSU-7--LSU-8上减2USDS2正常* 亮动作*灭LSD-5--LSD-6下减1 C.D.R.S正常*亮LSD-7--LSU-8下减2LEV门区Y1 -1 3--Y2-2厅门DSDS1下减1 正常* 亮动作*灭HDR-1 --HDR-2轿门DSDS2下减2 正常* 亮动作*灭DLS 下限位正常* 亮动作* 灭BKSW抱闸检测正常*亮ERO-OP检修正常* 亮SFCR安全回路*HCDR门锁RLCR再平层RLSR再平层RLAR平层微速运行MWDT主板指示灯正常*亮SWDT主板指示灯正常*亮永大e’ＮＴ消故障、查故障按MODER键 1 次显示MODE;02按ENTER键 1 次显示TCD-1 0故障代码自动联速翻动到TCD-9 9.如:显示不动就是这条故障，按上箭一直按、显示TCD-xx代码就会显示到TCD-99，按住ESC键3秒钟就会显示层显主页、.此时故障没消掉会立马就会显示故障代码.有的故障要先关380V电源再消故障。
永大日立NTVF 技术培训之二-----主控板菜单操作一、按键布局ANN KEY 有以下功能：1、电梯运转状态操作；2、电梯的试运转、调整功能、及DATE 的设定；3、安装、保养用的阶高测试运转（楼层自学习）；4、DA TE 检索。
按键的布局如下图：二、LED 指示器及定义三、ANN 模式详解MODE SET（MODE ** SET）RESET 备注0 回复平常状态1 运行时间显示（小时）2 故障代码查看3 机房检修运行4 最底层呼梯5 中间层呼梯6 任意层呼梯7 最顶层呼梯891011 阶高设定运转（楼层自学习）12 *改由轿厢内直接操作*13 WD110% CUT 载重110% 检测无效14 SDS 试验15161718192021 记忆呼梯登记运转22 主MICON 资料读出2324 运行时间改写25 电梯运行次数26 运行次数改写27 显示目前电梯运行速度2829303233 从MICON 资料更改及读取34 负载0% 设定35 负载100% 设定3637383940 最高限制速度显示41424344 烧录主MICON EEPROM45 烧录从MICON EEPROM46 读取烧录主MICON EEPROM 资料47 读取烧录从MICON EEPROM 资料484950 ACD 运转方式许可码515253 上行平层参数调整54 下行平层参数调整555657585960 时间显示61 日期显示62 时间调整63 日期调整6465 运行时间清除66 运行次数清除67 DIGITAL FLOOR 显示16 进制686970717274757677 楼层参数清除7879EE 主MICON 参数修改F0 读取HLAN 显示字型烧录详解：MODE 1：意义：电梯运行时间显示操作步骤：1、按MODE 键2、按1 键3、按SET 键MODE 2：意义：电梯故障代码显示操作步骤：1、按MODE 键2、按2 键3、按SET 键，此时已显示故障代码4、可按INC 键，显示下一个故障代码5、清除故障代码的方法：按INC，一直显示到99，再按RESET 三秒，故障代码既全部被清除掉。
永大日立NTVF技术培训之二-----主控板菜单操作一、按键布局ANN KEY有以下功能：1、电梯运转状态操作；2、电梯的试运转、调整功能、及DATE的设定；3、安装、保养用的阶高测试运转（楼层自学习）；4、 DATE检索。
按键的布局如下图：二、LED指示器及定义三、ANN模式详解MODE SET（MODE ** SET）RESET 备注0 回复平常状态1 运行时间显示（小时）2 故障代码查看3 机房检修运行4 最底层呼梯5 中间层呼梯6 任意层呼梯7 最顶层呼梯891011 阶高设定运转（楼层自学习）12 *改由轿厢内直接操作*13 WD110% CUT 载重110%检测无效14 SDS试验15161718192021 记忆呼梯登记运转22 主MICON资料读出2324 运行时间改写25 电梯运行次数26 运行次数改写27 显示目前电梯运行速度282930313233 从MICON资料更改及读取34 负载0%设定35 负载100%设定3637383940 最高限制速度显示41424344 烧录主MICON EEPROM45 烧录从MICON EEPROM46 读取烧录主MICON EEPROM资料47 读取烧录从MICON EEPROM资料484950 ACD运转方式许可码515253 上行平层参数调整54 下行平层参数调整555657585960 时间显示61 日期显示62 时间调整63 日期调整6465 运行时间清除66 运行次数清除67 DIGITAL FLOOR显示16进制68697071727374757677 楼层参数清除7879EE 主MICON参数修改F0 读取HLAN 显示字型烧录详解：MODE 1：意义：电梯运行时间显示操作步骤：1、按MODE键2、按1键3、按SET键MODE 2：意义：电梯故障代码显示操作步骤：1、按MODE键2、按2键3、按SET键，此时已显示故障代码4、可按INC键，显示下一个故障代码5、清除故障代码的方法：按INC，一直显示到99，再按RESET三秒，故障代码既全部被清除掉。
永大日立NTVF -----主控板菜单操作一、按键布局ANN KEY 有以下功能：1、电梯运转状态操作；2、电梯的试运转、调整功能、及DATE 的设定；3、安装、保养用的阶高测试运转（楼层自学习）；4、DA TE 检索。
按键的布局如下图：二、LED 指示器及定义三、ANN 模式详解MODE SET（MODE ** SET）RESET 备注0 回复平常状态1 运行时间显示（小时）2 故障代码查看3 机房检修运行4 最底层呼梯5 中间层呼梯6 任意层呼梯7 最顶层呼梯891011 阶高设定运转（楼层自学习）12 *改由轿厢内直接操作*13 WD110% CUT 载重110% 检测无效14 SDS 试验15161718192021 记忆呼梯登记运转22 主MICON 资料读出2324 运行时间改写25 电梯运行次数26 运行次数改写27 显示目前电梯运行速度2829313233 从MICON 资料更改及读取34 负载0% 设定35 负载100% 设定3637383940 最高限制速度显示41424344 烧录主MICON EEPROM45 烧录从MICON EEPROM46 读取烧录主MICON EEPROM 资料47 读取烧录从MICON EEPROM 资料484950 ACD 运转方式许可码515253 上行平层参数调整54 下行平层参数调整555657585960 时间显示61 日期显示62 时间调整63 日期调整6465 运行时间清除66 运行次数清除67 DIGITAL FLOOR 显示16 进制686970717374757677 楼层参数清除7879EE 主MICON 参数修改F0 读取HLAN 显示字型烧录详解：MODE 1：意义：电梯运行时间显示操作步骤：1、按MODE 键2、按1 键3、按SET 键MODE 2：意义：电梯故障代码显示操作步骤：1、按MODE 键2、按2 键3、按SET 键，此时已显示故障代码4、可按INC 键，显示下一个故障代码5、清除故障代码的方法：按INC，一直显示到99，再按RESET 三秒，故障代码既全部被清除掉。
