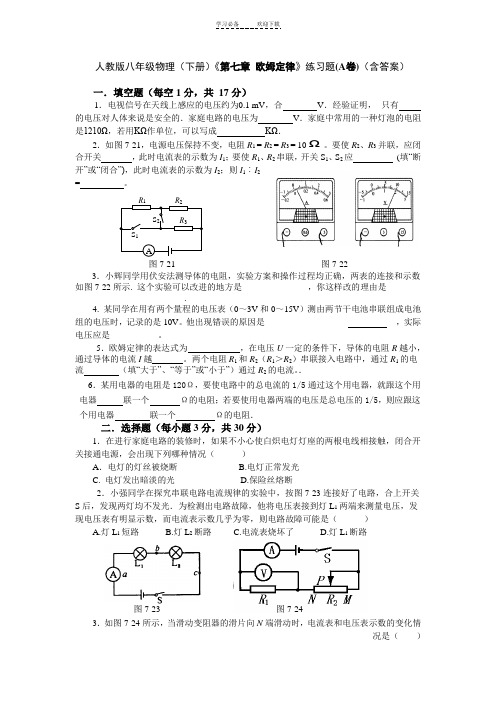

图7-22 图7-23 图7-21 人教版八年级物理（下册）《第七章 欧姆定律》练习题(A 卷)（含答案）一．填空题（每空1分，共 17分）1．电视信号在天线上感应的电压约为0.1 mV ，合 V ．经验证明， 只有 的电压对人体来说是安全的．家庭电路的电压为 V ．家庭中常用的一种灯泡的电阻是1210Ω，若用KΩ作单位，可以写成 KΩ．2．如图7-21，电源电压保持不变，电阻R 1 = R 2 = R 3 = 10Ω。

要使R 2、R 3并联，应闭合开关 ，此时电流表的示数为I 1；要使R 1、R 2串联，开关S 1、S 2应 (填“断开”或“闭合”)，此时电流表的示数为I 2；则I 1︰I 23．小辉同学用伏安法测导体的电阻，实验方案和操作过程均正确，两表的连接和示数如图7-22所示. 这个实验可以改进的地方是_______________，你这样改的理由是_________________________.4. 某同学在用有两个量程的电压表（0～3V 和0～15V ）测由两节干电池串联组成电池组的电压时，记录的是10V 。

他出现错误的原因是____________________ ___，实际电压应是___________。

5．欧姆定律的表达式为，在电压U 一定的条件下，导体的电阻R 越小，通过导体的电流I 越 。

两个电阻R 1和R 2（R 1＞R 2）串联接入电路中，通过R 1的电流 （填“大于”、“等于”或“小于”）通过R 2的电流。

．6．某用电器的电阻是120Ω，要使电路中的总电流的1/5通过这个用电器，就跟这个用电器 联一个 Ω的电阻；若要使用电器两端的电压是总电压的1/5，则应跟这个用电器 联一个 Ω的电阻．二．选择题（每小题3分，共30分）1．在进行家庭电路的装修时，如果不小心使白炽电灯灯座的两根电线相接触，闭合开关接通电源，会出现下列哪种情况（ ）A ．电灯的灯丝被烧断 B.电灯正常发光C. 电灯发出暗淡的光D.保险丝熔断2．小强同学在探究串联电路电流规律的实验中，按图7-23连接好了电路，合上开关S 后，发现两灯均不发光．为检测出电路故障，他将电压表接到灯L 1两端来测量电压，发现电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（ ）A.灯L 1短路B.灯L 2断路C.电流表烧坏了D.灯L 1断路3．如图7-24所示，当滑动变阻器的滑片向N 端滑动时，电流表和电压表示数的变化情况是（ ）图7-24A ．两表示数都变大B ．两表示数都变小C ．电流示数变大，电压表示数变小D ．电流示数变小，电压表示数变大4．白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的 （ ）A ．电阻变大，电流减小B ．电阻变小，电流增大C ．电阻和电流都增大D ．电阻和电流都减小5．发生电火灾后，产生应该做的是（ ）A ．用水灭火 B.用灭火器灭火C ．用砂子灭火 D.切断电源并拔打119火警电话6．一位同学在做实验时，需要阻值为5欧的电阻一个，但手边只有4欧和10欧的电阻各两个，则下列办法可行的是 （ ）A.将两个4欧的电阻串联起来B.将两个10欧的电阻并联起来C.将两个4欧的电阻并联起来D.将两个10欧的电阻串联起来7．张弛同学在做“用变阻器改变灯的亮度”的实验时，她将一只小灯泡与滑动变阻器及开关串联后接在电源上，但闭合开关后无论怎样移动滑动变阻器的滑片，灯都不亮，为了检查电路故障，她另取一只电压表将表分别与小灯泡、开关并联时，表的指针均不动；将表与滑动变阻器并联时，表的指针明显偏转．则电路故障可能是（ ）A ．电源没电了B ．小灯泡处开路C ．滑动变阻器处开路D ．开关处开路8．在表演台上某人声称具有特异功能——“不怕电”他把灯泡接到家庭电路的两根电线上，灯光亮．取下灯泡后，他用双手同时抓住两根电线，并让别人用测电笔触其肌肤，众人见氖管发光而瞠目结舌，对此某班同学展开讨论后形成以下观点，其中不正确的是（ ）A ．这是伪科学的撞骗行为B ．此人也许真有不导电的特异功能C ．此人与大地之间一定有良好的绝缘D ．他去抓两根电线前，零线被助手切断了9．下列说法正确的是( ) A ．家庭电路用的保险丝是由电阻率大、熔点高的合金制成 B ．用测电笔测电时，手不准接触笔上任何金属体 C ．只有低于220V 的电压才是安全的·D ．螺丝口灯座的螺旋套，只准接在零线上10．有两个阻值不同的定值电阻R 1、R 2，它们的电流随电压变化的I —U 图线如图7-25所示．如果R 1、R 2串联后的总电阻为R 串，并联后的总电阻为R 并，则关于R 串、R 并的I —U 图线所在的区域，下列说法中正确的是A ．R 串在Ⅱ区域，R 并在Ⅲ区域B ．R 串在Ⅲ区域，R 并在Ⅰ区域C ．R 串在Ⅰ区域，R 并在Ⅱ区域D ．R 串在Ⅰ区域，R 并在Ⅲ区域三．实验题（23分）1．（13分）下图7-26是小明自制电子秤的原理示意图。

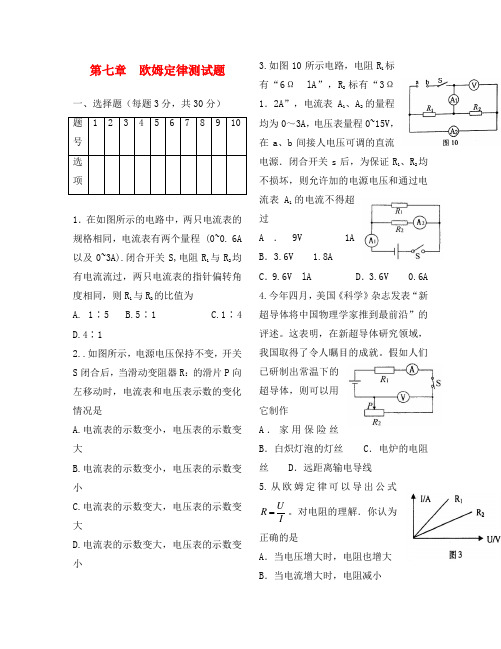

第七章 欧姆定律测试题一、选择题（每题3分，共30分） 题号 1 2 3 4 5 6 7 8 9 10选项1．在如图所示的电路中，两只电流表的规格相同，电流表有两个量程 (0~0. 6A 以及0~3A).闭合开关S,电阻R 1与R 2均有电流流过，两只电流表的指针偏转角度相同，则R 1与R 2的比值为A. 1∶5B.5∶1C.1∶4D.4∶12..如图所示，电源电压保持不变，开关S 闭合后，当滑动变阻器R ：的滑片P 向左移动时，电流表和电压表示数的变化情况是A.电流表的示数变小，电压表的示数变大B.电流表的示数变小，电压表的示数变小C.电流表的示数变大，电压表的示数变大D.电流表的示数变大，电压表的示数变小3.如图10所示电路，电阻R 1标有“6Ω lA ”，R 2标有“3Ω 1．2A ”，电流表A 1、A 2的量程均为0～3A ，电压表量程0~15V ，在a 、b 间接人电压可调的直流电源．闭合开关s 后，为保证R 1、R 2均不损坏，则允许加的电源电压和通过电流表A 1的电流不得超过A ．9V 1AB ．3.6V 1.8AC ．9.6V lAD ．3.6V 0.6A 4.今年四月，美国《科学》杂志发表“新超导体将中国物理学家推到最前沿”的评述。

这表明，在新超导体研究领域，我国取得了令人瞩目的成就。

假如人们已研制出常温下的超导体，则可以用它制作A ．家用保险丝B ．白炽灯泡的灯丝C ．电炉的电阻丝D ．远距离输电导线 5.从欧姆定律可以导出公式UR I。

对电阻的理解．你认为正确的是A ．当电压增大时，电阻也增大B ．当电流增大时，电阻减小C ．当电压为零时，电阻也为零D ．电阻由导体本身性质决定，与电流、电压无关6.在“探究电流与电压的关系”的实验中，分别用R 1、R 2两个电阻进行了探究，并根据各自的实验数据绘制出如图3所示的I-U 关系图象，从图中可以看出R 1、R 2的大小关系为（ ） A. R 1＞R 2 B. R 1＜R 2 C. R 1=R 2 D.不能确定7.如图１所示，当开关闭合后，电流表Ａ１和Ａ２的示数与开关闭合前相比较，下列说法中正确的是：Ａ．Ａ１不变，Ａ２增大 Ｂ．Ａ１和Ａ２的示数都增大Ｃ．Ａ１和Ａ２的示数都减小 Ｄ．Ａ１减小，Ａ２增大8.一只10Ω的电阻与一只0.1Ω的电阻并联，并联后的总电阻：A 、等于1ΩB 、小于0.1ΩC 、等于10.1ΩD 、大于0.1Ω小于10Ω。

可编辑修改精选全文完整版欧姆定律练习题(含答案)经典一、欧姆定律选择题1．如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管。

闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是（）A. 电压表示数变大，电流表示数也变大B. 电压表示数变小，电流表示数也变小C. 螺线管上端是N极，弹簧测力计示数变小D. 螺线管上端是S极，弹簧测力计示数变大【答案】C【解析】【解答】由图知道，定值电阻R0与滑动变阻器、螺线管串联，电压表测量的是R 两端的电压；当将滑动变阻器的滑片P向右滑动时，滑动变阻器R阻值变小，由串联电路电阻的特点可知，则电路中的总电阻变小，电路的电流变大，由串联电路分压特点得电压表示数变小，通电螺线管的磁性增强，由右手螺旋法则判断螺线管的上端为N极，和上面的磁极相互排斥，通电螺线管的磁性增强，排斥力变大，弹簧测力计示数变小。

故答案为：C。

【分析】（1）影响电磁铁磁性强弱的因素有：电流的大小、线圈的匝数、有无铁芯。

线圈的匝数一定，电流越大磁性越强；（2）运用安培定则（用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极）判断通电螺线管的极性；（3）磁极间的相互作用：同名磁极相互排斥，异名磁极相互吸引。

（4）当变阻器R的滑片缓慢向右移动，滑动变阻器接入电路的电阻变小，根据欧姆定律和串联电路电压的特点可知电路电流表和电压表示数的变化.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

《欧姆定律》单元测试题一、单选题（本题包括10小题，每小题3分，共30分。

）1.电阻R 1、R 2并联接在电源上，下列说法正确的是( ) A ．并联电路的总电阻，等于各并联导体的电阻的倒数之和 B ．当R 1变大时，总电阻也变大 C ．电源电压变大时，总电阻也变大 D ．干路中的电流变大时，总电阻也变大2.几位同学学习了欧姆定律后，根据I =UR ，导出了R =UI ，于是他们提出了以下几种看法，你认为正确的是( )A ．导体电阻的大小跟通过导体的电流成反比B ．导体电阻的大小跟加在导体两端的电压成正比C ．导体电阻的大小跟通过导体的电流和加在导体两端的电压无关D ．导体两端不加电压时，导体的电阻为零3.用图所示的电路研究电流与电阻的关系时，将电阻R 由5Ω更换为10Ω，闭合开关，接下来的正确操作是( )A ．直接读出电压表和电流表的示数B ．保持R'的滑片P 位置不变，调高电源电压C ．将R'的滑片P 向左移动，使电流表的示数保持不变D ．将R'的滑片P 向右移动，使电压表的示数保持不变4.小华只有一块电流表，他想测出定值电阻Rx 的阻值，设计了如图所示的电路，电源两端的电压保持不变，定值电阻R 0=30Ω。

只闭合开关S 、S 1，电流表示数I 1=0.2A ；只闭合开关S 、S 2，电流表示数I 2=0.3A 。

则Rx 的阻值为( )A ．15ΩB ．20ΩC ．45ΩD ．60Ω5.在如图所示的电路中，电源电压为6V ，R 1=3Ω，R 2=6Ω,闭合开关S ，下列说法正确的是 ( )A ．通过R 1的电流为1AB ．R 1两端的电压为3VC ．干路中的电流为3AD ．电路的总电阻为9Ω6.在探究“电流与电阻的关系”实验中，小明根据实验数据在坐标纸上描点作出了I −1R 的关系图像，分析该图像可知( )A ．实验过程中，控制导体两端的电压为2V 不变B ．当导体中电流为0时，导体的电阻也为0C ．当导体的电阻为0.2Ω时，通过导体的电流为0.4AD ．当导体两端电压一定时，导体中的电流与导体的电阻成正比7.定值电阻R 1、R 2，它们I-U 图线如图所示，若R 1、R 2串联后的总电阻为R 串，并联后的总电阻为R 并，则关于R 串、R 并的I-U 图线所在的区域，下列说法中正确的是( )．A ．R 串在Ⅰ区域，R 并在Ⅲ区域B ．R 串在Ⅲ区域，R 并在Ⅰ区域C ．R 串在Ⅰ区域，R 并在Ⅱ区域D ．R 串在Ⅱ区域，R 并在Ⅲ区域8.在科学实验时，为了减小误差或寻找普遍规律，经常需要进行反复多次实验： ①“测量物体的长度”时，多次测量；②“研究杠杆的平衡”时，改变动力(臂)和阻力(臂)，多次测量； ③“研究串、并联电路的电流特点”时，换用不同定值电阻，多次测量；④“用电压表和电流表测导体的电阻”时，多次测量电阻两端电压和通过电阻的电流值； 上述实验中寻找普遍规律的是( ) A. ①② B. ①③ C. ②④ D. ②③9.如图所示,电源电压不变,闭合开关,当滑动变阻器滑片P 向左移动时,下列判断正确的是( )A ． 示数变大, 示数变小, 示数不变B ． 示数变大, 示数变小, 示数变大C ． 示数变小, 示数变大, 示数变小D ． 示数变小, 示数变小, 示数变大10.如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示数，电压表无示数，其原因可能是( )A．L1短路B．L1断路C．L2短路D．L2断路二、填空题（本题包括7小题，每小题2分，共14分）11.如图所示的电路中，电源电压恒定，灯丝的电阻RL 不随温度变化，开关S1闭合，电流表的示数为I1，再闭合开关S2，小灯泡的亮度 (选填“变亮”、“变暗”或“不变”)，电流表的示数为I2，若I1:I2=2:3，则RL:R= 。

八年级物理欧姆定律检测试题(含参考答案)以下是查字典物理网为您引荐的八年级物理欧姆定律检测试题(含参考答案)，希望本篇文章对您学习有所协助。

八年级物理欧姆定律检测试题(含参考答案)一. 填空题(将正确答案填写在横线上，不要求写出计算进程)1. 导体中的电流，跟导体两端的__________成正比，跟导体__________成正比。

这个结论是德国物理学家__________经过少量实验得出的，叫__________定律，写成公式是__________。

2. 如下图的电路图1中，小灯泡L1和L2组成的是__________电路(选择并联、串联或混联)。

假定电源电压为6.3V，电压表示数为2.8V，小灯泡L2的电阻为，那么灯泡L1的电压为__________V，经过灯泡L2的电流是__________A，电路中的总电阻为__________1 2 33. 两个电阻，假设把它们串联在电路中，那么经过它们的电流之比 __________，它们两端的电压之比 __________;假设把它们并联在电路中，经过它们的电流之比__________，它们的两端电压之比 __________.4. 两个灯泡L1和L2串联，电流表测电流，电压表测灯L1的电压，当开关S闭合后，假定电压表的示数为零，这能够是灯L1出现了__________，也能够是L2出现__________缺点，假定电流表没有示数，而电压表有较大的示数，其缺点能够是__________。

5. 如图2所示电路中，电源电压不变，伏，定值电阻欧，滑动变阻器R2总阻值为20欧，当滑动变阻器滑片P移动时，电压表的变化范围是__________至__________伏，电流表的最大示数与最小示数之比是__________。

6. 如图3所示，欧姆，欧姆，电源电压为6伏特，当S接a时，电流表示数为0.5安培，那么S接b时，两端电压是__________。

二. 单项选择题7. 依据欧姆定律的公式的变方式及电阻的性质，可以判定以下说法中正确的选项是( )A. 当U变大时，U/I变小B. 当U变大时，U/I变大C. 当U变小时，U/I不变D. U=0时，U/I=08. 如图4所示，电源电压U坚持不变，R1、R2和滑动变阻器串联，R1和R2两端的电压区分是U1和U2，当滑动变阻器滑片P向右滑动进程中( )A. U1变小，U1/U2也变小B. U1变小，U1/U2不变C. U1变小，U1/U2变小D. U1不变，U1/U2也不变49. 用伏安法测电阻时，假定滑动变阻器滑片的移动的进程中，电压表的读数从1.2伏变为1.6伏，而电流表的示数相应添加了0.2安，那么待测电阻R的阻值为( )A. 6欧B. 8欧C. 2欧D. 无法计算10. 如图5所示，电源电压恒定不变，电阻，，，那么关于电压表、的说法中正确的选项是( )A. 电压表示数是0.5V，示数是0.6VB. 电压表示数是1V，示数是0.9VC. 电压表示数是0.6V，示数是0.5VD. 电压表示数是0.9V，示数是1V11. 如图6所示电路图，电源电压6V坚持恒定不变，滑动变阻器R1的最大阻值是，闭合开关S后，移动滑动变阻器的滑片P，电压表示数的变化范围应是( )A. 0～6VB. 0～2VC. 2～4VD. 2～6V5 612、如下图，闭合开关S，小灯泡不亮，安培表无示数，用电压表测量，发现，，，，其缺点能够是( )(电源电压为6V)A. 小灯泡灯丝断了B. 小灯泡与螺丝套未拧紧C. 开关处有断路D. 电流表有断路三. 实验题：用伏安法测电阻(1)在左边方框内画出电路图(2)伏安法测电阻的原理是_____________。

初二物理欧姆定律试题答案及解析1.在图所示的电路中，电源电压不变。

闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_________；电压表V1与电流表A示数的比值将___________。

（均选填“变小”、“不变”或“变大”）【答案】变小；不变【解析】由电路图可知，两电阻R1R2串联，电压表V1测定值电阻R1的电压，当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的阻值变大，由可知电源电压不变，电阻变大，电流变小，电流表示数变小。

电压表V1与电流表A示数的比值，就是定值电阻R1的阻值，所以比值不变。

【考点】动态电路分析、欧姆定律点评：本题考查了动态电路分析、欧姆定律，首先分析电路的连接方式，再根据欧姆定律逐一分析各用电器的电流、电压的变化。

2.如图所示，电源两端的电压不变，当滑动变阻器的滑片P向左移动时，电压表V和电流表A 的示数变化情况是A．V示数不变，A示数变大B．V示数变大，A示数变小C．V示数变小，A示数变大D．V示数变大，A示数变大【答案】D【解析】当滑片左移时，滑动变阻器接入电阻减小，则由欧姆定律可得，电路中电流变大；R两端的电压增大，则电压表示数变大。

3.电阻R1=5Ω，R2=10Ω，如果并联在电路中，则通过电阻R1、R2的电流之比是，R1、R2两端的电压之比是 .【答案】 1:1，1:2【解析】因两电阻串联，故通过两电阻的电流相等，即电流之比为1：1；欧姆定律U=IR得：U1=IR1，U2=IR2，即电压之比：U1/U2=R1/R2="5Ω/10Ω" ="1/2"4.在如图所示的电路中，电源电压为6伏且不变，电阻R1的阻值为20欧。

闭合S，电流表的示数为0.1安。

求：（1）电压表的示数.（2）电阻R2的阻值.【答案】（1） 2V（2）40Ω【解析】（1）R1两端的电压U1=IR1=0.1A×20Ω=2V；电压表是测量电阻R1两端的电压，所以其示数是2V，（2）电阻R2两端的电压U2=U-U1=6V-2V=4V；电阻R2的阻值R2=U2/I ="4V/0.1A"=40Ω.5.一个电阻两端加上30V电压时，通过它的电流是6A，现给它两端加上15V电压时，它的电阻是A．0.2ΩB．2.5ΩC．5ΩD．7.5Ω【答案】 C【解析】（1）电阻阻值R="U/I" ="30V/6A" =5Ω；（2）电阻两端电压变为15V后，电阻的材料、长度、横截面积不变，电阻阻值不变，仍为5Ω．6.将R1、R2（R1＞R2）按照下图中四种不同接法分别接在下图中MN两端（电源电压恒定不变），则当开关闭合后，电流表示数最大的接法（）【答案】C【解析】电源电压不变，电流表示数最大，就是电阻最小。

《欧姆定律》单元测试及答案一、选择题（每小题3分，共30分）1.根据欧姆定律I=U/R，下列说法正确的是（）A.通过导体的电流越大，这段导体的电阻就越小B.导体两端的电压越高，这段导体的电阻就越大C.导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比D.导体的电阻与电压成正比，与电流成反比2. 两个导体并联后的总电阻（）A.比每个导体的电阻都大B.比每个导体的电阻都小C.等于两个导体的电阻之和D.等于两个导体电阻的倒数之和3. 图7-1所示的电路中（电源电压不变），闭合开关S后，当滑动变阻器的滑片自左向右移动时，下列判断中正确的是（）A.电流表的示数不变，电压表的示数不变B.电流表的示数变大，电压表的示数变小C.电流表的示数变大，电压表的示数变大D.电流表的示数变小，电压表的示数不变4. 在“探究电流与电压的关系”的实验中，分别用R1、R2两个电阻进行了探究，并根据各自的实验数据绘制出如图7-2所示的I-U关系图像，从图中可以看出R1、R2的大小关系为（）A. R1＞R2B. R1＜R2C. R1=R3： D.不能确定5. 为了了解温度的变化情况，小王同学设计了图7-3所示的电路。

图中电源电压保持不变，R是定值电阻，Rt是热敏电阻，其阻值随温度的降低而增大，在该电路中，可以通过电流表或电压表示数的变化来判断温度的变化情况。

小王在连接好电路且闭合开关后做了以下的实验，往Rt上擦一些酒精，然后观察电表示数的变化情况。

他观察到的现象应该是（）A. A表和V表示数均变小B. A表示数变大，V表示数变小C. A表示数变小，V表示数变大D. A表和V表示数均变大6. 如图 7 -4所示，电源电压保持不变，电路中的电阻为R ，电流表的示数为I ，为使电流表的示数变为 3I ，则下列做法中正确的是（）A.串联一个阻值为12R的电阻B.并联一个阻值为2R的电阻C.将一个阻值为2R的电阻串联在电路中.D.将一个阻值为12R的电阻与电阻R并联7. 在图7 -5所示电路中，电源电压为5V , R 为滑动变阻器， L 为标有“ 5V ”字样的小灯泡（即灯泡正常发光时两端的电压为5V ）。

八年级物理下册单元质量检测题——第七章欧姆定律（人教版）一、填空题:(共15分，每空1分)1.有关资料表明：人体出汗或潮湿时的电阻为200—800Ω；人体中电流超过30mA时将会造成生命危险。

若某人身体潮湿时的电阻为500Ω，则当他接触电压为220V的照明电路时，通过他的电流为_______mA。

请根据计算结果为图1配上解说词：__________ _ _ _ __。

2.在如图2所示的电路中，电阻R1＝2Ω，某同学在实验中记录了三只电表的读数，但不慎漏写了单位，只记下一组数据：1.5；2.5；3，请帮助他分析一下，确定所用电源的电压是V，R2的电阻是Ω。

3.如图3所示电路，开关S闭合，L1与L2串联，若将电流表A与灯L1互换一下位置，则电流表A的示数将，电压表V的示数将。

若将电压表V与灯L2互换一下位置，则电流表A的示数将，电压表V的示数将。

（均选填“变大”、“不变”或“变小”）4.三个阻值都是10Ω的电阻以不同方式接到电源电压为3V的电路中，整个电路能产生的最小电流是A，最大电流是Ａ。

5.地球人造卫星上的电子设备是由太阳能电池板供电。

每块电池的电压为0.6V，若用这块电池给某设备供电，通过的电流为300mA，则该设备的电阻是Ω。

6.发电机输出电压为230V，用每米电阻为0.0025Ω的导线给200m远处的工地送电，正常用电时线路中的电流为5A，则工地上得到的电压是 V。

若工地上的用电器发生短路，这时输电线上的电流为 A。

(用两根导线送电)7.有两个定值电阻，甲标有“10Ω 1Ａ”，乙标有“15Ω0.6Ａ”，为使电阻不被烧坏，若把它们串联起来，串联电路两端允许加的最大电压为V。

；若把它们并联起来，干路中的最大电流为A。

二、选择题:(27分，每小题只有一个正确答案，每小题3分)8.关于公式I＝U/R的讨论，下列说法正确的是（）A、电流大小跟电压成正比B、电流大小跟电阻成反比C、在电压一定时，电流大小跟电阻成反比D、在电压一定时，导体电阻跟电流成反比9.下面说法正确的是：（）A．电路断开后，电路中的电流为零，因此电源电压也为零B．电路两端只要有电压，电路中就一定有电流C．电压表有一定的量程，使用时选择的量程越大越好D．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等。

欧姆定律章节测试题一、选择题1、关于欧姆定律，下列叙述正确的是（ ） A 、导线的电阻跟电压成正比，跟电流成反比；B 、导体两端的电压跟导体中的电流成正比，跟导体的电阻成反比；C 、导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比；D 、甲、乙两导体，甲导体两端的电压比乙导体两端的电压大，所以通过甲导体的电流一定比乙导体的电流大2、一只1KΩ的电阻和另一只1Ω的电阻并联后的总电阻（ ）Ａ、大于1KΩ Ｂ、等于1001Ω C 、小于1Ω D 、大于1Ω，小于1KΩ3、有两个导体，电阻值均为20Ω，把它们串联或并联起来，其总电阻的大小分别是（ ） A 、40Ω，10Ω B 、40Ω，80Ω C 、80Ω，40Ω D 、10Ω，40Ω4、如图1所示的电路中，电压U 都相等，并且电阻R 1＞R 2，电流表示数最小的是（ ）5、如图2所示，电源电压不变，S 由断开到闭合后，下面判断错误的是：（ ）A 、总电阻减小B 、干路的电流增大C 、通过R 2的电流增大D 、通过R 1的电流不变6、在图3所示的电路中，开关S 闭合后，电压表V 1、V 2的读数分别为6V 、4V 。

则电阻R 1与R 2的阻值之比是（ ） A ．3∶2 B ．2∶3 C ．2∶1 D ．1∶27、如图4所示，V 1和V 2是完全相同的两个电压表，都有最大测量值是3V 和15V 两个量程，闭合开关后，发现两个电压表指针的偏转角度相同，则（ ）A ．R 1∶R 2＝1∶4B ．R 1∶R 2＝4：lC ．R 1∶R 2＝1∶5D ．R 1∶R 2＝5∶l8、如图5所示的电路中，电源电压不变，当开关S 闭合后，变阻器的滑片P 向左移动时，下列叙述正确的是 （ ）A 、电流表的示数变大，电压表的示数变大，灯变亮B 、电流表的示数变小，电压表的示数变大，灯变暗C 、电流表的示数不变，电压表的示数变大，灯的亮度不变D 、电流表的示数不变，电压表的示数变小，灯的亮度不变图3 图59、在如图6所示的电路中，电源电压保持不变，当开关S 闭合，滑动变阻器的滑片P 向右移动时，电流表和电压表的示数的变化情况分别为 ( )A ．电流表的示数变小，电压表的示数变大B ．电流表的示数变大，电压表的示数变小C ．电流表的示数变小，电压表的示数不变D ．电流表的示数变小，电压表的示数变小 10、如图7所示，开关闭合后电灯能正常发光，电表都正常工作，如果将电流表与电压表的位置交换，则将导致（ ）A 、电流表烧坏B 、电压表烧坏C 、电灯烧坏D 、电灯不会烧坏，但不亮 11、如图8所示的电路中，电源电压保持不变。

初中物理-八年级下册-第七章欧姆定律-章节测试-单元测试一、单选题（选择一个正确的选项）1 、在电视节目中我们经常会看到“特斯拉线圈”的表演，表演者通过变压器与电磁振荡制造出人工闪电．在表演时，表演者与“特斯拉线圈”之间会放出美妙的电火花，对此，你认为对人体不会造成危害的原因是（）A、“特斯拉线圈”产生的电火花电压很低，电流很小B、表演者穿的防护服是绝缘的，电流并没有流经防护服C、人体的电阻很小，“特斯拉线圈”产生的电流经人体导入地面D、表演者穿的防护服里有很多金属丝，电流都从防护服流过2 、如图示，AB、BC的材料相同，长度相同，但S AB＜S BC，现将它接入某电路中，通过AB、BC的电流分别为I AB、I BC，两端分得的电压分别为U AB、U BC，则下列关系正确的是（）A、I AB=I BC，U AB＞U BCB、I AB=I BC，U AB＜U BCC、I AB＜I BC，U AB=U BCD、I AB＞I BC，U AB＞U BC3 、实验室里可以用欧姆表来直接测量电阻。

如图虚线框内是欧姆表的简化结构图，它由灵敏电流表、电源、变阻器等组成。

在a、b间接人一个电阻R，电路中就有一个对电流I，即电阻R与电流表的读数I有一一对应关系。

所以，由电流表的指针位置可以知道电阻R 大小。

为了方便，事先在电流表的刻度盘上标出了电阻的欧姆值。

欧姆表在测量电阻前都需要调零，即把a、b两接线柱短接，调节变阻器的滑片位置，使电流表满偏(指在最大刻度处)。

若某欧姆表的刻度值是按电源电压为1.5伏来刻度的，满偏电流为10毫安。

在使用一段时间后，发现电源电压降为1.2伏，用这个欧姆表测得某电阻为350欧，则这个电阻的实际值为(不考虑电源本身的电阻) ( )A、280欧B、350欧C、250欧D、400欧4 、在某家庭电路中的保险丝，按要求刚换上，但闭合开关又立即熔断，应采取最佳方法是（）A、再更换一条同样的保险丝B、用一根更粗的保险丝换上C、用一根铜丝代替保险丝换上D、查找熔断原因，并处理后，再换上适当的保险丝5 、如图所示，闭合开关，将滑动变阻器的滑片P向右移动时，弹簧测力计的示数变小．则下列分析正确的是（）A、电磁铁的上端为S极B、电源左端为“+”极C、抽去铁芯，弹簧测力计示数增大D、断开开关，弹簧测力计示数为零6 、对欧姆定律公式I＝U /R的理解，下面的哪一句话是错误的？ ( )A、对某一段导体来说，导体中的电流跟它两端的电压成正比B、在相同电压的条件下，不同导体中的电流跟电阻成反比C、导体中的电流既与导体两端的电压有关，也与导体的电阻有关D、因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关，与导体的电阻无关7 、法国科学家阿尔贝•费尔和德国彼得•格林贝格尔由于发现了巨磁电阻（GMR）效应，荣获了2007年诺贝尔物理学奖．如图是研究巨磁电阻特性的原理示意图．实验发现，闭合S1、S2后，当滑片P向左滑动的过程中，指示灯明显变亮，则下列说法正确的是（）A、电磁铁的右端为S极B、电磁铁的磁性减弱C、巨磁电阻的阻值随磁场的增强而增大D、以上说法都不正确8 、在图所示的电路中，电源电压不变，闭合电键K，电压表V1与电压表V2的示数之比为2：3，电流表A的示数为1A；若将电压表V1换成电流表A1．则电流表A1的示数为2A．则电阻R1和电阻R3的阻值之比为（）A、3：2B、2：3C、1：2D、1：39 、电源电压不变，当滑动变阻器的滑片P向右移动时，三只电表的读数变化情况是（）A、A表不变，V1表不变，V2表增大B、A表减小，V1表减小，V2表增大C、A、V1、V2表同时增大D、A、V1、V2表同时减少10 、甲、乙为两段材料、长度均相同，但横截面积不同的电阻丝．将它们如图所示串联在电路中，则通电一段时间后（）A、甲导体温度升高得多B、乙导体放出的热量多C、甲导体通过的电流大D、乙导体消耗的电能多二、填空题（在空白处填写正确的答案）11 、一只灯泡的灯丝断了，灯丝接好后仍能使用，但灯泡的亮度要比原来________，这是因为灯丝的电阻比原来_______，通过灯丝的电流比原来_________．12 、如图所示，电源电压U保持不变，R1=10欧，R2=20欧．当S断开时，电流表示数是0.6安；当S闭合时，电压表示数为________伏，电流表示数为_______安．电键S闭合前后R1消耗的功率之比为_________．13 、如图1所示为用伏安法测电阻的电路图，电路中电流约为0.4A．(1)、如图2，用笔画线做导线，将题中实物图按电路图连线，开关在闭合前，图中的滑动变阻器的滑片应位于变阻器的________端（填A或B）．(2)、电压表应选________的量程，电流表应选________量程．(3)、小名同学闭合开关，调节变阻器的滑片到某位置时，电压表和电流表的指示如图3所示，则电压表的读数是_______V，电流表的读数是______A，被测电阻R x的阻值是____Ω．(4)、全班为小名同学首先获得测量结果而高兴．小名准备整理实验器材结束实验．你认为他的实验真的结束了吗？为了得到更可靠的结果，你认为接下去他的具体操作应是_______．(5)、若将待测电阻换成小灯泡，实验中测量电流、电压值后，通过计算得出三次小灯泡的电阻不相等，你认为可能的原因是__________．14 、小王家电能表上标有“220V10A”字样，他家原有电器的总功率是1500W．最近新买了一个额定功率为1100W的电热水器，电热水器的额定电流是_______A；电热水器正常工作时的电阻是________Ω；正常工作时1分钟将会产生_________ J热量．15 、如图所示的电路中，电源电压恒定不变，闭合电键S，当滑动变阻器滑片P自右向左移动时，电压表V的示数将_______（选填“变大”、“不变”或“变小”）；若滑动变阻器滑片P从最右端移到中点时，电流表A的示数的变化量为△I，滑片P从中点移到滑动变阻器的最左端时，电流表A的示数的变化量为△I′，则△I′______△I（选填“大于”、“等于”或“小于”）三、解答题（在题目下方写出解答过程）16 、如图所示电路测量未知电阻的实验中，R x是待测电阻，R是滑动变阻器，R0是电阻箱（电阻箱的最大电阻大于R x）．(1)、请根据实验电路图把实验报告中的主要实验步骤中的空白填齐．①按电路图连好电路，并将电阻箱R0的阻值调至最大．②闭合开关S1前，滑片P置于a 端．③闭合开关S1．④闭合开关______，调节滑片P，使电流表指针指在适当的位置，记下此时电流表的示数I．⑤先断开开关_______，再闭合开关______，保持______的电阻不变，调节_______，使电流表的示数仍为I．⑥实验结果，待测电阻R x的大小为_______．(2)、在此实验中，若将电流表改用电压表，其他器材不变，画出用等效替代法测量Rx的实验电路图．（要求所设计的电路在连接好后，只能通过开关改变电路连接情况）17 、如图甲所示为某品牌电热开水壶及其铭牌，原理图如图乙所示，其中L为加热指示灯，额定电压2V，额定电流10mA，R1为保护电阻，R2为电热丝，当水烧开时温控开关自动断开停止加热．求：(1)、为保证指示灯正常工作，R1的阻值多大？(2)、此电热开水壶正常工作500s，消耗的电能是多少？（R1和L消耗的电能不计）(3)、如果这段时间内，电热开水壶恰能将1kg、20°C的水烧开，则电热开水壶的效率是多少？[c水=4.2×103J/（kg•℃），此时气压为1标准大气压]．18 、在图所示的电路中，电源电压为6伏且不变，电阻R2为15欧．①求：电流表A2的示数I2．②闭合电键S时，电流表A1的示数变化了0.6安，求：此时电流表A1的示数I和电阻R1．19 、如图所示，小卉同学在做“用电流表、电压表测电阻”实验时，她选用两节新干电池做电源，待测电阻阻值大约为10Ω．(1)、请你用笔画线代替导线，将图甲电路补充完整（导线不能交叉）．(2)、实验开始时，滑动变阻器的滑片应移至_________（选填“A”或“B”）端．(3)、小卉同学闭合开关时，发现电流表有示数而电压表无示数，且移动变阻器滑片P时，电流表示数会发生变化，则故障可能是________．A．电流表断路． B．变阻器接线柱接错．C．待测电阻短路． D．待测电阻断路(4)、排除故障后，移动变阻器滑片P，当电压表示数为2.4V时，电流表示数如图乙所示，则待测电阻的阻值为______Ω．20 、一条电阻丝的电阻是85Ω，接在220V的电压上，通过它的电流是多少？如果把这条电阻丝接在380V的电压上，电阻变为多少？参考答案一、单选题答案1. D2. A3. A4. D5. C6. D7. A8. C9. A10. A二、填空题答案11. 亮小大12. 6 0.9 1：113. (1)B (2)0～3V 0～0.6A (3)1.8 0.24 7.5 (4)移动滑动变阻器的滑片改变定值电阻两端的电压完成多次测量，求得电阻的平均值(5)灯丝的电阻受温度影响14. 5 44 6.6×10415. 变小大于三、解答题答案16. 解：（1）连接好电路图，闭合开关S1，再闭合开关S3时，调节滑片P，记下电流表的读数；断开开关S3，闭合开关S2时，保持滑动变阻器的阻值不变，调节变阻箱的阻值，使电流表的示数不变，此时变阻器的阻值就是待测电阻的阻值．（2）把电压表与待测电阻、变阻箱并联，闭合开关S3时，调节滑动变阻器，读出电压表的示数；断开开关S3闭合开关S2时，调节变阻器的阻值使两次电压表的示数相同，此时变阻箱的阻值即为待测电阻的大小，实验电路如图所示：故答案为：（1）④S3；⑤S3，S2，R，R0；⑥R0接入阻值的大小．17. 解：（1）U1=U-U L=220V-2V=218V，由I=UI得，R1=11UI=32181010VA-⨯=21800Ω；（2）由P=Wt得，W=Pt=800W×500s=4×105J；（3）水吸收的热量：Q吸=cm△t=4.2×103J/（kg•℃）×1kg×（100℃-20℃）=3.36×105Jη=QW吸×100%=553.3610410JJ⨯⨯×100%=84%．答：（1）为保证指示灯正常工作，R1的阻值为21800Ω；（2）此电热开水壶正常工作500s，消耗的电能是4×105J；（3）如果这段时间内，电热开水壶恰能将1kg、20℃的水烧开，则电热开水壶的效率是84%．18. 解：①电流表A2的示数为：I2=22UR=615VΩ=0.4A；②因电源的电压不变，所以通过R2的电流不变，故I1=0.6A，干路电流为I=I1+I2=0.6A+0.4A=1A，即电流表A1的示数为1A；电阻R1的阻值为R1=116 0.6U VR A==10Ω．答：①电流表A2的示数为0.4A；②闭合电键S时电流表A1的示数为1A，电阻R1的阻值为10Ω．19.解：（1）电路的最大电流I=UR1.5210V⨯Ω==0.3A，电流表选择0.6A量程；滑动变阻器、电流表串连接入电路，电路图如图所示；故答案为：电路图如图所示．（2）由电路图知，滑片在A端时，滑动变阻器接入电路的阻值最大，因此闭合开关前，滑动变阻器滑片应移到A端；故答案为：A．（3）合开关时，发现电流表有示数而电压表无示数，且移动变阻器滑片P时，电流表示数会发生变化，则故障可能是：待测电阻短路，故C正确；故答案为：C．（4）由电路图知，电流表的量程是0.6A，由电流表图示知，电流表的最小分度值是0.02A，电流表示数是0.2A；待测电阻的阻值R=UI=2.40.2VA=12Ω；故答案为：12．20. 解：当接在220V的电压上时，通过它的电流为：I=UR=22085V≈2.59A．电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压无关，不管接在220V电压下还是接在380V电压下，电阻都是85Ω．答：接在220V的电压上，通过它的电流约为2.27A．如果把这条电阻丝接在380V的电压上，电阻仍为85Ω．点击查看更多试题详细解析：/index/list/10/12266#list（注：素材和资料部分来自网络，供参考。
