电热综合计算能力提升题（二）1.小杭家买了一个家用电吹风，其简化电路如图所示，主要技术参数如表。
电吹风在额定电压下工作，请解答如下问题：热风温度50−75℃热风时：660W额定功率冷风时：110W额定电压220V质量0.5kg(1)电吹风正常工作吹冷风时，开关应置于______，通过电动机的电流是多大？(2)电热丝正常工作时的电阻是多大？(3)电吹风内电动机的电阻是2Ω，电吹风正常工作吹冷风5min产生的热量是多少？2.如图甲所示，这是小杭新买的一款多挡暖手鼠标垫，图乙是其简化电路图。
R1、R2均为电热丝，暖手鼠标垫有高温和低温两个挡，高温挡功率为60W，低温挡功率为45W。
(1)暖手鼠标垫是利用电流的______来工作的。
暖手鼠标垫在低温挡正常工作8ℎ消耗的电能为多少？(2)当开关S闭合，开关S1接______时，暖手鼠标垫处于高温挡。
暖手鼠标垫在高温挡正常工作时，电路中的电流是多少？(3)电热丝R1、R2的阻值分别为多少？3.如图是某家用电炖锅的简化电路图，电源电压为220V，R1和R2均为加热电阻。
当开关S接1时为加热状态，功率为880W；开关S接2时为保温状态，功率为220W。
试求：(1)电炖锅保温状态下电路中的电流是多少？(2)电阻R1的阻值是多少？(3)电炖锅保温状态下工作10min，电阻R2产生热量是多少？4.如图甲所示，某品牌的“无油空气炸锅”，其原理是利用循环的热空气流加热食物，工作电路如图乙所示，R1、R2均为加热空气的电热丝，其中R1的阻值为40Ω，使空气循环流动的是标有“220V66W”的电风扇。
在某次烤鸡翅膀的过程中，定时开关始终闭合，温控开关闭合5min然后断开1min，如此不断循环(不考虑温度对电阻的影响)，求：(1)在温控开关闭合后，把R2阻值调为零，通过干路的电流为多大？(2)把R2阻值调为零，当定时开关显示已经工作6min时，R1一共产生多少热量？(3)温控开关闭合时，调节滑动变阻器使得R2两端电压为60V，此时电路的总功率为多少？5.图甲是一只有加热、保温两挡的电热养生壶，图乙是其简化电路图，铭牌如下表所示，其加热功率已模糊不清，R1的阻值为44Ω。
备考2023年中考科学一轮复习-电功与热量的综合计算-填空题专训及答案(二)电功与热量的综合计算填空题专训1、(2016泰州.中考模拟) 如图所示是现在家庭常用的电子式电能表的表盘，其所＝4．2×103 在的电路中只有一电磁炉在工作，该电磁炉将质量为1kg的水【c水J／（kg·℃）】从20℃加热到30℃，水吸收的热量是________J，加热时间为35s，若不计热损失，则该电磁炉的实际功率是________W，这段时间内电能表指示灯闪烁了________次（取整数）．2、(2017扬州.中考模拟) 如图甲是一种新型插座，它能即时显示接在该插座上的用电器的工作电压和所耗电费等．小明将装有质量为2kg、初温为10℃水的电水壶插在该插座上．这时插座屏幕上的显示如图乙所示；当水烧开至100℃时，插座屏幕上的显示如图丙所示．则这段时间内水吸收的热量为________J，电水壶的实际功率为________W，电水壶在烧水过程中的效率为________%．（电费单价：0.5元/kW•h；c=4200J/（kg•℃））水3、(2017道里.中考模拟) 1标准大气压下将2kg温度为25℃的水烧开，水需要吸收的热量是________ J，若不计热损失，电热水壶的额定电功率是1000W，电热水壶正常工作时烧开这壶水需要的时间是________ s．4、(2017临沂.中考模拟) 郑小楚同学将一个“220V1000W”的电热水器接入示数为“0850.5”的电能表所在的电路中，且电路中只有这一个用电器，正常工作5h后，电能表示数将变为“________”，假设电热水器烧水的热效率是84%，正常加热10min后，它可以把质量为________ kg、温度为25℃的水加热到100℃；当郑小楚使用该热水器加热水时，他发现水沸腾的温度为99℃，原因是当地的=4.2×103J/大气压________（选填“高于”或“低于”）标准大气压．[c水（kg•℃）]．5、(2017保康.中考模拟) 一个标有“220V 500W”的电热器，在额定电压下使用，通过它的电流为________，通电10min，产生的热量是________．6、(2017桥西.中考模拟) 下表是某电炒锅的铭牌，根据表中的信息回答下列问题：用电高峰时，家庭电路中的电压会下降10%，这时电炒锅的实际功率是________ W，电炒锅工作45min消耗的电能是________ kW•h（保留两位小数）．若家庭电路中只有电炒锅在烧水且正常工作，电炒锅产生的热量有70%被水吸收后水的温度升高了30℃，且如图中电能表的转盘正好转了300转，该电=4.2×103J/（kg•℃））．炒锅中水的质量为________ kg（水的比热容c水BC﹣65B电炒锅额定电压 220V额定功率1100W工作频率 50Hz7、(2016厦门.中考真卷) 如图是某电热暖手宝的主要参数．选用水作为吸热或放=4.2×103J/（kg•℃），热物质，是因为水的________较大．已知水的初温15℃（水接通电源正常工作6min时暖手宝处于________状态（选填“通电加热”或“自动断电”）8、(2016遂宁.中考真卷) 如图是小宇家的电子式电能表．有一天他洗澡，关闭了家里其它用电器，只让家里标有“2000W”的电热淋浴器正常工作，发现电能表指示灯闪烁了600imp时．淋浴器内满箱水温从23℃升高到43℃，则消耗的电能是________kW•h，通电时间是________min；如果水吸收的这些热由完全然烧0.021m3的天然气提供（q天然气=4.0×107J/m3 C水=4.2×103J/（kg•℃）不计热量的损失）；水箱内水的质量是________kg；水箱内水内能的改变是通过________实现的；在用电吹风吹干头发时，发现吹热风比吹冷风更容易让头发变干，这是由于________．9、(2016福州.中考真卷) 某电加热噐额定功率是2×103W，正常工作210s，消耗的电能是________J；若不计热损失，这些能量可使质量是________kg的水温度升高50℃．[c水=4.2×103J/（kg•℃）]。

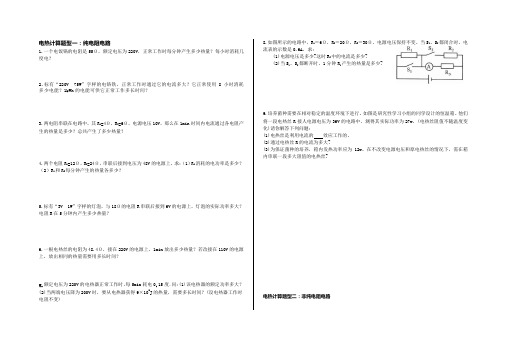

电热计算题型一：纯电阻电路1.一个电饭锅的电阻是55Ω，额定电压为220V ，正常工作时每分钟产生多少热量？每小时消耗几度电？2.标有“220V 75W ”字样的电铬铁，正常工作时通过它的电流多大？它正常使用8小时消耗多少电能？1kWh 的电能可供它正常工作多长时间？3.两电阻串联在电路中，其R 1=4Ω，R 2=6Ω，电源电压10V ，那么在1min 时间内电流通过各电阻产生的热量是多少？总共产生了多少热量？4.两个电阻R 1=12Ω，R 2=24Ω，串联后接到电压为48V 的电源上，求：（1）R 1消耗的电功率是多少？（2）R 1和R 2每分钟产生的热量各多少？5.标有“3V 1W ”字样的灯泡，与18Ω的电阻R 串联后接到6V 的电源上，灯泡的实际功率多大？电阻R 在5分钟内产生多少热量？6.一根电热丝的电阻为48.4Ω，接在220V 的电源上，1min 放出多少热量？若改接在110V 的电源上，放出相同的热量需要用多长时间？7.额定电压为220V 的电热器正常工作时，每5min 耗电0.15度．问：(1)该电热器的额定功率多大？(2)当两端电压降为200V 时，要从电热器获得9×105J 的热量，需要多长时间？(设电热器工作时电阻不变)8.如图所示的电路中，R 1＝6Ω，R 2＝20Ω，R 3＝30Ω，电源电压保持不变。
当S 1、S 2都闭合时，电流表的示数是0.6A ，求：(1)电源电压是多少?这时R 2中的电流是多少?(2)当S 1、S 2都断开时，1分钟R 1产生的热量是多少?9.培养菌种需要在相对稳定的温度环境下进行。
如图是研究性学习小组的同学设计的恒温箱。
他们将一段电热丝R 接人电源电压为36V 的电路中，测得其实际功率为27w 。
(电热丝阻值不随温度变化)请你解答下列问题：(1)电热丝是利用电流的 效应工作的。
(2)通过电热丝R 的电流为多大?(3)为保证菌种的培养，箱内发热功率应为12w 。
备考2023年中考科学二轮复习-热量的计算(二)热量的计算专训单选题：1、(2020佛山.中考模拟) 用两个相同的电热器给质量相同的物质甲和水加热，它们的温度随加热时间的变化关系如图所示，据此判断物质甲的比热容为【C＝水4.2×103J/（kg•℃）】（）A . 2.1×103J/（kg•℃）B . 4.2×103J/（kg•℃）C . 1.2×103J/（kg•℃）D . 不能确定2、(2017玄武.中考模拟) 如图甲、乙所示，相同容器中装了质量都为2kg的纯净水，用不同电加热器加热，忽略散热损失，得到如图丙所示的水温与加热时间的图象，已知水的比热容为4.2×103J/（kg•℃）．下列说法正确的是（）A . 加热相同时间，两杯水吸收的热量相同B . 加热器 1 和加热器 2 的功率之比是 3：2C . 吸收相同的热量，甲杯中水的末温比乙杯的高D . 加热 1min 时，甲容器中的水吸收热量为8.4×103J3、(2017福田.中考模拟) 下列有关热机的说法正确的是（）A . 内燃机的冷却液需要用比热容较大的物质B . 内燃机的做功冲程是机械能转化为内能的过程C . 汽油机消耗的汽油可循环使用,是取之不尽的能源D . 热机的使用缓解了城市的热岛效应4、(2017罗湖.中考模拟) 有两个温度和质量都相同的金属球，先把甲球放入盛有热水的杯中，热平衡后水温降低了t℃；把甲球取出，再将乙球放入杯中，热平衡后水温又降低了t℃，则甲球比热容c甲和乙球比热容c乙，大小的关系是（）A . c甲<c乙B . c甲=c乙C . c甲>c乙D . 以上三种情况都有可能5、(2020盐城.中考真卷) 为了探究热传递过程中高温物体、低温物体温度变化的特点，小明做了如下实验，将盛有30℃冷水的小烧杯放入盛有70℃热水的大烧杯中，分别用温度传感器测量两杯水的温度变化情况，绘制成如图所示的图像。
《电学综合计算题2》一、计算题1.如图所示，是一个照明系统模拟控制电路。
已知电源电压，定值电阻滑动变阻器上标有“”字样，为光敏电阻，其阻值随光照度的变化遵循某一规律，部分数据如下表所示相同条件下，光越强，光照度越大，光照度单位为勒克斯，符号为lx，白天光照度大于，当两端电压低至时，控制开关自动启动照明系统不考虑控制开关对虚线框内电路的影响。
利用该装置可以实现当光照度低至某一设定值时，照明系统内照明灯自动工作。
标有“”字样的照明灯，正常工作时的电流为多大？闭合开关S，将滑片P移至b端，求为多少？要使，则接入电路的电阻应调为多大？若环境的光照度降至时能保持5min不变，求这段时间内消耗的电能。
本系统可调的最小值是______lx。
2.随着精准扶贫政策的落实，小红家正在新建楼房。
他看到工人师傅用如图所示的装置，把220kg建筑材料匀速提升到3楼地板上用时20s。
楼层高3m，电动机的铭牌如下表，求：装置中电动机正常工作时的电流。
拉力F所做的功。
该装置的效率。
3.如图为某校物理小组设计的具有加热和保温功能的电热器内部简化电路。
为热敏电阻，阻值随温度升高而减小。
、、均为电热丝，且闭合开关、，电热器开始加热。
控制电路中，电磁铁的上端是______极。
加热时，动触点a与上方静触点b，c接通，工作电路的总功率是多少？电磁铁对衔铁的吸引力F与控制电路中电流I的关系如图所示。
当电磁铁对衔铁的吸引力为1N时，动触点a与下方静触点d接通，进入保温状态，此时热敏电阻的阻值是多少？保温状态下，的功率为64W，则工作电路30s消耗的电能是多少？4.如图甲是一款便携式电火锅，图乙是其简化电路图。
均为电热丝，电火锅有加热和保温两个挡，加热功率为440W，保温功率为110W。
加热挡工作时，电路中的电流是多少？电热丝的阻值是多少？若不计热量损失，该电火锅正常工作，把质量为初温为的水加热到，需要多少秒？水5.如图所示是某款电养生壶及其铭牌的部分参数，当养生壶正常工作时，求：养生壶正常工作的电阻。
第13章内能计算题训练（二）1．随着国民经济的发展，汽车已走进家庭。
一辆小轿车以某一速度在平直路面上匀速行驶100km，消耗汽油10L．若这些汽油完全燃烧放出的热量有30%＝4.6×107J/kg；ρ汽油＝0.7×103kg/m3，1L＝用来驱动汽车做有用功，（q汽油0.001m3），求：（1）这些汽油完全燃烧放出的热量是多少？（2）汽车所做的有用功是多少？（3）这辆轿车以该速度匀速行驶时受到的阻力为多少？2．某电热水器的铭牌如下表所示，现将冰箱装满水，电热水器正常工作时，把水从20℃加热到60℃．已知c＝4.2×103J/（kg•℃），不计热量损失，求：水（1）水吸收的热量；（2）加热所需要的时间；（3）利用氢气做燃料对环境没有污染，因为它燃烧后的产物是水，若上述用电发热，改由燃烧氢气，则需要消耗氢气的质量为多少？（氢气的热值是1.43×108J/kg）3．如图是质量为100g的某物质温度随加热时间的变化图象，前10min它吸收的热量是7.2×103J．求该物质的比热容。
4．一定气压下，某种晶体熔化成同温度液体时所吸收的热量与其质量之比叫该晶体的熔化热，用字母λ表示。
在标准大气压下，用一个热效率为40%的酒精炉为热源，将50g初温为0℃的冰全部熔化为0℃的水，共燃烧了14g酒精，酒精的热值为3×107J/kg。
求：（1）冰熔化过程中吸收的热量；（2）在标准大气压下，冰的熔化热λ。
冰5．用天然气灶给水加热，在1标准大气压下，把体积为10L，温度为15℃的水加热到沸腾，求：＝1.0×103kg/m3，c水＝4.2×103J/（kg•℃）]（1）水吸收了多少热量？[ρ水（2）若不计热量损失，需要燃烧多少m3的天然气？（q＝4.2×107J/m3）天燃气6．工匠用钢铁打制刀具时，有一个重要流程叫“淬火”，把刚打制成型的刀具放到炉火中充分煅烧，然后将其迅速放入水中骤冷。
2014-2015学年度汕头黄冈实验学校物理电热专题 训练1．（2004•淮安）如图a 所示的电路中，电源电压保持不变，闭合开关S 后，滑动变阻器的滑片P 由a 端移动到b 端时，测得电阻R 两端的电压U 与通过电阻R 的电流I 的变化关系如图b 所示．求：（1）电源的电压．（2）变阻器的最大阻值．（3）电压表V 1示数的变化范围．（4）通过计算分析变阻器的滑片P 由a 端移动到b 端的过程中，电阻R 消耗的电功率变化情况．2．在图所示电路中，L 是标有“6 V 3 W”字样的小电灯，它与定值电阻R 。
和滑动变阻器R 组成串联电路，电源电压保持8 V 不变。
无论变阻器滑片怎样移动，小电灯两端电压都不超过3 V ～6 V 的范围。
忽略温度变化对灯丝电阻的影响，求：①小电灯L 的阻值R L ；②定值电阻R 。
的阻值；③当滑动变阻器阻值为最大时，定值电阻R 。
消耗的电功率。
3．如图，电源电压为3V 保持不变，灯泡L 标有"3V 1. 2W"的字样，R 为阻值未知的定值电阻.(1)求灯泡正常发光时的电阻；(2)开关S 闭合、S 1断开，电流表示数为0.3A ，求1min 内电路消耗的电能；(3)开关S 、S 1均闭合，滑动变阻器的滑片P 滑至最右端，电流表的示数为1A ，求R 的阻值. 4．（8分）某简易电吹风简化电路如图所示，其主要技术参数如下表，在家庭电路使用中：（1）当电吹风吹冷风时，通过电动机的电流多大？若电动机电阻R 1为1Ω，则40s 内电流通过电动机产生的热量是多少焦？（2）当电吹风吹热风时，电热丝R 2的电功率是多少瓦？电热丝R 2的电阻值是多少欧？5．如图是一款有煮洗功能的洗衣机的简化电路图及相关参数．此款洗衣机有两个档位，当开关置于位置1时为加热状态，当开关置于位置2时为保湿洗涤状态．其中电阻R 1的阻值为22Ω，求：（1）在洗衣机内按“加水量”加入20℃的冷水加热到90℃时水吸收的热量； （2）R 2的阻值；（3）洗衣机在保湿洗涤状态下工作时，电动机的功率为200W ，则此时通过电动机的电流为多少？ 6．如图所示，灯L 上标有“12V 3.6W ”，定值电阻R 1的阻值为10欧，滑动变阻器R 2上标有“50Ω 1A ”。
（1）闭合S 1、S 2，灯L 正常发光。
电流表、电压表的量程分别为0～3A ，0～15V ，求：①灯正常发光时的电阻；②滑动变阻器允许连入的阻值范围。
（2）断开S 1、S 2，用一个新的电源去替代原来的电源，电流表、电压表的量程分别为0～0.6A ，0～3V 。
移动滑动变阻器的滑片过程中，要求两个电表先后均能达到满刻度，且电路正常工作。
求允许替换电源的范围。
7．（9分）如图所示电路，电源电压恒为12V ，电阻R 1的阻值为5，滑动变阻器R 2上标有“10 3A ”的字样，小灯泡L 上标有“12V 6W ”的字样，电流表的量程为0――3A。
（1）当开关S 1、S 2、S 都闭合时，求小灯泡L 在5min 内产生的热量；（2）当开关S 1、S 2、S 都闭合时，电流表的示数为2A 时，求R 2消耗的电功率； （3）当开关S 1、S 2都断开，S 闭合时，为了确保测量准确，要求电流额定电压220V额定功率 热风时：990W冷风时：110W表示数不小于其量程的1/3，求滑动变阻器R 2接入电路的最大阻值。
8．（6分）如图是小林家里电热水器的工作原理图，两根加热管电阻相同．电热水器功率有高、中、低三档．当S 1断开，S2接b 时，其功率为低档，大小为1000W ．（1）请指出电热水器的高、中档功率分别是多少瓦．（不必写出推导过程）（2）小林选用某功率档加热水箱里的50L 水，水温升高40℃用了40min ，求此过程电热水器的功率．【水的比热容c=4.2×103J/（kg•℃）】9．如图所示，电源电压恒为4.5V ，电压表量程为“0～3V ”，滑动变阻器R 规格为“20Ω，1A ”，灯泡L 标有“3.0V ，1.5W ”字样（不考虑灯丝电阻变化）．在不损坏电路元件情况下，求：（1）灯泡的电阻和正常工作的电流； （2）滑动变阻器阻值变化的范围； （3）该电路的最大功率． 10．（9分）下面的图表是从某台电热饮水机说明书上收集到的信息。
经分析得知，当开关S 闭合时，饮水机处于加热状态，S 断开时，饮水机处于保温状态。
为了测量它加热时的实际功率，小明断开其它所有用电器，只将该饮水机接入家庭电路中，闭合开关S ，测得热水箱中的水从25℃升高到100℃，所用时间为7.5min ，同时观察到家中标有“1200r/kW•h”字样的电能表转盘转过120转（r ）。
不考虑温度对阻值的影响[c 水=4.2×103J/（kg•℃）]。
根据以上信息，求：（1）饮水机热水箱中的水从20℃升高到100℃时所吸收的热量； （2）饮水机在加热过程中的热效率； （3）饮水机加热时的实际电压。
11．在如图所示的电路中，电源电压不变，R 2为0～50Ω的变阻器，电流表与电压表为实验室常用的电流表与电压表。
合上开关后，V 表的示数为6V ， A 表的示数为2A ， A 1的示数为0.5A ，求:(1)电阻R 1的阻值；(2)通过变阻器R 2的电流；(3)如果A 表的量程为0～3A ， A 1表的量程为0～0. 6A ，为了不使电表损坏，变阻器连入电路的最小阻值R min 为多少?12．亮亮设计了一个用电压表的示数变化反映环境温度变化的电路．其电路原理图如图（a ）所示．其中，电源两端电压 U=4V （恒定不变）．是电压表．量程为 0～3V ，R 0是定值电阻，R 0=300Ω，R 1是热敏电阻，其电阻随环境温度变化的关系如图（b ）所示．闭合开关S 后．求：①当环境温度为40℃时，热敏电阻R 1的阻值是多少？ ②当环境温度为40℃时，电压表的示数是多少？③电压表两端电压不能超过其最大测量值，则此电路所允许的最高环境温度是多少？13．如图所示电路，电源电压保持不变，电阻R 1=10Ω，滑动变阻器R 2的最大阻值为20Ω，小灯泡的额定电压为12V ，闭合开关S ，灯泡电阻不随温度变化。
当开关S 1S 2都断开，滑动变阻器的滑片P 滑动到中点时，电流表的读数为0.4A ；当开关S 1S 2都闭合，滑动变阻器的滑片P 滑动到最右端时，电流表的示数为0.9A ，求：（1）电源电压为多少？（2）小灯泡的额定功率是多少？（3）闭合开关S ，调整开关S 1S 2和滑动变阻器，电阻R 1在一分钟消耗的最大电能为多少？ 14．如图所示是一种家用电烤箱内部结构电路简图，它有高、中、低三个档位，已知R 1=120Ω，R 2=240Ω，求：热水箱容量 1L 额定电压220V加热时额定功率 968W（1）闭合S 1、S 3，断开S 2时，电烤箱处于什么档位？电路中的电流是多大？ （2）闭合S 3，断开S 1、S 2时，通电一分钟电路中电流产生的热量是多大？ （3）当电烤箱处于低温档时，它消耗的电功率是多大？（结果保留一位小数）．16．如图所示的电路中，电源电压保持不变，小灯泡标有”9V 9W”的字样。
当闭合S 、S 1、S 2、，断开S 3时，灯泡能正常发光，此时电流表示数为I 。
（假设小灯泡的电阻始终保持不变）。
求：（1）闭合S 、S 2，断开S 1、S 3时，电流表的示数与I 相比变化了0.4A ，则此时小灯泡的实际功率为多大；（2）同时闭合四个开关，并将滑动变阻器的滑片P 移到中点时，电流表的示数与I 相比变化了0.6A ，则滑动变阻器的最大阻值为多少；（3）闭合S 、S 3，断开S 1、S 2，把滑动变阻器的滑片P 分别移a 端和b 端时，R 1消耗的功率之比是多少。
17．（10分）如图所示，电源的电压为12V ，且保持不变，R0为“100Ω 0.5A ”的滑动变阻器，R 2=10Ω．cd 和ef 为两对接线柱，另有一只定值电阻R1和一根导线接在两对接线柱上．当闭合S 、S 1．断开S 2，滑动变阻器的滑片P 置于最左端a 时，滑动变阻器消耗的功率为1W ；当闭合S 、S 2，断开S 1，滑片P 置于中点时，滑动变阻器消耗的功率为2W ．（1）通过计算确定电阻R 1及导线的位置并求出R1的阻值；（2）闭合S 、S 2，断开S 1，使R 2消耗的功率不小于0.9W ，且保持电路安全工作，求滑动变阻器接入电路的阻值范围．18．在学校创新比赛中，小亮同学设计了一个多档位的家用电热水器。
图甲是他设计的电热水器的工作电路图，图中R 1和R 2是两根电热丝。
他设计的换档开关如图乙所示，换档开关内有一块绝缘圆盘，在圆盘的边缘共有10个金属触点（在图乙中用“○”表示，“○”中标有1、2、3、4编号，编号相同的触点已用导线连接）；旋钮可以绕中心轴O 转动，两端各有一个金属滑片，转动旋钮可以将相邻的两个触点连通。
例如，图乙中，旋钮上的箭头指向图中位置D ，此时，箭头一端的金属滑片将1、2两触点连通，同时另一端的金属滑片也将3、4两触点连通。
当旋钮上的箭头指向A 、B 、C 、D 不同位置时，可以实现四档加热功率。
他设计的四档加热功率如下表所示：（计算结果若除不尽，均保留一位小数）（1）如果要实现旋钮沿某个方向转动时，加热功率依次递减或递增，请写出旋钮上的箭头分别指向A 、B 、C 、D 四个位置时，各对应加热功率的哪一个档位？并画出对应的等效电路图。
（2）电热丝R 1和R 2的阻值各是多少？（3）当旋钮在加热档位2和4时，对应的加热功率各是多大？ 19．（10分）在图甲所示的电路中，已知电源为电压可调的直流学生电源，灯泡L 1的额定电压为8V ，图乙是灯泡L 2的U —I 图像。
（1）、当开关S 接a 时，电压表的示数为1.2V ，电流表的示数为0.3A ，求定值电阻R 0的阻值（2分）； （2）、当开关S 接a 时，调节电源电压，使灯泡L 1正常发光，此时R 0消耗的功率为1W ，求灯泡L 1的额定功率（4分）； （3）、开关S 接b 时，通过调节电源电压使灯泡L 1正常发光，求电路消耗的总功率（4分）。
20．如图所示电路电源两端电压保持不变。
闭合开关S 1和S 2时，电流表的示数为I 1，电压表V 1的示数为U 1，电压表V 2的示数为U 2；闭合开关S 1，断开开关S 2时，电流表的示数为I 2，电压表V 1的示数为U 1，电压表V 2的示数为U 2，R 3两端电压为5V 。
已知： U 1∶U 2＝2∶3 ，U 2∶U 2＝2∶1。
求：（1）R 1∶R 2，（2）I 1∶I 2，（3）电源电压。
加热档位 1 2 3 4 加热功率/W110044021．（8分）小刚设计了一种小鸡孵化器的电路模型，如图所示，在一般情况下，只需灯光照明，温度较低时，则需要加热。
