（工程名称）钻孔灌注桩试桩施工方案（公司LOGO＋公司名称）编写人：_______________审核人：_______________审批人：_______________日期：年月日（工程名称）钻孔灌注桩试桩施工方案一、编制说明1、编制依据1.1施工图纸1.2《建筑桩基技术规范》JGJ94-20081.3《建筑地基基础工程施工质量验收规范》GB50202-20021.4《建筑工程施工质量验收统一标准》GB50300－20131.5《工程测量规范》GB50026-20071.6《钢筋焊接及验收规程》JGJ 18-20121.7《建筑基桩检测技术规范》JGJ106-20141.8《施工现场临时用电安全技术规范》JGJ46-20051.9《建筑地基基础设计规范》GB50007-20111.10 其他相关的规范、规程2、编制原则2.1贯彻优化施工组织设计，技术先进可行，经济合理的指导原则，认真阅读，研究设计图纸文件。
2.2贯彻均衡生产、合理分配资源的原则，安排总体施工进度，设置、配备组织机构人员，充分利用当地资源，保护自然环境和文物，做好文明施工建设。
2.3突出重点、突破难点，结合本标段工程实际情况。
2.4坚持技术先进、科学合理、经济适用与实事求是相结合的原则，合理安排施工，最大限度地减少施工对当地交通及生活带来的影响。
2.5施工工期要符合合同工期要求和我标段总体施工进度计划安排的原则。
2.6 为做好试桩工作，特编制此施工方案。
3、参建单位建设单位：勘察单位：设计单位：监理单位：施工单位：二、工程概况1、项目总体概况科举博物馆及其周边配套项目二期位于南京市秦淮区，秦淮河北岸，建康路以南，平江府路以西，金陵西街东侧，科举博物馆一期以北范围，规划用地面积约2.23 公顷。
本项目做为夫子庙地区文化品质提升项目，总建筑面积约99100㎡，其中地上总建筑面积约37500㎡，地下总建筑面积约61600㎡。
地上建筑主要为位于北侧61-08地块的1-1、1-2、1-3、1-4和连接北侧的连廊及内院的四角亭，南侧61-31地块的2-1、2-2建筑及其连接的回廊组成。
某项目钻孔注桩桩基工程施工组织设计钻孔注桩工程是一项非常重要的基础工程，为了保证工程质量和施工效率，需要进行详细的施工组织设计。
以下是项目钻孔注桩桩基工程施工组织设计的内容。
一、项目概况该项目是一座高层建筑的建设项目，需要进行钻孔注桩桩基工程。
项目地处城市中心区域，周围建筑物较多，交通繁忙，有一定的施工限制条件。
二、施工目标1.安全施工：严格按照相关安全规范进行作业，确保施工过程中的安全。
2.质量控制：确保钻孔注桩工程按照设计要求进行施工，保证工程质量达到预期目标。
3.施工效率：根据施工任务和资源情况，合理安排施工工期和人力物力资源，提高施工效率。
三、施工组织机构1.总指挥部：负责全面组织、协调和监督整个施工过程，对施工进度、质量进行控制。
2.施工经理部：负责具体的施工管理和实施，包括施工技术、材料采购、人员安排等。
3.现场监理部：负责对施工现场的监督和质量检查，确保施工按照设计要求进行。
4.安全保障部：负责制定和执行安全施工方案，对施工现场进行安全管理。
5.物资供应部：负责采购和管理施工所需的材料和设备等。
四、施工工艺流程1.基桩定位：根据设计要求，通过现场勘测确定每个桩孔的位置和深度。
2.钻孔施工：使用旋挖钻机进行钻孔作业，按设计要求进行孔径和孔深的控制。
3.清孔处理：通过冲洗和爆破等方式将孔内的泥土、石屑等杂质清除干净。
4.钢筋加工：根据设计要求，在孔内安装钢筋笼，并采取密集度检查和焊接加固等措施。
5.注浆灌注：采用压力灌注的方法，将混凝土注入孔内，确保钢筋笼与混凝土牢固结合。
6.压浆固结：在注浆灌注完成后，进行压浆固结处理，加固桩体的承载能力。
7.后续工序：完成桩身封顶、封底、标识等后续工序，进行验收和记录。
五、施工资源安排1.人力资源：根据施工进度和任务量，合理安排施工人员数量和工作岗位，确保施工进度。
2.物质资源：采购和储备施工所需的钻杆、钻头、钢筋、混凝土、注浆材料等。
3.设备资源：选用适当的旋挖钻机、冲洗设备、注浆设备等进行钻孔注桩施工。
钻孔灌注桩施工组织设计钻孔灌注桩是一种常用的基础工程施工方法，其施工组织设计对工程质量和进度起着至关重要的作用。
本文将从施工组织设计的角度出发，详细介绍钻孔灌注桩的施工组织设计内容。
一、施工前准备1.1 确定施工现场：根据设计要求和实际情况，确定钻孔灌注桩的施工位置和范围。
1.2 制定施工方案：根据设计图纸和技术要求，制定详细的施工方案，包括施工工艺、施工工序、施工设备等。
1.3 确定施工人员：确定施工队伍，包括工程师、技术员、施工工人等，并进行培训和安全教育。
二、施工设备准备2.1 钻孔设备：准备钻孔机、钻头等钻孔设备，确保设备运转正常。
2.2 灌注设备：准备混凝土搅拌机、输送泵等灌注设备，确保设备完好。
2.3 安全设备：准备安全帽、安全绳等安全设备，确保施工安全。
三、施工工艺控制3.1 钻孔施工：按照设计要求进行钻孔施工，控制孔径和孔深。
3.2 灌注施工：在钻孔完成后，进行混凝土灌注，控制灌注速度和质量。
3.3 检测验收：对灌注桩进行质量检测和验收，确保施工质量符合要求。
四、安全管理4.1 安全防护：加强现场安全防护措施，保障施工人员的安全。
4.2 安全培训：定期进行安全培训，提高施工人员的安全意识和技能。
4.3 安全监控：建立安全监控机制，及时发现和处理安全隐患。
五、施工进度控制5.1 计划制定：制定详细的施工进度计划，明确各项工程任务和时间节点。
5.2 进度监控：定期进行施工进度监控，及时发现和解决进度延误问题。
5.3 进度调整：根据实际情况进行进度调整，确保施工进度符合计划。
综上所述，钻孔灌注桩的施工组织设计是确保工程质量和进度的关键环节，需要全面考虑施工前准备、施工设备准备、施工工艺控制、安全管理和施工进度控制等方面的内容，以确保施工顺利进行并达到预期效果。
钻孔灌注桩施工组织设计一、项目概述钻孔灌注桩是一种常用的地基处理方法，适用于各类建筑工程。
本文将详细介绍钻孔灌注桩施工组织设计的标准格式。
二、施工组织设计的目的施工组织设计旨在规划和安排钻孔灌注桩施工过程，确保施工工序的合理性、安全性和高效性。
设计的目标是提供一个系统化的施工方案，以确保工程能够按照设计要求顺利进行。
三、施工组织设计的内容1. 工程概况：包括工程名称、地理位置、工程范围、工程量等基本信息。
2. 施工目标：明确施工的目标和要求，如施工进度、质量要求等。
3. 施工方法：详细描述钻孔灌注桩的施工方法，包括钻孔方式、灌注方式、桩身材料等。
4. 施工工序：将施工过程划分为多个工序，每个工序包括具体的施工内容、施工顺序、施工要点等。
5. 施工机具与设备：列出所需的施工机具和设备清单，并注明其型号、数量、租赁或购买方式。
6. 施工人员：确定所需的施工人员数量和岗位要求，包括工程师、技术人员、操作工等。
7. 施工安全措施：详细描述施工过程中的安全措施，包括现场安全、施工人员防护、应急救援等。
8. 施工质量控制：描述施工过程中的质量控制措施，包括材料验收、施工过程监控、质量检测等。
9. 施工进度计划：制定施工进度计划，明确各个工序的时间节点和关键路径，确保工程按时完成。
10. 施工资料：列出施工过程中需要的各类资料和文件，如施工图纸、合同文件等。
四、施工组织设计的编写流程1. 收集资料：收集与钻孔灌注桩施工相关的资料，包括设计文件、施工规范、相关技术标准等。
2. 制定施工方案：根据资料分析，制定钻孔灌注桩的施工方案，包括施工方法、工序划分、施工机具设备等。
3. 编写施工组织设计：根据标准格式，按照任务要求编写施工组织设计内容，包括工程概况、施工目标、施工方法等。
4. 审核与修改：组织相关人员对施工组织设计进行审核，并根据意见进行修改和完善。
5. 最终定稿：根据审核意见进行修改，最终完成施工组织设计的定稿。
钻孔灌注桩施工组织设计一、项目概述本文档旨在详细描述钻孔灌注桩施工组织设计的内容，包括施工方案、施工工艺、施工流程、施工机具和设备、施工人员组织、安全措施等。
二、施工方案1. 工程背景：本项目是一座高层建筑的基础施工工程，需要进行钻孔灌注桩施工。
2. 施工目标：确保钻孔灌注桩施工质量，满足设计要求。
3. 施工原则：按照设计要求和相关规范进行施工，确保施工安全和质量。
4. 施工内容：包括钻孔准备、钻孔施工、灌注桩施工等。
三、施工工艺1. 钻孔准备：a. 根据设计要求确定钻孔位置和孔径。
b. 清理钻孔周围的杂物和障碍物。
c. 根据设计要求确定钻孔的深度，标记钻孔深度。
2. 钻孔施工：a. 使用合适的钻孔机具进行钻孔作业。
b. 根据设计要求控制钻孔的直径和深度。
c. 在钻孔过程中及时清理钻孔灰土和水泥浆。
3. 灌注桩施工：a. 准备灌注桩所需的混凝土和灌注设备。
b. 根据设计要求控制灌注桩的混凝土质量和灌注速度。
c. 确保灌注桩的密实性和一致性。
四、施工流程1. 钻孔准备流程：a. 清理钻孔周围的杂物和障碍物。
b. 标记钻孔位置和深度。
c. 准备钻孔机具和工具。
2. 钻孔施工流程：a. 安装钻孔机具。
b. 开始钻孔作业，控制钻孔的直径和深度。
c. 清理钻孔灰土和水泥浆。
3. 灌注桩施工流程：a. 准备混凝土和灌注设备。
b. 灌注桩混凝土，控制灌注速度和质量。
c. 确保灌注桩的密实性和一致性。
五、施工机具和设备1. 钻孔机具：钻孔机、钻头、钻杆等。
2. 灌注设备：混凝土搅拌机、输送泵、喷射机等。
3. 其他工具：测量工具、清理工具、标志工具等。
六、施工人员组织1. 施工队伍：包括项目经理、钻孔工、灌注工、机械操作工等。
2. 人员职责：a. 项目经理：负责整个施工过程的组织和协调。
b. 钻孔工：负责钻孔机具的操作和钻孔作业。
c. 灌注工：负责混凝土的灌注和桩身处理。
d. 机械操作工：负责机械设备的操作和维护。

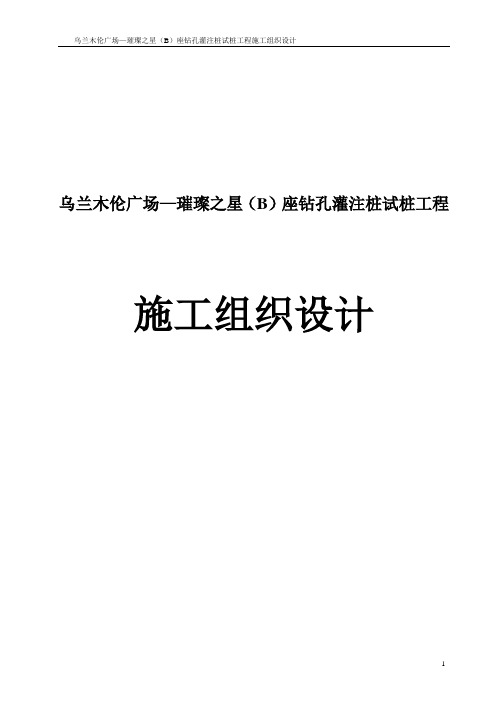

乌兰木伦广场—璀璨之星（B）座钻孔灌注桩试桩工程施工组织设计1．工程概况鄂尔多斯市乌兰木伦广场—璀璨之城（B）座钻孔灌注桩试桩工程，位于鄂尔多斯市伊旗高层区乌兰木伦河南岸D02地块。
该试桩工程由3根（组）试桩及18根锚桩组成，采用￠800钻孔灌注桩桩长试桩33米、锚桩32.2米。
建设单位：呼和浩特市福灵房地产开发有限公司监理单位：建研凯勃建设工程咨询有限公司2．场地工程地质、水文地质概况2.1地貌：本工程位于鄂尔多斯市伊旗。
地貌单元属鄂尔多斯台地。
2.2工程地质条件：详见“鄂尔多斯市乌兰木伦广场岩土工程勘察报告”。
2.3水文地质条件：根据勘察报告，拟建场地地下水位为15米。
3．施工组织设计编制依据3.1业主提供的材料(1)设计图纸；(2)塔B桩身详图3.2技术规范标准（1）《建筑桩基技术规范》JGJ94-2008（2）《建筑地基基础设计规范》GB50007-2002（3）《建筑地基基础工程施工质量验收规范》GB50202-2002（4）《混凝土结构工程施工质量验收规范》GB50204－2002（5）《钢筋焊接及验收规程》JGJ18-20034．技术要求4.1试桩桩径Φ800mm灌注桩3根，桩身混凝土强度为C45，主筋为（Φ20）HRB400级钢，箍筋为（Φ8）HPB235级钢。
有效桩长33m。
桩端进入持力层不小于1.6m。
2.2锚桩桩径Φ800mm灌注桩18根，桩身混凝土强度为C45，主筋为（Φ32）HRB400/335级钢，箍筋为（Φ8）HPB235级钢。
有效桩长33m。
桩端进入持力层不小于1.6m。
4.3桩头处理桩身超灌高度2m，桩头施工必须对原桩身超灌区域混凝土凿除干净，新老混凝土处按施工缝处理。
4.4工程量工程量见表3－1表3－15．施工组织机构5.1施工组织机构施工现场成立项目部，其组织机构见图5-1图5-1施工组织机构图5.2项目部管理职责5.2.1项目经理岗位职责⑴全面主持工程项目部工作，贯彻党和国家方针、政策和法规。
钻孔灌注桩施工组织方案doc.完整版一：钻孔灌注桩施工组织方案1. 前言本文档旨在编制钻孔灌注桩施工组织方案，为项目的顺利进行提供指导和参考。
2. 项目概况2.1 项目名称2.2 施工地点2.3 施工时间2.4 施工单位3. 工程内容3.1 工程范围3.2 工程目标3.3 工期计划4. 施工准备4.1 设备准备4.2 人员组织4.3 材料准备5. 施工方案5.1 钻孔施工方案5.1.1 钻孔机械选择与布置5.1.2 钻孔参数设定5.1.3 钻孔进度计划5.2 灌注施工方案5.2.1 灌注桩混凝土配合比5.2.2 灌注施工工艺5.2.3 灌注桩的质量控制6. 安全防护措施6.1 作业人员安全6.2 设备安全6.3 施工环境安全6.4 紧急救援预案7. 环境保护措施7.1 施工过程中的环境保护7.2 施工废弃物的处理7.3 土地复原与恢复8. 预算与成本控制8.1 施工预算编制8.2 成本控制措施9. 项目管理9.1 施工进度管理9.2 质量管理9.3 安全管理9.4 环境管理9.5 合同管理附件：施工图纸、技术规范标准等。
法律名词及注释：1. 施工单位：指承担施工的企事业单位或个体工商户。
2. 钻孔灌注桩：是指采用钻孔方式在地基中穿过软土层，孔底可能进入坚硬的黄土、粘土、砂砾土等固体层，然后在孔内灌注钢筋混凝土进行加固的一种基础处理方式。
------------------------二：钻孔灌注桩施工组织方案1. 引言本文档旨在编制钻孔灌注桩施工组织方案，详细描述了施工过程中的各项工作步骤和措施。
2. 项目概述2.1 项目名称2.2 施工地点2.3 施工时间2.4 施工单位3. 施工内容3.1 工程范围3.2 工程目的和目标3.3 工期计划4. 施工准备4.1 设备准备4.1.1 钻孔机选择与布置4.1.2 钻具选型和配备4.2 人员组织4.2.1 施工人员配备与培训4.2.2 管理人员配备与职责4.3 材料准备4.3.1 混凝土配合比确定4.3.2 钢筋加工与配送4.3.3 其他辅助材料采购5. 施工方案5.1 钻孔施工方案5.1.1 钻孔机械布置与调试5.1.2 钻孔参数设定5.1.3 钻孔进度计划安排5.2 灌注施工方案5.2.1 混凝土搅拌设备布置5.2.2 灌注桩混凝土浇筑方法5.2.3 灌注桩质量控制方案6. 安全防护措施6.1 岗位安全教育与培训6.2 现场安全监控与警示标识6.3 危险区域限制与防护设施6.4 应急预案与事故处理7. 环境保护措施7.1 施工现场环境保护要求7.2 废弃物处理措施7.3 建筑废弃物合理利用方案8. 质量控制措施8.1 施工质量监督与检验8.2 钻孔质量监控措施8.3 灌注混凝土质量控制9. 合同和造价管理9.1 合同执行与变更管理9.2 造价控制与预算编制附件：1. 相关施工图纸2. 设备、人员资质证书3. 技术规范标准等本文所涉及的法律名词及注释：1. 施工单位：指承担施工的企事业单位或个体工商户。
钻孔灌注桩施工组织设计钻孔灌注桩是一种常用的地基处理方法，广泛应用于建造工程中。
钻孔灌注桩施工组织设计是确保工程顺利进行的重要环节。
本文将从施工组织设计的角度，详细介绍钻孔灌注桩的施工组织设计内容。
一、施工前准备1.1 确定施工方案：根据工程要求和现场条件，确定钻孔灌注桩的施工方案，包括桩的直径、深度、数量等。
1.2 确定施工机械和设备：根据桩的规格和工程要求，确定所需的施工机械和设备，如钻机、搅拌车等。
1.3 制定施工计划：根据工程进度和施工条件，制定详细的施工计划，包括施工工序、时间安排等。
二、施工现场准备2.1 确保施工现场安全：对施工现场进行安全检查，保障施工人员和设备的安全。
2.2 搭建施工平台：根据桩的深度和直径，搭建施工平台，确保施工过程中的稳定和安全。
2.3 配备必要的材料和物料：准备好施工所需的材料和物料，如水泥、砂、石子等，确保施工进度顺利进行。
三、施工工艺控制3.1 钻孔施工：根据设计要求，进行钻孔作业，确保桩的直径和深度符合要求。
3.2 灌注混凝土：在钻孔完成后，进行混凝土灌注作业，确保桩体的质量和稳定性。
3.3 桩头处理：根据设计要求，对桩头进行处理，确保与上部结构的连接坚固。
四、施工质量控制4.1 施工过程监控：对施工过程进行实时监控，确保施工质量符合设计要求。
4.2 质量验收：在施工完成后，进行质量验收，确保桩体的质量和稳定性。
4.3 施工记录和报告：做好施工记录和报告，记录施工过程中的关键数据和问题，为后续工作提供参考。
五、安全环保控制5.1 施工现场环保：在施工过程中，做好环保工作，减少对环境的影响。
5.2 安全生产管理：加强安全生产管理，确保施工过程中不发生安全事故。
5.3 废弃物处理：对施工过程中产生的废弃物进行合理处理，保护环境。
综上所述，钻孔灌注桩施工组织设计是确保工程施工顺利进行的重要环节，需要在施工前准备、施工现场准备、施工工艺控制、施工质量控制和安全环保控制等方面做好规划和管理，以确保工程质量和安全。
钻孔灌注桩工程施工方案钻孔灌注桩工程施工方案一、工程概况本次工程位于某某市某某区，包括X栋大楼的地基基础工程。
工程主要包括钻孔、灌注、固化等工序，工程量较大，施工期限为X天。
二、施工准备1.施工人员：具备相关工程经验的施工队伍，包括工长、钻机操作工、混凝土搅拌工等。
2.施工设备：钻机、混凝土搅拌机、泵车等。
3.施工材料：钻孔灌注桩钢筋、混凝土等。
三、施工方案1.钻孔工序（1）钻孔位置：根据设计要求，确定每个钻孔的位置。
（2）钻孔参数：按照设计要求确定每个钻孔的直径、深度等参数。
（3）安装钻机：将钻机准确安装在钻孔位置上，确保操作安全。
（4）开启钻孔：按照设计要求，利用钻机进行钻孔作业，严格控制钻孔的直径和深度。
（5）钻孔检验：完成钻孔后，对每个钻孔进行检验，确保质量合格。
2.灌注工序（1）配筋：根据设计要求，将钢筋按照正确的位置配好，并牢固固定。
（2）组织搅拌：将混凝土材料投入混凝土搅拌机中进行搅拌，确保混凝土质量均匀。
（3）放入灌注桩：将混凝土通过泵车或者其他工具倒入钻孔中，确保填实度和灌注均匀。
（4）振捣：在灌注过程中，通过振捣器对灌注桩进行振实，确保混凝土充盈每个角落。
（5）检验灌注桩质量：完成灌注后，对每个灌注桩的质量进行检验，并进行记录。
3.固化工序（1）固化时间：根据混凝土的配方和环境温度等因素，确定每个灌注桩的固化时间。
（2）保护措施：在固化期间，采取必要的保护措施，防止外力对灌注桩的影响。
（3）检验固化效果：待固化时间结束后，对每个灌注桩的固化效果进行检验，并记录。
四、施工注意事项1.施工前要对现场进行详细勘测，确保施工的准确性和安全性。
2.严格按照设计要求进行施工，确保钻孔、灌注、固化等工序的质量合格。
3.施工过程中要加强施工现场的管理，做好安全防护工作，确保施工人员的安全。
4.施工结束后要对施工现场进行清理，保持环境整洁。
以上是本次钻孔灌注桩工程的施工方案，我们将严格按照方案要求进行施工，并确保工程质量和施工周期的完成。
某工程钻孔灌注桩施工组织设计一、工程概况该工程是地的一座高层建筑，地基基础采用钻孔灌注桩。
工程总占地面积5000平方米，建筑高度60米，地下室深度10米。
该项目总共需要施工300根灌注桩。
二、施工总体要求1.按照设计要求，保证施工质量和工期；2.组织人力、机械、材料，合理安排施工进度；3.保证现场秩序，做好安全防护措施。
三、施工准备1.招聘施工队伍，并进行岗前培训，确保工人熟悉灌注桩施工工艺；2.采购必要的施工机械和工具；3.确定施工现场，并做好规划和标识；4.搭建施工临时设施，包括办公室、仓库、生活用房等；5.确定施工材料供应商，并提前备齐所需材料。
四、施工工序及安排1.钻孔施工(1)初步确定每根灌注桩的位置和孔径；(2)使用钻机进行钻孔，根据设计要求掌握好孔深度和孔径；(3)进行现场质量检查，确保钻孔质量；(4)安排专人进行钢筋安装。
2.钢筋安装(1)制定钢筋安装图纸，并根据设计要求进行校核；(2)按照图纸要求，进行钢筋加工和预制；(3)确保钢筋质量，并按照设计要求进行拼接；(4)进行现场质量检查，确保钢筋安装质量。
3.灌注施工(1)按照设计要求，准确掌握灌注混凝土的配比；(2)确保搅拌设备的正常运行和混凝土质量；(3)采用灌料管进行灌注，保证灌注质量和效率；(4)进行现场质量检查，确保灌注质量。
4.完工验收(1)完成所有灌注桩的施工后，进行灌注桩的验收；(2)检查灌注桩的质量和施工记录；(3)进行静载试验，确保桩基质量合格；(4)编制施工完成报告。
五、施工安全措施1.制定安全施工方案，并组织人员进行培训；2.安排专人负责现场安全管理；3.确保施工现场的安全通道畅通；4.检查施工机械的安全状态；5.配备必要的安全防护装备。
六、施工质量控制1.制定施工质量控制计划，并组织实施；2.进行现场质量检查，确保施工质量；3.检查原材料的质量，并进行验收；4.制定质量记录和档案，做好施工质量追溯。
七、经济分析通过合理安排施工进度和优化施工工艺，可以减少施工周期和成本。
1．工程概况鄂尔多斯市乌兰木伦广场—璀璨之城（B）座钻孔灌注桩试桩工程，位于鄂尔多斯市伊旗高层区乌兰木伦河南岸D02地块。
该试桩工程由3根（组）试桩及18根锚桩组成，采用￠800钻孔灌注桩桩长试桩33米、锚桩32.2米。
建设单位：呼和浩特市福灵房地产开发有限公司监理单位：建研凯勃建设工程咨询有限公司2．场地工程地质、水文地质概况2.1地貌：本工程位于鄂尔多斯市伊旗。
地貌单元属鄂尔多斯台地。
2.2工程地质条件：详见“鄂尔多斯市乌兰木伦广场岩土工程勘察报告”。
2.3水文地质条件：根据勘察报告，拟建场地地下水位为15米。
3．施工组织设计编制依据3.1业主提供的材料(1)设计图纸；(2)塔B桩身详图3.2技术规范标准（1）《建筑桩基技术规范》JGJ94-2008（2）《建筑地基基础设计规范》GB50007-2002（3）《建筑地基基础工程施工质量验收规范》GB50202-2002（4）《混凝土结构工程施工质量验收规范》GB50204－2002（5）《钢筋焊接及验收规程》JGJ18-20034．技术要求4.1试桩桩径Φ800mm灌注桩3根，桩身混凝土强度为C45，主筋为（Φ20）HRB400级钢，箍筋为（Φ8）HPB235级钢。
有效桩长33m。
桩端进入持力层不小于1.6m。
2.2锚桩桩径Φ800mm灌注桩18根，桩身混凝土强度为C45，主筋为（Φ32）HRB400/335级钢，箍筋为（Φ8）HPB235级钢。
有效桩长33m。
桩端进入持力层不小于1.6m。
4.3桩头处理桩身超灌高度2m，桩头施工必须对原桩身超灌区域混凝土凿除干净，新老混凝土处按施工缝处理。
4.4工程量工程量见表3－1表3－15．施工组织机构5.1施工组织机构施工现场成立项目部，其组织机构见图5-1图5-1施工组织机构图5.2项目部管理职责5.2.1项目经理岗位职责⑴全面主持工程项目部工作，贯彻党和国家方针、政策和法规。
⑵受公司领导委派，代表公司履行承包合同，对公司领导负责。
⑶制定工程项目质量目标，组织实施工程项目的进度计划、财务管理、质量管理、安全文明施工等全面工作。
⑷本着责权分明、科学管理、激励和约束的原则，与公司领导商定项目部管理机构，制定项目部规章制度。
⑸熟知基建工程施工程序、工艺及标准。
掌握国家、地方和行业的各类规程、规范及技术标准。
⑹适应市场需要，依法经营，提高服务质量，圆满完成承包任务。
⑺保证职工的合法权益，加强劳动保护，实现安全生产文明施工。
⑻对职工进行精神文明教育，建设有理想、有道德、有文化、有纪律的职工队伍。
⑼制定项目部的分配原则和奖励制度。
⑽对职工违法乱纪、不服从分配的提出批评教育，必要时给予行政或经济处罚。
⑾对重大质量事故，组织调查、分析及决策。
⑿协调工程项目部与有关单位的工作关系。
5.2.2项目副经理职责⑴协助项目经理负责本项目的管理工作。
⑵负责生产质量计划的执行、资源配置、项目的分包管理、产品的保存、客户投诉等。
5.2.3技术负责岗位职责⑴负责工程技术、质量、安全及文明施工管理。
⑵协助项目经理进行资金、进度、质量、安全四大控制。
⑶协助项目经理作好工程项目的招标、议标、定标工作。
⑷负责工程施工中的技术协调工作。
⑸负责组织工程全过程质量管理工作。
⑹协助项目经理作好外部关系协调和政策处理工作。
⑺负责解决工程施工中的重大技术问题。
审定施工质量检验项目划分，编写施工技术交底提纲，审核施工作业指导书。
⑻负责审查工程总进度计划。
5.2.4综合管理科职责⑴负责编制工程总体进度计划、月施工进度计划，汇总编制工程进度统计报表。
⑵负责项目的成本控制，合理安排项目资金使用计划。
⑶负责工程项目预算管理、结算管理。
（4）负责施工图纸管理、施工图会审及技术交底。
（5）负责施工现场调度与管理，组织工程项目施工。
5.2.5施工管理科职责⑴编写工作计划、工作总结和工程大事记。
⑵负责工程项目文件信函管理。
⑶负责工程项目人力资源管理和技术信息管理。
⑷负责工程项目档案资料汇总、整理，向顾客和公司移交工程档案资料。
⑸负责综合管理工作及地方关系协调和政策处理等工作，起草有关综合管理规章制度。
5.2.6质检、安全科职责⑴编制工程质量检验计划，负责组织质量检验评定。
⑵配合质量监督机构做好质量监督工作。
⑶负责组织质量、安全大检查，组织对重大质量、安全事故的调查并上报，同时落实防范措施。
⑷负责项目质量及安全的信息汇总、分析和上报工作。
⑸负责采购产品的现场验证工作。
⑹编制安全文明生产制度，制定并落实防火防盗措施，检查安全文明施工情况，及时制止违反质量、安全规定的行为5.3劳务计划劳务计划表表5－16．施工方案6.1 施工准备6.1.1施工技术准备（1）技术交底：认真研究《桩基平面图》及设计文件，对不清楚的技术问题详细记录，甲方和监理应参加技术交底及图纸会审。
（2）施工前技术员应认真了解监理实施细则，对施工人员进行技术培训和技术交底。
（3）施工期间在满足施工质量的同时，应按施工计划进行施工、按监理实施细则进行项目质量监督与管理。
6.1.2 施工人员准备⑴根据工程需要制定各工序劳动用工计划，按各工序、各岗位进行用人计划统计，确定全体施工人员数量，施工人员总数为28人。
⑵通过公司人事部门，遵照“协调能力强，管理力度大，技术水平高”的原则，选择对桩基施工具有丰富经验、能力强的施工管理人员和技术人员组成项目部。
⑶确定各工种用人数量（详见表4-1），人员名单，组织工人进行技能操作和安全培训，为随时进入施工现场做好准备。
6.1.3 施工机械准备⑴按照工程桩设计情况，分析本工程地质情况和施工环境，按工程所用设备型号及数量，精心进行设备选型，并制定详细的施工设备需用计划。
⑵对工程设备进行检查、维修和保养，并预备足够数量的易损零部件。
⑶所有工程施工用机械设备在进场前全部进行全面试行运转，保证机械设备状况良好。
6.2 Array灌注桩施工工艺流程见图6-16.3测量放线、布桩⑴为保证施工测量精度，必须对所有测量标志进行校核和保护，包括轴线桩、水准基点等不能被碰动、误用或毁坏。
使用前必须对桩位轴线基点进行检查，发现异常必须进行复测，以保证桩位正确。
放线后应采取闭合、联测等方式检验，精度符合规范要求后方可施工。
⑵所需测量放样器具必须经检验合格，精度与数量应满足工程需要，测量工作配备专职人员。
6.4埋设护筒⑴每根桩位开工前应埋设护筒，护筒由10-12mm钢板焊成，本工程护筒内径为直径1000mm，长度为1.0m。
⑵护筒埋设要求准确、稳固，定位采用“十字线法”。
护筒中心与桩位中心的偏差不得大于20mm。
在护筒顶部标出固定点，护筒下好后测出该固定点的标高，孔深的控制以此点为基准，在钻进过程中如发现护筒位置有变化要及时重测护筒标高，在下钢筋笼前必须复测护筒顶的标高，以此处标高值来换算吊筋长度，控制钢筋笼入放深度和桩顶标高，在浇筑砼时护筒上不能压重物。
6.5钻进成孔、清孔⑴灌注桩采用SR150C型旋挖钻机成孔。
(2)对桩的垂直度进行严格的控制，桩的垂直度应小于1%。
钻机到达指定桩位后，通过全液压驱动、电脑可视控制、手动安平系统及手动调整桅杆垂直度等程序保证成桩质量。
(3)钻孔过程中随时填写钻进记录。
(4)钻至设计深度，停止钻进，进行清孔，即一次清孔，结合现场实际情况，采用清孔钻头进行清孔。
清孔后提钻，测定钻孔深度和沉渣厚度，当钻孔深度达到设计要求，沉渣厚度≤50mm，经监理检查验收合格后进行下道工序施工。
6.6钢筋笼制作、吊放与定位1.钢筋焊接必须先做试件，试件经试验室检验合格后方可批量焊接2.照钢筋骨架的外径尺寸制作一块样板。
将箍筋围绕样板制成箍筋圈。
在箍筋圈上标出主筋位置，同时在主筋上标出箍筋位置，然后在水平的工作台上，在主筋长度范围内，放好全部箍筋圈，将两根主筋深入箍筋圈，按钢筋上所标位置的记号互相对准，依次扶正箍筋，并一一焊好。
3.钢筋笼连接采用全焊式（螺旋筋与主筋采用点焊连接）连接。
钢筋焊接工艺，要遵守《混凝土结构工程施工质量验收规范》GB50204-2002的要求。
4．钢筋笼制作焊接时，在同一截面内的钢筋接头数不超过主筋根数的50%，主筋搭接焊单面焊搭接长度不小于10d,双面焊搭接长度不小于5d，钢筋笼的焊接部须做到焊缝饱满，无夹渣、咬肉等缺陷。
5．为保证钢筋笼的垂直度和圆度，制作前钢筋必须进行校直和除锈，并应按图纸要求焊接牢固，保证笼身周正。
钢筋笼制作允许偏差：主筋间距±10mm，箍筋间距±20mm，钢筋笼直径±10mm，钢筋笼长度±50mm。
钢筋笼主筋保护层厚度50mm。
6．为保证钢筋笼中心和钻孔中心重合，且保证钢筋的砼保护层厚度50mm，沿钢筋笼纵向，每隔2m设置一组（4个）保护层定位筋。
7．钢筋笼分两段制作，在孔口搭接。
钢筋笼主筋接头同一截面内不得超过50%，接头错开间距35d。
8.钢筋笼的堆放、搬运和起吊应考虑安放入孔顺序、钢筋笼的变形等因素；堆放时支垫数量要足够，位置要适当，堆放时最高不得超过3层；在堆放、搬运和起吊过程中已发生变形的钢筋笼，应进行修复后再使用。
9.下放前，由技术人员会同监理对钢筋笼进行质量检验，各项指标验收合格后方可下放。
10.下放时，采用两点法，对准桩孔慢放入孔，下放过程中应注意观察孔内水位变化，遇阻碍时，应查明原因不得强行下插。
11.钢筋笼下放要用吊筋将钢筋笼安置到设计位置，下放允许误差±50mm。
钢筋笼放置到位后，将吊筋固定好，砼浇筑时，通过控制浇筑速度和埋管深度来防止钢筋笼上浮。
6.7二次清孔钢筋笼安装到位后，立即下导管，再次测量泥浆比重和孔底沉渣厚度。
标准是：孔底沉渣厚度≤50mm，孔底500mm以内的泥浆比重为1.15～1.20，含砂量≤8%，粘度≤28s。
满足要求时，立即进行砼灌注；不满足上述要求时，进行第二次清孔，结合现场实际情况，采用清孔钻头进行清孔，直到满足上述指标，请监理单位进行验收，合格后进行下道工序。
6.8砼浇筑（1）本工程采用C45商品混凝土。
混凝土塌落度为180～220mm。
（2）到场的C45商品混凝土，其原材料，配合比各项试验资料必须齐全，现场抽检项目必须合格，不合格的混凝土不允许灌注，且立即将不合格的混凝土退回厂家。
（3）每车检测一次塌落度，每桩制备一组试块（三块）进行室内强度试验。
（4）采用罐车运输砼到现场，泵车放料入导管上的小料斗，进行砼灌注。
（5）砼灌注前检查运输设备、泵车、导管、料斗、测试仪器、量具、隔水塞（采用球胆）等完好情况，报监理验收合格后，方可灌注混凝土。
（6）安放导管：采用直径250mm的导管，安放导管之前认真检查连接丝扣，焊口及密封槽的好坏，并编号丈量，记录长度，安装时要确保导管密封不漏水。
下放导管要缓慢，不得碰撞钢筋笼。
