汽车起重机支腿液压系统设计引言汽车起重机是一种能够进行货物起升、搬运的重型机械设备。
为了确保其安全运行和稳定性，起重机上配备了支腿系统，用于支撑整个机身，使机身保持平衡和稳定。
支腿液压系统是起重机支腿的重要组成部分，本文将介绍汽车起重机支腿液压系统的设计。
液压系统工作原理液压系统采用液体的流动来传递信号和能量，主要由液压泵、液压缸、液压阀和液压油箱等组成。
在汽车起重机支腿液压系统中，液压泵通过驱动液压油流动，产生压力，将能量传递给液压缸，从而实现支腿的伸缩和支撑。
液压系统设计要点1.液压泵选择为了满足起重机支腿液压系统的工作需求，需要选择合适的液压泵。
液压泵的选择应根据液压系统的工作流量和工作压力来确定。
工作流量与液压缸的活塞面积和速度相关，工作压力与液压系统的负荷和阻力相关。
2.液压缸设计液压缸是起重机支腿液压系统的核心部件，主要用于驱动支腿的伸缩和支撑。
液压缸的设计应考虑到起重机的用途和工作条件。
液压缸的活塞直径和行程决定了液压缸的工作力和位移，需要根据起重机的负荷和高度来选择合适的液压缸。
3.液压阀选择液压阀是液压系统中的控制元件，主要用于调节液压系统的压力和流量，实现液压缸的伸缩和支撑等功能。
液压阀的选择应根据液压系统的需求来确定，常见的液压阀有溢流阀、比例阀和换向阀等。
4.液压油选用液压油是液压系统中的工作介质，负责传递能量和冷却液压系统。
液压油的选用应考虑到起重机的工作环境和温度，一般应选择具有良好的抗氧化性、抗磨性和粘温性的液压油。
5.液压系统的安全措施为了确保起重机支腿液压系统的安全运行，需要在设计中考虑相应的安全措施。
例如，在液压系统中加装过载保护装置，当超负荷时能够自动停止液压泵的运行，避免对起重机和人员的伤害。
此外，还需要在液压系统中设置液压缸行程限位开关，防止液压缸过度伸缩或缩回，影响起重机的工作效果和安全性。
总结汽车起重机支腿液压系统是重要的功能性系统，能够实现起重机的支撑和平衡。
汽车起重机液压系统在吊车将物体调起回升工作过程中发挥关键性的作用。
为了保证汽车起重机液压系统的工作的稳定性，吊车司机在实际操作中要做到液压系统的分流方式之间转换的流畅。
只有保证这个的前提下，才能保证汽车起重机在工作全程中的安全性。
汽车起重机液压系统的稳定型设计液压系统的启动升起的过程，是根据调整液压油泵和换向按键来实现调速的；这样既能确保液压机的正常工作又不容易发生意外情况。
这种设计既简易又安全可靠，也可保持起吊机构工作速度的细调。
为了稳定操作过程中液压传动系统，有效的开展吊装工作，往往在传送过程中对液压设备的马达供油系统进行调整。
当吊车起重操作系统的升起力度较大时，还要应用到马达降速作用来开展适度的调整，具体的实际操作中还会应用到作用力降低设。
液压系统一般情况下，吊车厂家的液压传动由起升机构，回转机构，变幅机构，伸缩机构和支腿部分等构成。
液压传动系统中的执行机构是根据阀门来完成控制的，换向阀的阀芯和阀体之间会存在这一些缝隙，这会造成换向阀门內部出现泄漏，只是依靠换向阀门是不可能让执行机构在处在不工作状况之下而不受外界影响的，因而还要运用单向阀来操纵液压油的流动，进而安全可靠地使操纵执行元件能停在某处而没受外界影响。
液压汽车起重机的回路设计汽车起重机回转回路的过程中的工作主要是由液压泵、换向阀、平衡阀、液压离合器和液压马达组成。
在这些过程中，回转回路可以充当是吊臂平移物体的功效。
但是在这操作过程中物体移动范围有限。
在采用低速大扭矩液压马达可以省去或减小减速装置，因此机构很紧凑。
但低速大扭矩液压马达成本高，使用可靠性不如高速液压马达，加之可以采用结构紧凑、传动比大的蜗轮传动，高速液压马达在起重机的回转机构中使用非常广泛。
所以总的来说，汽车起重机的回转机构设计为高速液压马达加装制动器的回转。
依据各起重机厂家回路的分析和试验总结，动力源采用双联齿轮泵，是由起重机发动机通过底盘上的分动箱驱动所造成的。
液压泵从油箱中吸油，输出的液压油经手动阀组输送到各个执行元件。
汽车起重机液压系统设计汽车起重机液压系统设计是指根据起重机的工作原理和要求，设计出满足其运行需求的液压系统。
液压系统是一种通过液体传递压力和控制动作的力传递系统，常用于重型机械设备中。
以下是一种1200字以上的汽车起重机液压系统设计方案：1.系统结构设计汽车起重机液压系统主要包括液压冷却系统、液压动力系统和液压控制系统。
液压冷却系统用于降低液压油温度，确保液压系统的正常工作；液压动力系统主要由液压泵、液压缸和阀门组件等组成，提供液压能量以实现起重机的动作；液压控制系统用于控制液压动力系统的工作状态，实现起重机的精确操作。
2.液压冷却系统设计液压冷却系统采用水冷方式，通过水冷却器降低液压油温度，确保液压系统的稳定工作。
水冷却系统设计应考虑流量、温度和压力等参数，选定适合起重机需求的水冷却器。
同时，还应设置液压油温度传感器和冷却水温度传感器，实时监测液压油和冷却水的温度，并通过控制系统对冷却水流量和泵的运行状态进行控制。
3.液压动力系统设计液压动力系统主要由液压泵、液压缸和阀门组件等组成。
液压泵通过驱动发动机输出液压能量，提供动力给液压缸实现起重机的运行。
液压泵选型时考虑起重机的额定载荷、工作速度和工作环境等因素，选用流量和压力适合的液压泵。
液压缸根据起重机的使用要求和结构设计，选用适当尺寸和压力等级的液压缸。
液压阀门组件包括方向阀、流量阀和压力阀等，通过控制液压动力的通断、流量和压力，实现起重机的精确控制。
4.液压控制系统设计液压控制系统用于控制液压动力系统的工作状态，实现起重机的精确操作。
液压控制系统应包括液压控制阀、传感器和控制器等。
液压控制阀根据起重机的动作要求和功能设计，选用相应数量和类型的液压控制阀，如二位四通阀、比例阀和伺服阀等。
传感器主要包括液压油压力传感器和液压油位传感器，通过监测液压系统中的压力和油位等参数，实时反馈给控制器进行处理。
控制器根据传感器的反馈信号，通过控制液压阀来实现起重机的精确操作，包括起重、下降、伸缩等动作。
汽车起重机的液压系统设计1.液压系统的基本组成液压泵负责将液压油从油箱中吸出，通过压力油路输送至执行元件，实现起重机的各种功能。
液压泵的选择应根据起重机的动力需求和工作压力来确定。
执行元件主要包括液压缸和液压马达，用于转化液压能为机械能。
液压缸负责推动伸缩臂的伸缩和旋转平台的旋转，液压马达则用于提供旋转力矩。
控制元件主要包括液控阀、压力阀、流量阀等，用于控制液压系统的流量、压力和方向。
液控阀用于控制执行元件的运动方向，压力阀用于控制系统的工作压力，流量阀用于调节系统的流量。
2.系统设计考虑的主要因素（1）起重机的工作负荷和工作范围：根据起重机的工作负荷确定液压系统的工作压力和流量，根据起重机的工作范围确定液压缸和液压马达的尺寸。
（2）系统的平稳性和安全性：起重机的运行要求平稳性高，液压系统设计应考虑减少振动和冲击的因素，采用减压阀和缓冲装置等来保证系统的稳定性。
同时，系统设计应考虑到安全性，通过设置安全装置来保护起重机在紧急情况下的安全运行。
（3）系统的能效：液压系统的工作效率对于起重机的能耗和功率需求有着重要影响。
设计时应合理选择液压泵和马达的类型和规格，以提高系统的能效。
（4）系统的维护和保养：液压系统的维护和保养是确保系统长期稳定运行的关键。
设计时应考虑到易于维护和保养的因素，如设备的布局合理化、易于更换和维修的部件等。
3.系统设计步骤（1）确定起重机的工作要求和技术指标，包括工作负荷、工作范围、速度等。
（2）根据需求计算液压系统的工作压力、流量和功率等参数。
（3）选择适合的液压泵、液压缸和液压马达等执行元件，并计算其尺寸。
（4）选择合适的液控阀、压力阀、流量阀等控制元件，并设计其控制电路。
（5）设计液压系统的油路，包括油箱容积、油管路的布置和连接方式等。
（6）制定液压系统的维护保养计划，包括定期更换液压油、清洗油路、检查和更换部件等。
总之，汽车起重机的液压系统设计需要全面考虑起重机的工作要求和技术指标，并根据液压原理和技术规范来选择和设计各个组成部分，以实现系统的高效、平稳和安全运行。
2021年第5期农机使用与维修3汽车起重机的液压系统故障检修分析马良志，冯汉伟(空军沈阳航空四站装备修理厂，沈阳110112)摘要：大中型设备在吊装或者是搬运的过程中，常常会运用到汽车起重机，因为汽车起重机在实际应用过程中，会涉及到高空工作，加之大部分的流动操作环境现场十分恶劣与复杂，导致汽车起重机在展开保养和维修时存在诸多的困难，若是汽车起重机出现故障，则会很容易发生安全事故，进而为相关企业单位带来极大的利益损失。
为了有效提升汽车起重机的安全性能，应当重视汽车起重机故障检修的工作，特别是液压系统出现故障,需要在最快的时间内对其展开检测与维修,并且还应当确保液压系统故障在检修过程中的合理性。
基于此，主要从汽车起重机的液压系统故障检修出发，展开具体的分析与探究。
关键词：汽车起重机;液压系统;故障检修;分析中图分类号:TH21；TH137文献标识码：A doi：10.14031/ki.njwx.2021.05.0020引言在我国社会经济快速发展的背景下，汽车起重机的液压系统有着较快的发展，汽车起重机在各个起重作业与安全工程中得到了普遍的运用,能够有效提升我国的经济利益,减少资金的投入成本。
但是因为汽车起重机的运用次数相对较为频繁,及多作者简介:马良志(1978-),男，沈阳人，硕士，工程师，主要从事机械工程研究工作。
流动性，保证颗粒肥排施的顺畅性。
(3)创新性地设计了肥料排施单元的快换式挂接结构。
如图4所示,肥料排施单元的主要功能部件均集成在同一安装板上，该安装板与固定在肥箱一侧的快接板采用卡接的方式进行连接固定，利用重力以及限位螺钉即可做到快速连接。
这种设计有利于提高生产组装以及使用维护的效率，同时由于采用了单元式的设计，提高了部件的通用性。
1.快接板;2.安装板;3.肥料排施单元图4快换式肥料排施单元结构设计图种因素的影响，致使其应用过程中存在的安全故障也较多，再加上液压系统修理工作人员的专业素养较弱，致使在修理过程中出现较多的问题。
汽车起重机液压系统工作原理首先，液压泵是液压系统的动力源，通过转动传动装置和输入端的动力源（如发动机）相连，将机械能转变为液体能量。
液压泵将液体从液压油箱抽取出来，通过液压管路输送到液压缸。
液压缸是起重机液压系统的执行机构，在液压系统中起到将液压能量转换为机械能量的作用。
液压缸一般由活塞、活塞杆和缸体组成。
当液体从液压泵进入液压缸的一侧时，液压缸的另一侧将存储在其中的液体排出。
液体在液压缸中的压力会使活塞向外移动，驱动起重机移动或提升物体。
液压阀是起重机液压系统的控制装置，用于控制液体的流动和液压系统的工作。
液压阀根据液体的压力和流量，来控制液体进出液压缸的速度、方向和压力。
例如，当需要控制起重机提升速度时，液压阀会调整液压泵输送的液体流量；当需要控制起重机移动方向时，液压阀会控制液压缸的液体进出口。
液压油箱是液压系统的储液装置，用于储存液体并对其进行冷却。
液压油箱是一个密封的容器，内部装有液压油，用于向液压泵提供液体。
液压油箱还设有油温传感器和油液过滤器，用于监测和调节液压油的温度和质量，保证液压系统的正常运行。
在汽车起重机液压系统的工作过程中，液压泵抽取液体从液压油箱进入液压缸，使活塞移动，从而实现吊运物体的目的。
液体的压力和流量通过液压阀控制，可以根据需求进行调节。
当液体进入液压缸的一侧时，另一侧的液体被排出液压缸，并返回液压油箱循环使用。
总结起来，汽车起重机液压系统的工作原理是利用液压泵将机械能转换成液体能量，通过液压阀控制液体的压力和流量，驱动液压缸实现起重机的移动和吊运物体的功能。
液压油箱用于储存液体并对其进行冷却，确保液压系统的正常运行。
这种工作原理使得起重机具有稳定、高效、精确的起重能力，广泛应用于各个领域。

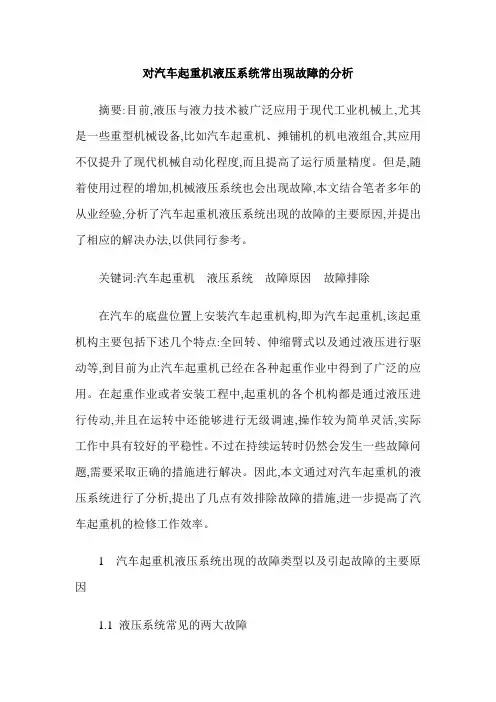

对汽车起重机液压系统常出现故障的分析摘要:目前,液压与液力技术被广泛应用于现代工业机械上,尤其是一些重型机械设备,比如汽车起重机、摊铺机的机电液组合,其应用不仅提升了现代机械自动化程度,而且提高了运行质量精度。
但是,随着使用过程的增加,机械液压系统也会出现故障,本文结合笔者多年的从业经验,分析了汽车起重机液压系统出现的故障的主要原因,并提出了相应的解决办法,以供同行参考。
关键词:汽车起重机液压系统故障原因故障排除在汽车的底盘位置上安装汽车起重机构,即为汽车起重机,该起重机构主要包括下述几个特点:全回转、伸缩臂式以及通过液压进行驱动等,到目前为止汽车起重机已经在各种起重作业中得到了广泛的应用。
在起重作业或者安装工程中,起重机的各个机构都是通过液压进行传动,并且在运转中还能够进行无级调速,操作较为简单灵活,实际工作中具有较好的平稳性。
不过在持续运转时仍然会发生一些故障问题,需要采取正确的措施进行解决。
因此,本文通过对汽车起重机的液压系统进行了分析,提出了几点有效排除故障的措施,进一步提高了汽车起重机的检修工作效率。
1 汽车起重机液压系统出现的故障类型以及引起故障的主要原因1.1 液压系统常见的两大故障起重机液压系统常见的故障能够划分为两大类型:一种属于泄漏故障,另一种则为堵塞故障。
1.1.1 泄漏问题在制作、安装、配置和实际使用液压系统以及相关元件的过程中,发生的误差和磨损问题很容易造成缝隙,油液在流动时会在经过这些缝隙位置处发生漏油问题,这一故障即为泄漏。
该故障又可以分为两种,一种为内漏故障,另一种则为外漏故障。
其中内漏主要指的是在液压元件内部流动的油液出现了从高压区域向低压区域发生的泄漏问题,这一故障将会明显降低液压系统具有的压力,导致各项执行元件的正常运转受到影响。
内漏故障一般会出现于液压阀、液压缸等元件的内部,这主要是由于液压元件的内部出现了磨损现象引起的,常见的磨损问题主要包括油缸活塞上面的密封件遭到破坏,导致进油腔当中的液压油发生泄漏进入到回油腔当中,影响到了油腔的正常运转,甚至造成油腔无法工作的问题。

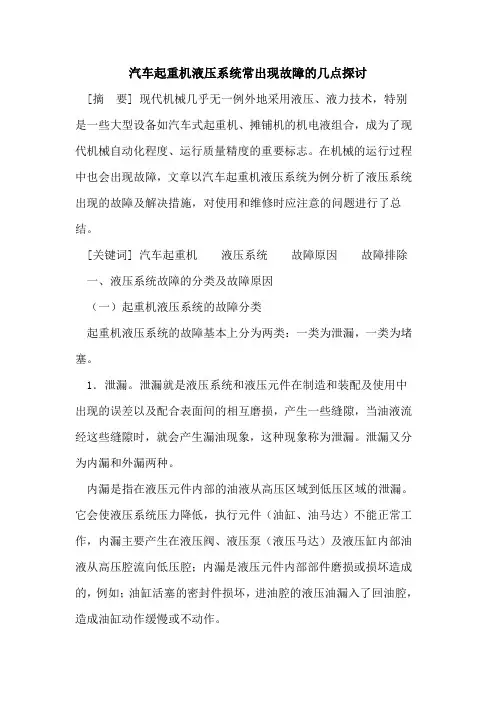

汽车起重机液压系统常出现故障的几点探讨[摘要] 现代机械几乎无一例外地采用液压、液力技术，特别是一些大型设备如汽车式起重机、摊铺机的机电液组合，成为了现代机械自动化程度、运行质量精度的重要标志。
在机械的运行过程中也会出现故障，文章以汽车起重机液压系统为例分析了液压系统出现的故障及解决措施，对使用和维修时应注意的问题进行了总结。
[关键词] 汽车起重机液压系统故障原因故障排除一、液压系统故障的分类及故障原因（一）起重机液压系统的故障分类起重机液压系统的故障基本上分为两类：一类为泄漏，一类为堵塞。
1．泄漏。
泄漏就是液压系统和液压元件在制造和装配及使用中出现的误差以及配合表面间的相互磨损，产生一些缝隙，当油液流经这些缝隙时，就会产生漏油现象，这种现象称为泄漏。
泄漏又分为内漏和外漏两种。
内漏是指在液压元件内部的油液从高压区域到低压区域的泄漏。
它会使液压系统压力降低，执行元件（油缸、油马达）不能正常工作，内漏主要产生在液压阀、液压泵（液压马达）及液压缸内部油液从高压腔流向低压腔；内漏是液压元件内部部件磨损或损坏造成的，例如；油缸活塞的密封件损坏，进油腔的液压油漏入了回油腔，造成油缸动作缓慢或不动作。
外漏是液压系统内的油液流到液压系统外部的泄漏。
外泄漏主要产生在液压系统液压管路、液压阀、液压缸和液压泵（液压马达）的外部，即向零部件的外面渗漏。
具体表现为管接头、密封件、元件接合面、壳体及系统自身原因而引起的油液泄漏。
2．堵塞。
堵塞就是油液由于受阻不能到达指定元件（部位）或缓慢到达。
它会使执行元件无法正常工作或无法工作，甚至会使液压元件损坏。
例如；溢流阀的阀芯或回油口堵塞，会使液压系统的压力无法控制，系统压力无限上升，造成液压元件损坏。
下车多路阀的液控单向阀堵塞，会使支腿油缸的有杆腔（小腔）内的压力油闭锁，产生高压使油缸的缸筒损坏，进油管路或滤芯堵塞会使油泵吸油不充分，液压系统无法正常工作。
（二）液压系统泄漏和堵塞的原因液压系统的泄漏从表面现象看，多为密封件失效、损坏、挤出，或密封表面被拉伤等。
毕业设计题目汽车起重机液压系统的分析系别机械电子工程系专业机械设计与制造班级姓名学号指导教师日期设计任务书设计题目：汽车起重机液压系统的分析设计要求：1.明确系统设计要求；2.分析系统工况，确定主要参数。
3.拟定液压系统原理图。
4液压元件的计算与选择。
进度要求：1、第一周：布置毕业设计任务；2、第二周：开始查资料,打稿；3、第三周：画图及修改底稿；4、第四周：完成电子稿；5、第五周：检查电子稿及排版；6、第六周：修改电子稿及非标准零件；7、第七周：完成毕业设计。
指导教师（签名）：摘要液压技术是机械设备中发展速度最快的技术之一。
特别是近年与微电子、计算机技术相结合、使液压技术进入了一个新的发展阶段。
目前，已广泛应用在工业各领域。
由于近年来微电子、计算机技术的发展，液压元器件制造技术的进一步提高，使液压技术不仅在作为一种基本的传统形式上占有重要地位而且以优良的静态、动态性能成为一种重要的控制手段。
本论文对汽车起重机液压系统进行原理分析，并主要进行了液压元件的计算选择、阀集成块和油箱的机械设计等工作。
通过本论文设计实现的液压站能够满足使用要求，运行稳定，安全性好，维修及改造方便，可以应用在汽车起重机上，提高其安全性和可靠性、并提高其工作效率。
关键词汽车起重机；液压系统；液压元件目录摘要 (II)1 绪论 (2)1.1课题背景 (2)1.2液压系统 (2)1.3汽车起重机 (5)1.4设计内容 (6)2汽车起重机液压系统的方案设计 (7)2.1概述 (7)2.2Q2-8型汽车起重机液压系统工作原理 (7)3元件计算说明书 (11)3.1泵的选择和计算 (11)3.2阀类元件的选择和计算 (11)3.3管路的选择和计算 (12)3.4油箱容积的计算 (13)3.5辅助元件的选择和计算 (15)4 液压系统的结构设计 (17)4.1油箱的设计 (17)4.2集成块设计 (19)5 系统说明书 (22)5.1功能说明 (22)5.2元件清单 (22)结论 (24)致谢 (25)参考文献 (26)1 绪论1.1课题背景汽车起重机是一种安装在汽车底盘上的起重运输设备。
它主要由起升机构,回转机构，变幅机构，伸缩机构和支腿部分等组成,尾车回转系统与起升系统配合,完成尾车液压缸的起升和尾车的升降功能以提高其工作效率。
本论文涉及的是整个液压系统的设计,旨在通过本论文设计实现液压站能够满足使用要求,运行稳定,安全性好,维修及改造方便,可以应用在汽车起重机上,使其输出力大，动作平稳，耐冲击，操作灵活，方便，安全可靠。
1.2液压系统1.2.1液压系统简介液压传动系统是一种以液压油液为工作介质的系统，主要由四部分组成：动力装置、执行装置、控制调节装置和辅助装置。
液压传动的优点：在同等体积下，液压装置能比电气装置产生更多的动力，因而在同等功率下，液压装置体积小、重量轻、结构紧凑。
液压装置工作比较平稳，由于重量轻、惯性小、反应快，液压装置易于实现快速启动、制动和频繁换向。
液压装置能在大范围内实现无级调速（调速范围可达1：2000），还可在运行过程中进行调速。
液压装置易于实现过载保护，还能自行润滑，因此寿命较长。
液压元件已实现了标准化、系列化和通用化，液压系统的设计、制造和使用都比较方便。
液压传动的缺点：1.由于油液的泄漏性和可压缩性，液压传动不能保证严格的传动比。
2.液压传动在工作过程中常有较多能量损失，长距离传动时更是如此。
3.液压传动对油温变化比较敏感，工作稳定性易受到温度的影响。
4.为减少泄漏，液压元件在制造精度上要求较高，因此它的造价较贵，而且对油液的污染比较敏感。
5.液压传动装置出现故障时不易查找原因。
1.2.2液压系统应用现状由于要使用原油炼制品作为传动介质，近代液压传动是由19世纪崛起并蓬勃发展的石油工业推动起来的。
二战后，液压技术迅速转向民用，并随着各种标准的不断制定和完善，各类元件的标准化、规格化、系列化而在机器制造、工程机械、农业机械、汽车制造等行业中推广开来。
本世纪60年代后，原子能技术、空间技术、计算机技术（微电子技术）等的发展再次将液压技术推向前进，使它发展成为包括传动、控制、监测在内的一门完整的自动化技术，在国民经济的各方面都得到了应用。
当前，液压技术在实现高压、高速、大功率、高效率、低噪声、经久耐用、高度集成化等各项要求方面都取得了重大的成果，在完善比例控制、伺服控制、数字控制等技术上也有许多新成就。
此外、液压元件和液压系统的计算机辅助设计、计算机仿真的优化以及微机控制等开发性工作方面也有日益有显著的成绩。
1.2.3液压系统技术标件本液压控制系统技术条件参照中华人民共和国国家标准GB3766—83，JB2131—7制定。
1．液压系统的设计满足以下一般要求（1）基本要求：ａ．人员安全ｂ．运转正常ｃ．设备寿命长ｄ．维修方便ｅ.成本低廉ｆ．外形美观ｇ．性能稳定ｈ．防尘能力强ｉ．操作简单（2）安全要求ａ．系统中必须有超压保护；ｂ．设计系统时，应使元件位于装拆处，并能安全地调整与工作；ｃ．系统中所有元件必须按制造厂家的规定进行操作；ｄ．系统中所有元件必须具有合格证。
（3）工作温度系统的设计必须将系统发热减小到最小程度，液压泵的进口温度不应超过６０度2．液压控制系统中液压泵的安装要求（1）液压泵与变速箱之间的联轴器的形式与安装，必须符合液压泵和源动机制造厂的规定；（2）液压泵与源动机的安装底座，必须具有足够的刚性，以保证运转时始终同轴；（3）外露的旋转轴和联轴器必须有防护罩。
3．控制阀（1）为保证安全，阀的安装必须考虑重力、冲击或振动对内部主要零件的影响；（2）在起动、制动或在控制系统失灵时必须由起失效保护作用的阀来控制。
4．管路、接头及通道（1）管路设置应安全合理，便于元件调整、修理、更换；（2）管路弯曲处，应圆滑，不应有明显的凹痕及压扁现象；（3）系统装配前，接头、管路及通道（包括钻孔）必须清洗干净，不允许有任何污物（如铁屑、毛刺、纤维状杂质等）存在；（4）管路不允许用来支承设备或阀板。
5．油箱（1）油箱公称容积，应符合GB2876—81的规定；（2）在系统正常工作条件下，必须能充分散发油中的热量；（3）在正常工况下，必须容纳全部从系统中流回的液压油；（4）必须防止溢出或漏出的污染油液直接通油箱；（5）油箱表面处理时，所有内在面必须彻底清洗并除去全部水分、灰土、锈蚀物、纤维及其他杂质等；（6）油箱上必须有液位计，油箱上部应有空气滤清器，使油箱内空气达到清洁度标准。
6．滤油器（1）为消除液压油中有害杂质，必须装有滤油器，滤油器的等级和过滤后液压油的清洁度应符合元件与设备的要求；（2）滤油器应安装在方便之处，并必须有足够的空间以便更换滤芯，且不必将油箱中的油排出就可以维修；（3）当滤油器需清洗和更换滤芯时，应有污染报警装置。
7．密封件（1）密封件的材料必须与同它相接触的材料及环境相适应；（2）密封件如有创伤、拉伤、切边、老化等不得用于装配。
1.3汽车起重机1.3.1起重机械简介起重机械是指在一定范围内垂直提升和水平搬运重物的多动作机械。
又称吊车。
属于物料搬运机械。
起重机的工作特点是做间歇性运动，即在一个工作循环中取料、运移、卸载等动作的相应机构是交替工作的。
中国古代灌溉农田用的桔就是臂架型起重机的雏形。
14世纪，西欧出现了人力和畜力驱动的转动臂架型起重机。
19世纪前期，出现了桥式起重机；起重机的重要磨损件如轴、齿轮和吊具等开始采用金属材料制造，并开始采用水力驱动。
19世纪后期，蒸汽驱动的起重机逐渐取代了水力驱动的起重机。
20世纪20年代开始，由于电气工业和内燃机工业迅速发展，以电动机或内燃机为动力装置的各种起重机基本形成。
近年来以液压系统为主的起重机械发展更加迅速。
起重机主要包括起升机构、运行机构、变幅机构、回转机构和金属结构等。
起升机构是起重机的基本工作机构，它们大多是由吊挂系统和绞车组成，也有通过液压系统升降重物的。
运行机构用以纵向水平运移重物或调整起重机的工作位置，一般是由电动机、减速器、制动器和车轮组成。
变幅机构只配备在臂架型起重机上，臂架仰起时幅度减小，俯下时幅度增大，分平衡变幅和非平衡变幅两种。
回转机构用以使臂架回转，是由驱动装置和回转支承装置组成。
金属结构是起重机的骨架，主要承载件如桥架、臂架和门架可为箱形结构或桁架结构，也可为腹板结构，有的可用型钢作为支承梁。
起重机根据结构的不同可以分为：①桥架型起重机。
可在长方形场地及其上空作业，多用于车间、仓库、露天堆场等处的物品装卸，有梁式起重机、桥式起重机、龙门起重机、缆索起重机、运载桥等。
②臂架型起重机。
可在圆形场地及其上空作业，多用于露天装卸及安装等工作，有门座起重机、浮游起重机、桅杆起重机、壁行起重机和甲板起重机等。
另外，起重机也可以根据驱动方式、工作类型、机动性和用途等进行分类。
1.3.2汽车起重机简介汽车起重机机是起重机械的一种，汽车式起重机是把起重机安装在载重汽车底盘上的一种起重机.近年来由于汽车载重能力的不断提高, 各种专门的汽车底盘的产生,致使大吨位的汽车式起重机不断的涌现, 由于液压机构被广泛地用在汽车起重机上, 用高强度钢材作为起重机的臂杆,使它无论在操作上还是在使用性能方面都具备了很多的优越性.因此,汽车式起重机是目前使用最广泛的一种起重机。
这种起重机的优点是效率高、能耗低、使用成本低、使用过程中维护量少、操作简单，安全可靠，机动性好，转移迅速。
缺点是工作时须支腿，不能负荷行驶，也不适合在松软或泥泞的场地上工作。
主要应用于水利、电力、石油化工、港口和桥梁等大型建设工程。
起重机的种类：起重机的种类有很多，大体包括：履带式、轮式、塔式和门式起重机。
轮式起重机又包括：汽车起重机、越野起重机和全地面起重机。
按吊臂结构又可分为：衍架式吊臂和箱型伸缩式吊臂。
1.4设计内容设计的主要内容为一套完整的液压传动系统,从系统工作环境和完成的功能的分析开始,通过比较分析拟定该液压系统的原理图,计算系统的主要参数,选择执行元件和各种液压辅助元件,包括油箱的初步设计,泵、电动机、阀类元件以及其它液压辅助装置(过滤器、液位计、密封件、管件、管接头、测压组件等)的选择,集成块和油箱结构的机械设计,最后是液压泵站的结构设计以及整个液压系统的组装,并提出系统的使用说明书.2汽车起重机液压系统的方案设计2.1概述汽车起重机是一种安装在汽车底盘上的起重运输设备。
它主要由起升机构,回转机构，变幅机构，伸缩机构和支腿部分等组成，这些工作机构动作的完成由液压系统来驱动。
一般要求输出力大，动作平稳，耐冲击，操作灵活，方便，安全可靠。
Q2-8型汽车起重机采用液压传动，最大起重量为80KN，最大起重高度为11.5m起重装置可连续回转。
