无人机模拟器操典

航空航天行业中的飞行模拟器使用方法介绍【介绍】飞行模拟器是航空航天行业中非常重要的工具之一。

它是一种仿真系统，能够模拟飞行器的操作和飞行情况，为飞行员提供培训和实践的机会。

本文将介绍航空航天行业中飞行模拟器的使用方法，包括入门操作、训练功能和实践应用。

【入门操作】1. 启动模拟器：打开计算机上的飞行模拟器软件，点击“启动”按钮，等待程序加载完成。

2. 选择飞机型号：从可用的飞机型号列表中选择一种飞机，可以根据喜好或训练需求进行选择。

3. 设置起始点：选择起始点，可以是机场、航空母舰或特定的位置。

在模拟器中，你可以选择全球范围内的起点。

4. 飞行场景设置：调整飞行场景，包括天气条件、时间、季节等参数。

这些设置可以根据训练目的进行调整。

【训练功能】1. 飞行操作：飞行模拟器可以模拟真实的飞行场景和操作。

通过模拟器，飞行员可以学习起飞、降落、导航、飞行规则等基本操作。

2. 紧急情况模拟：飞行模拟器可以模拟各种紧急情况，如引擎故障、系统故障等。

飞行员可以通过模拟器中训练来提高应对紧急情况的能力。

3. 多机飞行：模拟器还可以训练多机编队飞行。

飞行员可以与其他模拟器用户一起训练，提高团队协作和飞行编队技巧。

4. 仪表训练：模拟器中的仪表板和航电系统都是非常真实的，飞行员可以进行仪表飞行的训练和实践。

【实践应用】1. 飞行员培训：飞行模拟器在飞行员培训中起着至关重要的作用。

通过在模拟器中进行训练，飞行员可以提高飞行技巧、熟悉机型操作，并且减少真实飞行中的风险。

2. 故障排除：飞行模拟器可以用于故障排除训练。

飞行员可以模拟各种系统故障和紧急情况，学习如何进行正确的应对和排除故障。

3. 新技术测试：在航空航天行业中，飞行模拟器可以用于测试新技术和新飞行器的性能。

通过模拟器可以提前了解可能出现的问题，并进行优化和改进。

4. 应急响应演练：在紧急情况下，飞行模拟器可以用于进行应急响应演练。

飞行员可以在模拟器中模拟各种灾难和紧急情况，为实际行动做好充分的准备。

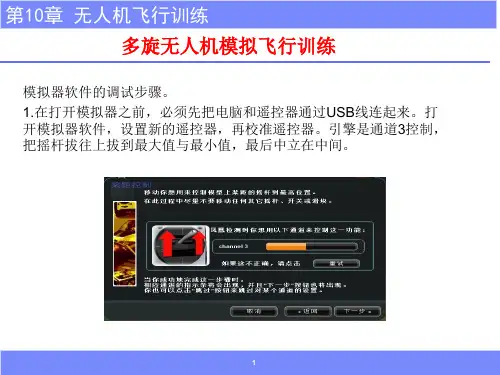

无人机教学内容模拟器教学方法一、配置遥控器，选择模型1.打开凤凰模拟器,点击上面的系统配置,选择配置新遥控器，校准遥杆，把所有摇杆打到中立位置，移动所有遥感，感应最大最小行程量，把遥感所有方向推到顶，让模拟器得到遥控器的最大最小行程量。

2.根据每个操作手的不同区分好美国手和日本手的区别配置遥感3.选择多旋翼模型，进行训练二、基础练习1.在训练模式悬停训练对飞机进行对尾、对头、侧位悬停。

（1）单一通道练习打开升降舵通道，对四个方向进行练习；通过后打开副翼通道，对四个方向进行练习。

（2）对尾悬停打开升降舵，副翼通道，无人机尾部朝向飞手，升空完成悬停，尽量保持在定点不跑。

（3）对头悬停打开升降舵，副翼通道，无人机升空后，相对于操控手而言，机头朝向操控手，完成定点悬停（4）侧位悬停打开升降舵，副翼通道，无人机升空后，相对于操控手而言，机头向左（左侧位）或向右（右侧位），完成定点悬停。

（5）所有方向定点悬停将悬停训练模式所有控制通道打开，完成对头、对尾、侧位定点悬停（6）倾45°定点悬停将悬停训练模式所有控制通道打开，对飞机对尾（对头）方向的顺时针45°和逆时针45°进行定点悬停（7）360°自旋各方向悬停通过后，进行360°自旋。

2.圆心场地悬停、自旋，在选择场地菜单中选择场地布局找到F3C 方框，对所有方向进行悬停，自旋。

打开屏幕显示，将模拟速度、遥控器、飞行状态调到显示屏观察飞行时的细节。

（1）悬停训练根据每个人的学习进度，调整相应的模拟速度，进行对尾、对头、侧位悬停训练，而后再进行45度悬停训练。

能够控制在圆内再慢慢提高模拟速度。

（2）360°自旋根据每个人的学习进度，调整相应的模拟速度，进行360°自旋，能够控制在圆内再慢慢提高模拟速度。

S1000教学方法一、起飞降落示范对学员进行起飞和降落示范，确保每个人都能顺利起飞降落（每天第一次起飞时，都要自己先起飞，确定安全无误后再给学员）在给学员控制权限前应提醒学员要把学员控的所有行程量打到中立位置，然后给学员倒数3秒后再把控制权限切给学员。

6.2常规旋翼模拟飞行6.2.1 常规旋翼模拟调试配置新遥控器后，无需在进行新的遥控器配置。

1.打开PhoenixRC模拟器，点击更换无人机，选择Aerobatic中的700练习机。

如图6-2-1所示图6-2-1 设置模型2. 如果发现飞机通道相反，点击控制通道设置-编辑配置文件。

如图6-2-2所示图6-2-2 编辑配置文件3.点击详细信息，选择直升机界面，在相反通道的后面，打“√”或者取消“√”。

如图 6-2-3图6-2-3 控制通道4.点击完成，准备起飞。

6.2.2 基础飞行1.起飞与降落旋翼机头向前从场地中央柔和起飞至目视高度飞行 10-20秒后，旋翼柔和下降着陆于场地中央 3 平方米范围内。

如图6-2-4所示图6-2-4起飞与降落2.悬停旋翼机头向前于起降区起飞，垂直匀速上升至2米高度悬停不少于4秒，旋翼垂直匀速下降着陆于起降区。

如图6-2-5所示如图6-2-5悬停3.四位悬停旋翼机头向前于起降区起飞，垂直匀速上升至2米高度悬停2秒，机体向任意方向依次做4个90°缓慢自转并在每个90°位置悬停2秒以上；旋翼垂直匀速下降着陆于起降区。

如图6-2-6所示图6-2-6 四位悬停4.水平位移旋翼机头向前于起降区起飞，垂直匀速上升至2米高度悬停2秒，旋翼右水平匀速移动至1号(或2号)旗上空悬停至少2秒，旋翼反向水平匀速移动至2号或(或1号)旗上空悬停至少2秒，旋翼反向水平匀速移动至起降区上空悬停至少2秒，旋翼垂直匀速下降着陆于起降区。

如图6-2-7所示图6-2-7 水平位移6.2.3 航线飞行1.垂直矩形带180°自转旋翼机头向左(或右)于起降区起飞，垂直匀速上升至2米高度悬停2秒，水平后退飞行至1号(或2号)旗上空悬停2秒，垂直上升同步做180°自转至7米高度悬停2秒，水平后退飞行至2号(或1号)旗上空7米高度悬停2秒，旋翼降同步做180°自转至2米高度悬停2秒，旋翼退飞行至起降区上空2米高度悬停2秒，垂直匀速下降着陆于起降区。

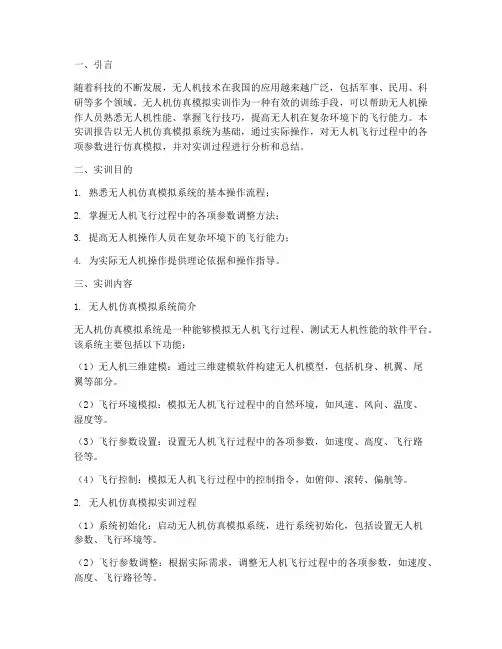

一、引言随着科技的不断发展，无人机技术在我国的应用越来越广泛，包括军事、民用、科研等多个领域。

无人机仿真模拟实训作为一种有效的训练手段，可以帮助无人机操作人员熟悉无人机性能、掌握飞行技巧，提高无人机在复杂环境下的飞行能力。

本实训报告以无人机仿真模拟系统为基础，通过实际操作，对无人机飞行过程中的各项参数进行仿真模拟，并对实训过程进行分析和总结。

二、实训目的1. 熟悉无人机仿真模拟系统的基本操作流程；2. 掌握无人机飞行过程中的各项参数调整方法；3. 提高无人机操作人员在复杂环境下的飞行能力；4. 为实际无人机操作提供理论依据和操作指导。

三、实训内容1. 无人机仿真模拟系统简介无人机仿真模拟系统是一种能够模拟无人机飞行过程、测试无人机性能的软件平台。

该系统主要包括以下功能：（1）无人机三维建模：通过三维建模软件构建无人机模型，包括机身、机翼、尾翼等部分。

（2）飞行环境模拟：模拟无人机飞行过程中的自然环境，如风速、风向、温度、湿度等。

（3）飞行参数设置：设置无人机飞行过程中的各项参数，如速度、高度、飞行路径等。

（4）飞行控制：模拟无人机飞行过程中的控制指令，如俯仰、滚转、偏航等。

2. 无人机仿真模拟实训过程（1）系统初始化：启动无人机仿真模拟系统，进行系统初始化，包括设置无人机参数、飞行环境等。

（2）飞行参数调整：根据实际需求，调整无人机飞行过程中的各项参数，如速度、高度、飞行路径等。

（3）飞行控制：通过模拟操作，控制无人机完成各种飞行动作，如起飞、降落、悬停、转弯等。

（4）复杂环境模拟：在仿真系统中模拟复杂环境，如障碍物、风力、雨雪等，测试无人机在复杂环境下的飞行能力。

（5）数据分析：对无人机飞行过程中的各项参数进行统计分析，评估无人机性能。

3. 无人机仿真模拟实训结果分析（1）无人机飞行稳定性：在仿真模拟过程中，无人机飞行稳定性较好，未出现明显的失控现象。

（2）飞行路径规划：通过调整飞行参数，无人机能够按照预设路径进行飞行，满足实际需求。

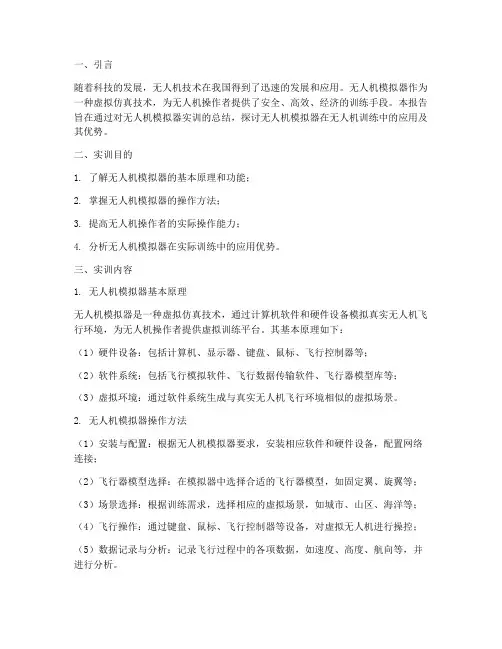

一、引言随着科技的发展，无人机技术在我国得到了迅速的发展和应用。

无人机模拟器作为一种虚拟仿真技术，为无人机操作者提供了安全、高效、经济的训练手段。

本报告旨在通过对无人机模拟器实训的总结，探讨无人机模拟器在无人机训练中的应用及其优势。

二、实训目的1. 了解无人机模拟器的基本原理和功能；2. 掌握无人机模拟器的操作方法；3. 提高无人机操作者的实际操作能力；4. 分析无人机模拟器在实际训练中的应用优势。

三、实训内容1. 无人机模拟器基本原理无人机模拟器是一种虚拟仿真技术，通过计算机软件和硬件设备模拟真实无人机飞行环境，为无人机操作者提供虚拟训练平台。

其基本原理如下：（1）硬件设备：包括计算机、显示器、键盘、鼠标、飞行控制器等；（2）软件系统：包括飞行模拟软件、飞行数据传输软件、飞行器模型库等；（3）虚拟环境：通过软件系统生成与真实无人机飞行环境相似的虚拟场景。

2. 无人机模拟器操作方法（1）安装与配置：根据无人机模拟器要求，安装相应软件和硬件设备，配置网络连接；（2）飞行器模型选择：在模拟器中选择合适的飞行器模型，如固定翼、旋翼等；（3）场景选择：根据训练需求，选择相应的虚拟场景，如城市、山区、海洋等；（4）飞行操作：通过键盘、鼠标、飞行控制器等设备，对虚拟无人机进行操控；（5）数据记录与分析：记录飞行过程中的各项数据，如速度、高度、航向等，并进行分析。

3. 无人机模拟器在实际训练中的应用（1）基础训练：无人机操作者可以通过模拟器进行基础训练，如起飞、降落、悬停、转向等；（2）复杂场景训练：模拟器可以模拟各种复杂场景，如城市、山区、海洋等，帮助操作者提高应对复杂环境的能力；（3）应急处理训练：模拟器可以模拟各种应急情况，如飞行器失控、机械故障等，帮助操作者掌握应急处理方法；（4）团队协作训练：模拟器可以支持多人同时训练，提高团队协作能力。

四、实训总结1. 无人机模拟器在无人机训练中的应用优势（1）安全性：模拟器训练可以避免真实无人机训练中的安全风险，提高操作者的安全意识；（2）经济性：模拟器训练成本较低，可节省大量训练经费；（3）高效性：模拟器可以模拟各种场景，提高操作者的实际操作能力；（4）可重复性：模拟器训练可重复进行，使操作者不断巩固和提高技能。

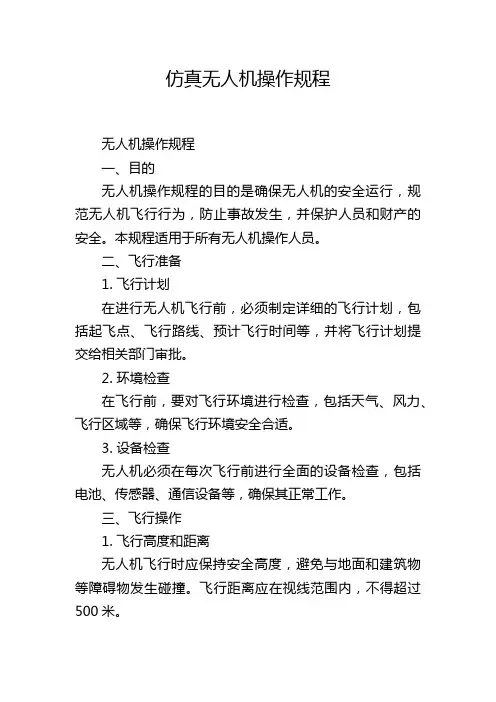

仿真无人机操作规程无人机操作规程一、目的无人机操作规程的目的是确保无人机的安全运行，规范无人机飞行行为，防止事故发生，并保护人员和财产的安全。

本规程适用于所有无人机操作人员。

二、飞行准备1. 飞行计划在进行无人机飞行前，必须制定详细的飞行计划，包括起飞点、飞行路线、预计飞行时间等，并将飞行计划提交给相关部门审批。

2. 环境检查在飞行前，要对飞行环境进行检查，包括天气、风力、飞行区域等，确保飞行环境安全合适。

3. 设备检查无人机必须在每次飞行前进行全面的设备检查，包括电池、传感器、通信设备等，确保其正常工作。

三、飞行操作1. 飞行高度和距离无人机飞行时应保持安全高度，避免与地面和建筑物等障碍物发生碰撞。

飞行距离应在视线范围内，不得超过500米。

2. 飞行速度无人机飞行速度应符合相关法律法规的规定，确保安全飞行，避免发生危险行为和事故。

3. 飞行时间无人机的飞行时间应根据设备续航能力进行合理规划，避免电量不足导致飞行中断或事故发生。

4. 通信与监控无人机飞行时，应保持与地面操作人员的通信畅通，及时报告飞行状况，并遵从地面操作人员的指示。

同时，无人机操作人员应时刻监控无人机的飞行状况，发现异常情况及时采取应对措施。

5. 飞行禁区无人机飞行时应避免进入民用航空领域、军事设施、机场等飞行禁区，严禁距离人口密集区和重要基础设施过近飞行。

四、事故应急处理1. 事故报告无人机发生事故时，无人机操作人员应立即向相关部门报告事故情况，并配合进行事故调查。

2. 救援和防护无人机操作人员在发生事故后，应立即采取救援措施，尽力保护人员的安全，并协助相关部门进行灾害防护工作。

3. 受损设备处理无人机发生事故后，受损的设备应经过专业人员检修后再进行使用，确保其工作正常。

五、其他规定1. 安全意识无人机操作人员应具备良好的安全意识，严禁饮酒、吸烟等影响飞行安全的行为。

2. 法律法规无人机操作人员应严格遵守国家和地方的法律法规，不得进行违法操作。

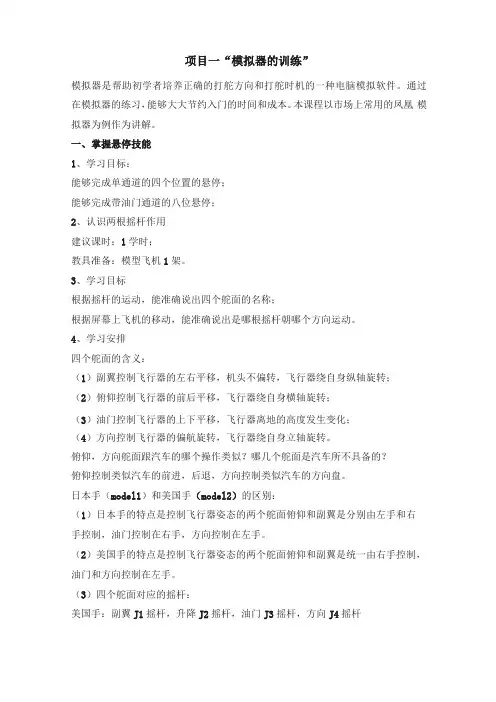

项目一“模拟器的训练”模拟器是帮助初学者培养正确的打舵方向和打舵时机的一种电脑模拟软件。

通过在模拟器的练习，能够大大节约入门的时间和成本。

本课程以市场上常用的凤凰模拟器为例作为讲解。

一、掌握悬停技能1、学习目标：能够完成单通道的四个位置的悬停；能够完成带油门通道的八位悬停；2、认识两根摇杆作用建议课时：1学时；教具准备：模型飞机1架。

3、学习目标根据摇杆的运动，能准确说出四个舵面的名称；根据屏幕上飞机的移动，能准确说出是哪根摇杆朝哪个方向运动。

4、学习安排四个舵面的含义：（1）副翼控制飞行器的左右平移，机头不偏转，飞行器绕自身纵轴旋转；（2）俯仰控制飞行器的前后平移，飞行器绕自身横轴旋转；（3）油门控制飞行器的上下平移，飞行器离地的高度发生变化；（4）方向控制飞行器的偏航旋转，飞行器绕自身立轴旋转。

俯仰，方向舵面跟汽车的哪个操作类似？哪几个舵面是汽车所不具备的？俯仰控制类似汽车的前进，后退，方向控制类似汽车的方向盘。

日本手（model1）和美国手（model2）的区别：（1）日本手的特点是控制飞行器姿态的两个舵面俯仰和副翼是分别由左手和右手控制，油门控制在右手，方向控制在左手。

（2）美国手的特点是控制飞行器姿态的两个舵面俯仰和副翼是统一由右手控制，油门和方向控制在左手。

（3）四个舵面对应的摇杆：美国手：副翼J1摇杆，升降J2摇杆，油门J3摇杆，方向J4摇杆日本手：副翼J1摇杆，升降J3摇杆，油门J2摇杆，方向J4摇杆（4）通道的顺序：副翼第1通道，俯仰第2通道，方向第4通道，油门第3通道，螺距（直升机）第6通道。

（5）分别写出以下图例各是哪种运动？分别是哪个舵面控制的？二、八位悬停的含义1、建议课时：1学时；2、教具准备：模型飞机1架；3、学习目标熟悉八位悬停的基本含义；能够理解同一个姿态在离人不同位置处会发生转换；当飞机飞行一个完整的八字航线过程中，简述飞机姿态在各个点的变化过程。

4、学习安排用模型飞机分别演示对尾，对头，左右侧位悬停的状态；用模型飞机分别演示对尾，对头，左右侧位悬停的状态；用模型飞机分别演示45°悬停的四种状态，每个姿态均是以机头朝向的位置来判断的；当飞机以机头向右的状态从左向右飞行的过程中，简述1,2,3,4,5这五个位置相对于操作者姿态的变化过程。

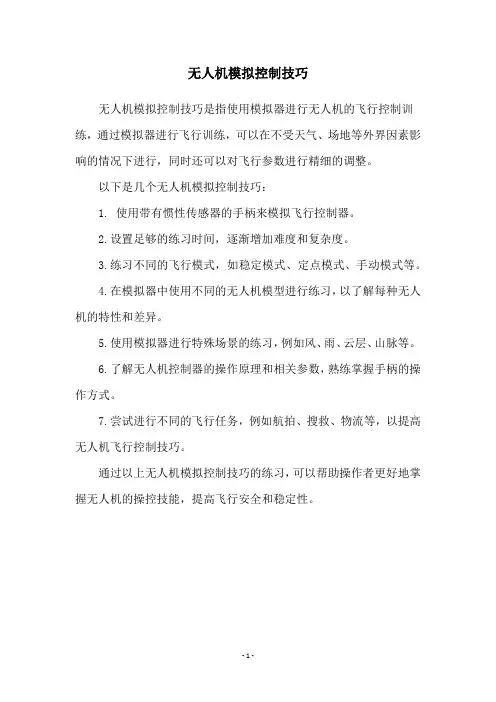

无人机模拟控制技巧
无人机模拟控制技巧是指使用模拟器进行无人机的飞行控制训练，通过模拟器进行飞行训练，可以在不受天气、场地等外界因素影响的情况下进行，同时还可以对飞行参数进行精细的调整。

以下是几个无人机模拟控制技巧：
1. 使用带有惯性传感器的手柄来模拟飞行控制器。

2.设置足够的练习时间，逐渐增加难度和复杂度。

3.练习不同的飞行模式，如稳定模式、定点模式、手动模式等。

4.在模拟器中使用不同的无人机模型进行练习，以了解每种无人机的特性和差异。

5.使用模拟器进行特殊场景的练习，例如风、雨、云层、山脉等。

6.了解无人机控制器的操作原理和相关参数，熟练掌握手柄的操作方式。

7.尝试进行不同的飞行任务，例如航拍、搜救、物流等，以提高无人机飞行控制技巧。

通过以上无人机模拟控制技巧的练习，可以帮助操作者更好地掌握无人机的操控技能，提高飞行安全和稳定性。

- 1 -。
