solidworks高级培训-钣金

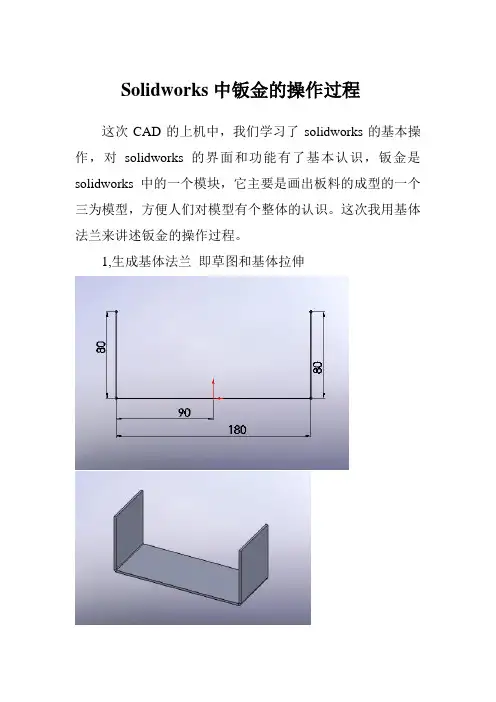

Solidworks中钣金的操作过程
这次CAD的上机中，我们学习了solidworks的基本操作，对solidworks的界面和功能有了基本认识，钣金是solidworks中的一个模块，它主要是画出板料的成型的一个三为模型，方便人们对模型有个整体的认识。

这次我用基体法兰来讲述钣金的操作过程。

1,生成基体法兰即草图和基体拉伸
拉伸切除图后
2,添加斜接法兰
3,镜向零件及生成新的折弯
4,添加边线法兰并编辑其草图轮廓
5,镜向特征
6,添加和折弯薄片
7,添加穿过折弯的切除
8,折叠或展开折弯
9,生成闭合角
10,建立钣金工程图
学习心得体会
这次solidworks的上机中，个人感觉这个软件比较好上手，操作起来比较方便，对初学者要求不高，因此，这次上机基本上没什么太大的困难，这次钣金的制作过程中，遇到的困难有：边线法兰的链接，斜接法兰过程中的延伸，法兰的左右镜像。

这些在操作过程中遇到的困难，主要是因为对这个界面不熟悉及对这个的键的功能，不熟造成的，解决的方式是对的不太熟的功能键，进行重复的操作，看有什么不同的反应结果，这样多试几次就可以找到问题所在。

其他的就没什么问题，虽然这次上机学到了一些基本的操作，但是要想真正学还好这个软件的下功夫，还要多努力才行。

solidworks钣金命令的用法(一)Solidworks钣金命令使用指南1. 弯曲命令•功能说明：将平面钣金件以指定的曲线进行弯曲，用于制作弧形或曲线形状的钣金零件。

•使用方法：选择需要弯曲的平面，选择要弯曲的曲线，设置弯曲半径、弯曲角度等参数，点击确认进行弯曲操作。

2. 切割命令•功能说明：在钣金上创建切割边界，将钣金分割成所需的任意形状，用于制作复杂形状的钣金零件。

•使用方法：选择需要切割的钣金，绘制切割边界，设置切割方式（盖板、切割、移位等），点击确认进行切割操作。

3. 扣除命令•功能说明：根据倒角半径的设置，通过扣除钣金边缘的指定部分来创建倒角效果。

•使用方法：选择需要倒角的边缘，设置倒角半径、倒角类型（直角、圆弧等），点击确认进行倒角操作。

4. 压缩命令•功能说明：通过选定的平面区域，压缩钣金的尺寸来创建凹凸效果，用于制作凸起或凹陷的钣金零件。

•使用方法：选择需要压缩的平面区域，设置压缩的深度、方向、方式等参数，点击确认进行压缩操作。

5. 反弯命令•功能说明：将弯曲的钣金件恢复成平面状态，一般用于对弯曲零件进行修改或重新设计。

•使用方法：选择需要恢复的钣金件，设置弯曲线、弯曲方向等参数，点击确认进行反弯操作。

6. 拉伸命令•功能说明：将平面的钣金件沿指定路径拉伸为三维形状，用于制作具有拉长或压缩效果的钣金零件。

•使用方法：选择需要拉伸的钣金件，选择拉伸的路径，设置拉伸的距离、方向等参数，点击确认进行拉伸操作。

7. 添加连接件•功能说明：在钣金件上添加连接件（螺栓、螺钉等）以实现钣金件之间的链接和固定。

•使用方法：选择需要添加连接件的钣金件，选择连接件类型、大小等参数，点击确认进行添加操作。

注意：以上命令仅为部分Solidworks钣金命令的使用指南，更多命令和功能请参考Solidworks的官方文档和教程。

我们这里以创建钣金折弯为例。

1.首先打开电脑上的SolidWorks软件并新建一个零件模型，在前视基准面上绘制草图，创建基体法兰。

钣金厚度1 mm，折弯半径1 mm。

2.然后创建拉伸切除特征。

3.单击钣金，选择绘制的折弯。

4.选择图示端面，绘制草图。

5.退出草图。

6.在弹等等。

1.首先打开电脑上的SolidWorks软件并新建一个零件模型，在前视基准面上绘制草图，创建基体法兰。

钣金厚度1mm，折弯半径1mm。

2.然后创建拉伸切除特征。

3.单击钣金，选择绘制的折弯。

4.选择图示端面，绘制草图。

5.退出草图。

6.在弹出的窗口中点击零件端面上一点，钣金将向所点一侧折弯，参数自行设置。

7.点击确定即可。

8.SolidWorks是达索系统下的子公司，专门负责研发与销售机械设计软件的视窗产品。

SolidWorks软件是世界上第一个基于Windows 开发的三维CAD系统，由于技术创新符合CAD技术的发展潮流和趋势，深受用户的喜欢。

Solidworks软件功能强大，组件繁多。

新建任意一个钣金零件，保存。

钣金的一般查看展开图功能：这个功能是我们经常使用的，因为我们经常要查看展开图会不会干涉；具体操作就是点击左边钣金工具中的这个按钮，零件展开，再点击一下就折叠起来了，其实我们能看到，这个操作实际上就是设计树中的“平板型式”的解压与压缩过程。

钣金的过程中展开：这个功能必须去折叠一起使用的，连个按钮图标在此处，比如我们要在展开图上通过折弯线开一个圆孔，然后再折叠起来。

首先点击展开按钮，选择一个固定面，然后选择收集所有折弯，系统会自动收集，确定，就展开了，设计树中也会出现这个特征名字。

钣金的折叠：演示一下用法，选择一个平面画一个草图圆孔，拉伸切除生成一个孔，这时我们再点击折叠按钮，再次收集所有折弯，确定，零件就折叠完成了。

请注意设计树上展开--切除拉伸--折叠。

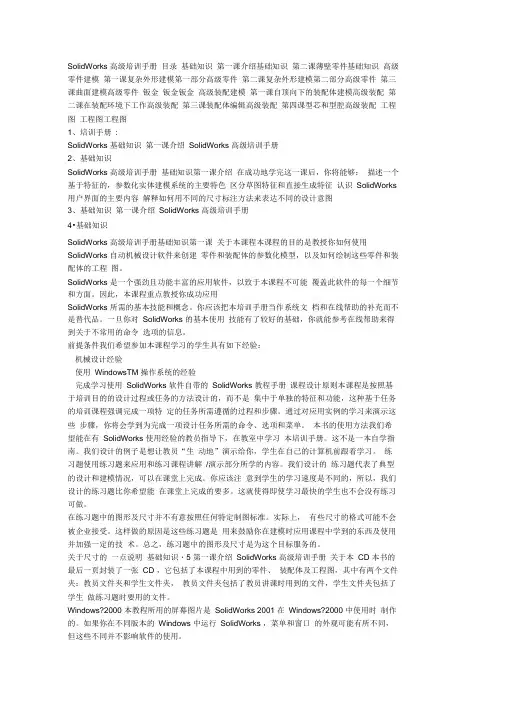

SolidWorks 高级培训手册目录基础知识第一课介绍基础知识第二课薄壁零件基础知识高级零件建模第一课复杂外形建模第一部分高级零件第二课复杂外形建模第二部分高级零件第三课曲面建模高级零件钣金钣金钣金高级装配建模第一课自顶向下的装配体建模高级装配第二课在装配环境下工作高级装配第三课装配体编辑高级装配第四课型芯和型腔高级装配工程图工程图工程图1、培训手册:SolidWorks 基础知识第一课介绍SolidWorks 高级培训手册2、基础知识SolidWorks 高级培训手册基础知识第一课介绍在成功地学完这一课后，你将能够：描述一个基于特征的，参数化实体建模系统的主要特色区分草图特征和直接生成特征认识SolidWorks 用户界面的主要内容解释如何用不同的尺寸标注方法来表达不同的设计意图3、基础知识第一课介绍SolidWorks 高级培训手册4•基础知识SolidWorks 高级培训手册基础知识第一课关于本课程本课程的目的是教授你如何使用SolidWorks 自动机械设计软件来创建零件和装配体的参数化模型，以及如何绘制这些零件和装配体的工程图。

SolidWorks 是一个强劲且功能丰富的应用软件，以致于本课程不可能覆盖此软件的每一个细节和方面。

因此，本课程重点教授你成功应用SolidWorks 所需的基本技能和概念。

你应该把本培训手册当作系统文档和在线帮助的补充而不是替代品。

一旦你对SolidWorks 的基本使用技能有了较好的基础，你就能参考在线帮助来得到关于不常用的命令选项的信息。

前提条件我们希望参加本课程学习的学生具有如下经验：机械设计经验使用WindowsTM 操作系统的经验完成学习使用SolidWorks 软件自带的SolidWorks 教程手册课程设计原则本课程是按照基于培训目的的设计过程或任务的方法设计的，而不是集中于单独的特征和功能，这种基于任务的培训课程强调完成一项特定的任务所需遵循的过程和步骤。

sw钣金详细教程SW钣金详细教程1. 介绍SW（SolidWorks）软件是一种专业的三维CAD软件，广泛应用于产品设计和机械制造领域。

钣金是一种常见的制造过程，用于制作金属零件和结构。

在SW中，钣金功能可以帮助用户创建和编辑钣金零件，并生成钣金图纸和扁平化图。

2. 创建钣金零件在SW中创建钣金零件的第一步是选择合适的零件模板。

SW提供了多种预定义的钣金零件模板，如板料、盖子、箱子等。

用户可以根据实际需求选择适当的模板。

接下来，用户需要绘制钣金零件的剖视草图。

剖视草图应包含所需的几何形状和尺寸。

用户可以使用SW提供的绘图工具创建所需的形状。

在绘制过程中，还可以使用约束和尺寸工具确保草图的几何条件和尺寸要求。

完成草图后，用户需要将其用作基础，通过选择打开“钣金”选项来创建钣金零件。

SW将自动将草图转换为基本钣金特征，如折弯、拉伸等。

用户可以根据需要添加更多的钣金特征，如剪切、孔洞等。

3. 编辑钣金零件SW提供了丰富的功能和工具，用于编辑已创建的钣金零件。

用户可以使用这些功能来修改钣金特征、添加附加特征或更改几何形状。

例如，如果需要修改折弯角度或半径，用户可以选择对应的折弯特征并修改其参数值。

SW会自动更新相关的几何形状和尺寸。

此外，用户还可以添加附加的钣金特征，如转角、切口、挤压等。

这些特征可以通过选择相应的工具并指定所需参数来添加。

4. 生成钣金图纸在创建和编辑钣金零件之后，用户可以生成相应的钣金图纸。

钣金图纸是一种标准化的工程图纸，用于指导制造过程。

SW提供了丰富的钣金图纸工具，包括视图生成、尺寸标注、剖视、注释等。

用户可以使用这些工具来创建符合标准的钣金图纸。

首先，用户需要选择需要包含的视图，如主视图、俯视图、剖视图等。

然后，用户可以使用尺寸标注工具为每个视图添加几何尺寸和特征尺寸。

此外，用户还可以添加注释和符号，以提供额外的信息。

完成钣金图纸后，用户可以导出为PDF或其他可打印格式，以便与制造方和其他相关人员共享和交流。
