以太网、网络拓扑结构分类、双绞线的传输距离和分类
以太网是应用最为广泛的局域网，包括标准的以太网（10Mbit/s)、快速以太网（100Mbit/s）和10G（10Gbit/s）以太网，采用的是CSMA/CD访问控制法，它们都符合IEEE802.3。
网络拓扑结构的分类
1总线型拓扑：是一种基于多点连接的拓扑结构，是将网络中的所有的设备通过相应的硬件接口直接连接在共同的传输介质上。结点之间按广播方式通信，一个结点发出的信息，总线上的其它结点均可“收听”到。总线拓扑结构使用一条所有PC都可访问的公共通道，每台PC只要连一条线缆即可。在总线结构中，所有网上微机都通过相应的硬件接口直接连在总线上，任何一个结点的信息都可以沿着总线向两个方向传输扩散，并且能被总线中任何一个结点所接收。由于其信息向四周传播，类似于广播电台，故总线网络也被称为广播式网络。总线有一定的负载能力，因此，总线长度有一定限制，一条总线也只能连接一定数量的结点。最著名的总线拓扑结构是以太网（Ethernet）。
总线布局的特点：结构简单灵活，非常便于扩充；可靠性高，网络响应速度快；设备量少、价格低、安装使用方便；共享资源能力强，非常便于广播式工作，即一个结点发送所有结点都可接收。
在总线两端连接的器件称为端结器（末端阻抗匹配器、或终止器）。主要与总线进行阻抗匹配，最大限度吸收传送端部的能量，避免信号反射回总线产生不必要的干扰。
总线形网络结构是目前使用最广泛的结构，也是最传统的一种主流网络结构，适合于信息管理系统、办公自动化系统领域的应用。
2环型拓扑：环形网中各结点通过环路接口连在一条首尾相连的闭合环形通信线路中，就是把每台PC连接起来，数据沿着环依次通过每台PC直接到达目的地，环路上任何结点均可以请求发送信息。请求一旦被批准，便可以向环路发送信息。
环形网中的数据可以是单向也可是双向传输。信息在每台设备上的延时时间是固定的。由于环线公用，一个结点发出的信息必须穿越环中所有的环路接口，信息流中目的地址与环上某结点地址相符时，信息被该结点的环路接口所接收，而后信息继续流向下一环路接口，一直流回到发送该信息的环路接口结点为止。特别适合实时控制的局域网系统。在环行结构中每台PC都与另两台PC相连每台PC的接口适配器必须接收数据再传往另一台。因为两台PC之间都有电缆，所以能获得好的性能。最著名的环形拓扑结构网络是令牌环网（Token Ring）
3树型拓扑结构：树形拓扑从总线拓扑演变而来，形状像一棵倒置的树，顶端是树根，树根以下带分支，每个分支还可再带子分支。它是总线型结构的扩展，它是在总线网上加上分支形成的，其传输介质可有多条分支，但不形成闭合回路，树形网是一种分层网，其结构可以对称，联系固定，具有一定容错能力，一般一个分支和结点的故障不影响另一分支结点的工作，任何一个结点送出的信息都可以传遍整个传输介质，也是广播式网络。一般树形网上的链路相对具有一定的专用性，无须对原网做任何改动就可以扩充工作站。它是一种层次结构，结点按层次连结，信息交换主要在上下结点之间进行，相邻结点或同层结点之间一般不进行数据交换。把整个电缆连接成树型，树枝分层每个分至点都有一台计算机，数据依次往下传优点是布局灵活但是故障检测较为复杂，PC环不会影响全局。4星型拓扑结构：是一种以中央节点为中心，把若干外围节点连接起来的辐射式互联结构，各结点与中央结点通过点与点方式连接，中央结点执行集中式通信控制策略，因此中央结点相当复杂，负担也重。这种结构适用于局域网，特别是近年来连接的局域网大都采用这种连接方式。这种连接方式以双绞线或同轴电缆作连接线路。在中心放一台中心计算机，每个臂的端点放置一台PC，所有的数据包及报文通过中心计算机来通讯，除了中心机外每台PC仅有一条连接，这种结构需要大量的电缆，星型拓扑可以看成一层的树型结构，不需要多层PC的访问权争用。星型拓扑结构在网络布线中较为常见。
以星型拓扑结构组网，其中任何两个站点要进行通信都要经过中央结点控制。中央结点主要功能有：
1、为需要通信的设备建立物理连接；
2、为两台设备通信过程中维持这一通路；
3、在完成通信或不成功时，拆除通道。
在文件服务器/工作站(File Servers/Workstation )局域网模式中，中心点为文件服务器，存放共享资源。由于这种拓扑结构，中心点与多台工作站相连，为便于集中连线，目前多采用集线器(HUB)。
5网状拓扑：又称作无规则结构，结点之间的联结是任意的，没有规律。就是将多个子网或多个局域网连接起来构成网际拓扑结构。在一个子网中，集线器、中继器将多个设备连接起来，而桥接器、路由器及网关则将子网连接起来。根据组网硬件不同，主要有三种网际拓扑：
1、网状网：在一个大的区域内，用无线电通信连路连接一个大型网络时，网状网是最好的拓扑结构。通过路由器与路由器相连，可让网络选择一条最快的路径传送数据。
2、主干网：
通过桥接器与路由器把不同的子网或LAN连接起来形成单个总线或环型拓扑结构，这种网通常采用光纤做主干线。
3、星状相连网：
利用一些叫做超级集线器的设备将网络连接起来，由于星型结构的特点，网络中任一处的故障都可容易查找并修复。
应该指出，在实际组网中，为了符合不同的要求，拓扑结构不一定是单一的，往往都是几种结构的混用。
6混合型拓扑结构：就是两种或两种以上的拓扑结构同时使用。
7蜂窝拓扑结构：
蜂窝拓扑结构是无线局域网中常用的结构。它以无线传输介质(微波、a卫星、红外线、无线发射台等)点到点和点到多点传输为特征，是一种无线网，适用于城市网、校园网、企业网，更适合于移动通信。

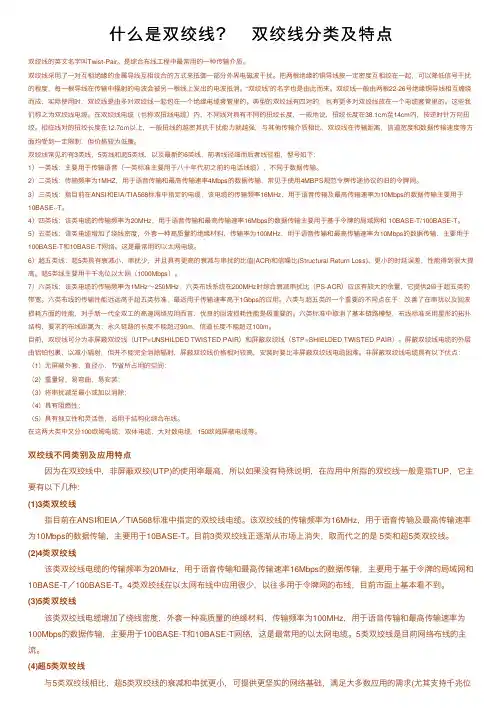

双绞线的传输距离和分类：
双绞线的最大传输距离为100m。如果要加大传输距离，在两段双绞线之间可安装中继器，最多可安装4个中继器。如安装4个中继器连接5个网段，则最大传输距离可达500m。
双绞线常见的有3类线，5类线和超5类线，以及最新的6类线，前者线径细而后者线径粗，型号如下：
1）一类线：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不同于数据传输。
2）二类线：传输频率为1MHZ，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4MBPS规范令牌传递协议的旧的令牌网。
3）三类线：指目前在ANSI和EIA/TIA568标准中指定的电缆，该电缆的传输频率16MHz，用于语音传输及最高传输速率为10Mbps的数据传输主要用于
10BASE--T。
4）四类线：该类电缆的传输频率为20MHz，用于语音传输和最高传输速率16Mbps 的数据传输主要用于基于令牌的局域网和10BASE-T/100BASE-T。
5）五类线：该类电缆增加了绕线密度，外套一种高质量的绝缘材料，传输率为100MHz，用于语音传输和最高传输速率为10Mbps的数据传输，主要用于
100BASE-T和10BASE-T网络。这是最常用的以太网电缆。
6）超五类线：超5类具有衰减小，串扰少，并且具有更高的衰减与串扰的比值(ACR)和信噪比(Structural Return Loss)、更小的时延误差，性能得到很大提高。超5类线主要用于千兆位以太网（1000Mbps）。
7）六类线：该类电缆的传输频率为1MHz～250MHz，六类布线系统在200MHz 时综合衰减串扰比（PS-ACR）应该有较大的余量，它提供2倍于超五类的带宽。六类布线的传输性能远远高于超五类标准，最适用于传输速率高于1Gbps的应用。六类与超五类的一个重要的不同点在于：改善了在串扰以及回波损耗方面的性能，对于新一代全双工的高速网络应用而言，优良的回波损耗性能是极重要的。六类标准中取消了基本链路模型，布线标准采用星形的拓扑结构，要求的布线距离为：永久链路的长度不能超过90m，信道长度不能超过100m。
2014年计算机软考网络管理员考试试题及答案 1. 数据库管理技术是在的基础上发展起来的 A. 文件系统 B. 编译系统 C. 应用程序系统 D. 数据库管理系统 2. 数据模型的三要素是数据结构. 数据操作和 A. 数据安全 B. 数据兼容 C. 数据约束条件 D. 数据维护 3. 建立数据库系统的主要目标是减少数据的冗余，提高数据的独立性，并集中检查 A. 数据操作性 B. 数据兼容性 C. 数据完整性 D. 数据可维护性 4. CPU执行程序时，为了从内存中读取指令，需要先将什么的内容输送到数据总线 A. 指令寄存器 B. 程序计数器(PC) C. 标志寄存器 D. 变址寄存器 5. 不能减少用户计算机被攻击的可能性 A. 选用比较长和复杂的用户登录口令 B. 使用防病毒软件 C. 尽量避免开放过多的网络服务 D. 定期扫描系统硬盘碎片 6. TCP/IP协议分为四层，分别为应用层. 传输层. 网际层和网络接口层不属于应用层协议的是 A. SNMP B. UDP C. TELNET D. FFP 7. 通过局域网连接到Internet时，计算机上必须有 A. MODEM B. 网络适配器 C. 电话 D. USB接口 8. 若Web站点的Intemet域名是https://www.doczj.com/doc/3e18282740.html,，IP为192.168.1.21，现将T C. P端口 改为8080，则用户在浏览器的地址栏中输入后就可访问该网站 A.http：//192.168.1.21 B.http：//https://www.doczj.com/doc/3e18282740.html, C.http：//192.168.1.21：8080 D.http：//https://www.doczj.com/doc/3e18282740.html,/8080
拓扑结构介绍及其种类 原创：一博科技，转载请注明出处。 拓扑结构一词起源于计算机网络，是指网络中各个站点相互连接的形式,同时也是用来反映网络中各实体的结构关系，是建设计算机网络的第一步，也是实现各种网络协议的基础，它对网络的性能，系统的可靠性与通信费用都有重大影响。 而今天我们要说的是PCB设计中的拓扑，和网络中差不多，指的是芯片之间的连接关系。我们也常常形容PCB布线就像是在玩连连看游戏，将相互有通讯关系的芯片连起来就好了，当然这只是一个最简单的比喻，真要是连连看那很多工程师就要高兴得跳起来了。连连看只是最low的一层，会连起来还只能叫PCB布线师，真正的PCB设计工程师既要连得好看，还要能保证芯片之间的正常通信，从而保证整个系统的正常运行，所以我们真正需要的是PCB设计工程师而不是布线师，这也是我们正在做的事情。 理解了拓扑结构的大致意思，那我们就很好来展开这个话题了。芯片之间的连接关系无非就是两种，一对一以及一对多，根据这个特性，我们可以将拓扑结构大致分成如下一些常见的类型。 点对点拓扑结构（P2P） 也即一对一的拓扑，大家说的P2P指的就是点对点，顾名思义，点对点在PCB上指的就是该总线（拓扑）只在两个芯片之间连接，这个很好理解哈。我们常规的点对点结构太多了，如高速时钟信号、带一个DDR3颗粒的时钟、地址、数据信号等，如下图所示的结构都可以叫做点对点拓扑。 点对点拓扑结构示例 点对多点拓扑结构 点对多点不是某一特定的拓扑而是一种统称，即一条总线（拓扑）从一个芯片再连接到多个芯片的结构。记得当初学几何的时候两点连成一条线（P2P），三点就可以连成一个面，而多点就可以连成多个面了，所以这种多点结构就比较复杂，又可以分成如下一些常见的类型。
2013年计算机软考网络管理员试题及答案汇总
2013年计算机软考网络管理员试题及答案1 1.IP地址中，B类地址的范围(C) A.63到127 B. 64到128 C. 128到191 D. 127到192 2.ATM(异步传输模式)的参考模型包含三个平面，它们是(A) A.用户平面控制平面管理平面 B.用户平面操作平面控制平面 C.操作平面控制平面管理平面 D.用户平面操作平面管理平面 3.决定网络使用性能的关键因素是(C) A.网络拓扑结构 B.网络传输介质 C.网络操作系统
B.4 C.2 D.1 7.采用时分多路复用技术时，输入到多路复用器的信号一般是(D) A.数字模拟混合信号 B.数字信号或模拟信号 C.模拟信号 D.数字信号 8.局域网中两种主要的介质访问方式是(B) A.直接方式和间接方式 B.竞争方式和C令牌方式 C.数据报和虚电路 D.数据报和包方式 9.下列IP中，(C)不是InterNIC保留的PrivateIP A.172.16.0.0
B.10.0.0.0 C.202.102.128.68 D.192.168.0.0 10.通常IP地址10.0.0.0对应的子网掩码为(D) A.126.19.0.12 B.255.255.0.0 C.255.240.0.0 D.255.0.0.0 11.IP地址为131.107.16.200的主机处于 (A)类网络中 A.B类 B.C类 C.A类 D.D类 12.下列关于微波通信的说法错误的是：(B)
A.相信站点之间必须直视，不能有障碍 B.物隐蔽性和保密性较好 C.通信信道的容量大 D.微波传输质量较高 13.UPS正常工作状态下的能量传送路线是(B) A.主电源-逆变器-整流器-静态转换工关-负载 B.主电源-整流器-逆变器-静态转换开关-负载 C.主电源--整流器-静态转换开关-逆变器--负载 D.主电源-静态转换开关-整流器-逆变器--负载 14.在线式UPS的逆变器输出和旁路电源之间可控硅的驱动信号逻辑关系是(B) A.与非逻辑 B.非逻辑
整理的双绞线传输的几点问题及原理 在数字化小区的建设中，线缆的选择是至关重要的环节之一。当前所采取几种方案有：1、双绞线；2、同轴电缆；3、光纤。从实际应用来看，双绞线由于价格因素较后两种线缆有优势，但因其不宜用在视频需求上，加之理论长度不能超过100米（传输数据时），所以后两种线缆值得考虑。下面笔者将一一列出三种电缆的优缺点和应用。 双绞线 可用来传输模拟，数字信号，其宽带可达268KHz，在数字信号、基带信号发送时，其上限为几个Mbps，例如T1线路总的数据传输率可达1.544Mbps，可实现15km的数据传输（增加中继器），但不适合传输高频率数据，如视频等。适用点到点和点到多点的选择。 同轴电缆 可用来传输视频、数据信号。传输模拟信号时其频率能达到 300-400MHz。高速数据传输率能达到50Mbps。典型的数据传输范围1km内10Mbps（能实现几十公里的传输，但需加中继器）。其费用高于双绞线，但设备数目可限制在20-30台左右。适合传输视频、数据等，适用点到点、点到多点的连接。
光纤 不仅可用来传输模拟信号和数字信号，而且不满足视频传输的需求。其数据传输率能达几千Mbps。如果在不使用中继器的情况下，传输范围能达到6-8km。 综观近年来国内外配线系统的发展，我们可看出这样三个阶段：1、双绞线阶段。在这个阶段语音同大规模数据通信不能混用也适应这样的数据通信。2、同轴电缆+双绞线阶段。它能满足用户的大量数据传输和视频的需求，但需要更多的接入设备，造价相对提高许多，且不易今后的扩展需求。3、光纤阶段。即我们所说的最终阶段，在此时，各相应附属设备更完善，数据处理能力更强，扩展性更好。近年来发展也特别快，接入设备价格目前有所调整，可以说这是一步到位的综合通信阶段。 双绞线传输视频的原理与应用 在各种视频监控工程、视频工程中，必须将各个监控点的视频信号连接到监控中心。传统的信号传输方案是使用视频同轴电缆，但工程实际中，使用视频线传输信号往往有诸多不尽人意的地方：
局域网的实验一 内容：几种网络拓扑结构及对比 1星型 2树型 3总线型 4环型 计算机网络的最主要的拓扑结构有总线型拓扑、星型拓扑、环型拓扑以及它们的混合型。计算机网络的拓扑结构是把网络中的计算机和通信设备抽象为一个点，把传输介质抽象为一条线，由点和线组成的几何图形就是计算机网络的拓扑结构。网络的拓扑结构：分为逻辑拓扑和物理拓扑结构这里讲物理拓扑结构。总线型拓扑：是一种基于多点连接的拓扑结构，所有的设备连接在共同的传输介质上。总线拓扑结构使用一条所有PC都可访问的公共通道，每台PC只要连一条线缆即可但是它的缺点是所有的PC不得不共享线缆，优点是不会因为一条线路发生故障而使整个网络瘫痪。环行拓扑：把每台PC连接起来，数据沿着环依次通过每台PC直接到达目的地，在环行结构中每台PC都与另两台PC相连每台PC的接口适配器必须接收数据再传往另一台一台出错，整个网络会崩溃因为两台PC之间都有电缆，所以能获得好的性能。树型拓扑结构：把整个电缆连接成树型，树枝分层每个分至点都有一台计算机，数据依次往下传优点是布局灵活但是故障检测较为复杂，PC环不会影响全局。星型拓扑结构：在中心放一台中心计算机，每个臂的端点放置一台PC，所有的数据包及报文通过中心计算机来通讯，除了中心机外每台PC仅有一条连接，这种结构需要大量的电缆，星型拓扑可以看成一层的树型结构不需要多层PC的访问权争用。星型拓扑结构在网络布线中较为常见。 编辑本段计算机网络拓扑 计算机网络的拓扑结构是引用拓扑学中研究与大小，形状无关的点，线关系的方法。把网络中的计算机和通信设备抽象为一个点，把传输介质抽象为一条线，由点和线组成的几何图形就是计算机网络的拓扑结构。网络的拓扑结构反映出网中个实体的结构关系，是建设计算机网络的第一步，是实现各种网络协议的基础，它对网络的性能，系统的可靠性与通信费用都有重大影响。最基本的网络拓扑结构有：环形拓扑、星形拓扑、总线拓扑三个。 1. 总线拓扑结构 是将网络中的所有设备通过相应的硬件接口直接连接到公共总线上，结点之间按广播方式通信，一个结点发出的信息，总线上的其它结点均可“收听”到。拓扑结构 优点：结构简单、布线容易、可靠性较高，易于扩充，节点的故障不会殃及系统，是局域网常采用的拓扑结构。缺点：所有的数据都需经过总线传送，总线成为整个网络的瓶颈；出现故障诊断较为困难。另外，由于信道共享，连接的节点
第一章 习题 一、单项选择 1.一座大楼内的一个计算机网络系统，属于（）。 A. PAN B. LAN C. MAN D. WAN 2.计算机互联的主要目的是（）。 A. 定网络协议 B. 将计算机技术与通信技术相结合 C. 集中计算 D. 资源共享 3.以下的网络分类方法中，哪一组分类方法有误（）。 A. 局域网/广域网 B. 对等网/城域网 C. 环型网/星型网 D. 有线网/无线网 4. 计算机网络建立的主要目的是实现计算机资源的共享。计算机资源主要指计算机（）。 A. 软件与数据库 B. 服务器、工作站与软件 C. 硬件、软件与数据 D. 通信子网与资源子网 5. 在各种网络拓扑结构中，（）的可靠性是最高的。 A．分布式B．分散式 C．集中式D．星型与格状网的混合 6. 最早出现的计算机互连网络是什么（） A．APRANET B．ETHERNET C．BITNET D．INTERNET 7. 在OSI七层结构模型中，处于数据链路层与传输层之间的是（）。 A. 物理层 B. 网络层 C. 会话层 D. 表示层 8.在OSI中，为网络用户间的通信提供专用程序的层次是（）。 A. 传输层 B. 会话层 C. 表示层 D. 应用层 9.在OSI中，完成整个网络系统内连接工作，为上一层提供整个网络范围内两个终端用户之间数据传输通路工作的是（）。 A. 物理层 B. 数据链路层 C. 网络层 D. 传输层 10.在OSI中，为实现有效可靠数据传输，必须对传输操作进行严格的控制和管理，完成这项工作的层次是（）。 A. 物理层 B. 数据链路层 C. 网络层 D. 传输层 11. OSI/RM物理层存在四个特性。其中，通信媒体的参数和特性方面的内容属于（）。 A. 机械特性 B. 电气特性 C. 功能特性 D. 规程特性 12.完成路径选择功能是在OSI模型的（）。 A. 物理层 B. 数据链路层 C. 网络层 D. 传输层 13．OSI/RM中，其一层在完成某功能过程中的分布处理能力称为（）。
网络拓扑结构及其绘制 教学内容：网络拓扑结构及其绘制 一、教学目标 1. 能使用VISIO软件进行网络拓扑结构的绘制 2. 能判断小型局域网的网络拓扑结构 3. 能根据网络拓扑结构特点和组网条件进行网络结构的选型 二、学习内容分析 1.本节的作用和地位 计算机网络拓扑结构是计算机网络学习的基础，也是学习的重点和难点内容之一。 2．本节主要内容 网络拓扑是指网络中各个端点相互连接的方法和形式。网络拓扑结构反映了组网的一种几何形式。局域网的拓扑结构主要有总线型、星型、环型以及混合型拓扑结构。本课首先通过设定特殊的任务情境引发学生的学习兴趣和对于任务的思考。通过设计实际的拓扑结构图，促使学生应用知识。通过“实地考察”进一步激发其感知，加深对计算机网络拓扑结构的感性认知。 3.重点难点分析 教学重点：计算机网络几种拓扑结构概念及其各自优缺点、应用比较。 教学难点：根据实际情况选择计算机网络拓扑结构。 三、学情分析 在开始本门课程学习之前，学生已经对网络技术有所应用，并初步了解关于计算机网络的基本知识，但是缺乏系统的学习过程，对于应用中碰到的很多问题存在疑惑。同时在整个社会大环境下，网络应用带来的方便性以及网络技术的神秘性对学生有着非常大的吸引力，学生对网络技术具有天生的兴趣，充分培育和利用好学生的这些兴趣，将使教学更轻松。 学生初次接触拓扑概念，并且这一概念本身比较抽象，不容易理解，因此拓扑结构这一内容的学习对于学生来说存在一定的难度。因此，首先要解决的问题是如何使学生更好理解这一概念。针对这一问题，可以采用日常生活中最常见的
交通地图进行类比教学。拓扑概念建立起来之后，网络的拓扑结构就比较好理解。本课设计了一个课堂任务，要求学生画出一个校园网络拓扑结构图，对于怎样去表达网络的拓扑结构，要给学生以适当的引导，这里可以适当的演示一些简单的网络拓扑效果图，以便学生轻松上手。 四、教学方法 本节课通过校园网络的实地考察和任务驱动（网络拓扑图的制作）教学方式，促进实践与理论的整合，培养学生探究、解决问题的兴趣和能力。 通过小分组的教学组织，降低个体学习的难度，对于技术水平较高的同学，教师要鼓励其在分组内或分组之间充分发挥起技术应用特长，带动技术水平相对较低的同学，将学生的个体差异转变为教学资源，让学生在参与合作中互相学习并发挥自己的优势和特长，各有所得。 五、教学过程

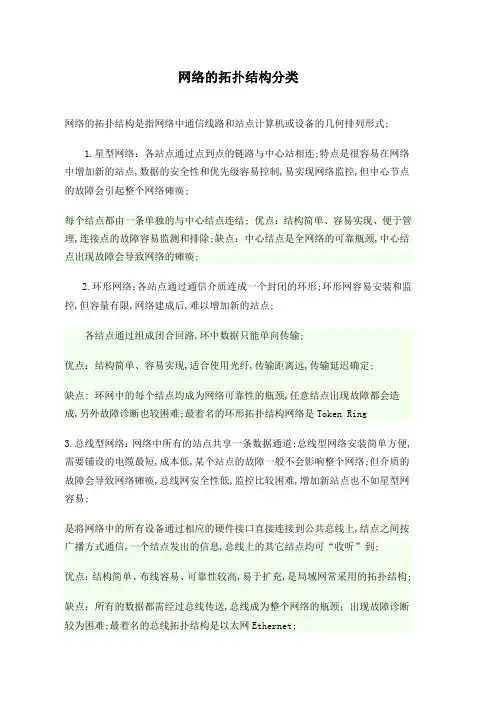

网络的拓扑结构分类 网络的拓扑结构是指网络中通信线路和站点（计算机或设备）的几何排列形式。 1.星型网络：各站点通过点到点的链路与中心站相连。特点是很容易在网络中增加新的站点，数据的安全性和优先级容易控制，易实现网络监控，但中心节点的故障会引起整个网络瘫痪。 每个结点都由一条单独的通信线路与中心结点连结。优点：结构简单、容易实现、便于管理，连接点的故障容易监测和排除。缺点：中心结点是全网络的可靠瓶颈，中心结点出现故障会导致网络的瘫痪。 2.环形网络：各站点通过通信介质连成一个封闭
