沃尔沃挖掘机整机电控系统0 引言挖掘机电气与电子控制系统主要实现挖掘机电气系统控制及工作状态监测。
随着挖掘机技术的发展，发动机、液压系统的控制越来越复杂，对电气控制系统的要求也越来越高，挖掘机电气与电子控制系统地位也越来越重要，成为挖掘机重要的组成部分，代表了挖掘机整车技术发展水平及方向。
1 沃尔沃挖掘机电子控制系统组成及功能沃尔沃挖掘机电子控制系统如图1 所示，共包含以下五个重要的电子控制单元：EECU（发动机电子控制系统）、IECU（仪表盘电子控制系统）、ECC（空调系统控制单元）、WEC（无线电子控制单元）、VECU（车载电子控制系统）。
EECU（发动机电子控制系统）功能包括（1）控制燃油量和泵喷嘴；（2）温度监测；（3）检测预热是否正在运行；（4）运行发动机速度（转/ 分）。
IECU （仪表盘电子控制系统）功能包括：（1）显示从传感器和机器开关接收的信息；（2）异常现象向操作员发出警告。
ECC（空调系统控制单元）功能包括：（1）温度控制；（2）空气分布和驾驶室通风；（3）软起动控制；（4）空调压缩机；（5）温度与压力监测。
VECU（车载电子控制系统）功能包括：（1）自我诊断（2）机器状态的指示；（3）应急操作；（4）防盗系统；（5）起动锁定控制；（6）安全起动和停止；（7）X1 控制器；（8）快换装置控制；（9）自动增压和点增压；（10）大臂浮动位置；（11）冷却风扇控制；（12）自动发动机熄火；（13）警报控制；（14）超载警告；（15）自动怠速；（16）ECO模式；（17）功率下降等。
2 沃尔沃挖掘机重要电子控制单元功能实现2.1 EECU 发动机电子控制系统电控柴油喷射式发动机电子控制系统主要由电子控制装置ECU传感器和执行机构三部分组成。

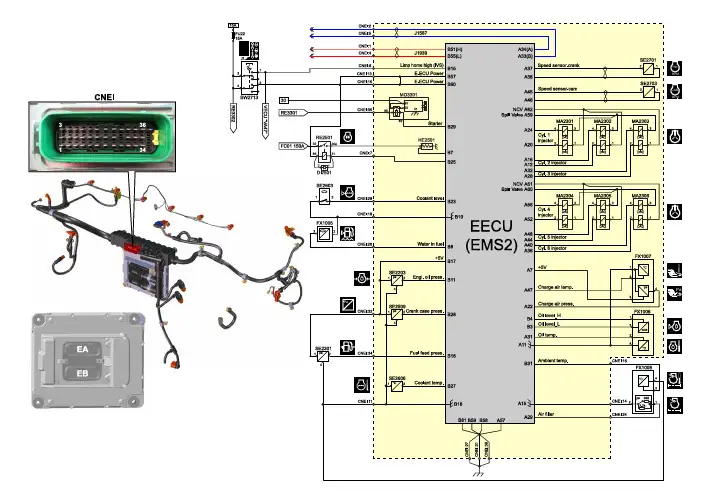

其中沃尔沃发动机主要传感器分布如图2 所示。
发动机电子控制装置ECU接收以上各传感器的信号，判别发动机的状态，从而控制燃油喷射量与喷射时间。
2.2 发动机与液压泵功率匹配挖掘机操作员可根据作业条件和环境选择发动机转速和作业模式以便优化机械性能和燃油效率。
挖掘机液压系统图一．液压挖掘机液压系统的基本类型液压挖掘机液压系统大致上有定量系统、变量系统和定量、变量复合系统等三种类型。
1．定量系统在液压挖掘机采用的定量系统中，其流量不变，即流量不随外载荷而变化，通常依靠节流来调节速度。
根据定量系统中油泵和回路的数量及组合形式，分为单泵单回路定量系统、双泵单回路定量系统、双泵双回路定量系统及多泵多回路定量系统等。
2．变量系统在液压挖掘机采用的变量系统中，是通过容积变量来实现无级调速的，其调速方式有三种：变量泵－定量马达调速、定量泵－变量马达调速和变量泵－变量马达调速。
单斗液压挖掘机的变量系统多采用变量泵－定量马达的组合方式实现无极变量，且都是双泵双回路。
根据两个回路的变量有无关连，分为功率变量系统和全功率变量系统两种。
其中的分功率变量系统的每个油泵各有一个功率调节机构，油泵的流量变化只受自身所在回路压力变化的影响，与另一回路的压力变化无关，即两个回路的油泵各自独立地进行恒功率调节变量，两个油泵各自拥有一半发动机输出功率；全功率变量系统中的两个油泵由一个总功率调节机构进行平衡调节，使两个油泵的摆角始终相同。
同步变量、流量相等。
决定流量变化的是系统的总压力，两个油泵的功率在变量范围内是不相同的。
其调节机构有机械联动式和液压联动式两种形式。
二．YW-100型单斗液压挖掘机液压系统国产YW-100型履带式单斗液压挖掘机的工作装置、行走机构、回转装置等均采用液压驱动，其液压系统如图1所示。
该挖掘机液压系统采用双泵双向回路定量系统，由两个独立的回路组成。
所用的油泵1为双联泵，分为A、B两泵。
八联多路换向阀分为两组，每组中的四联换向阀组为串联油路。
油泵A输的压力进入第一组多路换向阀，驱动回转马达、铲斗油缸、辅助油缸，并经中央回转接头驱动右行走马达7。
该组执行元件不工作时油泵A输出的压力油经第一组多路换向阀中的合流阀进入第二组多路换向阀，以加快动臂或斗杆的工作速度。
油泵B输出的压力油进入第二组多路换向阀，驱动动臂油缸、斗杆油缸，并经中央回转接头驱动左行走马达8和推土板油缸6。
