《给水工程》课程设计-任务书2015

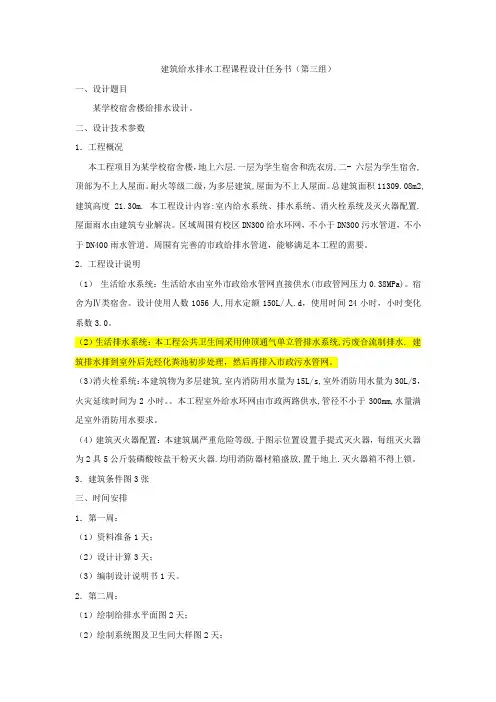

建筑给水排水工程课程设计任务书（第三组）一、设计题目某学校宿舍楼给排水设计。

二、设计技术参数1．工程概况本工程项目为某学校宿舍楼，地上六层.一层为学生宿舍和洗衣房,二- 六层为学生宿舍,顶部为不上人屋面。

耐火等级二级，为多层建筑,屋面为不上人屋面。

总建筑面积11309.08m2,建筑高度21.30m.本工程设计内容:室内给水系统、排水系统、消火栓系统及灭火器配置.屋面雨水由建筑专业解决。

区域周围有校区DN300给水环网，不小于DN300污水管道，不小于DN400雨水管道。

周围有完善的市政给排水管道，能够满足本工程的需要。

2．工程设计说明（1）生活给水系统：生活给水由室外市政给水管网直接供水(市政管网压力0.38MPa)。

宿舍为Ⅳ类宿舍。

设计使用人数1056人,用水定额150L/人.d，使用时间24小时，小时变化系数3.0。

（2）生活排水系统：本工程公共卫生间采用伸顶通气单立管排水系统,污废合流制排水. 建筑排水排到室外后先经化粪池初步处理，然后再排入市政污水管网。

（3）消火栓系统：本建筑物为多层建筑,室内消防用水量为15L/s,室外消防用水量为30L/S，火灾延续时间为2小时。

本工程室外给水环网由市政两路供水,管径不小于300mm,水量满足室外消防用水要求。

（4）建筑灭火器配置：本建筑属严重危险等级,于图示位置设置手提式灭火器，每组灭火器为2具5公斤装磷酸铵盐干粉灭火器.均用消防器材箱盛放,置于地上.灭火器箱不得上锁。

3．建筑条件图3张三、时间安排1．第一周：（1）资料准备1天；（2）设计计算3天；（3）编制设计说明书1天。

2．第二周：（1）绘制给排水平面图2天；（2）绘制系统图及卫生间大样图2天；（3）绘制设计总说明1天。

四、基本要求1.根据以上资料，对该宿舍楼进行给排水的施工图设计。

2.编写设计计算说明书，主要内容包括：（1）选择给水方式；（2）给水管网的水力计算；（3）选择排水方式；（4）排水管网的水力计算；（5）消防系统设置计算（6）给排水附件或装置的选择计算。

《给水工程》课程设计任务书及要求《给水工程》课程设计任务书及要求《给水工程》课程设计任务书一、课程设计题目某城市给水厂初步设计二、课程设计内容1．给水厂设计的用水量分析与总用水量计算，或由教师给定的水量作为本设计的设计水量。

2．根据取水河床断面水位，设计吸水井和一级泵房。

3．根据所给水质情况，进行工艺比选，确定处理工艺流程。

4．根据混凝实验结果选用混凝剂并决定其投量（也可参考设计手册比照相似情况选用），设计计算溶药池、溶液池的溶积、设计投药系统及药库并进行相应的平面布置。

5．设计计算混合池（混合器）、絮凝池、沉淀池（或澄清池），并在设计说明书中绘出它们的工艺流程图（单线图）。

并绘出其中一个单体构筑物工艺图（3号工程图，根据设计时间需要，如果设计时间不够，可以不画）。

6．设计计算滤池（包括根据筛分资料，将滤料改组成所需d10=0.50mm,K80=1.8或室外给水设计规范的要求），并绘出工艺图（3号工程图）。

7．设计计算加氯间、氯库。

清水池的容积按最高日用水量15%计算。

8．水厂平面图的布置，设计计算各构筑物之间的联接管道（包括水头损失值）及高程图的设计。

9．绘出水厂平面布置和高程布置图（3号工程图）。

10．水厂的工程概预算及经营成本分析。

11．设计说明书与计算书的编制。

三、基本资料（1）设计规模20__年该市现状人口37.5万，根据该市城市总体规划，20__年城市口为50万人，(内插计算)20__年为42.42万人。

最高日综合用水定额以20__年的387L/cap.d为基数，20__年～20__年城市用水年均增长率按2%计，则20__年最高日城市综合用水定额为435L/cap.d，20__年最高日城市综合用水定额为510L/cap.d。

表1序号123项目年份现状或规划人口(万人)最高日城市综合用水定额L/cap.d供水普及率（%）表21 20__年42.424359920__年505101序号12345678910项目年份20__年20__年备注综合生活用水定额(L/cap.d) 规划人口(万人)综合生活用水(万m/d)工业企业用水(万m/d)浇洒道路和绿地用水(万m3/d)管网漏损水量(万m3/d)未预见水量(万m/d)消防用水(万m3／d)供水普及率(%)最高日城市用水量(万m3/d)33317442.427.384.92+51.852.831.410.2899.0018.312045010.206.80+52.043.812.280.32100.0025.46生活/城市综合=4：6(3+4+5)×20%(3+4+5)×10%(3+4+….+7+8)×10注：水厂设计水量应按城市最高日用水量加上水厂的自用水量计算,自用水量按最高日用水量的5%算。

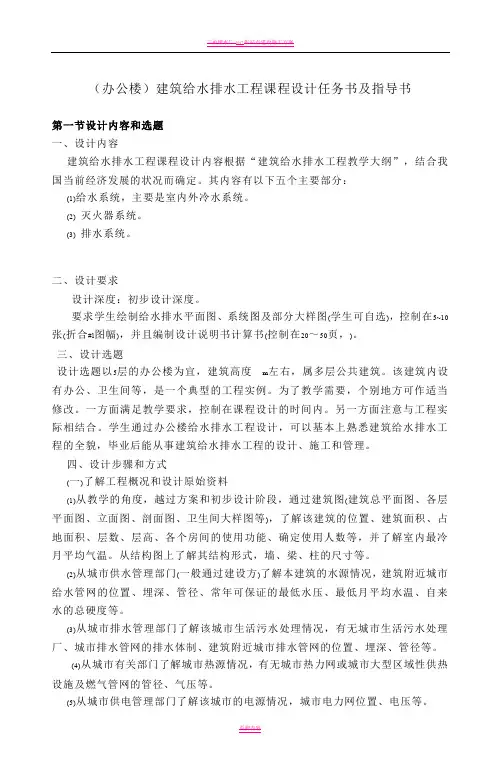

（办公楼）建筑给水排水工程课程设计任务书及指导书第一节设计内容和选题一、设计内容建筑给水排水工程课程设计内容根据“建筑给水排水工程教学大纲”，结合我国当前经济发展的状况而确定。

其内容有以下五个主要部分：(1)给水系统，主要是室内外冷水系统。

(2) 灭火器系统。

(3) 排水系统。

二、设计要求设计深度：初步设计深度。

要求学生绘制给水排水平面图、系统图及部分大样图(学生可自选)，控制在5~10张(折合#l图幅)，并且编制设计说明书计算书(控制在20～50页，)。

三、设计选题设计选题以5层的办公楼为宜，建筑高度m左右，属多层公共建筑。

该建筑内设有办公、卫生间等，是一个典型的工程实例。

为了教学需要，个别地方可作适当修改。

一方面满足教学要求，控制在课程设计的时间内。

另一方面注意与工程实际相结合。

学生通过办公楼给水排水工程设计，可以基本上熟悉建筑给水排水工程的全貌，毕业后能从事建筑给水排水工程的设计、施工和管理。

四、设计步骤和方式(一)了解工程概况和设计原始资料(1)从教学的角度，越过方案和初步设计阶段，通过建筑图(建筑总平面图、各层平面图、立面图、剖面图、卫生间大样图等)，了解该建筑的位置、建筑面积、占地面积、层数、层高、各个房间的使用功能、确定使用人数等，并了解室内最冷月平均气温。

从结构图上了解其结构形式，墙、梁、柱的尺寸等。

(2)从城市供水管理部门(一般通过建设方)了解本建筑的水源情况，建筑附近城市给水管网的位置、埋深、管径、常年可保证的最低水压、最低月平均水温、自来水的总硬度等。

(3)从城市排水管理部门了解该城市生活污水处理情况，有无城市生活污水处理厂、城市排水管网的排水体制、建筑附近城市排水管网的位置、埋深、管径等。

(4)从城市有关部门了解城市热源情况，有无城市热力网或城市大型区域性供热设施及燃气管网的管径、气压等。

(5)从城市供电管理部门了解该城市的电源情况，城市电力网位置、电压等。

(6)了解对建筑给水排水的其它要求，如卫生洁具的类型、空调循环冷却水补充水量、锅炉供水量、水景与绿化用水量及其它用水量等，建设方对热水和开水供应的要求、环境安静程度要求等。

给09《建筑给水排水工程》课程设计任务书1.目的通过课程设计，系统掌握课程内容，综合运用所学专业理论知识，理论联系实际，加深学生对本门课程内容的理解。

了解和熟悉专业设计资料、设计手册、设计规范和标准图集，训练学生设计与绘图的基本技能，提高学生综合运用所学的理论知识解决实际问题的能力。

培养学生独立分析和解决一般工程实际问题的能力，使学生受到工程师的基本训练。

2.设计任务宝鸡市的一8层住宅建筑，一层为商铺，层高3.6米，二到八层为住宅，层高2.8米。

市政给水管的管径为400mm，管道中心标高-1.55m。

市政排水管管径为600mm，管底标高-2.10m。

建筑内卫生器具的种类和数量见平面图，有热水供应。

进行该建筑的建筑给水排水工程设计，具体内容如下：⑴建筑给水、排水、消防系统方案的确定；⑵建筑给水、排水、消防系统水量、水压的计算，各系统管道的布置，平面的布置等；⑶建筑给水系统、建筑排水系统、消防给水系统、热水供应系统的设计与计算；⑷设计平面图、系统图及大样图的绘制；⑸设计计算说明书的整理。

3.要求⑴设计图纸必须手工绘制。

设计说明书手写。

⑵课程设计说明书内容完整、计算准确、论述简洁、文理通顺、装订整齐。

要画出各个系统的计算简图，所选用的公式或参数要注明出处。

⑶课程设计图纸应能较好地表达设计意图，图面布局合理、正确清晰、符合制图标准及有关规定。

⑷设计期间要遵守纪律，按时作息，认真独立完成各自的课程设计任务。

4.进度安排（建议）第一天：确定各个系统的方案，综合布置各个系统的管道和设施。

第二天：综合布置各个系统的管道和设施。

绘制计算简图。

第三天：准备计算数据，为上机进行各项水力计算做准备工作。

第四天：进行各项水力计算工作。

第五天：上机进行各项水力计算工作。

第六天：上机进行各项水力计算工作。

第七天：绘图，编写计算说明书。

第八天：绘图，编写计算说明书。

第九天：绘图，编写计算说明书。

第十天：检查整理设计成果，完成各项设计工作。

《建筑给水排水工程》设计任务书一、课程设计的目的与要求:课程设计是培养学生综合运用过去所学知识，培养独立分析和解决工程实际问题的能力，完成工程技术人员基本训练的一个重要环节。

（一）目的：1.通过设计使同学们对建筑室内给排水的基本知识进一步理解总结，起到巩固和提高的作用。

2.掌握建筑室内给排水设计的主要内容、步骤、方法，进一步熟练建筑室内给排水的设计计算过程。

3.锻炼学生计算、绘图、汇编设计计算书及说明书、查阅资料等基本技能。

（二）要求：（1）设计过程独立思考，灵活运用所学理论分析解决实际问题。

设计深度尽量达到施工图的标准。

（2）图纸制图规范，计算准确，说明书清晰，说明论述全面、精炼、准确、文字通顺、条理分明。

二、设计题目：河北某部队营房给排水。

建筑高度为2层，层高3.0米，砖混结构。

总建筑面积502平米。

三、设计资料：（一）平面图。

比例1：100，给出各层平面建筑设计的基本轮廓和主要尺寸及房间的名称和卫生器具的设置位置。

盥洗间内设置蹲式大便器、小便器、盥洗槽；餐厅和操作间内设有盥洗槽，厕所内要求设置地漏。

（二）室外已建给排水管，室外给水压力0.3MP,给水引入管和排水出户管就近使用。

四、设计任务：（一）设计室内生活给水系统和排水系统。

（二）卫生间配备按照建筑提供的卫具布置。

（三）该建筑给排水管道压力和标高均满足室内要求。

五、设计成果要求：要求提出下列施工图及计算书：（一）各层给排水系统平面布置图。

比例1：100。

底层给水进户管和排水出户管画到出墙1.5m为止。

（二）给水和排水系统管道系统图。

比例1：100。

各独立系统分别绘制系统图，给水进户管和排水出户管均画到出墙1.5m为止。

以上包括图例及说明文字。

图量（3-4张），其中要求用计算机绘图并出图。

（三）设计书及说明书：内容包括：1、系统方案选择的理由；2、管线布置的简要理由；3、生活给水系统图草图、水力计算；4、室内排水系统图草图、水力计算；六、课程设计时间安排：1、方案确定、平面布置 2天2、系统水力计算 2天3、平面图及系统图绘制 1天4、设计计算书、设计说明书编整 1天。

一．设计题目：xxx县给水工程泵站设计二．设计内容：1.给排水总体规划*；2.泵站枢纽布置（包括主、副厂房、进水构筑物及进、出水管道等）；3.水泵选型（备用1—2台）（包括动力机和传动设备的选配）；4.工况校核；5.机组配套；6.辅助设备选择（包括变电、配电、抽气充水、起重、通风、照明、采暖、采光、排水、降噪、管路附件等设备）；7.厂房选型；8.厂房内部布置（包括工艺布置和辅助设备布置）；9.主厂房尺寸拟定（包括几何尺寸确定和结构尺寸拟定）；三.设计成果：1.设计计算说明书一份:①概述、建站目的、设计任务、资料分析、设计规范、设计标准。

②机电设备选择的依据和计算。

③泵站各构筑物的型式选择的依据及尺寸拟定。

④泵房尺寸拟定的依据和设备布置和说明。

⑤机组选择的合理性验证，并且说明在使用中注意的问题。

⑥必要的附表、附图和参考文献。

⑦结束语（包括对设计的评价、收获、存在问题、意见和建议等）。

2.设计图纸一套：●枢纽平面布置图一张●枢纽立面布置图一张●泵房平面图一张。

●泵房立面图一张。

●泵房侧视图一张。

●泵房纵剖面图一张。

●泵房横剖面图二张。

●屋面大梁结构图一张●纵排架结构图一张●横排架结构图一张●进水构筑物结构图一张●镇墩、支墩、管床结构图二张●电器主接线图一张●四.设计要求：统一用16开纸书写，左侧装订，每人一份，字迹工整，论证充分，条理清晰，说明详尽，公式准确，计算无误。

五. 设计时限：六.基本资料：1.工程概况:①地理位置：永靖县属于甘肃省临夏回族自治州管辖，西与青海省比邻，北与兰州市的红古区、西固区相连，距兰州83Km，北纬35047’—36012’，东经102035’—103039’，全县海拔1580m—2851m，相对高差1000m—1300m。

②城市概况：城市性质：以水力发电、化肥工业为主，积极发展水产业，开发旅游资源，建设成为甘肃省省会的远郊旅游基地。

③.自然条件：该县属于温带大陆性半干旱气候区，年平均气温9.2℃，最高气温36.8℃，最低气温-18.2℃。

《建筑给水排水工程》课程设计任务书一、课程设计目的《建筑给水排水工程》课程设计是在理论教学的基础上，结合工程实践，使学生进一步巩固和加深对建筑给排水基本理论、概念的理解，并提高学生应用所学的基本理论和专业知识分析问题、解决问题的能力。

通过本课程设计，学生应掌握建筑给水排水工程设计的一般原则、步骤和方法，掌握建筑室内给水、排水及消防工程设计计算方法，以及设计说明书编写和施工图设计与绘制的方法。

同时，提高学生查阅文献资料、使用设计规范、手册的能力，培养学生方案设计能力、工程制图能力和解决工程实际问题能力等。

二、课程设计题目1#住宅建筑给水排水工程设计三、设计基础资料1#二类高层住宅楼，共15层，各层层高为2.9 m，主入口处室内外高差为0.3 m。

根据建筑性质、用途及建设单位要求，室内设有完善的给水排水和卫生设备。

按每户平均3.5人计。

1#二类高层住宅楼以城市给水管网作为水源，市政给水管道位于建筑北侧的道路下，管径为DN300。

市政管网常年可用水头为0.3 MPa。

该城市排水管网为污、废水分流制排水系统。

室内卫生设备配置情况详见建筑图纸。

四、设计内容及要求本课程设计内容主要包括建筑给水系统、消防给水系统和排水系统设计。

1.建筑给水系统设计建筑给水系统设计的主要内容有：用水量计算，给水方式的确定；管道设备的布置、管道的水力计算及室内所需要的水压的计算；水泵的流量、扬程及型号的确定；管材及型号的选用；给水平面图和系统图的绘制。

2.消防给水系统设计建筑消防给水系统设计的主要内容有：消火栓给水系统和自动喷水灭火系统（根据建筑物的类型确定是否需要设）两大类（1）消火栓给水系统室内、外消火栓用水量的确定，消火栓给水系统供水方案的确定，消火栓的布置及消火栓型号的确定，消防水池、消防水箱的确定，消防管道水力计算及消防水压的计算，消防水泵的流量、扬程、型号和稳压系统的确定，消火栓给水平面图和系统图的绘制。

（2）自动喷水灭火给水系统自动喷水灭火给水系统供水方案的确定，喷头布置及型号的确定，管网的水力计算，报警阀、水流指示器的选型，稳压系统的确定，自动喷水灭火系统平面图及系统图的绘制。

《给水工程》课程设计任务书及要求给水工程课程设计任务书及要求一、任务简介本次课程设计的主题是“给水工程”，旨在通过设计一个完整的给水工程方案，让学生全面了解给水系统的设计原理、设计流程及相关技术要求。

任务要求学生对给水系统的各个方面进行综合考虑，并进行设计、模拟、优化等步骤，最终得出一个可行的给水工程方案。

二、任务目标1. 理解给水系统的基本原理和相关的法规、规范；2. 能够进行给水系统的设计，包括水源、输送管道、水处理等方面；3. 学会运用相关软件进行给水系统的模拟和优化；4. 能够撰写完整的给水工程设计报告，并能够进行相关技术报告的展示。

三、任务要求1. 设计一个合适的给水系统，包括水源选址、规模确定、水源采集与处理、输送管道布置等；2. 基于已有的水质检测数据，对水源进行水质分析，确定适用的水处理工艺；3. 运用相关软件（如AutoCAD、Epanet等）进行给水系统的模拟，考虑不同条件下的水量变化、压力变化等；4. 进行给水系统的优化设计，达到输水效率最大化、成本最小化的目标；5. 撰写给水工程设计报告，包括设计思路、设计流程、设计参数依据、模拟结果分析等，要求报告结构清晰，逻辑完整；6. 组织课程设计答辩，对设计方案及报告进行展示，包括设计方案的理论依据、设计思路、模拟结果的分析及优缺点等。

四、设计流程1. 确定设计任务，明确设计目标和要求，收集水源、水质、输送管道等相关数据；2. 进行水源分析，包括水源水质分析、水源量分析，确定适用的水处理工艺；3. 进行输送管道布置，考虑输送管道的路径、管径及敷设方式等因素；4. 进行给水系统模拟，使用相关软件运行模型，模拟不同条件下的水量和压力变化；5. 对模拟结果进行分析，评估设计方案的合理性，并进行优化设计；6. 撰写给水工程设计报告，包括设计思路、设计流程、模拟结果分析及优化结果等；7. 组织课程设计答辩，对设计方案及报告进行展示，进行问题解答和讨论。

给水工程课程设计任务书范本1. 引言本文档为给水工程课程设计任务书的范本，旨在明确课程设计的目标、要求和进度安排，以便指导学生完成相关的设计工作。

在设计过程中，学生需要独立运用所学知识和技能，通过实践掌握给水工程设计的基本原理和方法。

2. 任务概述本次课程设计的任务是设计一个给水工程系统，该系统应能够满足特定场景中的用水需求。

任务要求学生运用所学的基础理论，结合实际情况进行设计，考虑给水系统的可靠性、经济性和安全性等因素，最终完成一个完整的设计方案。

3. 任务要求3.1 设计范围本次设计任务的范围包括以下内容：1.给水工程系统的整体布局与结构设计；2.水源选择与水源工程设计；3.水处理工艺与水处理设备的选型；4.水供应与配水网络的设计。

3.2 设计目标本次设计任务的目标是设计一个能够满足特定场景用水需求的给水工程系统，具体要求如下：1.确定可靠的水源，并设计相应的水源工程，保证水源的稳定供应；2.设计合适的水处理工艺，以确保供水水质符合相关标准；3.确定合理的水供应方式和配水网络，保证各个用户的用水需求能够得到满足；4.考虑系统的可持续性和经济性，在满足设计要求的前提下，尽量降低设计成本。

3.3 设计要求设计方案应满足以下要求：1.水源必须满足所设计场景的用水需求，并确保水质符合相关标准；2.水处理工艺应采用合适的工艺流程，以确保水源的净化和杂质去除；3.水供应方式应能够满足用户的用水需求，考虑到供水压力和流量的要求；4.配水网络的设计应合理，保证各用户的用水需要得以满足；5.设计方案应考虑进口设备的选型，以满足设计要求，并兼顾设备的可靠性和经济性；6.设计方案应考虑系统的可持续性，采用节能措施并减少对环境的影响。

4. 进度安排本次课程设计的进度安排如下：任务时间任务分配与启动第1周初步调研第2周 - 第3周设计方案第4周 - 第5周设计实施第6周 - 第7周结果汇总第8周设计报告第9周 - 第10周课程展示第11周备注：以上进度为参考，具体安排以实际情况为准。

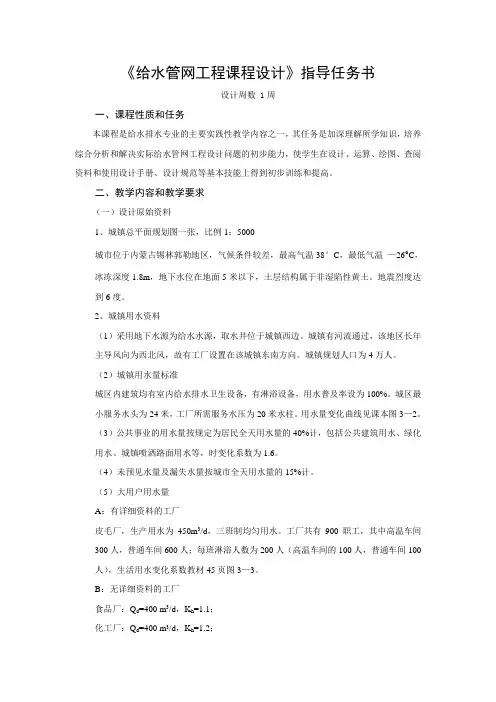

《给水管网工程课程设计》指导任务书设计周数 1周一、课程性质和任务本课程是给水排水专业的主要实践性教学内容之一，其任务是加深理解所学知识，培养综合分析和解决实际给水管网工程设计问题的初步能力，使学生在设计、运算、绘图、查阅资料和使用设计手册、设计规范等基本技能上得到初步训练和提高。

二、教学内容和教学要求（一）设计原始资料1、城镇总平面规划图一张，比例1：5000城市位于内蒙古锡林郭勒地区，气候条件较差，最高气温38°C，最低气温—26°C，冰冻深度1.8m，地下水位在地面5米以下，土层结构属于非湿陷性黄土。

地震烈度达到6度。

2、城镇用水资料（1）采用地下水源为给水水源，取水井位于城镇西边。

城镇有河流通过，该地区长年主导风向为西北风，故有工厂设置在该城镇东南方向。

城镇规划人口为4万人。

（2）城镇用水量标准城区内建筑均有室内给水排水卫生设备，有淋浴设备，用水普及率设为100%。

城区最小服务水头为24米，工厂所需服务水压为20米水柱。

用水量变化曲线见课本图3—2。

（3）公共事业的用水量按规定为居民全天用水量的40%计，包括公共建筑用水、绿化用水、城镇喷洒路面用水等，时变化系数为1.6。

（4）未预见水量及漏失水量按城市全天用水量的15%计。

（5）大用户用水量A：有详细资料的工厂皮毛厂，生产用水为450m3/d，三班制均匀用水。

工厂共有900职工，其中高温车间300人，普通车间600人；每班淋浴人数为200人（高温车间的100人，普通车间100人），生活用水变化系数教材45页图3—3。

B：无详细资料的工厂食品厂：Q d=400 m3/d，K h=1.1；化工厂：Q d=400 m3/d，K h=1.2；（6）无详细资料的工厂和大用户的最高时用水可认为发生在其他用水的最大用水时。

（7）对于水质无特殊要求（8）吸水井最低水位标高为1254.000m。

（二）设计方法和步骤1、根据总平面图布置管网，并绘制计算草图；2、总用水量计算；3、管段设计流量预分；4、管网平差；5、二级水泵的选择确定；6、管网校核；7、绘制给水管网平面布置图，纵断面图（选择一条主干管）；8、整理设计说明书。

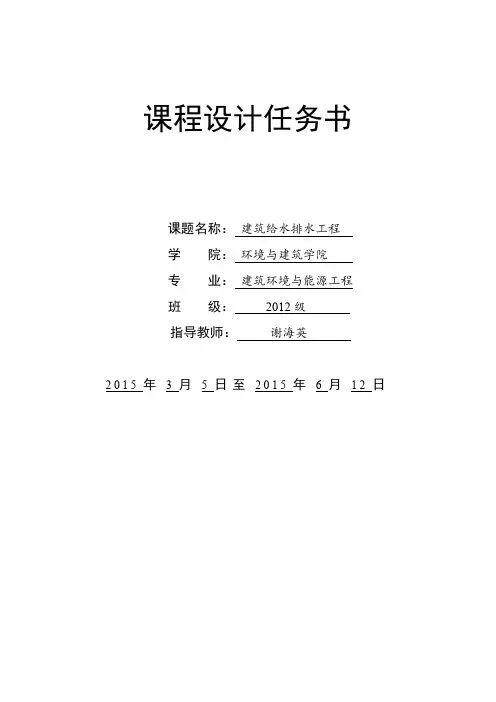

课程设计任务书课题名称：建筑给水排水工程学院：环境与建筑学院专业：建筑环境与能源工程班级：2012级指导教师：谢海英2015年3月5日至2015年6月12日一、课程设计的目的课程设计是学生在学完本学期课程后，运用所学理论知识解决工程实际问题的重要教学环节，通过课程设计，使学生掌握给排水工程设计的基本内容，学会使用各种工具书，能基本正确在图纸上表达设计内容。

二、课程设计题目上海市某住宅楼建筑给排水设计三、课程设计时间及进度安排1、起止时间：2015年4月9日至2015年 6月12日2四、设计原始资料普通住宅楼，层高3.00m，平屋面；室内外高差为0.45m，冻土深度0.3m。

城市给排水管道现状：本建筑物北侧有小区给水管可作为该建筑物的水源，其管径为DN100mm，常年可提供的工作压力为0.35MPa，北侧有小区排水管道，管径为DN200。

厨房洗涤盆一个；公用卫生间有洗脸盆、洗衣机、坐便器（低位水箱）、淋浴器各一个；主卧室内卫生间有洗脸盆、坐便器、浴盆各一个；建筑条件图2张。

六层五、设计成果1、设计成果：底层给水系统、排水系统平面布置图；标准层给水系统、排水系统平面布置图；给水管网系统图；排水管网系统图；卫生间大样图；设计总说明。

2、设计计算说明书，主要内容包括：（1）选择给水方式；（2）给水管网的水力计算；（3）选择排水方式；（4）排水管网的水力计算；（5）给排水附件或装置的选择计算。

；2、课程设计说明书的要求：课程设计说明书的内容应包括工程项目和设计要求概述，设计依据，设计参考资料，设计方案比较情况，管道尺寸、布置，以及设计中尚存在的问题等等几个部分。

课程设计说明书文字要通顺、层次清楚、方案选择合理、选定的参数要有依据、计算正确、各种符号应注有文字说明、必要时列出计算数据表格；3、课程设计图纸的要求课程设计图纸包括平面图、系统图及卫生间大样图。

①课程设计图纸绘制要符合现行的制图和给排水工程设计相关标准和规范，达到初步设计要求；②课程设计图纸不少于3张；③课程设计图纸采用CAD绘图。

建筑给排水工程课程设计任务书和指导书.《建筑给水排水工程》课程设计任务书一 . 设计任务1.根据要求完成一栋高层住宅建筑给排水工程初步设计。

2.设计范围:(1建筑给水系统(2建筑排水系统(3建筑消火栓供系统(4建筑自动喷洒灭火系统二. 设计原始资料1. 工程概况:(参见题图,包括建筑物的性质,建筑总高度,各楼层功能、面积、层高,建筑内部用水点的分布情况等。

2. 建筑外部市政给排水管道现状资料:建筑北面20米马路上有DN350给水管和DN400排水管各一根。

室外给水管中心标高为-1.20,室外排水管管底标高为 -2.50。

三 . 设计依据1.建筑设计施工图 1套;2.有关设计规范和现行设计标准。

四 . 设计成果及要求1.设计说明书与计算书,内容要求见设计指导书;2.建筑给水排水工程设计图 1套(1各层给排水平面图(比例 1:100 ;(2给水系统图(比例 1:100 ;(3排水系统图(比例 1:100 ;(4消火栓给水系统图(比例 1:100 ;(5卫生间、厨房给排水管道系统大样图(选择一种户型,比例 1:50《建筑给水排水工程》课程设计指导书一、设计文件和有关规范的学习1.结合设计任务书,认真查看建筑设计施工图,熟悉原始资料和设计要求。

2.设计过程中必须认真阅读下列规范、标准、设计手册和教材中的相关内容:(1 《给排水制图标准》(2 《建筑给水排水设计规范》(3 《高层民用建筑设计防火规范》(4 《建筑设备施工安装通用图集》(5 《建筑给水排水设计手册》(6 《建筑给水排水工程》教材二、设计文件的编制及要求设计文件包括:设计图纸 1套;设计说明书和计算书各 1份。

1.设计图纸(1地下室给排水系统平面图绘出建筑给水引入管和贮水池进水管的位置并编号, 标出管径; 绘出建筑排水出户管的位置并编号, 标注管径和坡度; 在图纸上表明增压设备的数量及定位; 绘出吸、压水管路(供水干管的位置及管径。

(2各层给水、排水、消火栓和自动喷洒系统平面图:要求绘出各个系统的立管并编号; 卫生间、厨房等内部支管不要求绘出, 但要绘出这些房间的接水口; 凡有水平给水干管和排水横管的楼层应将水平给水干管和排水横管绘出, 并标注管径, 排水横管要标注坡度; 绘出消防给水立管位置、编号及消火栓定位; 绘出自动喷洒系统喷头定位、立管位置及编号; 绘出自喷系统供水干管的位置,并标注管径。

给水工程课程设计任务书姓名：班级： __指导教师：孝感学院城市建设学院环境工程系二零一二年六月1 设计目的及基本要求通过本次设计，应达到如下教学目的：（1）掌握给水处理厂工艺设计的基本步骤，复习和消化课程讲授的内容；（2）掌握给水处理厂各处理构筑物形式的选择方法与工艺设计计算方法，给水处理厂平面布置与高程设计的原则和方法，具备初步的独立设计能力；（3）掌握设计与制图的基本技能；（4）提高综合运用所学的理论知识独立分析和解决问题的能力。

（5）设计中，做到设计合理、计算准确、图面清晰、语言通顺、说明简练、字体端正。

2 设计内容1 设计题目中山市给水工程扩大初步设计2.2 设计原始资料（一）概况1、城市概述中山市位于我国华南地区，中山市是广东省辖地级市，位于珠江三角洲中南部，北连广州，毗邻港澳，自然资源丰富，交通便利，是我国沿海开放城市之一，自改革开放以来，全市工农业生产、城市建设得到了迅猛的发展。

根据该市总体规划，近期规划城市人口14万人，远期人口18万人，规划建筑为6层混合式，室内均有给排水卫生设备和淋浴设备。

由于该地区地下水资源贫乏，规划水源为北江。

2、自然条件（1）地理位置东径113°北纬22°（2）地形地貌城区地形较平坦，其吴淞标高为28.0米。

（3）气象资料气温：历年最高气温 39 o C历年最低气温 -1 o C常年平均气温 22 o C风向：常年主导风向为东南风降雨量：年平均为1730毫米冬季冰冻期： 5天，土壤冰冻深度： 0.1米（4）土壤地质资料土壤承载力 2.4 kg/cm2浅层地下水离地面 1.6 米3、水源状况：①河流概述：水源水量丰富，水质符合国家规定的饮用水源水质标准，因河道航运繁忙，取水构筑物不得影响航运。

②河流特征：水位水面标高m 流量m3/s流速m/s设计频率%保证率%最高水位26.5 3000 2.9 2常水位25.0 2300 2.2最低水位20.0 1400 1.4 95③河床断面图（见下图）④水质资料(二)用水资料 ：1、居民生活用水变化曲线时段 1～2 2～3 3～4 4～5 5～6 6～7 7～8 8～9 用水百分数% 221.53.54665时段 9～10 10～11 11～12 12～13 13～14 14～15 15～16 16～17 用水百分数% 44554445编号项目单位分 析 结 果备 注最高最低月平均 最高 月平均 最 低1 水 温 ℃2932352臭和味 少 许 3 色 度少 许 4 浑浊度 毫克/升800 30 400 80 5 PH6.37.5 6.8 6 总硬度 毫克当量/升 280 202201507 细菌总数 个/毫升 50000 8 大肠菌群 个/升 140 9 藻类 个/升 2800其他指标合 格时段17～18 18～19 19～20 20～21 21～22 22～23 23～24 24～1 用水百分数%6 6 5 5 4 3 3 3 2.公共建筑、生产企业等集中用水量表用户近期用水量m3/d 远期用水量m3/d用户近期用水量m3/d远期用水量m3/d市委250 300 工厂1 800 1000市政府250 250 工厂2 1000 1200市人大150 180 工厂3 600 900政协150 180 工厂4 700 900建设局250 300 工厂5 800 1200工业局200 250 工厂6 800 1200农贸市场1 100 200 工厂7 1000 1200农贸市场2 120 200 工厂8 800 1000农工商贸中心150 180 工厂9 600 900北海大酒店400 500 工厂10 400 600中山宾馆350 400 工厂11 600 800中山影剧院60 80 工厂12 400 600百货大楼80 120 人民医院280 320新华商厦100 140 中山中医院220 300 一中100 120 京海剧场40 60二中100 120 大众超市60 100一小80 90 二小50 80三小80 90 四小40 60注：(1）生产企业按24小时均匀用水考虑；（2）学校、机关、商店等按8小时均匀用水考虑；（1）医院按居民用水考虑；（2）酒店按从上午10：00起12小时均匀用水考虑；3 设计任务根据所给原始资料，进行城市净水厂工艺设计及工程扩大初步设计。

青岛理⼯⼤学给排⽔科学与⼯程专业《⽔质⼯程学》《给⽔⼯程》课程设计-任务书2015青岛理⼯⼤学《⽔质⼯程学1》课程设计任务书院（系）：环境与市政⼯程学院专业：给排⽔科学与⼯程专业学⽣姓名:学号:设计题⽬：给⽔⼚⼯艺设计起迄⽇期: 2016年2⽉29⽇~ 3⽉6⽇设计地点:指导教师:教研室主任：⽇期:2016年2⽉29⽇设计指导书：1、设计图纸（1）⽔⼚总平⾯图应按初步设计要求完成，图上应绘出主要净⽔构筑物、清⽔池及附属房屋建（构）筑物、道路、绿化地带及⼚区界限等，并⽤座标表⽰其外形尺⼨和相互距离。

可绘出各种连络管渠、阀门及流量计等。

构筑物管道均以单线条表⽰。

图纸应有图例并加必要说明。

注明各⽣产构(建)筑物及辅助建筑物的名称、数量及主要外形尺⼨(或列表以序号表⽰之)等。

（2）⽔⼚⾼程图上，应标出各净⽔构筑物之顶、底及⽔⾯的标⾼；重要构件及管渠的标⾼以及原地⾯与平整后地⾯标⾼等。

（3）图纸上应注明图名及⽐例，设计⼈等。

图中⽂字⼀律⽤仿宋体书写。

图例的表⽰⽅法应符合⼀般规定和标准。

图纸应清洁美观。

线条粗细应主次分明。

图纸幅⾯规格：⽔⼚平⾯图和⾼程布置图分别绘制（1 号图、2 号图）。

关于图纸的其他要求，如图框尺⼨、图标格式、剖切线、指北针及图例等画法，可参见⼿册及有关规范。

2、说明与计算设计说明书中应说明⽔⼚净⽔⼯艺选择过程和结果，以及选择构筑物型式的理由，对⽔⼚的总平⾯布置及⾼程设计作深⼊的阐述。

说明书应说明设计计算⽅法，说明药剂投配设备、混合池、絮凝池、沉淀(澄清)池、滤池及清⽔池的主要设计参数和设计结果，简要说明消毒药剂和设备的选⽤理由及主要参数。

设计说明书内容应完整，简明扼要，⽂句通顺，字迹端正。

在计算书中，应对所进⾏过的计算进⾏全⾯地展⽰，列出所采⽤的全部计算公式和计算数据，并注明资料来源和选⽤理由。

应附相应的计算草图。

3、设计要点在设计开始前，应对所给原始资料全⾯熟悉⼀遍，了解其⽤途，及如何从这些资料出发进⾏设计。
