一、海地2013版新增及改进功能操作说明1、海地公路运行速度分析计算系统操作说明海地公路运行速度分析计算系统是结合公路路线线形设计指标，对两种代表车型小客车及大货车在公路中实际的运行速度进行测算分析及计算的软件，它依据我国的车辆驾驶特性，通过可靠的运行速度测算分析模型，结合海地公路优化设计系统，自动划分分析单元并自动计算，获得车辆在公路行驶中的实际运行速度V85及其变化，为公路路线线形设计的安全性分析与评价提供依据。

软件操作步骤如下：第一步.点击菜单“运行速度”→“运行速度路线资料”弹开的界面中，平曲线文件及纵断面文件系统自动读取对应路线项目中的文件；依据交通部颁发的《公路项目安全性评价指南》中运行速度分析路段划分的原则：平曲线大半径临界值，系统默认为1000米，当平曲线半径大于1000时，该分析路段属于平直段，小于1000时，该分析路段属于曲线或者弯坡段；“大半径包括此临界值”选项，当勾选上时，平曲线半径等于1000时的路段也属于平直段。

小客车直线段大坡度临界值，系统默认为3%，当直线段坡度＜︱3︱%时，为平直路段，当直线段坡度＞︱3︱%时，为纵坡路段，“大坡度包括此临界值”选项，当勾选上时，即直线段坡度=︱3︱%时，为平直路段。

小客车曲线段大坡度临界值，系统默认为3%，当直线段坡度＜︱3︱%时，为曲线段，当直线段坡度＞︱3︱%时，为弯坡段，“大坡度包括此临界值”选项，当勾选上时，即曲线段坡度=︱3︱%时，为曲线段。

大货车直线段大坡度临界值，系统默认为2%，当直线段坡度＜︱2︱%时，为平直路段，当直线段坡度＞︱2︱%时，为纵坡路段，“大坡度包括此临界值”选项，当勾选上时，即直线段坡度=︱2︱%时，为平直路段。

大货车曲线段大坡度临界值，系统默认为2%，当直线段坡度＜︱2︱%时，为曲线段，当直线段坡度＞︱2︱%时，为弯坡段，“大坡度包括此临界值”选项，当勾选上时，即曲线段坡度=︱2︱%时，为曲线段。

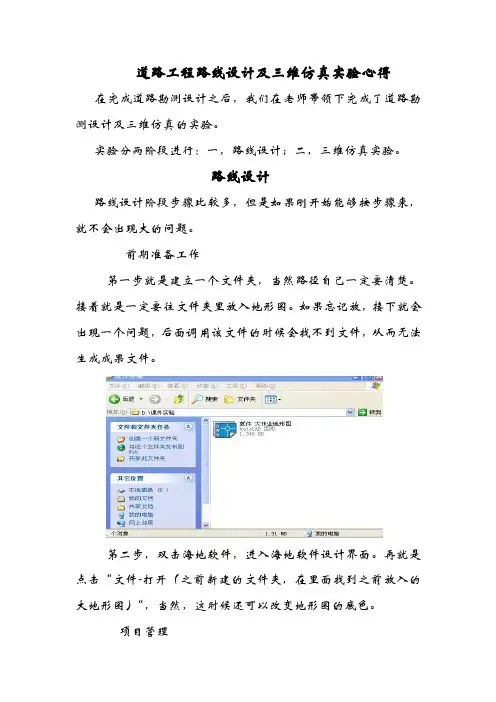

道路工程路线设计及三维仿真实验心得在完成道路勘测设计之后，我们在老师带领下完成了道路勘测设计及三维仿真的实验。

实验分两阶段进行：一，路线设计；二，三维仿真实验。

路线设计路线设计阶段步骤比较多，但是如果刚开始能够按步骤来，就不会出现大的问题。

前期准备工作第一步就是建立一个文件夹，当然路径自己一定要清楚。

接着就是一定要往文件夹里放入地形图。

如果忘记放，接下就会出现一个问题，后面调用该文件的时候会找不到文件，从而无法生成成果文件。

第二步，双击海地软件，进入海地软件设计界面。

再就是点击“文件-打开（之前新建的文件夹，在里面找到之前放入的大地形图）“，当然，这时候还可以改变地形图的底色。

项目管理点击“项目管理-新建“，可以在里面输入各种技术参数，这里有要特别注意，项目文件和项目文件路径，除后缀；有所区别外，其他地方必须相同。

平面设计点击“平面设计-二维交点设计“，其目的就是把平面的起点交点定下来。

再点击“平面设计-交点法“定出各个曲线的缓和曲线长度，以及圆曲线的半径，这样就把平面曲线就画出来了。

然后点击”路线加宽超高超高计算“就可以把路线的加宽及超高值全部算出来。

当然也可以把计算结果导入到excel表里面。

如果想要知道设计的曲线合不合规范的要求，那么只需要点击”平曲线检查“就可以知道结果了。

在该菜单栏中还有可以生成”直线曲线转角表“，”逐桩坐标表“。

DTM图形数字化，就是把地面高程的信息以数字的形式储存起来，为以后的土石方量计算，纵断面设计，横断面设计以及生成三维数据模型提供依据。

具体的操作：图形数字化—构造DTM—读入DTM—显示DTM---输出DTM～纵断面设计首先点击“由DTM切纵横断面值”接下来要做的就是拉坡，首先要输入“拉坡控制资料”，有了资料以后就可以进行“交互拉坡”了。

拉了坡之后就可以进行“竖曲线”设计。

如果要想知道曲线是否符合规范要求，可以点击“竖曲线检查”。

纵断面设计好以后就可以生成较多的技术参数，比如“设计高程”，“填挖高计算”“超高值”等。

海地软件操作详解道路工程路线设计及三维仿真实验心得在完成道路勘测设计之后，我们在老师带领下完成了道路勘测设计及三维仿真的实验。

实验分两阶段进行,一，路线设计,二，三维仿真实验。

路线设计路线设计阶段步骤比较多，但是如果刚开始能够按步骤来，就不会出现大的问题。

前期准备工作第一步就是建立一个文件夹，当然路径自己一定要清楚。

接着就是一定要往文件夹里放入地形图。

如果忘记放，接下就会出现一个问题，后面调用该文件的时候会找不到文件，从而无法生成成果文件。

第二步，双击海地软件，进入海地软件设计界面。

再就是点击“文件-打开,之前新建的文件夹，在里面找到之前放入的大地形图,“，当然，这时候还可以改变地形图的底色。

项目管理点击“项目管理-新建“，可以在里面输入各种技术参数，这里有要特别注意，项目文件和项目文件路径，除后缀,有所区别外，其他地方必须相同。

平面设计点击“平面设计-二维交点设计“，其目的就是把平面的起点交点定下来。

再点击“平面设计-交点法“定出各个曲线的缓和曲线长度，以及圆曲线的半径，这样就把平面曲线就画出来了。

然后点击”路线加宽超高超高计算“就可以把路线的加宽及超高值全部算出来。

当然也可以把计算结果导入到excel表里面。

如果想要知道设计的曲线合不合规范的要求，那么只需要点击”平曲线检查“就可以知道结果了。

在该菜单栏中还有可以生成”直线曲线转角表“，”逐桩坐标表“。

DTM图形数字化，就是把地面高程的信息以数字的形式储存起来，为以后的土石方量计算，纵断面设计，横断面设计以及生成三维数据模型提供依据。

具体的操作,图形数字化—构造DTM—读入DTM—显示DTM---输出DTM:纵断面设计首先点击“由DTM切纵横断面值”接下来要做的就是拉坡，首先要输入“拉坡控制资料”，有了资料以后就可以进行“交互拉坡”了。

拉了坡之后就可以进行“竖曲线”设计。

如果要想知道曲线是否符合规范要求，可以点击“竖曲线检查”。

纵断面设计好以后就可以生成较多的技术参数，比如“设计高程”，“填挖高计算”“超高值”等。

海地软件地面线文件采集的地面点文件是*.TXT的（若是*.csv则不用导入excel），先打开excel，采用“数据--导入外部数据--导入数据”打开“选取数据源”对话框，按照楼主地面点文件保存路径找到地面点文件双击打开，在“文本导入向导”中选择“分隔符号”，点“下一步”，选择“空格”，将采集的xyz坐标导入excel。

在excel 中，若导入后A列为X值，B列为Y值，C列为Z值，则在D列第1行输入公式“=A1&","&B1&","&C1”回车，D1中显示第一个点“X坐标,Y坐标,高程”，选中D1右下角向下拖动公式，直到采集的数据全部在D列中显示。

选中D列中的所有数据，右键“复制”，在CAD中新建图层，设置为当前图层。

选中输入点命令，在cad下方对话框中“指定点：”后，右键“粘贴”，则所有采集的地面点输入CAD内。

用海地“DTM-电子地形图数字化”打开“地形图数字化”对话框，在“选择高程数据层”中选择所输入点所在的图层，点“确定”，生成*.xyz文件，“DTM—构造DTM”，“DTM—生成DTM”，生成*.tin文件，“纵断面—由DTM切纵横断面”，打开“由DTM切纵横断面”对话框，根据现场采集宽度采用“直接输入”方式，输入左右边距（若输入宽度超过DTM的范围则无法提取），设置切值方式、切值范围、地面线文件格式，设置输出文件的名称及保存路径（注意不要覆盖了实测的dmg文件），点确定则生成了*.dmg、*.dmx文件，若采集的数据中无路线中桩位置坐标、高程，为了提取的地面线的准确，应按上述方法将中桩点（XYZ）输入CAD中再生成DTM，提取*.dmx文件。

2.1.2总体流程1、您只需按照以下程序操作即可很快浏览到Hard的主要功能，轻松了解它的使用过程。

2、流程考虑到初学者还没有熟练掌握Hard系统，故在流程中不考虑“数模”，即不考虑系统在三维环境中的操作方法。

2.1.2总体流程1、您只需按照以下程序操作即可很快浏览到Hard的主要功能，轻松了解它的使用过程。

2、流程考虑到初学者还没有熟练掌握Hard系统，故在流程中不考虑“数模”，即不考虑系统在三维环境中的操作方法。

关于数模的操作详见本手册的第四章内容。

流程如下：第一步：项目管理\..\r2002\sample\二级公路.prj 第二步：平面：分为外业资料录入、交互式设计、成果输出三大部分。

1线文件（*.JDX）。

2*.JDX），针对每个弯道输入R、LS等参数，按“生成”钮，可得到参数对应的图形，当逐个交点设计完成后，按“输出文件”按钮，将您的设计过程输出到平曲线文件（*.PQX）和交点线文件（*.JDX）（此时的交点线文件为含有曲线要素后的文件）及逐桩坐标文件（*.ZBB），其中平曲线文件*.PQX范》检验线形是否满足规范的要求并提交报告，用户可以对违规处进行修改（当然也可以不成相应的横断面文件（*.HDM）和超高文件（*.CG）。

3、成果输出：当完成以上的设计过程后就可以进行成果的输出，生成平面设计图、生成曲线要素表、生成直曲表、生成逐桩坐标表、生成用地图表等。

第三步：纵断面：分为外业资料录入、交互式拉坡及竖曲线设计、成果输出三大部分。

1文件*.DMG，为拉坡作准备。

系统提供交互输入的方式，直接将逐桩文件读入，可减少用户输入桩号项，用户可任意加桩，当输入高程后按“回车”可自动到下一个桩号，全部输完*.DMG进行检查，生成出错报告（如发现有错提示，一定要严格按照系统规定的数据文件格式纠正错误）。

2、交互设计：数的输入进行交互式拉坡（参数输入时请随时注意CAD命令行提示中所出现的快捷键），一操作得到的每个变坡点进行修改或竖曲线设计，您可以通过R、T、E中的任何一个参数进行控制设计（在此常用T即切线长来控制生成竖曲线）。

退出时提示存盘为*.ZDM文件。

告，用户可以对违规处进行修改（当然也可以不进行修改）。
