安全阀基本知识

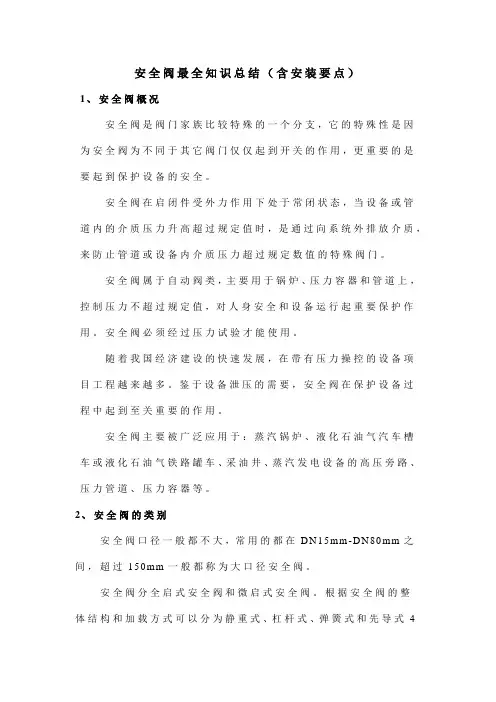

安全阀最全知识总结（含安装要点）1、安全阀概况安全阀是阀门家族比较特殊的一个分支，它的特殊性是因为安全阀为不同于其它阀门仅仅起到开关的作用，更重要的是要起到保护设备的安全。

安全阀在启闭件受外力作用下处于常闭状态，当设备或管道内的介质压力升高超过规定值时，是通过向系统外排放介质，来防止管道或设备内介质压力超过规定数值的特殊阀门。

安全阀属于自动阀类，主要用于锅炉、压力容器和管道上，控制压力不超过规定值，对人身安全和设备运行起重要保护作用。

安全阀必须经过压力试验才能使用。

随着我国经济建设的快速发展，在带有压力操控的设备项目工程越来越多。

鉴于设备泄压的需要，安全阀在保护设备过程中起到至关重要的作用。

安全阀主要被广泛应用于：蒸汽锅炉、液化石油气汽车槽车或液化石油气铁路罐车、采油井、蒸汽发电设备的高压旁路、压力管道、压力容器等。

2、安全阀的类别安全阀口径一般都不大，常用的都在D N15m m-DN80m m之间，超过150m m一般都称为大口径安全阀。

安全阀分全启式安全阀和微启式安全阀。

根据安全阀的整体结构和加载方式可以分为静重式、杠杆式、弹簧式和先导式4种。

根据与管道的连接方式不同又可以分为螺纹安全阀和法兰安全阀。

工作温度高而压力不太高时选用杠杆式较合适；高压设备宜选用弹簧式；一般常用的是弹簧式安全阀。

3、安装方法作为整个设备系统调试的一部分，当安全阀初次开启时，阀座经常会受到损坏，这是因为系统中总是存在着污垢和碎屑。

为了确保外来杂质不进入安全阀内，整个系统应该在安全阀安装前进行充分的冲洗，安全阀应安装在污垢，铁锈和碎屑不会聚集的地方。

蒸汽应用中，通过安全阀的安装降低泄露趋势也是很重要的一点，安全阀的安装应使凝结水不会聚在阀瓣的上游处。

如下图，安全阀安装在蒸汽管道上方就可以做到这一点。

当安全阀在正确安装在蒸汽管道上方，安全阀的进口管道可以起到自排水的作用。

温度安全阀应安装与热水器顶部或侧面，如下图：安全阀中流体的正确流动方式如下图4、安装中的注意事项（1）新装安全阀应附有产品合格证，安装前要进行复校，加以铅封并出具安全阀校验。

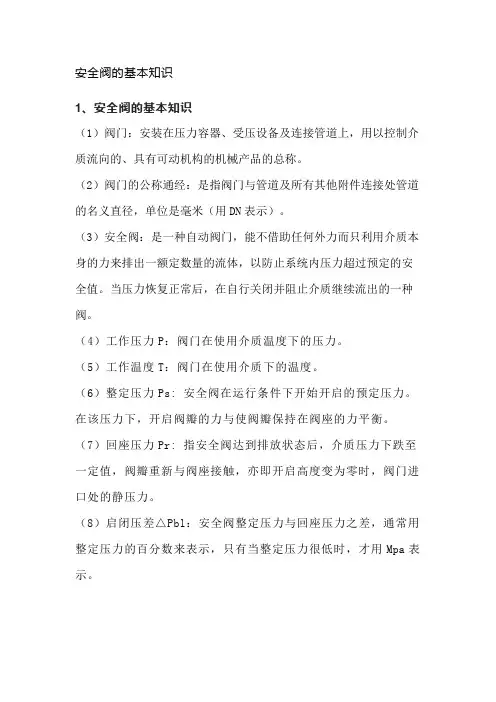

安全阀的基本知识1、安全阀的基本知识（1）阀门：安装在压力容器、受压设备及连接管道上，用以控制介质流向的、具有可动机构的机械产品的总称。

（2）阀门的公称通经：是指阀门与管道及所有其他附件连接处管道的名义直径，单位是毫米（用DN表示）。

（3）安全阀：是一种自动阀门，能不借助任何外力而只利用介质本身的力来排出一额定数量的流体，以防止系统内压力超过预定的安全值。

当压力恢复正常后，在自行关闭并阻止介质继续流出的一种阀。

（4）工作压力P：阀门在使用介质温度下的压力。

（5）工作温度T：阀门在使用介质下的温度。

（6）整定压力Ps: 安全阀在运行条件下开始开启的预定压力。

在该压力下，开启阀瓣的力与使阀瓣保持在阀座的力平衡。

（7）回座压力Pr: 指安全阀达到排放状态后，介质压力下跌至一定值，阀瓣重新与阀座接触，亦即开启高度变为零时，阀门进口处的静压力。

（8）启闭压差△Pbl：安全阀整定压力与回座压力之差，通常用整定压力的百分数来表示，只有当整定压力很低时，才用Mpa表示。

（9）排放压力Pb: 整定压力加上超过压力（超过压力指超过安全阀整定压力所增加的压力，通常用整定压力的百分数来表示）。

（10）开启高度h: 阀瓣离开关闭位置的实际升程。

（11）流道面积A：指阀进口端到关闭件密封面间流道的最小截面积，用来计算无任何阻力影响时的理论排量。

对应于流道面积A的流道直径为do（喉径）。

（12）排量系数Kd：阀门实际排量与理论排量的比值。

（14）密封试验压力Pt: 进行密封试验时规定的压力，在此压力下测量通过关闭件密封面的泄漏率。

一般取整定压力的90%作为密封试验压力。

（15）出厂试验；出厂前对产品所进行的壳体强度、密封性、开启压力的试验。

2、安全阀基本结构（1）阀体。

（2）阀座。

（3）阀瓣。

（4）调节圈。

（5）弹簧。

（6）阀杆。

（7）阀盖。

（8）阀帽。

3、安全阀的分类（1）按使用介质分：a:蒸汽用安全阀。

b:空气及其它气体用安全阀。

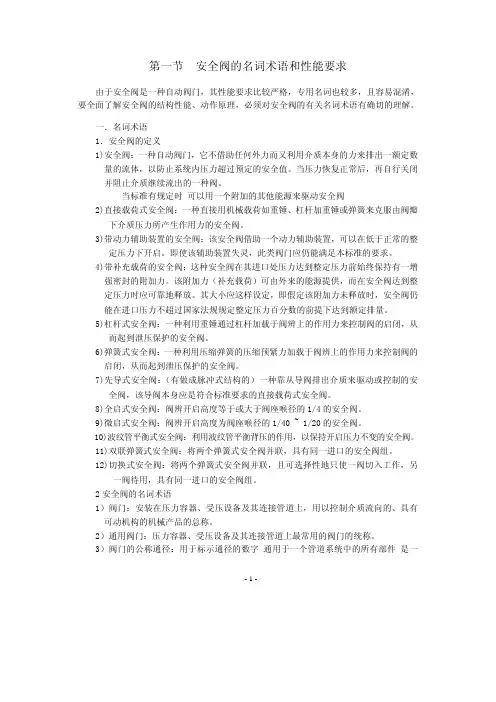

第一节 安全阀的名词术语和性能要求由于安全阀是一种自动阀门，其性能要求比较严格，专用名词也较多，且容易混淆，要全面了解安全阀的结构性能、动作原理，必须对安全阀的有关名词术语有确切的理解。

一．名词术语1．安全阀的定义1)安全阀：一种自动阀门，它不借助任何外力而又利用介质本身的力来排出一额定数量的流体，以防止系统内压力超过预定的安全值。

当压力恢复正常后，再自行关闭并阻止介质继续流出的一种阀。

当标准有规定时 可以用一个附加的其他能源来驱动安全阀2)直接载荷式安全阀：一种直接用机械载荷如重锤、杠杆加重锤或弹簧来克服由阀瓣下介质压力所产生作用力的安全阀。

3)带动力辅助装置的安全阀：该安全阀借助一个动力辅助装置，可以在低于正常的整定压力下开启。

即使该辅助装置失灵，此类阀门应仍能满足本标准的要求。

4)带补充载荷的安全阀：这种安全阀在其进口处压力达到整定压力前始终保持有一增强密封的附加力。

该附加力（补充载荷）可由外来的能源提供，而在安全阀达到整定压力时应可靠地释放。

其大小应这样设定，即假定该附加力未释放时，安全阀仍能在进口压力不超过国家法规规定整定压力百分数的前提下达到额定排量。

5)杠杆式安全阀：一种利用重锤通过杠杆加载于阀辨上的作用力来控制阀的启闭，从而起到泄压保护的安全阀。

6)弹簧式安全阀：一种利用压缩弹簧的压缩预紧力加载于阀辨上的作用力来控制阀的启闭，从而起到泄压保护的安全阀。

7)先导式安全阀：（有做成脉冲式结构的）一种靠从导阀排出介质来驱动或控制的安全阀，该导阀本身应是符合标准要求的直接载荷式安全阀。

8)全启式安全阀：阀辨开启高度等于或大于阀座喉径的1/4的安全阀。

9)微启式安全阀：阀辨开启高度为阀座喉径的1/40 ~ 1/20的安全阀。

10)波纹管平衡式安全阀：利用波纹管平衡背压的作用，以保持开启压力不变的安全阀。

11)双联弹簧式安全阀：将两个弹簧式安全阀并联，具有同一进口的安全阀组。

12)切换式安全阀：将两个弹簧式安全阀并联，且可选择性地只使一阀切入工作，另一阀待用，具有同一进口的安全阀组。

1、安全阀的基本知识1）阀门：安装在压力容器、受压设备及连接管道上，用以控制介质流向的、具有可动机构的机械产品的总称。

2）阀门的公称通经：是指阀门与管道及所有其他附件连接处管道的名义直径，单位是毫米（用DN表示）。

3）安全阀：是一种自动阀门，能不借助任何外力而只利用介质本身的力来排出一额定数量的流体，以防止系统内压力超过预定的安全值。

当压力恢复正常后，在自行关闭并阻止介质继续流出的一种阀。

4）工作压力P：阀门在使用介质温度下的压力。

5）工作温度T：阀门在使用介质下的温度。

6）整定压力Ps: 安全阀在运行条件下开始开启的预定压力。

在该压力下，开启阀瓣的力与使阀瓣保持在阀座的力平衡。

7）回座压力Pr: 指安全阀达到排放状态后，介质压力下跌至一定值，阀瓣重新与阀座接触，亦即开启高度变为零时，阀门进口处的静压力。

8）启闭压差△Pbl：安全阀整定压力与回座压力之差，通常用整定压力的百分数来表示，只有当整定压力很低时，才用Mpa表示。

9）排放压力Pb: 整定压力加上超过压力（超过压力指超过安全阀整定压力所增加的压力，通常用整定压力的百分数来表示）10）开启高度h: 阀瓣离开关闭位置的实际升程。

11）流道面积A：指阀进口端到关闭件密封面间流道的最小截面积，用来计算无任何阻力影响时的理论排量。

对应于流道面积A的流道直径为do（喉径）。

12）排量系数Kd：阀门实际排量与理论排量的比值。

13）密封试验压力Pt: 进行密封试验时规定的压力，在此压力下测量通过关闭件密封面的泄漏率。

一般取整定压力的90%作为密封试验压力。

14）出厂试验；出厂前对产品所进行的壳体强度、密封性、开启压力的试验。

2、安全阀基本结构1）阀体 2）阀座 3）阀瓣 4）调节圈 5）弹簧 6）阀杆 7）阀盖 8）阀帽3、安全阀的分类1）按使用介质分：a:蒸汽用安全阀 b:空气及其它气体用安全阀 c:液体用安全阀2）按公称压力分a:低压安全阀：公称压力PN≤1.6Mpa b:中压安全阀：公称压力PN1.6～6.4Mpac:高压安全阀：公称压力PN6.4～80.0Mpa d:超高压安全阀：公称压力PN﹥100Mpa3）按适用温度分：a:超低温安全阀：t≤-100°C b:低温安全阀：-100°C～-40 °Cc:常温安全阀：-40 °C～120 °C d:中温安全阀：120 °C～450 °Ce:高温安全阀：t＞ 450 °C4）按连接方式分：a:法兰连接安全阀 b:螺纹连接安全阀 c:焊接连接安全阀5）按开启高度分：a:微启式安全阀：开启高度在do /40～ do /20b:全启式安全阀：开启高度不小于do /4c:中启式安全阀：开启高度介于微启式和全启式之间6）按结构形式分：a:杠杆重锤式安全阀 b:弹簧式安全阀 c:脉冲式安全阀（又称先导式安全阀）d:微启式安全阀 e:全启式安全阀 f:全封闭式安全阀 g:半封闭式安全阀 h:敞开式安全阀4、安全阀的基本要求安全阀必须具备运行安全性和经济性两大要求，在动作过程中必须做到：灵敏的开启、足量的排放、及时的回座、可靠的密封。

安全阀选购方法及相关知识范文安全阀是工业设备中非常重要的一种安全保护装置，它的主要功能是在设备内部压力超过设定值时，能够自动打开释放压力，避免设备因压力过高而引发事故。

因此，正确选购合适的安全阀对于保障设备的安全运行至关重要。

以下是关于安全阀选购方法及相关知识的范文，希望能对您有所帮助。

一、安全阀的基本知识1.安全阀的定义：安全阀是一种自动保护装置，能够在设备内部压力达到设定值时，自动打开，并将多余的压力排出，以保护设备的安全运行。

2.安全阀的工作原理：安全阀通过调整设置压力，使其大于或等于设备工作压力，当设备内部压力超过设定值时，阀门打开，释放多余压力，并在压力恢复正常后自动关闭。

3.安全阀的分类：安全阀主要有弹性元件安全阀、主动式安全阀、低压安全阀、超低压安全阀等多种分类。

二、安全阀选购方法1.确定工作压力：根据设备的工作条件和压力需求，确定所需的安全阀额定压力，不宜过小或过大。

2.选择合适的类型：根据不同的工作场景和要求，选择弹性元件安全阀、主动式安全阀等适合的类型。

3.考虑安全系数：应根据具体场合和工艺要求，考虑适当的安全系数，确保安全阀的稳定工作。

4.了解适用介质：选购安全阀前，必须充分了解介质的特性，如温度、压力、粘度等，在选型中要充分考虑介质的腐蚀性、粘度等因素。

5.符合标准规范：选购的安全阀要符合相关的国家标准和规范要求，确保产品的质量和安全性。

6.正规厂家选择：选择有信誉和专业生产安全阀的正规厂家，确保产品的品质和性能。

三、安全阀的安装与维护1.安装位置：安全阀应装在设备上的高处，离设备出口或顶部距离不宜小于5倍安全阀直径，以免产生液滴现象影响正常工作。

2.安装方式：安全阀应安装在垂直位置上，并与设备的连接严密可靠，避免因管路震动或位移而影响安全阀的正常工作。

3.定期检查：安全阀工作后一段时间后，应进行定期检查，确保其密封性能和灵敏度，防止因长时间不使用而导致的老化和失效。

4.维护保养：安全阀在正常工作中应保持清洁干燥，不得有外界杂质或堵塞物进入，必要时进行清洁和润滑。

安全阀基础知识安全阀是⼀种安全保护⽤阀，是⼀种⾃动泄压阀门，它的启闭件受外⼒作⽤下处于常闭状态，当设备或管道内的介质压⼒升⾼，超过规定安全值时⾃动开启，通过向系统外排出⼀额定数量的流体，以防⽌管道或设备内介质压⼒超过规定的安全值，当压⼒恢复正常后，阀门再⾏关闭并阻⽌介质继续流出。

安全阀分类：（⼀）按安全阀阀瓣开启⾼度分　1：微启式安全阀（微启式开启⾏程⾼度为：≤0.05d0(最⼩排放喉部⼝径)　2：全启式安全阀（全启式安全阀开启⾼度为≤0.25d0（最⼩排放喉部⼝径）（⼆）按安全阀结构形式来分1：垂锤式2：杠杆式3：弹簧式（利⽤压缩弹簧的⼒来平衡阀瓣的压⼒，并使其密封的安全阀，输⽓站场常⽤）4：先导式（脉冲式）它把主阀和辅阀设计在⼀起，通过辅阀的脉冲作⽤带动主阀动作。

这种结构通常⽤于⼤⼝径、⼤排量及⾼压系统。

它把主阀和辅阀设计在⼀起，通过辅阀的脉冲作⽤。

（三）按阀体构造来分1：封闭式安全阀（封闭式安全阀即排除的介质不外泄，全部沿着出⼝排泄到指定地点，⼀般⽤在有毒和腐蚀性介质中。

）2：不封闭式安全阀（对于空⽓和蒸汽⽤安全阀，多采⽤不封闭式安阀。

）（四）按使⽤介质分1：蒸汽⽤安全阀（通常以A48Y型为代表）2：空⽓及其他⽓体⽤安全阀（通常以A42Y型为代表）3：液体⽤安全阀（通常以A41H型为代表）（五）按公称压⼒分1：低压安全阀：公称压⼒PN≤1.6Mpa的安全阀2：中压安全阀：公称压⼒PN2.5－6.4Mpa的安全阀3：⾼压安全阀：公称压⼒PN10.0－80.0Mpa的安全阀4：超⾼压安全阀：公称压⼒PN〉100Mpa的安全阀（六）按适⽤温度分1：超低温安全阀：t≤－100℃的安全阀2：低温安全阀：－100℃<－40℃的安全阀。

3：常温安全阀：－40℃<t≤120℃的安全阀4：中温安全阀：120℃<t≤450℃的安全阀5：⾼温安全阀：t>450℃的安全阀（七）按连接⽅式分1：法兰接连安全阀。

安全阀中国特种设备检验协会12横杆阀帽调节螺套弹簧座阀盖扳手弹簧阀杆导向套反冲盘阀瓣调节圈阀座1212主阀阀座主阀阀体进口嘴活塞主阀弹簧主阀导向套接管Ⅰ阀座调节钉 螺套导阀阀体滑梭压盖顶杆阀座阀座罩压块“O ”型圈阀轴导向套弹簧座弹簧盖板 保护罩 调整螺钉接管Ⅱ自动开启，而在压力回到工作压力或略低于工作压力时，又自动关闭。

由于多数工况条件下普遍采用的是弹簧直接载荷式安a.b．反冲盘、向向上，再就是阀座对阀瓣的托力（压紧力），这个压紧力在密封面上所产生的比压力，保证了安全阀关闭件间有了必需的密封性。

当系统中的压力升高且超过正常工作压力时，坏（合力不为零）开始升起，如图4-2所示。

c．当介质压力Pd．当介质压力P封比压力，状态。

按照动作原理，12图示为对微启式安全阀的样所作的全性能测试记录（合肥所检测中心测试）图示为对全启式安全阀抽样所作的全性能测试记录（合肥所检测中心测试） b点（开始有位移）所对应的a点为开启压力值（0.709MPa），ｄ点（达全开高度）所对应的ｃ点值为排放压力值（0.766MPa），ｆ点（位移为零）所对应的ｅ点值回座压力值（0.646MPa），开启高度为Y10-Y0（9.6mm）。

(Y0为原始位置值,Y10开启后的最高值)πd h≥d2π/4 则h≥d/412121212第二节对安全阀的基本要求安全阀既然作为锅炉、压力容器、压力管道等承压设备的超压保护装置，那么对它的要求也是比较全面的，世界主要工业国家对安全阀都制定了许多适应本国水平的相应法规来规范安全阀的设计、制造和使用，我国近年也制定了若干规范，如：TSG ZF001-2006《安全阀安全技术监察规程》、《蒸汽锅炉安全技术监察规程》和《压力容器安全技术监察规程》等安全技术规范。

综合各国的这些规范来看，都要求安全阀在以下几个方面得到满足。

1. 对安全阀性能上的基本要求a. 准确开启-涉及到整定压力偏差这是对安全阀的最基本要求，当工作介质超过正常的操作压力渐渐达到开启压力时，安全阀的关闭件应能准确地在设定的整定压力打开泄压。

安全阀基础知识xx安全阀其本身作为超压泄放装置在石油化工企业中应用广泛，以下是由我整理关于，提供给大家参考和了解，希望大家喜欢!一、安全阀知识概述安全阀是锅炉、压力容器和其他受压力设备上重要的安全附件。

其动作可靠性和性能好坏直接关系到设备和人身的安全，并与节能和环境保护紧密相关。

二、安全阀的定义所谓安全阀广义上讲包括泄放阀，从管理规则上看，直接安装在蒸汽锅炉或一类压力容器上，其必要条件是必须得到技术监督部门认可的阀门，狭义上称之为安全阀，其他一般称之为泄放阀。

安全阀与泄放阀在结构和性能上很相似，二者都是在超过开启压力时自动排放内部的介质，以保证生产装置的安全。

由干存在这种本质上类似性，人们在使用时，往往将二者混同，另外，有些生产装置在规则上也规定选用哪种均可。

因此，二者的不同之处往往被忽视。

从而也就出现了许多间题。

如果要将二者作出比较明确的定义，则可按照《ASME锅炉及压力容器规范》第一篇中所阐述的定义来理解：1、安全阀Safety Valve一种由阀前介质静压力驱动的自动泄压装置。

其特征为具有突开的全开启动作。

用于气体或蒸汽的场合。

2、泄放阀Relief Valve，又称溢流阀一种由阀前介质静压力驱动的自动泄压装置。

它随压力超过开启力的增长而按比例开启。

主要用于流体的场合。

3、安全泄放阀Safet Relief Valve，又称安全溢流阀一种由介质压力驱动的自动泄压装置。

根据使用场合不同既适用作安全阀也适用作泄放阀。

以日本为例，给安全阀和泄放阀作出明确定义的比较少，一般用作锅炉这类大型贮能压力容器的安全装置称之为安全阀，安装在管道上或其他设设施上的称之为泄放阀。

不过，若按日本通产省的《火力发电技术标准》的规定看，设备上安全保障的重要部分，指定使用安全阀，如锅炉、过热器、再热器等。

而在减压阀的下侧需要与锅炉和涡轮机相接的场合，都需要安装泄放阀或安全阀。

如此看，安全阀要求比泄放阀更具可靠性。

另外，从日本劳动省的高压气体管理规则、运输省及各级船舶协会的规则中，对安全排放量的认定和规定来看，我们把保证了排放量的称之为安全阀，而不保证排放量的阀门称作泄放阀。

安全阀知识有关知识普及通常，普通的阀门只是起到一个开关的作用，而安全阀除了有开关的作用外，还可以起到保护设备、防止事故发生的作用，是特种设计上非常重要的安全附件。

一、安全阀分类及特点1、按整体结构及加载机构分类安全阀按其整体结构及加载机构的不同可以分为重锤杠杆式、脉冲式和弹簧式三种。

用得比较普遍的是弹簧式安全阀。

①重锤杠杆式安全阀重锤杠杆式安全阀是利用重锤和杠杆来平衡作用在阀瓣上的力。

根据杠杆原理，它可以使用质量较小的重锤通过杠杆的增大作用获得较大的作用力，并通过移动重锤的位置（或变换重锤的质量)来调整安全阀的开启压力。

优点：重锤杠杆式安全阀结构简单，调整容易而又比较准确，所加的载荷不会因阀瓣的升高而有较大的增加，适用于温度较高的场合，过去用得比较普遍，特别是用在锅炉和温度较高的压力容器上。

缺点：但重锤杠杆式安全阀结构比较笨重，加载机构容易振动，并常因振动而产生泄漏；其回座压力较低，开启后不易关闭及保持严密。

②脉冲式安全阀脉冲式安全阀由主阀和辅阀构成，通过辅阀的脉冲作用带动主阀动作、其结构复杂，通常只适用于安全泄放量很大的锅炉和压力容器。

③弹簧式安全阀弹簧式安全阀是利用压缩弹簧的力来平衡作用在阀瓣上的力。

螺旋圈形弹簧的压缩量可以通过转动它上面的调整螺母来调节，利用这种结构就可以根据需要校正安全阀的开启（整定)压力。

优点：弹簧式安全阀结构轻便紧凑，灵敏度也比较高，安装位置不受限制，而且因为对振动的敏感性小，所以可用于移动式的压力容器上。

缺点：所加的载荷会随着阀的开启而发生变化，即随着阀瓣的升高，弹簧的压缩量增大，作用在阀瓣上的力也跟着增加。

这对安全阀的迅速开启是不利的。

另外，阀上的弹簧会由于长期受高温的影响而使弹力减小。

用于温度较高的容器上时，常常要考虑弹簧的隔热或散热问题，从而使结构变得复杂起来。

2、按阀瓣开启的最大高度和流道之比分类按照阀瓣开启的最大高度与安全阀流道直径之比来划分，安全阀主要分为全启式安全阀和微启式安全阀两种。

安全阀知识点全掌握安全阀是一种用于保护压力容器和管道系统免受超压的装置，它能够通过自动释放压力来保证系统的安全运行。

下面将介绍安全阀的相关知识点，包括安全阀的工作原理、分类、设计参数、选择和安装注意事项等内容。

一、安全阀的工作原理安全阀的工作原理是基于压力平衡原理，其内部设有一个调整弹簧，当压力超过设定值时，弹簧弹力大于被控制介质压力，阀门开启并通过排气室将介质排出，当压力降低到设定值以下时，阀门关闭，使系统保持在安全压力范围内。

二、安全阀的分类1.根据工作原理(1)弹簧式安全阀：通过弹簧力来调节阀门开启和关闭压力；(2)薄膜式安全阀：通过软骨膜的变形来实现阀门的开启和关闭。

2.根据结构特点(1)单座式安全阀：阀盖和阀座为一体，结构简单，适用于小流量和中低压力范围；(2)双座式安全阀：阀盖和阀座分开，流道更复杂，适用于大流量和高压力范围。

三、安全阀的设计参数1.弹簧式安全阀的设计参数(1)设计压力：最大允许工作压力；(2)设计温度：最高允许工作温度；(3)设计流量：单位时间内通过系统的介质流量；(4)排气容积：单位时间内通过安全阀的介质排放量。

2.薄膜式安全阀的设计参数(1)初始弯曲率：软骨膜在初始状态下的形状；(2)挠度：软骨膜在不同工作压力下的变形幅度；(3)开启压力差：软骨膜开始弯曲的压力差。

四、安全阀的选择1.参考标准：根据国家或行业相关标准进行选择；2.工作参数：考虑介质的压力、温度和流量等参数；3.设备类型：选择适用于具体设备类型和工作环境的安全阀；4.重要性级别：根据介质的危险性和流程的重要性确定安全阀的级别。

五、安全阀的安装注意事项1.安装位置：应尽量将安全阀安装在介质流动方向上，避免阀门闸板类外漏；2.排放管道：排放管道应妥善布置，避免介质喷溅和损坏设备；3.安全阀的密封和校验：定期检查安全阀的密封情况和校验安全阀的压力开启值；4.定期维护：对安全阀进行定期维护和检修，确保其正常工作。
