钢结构防火涂料涂装工艺标准

防火涂料施工工艺流程防火涂料施工规范要求您知道防火涂料怎么施工吗？防火涂料的涂装应针对不同的被保护物和不同的防火涂料应该采用适宜的涂装方法和设备，以获得最佳的涂膜质量。

所以要根据基材的不同选用不同的涂料和施工工艺，方能获得最佳的效果。

以下买购网小编为您介绍防火涂料施工工艺流程以及防火涂料施工规范要求。

一、防火涂料施工工艺流程1、钢结构涂刷防火涂料前，应对钢架表面除锈做防腐处理。

建议使用环氧富锌防腐底漆，环氧防腐底漆也可以。

防腐底漆必须实干后，才能进行防火涂料的施工。

2、施工前应充分搅拌WGNCB-02防火涂料，待均匀后方可施工使用。

3、施工第一遍厚度为0.10-0.15mm 为宜，表干后进行第二次施工，涂层厚度以0.15-0.20mm为宜，以后各遍施工，涂层厚度应控制在0.20mm左右，不超过0.30mm，直至达到规定厚度，每次施工时间间隔以涂层不沾手为准（一般在18-24小时左右），施工环境温度为0-40℃，基材温度为5-45℃，空气相对湿度不大于90%。

保持施工现场空气流通，风速不大于5m/s，室外作业或施工构件表面结露时不宜施工。

4、施工以刷涂为主，也可以喷涂，但材料会浪费15-30%。

二、防火涂料施工安全、环保管理1.要求混配好的浆液熟化15-25分钟后再施工,以保证浆料达到最佳施工粘度。

2.要求按施工能力确定配制涂料量,可随用随配。

配制好的涂料应在120分钟内用完,凝固后不能再用。

3.建议第一遍施工采用喷涂施工方法,涂层厚度不大于5毫米,第二遍开始可喷涂或抹涂,涂层厚度每遍以不超过10毫米为宜,每遍间隔时间为24小时，直至达到设计厚度不低于13.3毫米。

4.要求施工现场环境温度5-38℃，相对湿度不大于85%。

理化性能检验养护期28天，耐火性能检验养护期40天。

5.未干燥的涂层不得碰撞、水冲和雨淋。

三、防火涂料施工工艺选择防火涂料的涂装，是用不同的施工方法、工具和设备将涂料均匀地涂覆在被保护物表面。

钢结构防火涂料涂装工艺标准（）范围本工艺标准适用于钢结构厚涂型防火涂料喷涂工艺施工。

施工准备材料及主要机具：防火涂料：需使用经主管部门鉴定，并经当地消防部门批准的产品。

如××大厦使用的型防火涂料，经公安部四川消防研究所鉴定，并经北京市消防局批准，使用前检查批准文件，并以为一批检查出厂合格证。

技术性能应满足有关标准的规定；耐火试验由消防局每现场抽样一次，送国家耐火构件质量监督中心检验，其耐火极限应符合设计要求。

粘结强度及抗压强度每抽样一次，送国家化工建材检测中心检验，其粘结强度及抗压强度应大于技术指标的规定。

现场堆放地点应干燥、通风、防潮，发现结块变质时不得使用。

高强胶粘剂及钢防胶由厂家配套供应，按说明书使用。

钢丝网、钢筛卡、塑料布等。

主要机具：混合机、灰浆泵、钢丝网剪刀、铁锹、手推车、计量容器、带刻度钢针、钢尺等。

作业条件：应由经批准的施工单位负责施工，检查资质批准文件。

基层处理：彻底清除钢构件表面的灰尘、浮锈、油污。

对钢构件碰损或漏刷部位应补刷防锈漆两遍，经检查验收方准许喷涂。

喷涂前将操作场地清理干净，靠近门窗、隔断墙等部位，用塑料布加以保护。

固定钢丝网：按构件形状剪好钢丝网，用φ钢筋卡固定在钢构件上，钢丝网与钢构件间留有～间隙。

操作工艺工艺流程：作业准备→防火涂料配料、搅拌→喷涂→检查验收防火涂料配料、搅拌：粉状涂料应随用随配。

以型配合比如下（表）：表喷涂层数施工配合比每用量防炎涂料∶高强胶粘剂∶钢防胶∶水∶∶∶～防火涂料∶钢防胶∶水∶∶搅拌时先将涂料倒入混合机加水拌合后，再加胶粘剂及钢防胶充分搅拌～，使稠度达到可喷程度。

喷涂：一般设计要求厚度为经耐火试验达到耐火极限厚度的倍，以耐火极限为梁，柱，其设计厚度为梁，柱。

第一层厚左右，晾干七～八成再喷第二层，第二层厚～左右为宜，晾干七～八成后再喷第三层，第三层达到所需厚度为止。

喷涂时喷枪要垂直于被喷钢构件，距离～为宜，喷涂气压应保持～，喷完后进行自检，厚度不够的部分再补喷一次。

钢结构防腐涂装工艺标准(附钢结构防火涂料涂装工艺标准)钢结构防腐涂装工艺标准（ 508- - 1996 ）范围本工艺标准适用于建筑钢结构工程用的防腐蚀施工工艺。

施工准备 2.1 材料2.1.1 建筑钢结构工程防腐材料的选用应符合设计要求。

防腐蚀材料有底漆、面漆和稀料等。

建筑钢结构工程防腐底漆有红丹油性防锈漆、钼铬红环氧酯防锈漆等；建筑钢结构防腐面漆有各色醇酸磁漆和各色醇酸调合漆等。

各种防腐材料应符合国家有关技术指标的规定，还应有产品出厂合格证。

2.2 主要机具：喷砂枪、气泵、回收装置、喷漆枪、喷漆气泵、胶管、铲刀、手砂轮、砂布、钢丝刷、棉丝、小压缩机、油漆小桶、刷子、酸洗槽和附件等。

2.3 作业条件： 2.3.1 油漆工施工作业应有特殊工种作业操作证。

2.3.2 防腐涂装工程前钢结构工程已检查验收，并符合设计要求。

2.3.3 防腐涂装作业场地应有安全防护措施，有防火和通风措施，防止发生火灾和人员中毒事故。

2.3.4 露天防腐施工作业应选择适当的天气，大风、遇雨、严寒等均不应作业。

操作工艺 3.1 工艺流程：基面清理底漆涂装面漆涂装检查验收3.2 基面清理： 3.2.1 建筑钢结构工程的油漆涂装应在钢结构安装验收合格后进行。

油漆涂刷前，应将需涂装部位的铁锈、焊缝药皮、焊接飞溅物、油污、尘土等杂物清理干净。

3.2.2 基面清理除锈质量的好坏，直接关系到涂层质量的好坏。

因此涂装工艺的基面除锈质量分为一级和二级，见表 5-25 的规定。

钢结构除锈质量等级表 5-25 等级质量标准除锈方法1 钢材表面露出金属色泽喷砂、抛丸、酸洗2 钢材表面允许存留干净的轧制表皮一般工具 (钢丝刷、砂布) 清除 3.2.3 为了保证涂装质量，根据不同需要可以分别选用以下除锈工艺。

3.2.3.1 喷砂除锈，它是利用压缩空气的压力，连续不断地用石英砂或铁砂冲击钢构件的表面，把钢材表面的铁锈、油污等杂物清理干净，露出金属钢材本色的一种除锈方法。

防火涂料涂装工艺
防火涂料涂装工艺是一种用于提高建筑物、钢结构等材料的耐火性能的特殊涂料施工技术。

以下是一般的防火涂料涂装工艺流程：
1. 表面处理：在涂装防火涂料之前，需要对基材表面进行清洁和除锈处理，以确保涂层能够牢固地附着在基材表面。

2. 底漆涂装：使用防腐底漆进行底漆涂装，以提高防火涂料的附着力和耐久性。

3. 防火涂料涂装：使用防火涂料进行涂装，通常需要进行多次涂装，以达到所需的厚度和涂层质量。

4. 面漆涂装：在防火涂料涂装完成后，可以进行面漆涂装以增加涂层的美观度和保护性能。

5. 干燥和固化：涂装完成后需要等待涂料干燥和固化，以确保涂层的强度和耐久性。

需要注意的是，防火涂料涂装工艺需要严格按照相关标准和规范进行操作，以确保涂层的质量和耐火性能。

同时，涂装过程中需要注意防火安全措施，以避免意外事故的发生。

4.12 钢结构涂装施工工艺标准1 适用范围本工艺标准适用于钢结构的防腐涂料(油漆类)涂装和防火涂料涂装工程的施工。

2 施工准备2.1 材料：2.1.1 钢结构防腐涂料、稀释剂和固化剂等材料的品种、规格、性能等应符合现行国家产品标准和设计要求。

全数检查产品的质量合格证明文件、中文标志及检验报告等。

2.1.2 钢结构防火涂料的品种和技术性能应符合设计要求，并应经过具有资质的检测机构检测符合国家现行有关标准的规定。

全数检查产品的质量合格证明文件、中文标志及检验报告等。

2.1.3 防腐涂料和防火涂料的型号、名称、颜色及有效期应与其质量证明文件相符。

开启后，不应存在结皮、结块、凝胶等现象。

按桶数抽查5%，且不应少于3 桶，观察检查。

2.1.4 高强胶粘剂及钢防胶由厂家配套供应，按说明书使用。

2.1.5 钢丝网、钢筛卡、塑料布等。

2.2 主要机具：喷砂枪、气泵、回收装置、喷漆枪、喷漆气泵、胶管、铲刀、手砂轮、砂布、钢丝刷、棉丝、小压缩机、油漆小桶、刷子、酸洗槽和附件、混合机、灰浆泵、钢丝网剪刀、铁锹、手推车、计量容器、带刻度钢针、钢尺等2.3 作业条件：2.3.1 防腐涂装工程前钢结构工程已检查验收，并符合设计要求。

基层处理：彻底清除钢构件表面的灰尘、浮锈、油污。

2.3.2 防腐涂装作业场地应有安全防护措施，有防火和通风措施，防止发生火灾和人员中毒事故。

2.3.3 露天防腐施工作业应选择适当的天气，大风、遇雨、严寒等均不应作业。

对钢构件碰损或漏刷部位应补刷防锈漆两遍，经检查验收方准许喷涂。

2.3.4 喷涂前将操作场地清理干净，靠近门窗、隔断墙等部位，用塑料布加以保护。

2.4 作业人员：熟悉本专业的施工工艺及较熟练的操作技能。

油漆工施工作业应有特殊工种作业操作证。

3 操作工艺3.1 工艺流程：3.2 钢结构防腐涂料涂装：3.2.1 基面清理3.2.1.1 建筑钢结构工程的油漆涂装应在钢结构安装验收合格后进行。

钢结构防火涂料涂装工艺标准1范围本工艺标准适用于钢结构构厚涂型防火涂料喷涂工艺施工。

222施工准备2.1材料及主要机具：2.1.1防火涂料：需使用经主管部门鉴定，并经当地消防部门批准的产品。

如××大厦使用的ST1-A型防火涂料，经公安部四川消防研究所鉴定，并经北京市消防局批准，使用前检查批准文件，并以100t为一批检查出厂合格证。

技术性能应满足有关标准的规定；2.1.1.1耐火试验由消防局每1000t现场抽样一次，送国家耐火构件质量监督中心检验，其耐火极限应符合设计要求。

2.1.1.2粘结强度及抗压强度每500t抽样一次，送国家化工建材检测中心检验，其粘结强度及抗压强度应大于技术指标的规定。

2.1.2高强胶粘剂及钢防胶由厂家配套供应，按说明书使用。

2.1.3钢丝网、钢筛卡、塑料布等。

2.1.4主要机具：混合机、灰浆泵、钢丝网剪刀、铁锹、手推车、计量容器、带刻度钢针、钢尺等。

2.2作业条件：2.2.1应由经批准的施工单位负责施工，检查资质批准文件。

2.2.2基层处理：彻底清除钢构件表面的灰尘、浮锈、油污。

2.2.3对钢构件碰损或漏刷部位应补刷防锈漆两遍，经检查验收方准许喷涂。

2.2.4喷涂前将操作场地清理干净，靠近门窗、隔断墙等部位，用塑料布加以保护。

2.2.5固定钢丝网：按构件形状剪好钢丝网，用ф6钢筋卡固定在钢构件上，钢丝网与钢构件间留有5～10mm间隙。

3操作工艺3.1工艺流程：作业准备→防火涂料配料、搅拌→喷涂→检查验收3.2防火涂料配料、搅拌：粉状涂料应随用随配。

以ST1-A型配合比如下（表5-27）：表5-27喷涂层数施工配合比每m2用量1防火涂料﹕高强胶粘剂﹕钢防胶﹕水1﹕0.05﹕0.17﹕0.817～20kg2～3防火涂料﹕钢防胶﹕水1﹕0.17﹕0.85搅拌时先将涂料倒入混合机加水拌合2min后，再加胶粘剂及钢防胶充分搅拌5～8min，使稠度达到可喷程度。

3.3喷涂：3.3.1一般设计要求厚度为经耐火试验达到耐火极限厚度的1.2倍，以耐火极限为梁2h，柱3h，其设计厚度为梁30mm，柱35mm。

室内薄型钢结构防火涂料施工方案一、施工方案1、施工顺序与准备1).钢结构表面的杂物应清除干净后方可施工。

2).施工防火涂料应在不被后继工程所损坏的条件下进行。

刚施工的涂层，应防止脏液污染和机械撞击。

3).露天施工如遇雨天、雾天或构件表面有结露现象，空气湿度大于90%时不宜施工。

4).施工方提供材料质保书和合格证。

5).施工方材料及设备的进场应向甲方提出申请,经书面同意后方可进场.二、施工工艺1、施工流程：根据设计要求,室内薄型钢结构防火涂料耐火极限1.5小时,涂层厚度3mm；该涂料出厂时已经配制好，搅拌均匀即可施工。

施工现场一般用便携式的电动搅拌。

调配和搅拌好的涂料应当稠度适宜，喷涂时以不发生流淌和下附或反弹现象为宜。

过稠可用适量自来水稀释。

1）、首先清除钢结构表面浮尘、杂质、油污，保持表面干净。

待验收合格后方可进行防火涂料施工。

2）、涂装方式：喷涂和抹涂相结合。

涂装道数： SC-2耐火2小时喷涂1-2道。

涂层厚度：耐火2.0小时厚度≮3.50mm（3500μm）涂装间隔时间：温度25℃以下、湿度≤85%时间隔12-24小时或以上，温度25-35℃、湿度＜75%时间隔6-8小时，但必须确认涂层干燥。

3）、涂料施工：涂料搅拌均匀后应在30分钟内使用完毕，施工方法采用喷涂或手工抹涂，原则规定随拌随用（如天气炎热施工时间则更短）。

二次施工厚度控制在8mm以内，每遍涂料施工周期控制在24小时内。

施工总厚度按设计要求随时测量，以保证设计要求。

施工流程图2、质量标准：严格按照《钢结构工程施工质量验收规范》GB50205-2001实施。

质量要求具体：1、薄涂型防火涂料的涂层厚度应符合有关耐火极限的设计要求。

薄涂型防火涂料涂层的厚度，80%及以上面积应符合有关耐火极限的设计要求，且最薄处厚度不应低于设计要求的85%。

2、涂层无剥落、无漏涂、无脱粉、无明显裂缝等；如有个别裂缝，其宽度应不大于0.5mm；3、表面平整无凹凸、平整度≥80%。

钢结构防腐防火涂料施工工艺1.涂装要求：1.1.表1钢结构防腐油漆部位涂料类型品种油漆名称道数漆膜厚度（μｍ）厂房钢结构环氧聚氨酯底漆环氧富锌底漆270中间漆环氧云铁中间漆2100面漆聚氨酯面漆270 1.2.表2钢结构防火油漆类别名称编号构造做法附注金属面油漆超薄涂型防火漆油291、清理基层，除锈等级不低于Sa2.5或St3级2、刷环氧防锈漆3、喷底层涂料2～3遍，每遍厚度≤2.5，最厚一遍抹平4、喷面层涂料1～2遍防火涂料耐火极限按规范计算或查表，决定涂料遍数。

（注：建筑防火设计：建筑耐火等级二级，钢梁要求耐火极限不小于2小时，屋面水平支撑、系杆及隅撑耐火极限不小于1.5小时。

）1.3.材料性能要求1) 所用底漆、封闭漆、中间漆、面漆成分性能应与防火涂料相容，不应与防火涂料产生化学反应；各层涂装油漆物理性能指标应满足国家相应标准要求；2) 防火涂料应采用室内用防火涂料，并不应对钢结构有腐蚀作用，选用的防火涂料必须有国家检测机构对其耐火性能认可的检测报告及生产许可证，并满足《钢结构防火涂料》GB14907-2002及《建筑钢结构防火技术规范》CESE 200: 2006等现行标准的技术要求；3）所选用防火涂料的粘结强度不小于0.5Mpa(粘结力其它要求按照相关规范执行)；4）防火涂料应通过国家认可的检测机构检测和认证并通过相关的耐老化检测报告；5）面漆附着力应该满足1级；6）选用的涂装材料应互相匹配，避免发生化学反应。

2.防腐涂装施工：2.1.施工准备2.1.1.材料准备1）材料须有产品合格证、质量检验报告及产品说明书等书面证明文件，且不能超过质保期。

2）对所用防腐材料，应遵照产品说明书进行搭配使用，不得随意改变配比。

3）所用封闭漆、中间漆成分性能应与底漆，防火涂料相容，不应与防火涂料产生化学反应；各层涂装油漆物理性能指标应满足国家相应标准要求；4）材料进场后，报监理工程师进行验收，合格后方准投入本工工程使用。

钢结构防火涂料涂装工艺标准一、概述钢结构防火涂料涂装工艺，是指在钢结构表面涂覆特定的防火涂料，以实现对钢结构的防火保护。

本文档旨在规范钢结构防火涂料涂装工艺标准，保障施工质量。

二、涂装材料及配比1. 防火涂料1.1 体系防火涂料体系由底漆、中间漆和面漆构成。

1.2 材料底漆：使用防腐底漆。

中间漆：使用防火涂料。

面漆：使用防腐面漆。

2. 配比2.1 底漆与面漆配比根据钢结构内外环境，底漆和面漆配比分别为：表面处于室内、户外，浸泡在非腐蚀性气氛中的馆内钢结构，底漆与面漆配比为5:2；表面处于户外，受腐蚀性袭击的钢结构，底漆与面漆配比为7:3。

2.2 防火涂料配比防火涂料与稀释剂比例应按照涂料生产厂家规定进行，不得过多或不足。

三、涂装前准备1. 水平度钢结构表面设置水平检查线，涂装前应检查钢构件表面水平度是否满足标准要求。

2. 表面处理钢构件表面进行除油、清洗、除锈处理后，应立即进行涂装处理。

3. 涂装前测量涂装前应测量钢构件的尺寸是否符合设计要求。

4. 防潮处理涂装前应将所有容易潮湿的部位进行防潮处理。

四、涂装工艺1. 预涂钢结构经过表面处理后，进行底漆防护，底漆应覆盖整个表面，涂布厚度不小于50μm。

2. 中涂在底漆表面涂布1-2遍中涂，涂布厚度不小于100μm。

3. 防火涂布在中涂表面涂布1-2遍防火涂料，涂布厚度不小于120μm。

4. 面涂在防火涂布表面，涂布1-2遍面漆，涂布厚度不小于60μm。

5. 涂层厚度钢结构的涂层厚度应符合施工图纸要求。

6. 涂装环境施工时应保证涂布环境温度为5℃以上，相对湿度不大于85%。

7. 涂装工具涂装应选用滚涂、刷涂等专业涂装工具。

8. 涂装顺序涂装顺序应遵循底漆、中涂、防火涂布、面漆这一次序。

五、涂装验收1. 涂装质量涂装质量应符合设计和相关规范要求。

2. 涂层厚度涂层厚度应符合设计要求，且涂层应均匀。

3. 表面质量涂装表面应平整、光滑、无气泡、无起泡、无异物、无影子等缺陷。

钢结构厚涂型防火涂料施工钢结构厚涂型防火涂料可以有效地提升钢结构的防火性能，防火涂料的厚涂型施工工艺非常关键，其施工质量直接影响到涂料的防火性能和使用寿命。

本文将介绍钢结构厚涂型防火涂料的施工流程和注意事项。

一、施工工具和材料1. 钢结构表面处理器材：除锈机、砂轮机、机械刷洗2. 涂料刷涂器材：刷子、钢丝刷、滚筒、空气喷枪等3. 防火涂料：如厚涂型防火涂料4. 辅助材料：如底漆、中涂漆、面漆等二、施工流程1. 钢结构表面处理首先对钢结构进行表面处理，除去锈垢、油污、灰尘等，并保持表面干燥和干净。

选择合适的表面处理方法，如除锈剂、砂轮机、刷洗等。

2. 底漆处理在钢结构表面处理后，需要进行底漆处理，涂上底漆，让底层涂层更好的粘附在钢结构上。

底漆需待干透后才能进行下一步涂装。

中涂漆是指进行厚涂型防火涂料处理前，要先涂刷一层中涂漆。

中涂漆的作用是满足涂层厚涂的要求，保证厚涂型防火涂料的良好粘附性和对钢结构的保护。

中涂漆需待干透后才能进行下一步涂装。

在进行防火涂料涂刷时，应注意以下事项：（1）施工前应进行试刷，将涂料涂刷在小面积的钢结构表面上，检测涂层状态并掌握施工技巧。

（2）在潮湿天气下，不适宜进行涂料施工，应等待天气晴朗，钢结构表面干燥才能进行涂刷。

（3）按照涂装要求，需要进行重复涂刷，并进行充分干燥，以达到厚涂型防火涂料的防火性能要求。

（4）对于涂装表面出现的开裂、鼓泡、剥落等现象，应及时进行修复和处理，以防涂层出现损伤。

（5）在涂刷过程中，应注意层数不宜过多，以免影响涂层粘附性和防火性能。

三、注意事项1.如果钢结构表面出现装载、隆起等缺陷，应进行修复，保持表面整洁平整。

2.在刷漆时，应注意刷涂的方向，刷的方向为与钢梁平行。

3.涂刷钢结构时，应注意喷枪的距离和角度，不得遗漏任何一个角落。

4.涂料干燥后，应进行装饰性面漆修整，确保钢结构的防火涂料的美观性。

5.对于造成涂漆浪费等问题，应尽可能地采用涂料回收利用等方法，实现涂料的节约和环保。

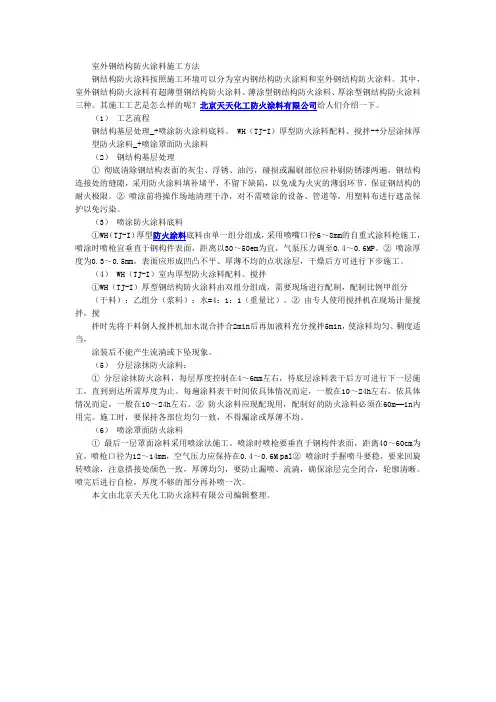

室外钢结构防火涂料施工方法钢结构防火涂料按照施工环境可以分为室内钢结构防火涂料和室外钢结构防火涂料。

其中，室外钢结构防火涂料有超薄型钢结构防火涂料、薄涂型钢结构防火涂料、厚涂型钢结构防火涂料三种。

其施工工艺是怎么样的呢？北京天天化工防火涂料有限公司给人们介绍一下。

（1）工艺流程钢结构基层处理_+喷涂防火涂料底料。

WH（TJ-I）厚型防火涂料配料、搅拌-+分层涂抹厚型防火涂料_+喷涂罩面防火涂料（2）钢结构基层处理①彻底清除钢结构表面的灰尘、浮锈、油污，碰损或漏刷部位应补刷防锈漆两遍。

钢结构连接处的缝隙，采用防火涂料填补堵平，不留下缺陷，以免成为火灾的薄弱环节，保证钢结构的耐火极限。

②喷涂前将操作场地清理干净，对不需喷涂的设备、管道等，用塑料布进行遮盖保护以免污染。

（3）喷涂防火涂料底料①WH（TJ-I）厚型防火涂料底料由单一组分组成，采用喷嘴口径6～8mm的自重式涂料枪施工，喷涂时喷枪宜垂直于钢构件表面，距离以30～50em为宜，气泵压力调至O.4～0.6MP。

②喷涂厚度为0.3～0.5mm，表面应形成凹凸不平、厚薄不均的点状涂层，干燥后方可进行下步施工。

（4） WH（TJ-I）室内厚型防火涂料配料、搅拌①WH（TJ-I）厚型钢结构防火涂料由双组分组成，需要现场进行配制，配制比例甲组分（干料）：乙组分（浆料）：水=4：1：1（重量比）。

②由专人使用搅拌机在现场计量搅拌，搅拌时先将干料倒人搅拌机加水混合拌合2min后再加液料充分搅拌5min，使涂料均匀、稠度适当，涂装后不能产生流淌或下坠现象。

（5）分层涂抹防火涂料：①分层涂抹防火涂料，每层厚度控制在4～6mm左右，待底层涂料表干后方可进行下一层施工，直到到达所需厚度为止。

每遍涂料表干时间依具体情况而定，一般在10～24h左右。

依具体情况而定，一般在10～24h左右。

②防火涂料应现配现用，配制好的防火涂料必须在60m—in内用完。

施工时，要保持各部位均匀一致，不得漏涂或厚薄不均。

防火涂装工艺及控制要点一、工艺流程1、工艺流程：膨胀型：表面清理→底层涂装→面料施工非膨胀型：表面清理→粘钉→底层涂装→挂网→面料施工二、施工控制要点：A．膨胀型钢结构防火涂料涂装（薄型、超薄型）(1）薄涂型钢结构防火涂料的底涂层(或主涂层)宜采用重力式喷枪喷涂，其压力约为0.4MPa，局部修补和小面积施工可用手工抹涂，面层装饰涂料可刚涂、喷涂或滚涂。

(2）底涂层施工应满足下列要求:①当钢基材表面除锈和防锈处理符合要求，尘土等杂物清除干净后方可施工；②底层一般喷2～3遍，每遍喷涂厚度不应超过2.5mm，必须在前一遍干燥后，再喷涂后一遍；③喷涂时应确保涂层完全闭合，轮廓清晰；④操作者要携带测厚针检测涂层厚度,并确保喷涂达到设计规定的厚度；⑤当设计要求涂层表面要平整光滑时，应对最后一遍涂层作抹平处理，确保外表面均匀平整。

(3）面涂层施工应满足下列要求:①当底层厚度符合设计规定，并基本干燥后，方可施工面层；②面层一般涂饰1～2次，并应全部覆盖底层。

涂料用量为0.5 ～ 1kg/㎡；③面层应颜色均匀,接样平整。

B．非膨胀型钢结构防火涂料（厚型）(1）厚涂型钢结构防火涂料宜采用压送式喷涂机喷涂，空气压力为0.4～ 0.6MPa,喷枪口直径宜为6～10mm；(2)配料时应严格按配合比加料或加稀释剂，并使稠度适宜，边配边用；(3）喷涂施工应分遍完成，每遍喷涂厚度宜为5～10mm，必须在前产遍基本干燥或固化后，再喷涂后一遍。

喷涂保护方式、喷涂遍数与涂层厚度应根据施工设计要求确定；(4)施工过程中，操作者应采用测厚针检测涂层厚度,直到符合设计规定的厚度，方可停止喷涂；(5）喷涂后的涂层，应剔除乳突，确保均匀平整；(6）当防火涂层出现下列情况之一时，应重喷：①涂层干燥固化不好，粘结不牢或粉化、空鼓、脱落时；②钢结构的接头、转角处的涂层有明显凹陷时；③涂层表面有浮浆或裂缝宽度大于1.0mm时；④涂层厚度小于设计规定厚度的85%时，或涂层厚度虽大于设计规定厚度的85%，但未达到规定厚度的涂层之连续面积的长度超过1m时。

钢构造防火涂料涂装工艺〔509-1996〕范围本工艺适用于钢构造厚涂型防火涂料喷涂工艺施工。

施工准备2.1 材料及主要机具：现场堆放地点应枯燥、通风、防潮发现结块变质时不得使用。

2.2 作业条件：操作工艺3.1 工艺流程：作业准备→防火涂料配料、搅拌→喷涂→检查验收3.2 防火涂料配料、搅拌：粉状涂料应随用随配。

以ST1-A型配合比方下〔表5-27〕：表5-27喷涂层数施工配合比每m2用量1 防炎涂料∶高强胶粘剂∶钢防胶∶水=1∶0.05∶0.17∶0.82～3 防火涂料∶钢防胶∶水=1∶0.17∶0.85搅拌时先将涂料倒入混合机加水拌合2min后再加胶粘剂及钢防胶充分搅拌5～5min使稠度到达可喷程度。

3.3 喷涂：3.4 检查验收：喷完一个建筑层经自检合格后将施工记录送交总包由总包、分包、甲方〔监理〕三方结合核查。

用带刻度的钢针抽查厚度如发现厚度不够补喷或铲掉重喷。

用锤子敲击检查空鼓发现空鼓应重喷。

合格后隐蔽工程验收手续。

质量4.1 保证工程：4.2 根本工程：4.3 允许偏向工程见表5-28。

表5-28顶目允许偏向(mm) 检查方法外表平整度(母线平直度圆度) 8 用1m直尺和钢尺检查圆度用样板和钢尺检查成品保护5.1 防止碰撞损坏：防火涂料硬化后强度仍然不高施工中易碰撞部位应加以临时保护减少损坏。

5.2 防污染：喷涂前对半成品做好保护特别是临近喷涂部位用塑料布包好。

应注意的质量问题6.1 空鼓：首先配合比应严格掌握基层处理干净是关键并注意分批抽检原材料粘结强度。

6.2 裂纹：环境温、湿度应适宜分层喷涂时通风枯燥的时间要掌握好。

6.3 厚薄不匀：喷涂时喷嘴角度应与构件外表垂直间隔适宜各层喷涂应有一定的时间间隔不可跟的过紧。

质量记录本工艺应具备以下质量记录：7.1 防火涂料材料质量证明书及检验。

7.2 隐蔽工程验收记录。

7.3 涂装检测资料。

7.4 分项工程质量检验评定。

7.5 设计变更、洽商记录。

2.钢结构防火涂料涂装施工工艺标准2.1 总则2.1.1 范围本施工工艺标准适用于建筑钢结构的厚涂型和薄涂型防火涂料涂装施工工艺。

2.1.2参考标准及规范（1）《钢结构工程施工质量验收规范》GB50205—2001（2)《涂装前钢材表面锈蚀等级和除锈等级》GB8923(3）《钢结构防火涂料通用技术条件》GB14907（4)《钢结构防火涂料应用技术规程》CECS24:902。

2 术语、符号2.2。

1 术语环境温度：防火涂料涂装施工时现场温度.2.3 基本规定2。

3。

1 钢结构防火涂料的选用应符合《钢结构防火涂料通用技术条件》GB14907和《钢结构防火涂料应用技术规程》CECS24:90标准规定和设计要求.2.3。

2 所选用防火涂料应是经主管部门鉴定合格，并经当地消防部门批准的产品。

2.3.3 各种防火涂料应符合国家有关技术指标的规定，应具有产品出厂合格证。

2.3。

4 防火涂料涂装前,钢结构工程已检查验收合格，并符合设计要求和规范规定。

2。

3.5 防火涂料涂装前，钢构件除锈及防锈底漆涂装应符合设计要求和国家现行有关规范规定,并经验收合格后方可进行防火涂料涂装。

2.4 施工准备2.4.4技术准备（1）图纸会审工件已经完成，具有图纸会审纪录.(2）根据设计文件要求，编制防火涂料涂装施工方案、技术交底等技术文件。

（3）根据工程特点及施工进度，进行技术交底。

2。

4。

2 材料要求(1）品种规格防火涂料按照涂层厚度可划分为两类：B类：薄涂型钢结构防火涂料，涂层厚度一般为2~7mm，有一定的装饰效果，高温时涂层膨胀防火涂料。

H类：厚涂型钢结构防火涂料，涂层厚度一般为8~50mm，粒状表面,密度较小，热导率低，耐火极限可达0.5～3h，又称为钢结构防火隔热材料。

（1）质量要求各种防火涂料应符合国家有关技术指标的规定，应具有产品出厂合格证.2.4.3主要工具（见表2.4.3）钢结构防火涂装工程主要机具表表2.4.32.4.4作业条件（1）防火涂料涂装施工作业应由经消防部门批准的施工单位负责施工。

钢结构防火涂料涂装工艺
钢结构防火涂料涂装工艺主要包括以下几个步骤：
1. 表面处理：将钢结构表面进行清洁、除锈和打磨，确保表面光洁、无油污和铁锈，以便涂料能够牢固附着在钢结构表面。

2. 基底涂装：在钢结构表面涂刷一层底漆，用于提高涂层的附着力和防锈性能。

3. 防火涂装：在基底涂装干燥后，涂刷防火涂料，一般采用刷涂、喷涂或滚涂等涂装方法，确保涂料均匀、完整地覆盖在钢结构表面。

4. 干燥和固化：根据涂料的要求，将涂装后的钢结构放置在通风良好的干燥室中进行自然干燥或通过加热设备进行烘干，使涂料能够充分干燥和固化。

5. 检验和修补：对涂装后的钢结构进行检验，检查涂层的质量和防火性能是否符合要求，如有不良情况，及时进行修补和涂装修正。

6. 防腐处理：根据需要，在防火涂装完成后，可以对钢结构进行防腐处理，以提高钢结构的耐腐蚀性能。

以上是钢结构防火涂料涂装的一般工艺流程，具体操作细节可以根据涂料的使用说明和相关标准进行调整。

钢结构防火涂料涂装工艺标准范围本工艺标准适用于钢结构厚涂型防火涂料喷涂工艺施工。

施工准备2.1 材料及主要机具：2.1.1 防火涂料：需使用经主管部门鉴定，并经当地消防部门批准的产品。

如××大厦使用的ST1-A型防火涂料，经公安部四川消防研究所鉴定，并经北京市消防局批准，使用前检查批准文件，并以100t为一批检查出厂合格证。

技术性能应满足有关标准的规定；2.1.1.1 耐火试验由消防局每1000t现场抽样一次，送国家耐火构件质量监督中心检验，其耐火极限应符合设计要求。

2.1.1.2 粘结强度及抗压强度每500t抽样一次，送国家化工建材检测中心检验，其粘结强度及抗压强度应大于技术指标的规定。

现场堆放地点应干燥、通风、防潮，发现结块变质时不得使用。

2.1.2 高强胶粘剂及钢防胶由厂家配套供应，按说明书使用。

2.1.3 钢丝网、钢筛卡、塑料布等。

2.1.4 主要机具：混合机、灰浆泵、钢丝网剪刀、铁锹、手推车、计量容器、带刻度钢针、钢尺等。

2.2 作业条件：2.2.1 应由经批准的施工单位负责施工，检查资质批准文件。

2.2.2 基层处理：彻底清除钢构件表面的灰尘、浮锈、油污。

2.2.3 对钢构件碰损或漏刷部位应补刷防锈漆两遍，经检查验收方准许喷涂。

2.2.4 喷涂前将操作场地清理干净，靠近门窗、隔断墙等部位，用塑料布加以保护。

2.2.5 固定钢丝网：按构件形状剪好钢丝网，用φ6钢筋卡固定在钢构件上，钢丝网与钢构件间留有5～10mm间隙。

操作工艺3.1 工艺流程：作业准备→防火涂料配料、搅拌→喷涂→检查验收3.2 防火涂料配料、搅拌：粉状涂料应随用随配。

以ST1-A型配合比如下（表5-27）：表5-27喷涂层数施工配合比每m2用量1 防炎涂料∶高强胶粘剂∶钢防胶∶水=1∶0.05∶0.17∶0.82～3 防火涂料∶钢防胶∶水=1∶0.17∶0.85搅拌时先将涂料倒入混合机加水拌合2min后，再加胶粘剂及钢防胶充分搅拌5～5min，使稠度达到可喷程度。

钢结构防火涂料施工工艺及质量控制一、引言钢结构在建筑、桥梁和其他工程中具有广泛应用，而钢结构的防火涂料施工工艺及质量控制则是保障其安全性和耐用性的重要环节。

本文将探讨钢结构防火涂料的施工工艺以及质量控制的相关内容。

二、钢结构防火涂料施工工艺1. 表面处理钢结构的表面处理是钢结构防火涂料施工的第一步，其目的是去除杂质并增加涂料与钢结构的附着力。

在表面处理中，应注意清洁干燥的环境以及使用合适的清洗和研磨方法，如喷砂、抛丸等。

2. 涂料选择选择适合的防火涂料是确保施工工艺和质量控制的重要一环。

涂料的选择应根据工程要求、使用环境和防火等级等因素进行合理的评估。

同时，要确保选用的涂料具有良好的防火性能、抗腐蚀性能和耐候性能。

3. 施工工艺（1）底漆涂装: 底漆的作用是提高防火涂料与钢结构的附着力，减少钢结构表面的腐蚀。

在涂装过程中，要保证底漆均匀、充分地覆盖所有表面，并注意涂刷厚度的控制。

（2）涂料涂装: 钢结构的防火涂料应根据工程要求施工一定的涂层厚度。

在施工过程中，要注意涂料的搅拌均匀、厚薄均匀、表面平整。

同时，涂料的涂刷方法和工具选择也需要根据具体情况进行合理的选择。

4. 干燥和固化钢结构防火涂料施工后需要进行干燥和固化。

干燥时间应根据所选用的涂料种类和厚度进行合理的安排。

在干燥过程中，要注意控制环境温度和湿度，保证涂料固化的质量。

三、质量控制1. 原材料检查在施工工艺中，对涂料的原材料进行严格的检查是保证施工质量的重要环节。

要确保所使用的涂料符合国家和行业的相关标准，没有质量问题和过期问题，以免影响施工效果。

2. 施工过程控制在施工过程中，要严格按照施工工艺要求进行操作。

涂料的搅拌、刷涂、涂层厚度等方面均需要进行精确控制。

同时，应注意施工环境的湿度和温度控制，以及施工人员的安全意识和操作技巧。

3. 质量检验与验收施工完成后，应进行质量检验与验收。

质量检验包括涂层厚度、附着力、硬度等方面的检测，以确保涂料施工质量符合规范要求。

钢结构防火涂料的施工工艺
钢结构防火涂料的施工工艺主要包括以下几个步骤：
1. 表面准备：首先需要对钢结构表面进行清洁和处理，确保表面无油污、锈蚀、灰尘等影响涂料附着力的因素。

可以采用刷洗、喷砂、喷丸等方式进行处理。

2. 底漆处理：在表面准备完成后，施工前需要进行底漆处理。

底漆的选择要依据具体要求和涂料系统而定，一般采用底漆具有良好的附着力和防锈性能。

底漆施工要均匀涂刷在钢结构表面，并确保底漆完全干燥。

3. 防火涂料施工：选择符合要求的防火涂料，施工前需要充分搅拌均匀。

可以采用刷涂、喷涂、滚涂等方式进行施工。

在涂料施工时要注意保证涂料的厚度均匀一致，避免厚度不足或过厚。

同时，还需注意涂料的干燥时间和涂层之间的涂装间隔，以确保涂层的质量和效果。

4. 防腐层处理：在防火涂料施工完成后，需要进行防腐层处理。

可采用防腐漆、涂层等对防火涂料进行防腐处理，以延长钢结构的使用寿命。

5. 环境保护：在施工过程中要注意环境保护，避免涂料对环境造成污染。

在涂料施工完毕后，要进行清理和处理涂料残渣，保持施工现场的整洁。

6. 检查验收：施工完成后，要进行检查验收，确保涂料质量符合施工要求和相
关标准。
